Kde to je. Motorest stojí pri ceste I/65 medzi Žiarom nad Hronom a Kremnicou. Tranzitná prevádzka znamená nápor v špičkách a kuchyňu, ktorá varí prakticky bez prestávky — vzduchotechnika tu má úplne iné zaťaženie než reštaurácia v meste.

Čo som našiel. Kanálové ventilátory, ktoré svoju prácu nerobili, a kuchyňu, v ktorej bolo neznesiteľne horúco. Teplo od sporákov a fritéz nemalo kadiaľ odísť a hromadilo sa v priestore.

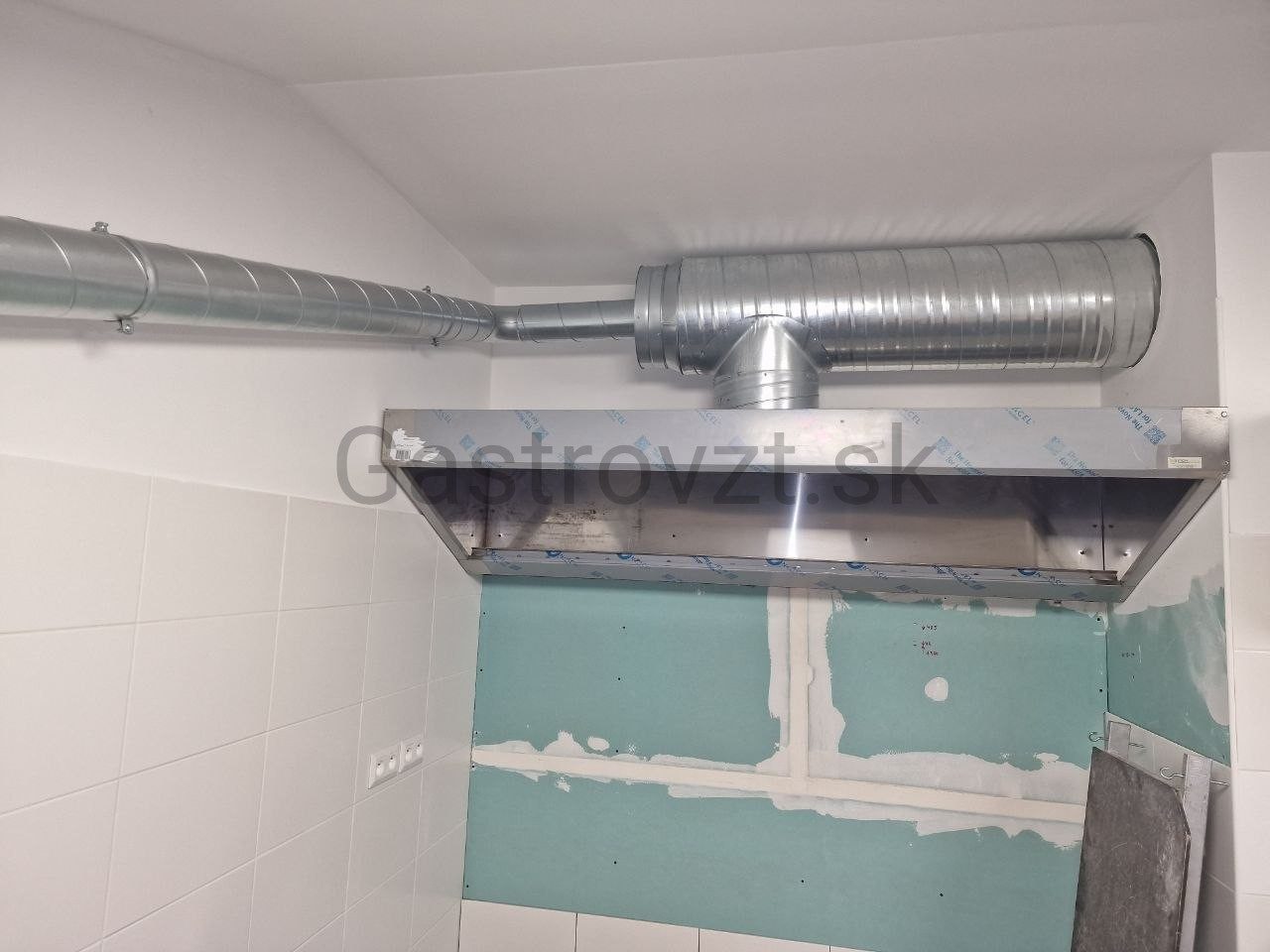

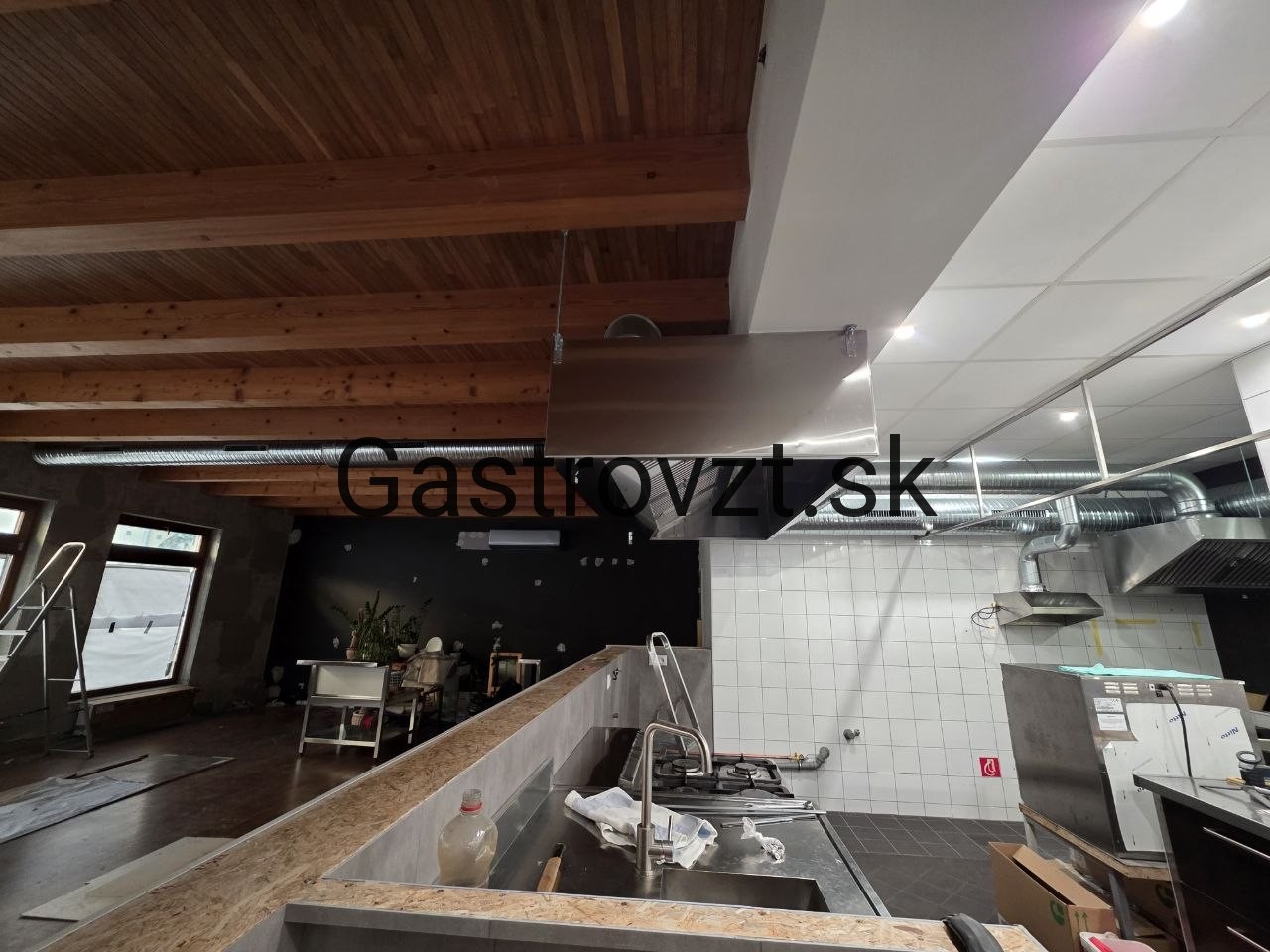

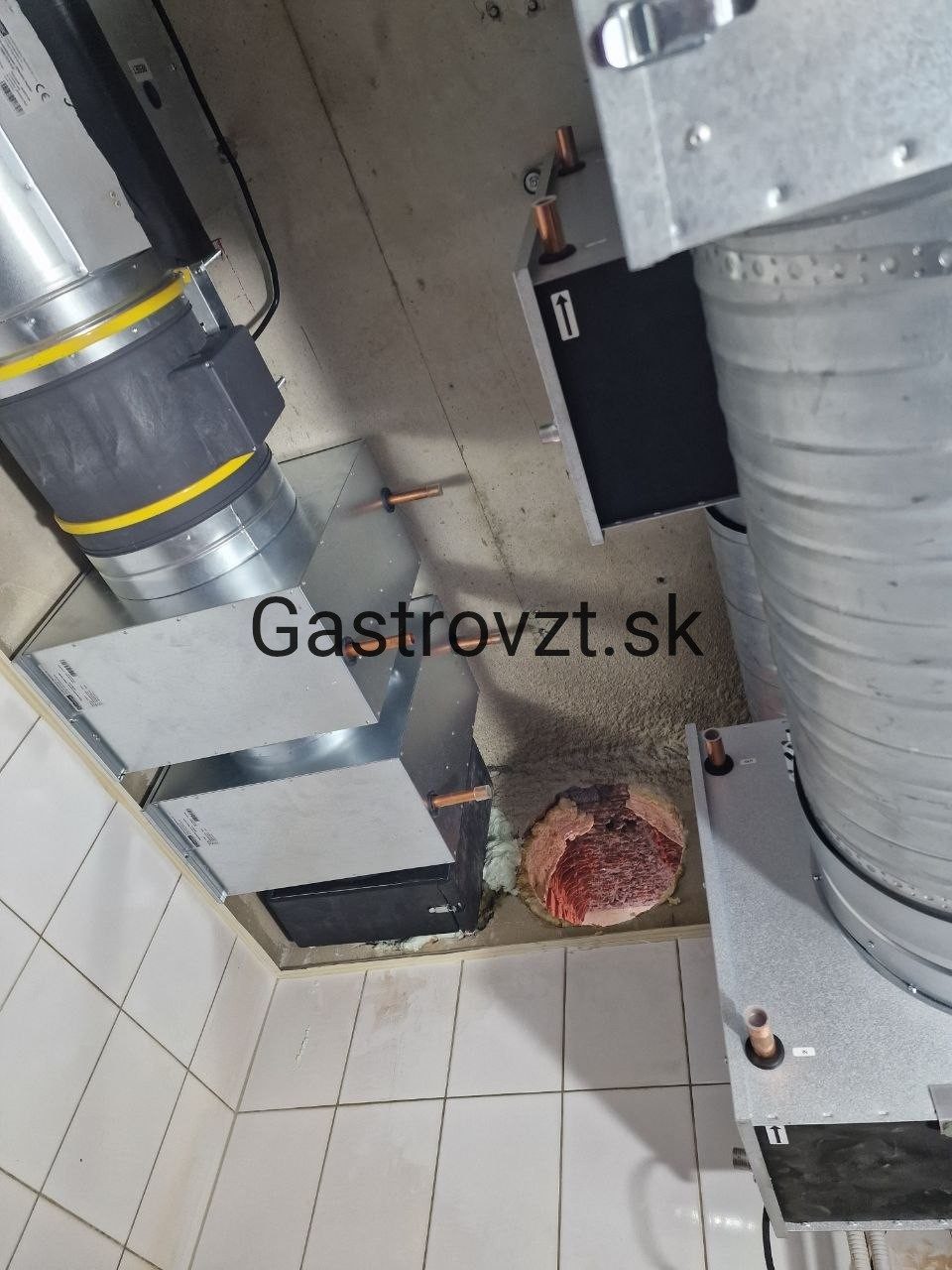

Čo som navrhol. Digestor s kuchynským ventilátorom nad varnou linkou a dva samostatné prívodné systémy. Jeden zásobuje kuchyňu, druhý jedáleň. Prívod je pritom tá časť, ktorá sa najčastejšie vynecháva — bez neho odsávanie nedosiahne svoj výkon, nech je motor akokoľvek silný.

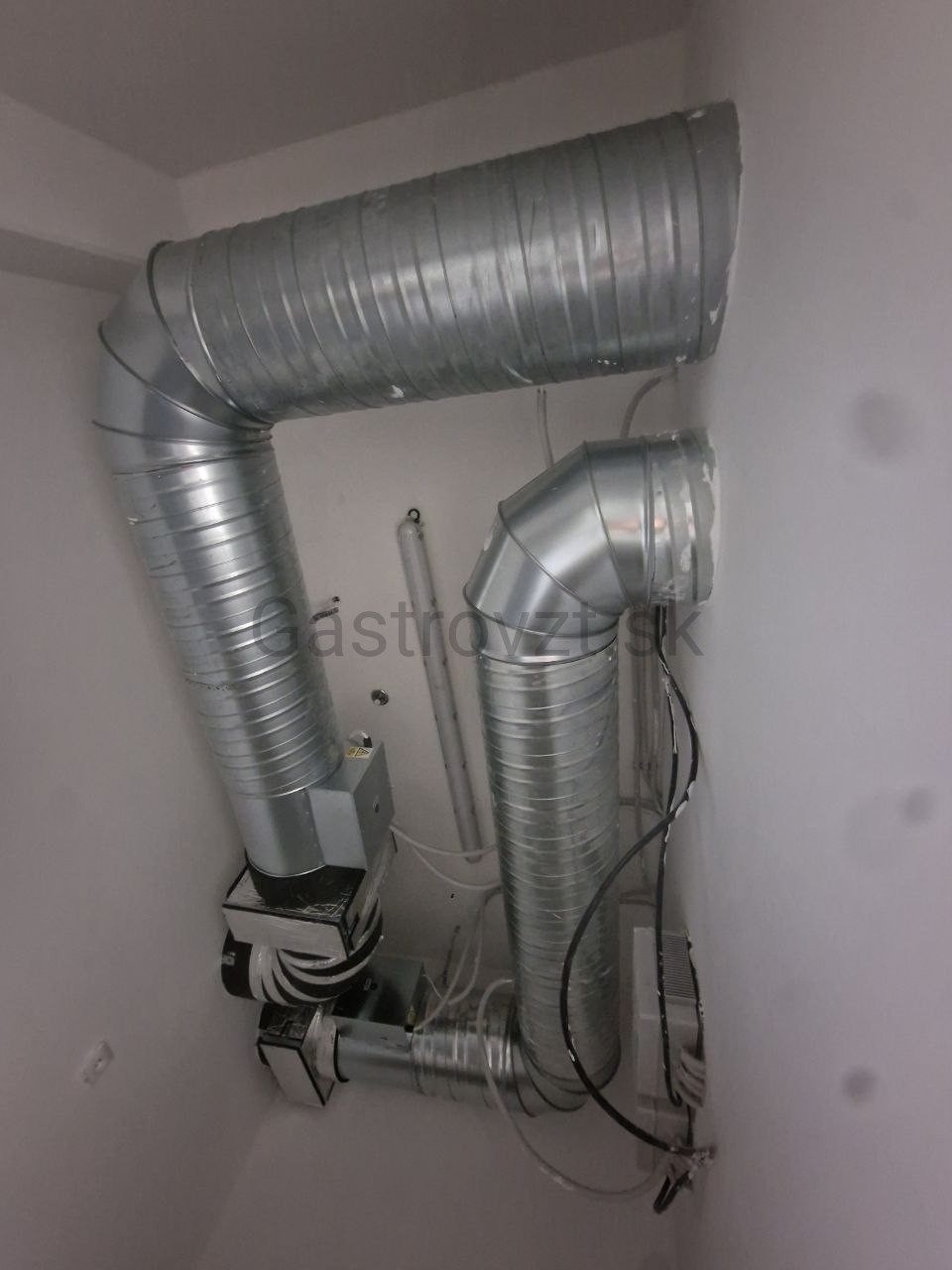

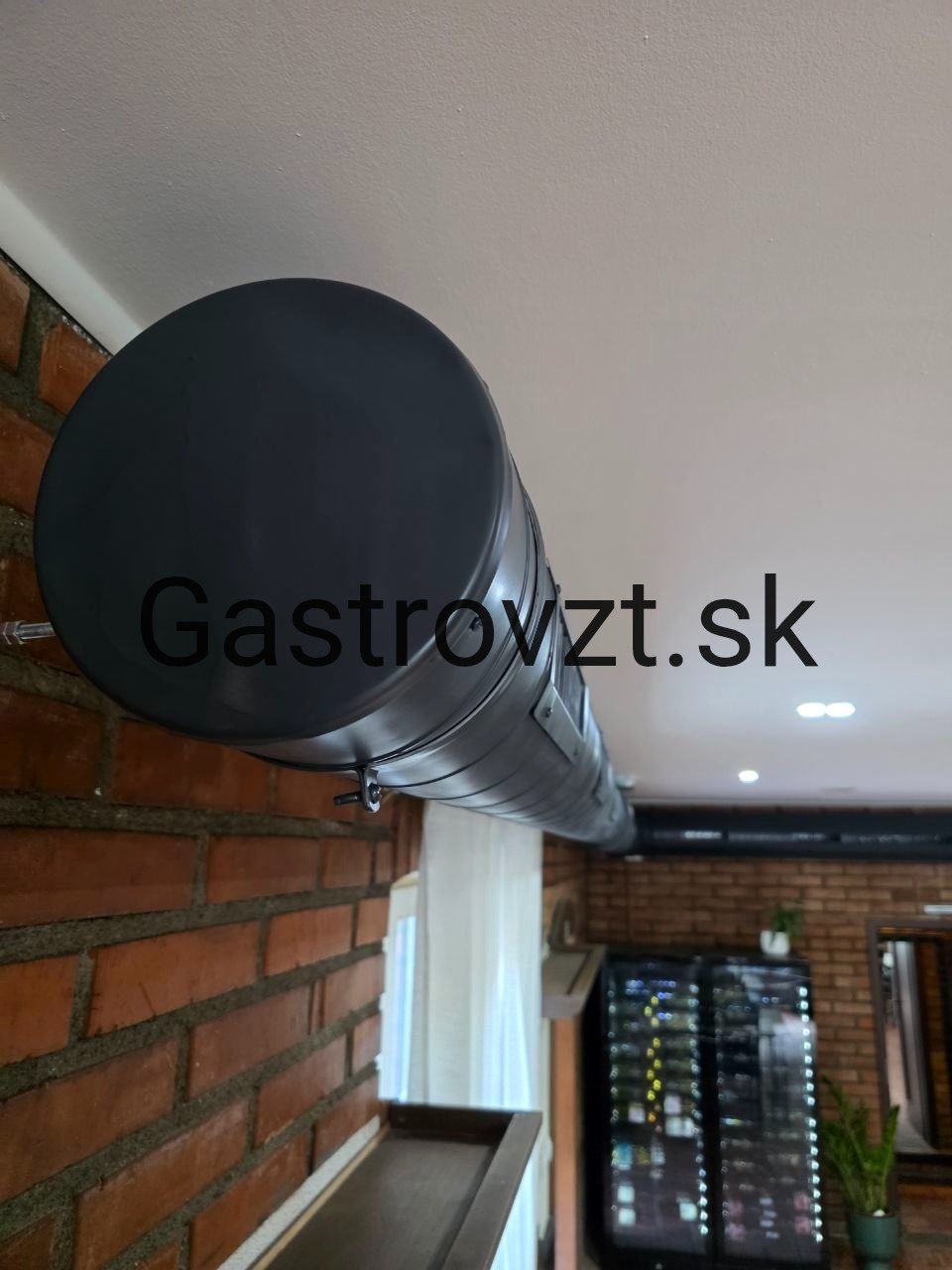

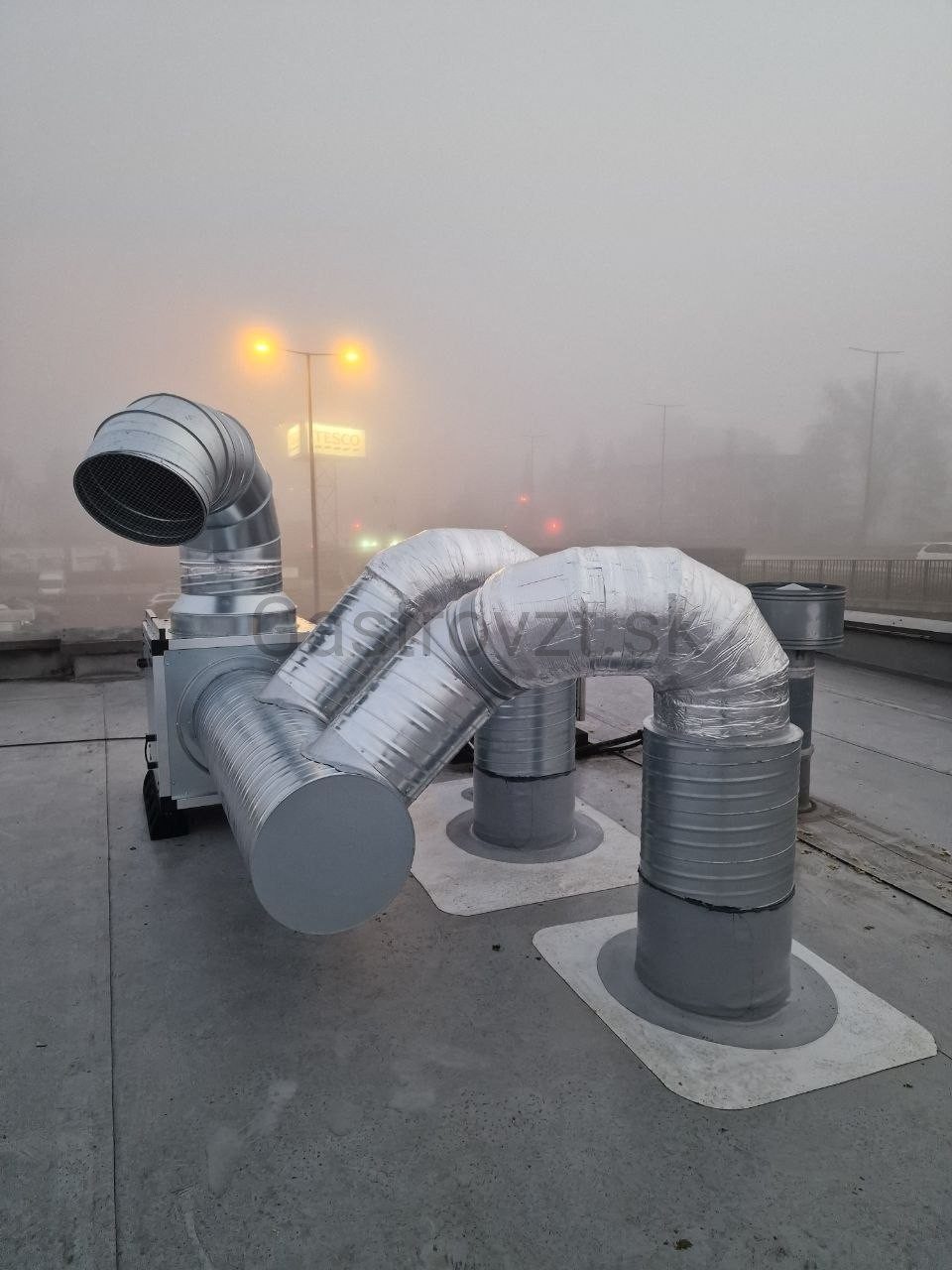

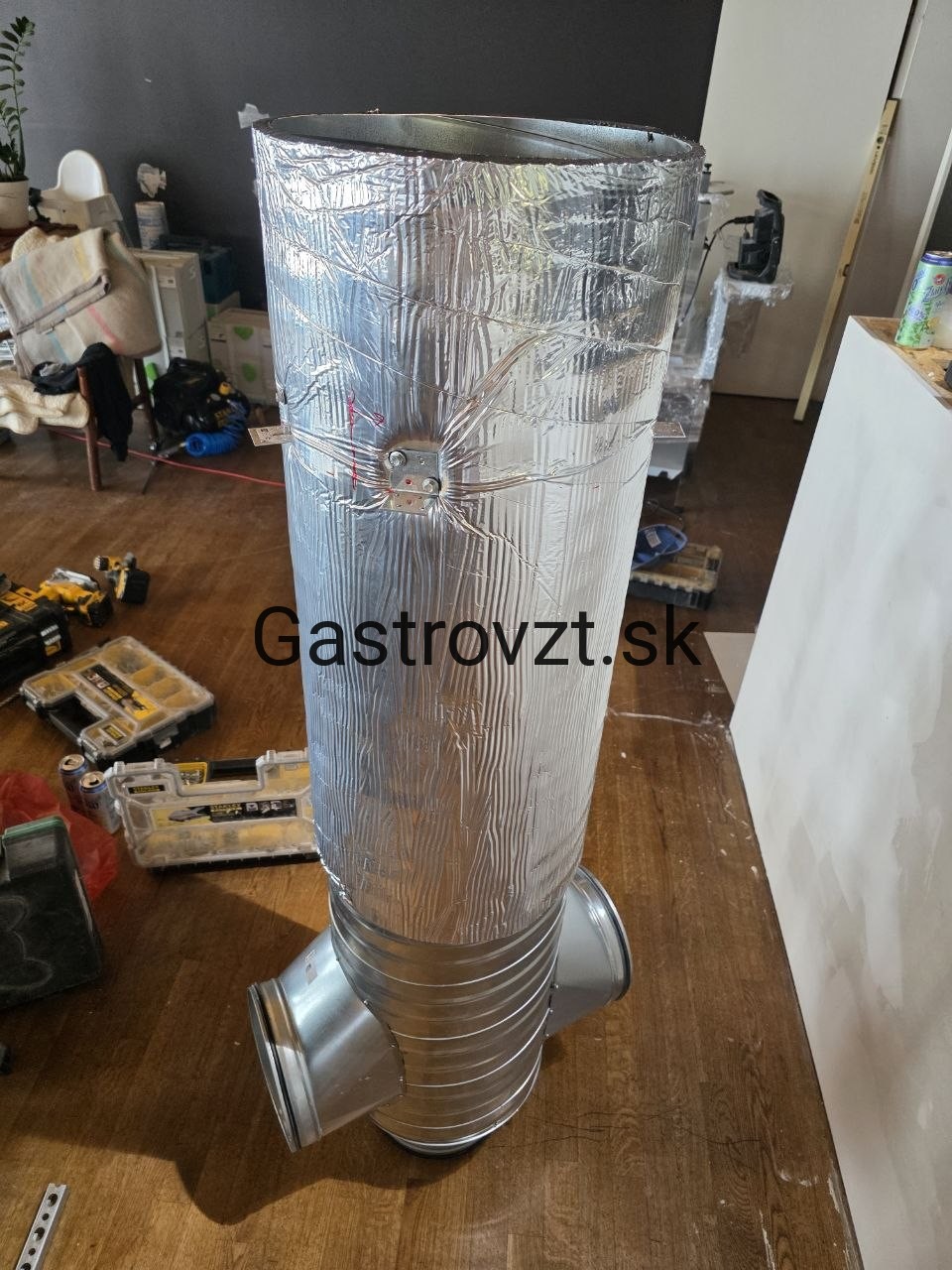

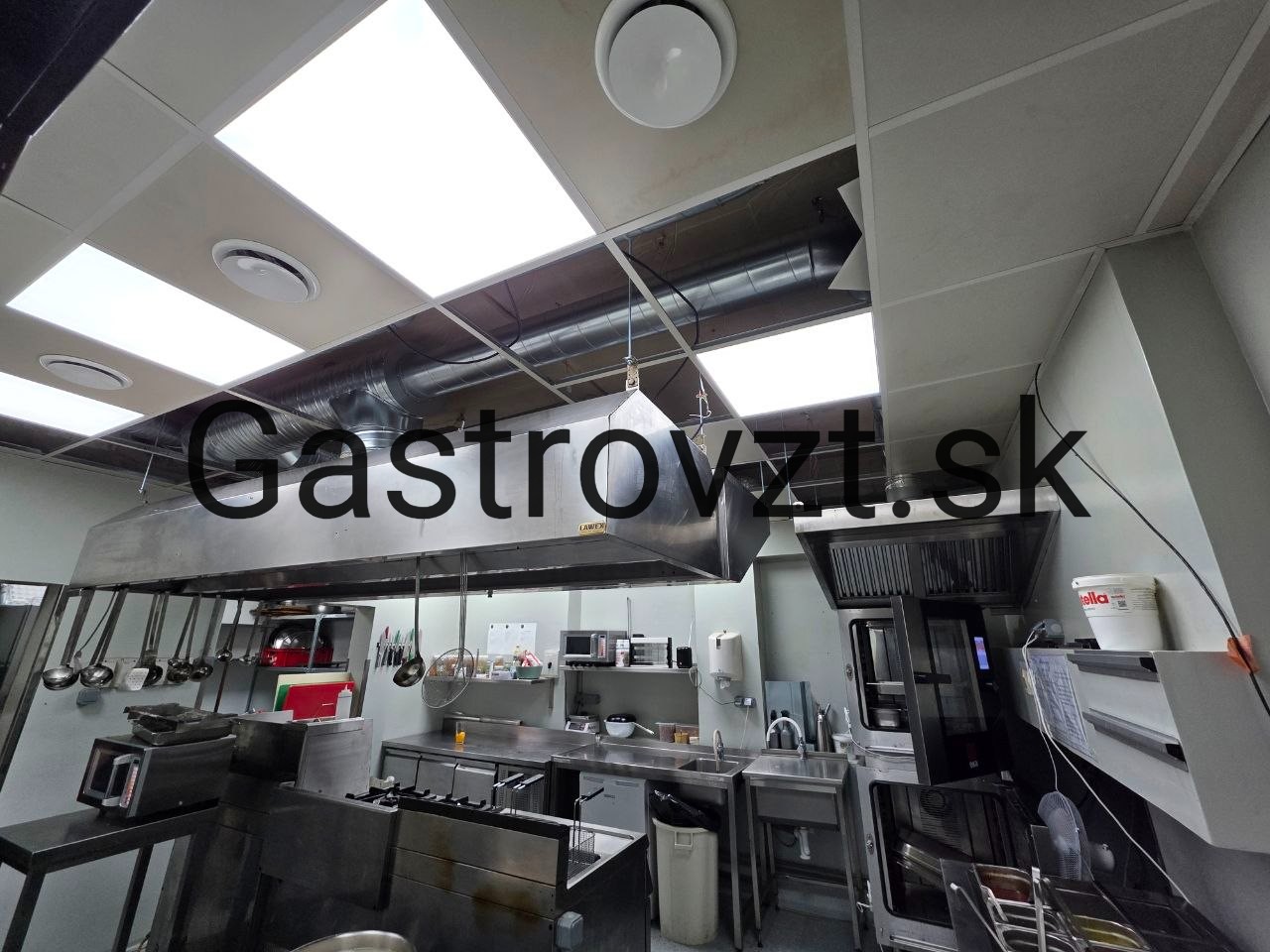

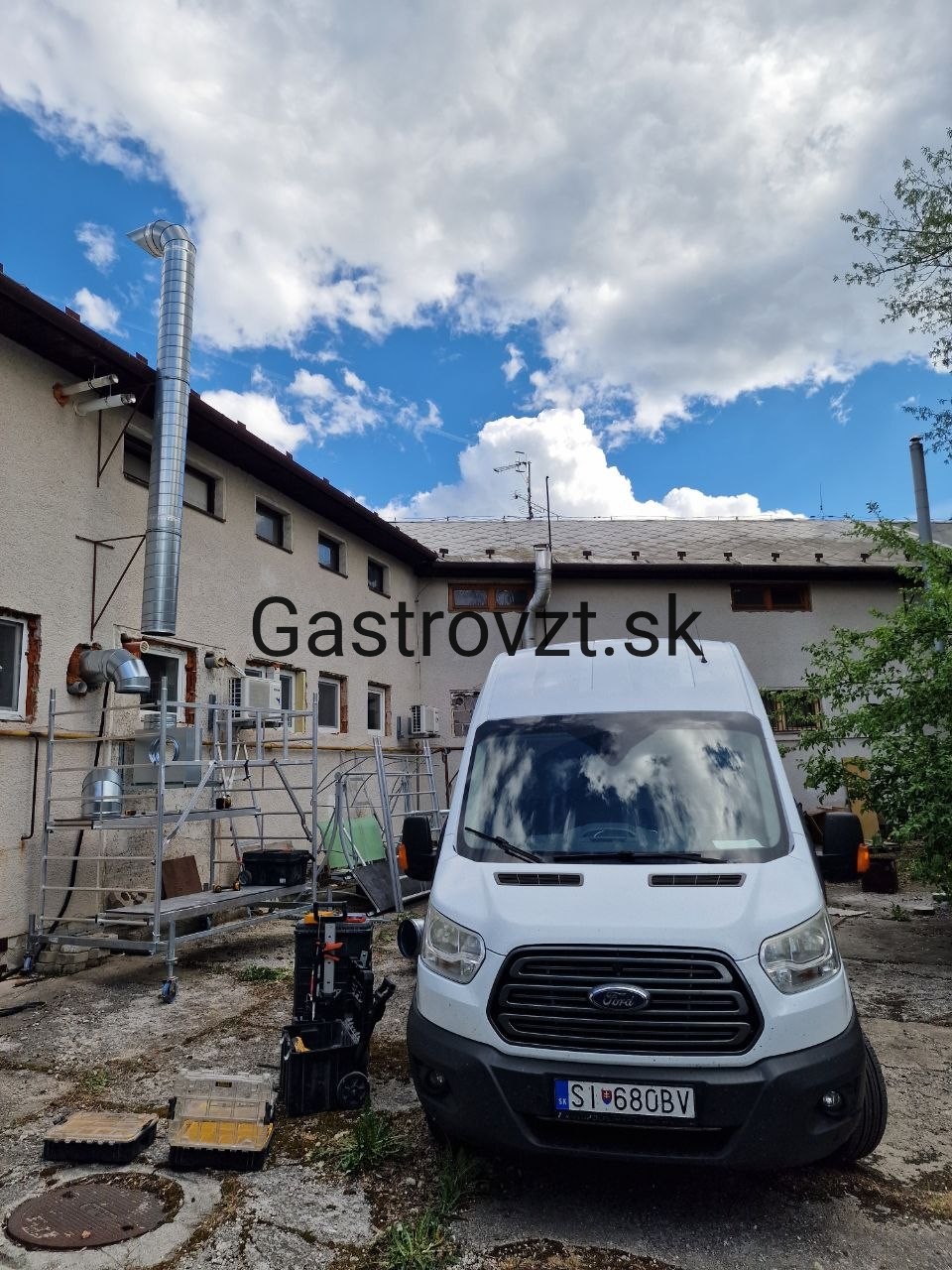

Ako to dopadlo. Počas montáže sa objavili ďalšie chyby pôvodného riešenia, takže sme ventiláciu prerobili kompletne, nie po častiach. Výsledok posudzujú najlepšie tí, ktorí v kuchyni stoja každý deň — a tí sú spokojní.

Zadanie. Reštaurácia Lucky v Lučenci pripravuje obedy už tridsať rokov. Pri rozšírení prevádzky pribudla nová kuchyňa a jedáleň a s nimi otázka, ako odviesť teplo a paru od sporáka a konvektomatu.

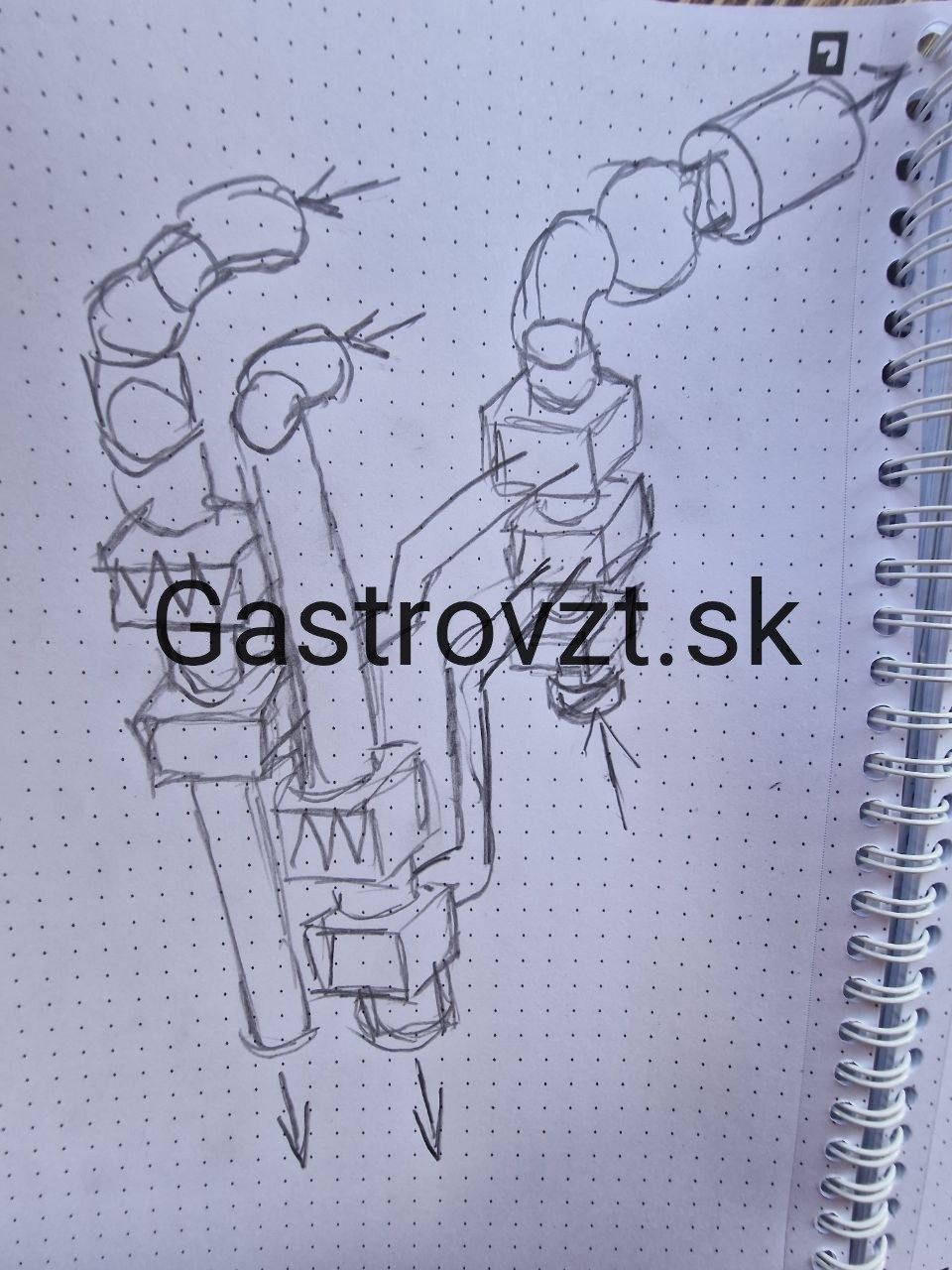

Čo som navrhol. Okrem zákrytu som riešil druhú polovicu systému — prívod vzduchu. Odsávanie odvedie určité množstvo vzduchu von a rovnaké množstvo sa musí do prevádzky dostať späť. Bez toho vzniká podtlak, odťah klesne a vzduch sa nasáva netesnosťami.

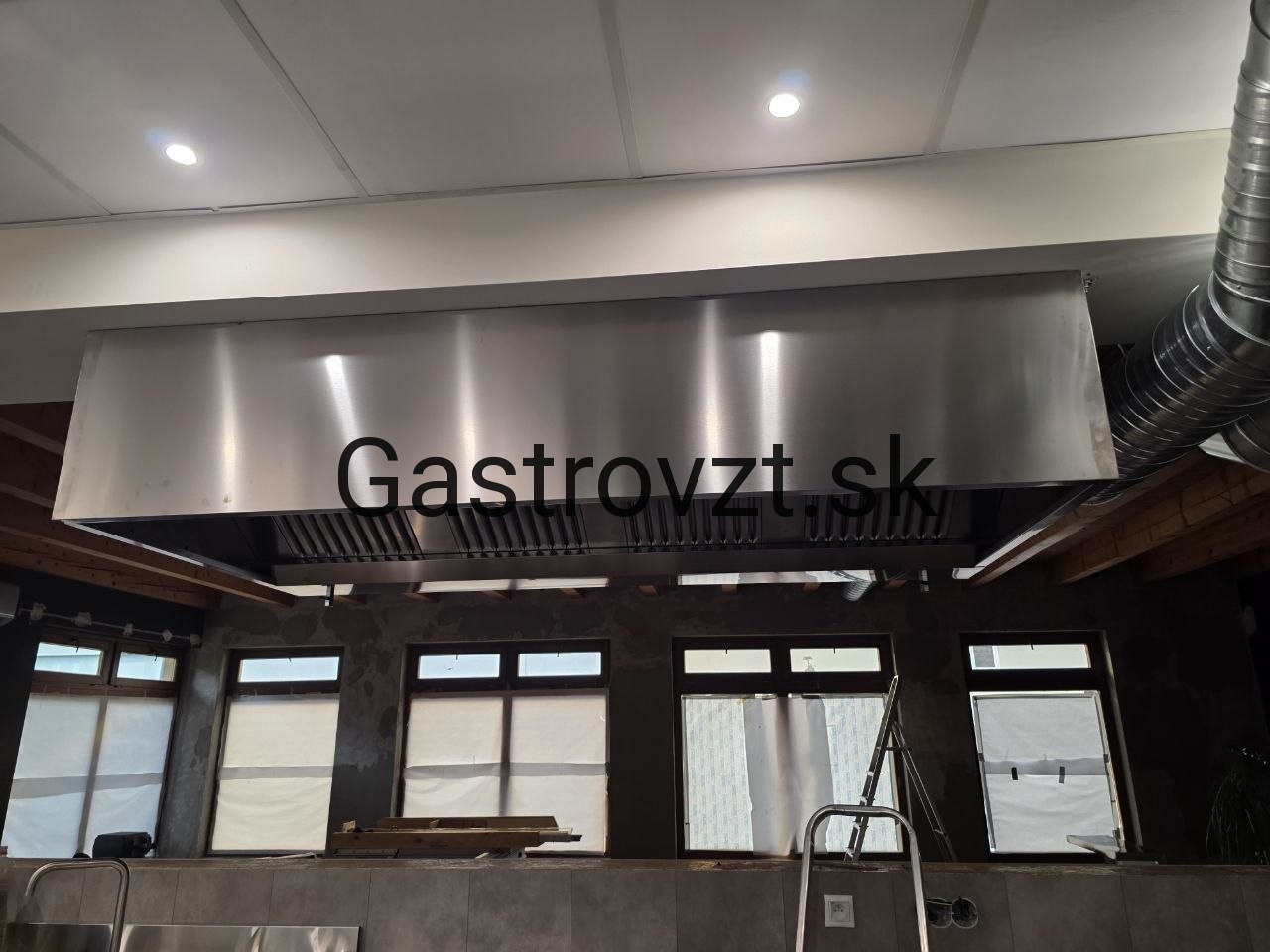

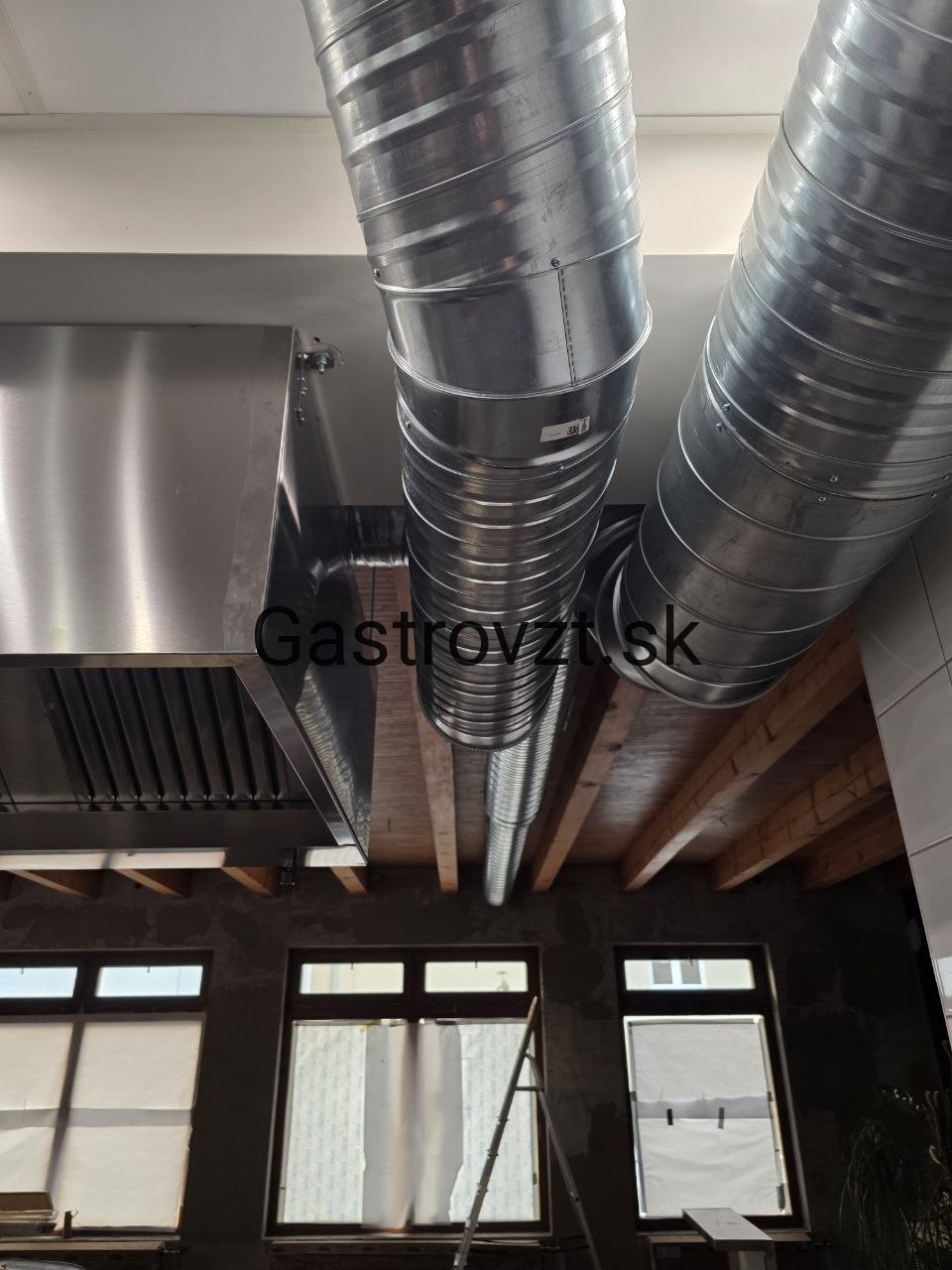

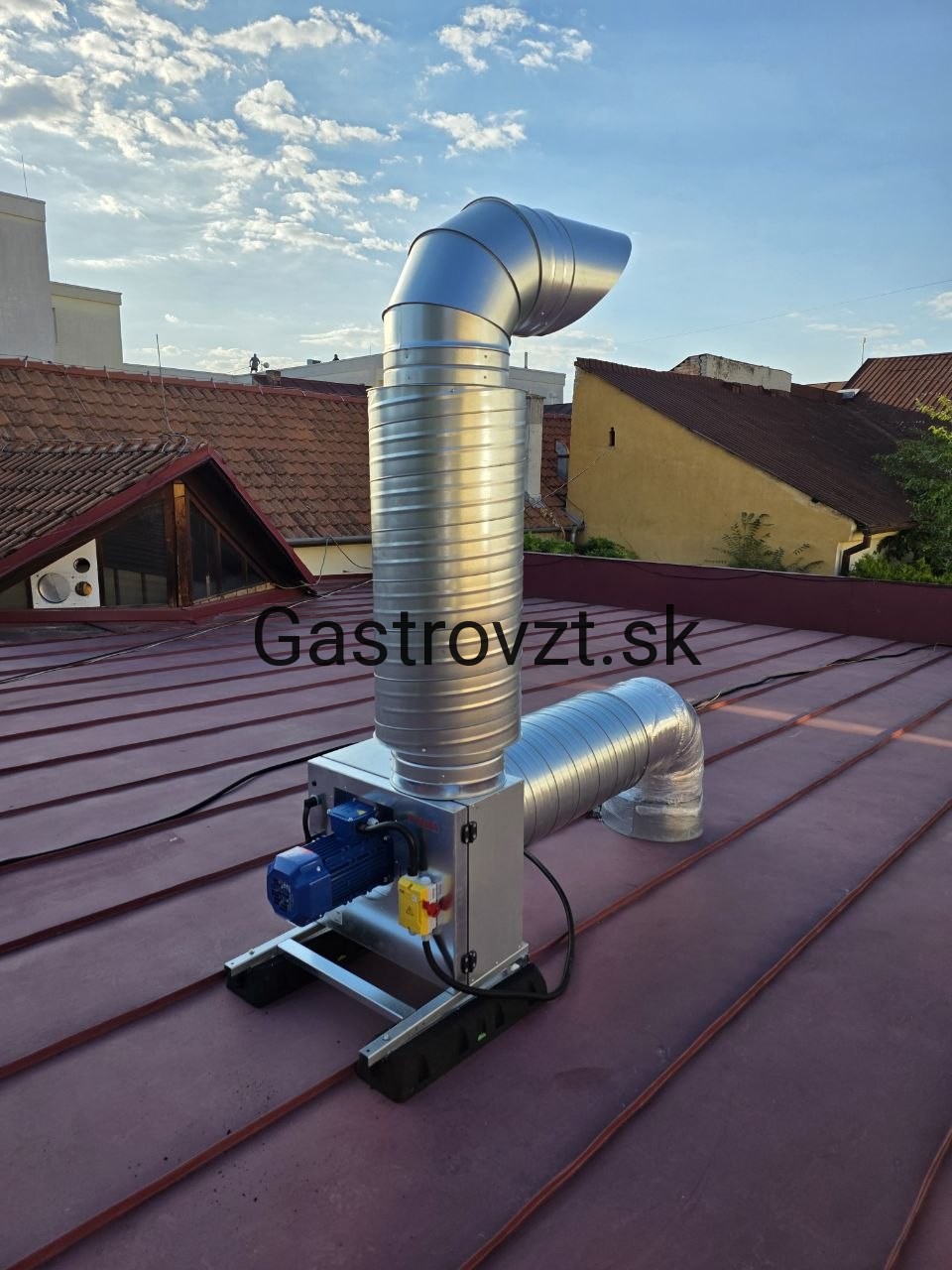

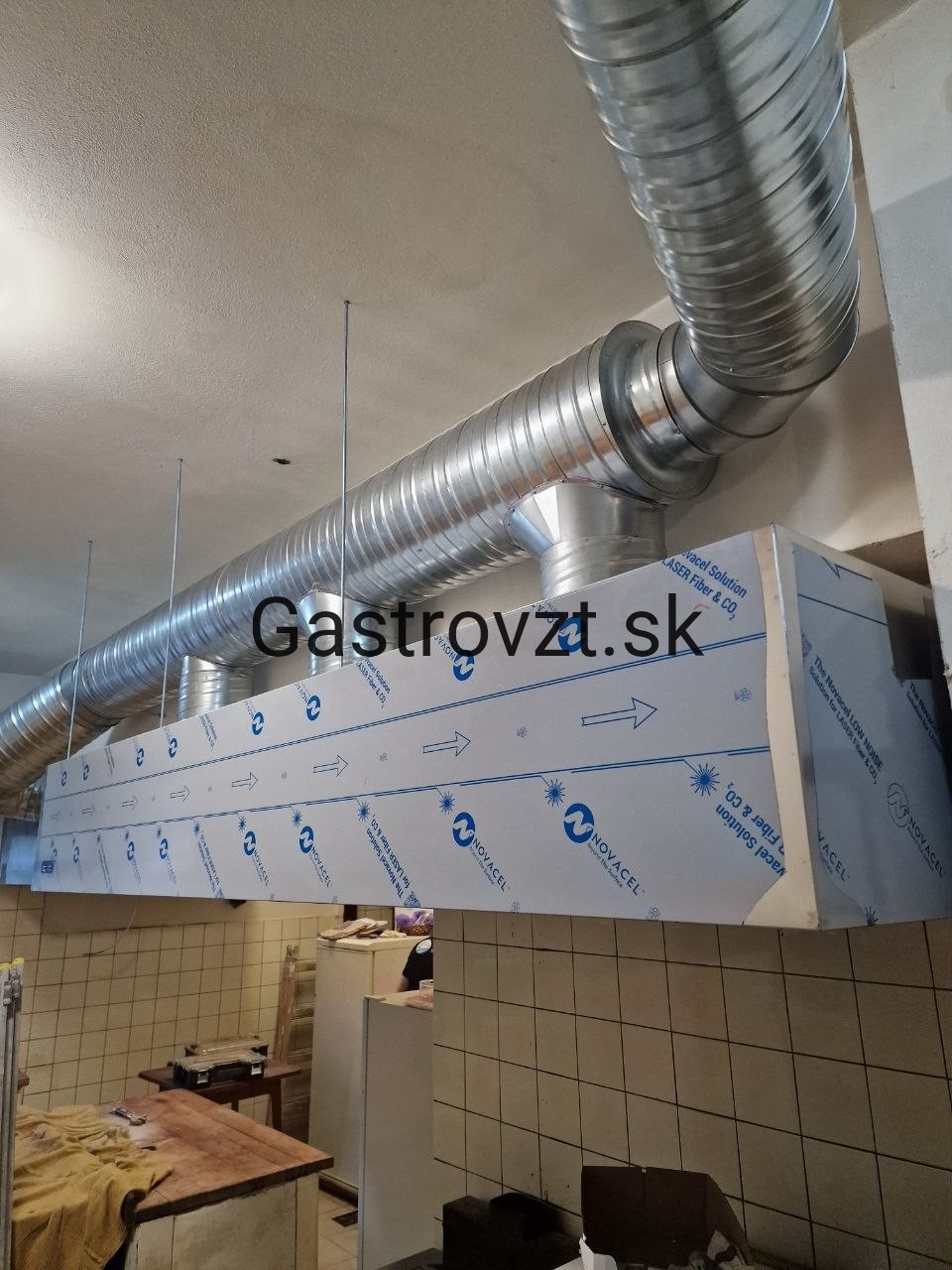

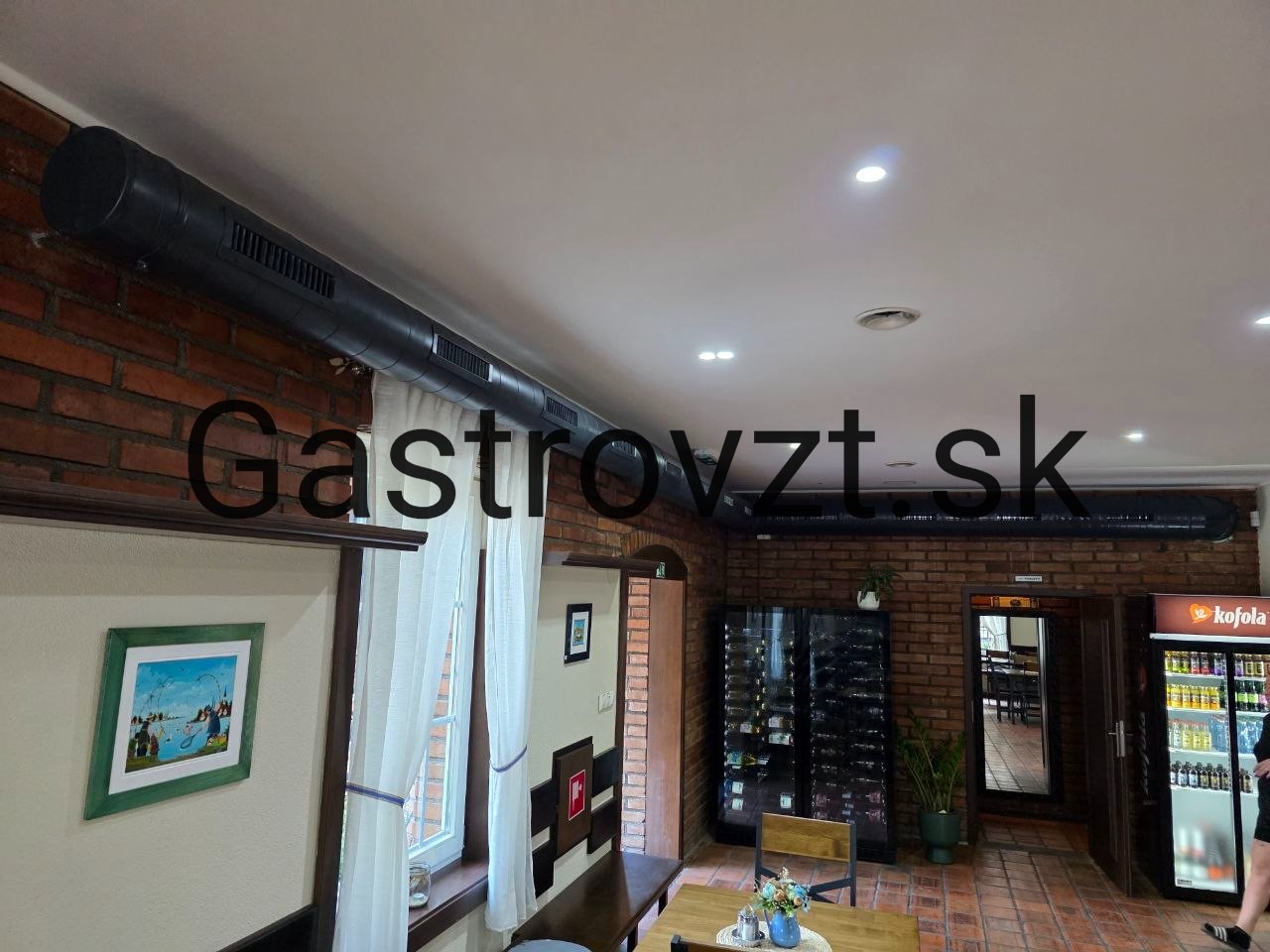

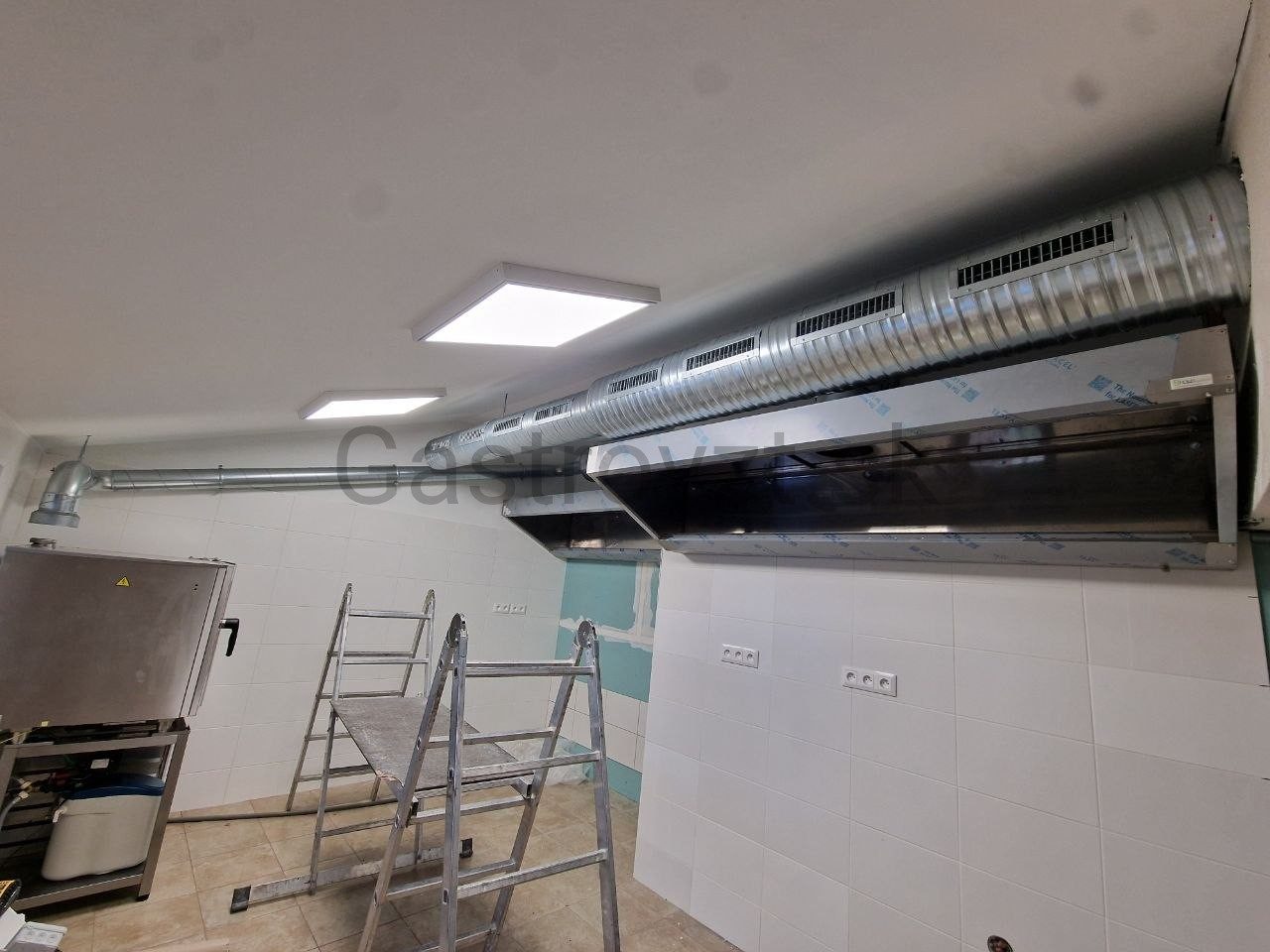

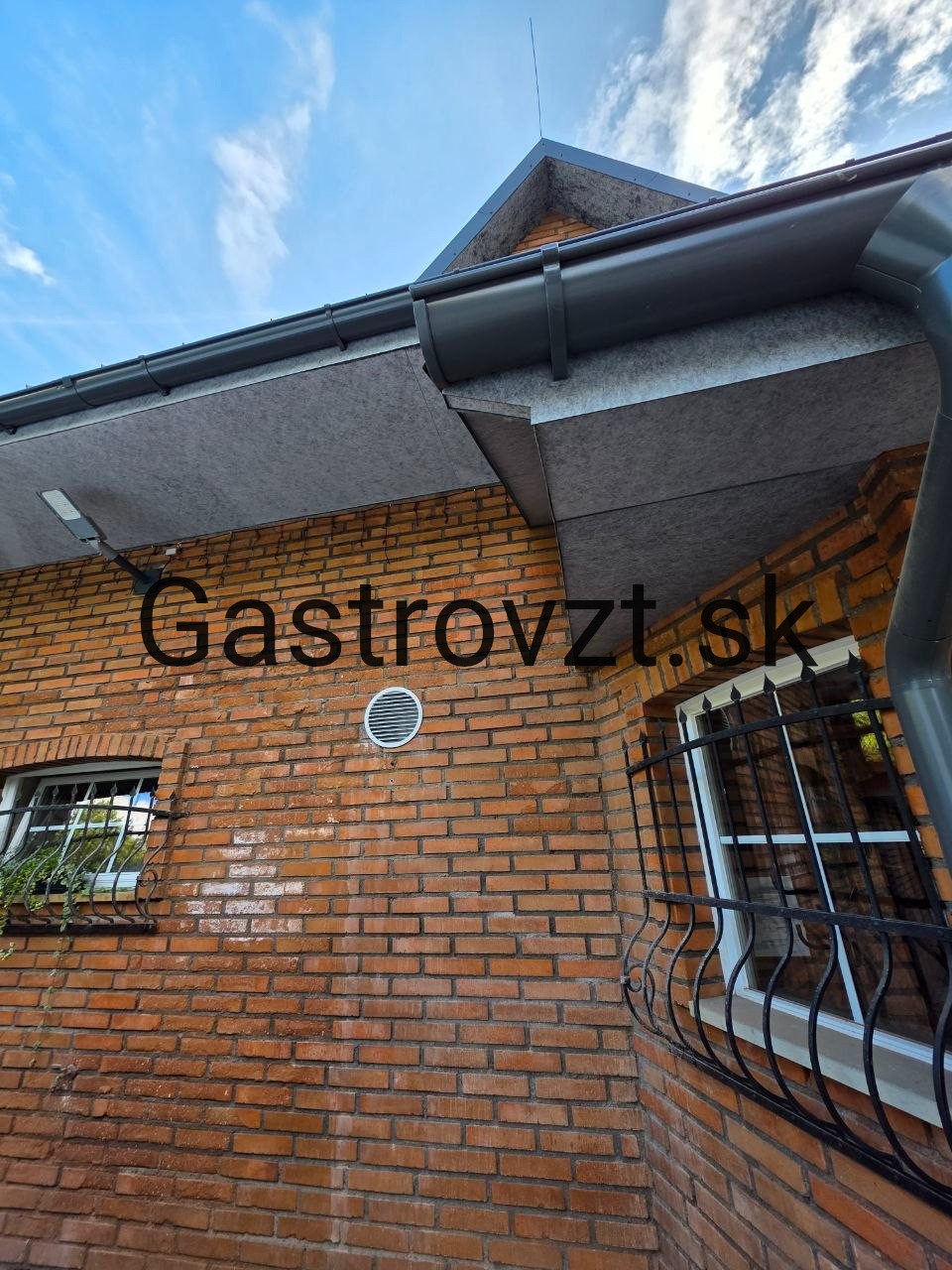

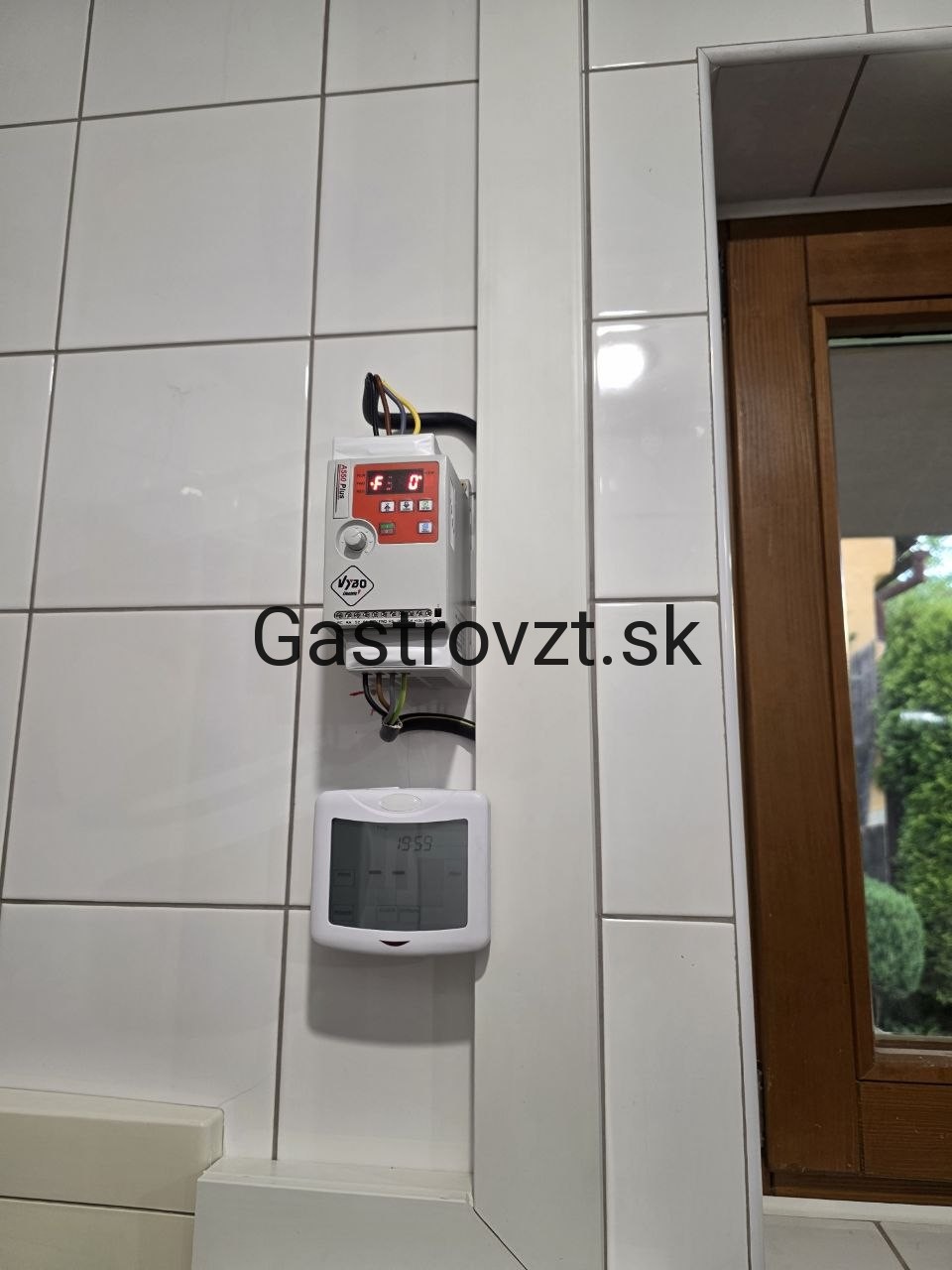

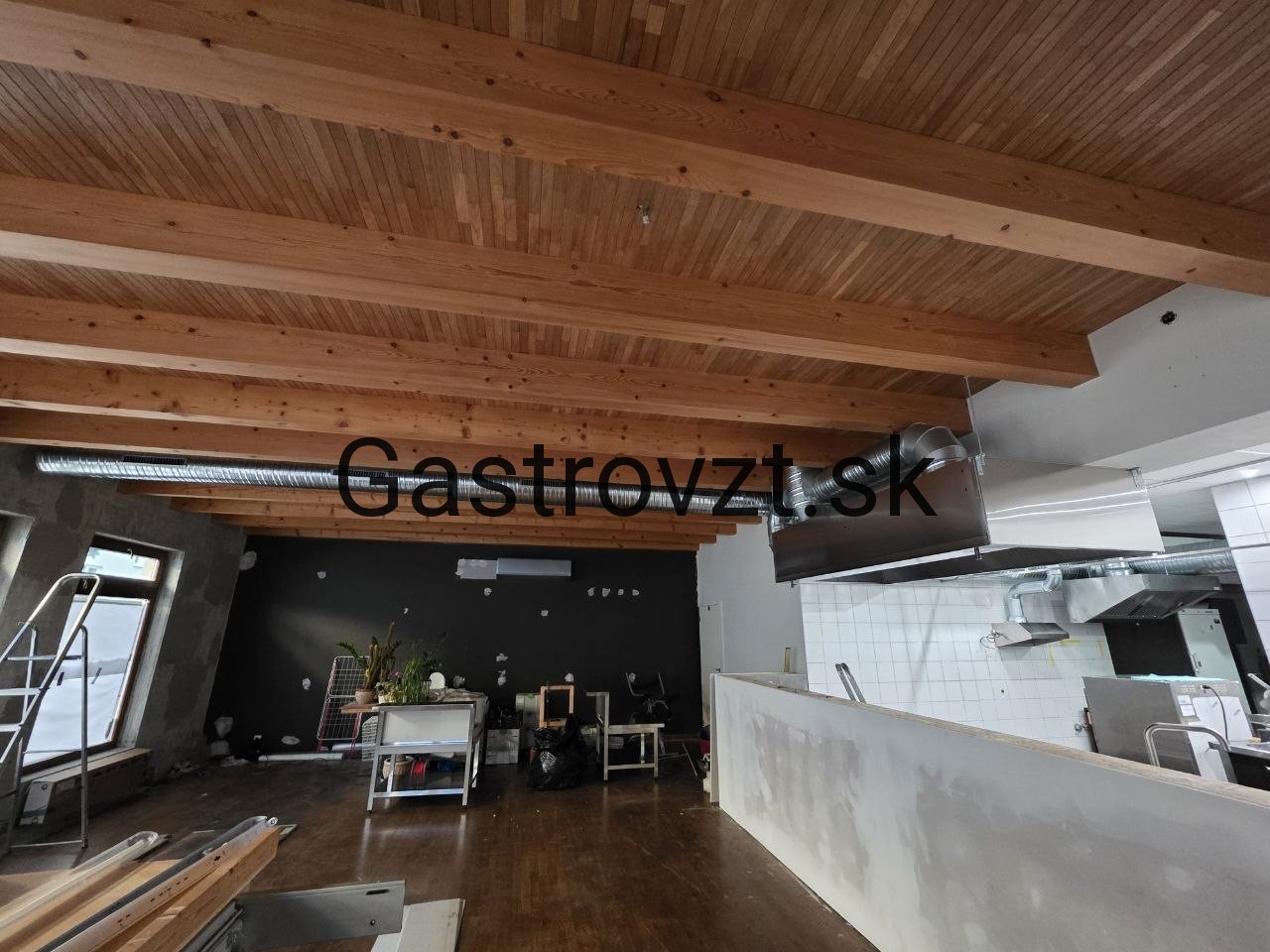

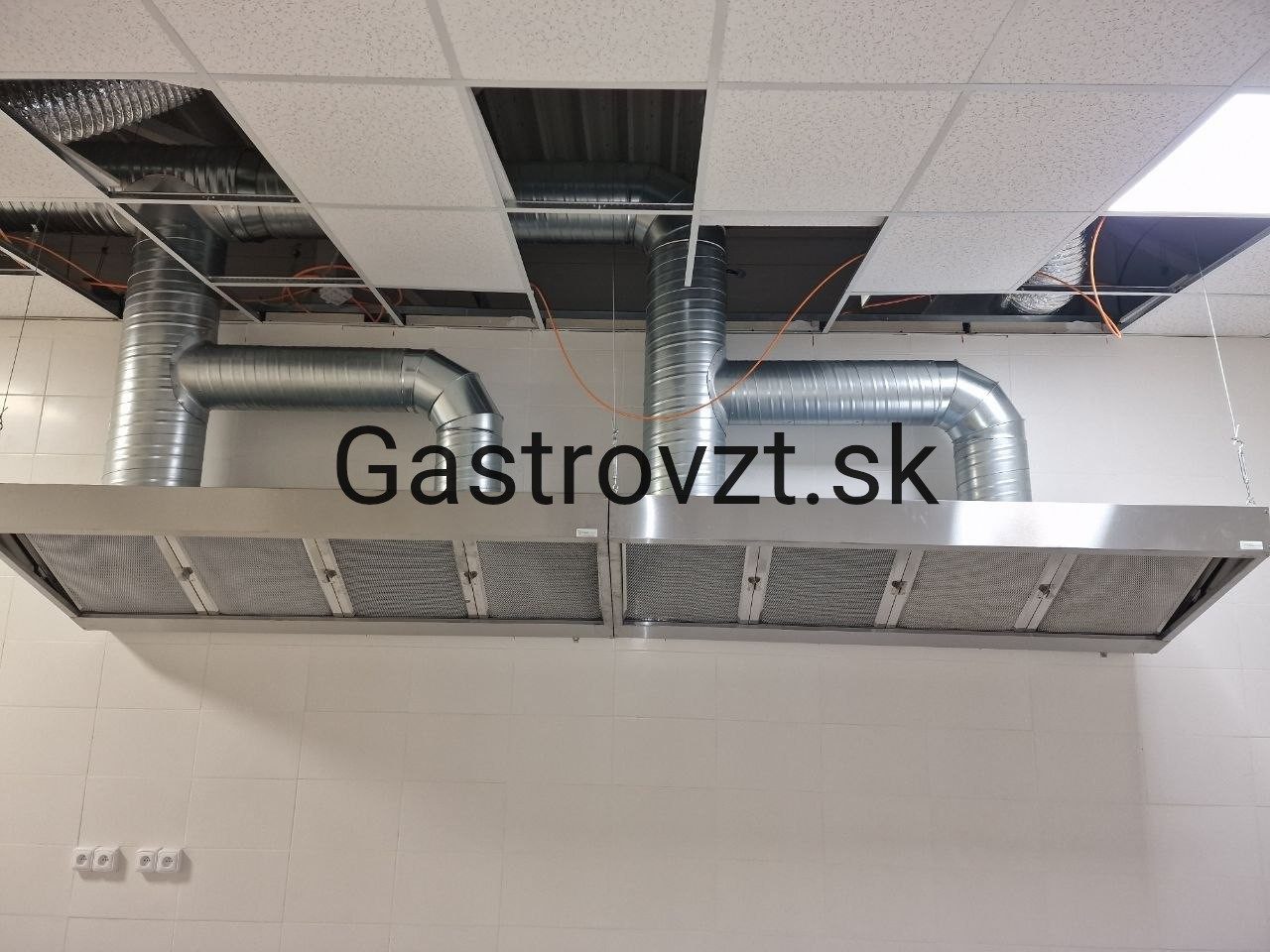

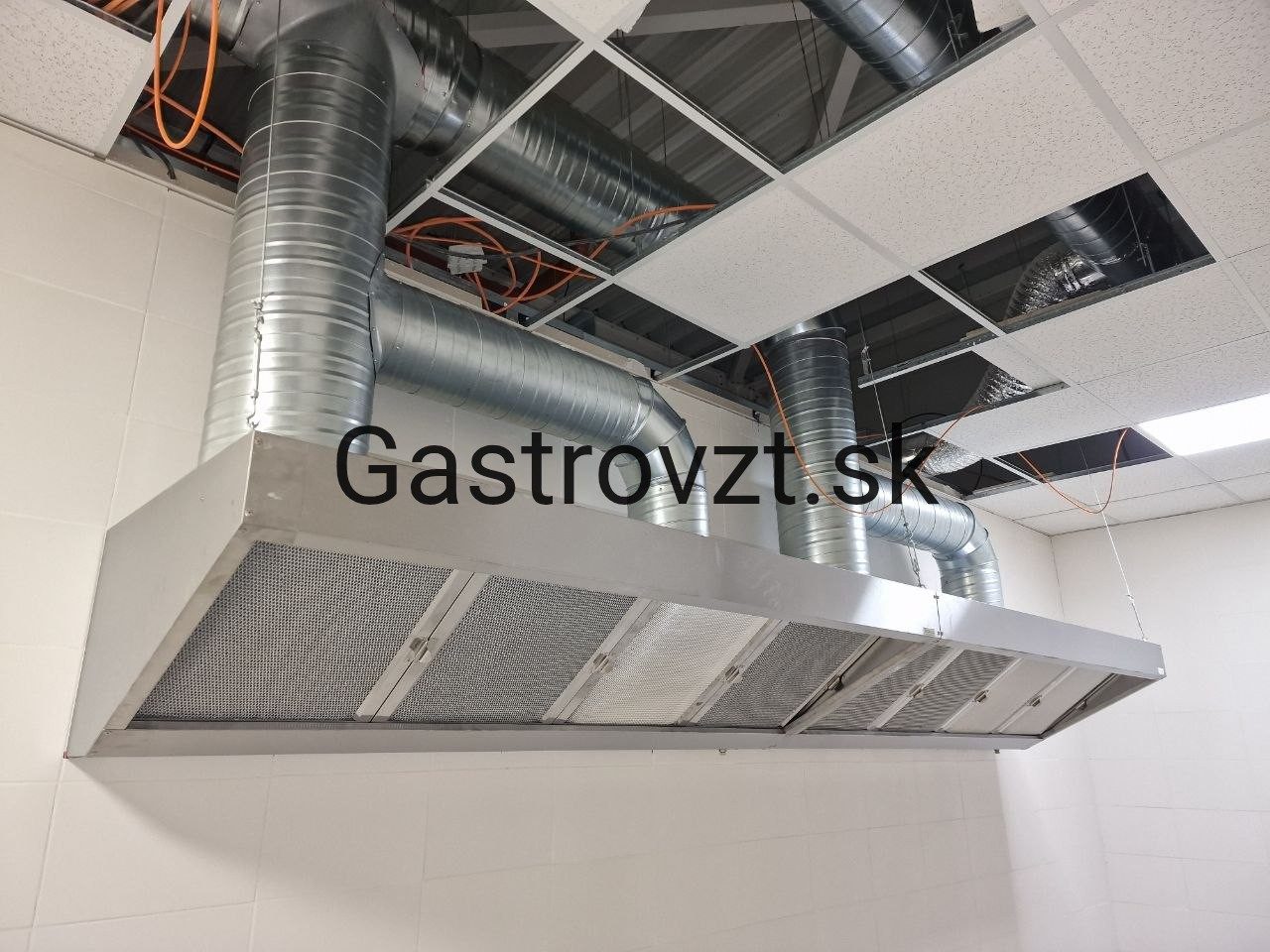

Realizácia. Odsávací ventilátor som umiestnil na strechu a doplnil tlmičmi hluku, aby v kuchyni nebolo počuť motor. Prívod čerstvého vzduchu vedie kanálovým systémom s elektrickým ohrevom — v zime tak do prevádzky nefúka studený prúd. Rozvod obsluhuje kuchyňu aj jedáleň. Výkon systému sa dá regulovať podľa toho, koľko sa práve varí.

Situácia. Rodinná reštaurácia, ktorá funguje desaťročia. Vetranie pochádzalo ešte z pôvodnej stavby a malo vyše tridsať rokov.

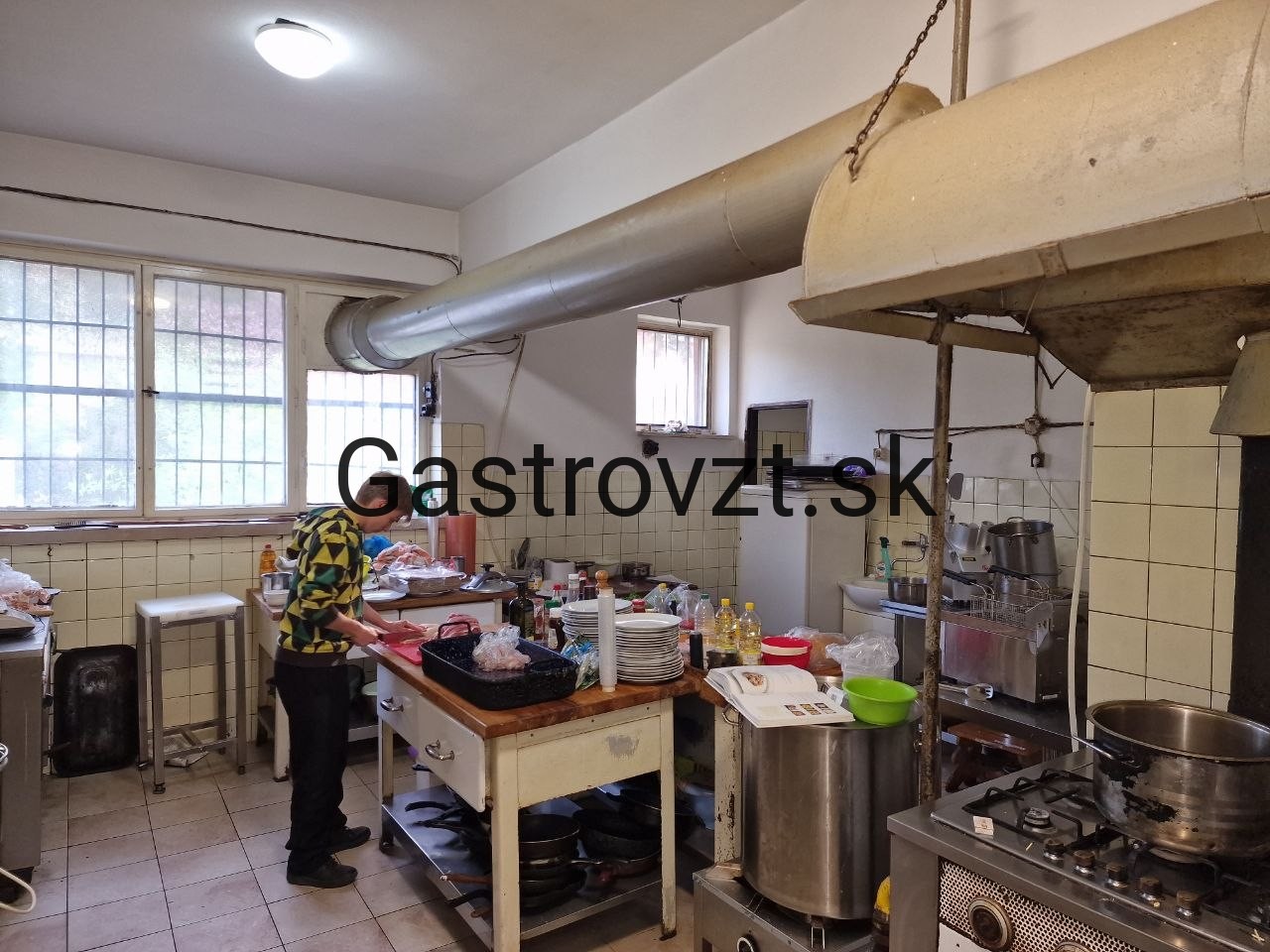

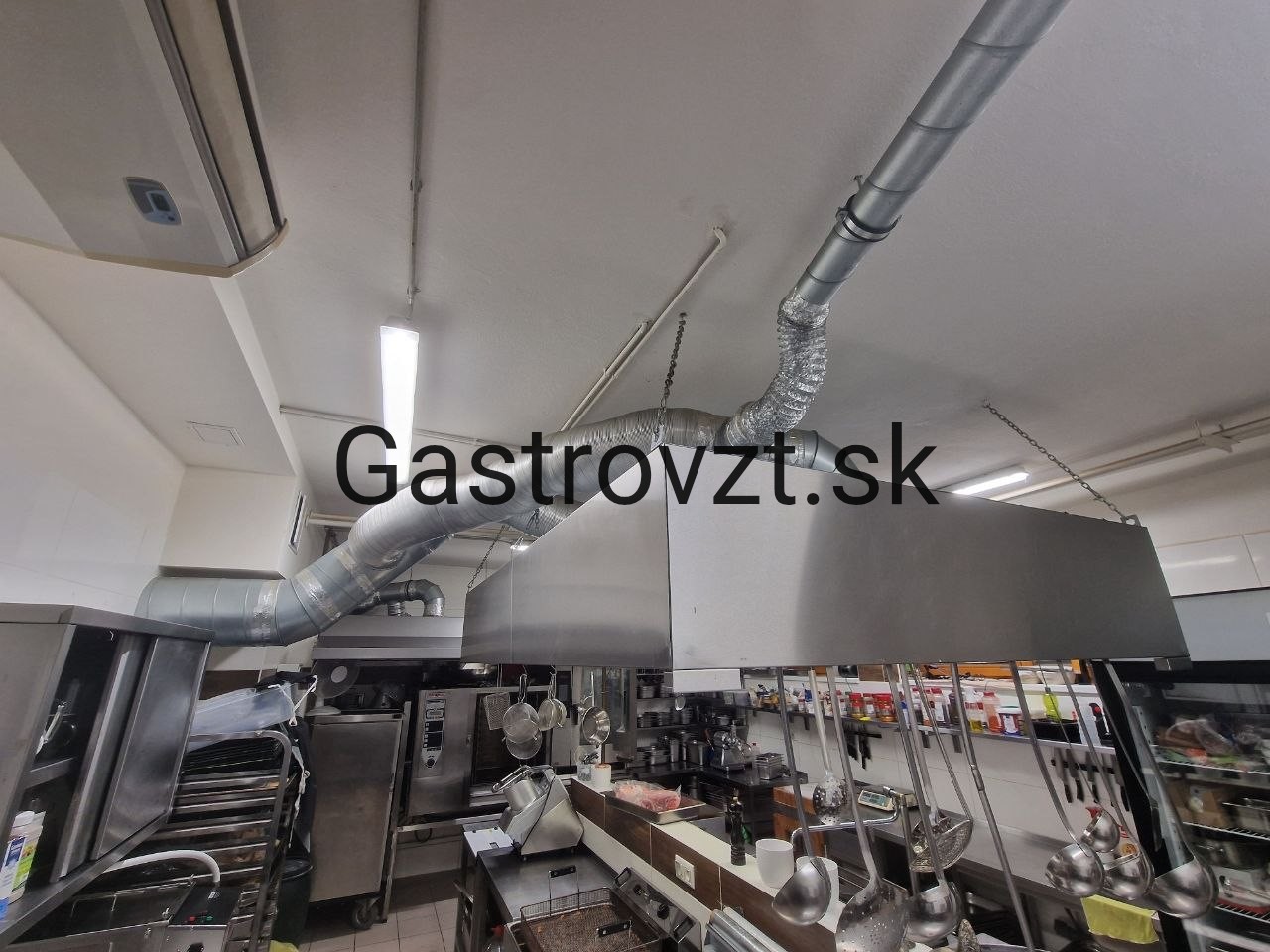

Čo sa stalo pred mojím príchodom. Majitelia si už kúpili odsávače. Každý z nich mal vlastný ventilátor priamo v kryte. Znie to logicky — dva zákryty, dva ventilátory. V praxi to nefunguje: dva samostatné motory ťahajúce do spoločného potrubia si navzájom prekážajú a výsledný odťah je nižší, než keby bol jeden správne dimenzovaný.

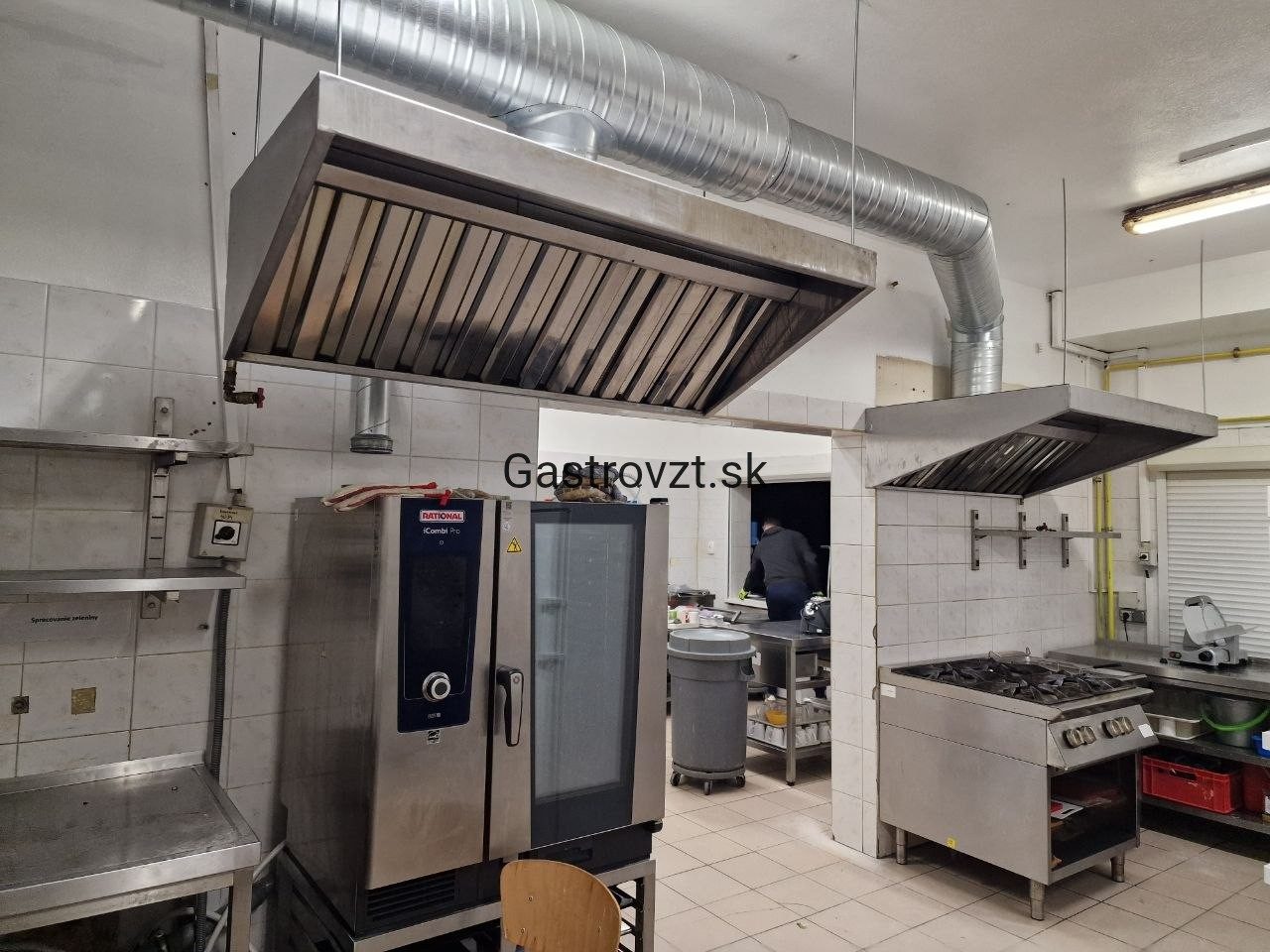

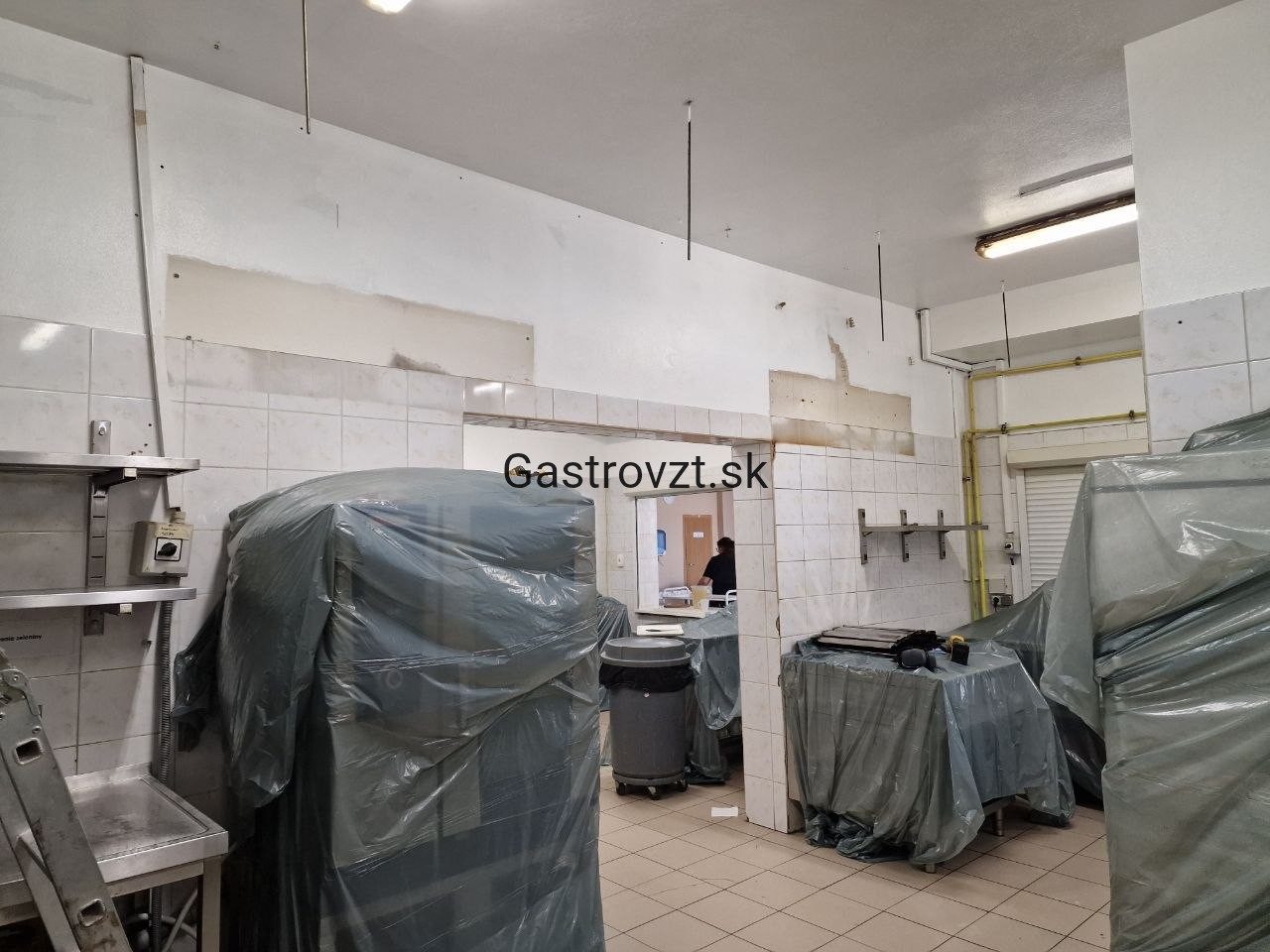

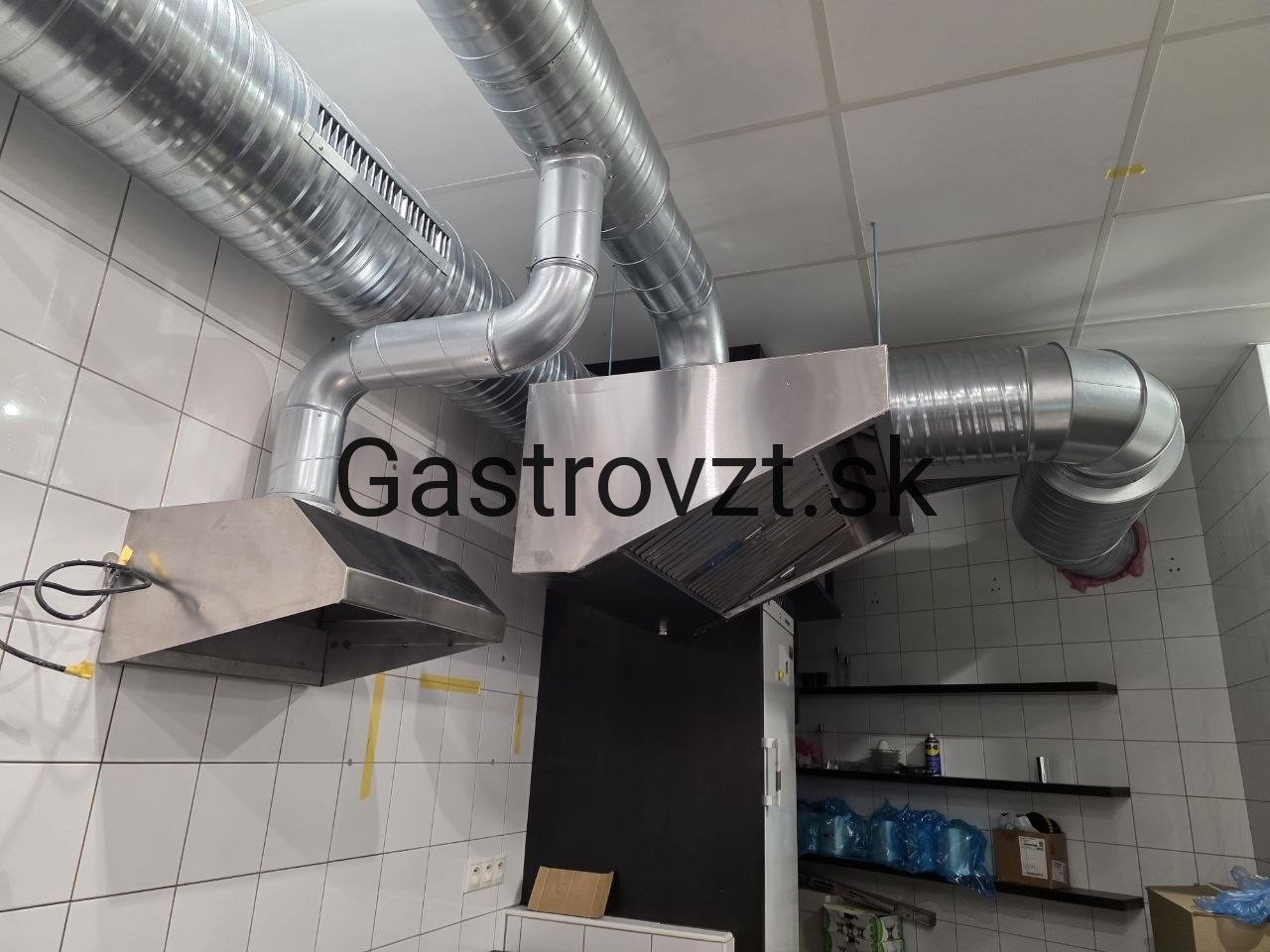

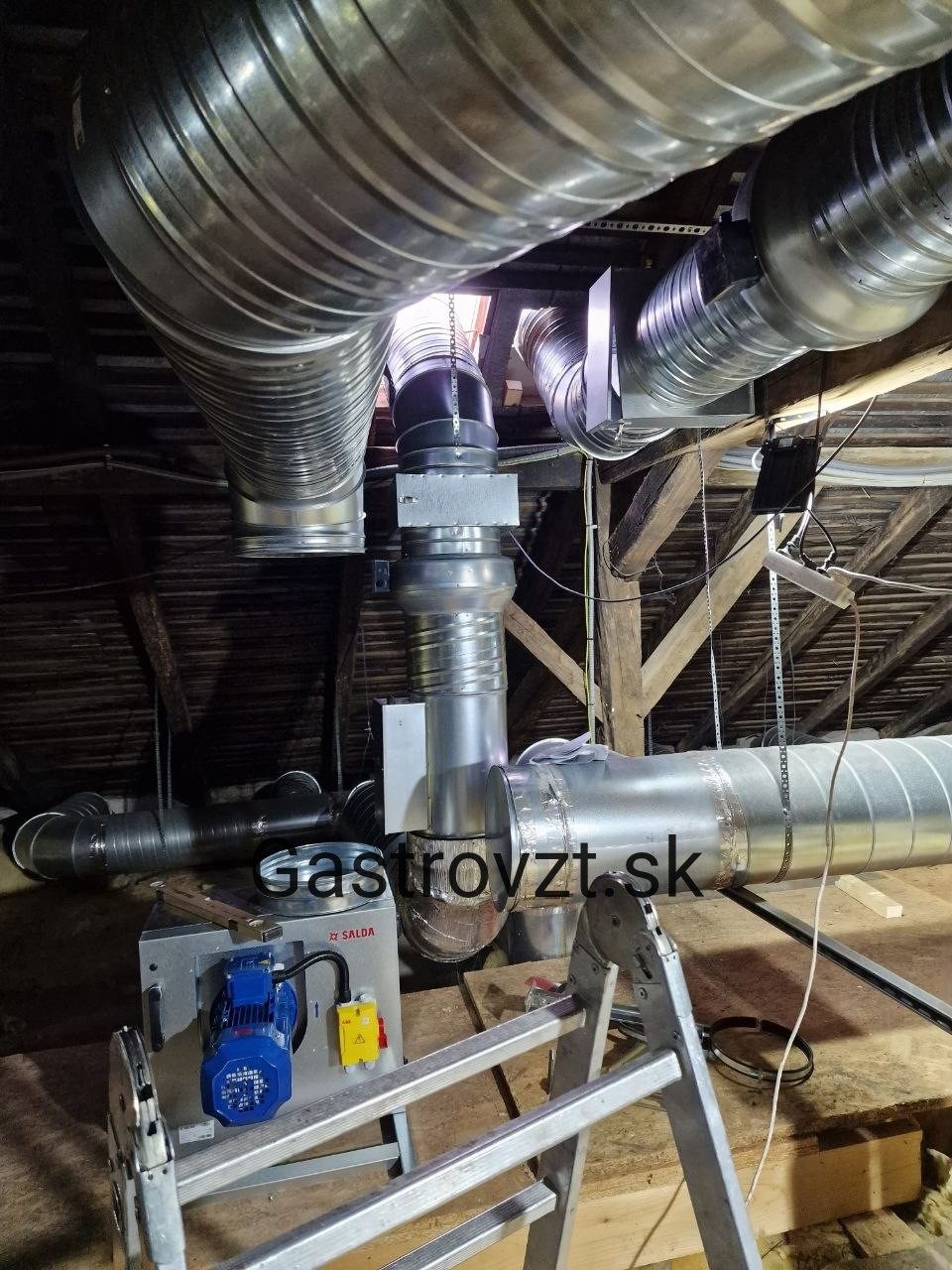

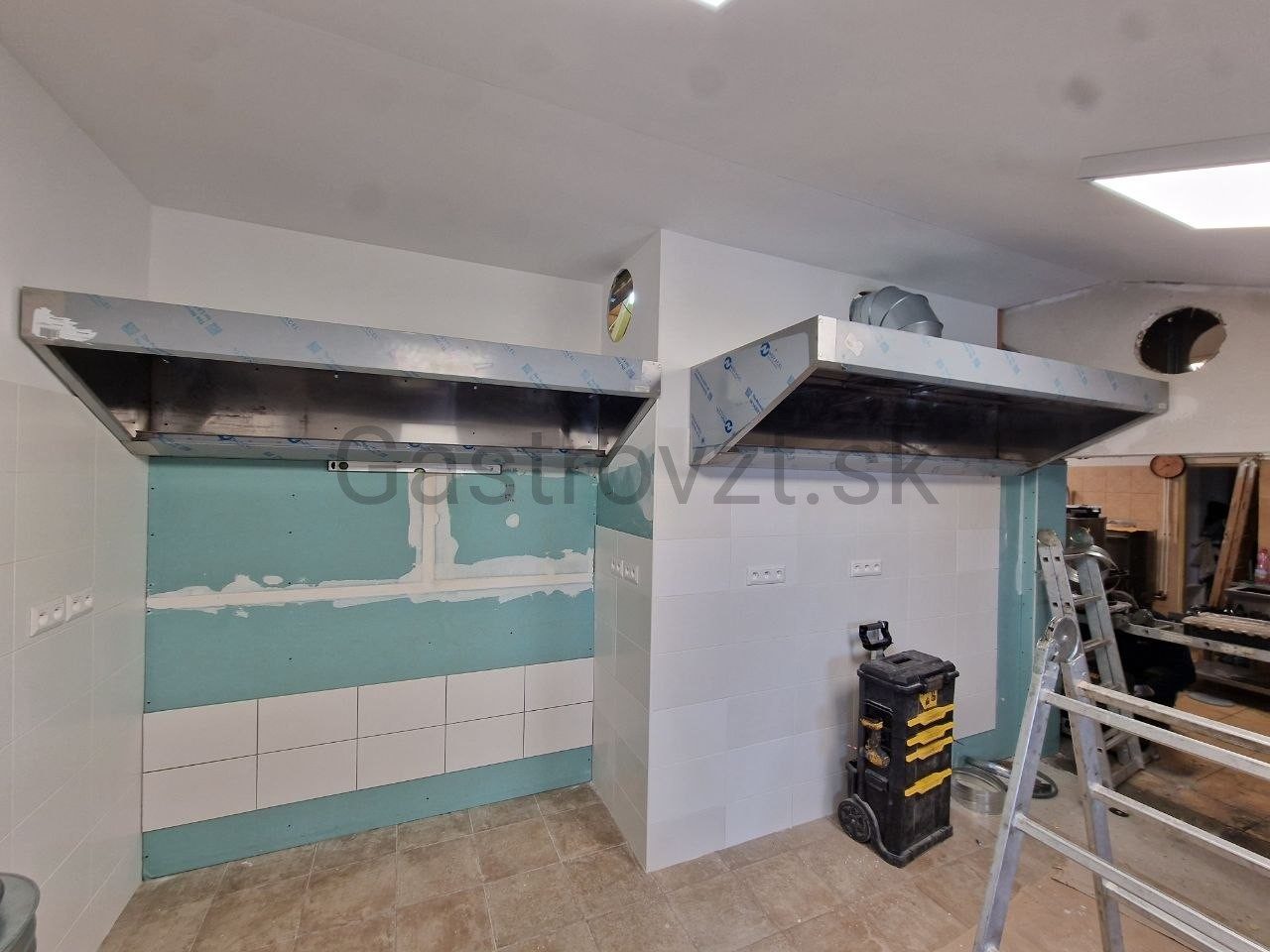

Čo som urobil. Nezačal som tým, že treba všetko kúpiť znova. Ventilátory som z krytov demontoval zvnútra, aby sa dali použiť samotné zákryty, ktoré už zaplatili. Potom sme namontovali jeden kuchynský ventilátor mimo kuchyne a naň napojili obidva digestory.

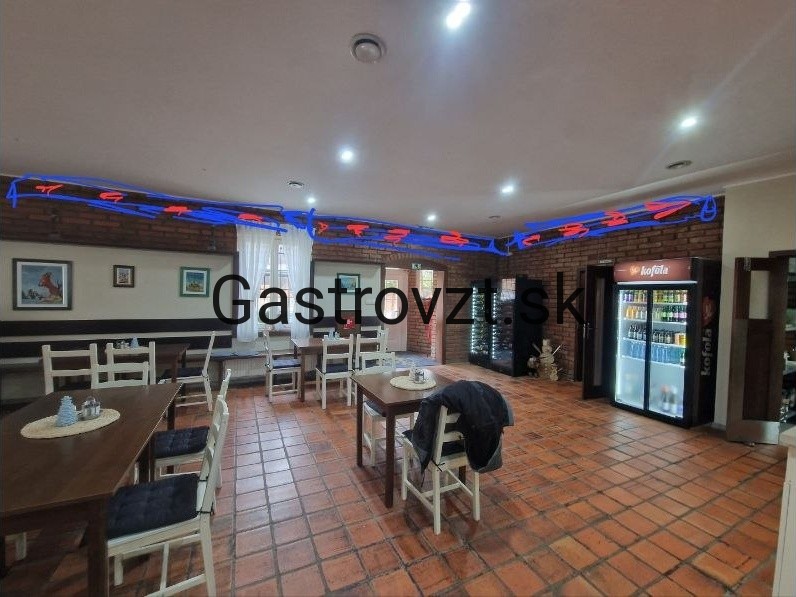

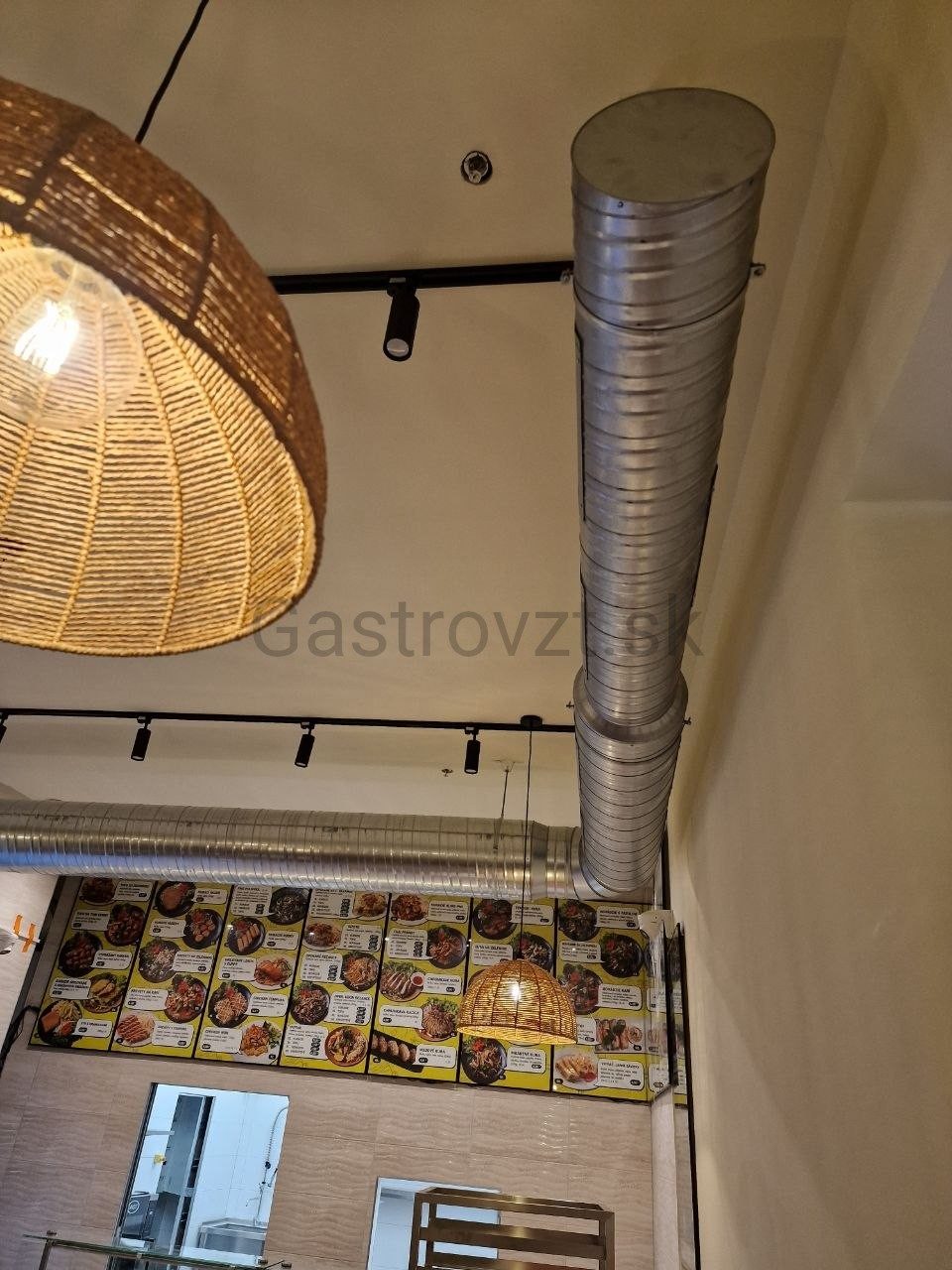

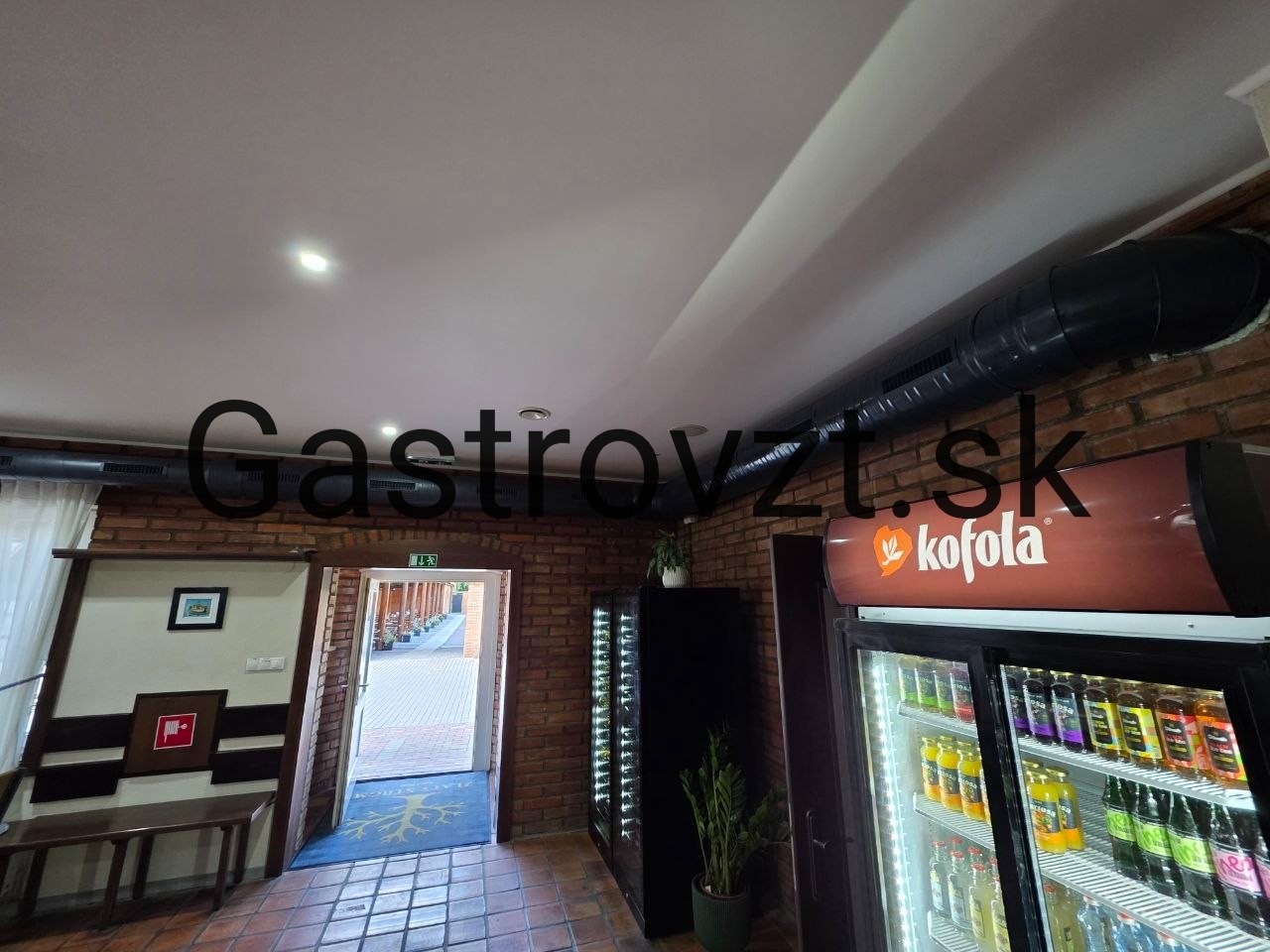

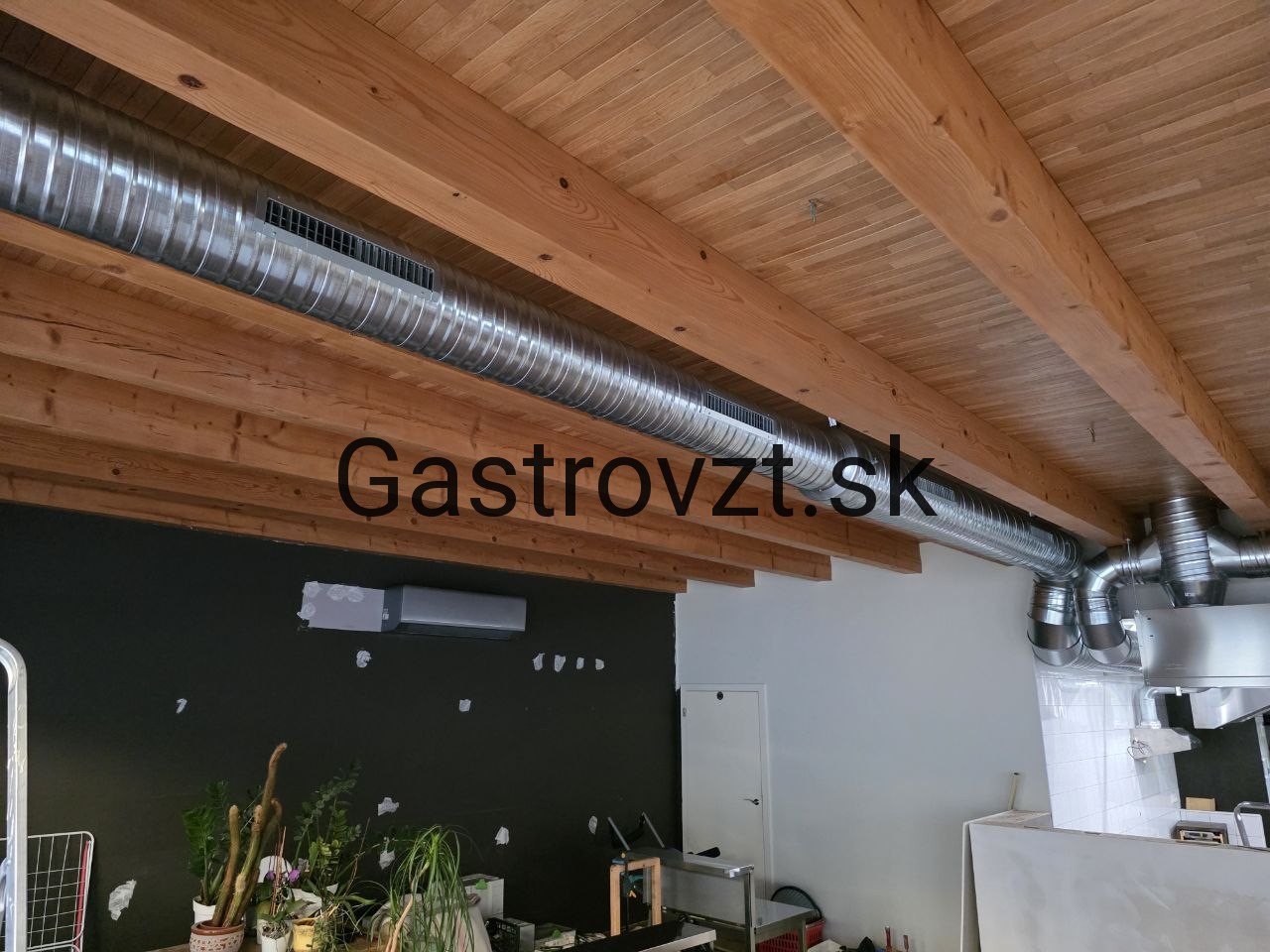

Čo ešte príde. Prívod čerstvého vzduchu do jedálne. Dohodli sme sa, že ho zrealizujeme pred zimou — vtedy je rozdiel medzi vetraním s prívodom a bez neho najviac cítiť.

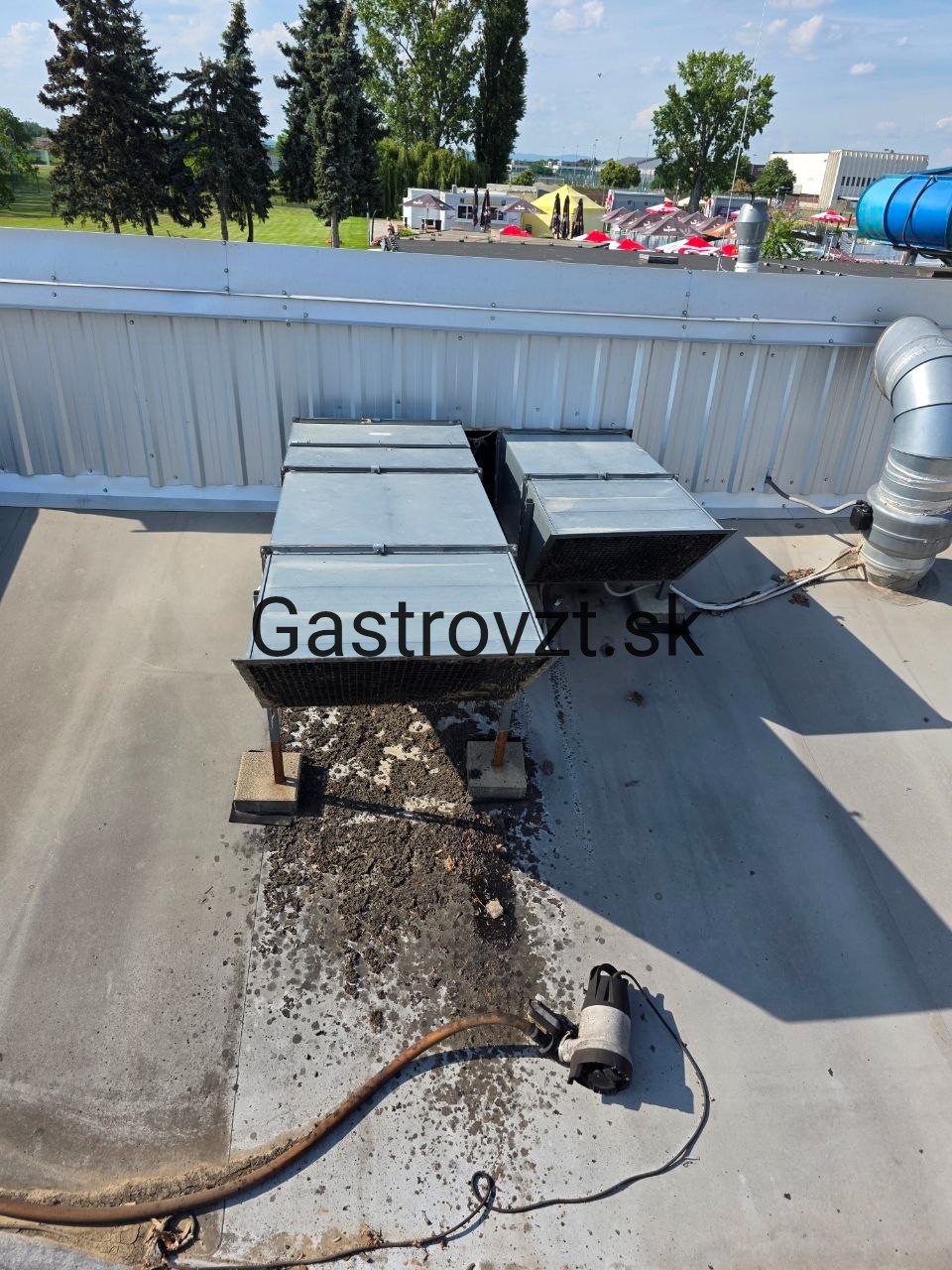

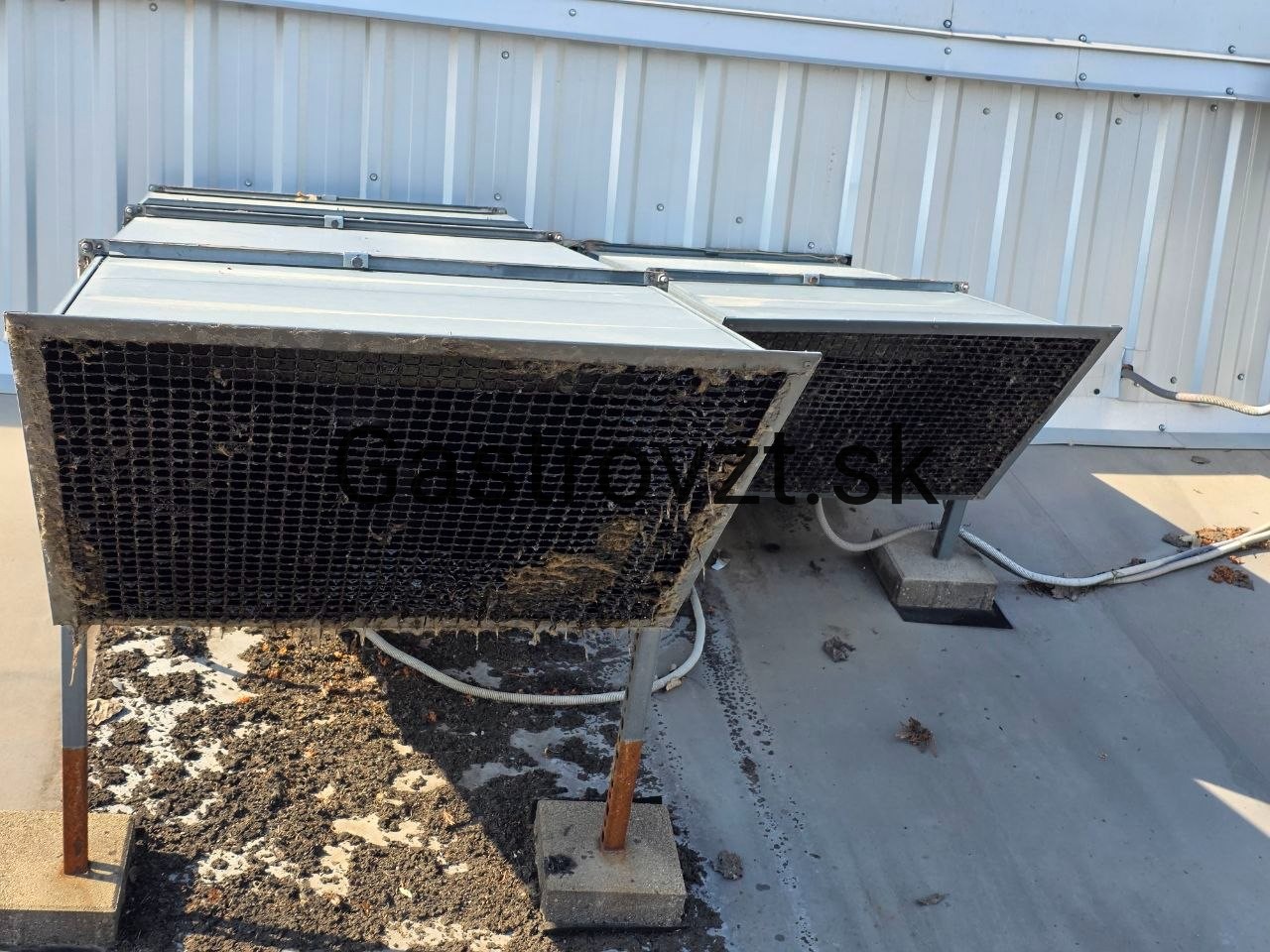

Čo som našiel. Dva obdĺžnikové kanálové ventilátory na streche. Taký typ ventilátora je určený na bežné vetranie, nie na odvod mastného vzduchu z profesionálnej kuchyne. Rozdiel nie je v sile motora, ale v tom, že kuchynský ventilátor znesie tuk a dá sa čistiť. Bežný kanálový sa ním jednoducho zanesie.

Presne to sa aj stalo. Mriežky boli pokryté hrubou vrstvou tuku a nečistôt. Jeden ventilátor už nefungoval vôbec, druhý bol prakticky pokazený.

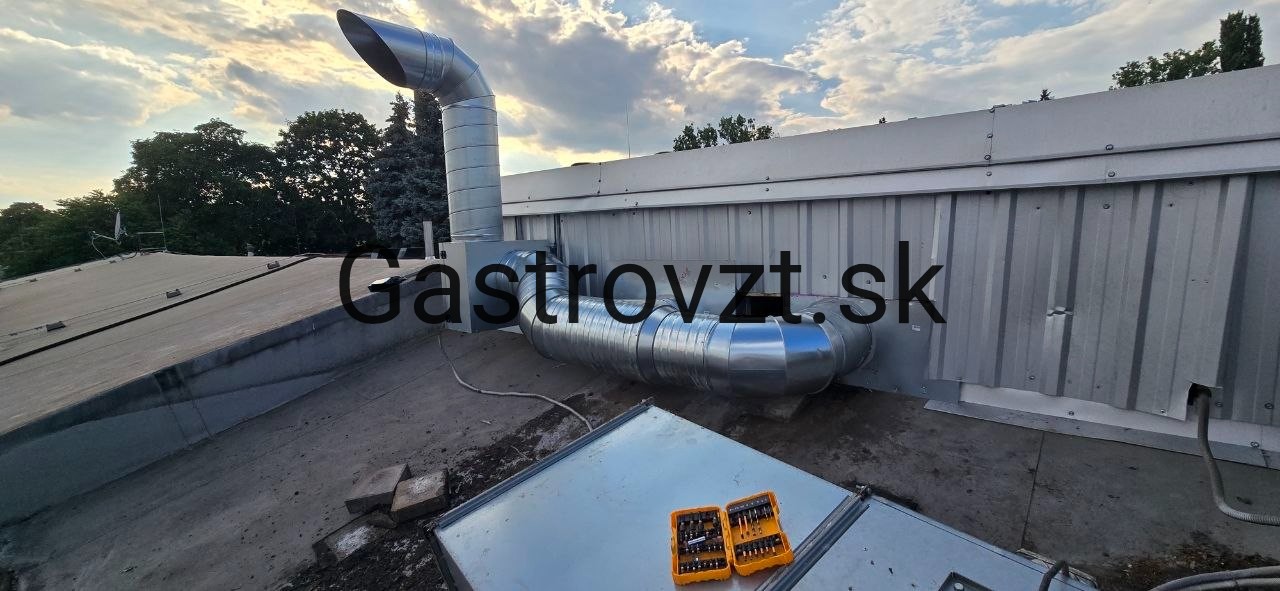

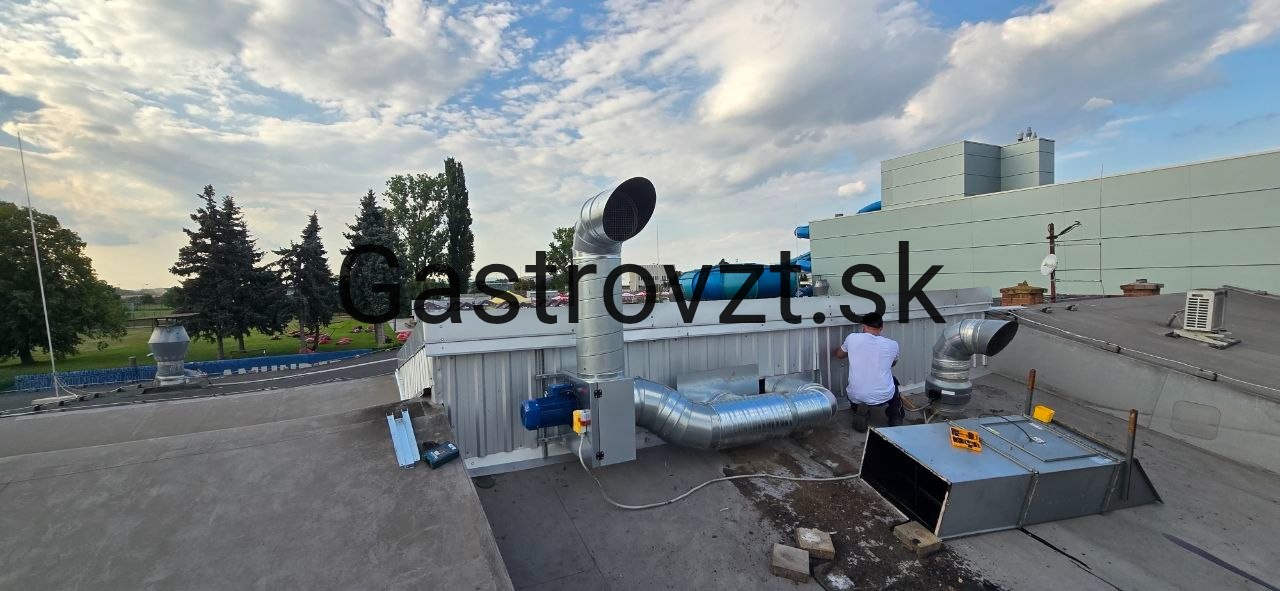

Riešenie. Obidva som demontoval a nahradil jedným kuchynským ventilátorom, ktorý je na túto prevádzku určený. Zároveň som doplnil systém prívodu vzduchu do kuchyne — bez neho by ani nový ventilátor nedosiahol svoj výkon.

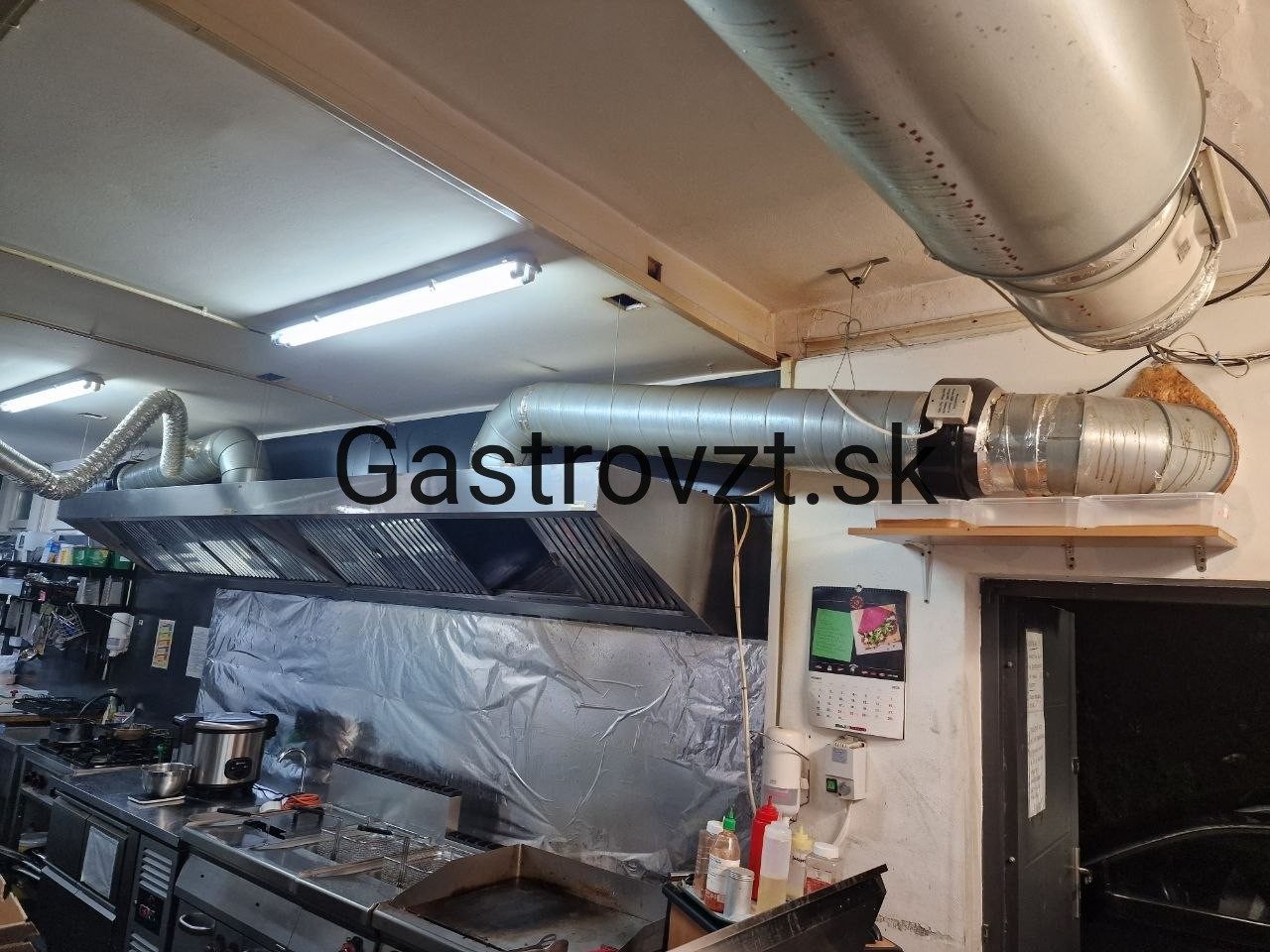

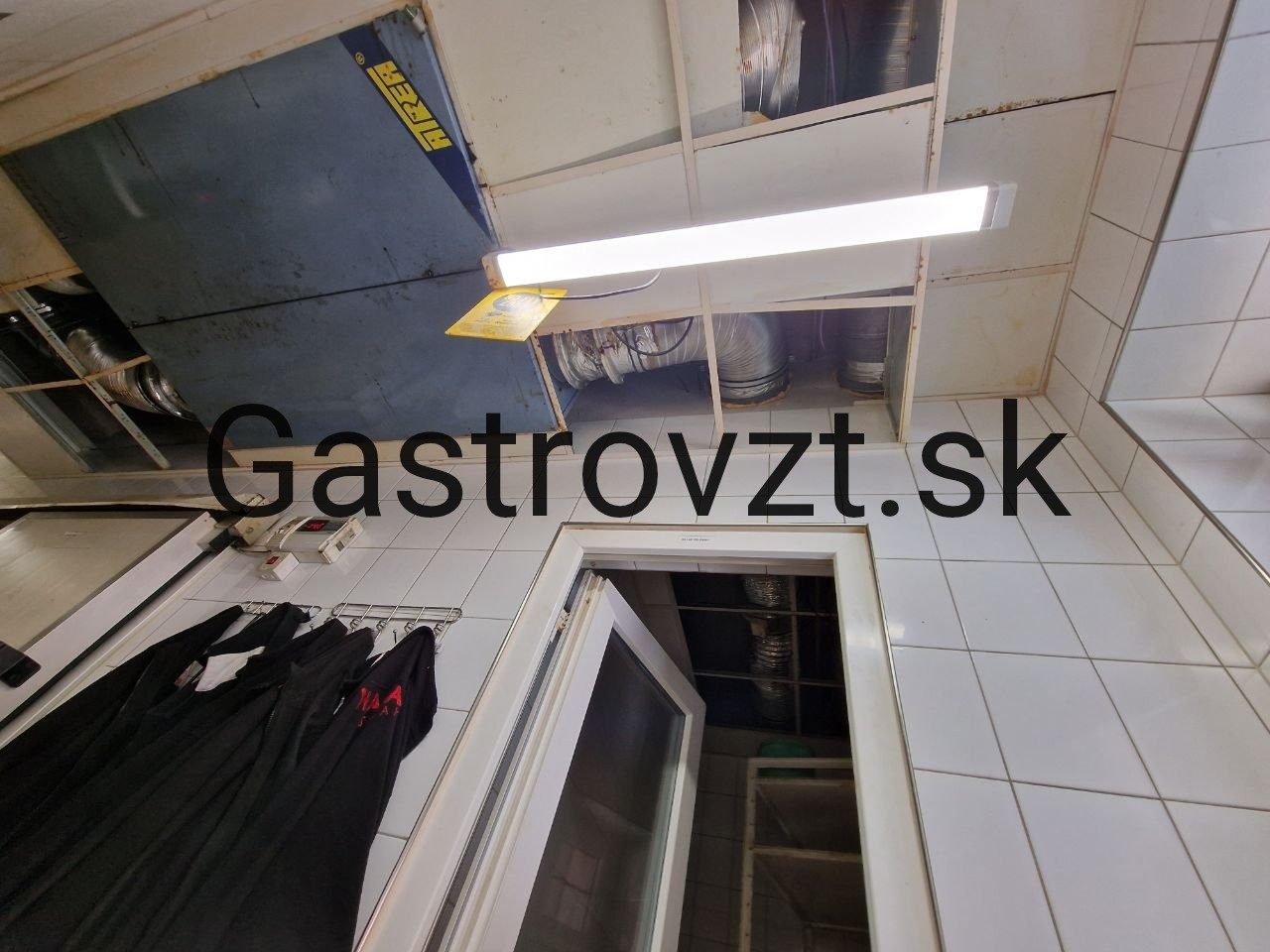

Čo som našiel. Kanálový ventilátor v potrubí a pred ním tukový filter, ktorý bol úplne upchatý tukom. Systém mal navyše prvky, ktoré na svojej trase nemali čo robiť a len zvyšovali odpor.

Prečo dve výmeny ventilátora nepomohli. Toto je najčastejší omyl, s ktorým sa v prevádzkach stretávam. Keď odsávanie neťahá, siahne sa po výkonnejšom motore. Lenže ak vzduch nemá kadiaľ prejsť, silnejší ventilátor len viac hučí a viac spotrebuje. Odťah zostane rovnaký.

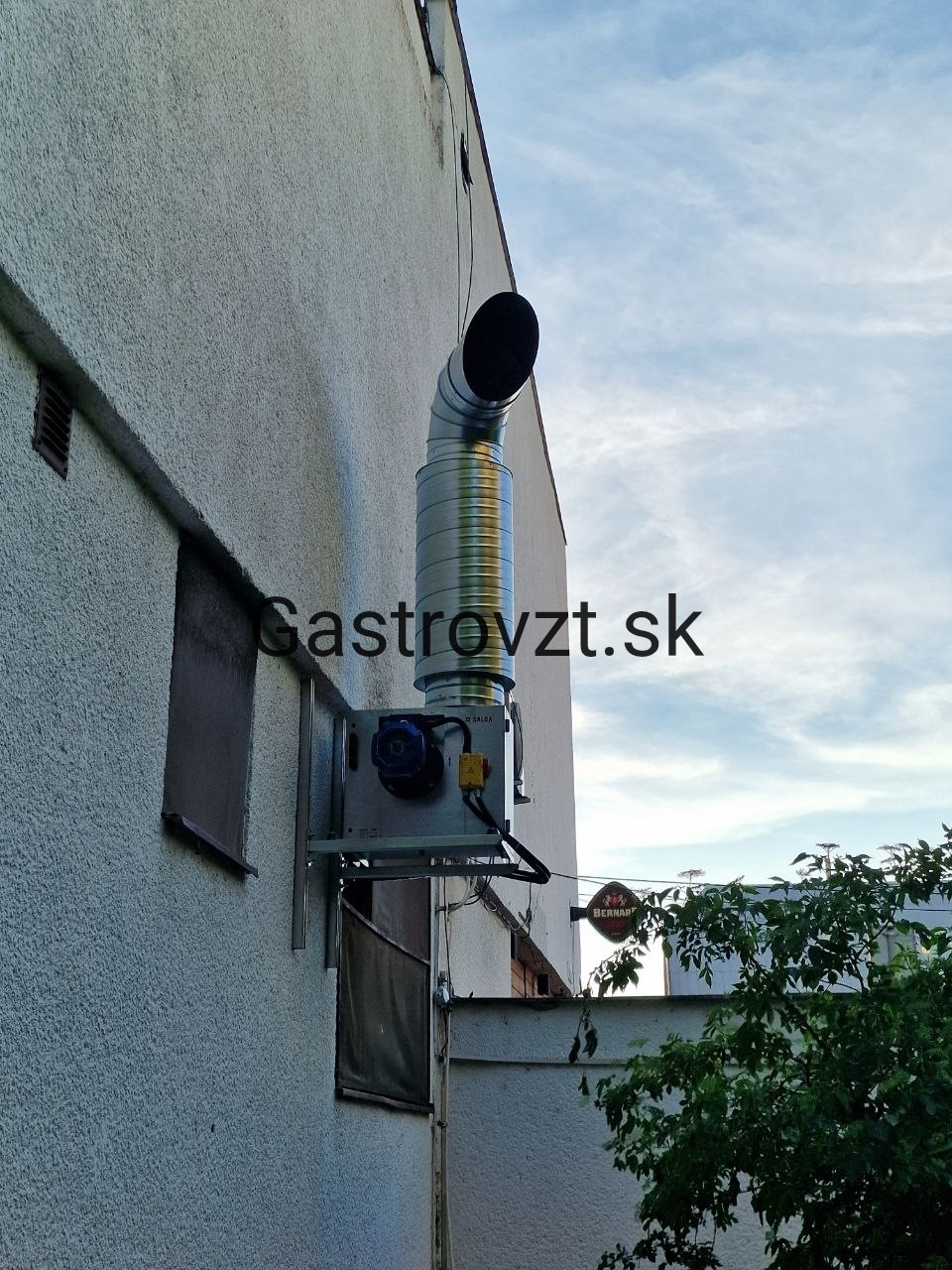

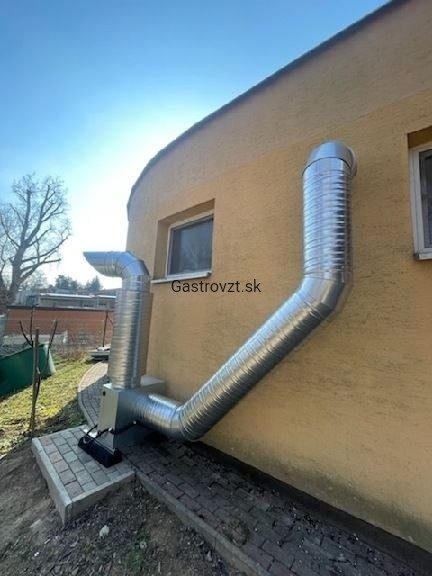

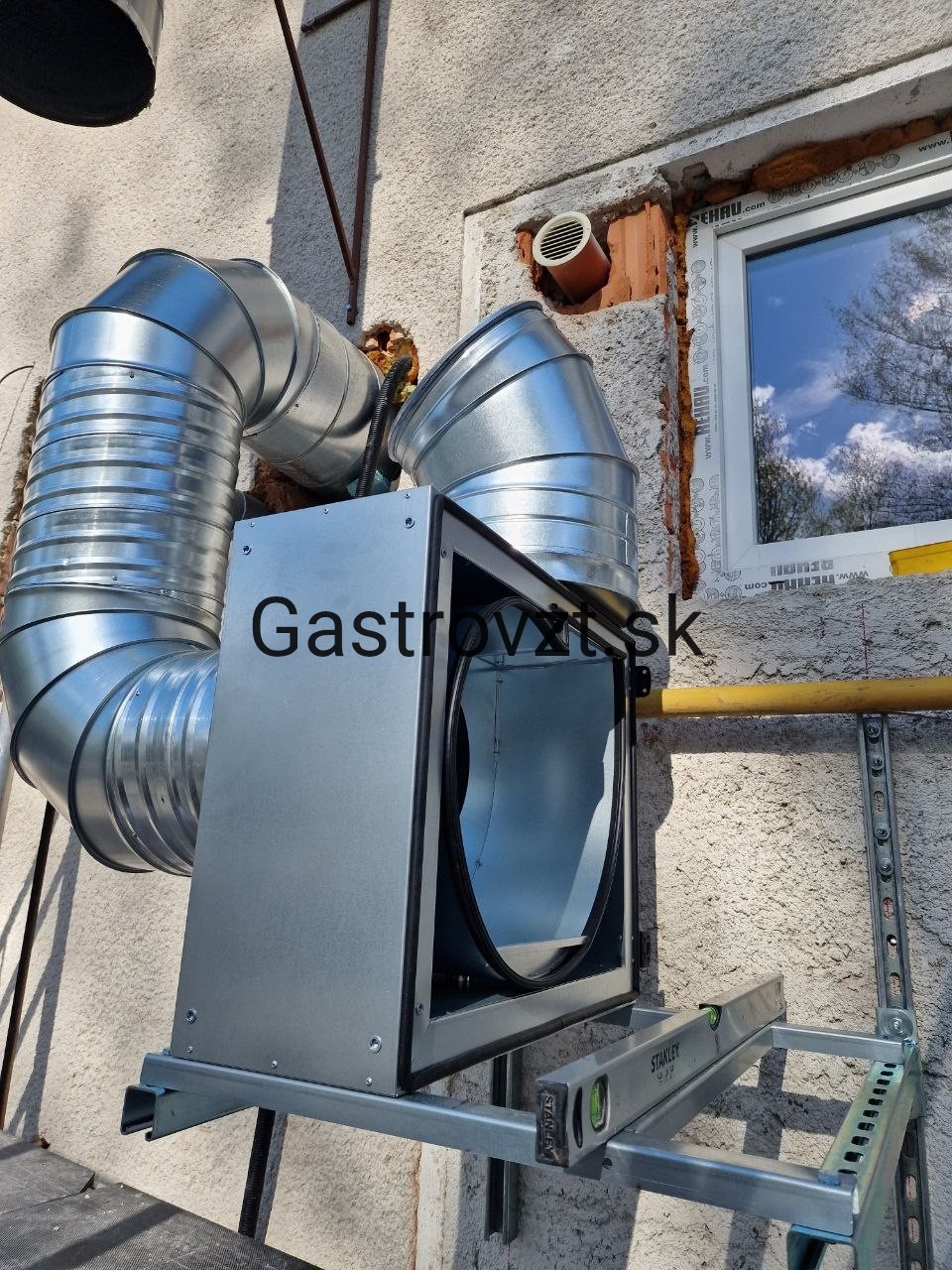

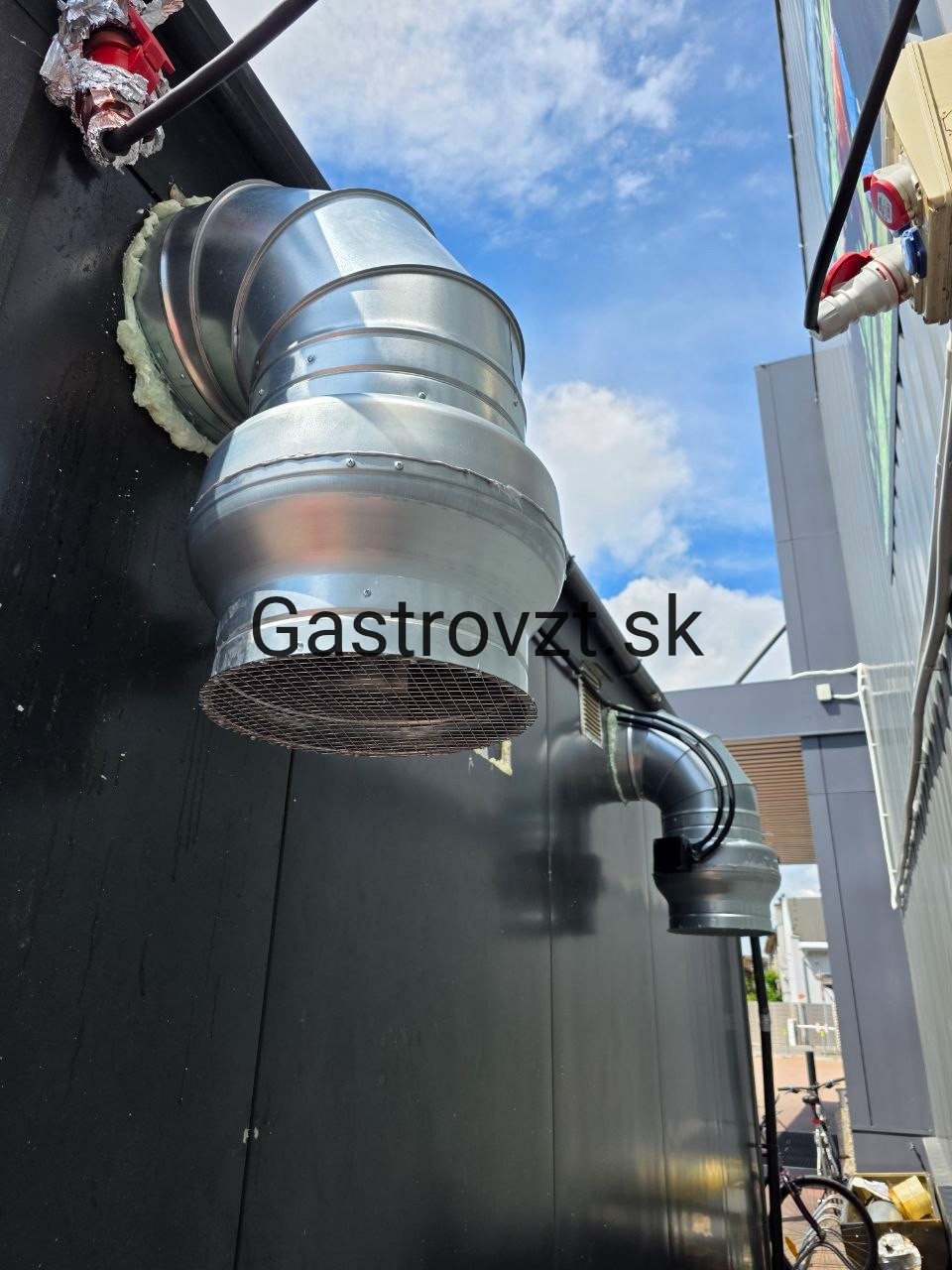

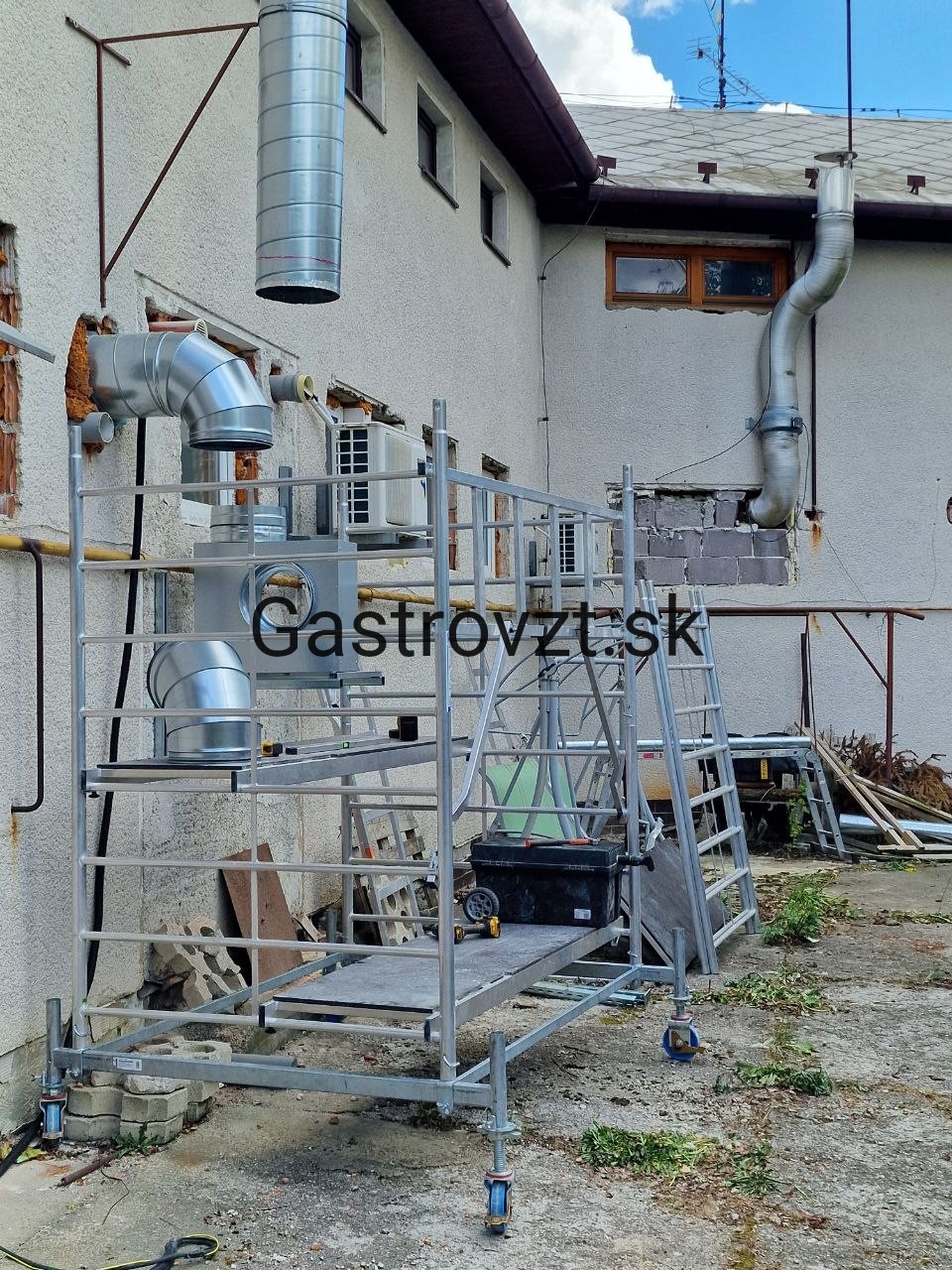

Riešenie. Zbytočné prvky som zo systému odstránil a ventilátor presunul z potrubia na fasádu budovy. Motor mimo priestoru znamená, že v kuchyni nie je počuť hluk, a zároveň je prístupný na údržbu.

Prečo to nefungovalo. Zákazník mal odsávanie, ale bez riadeného prívodu. Ventilátor sa v takom stave správa presne tak, ako to popísal: hučí a nepracuje. Vzduch, ktorý sa odvedie von, sa musí niekadiaľ vrátiť — a ak nemá kadiaľ, motor len prekonáva podtlak.

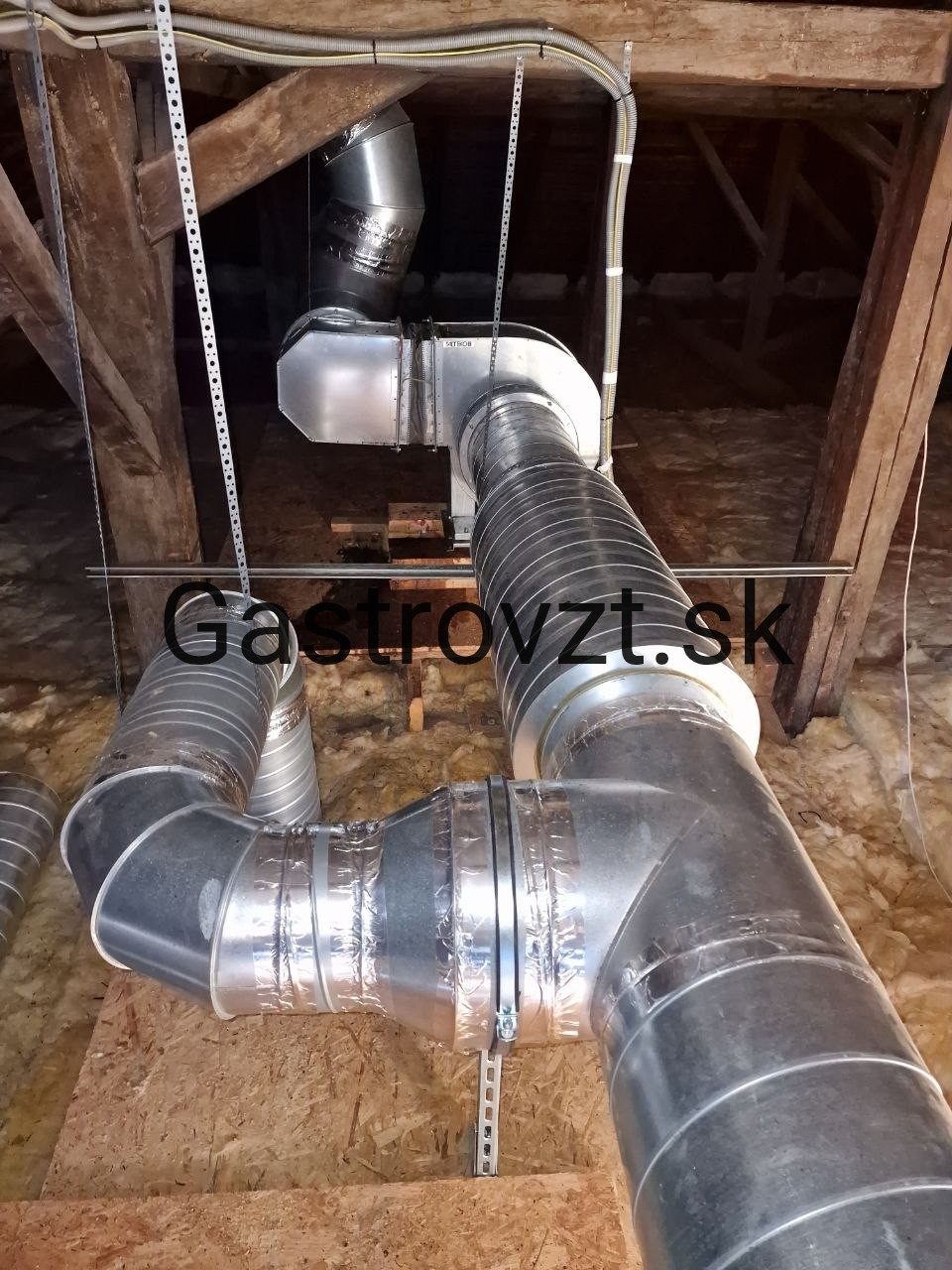

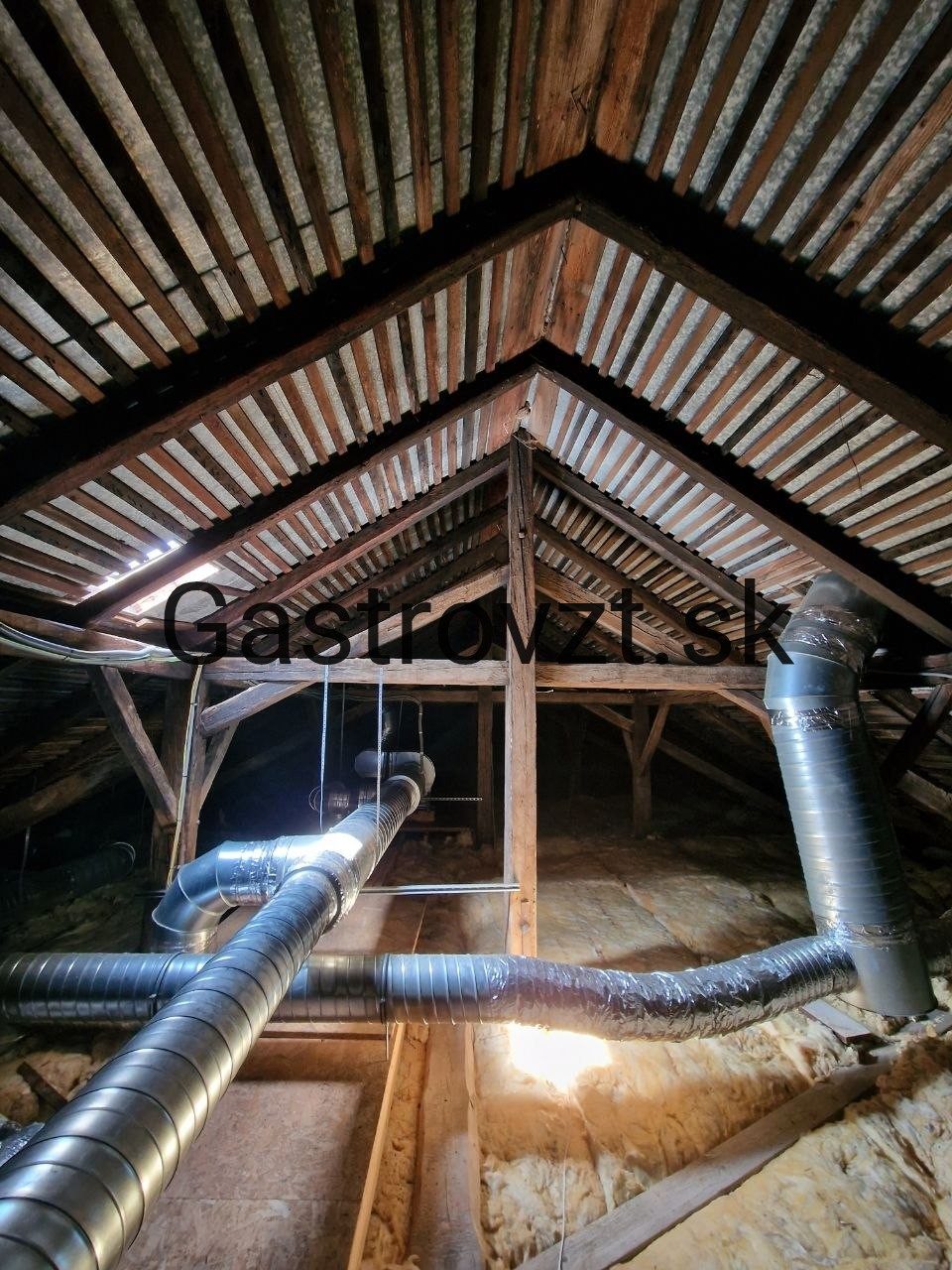

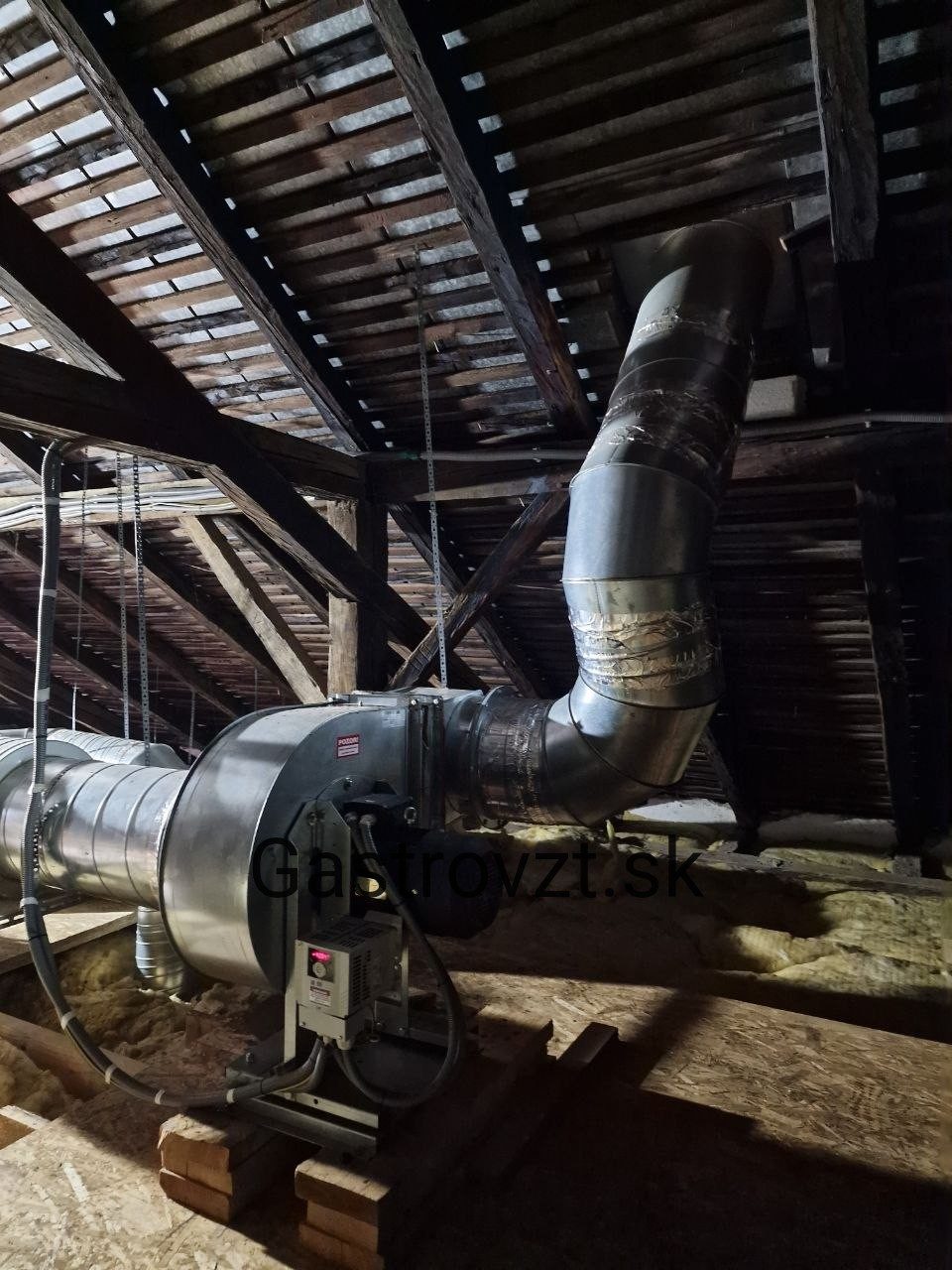

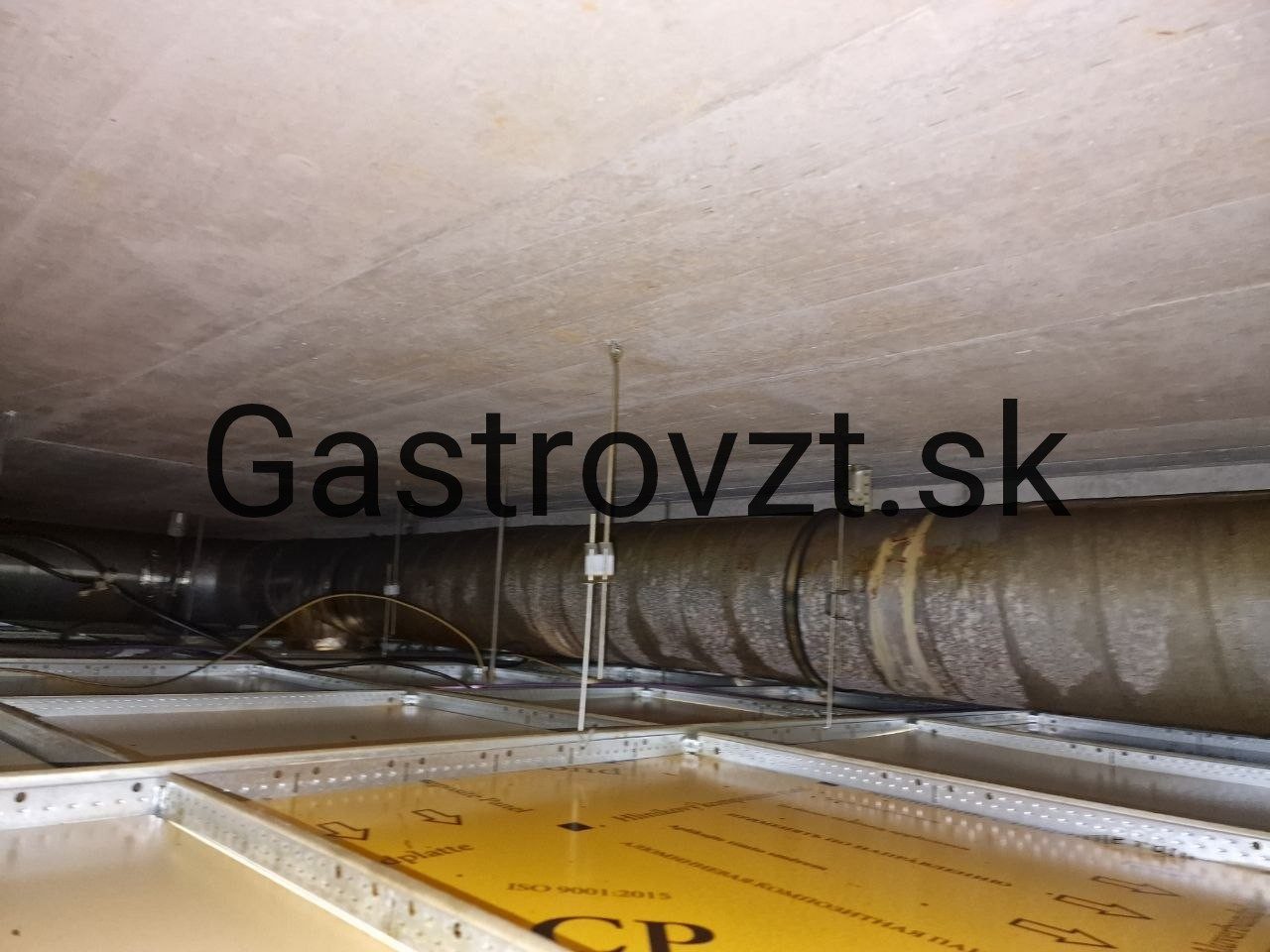

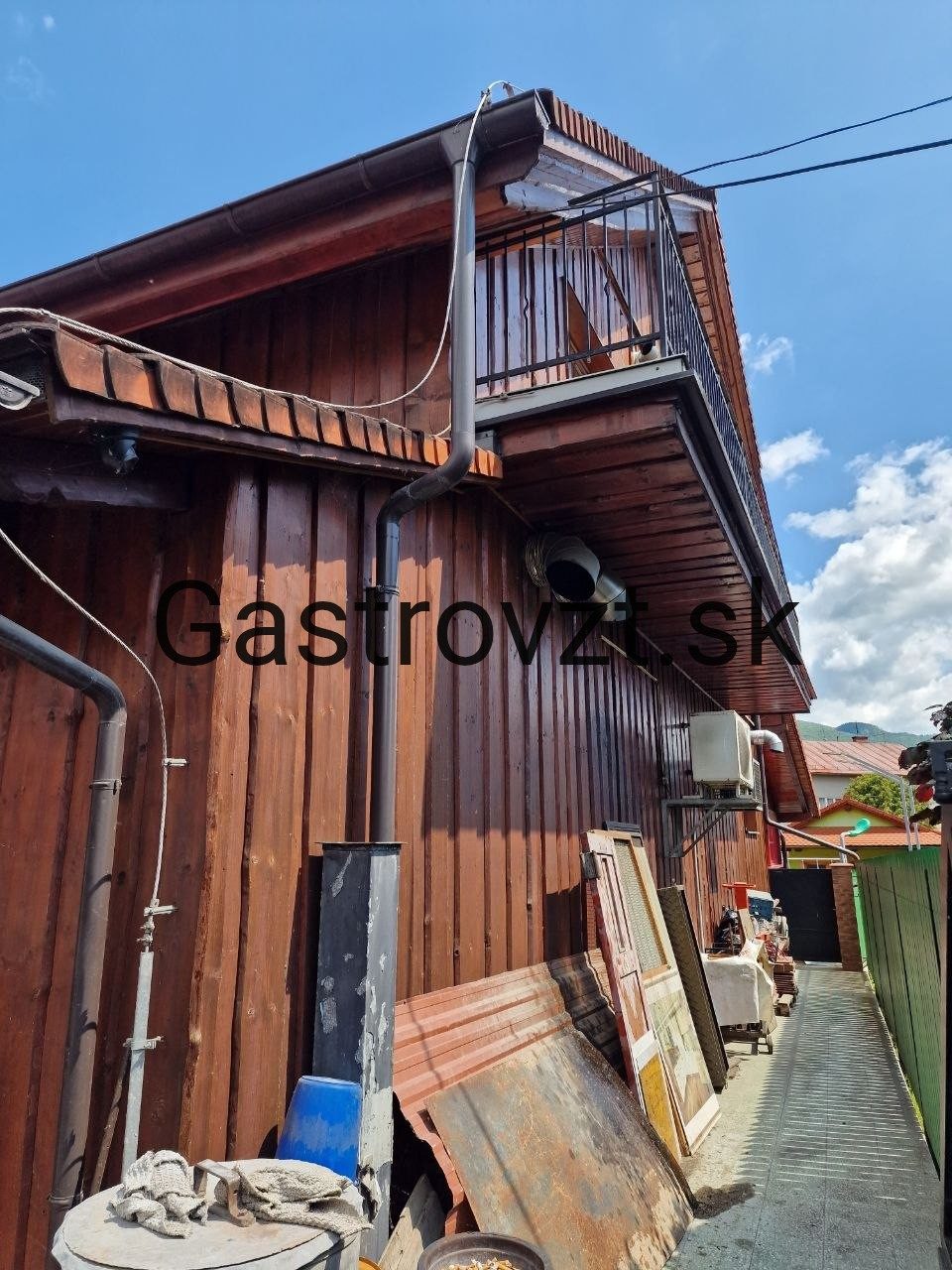

Prerábali sme po iných. Vetranie tu pred nami montovali iní dodávatelia. Nefungovalo, takže sa celé robilo znova — a zákazník za tú istú vec zaplatil dvakrát. Je to najdrahšia chyba v tomto odbore: lacná montáž vyjde draho práve vtedy, keď sa musí robiť druhýkrát, a druhýkrát je to vždy komplikovanejšie ako na začiatku, lebo priestor je už hotový.

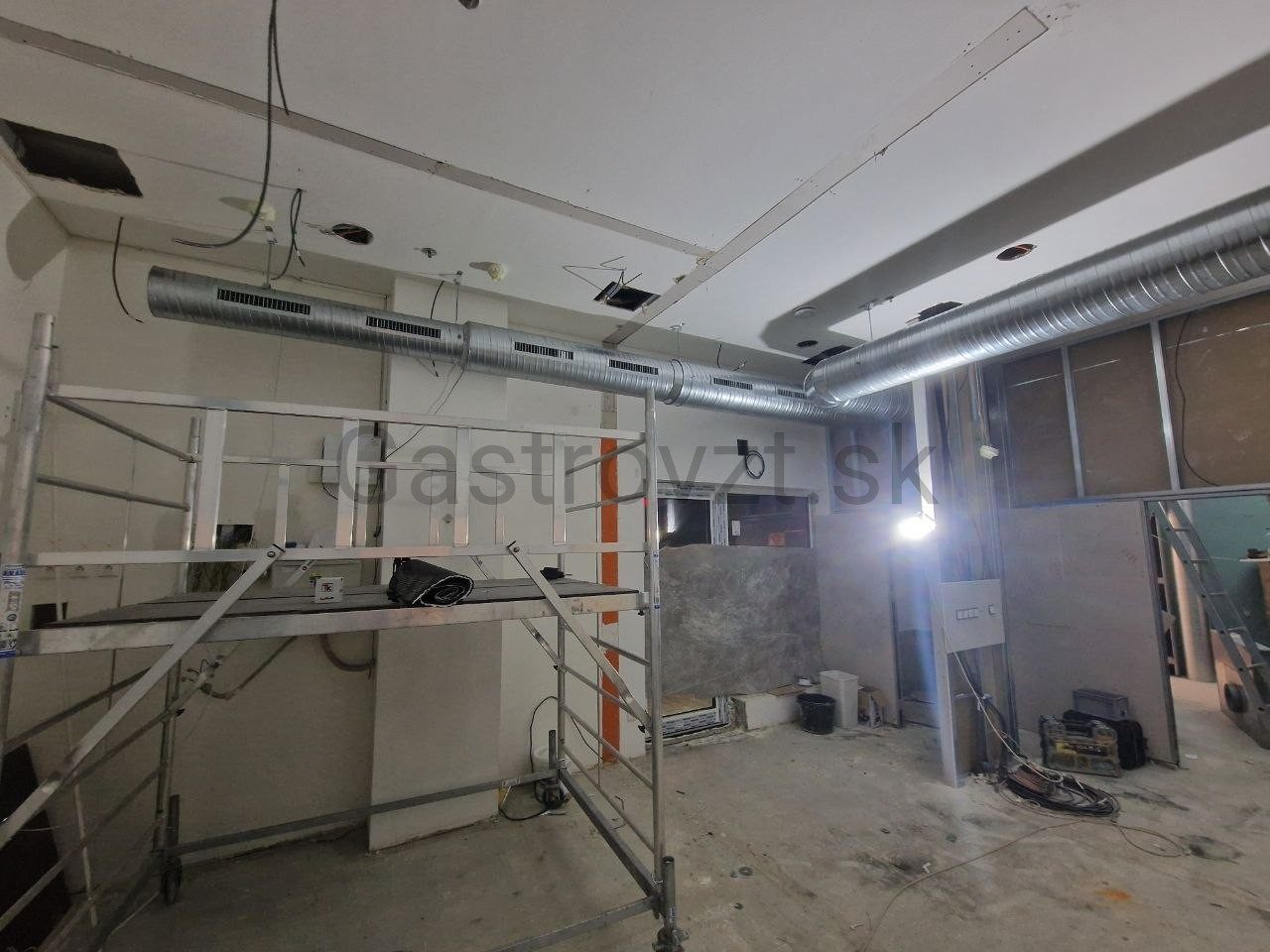

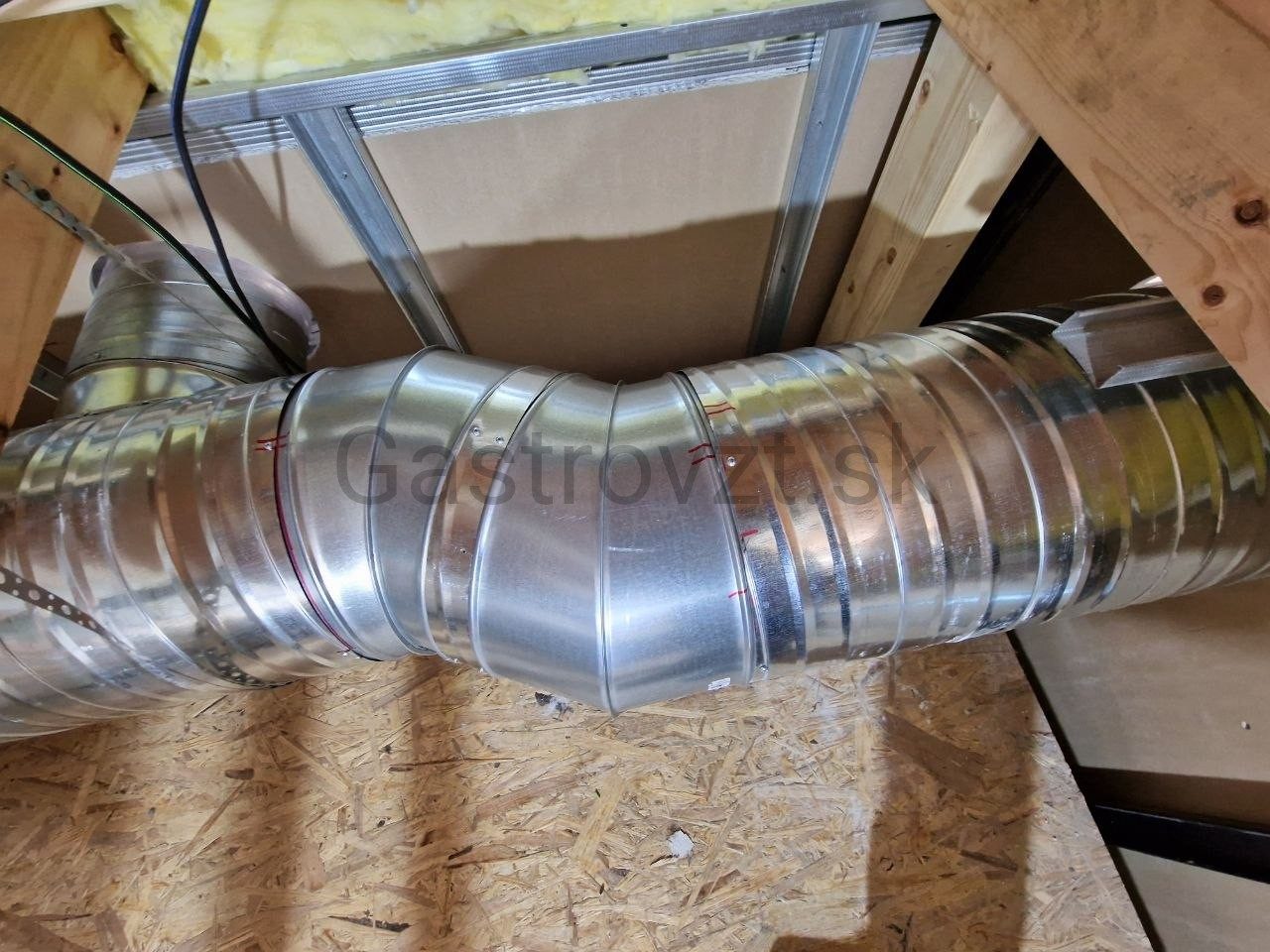

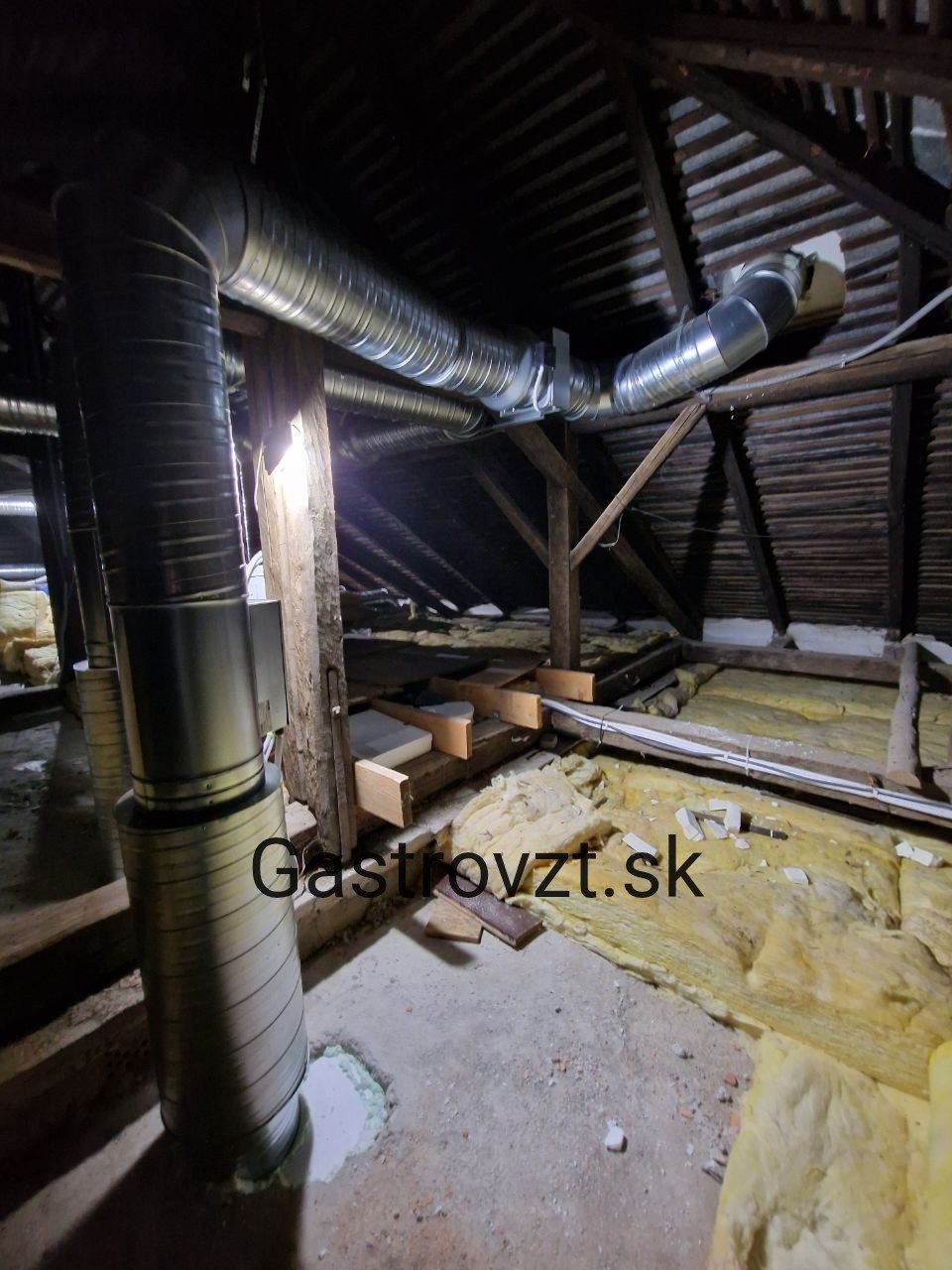

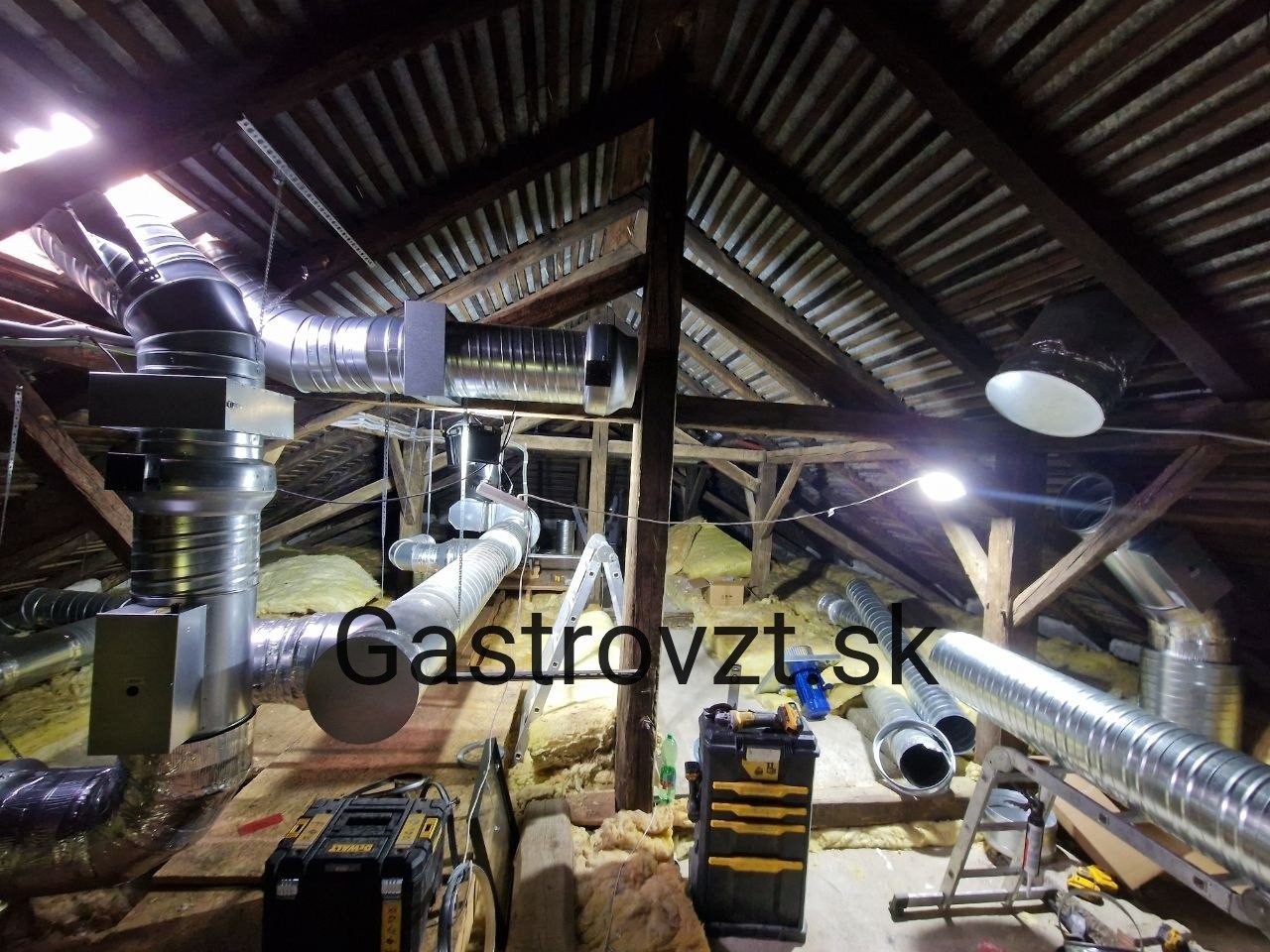

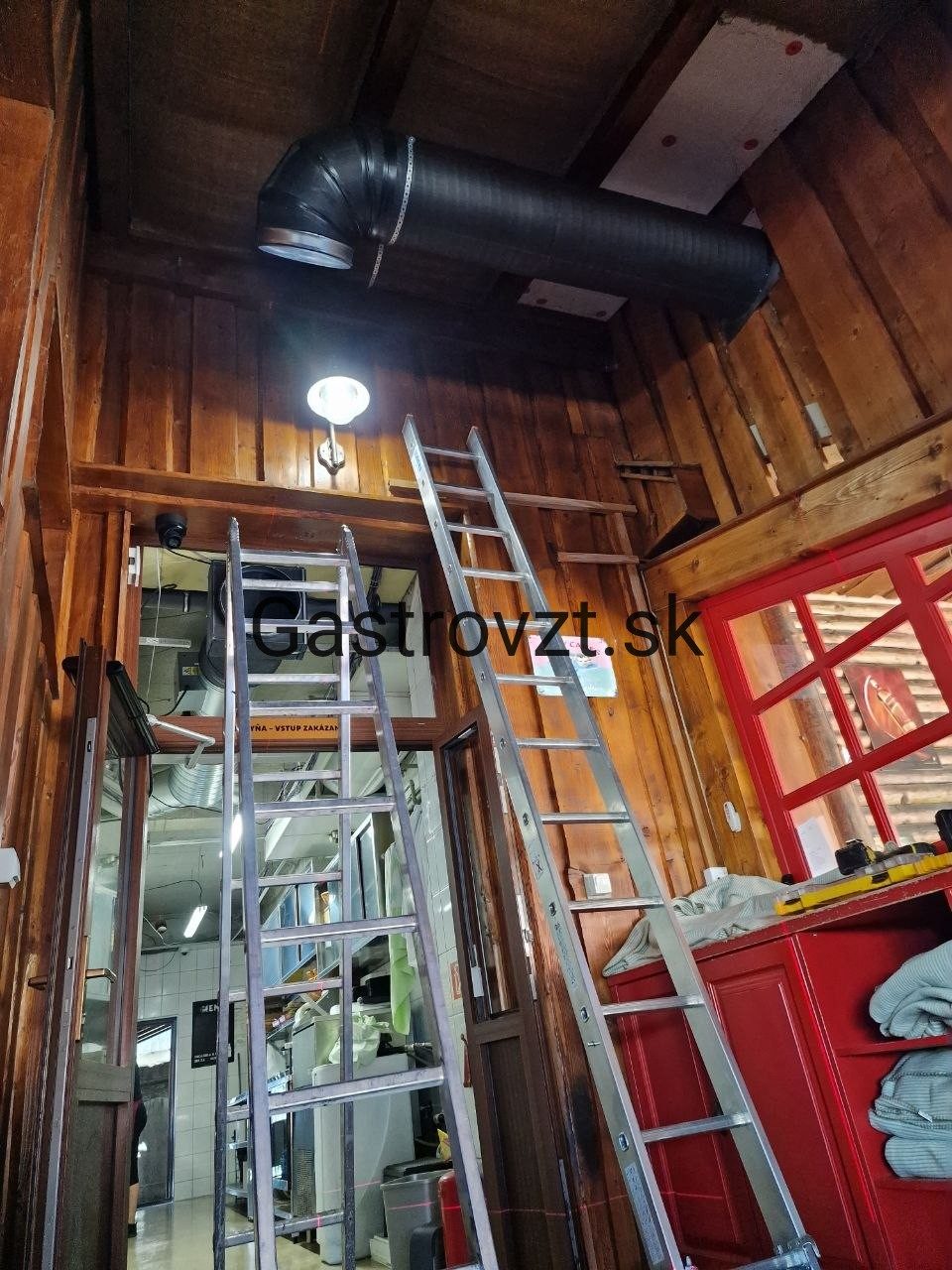

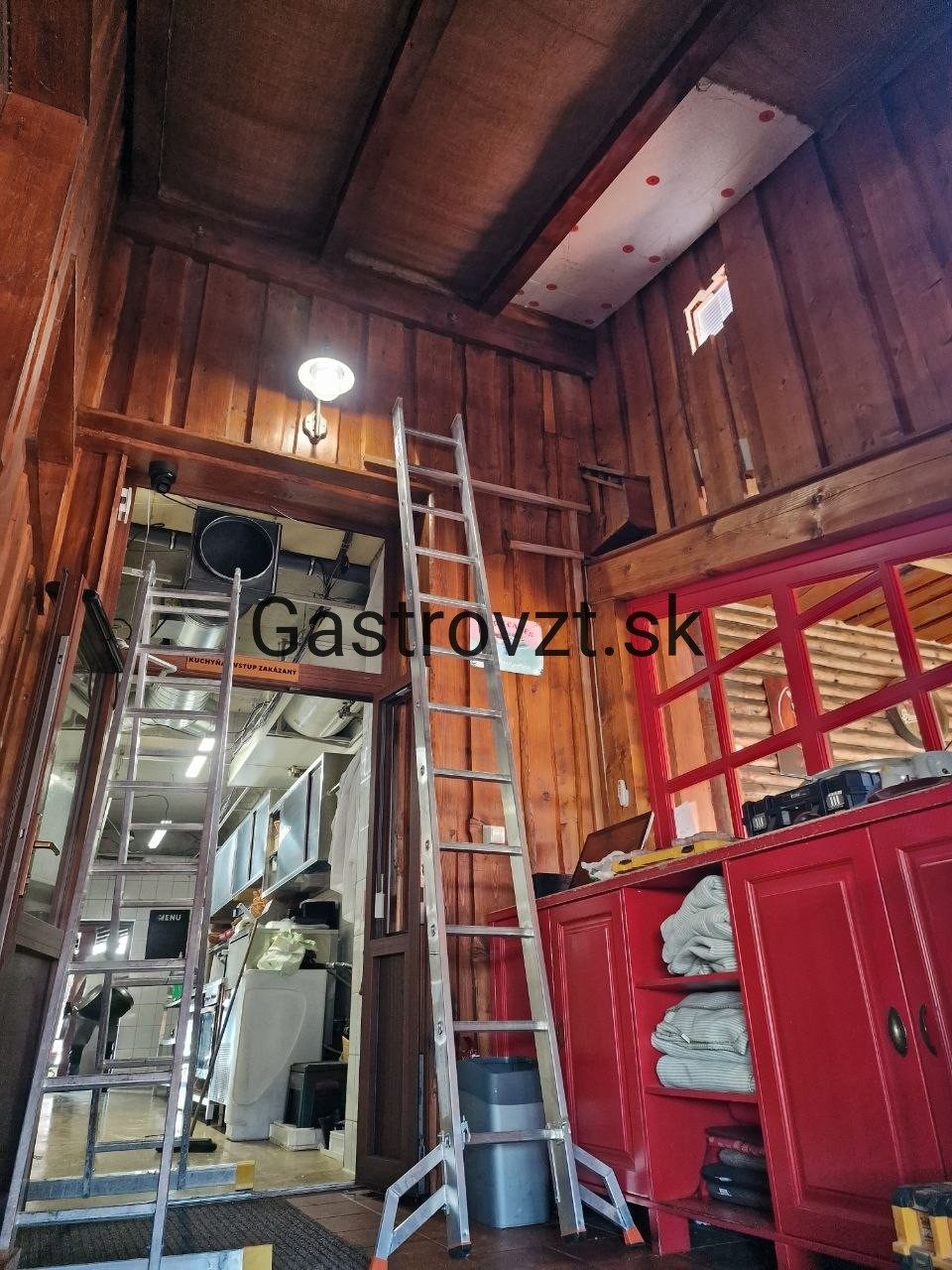

Prevádzka počas montáže. Hlavná náročnosť nebola technická. Reštauráciu sme nemohli zavrieť na celý čas prác, lebo by prišla o týždeň tržieb. Postup sme rozvrhli tak, aby sa väčšina vecí robila mimo prevádzkových hodín a v podkroví. Zatvorené bolo nakoniec jeden jediný deň.

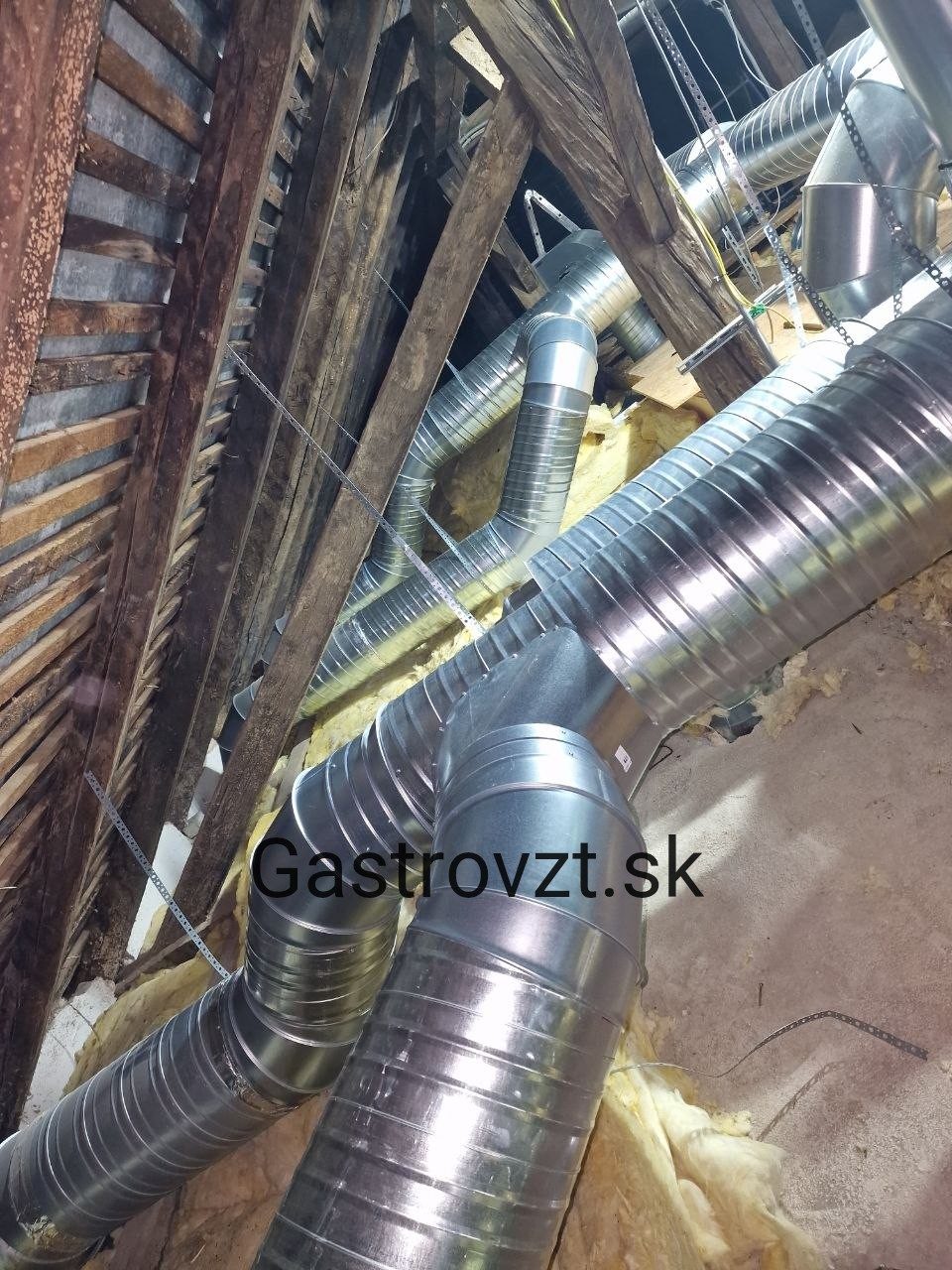

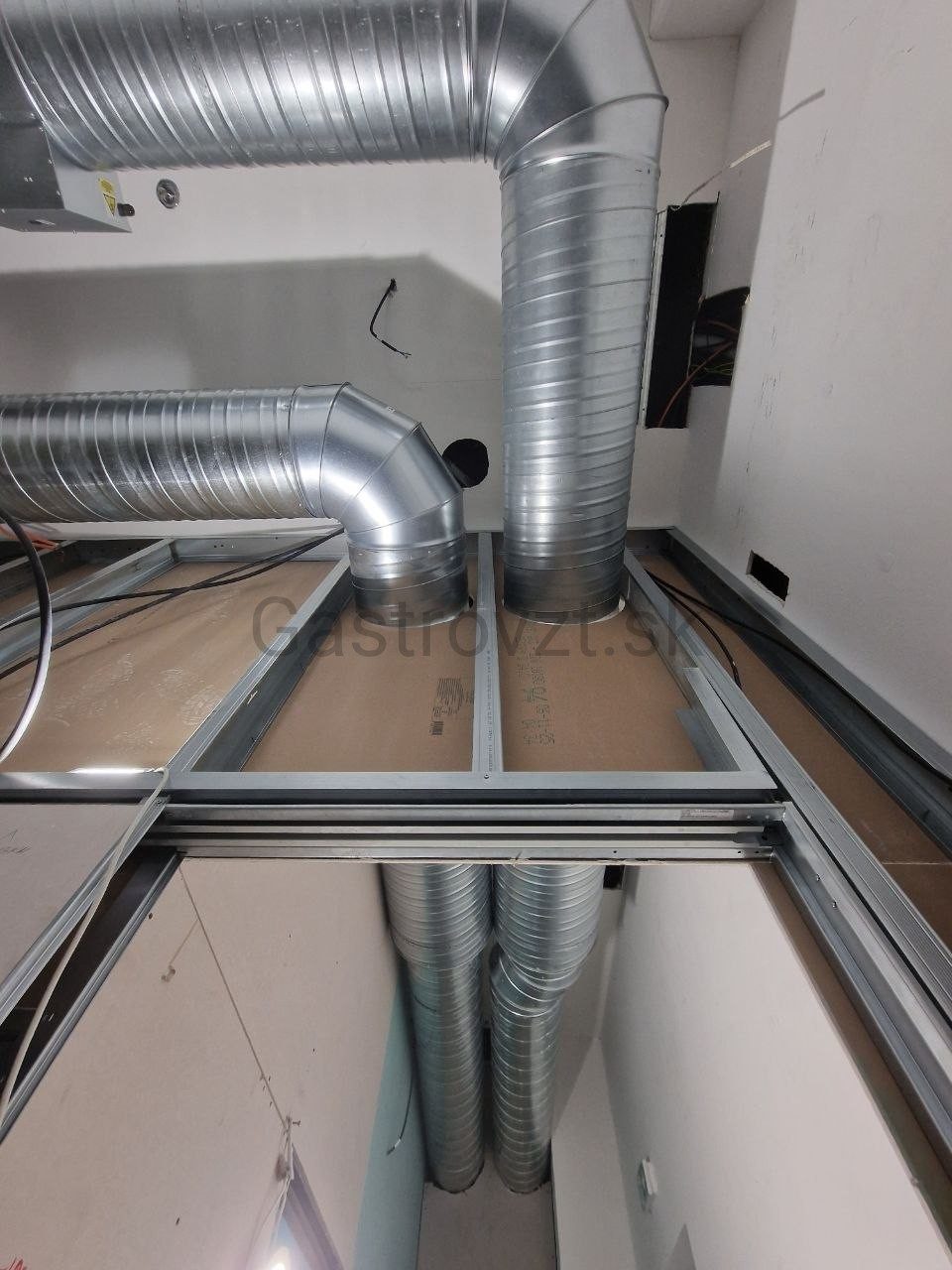

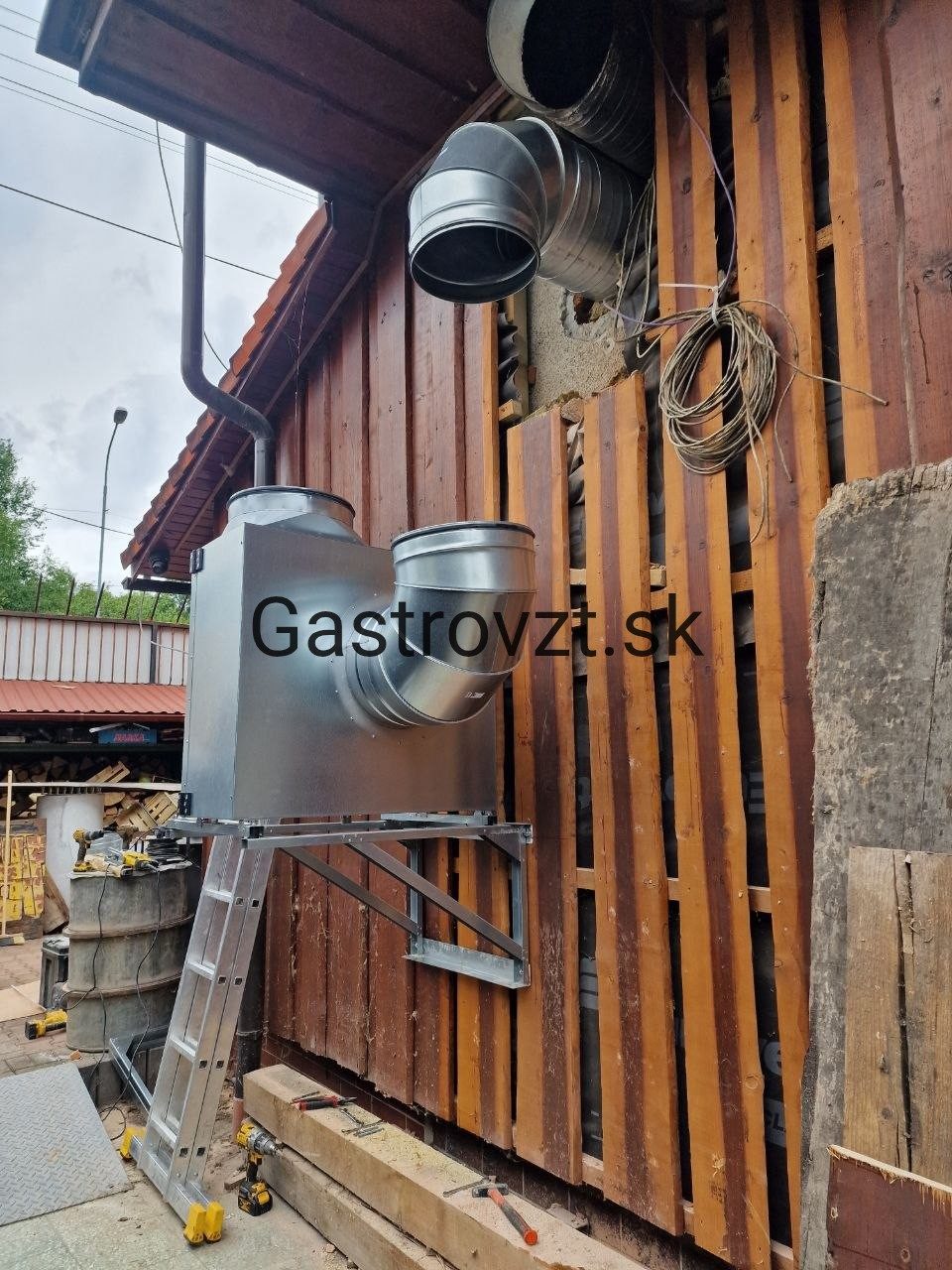

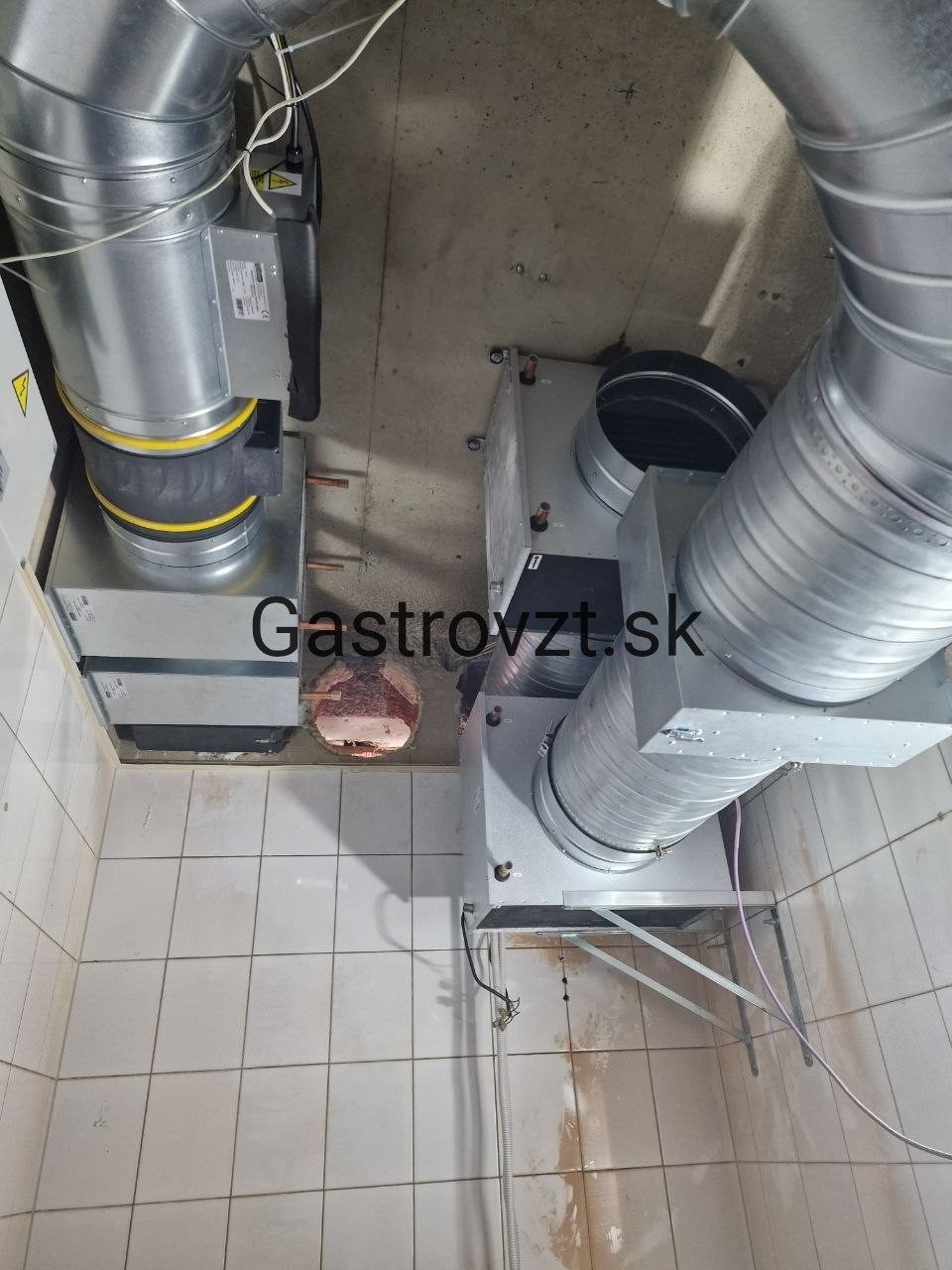

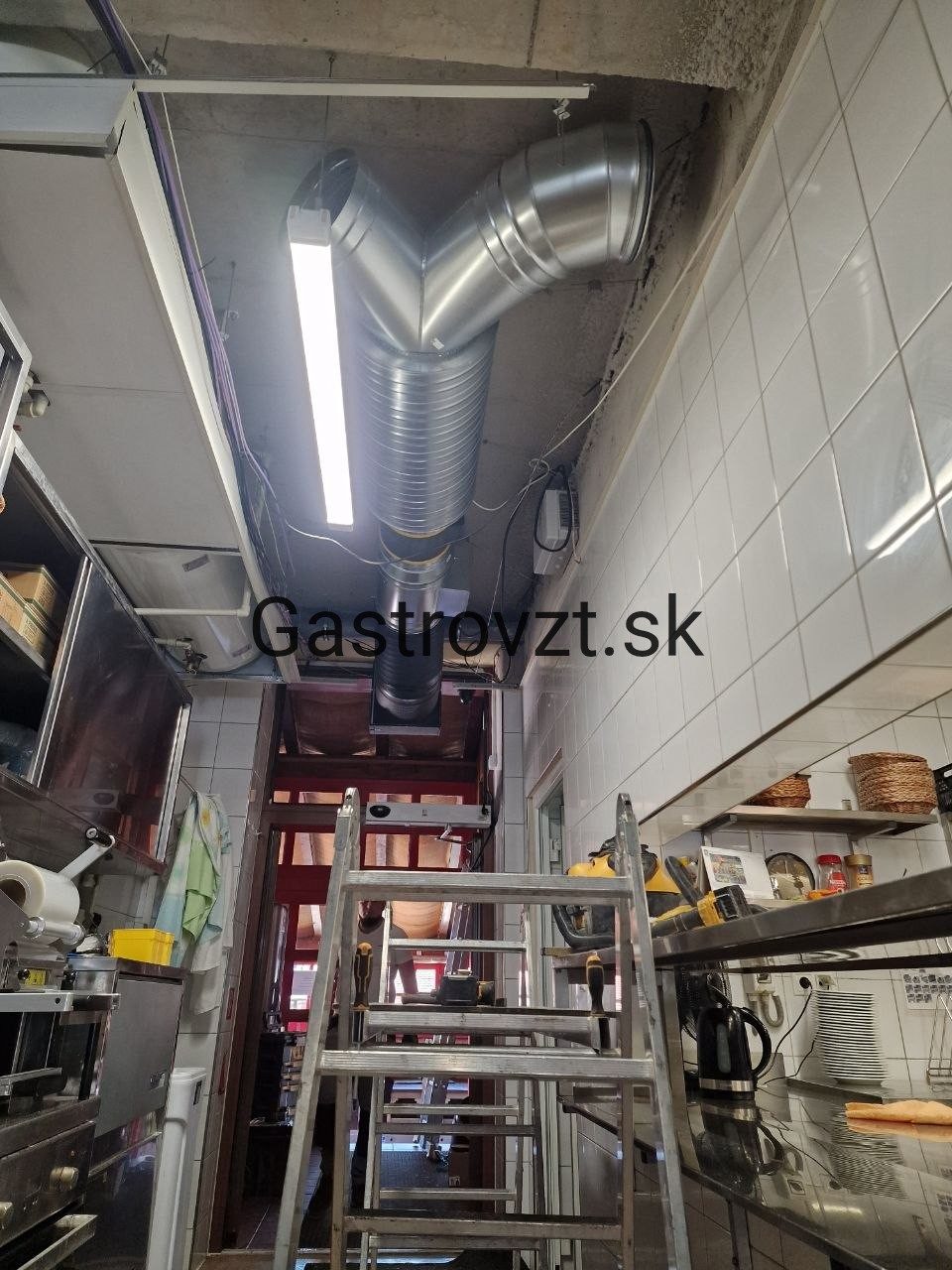

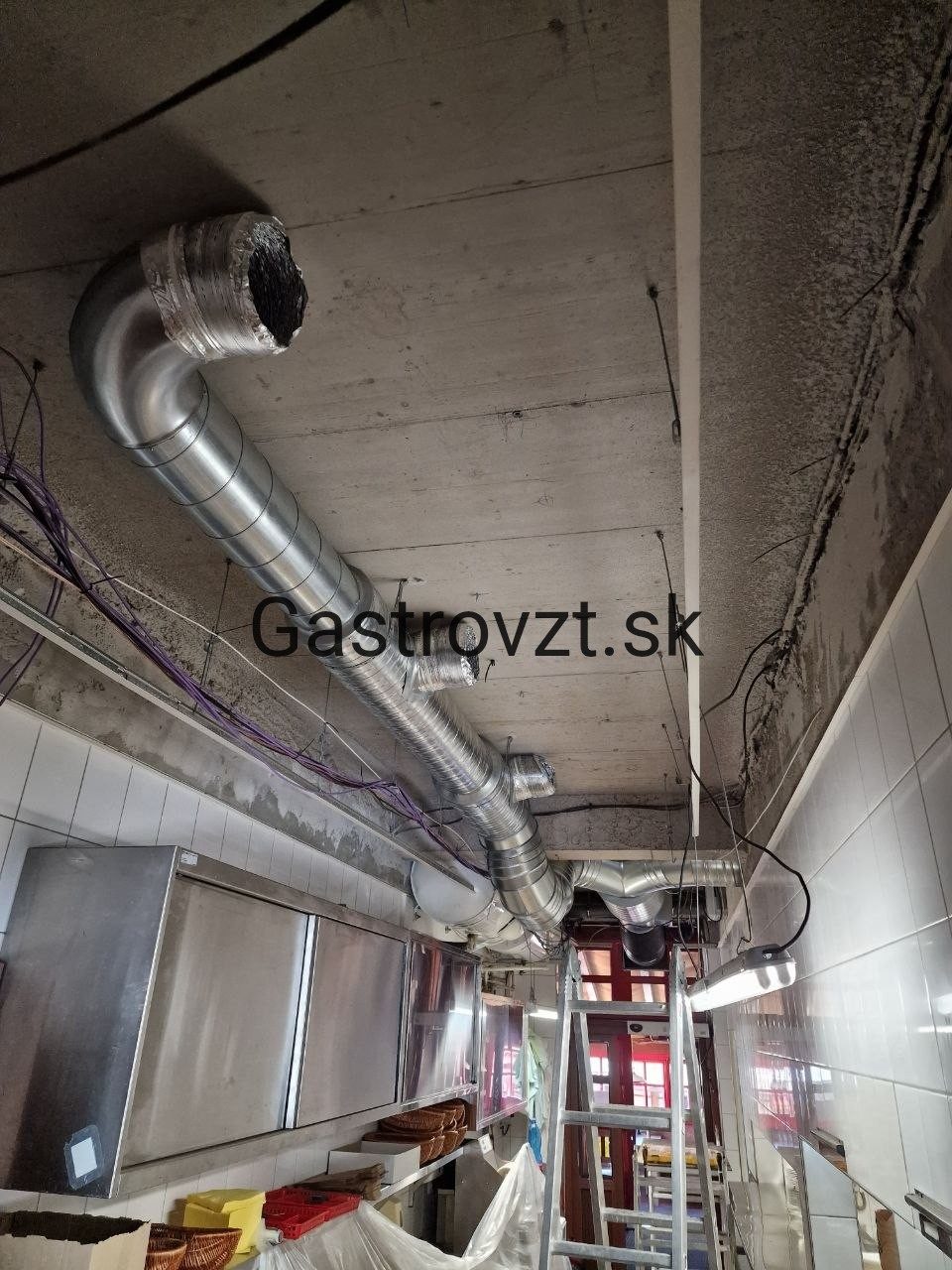

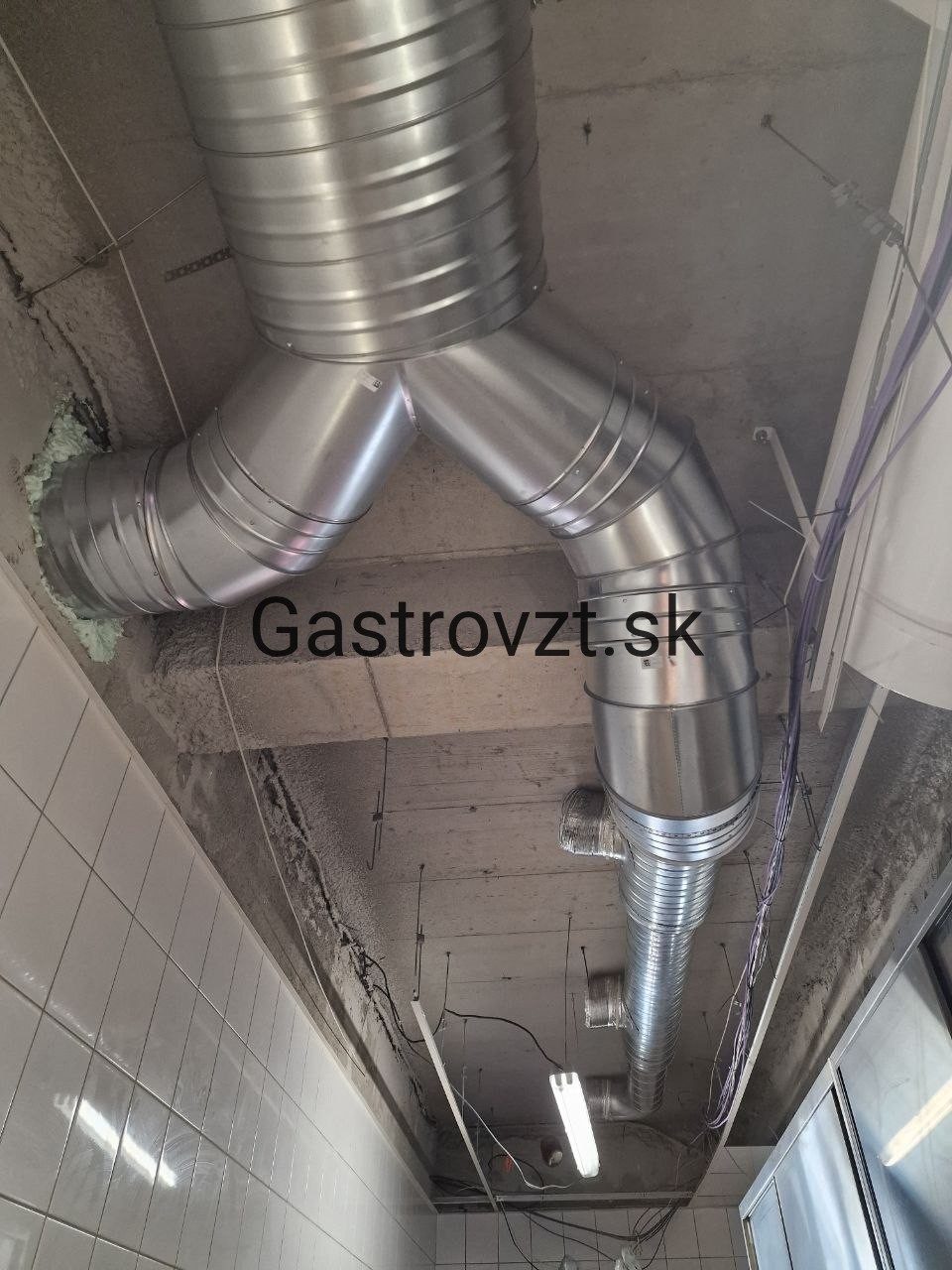

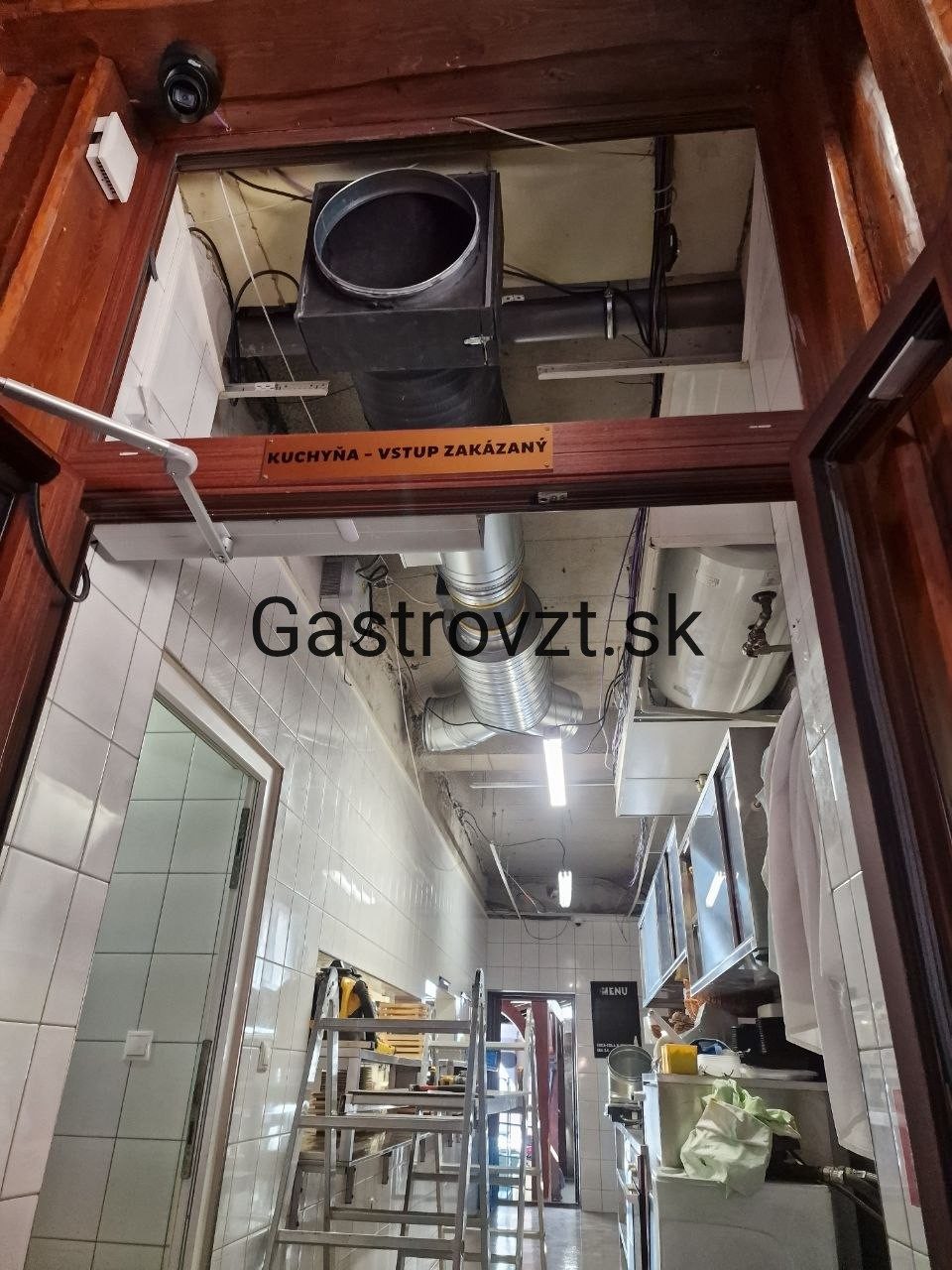

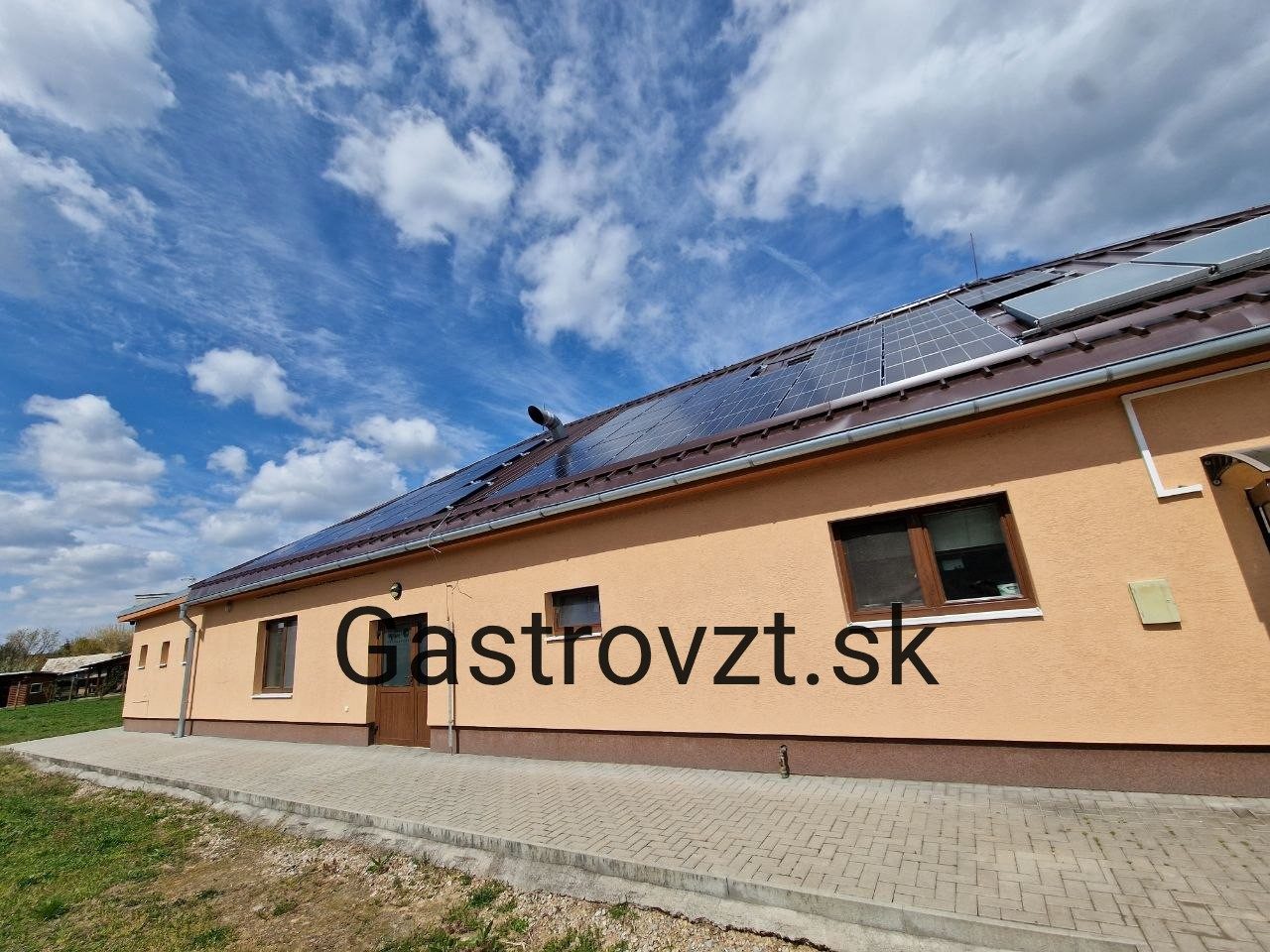

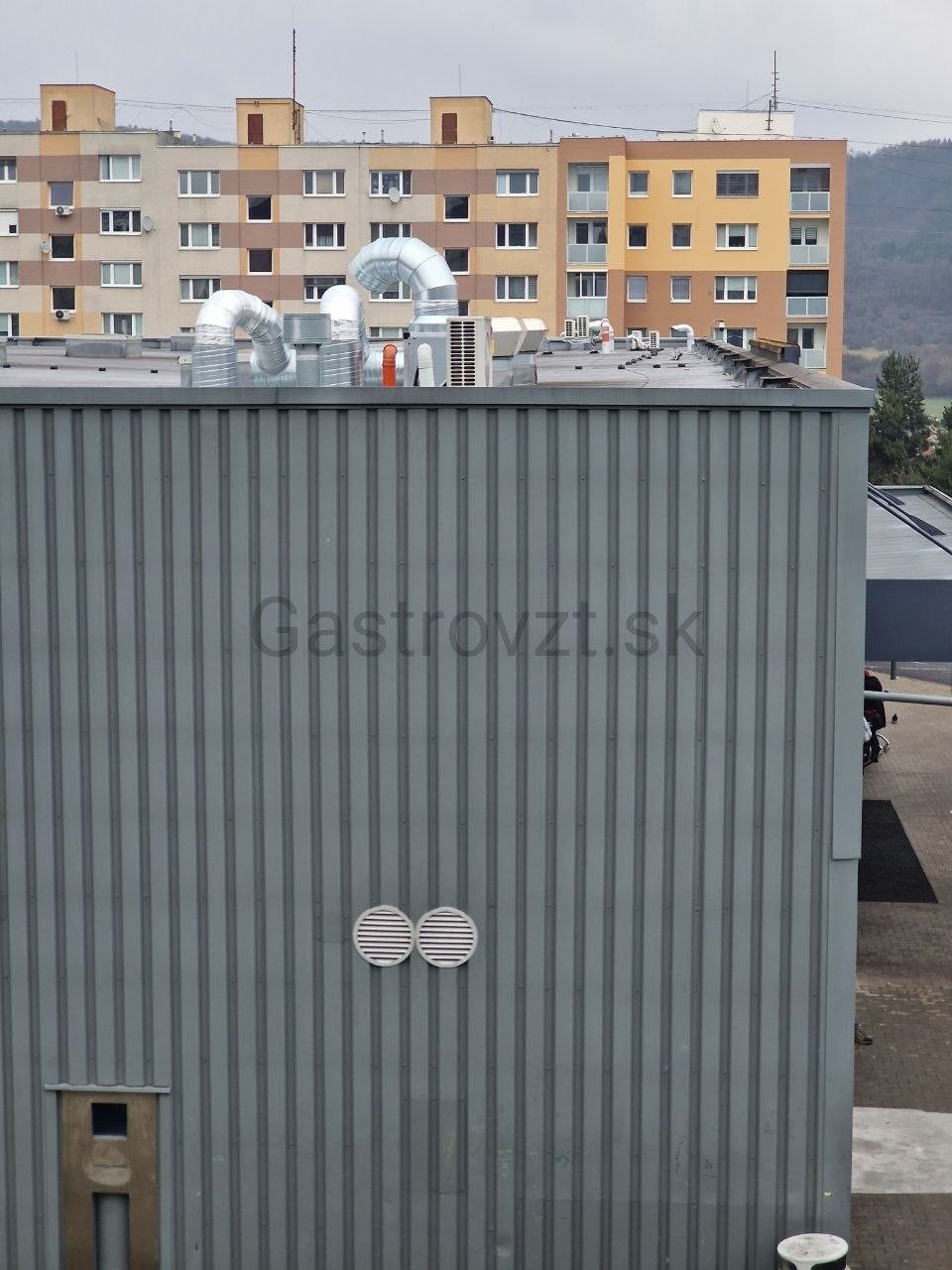

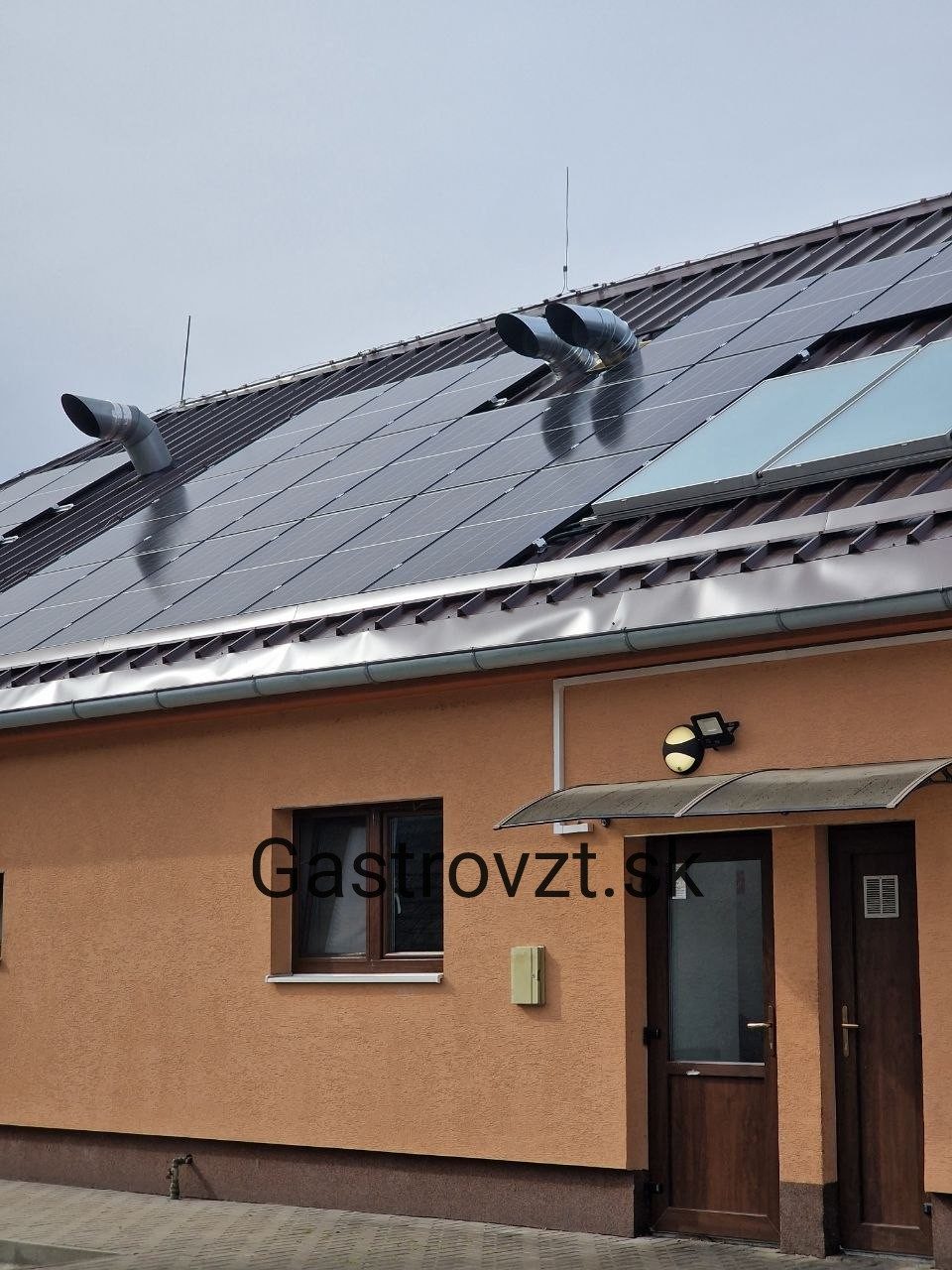

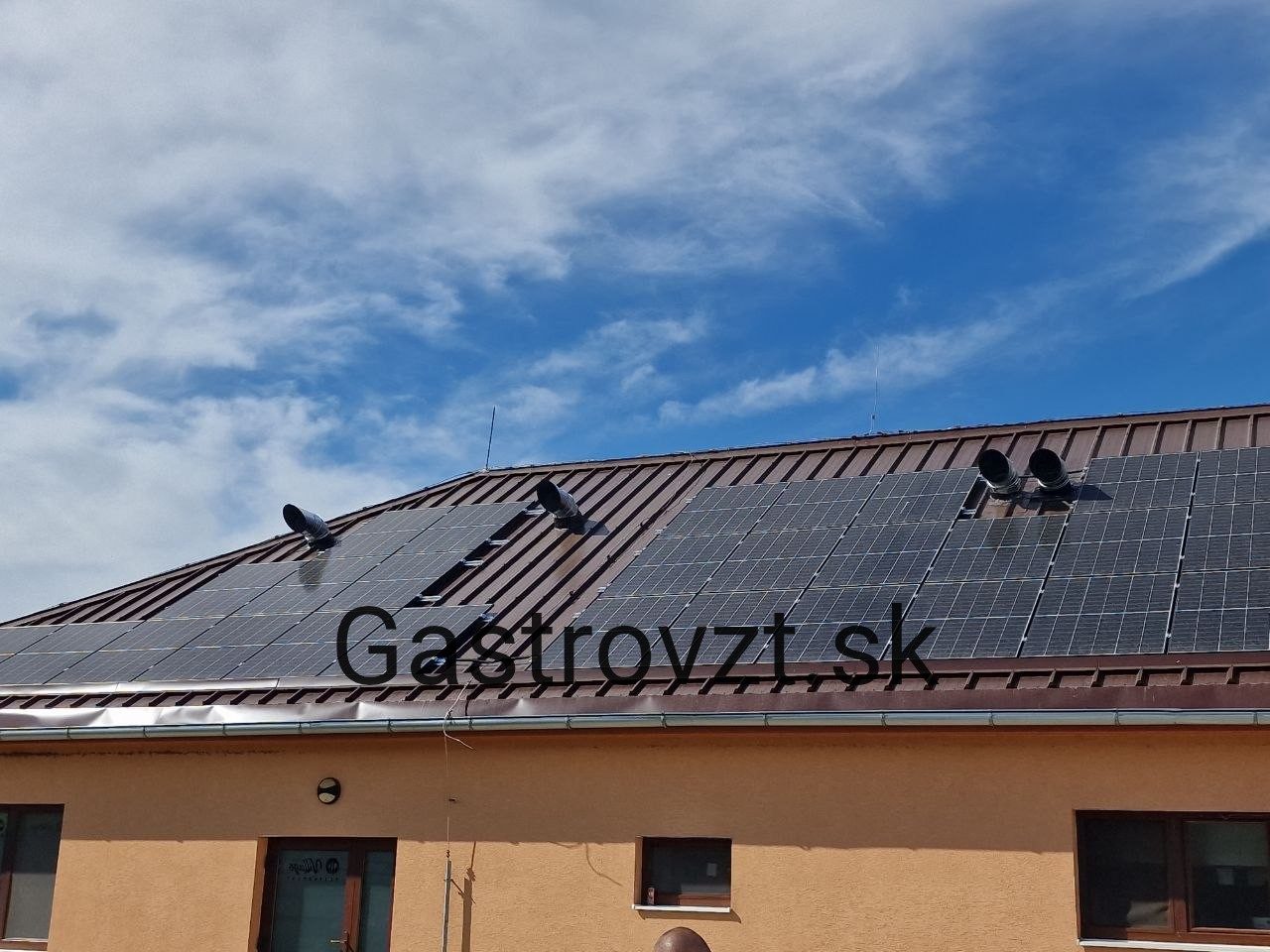

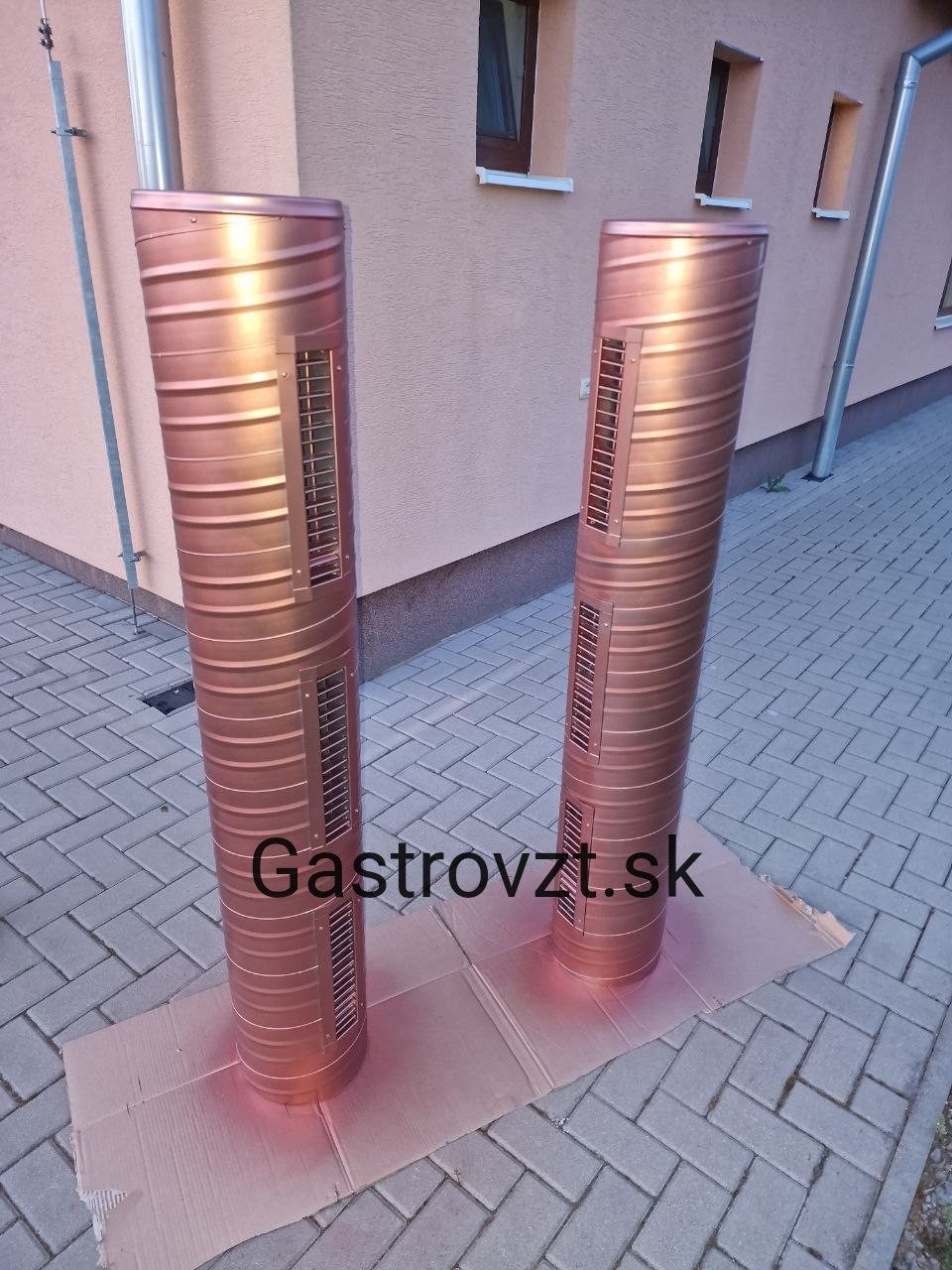

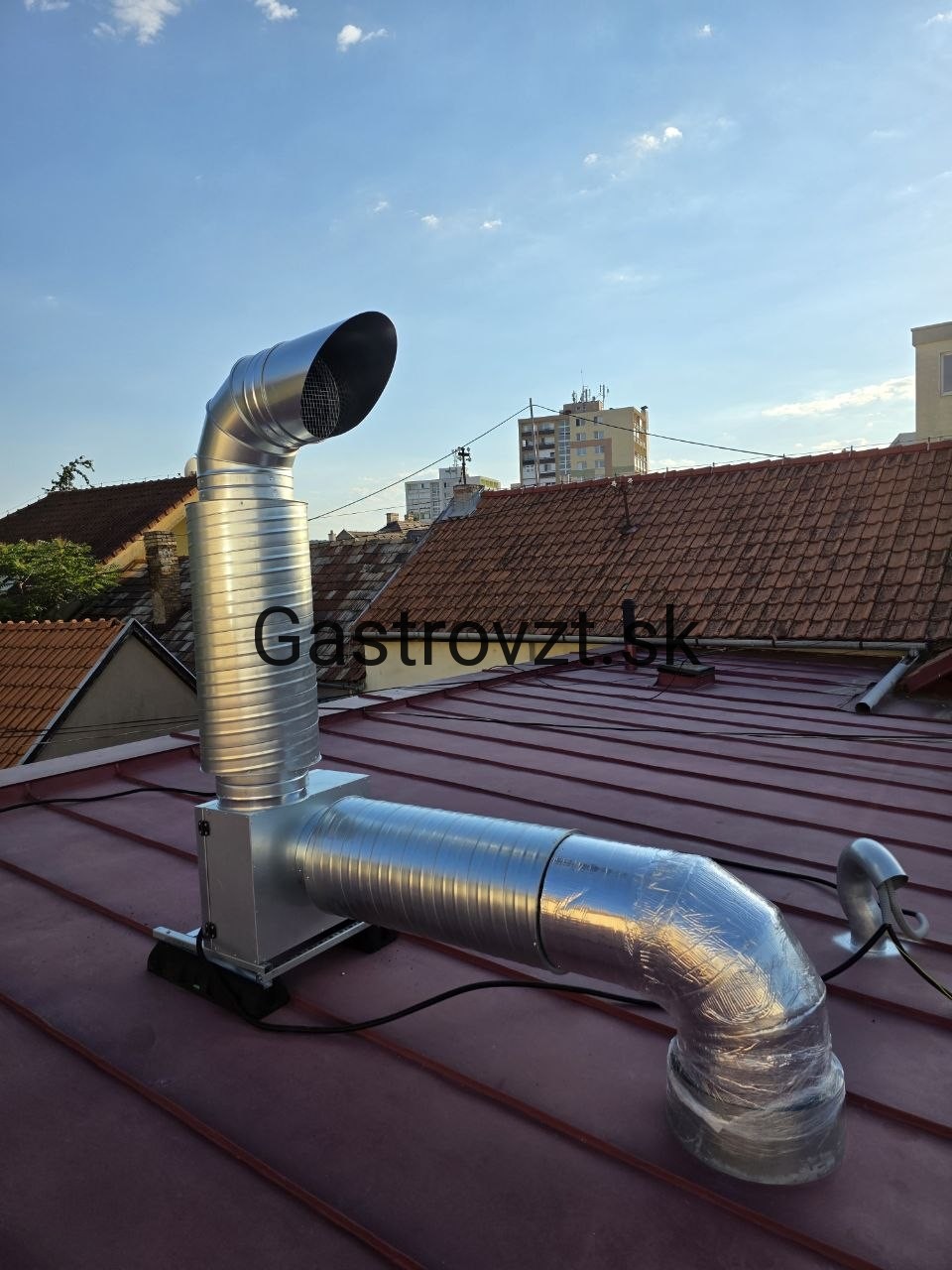

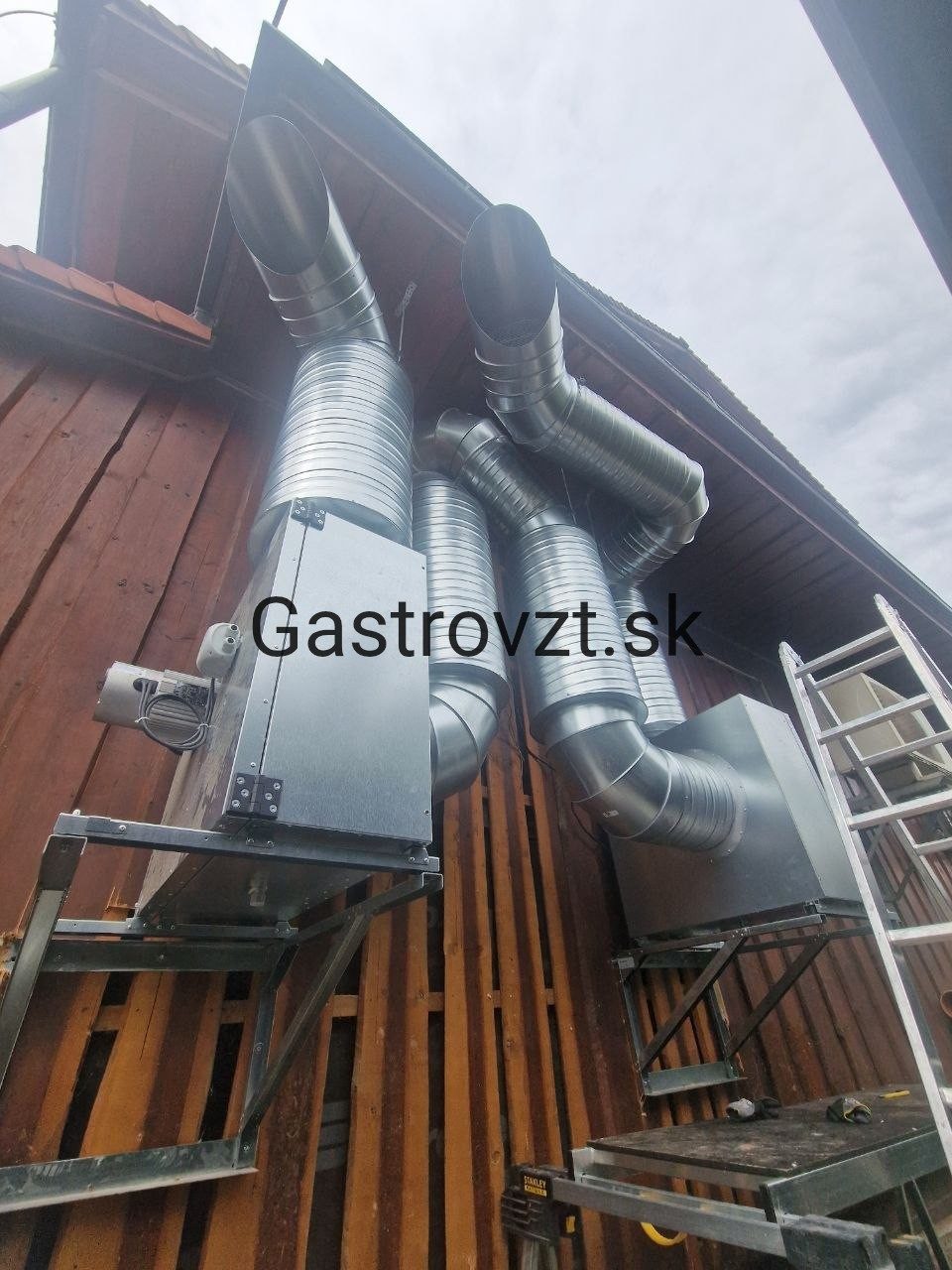

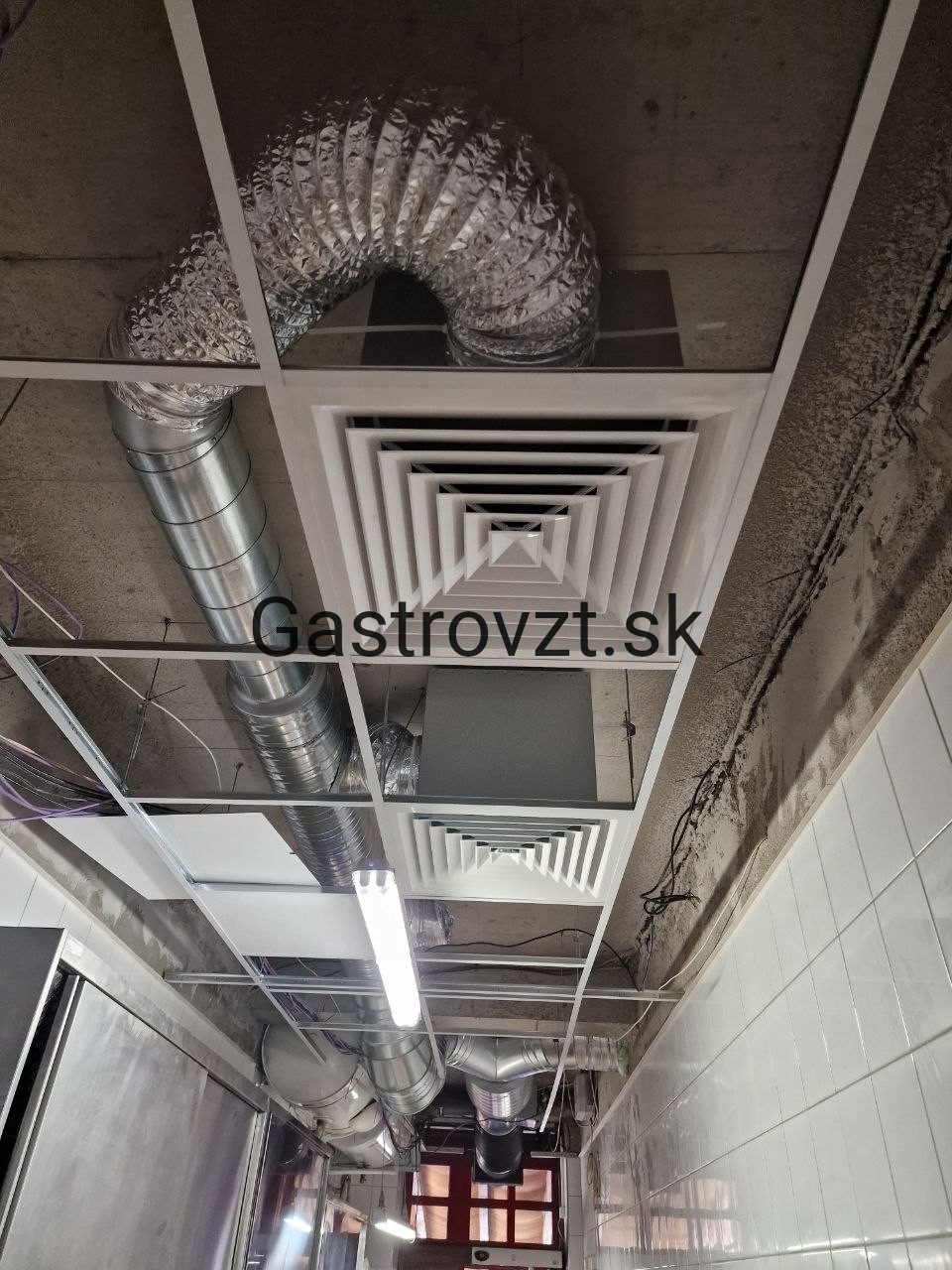

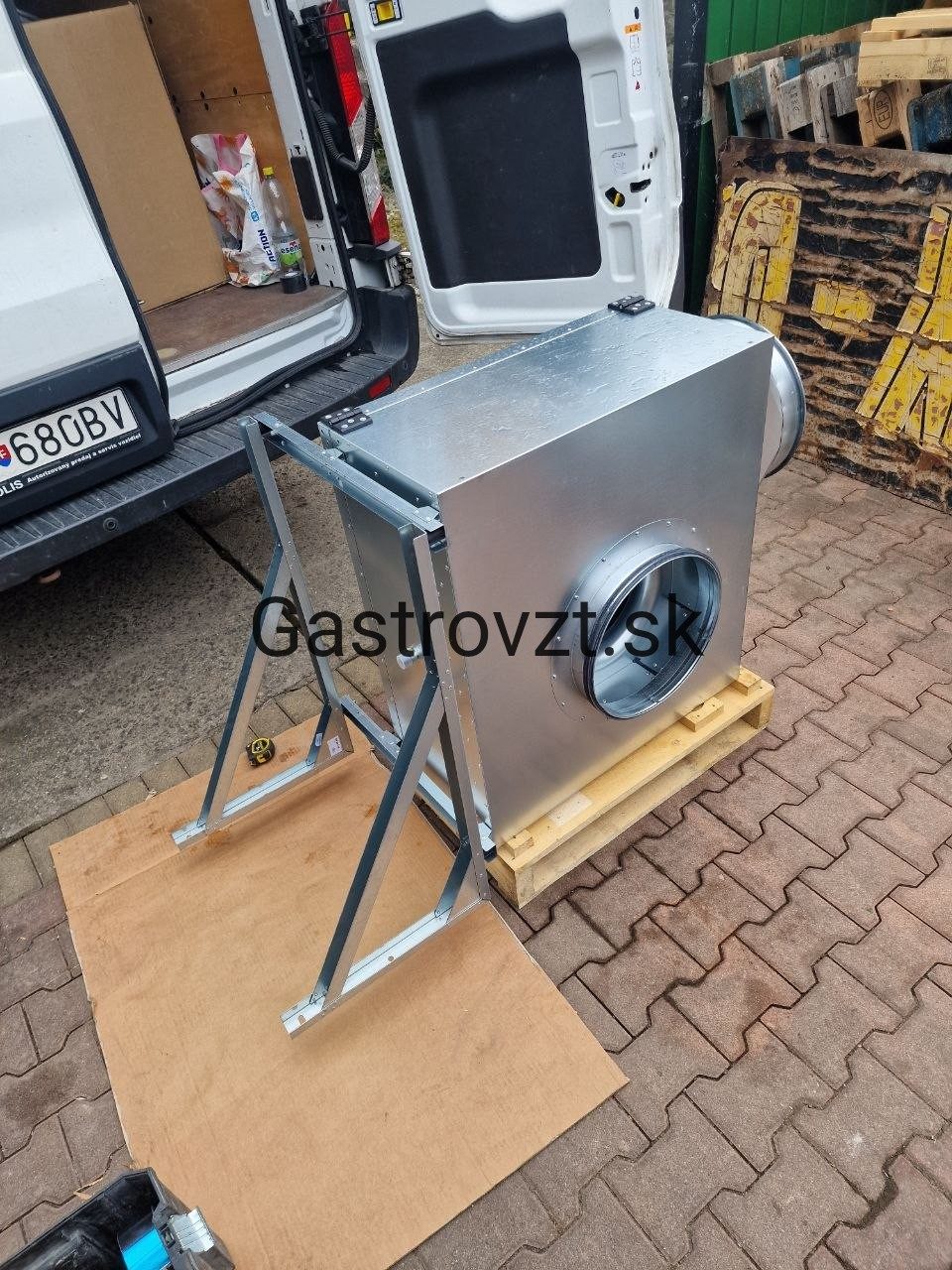

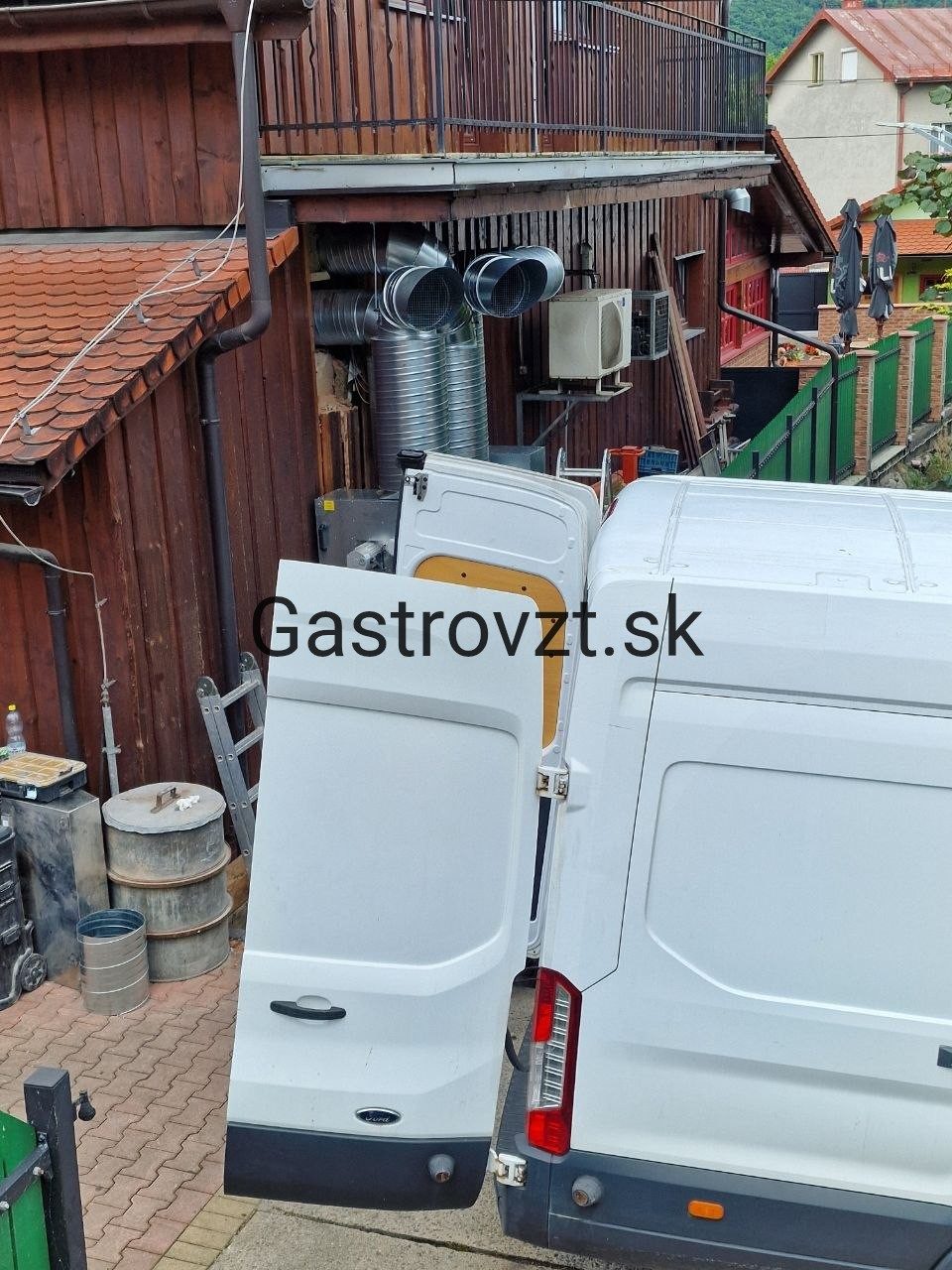

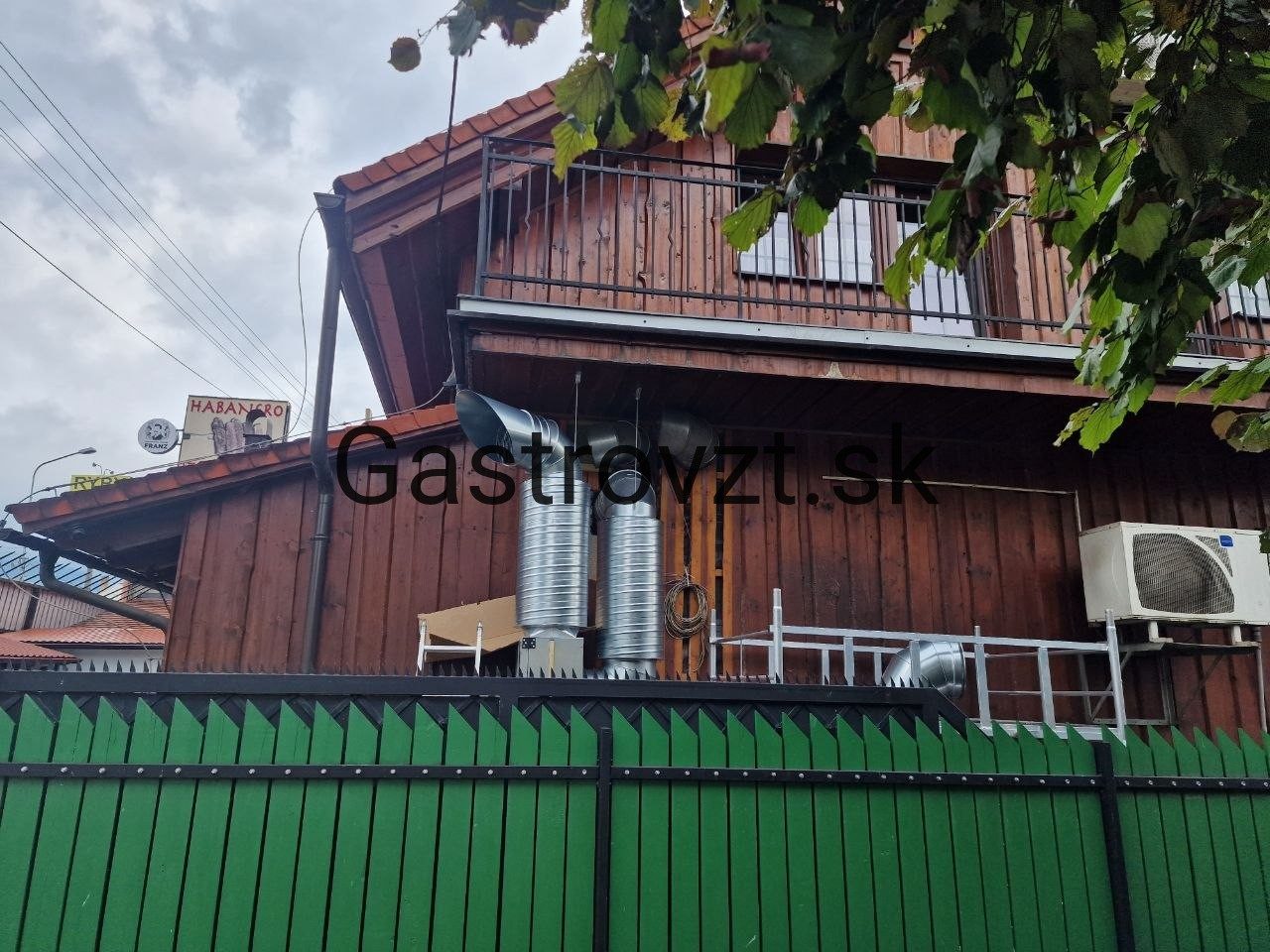

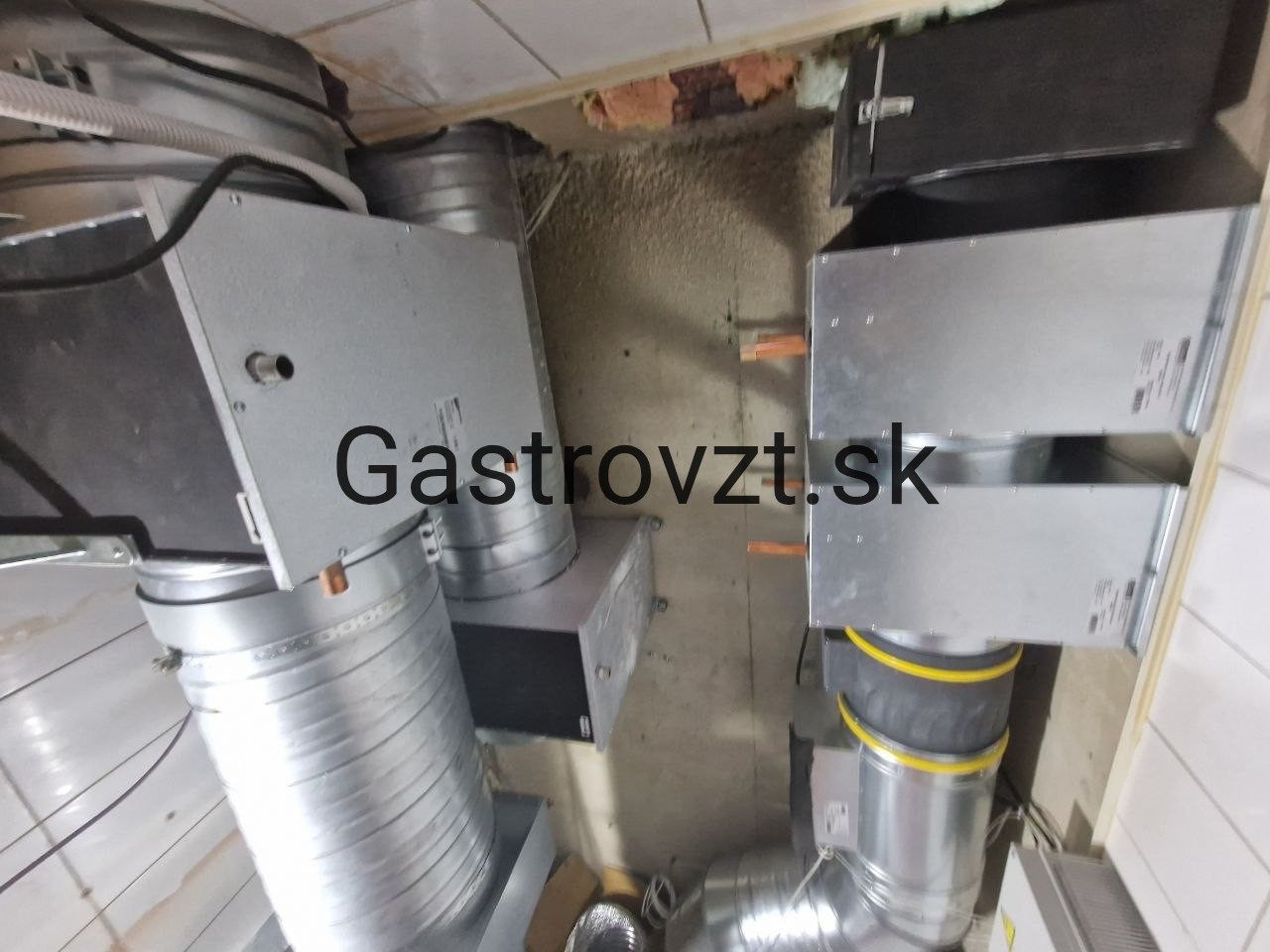

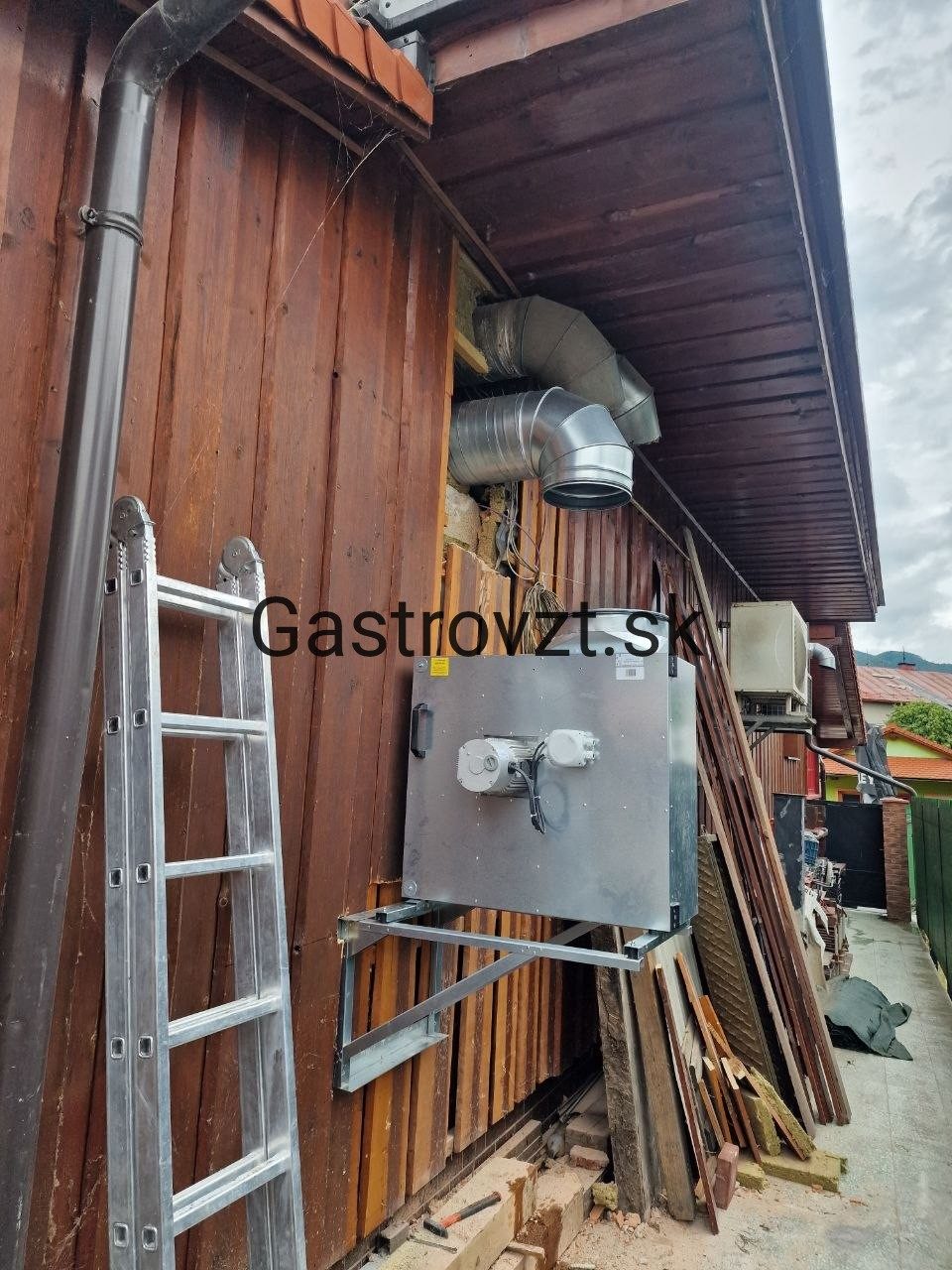

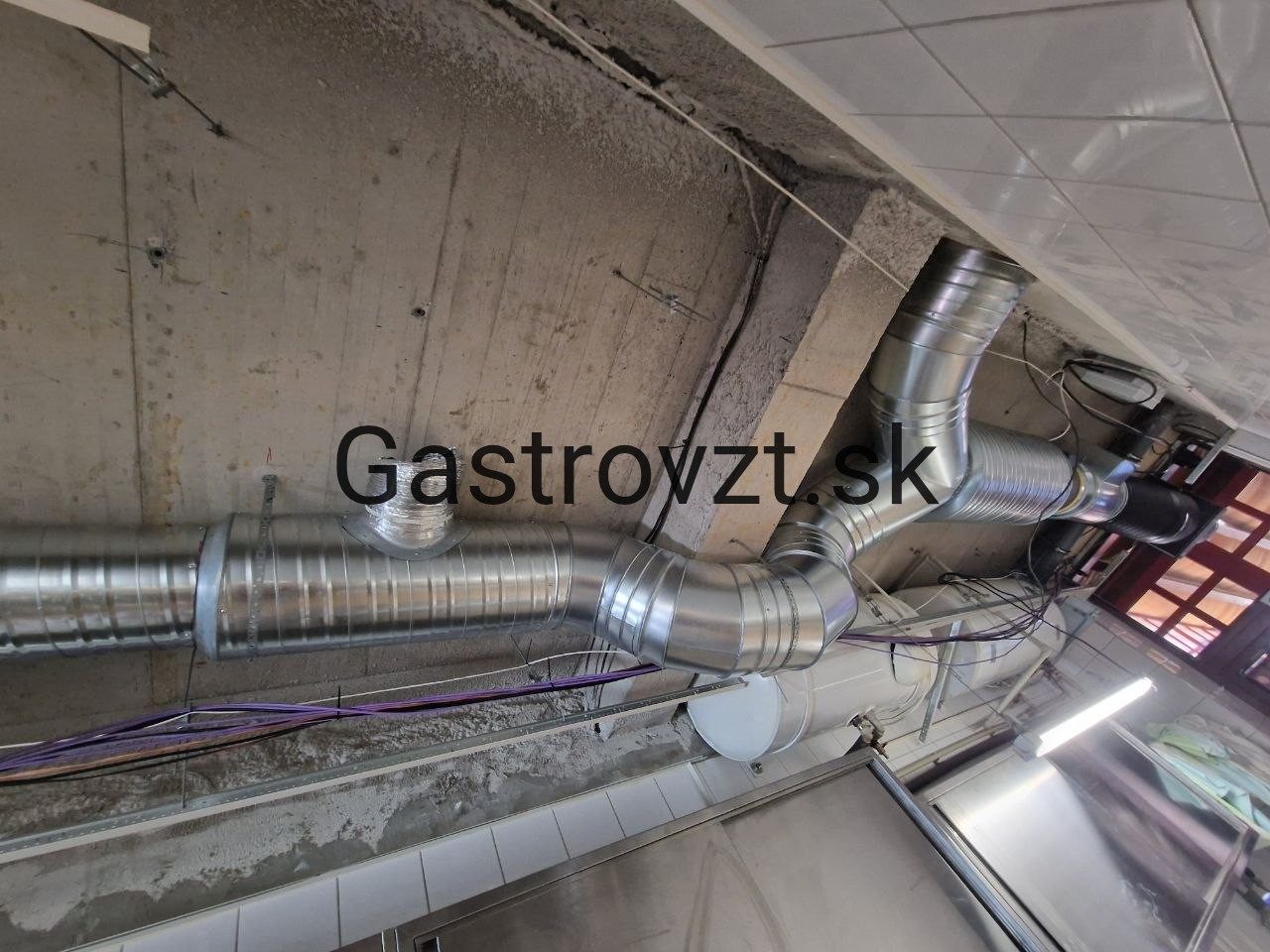

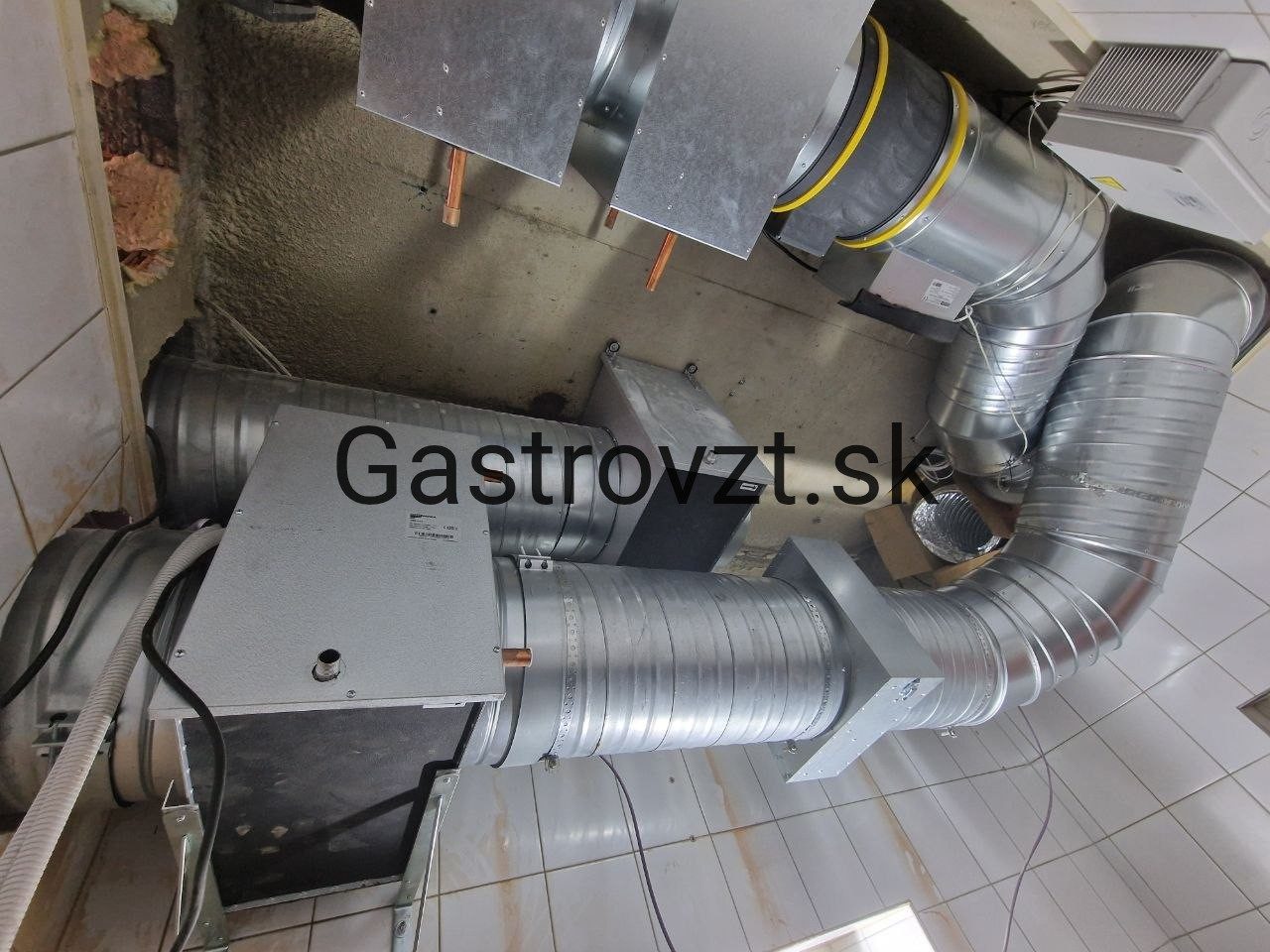

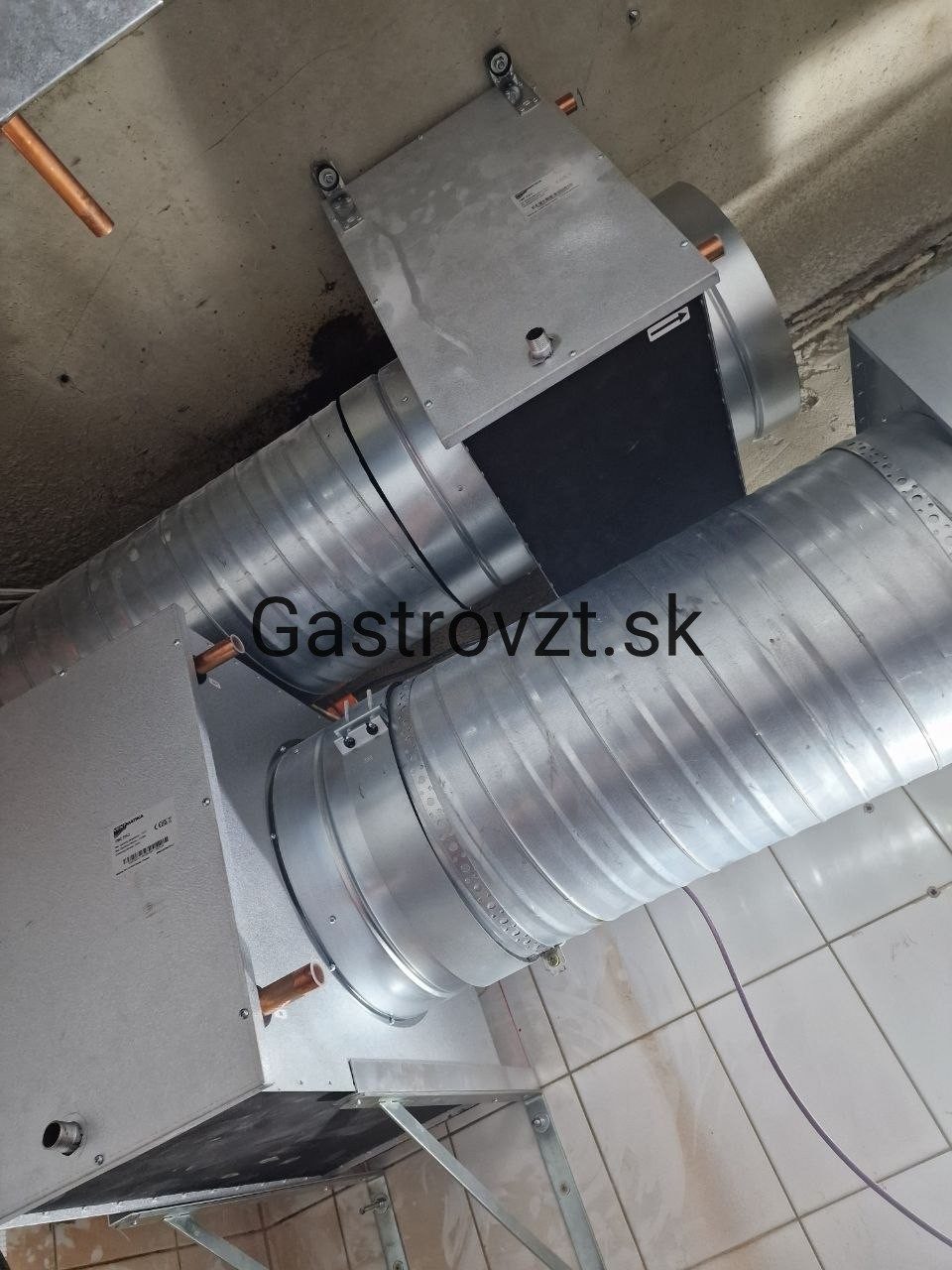

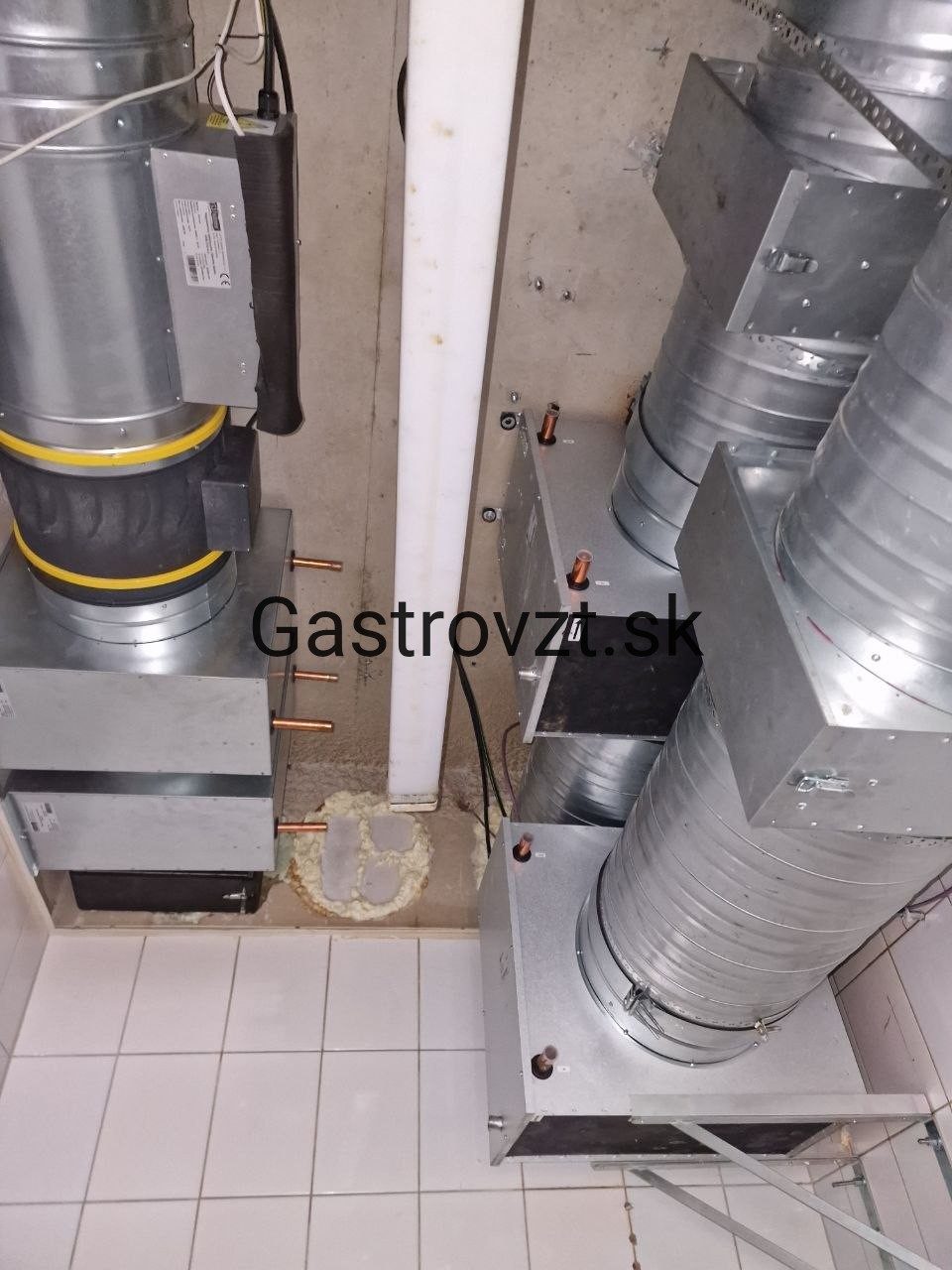

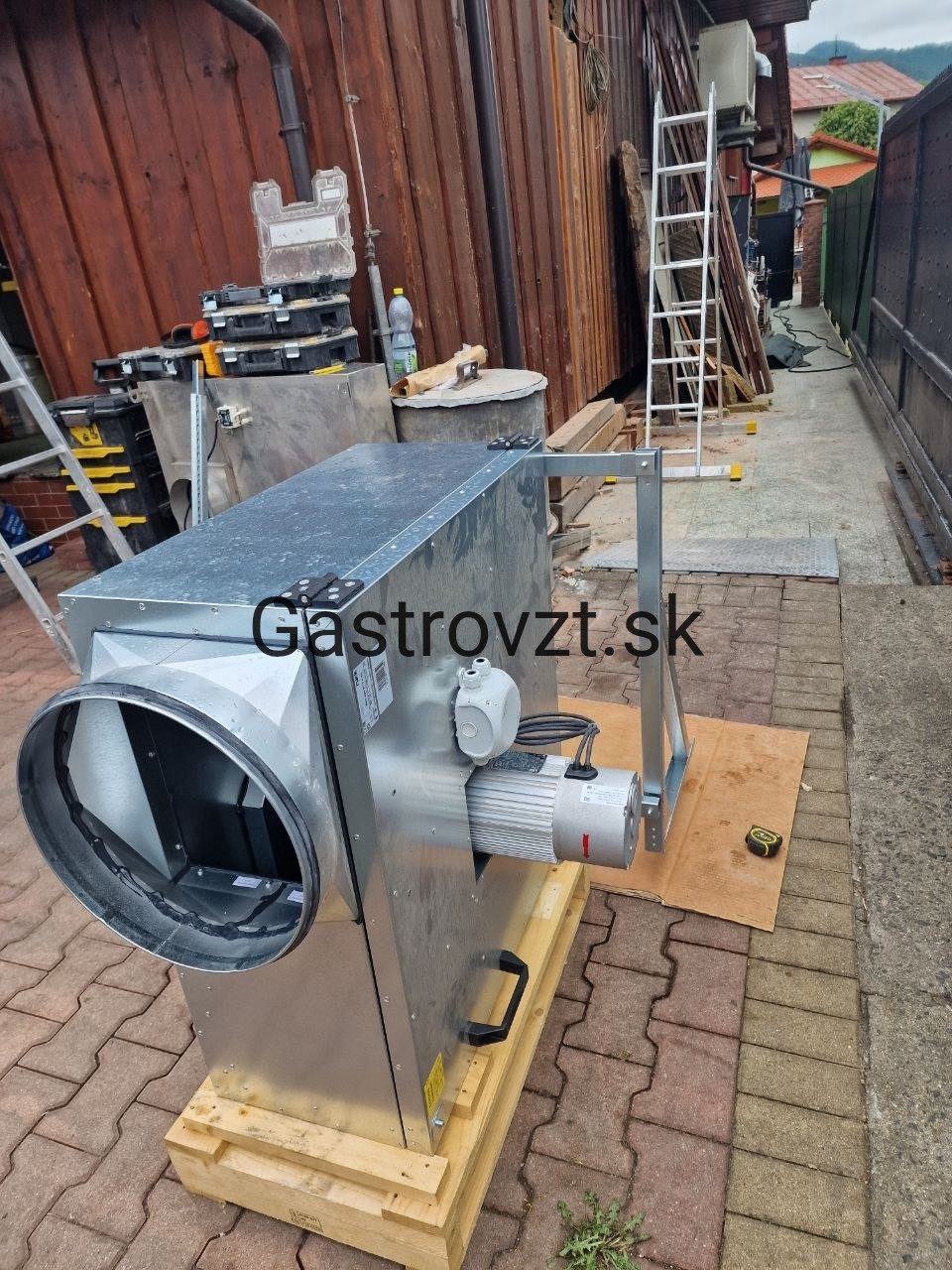

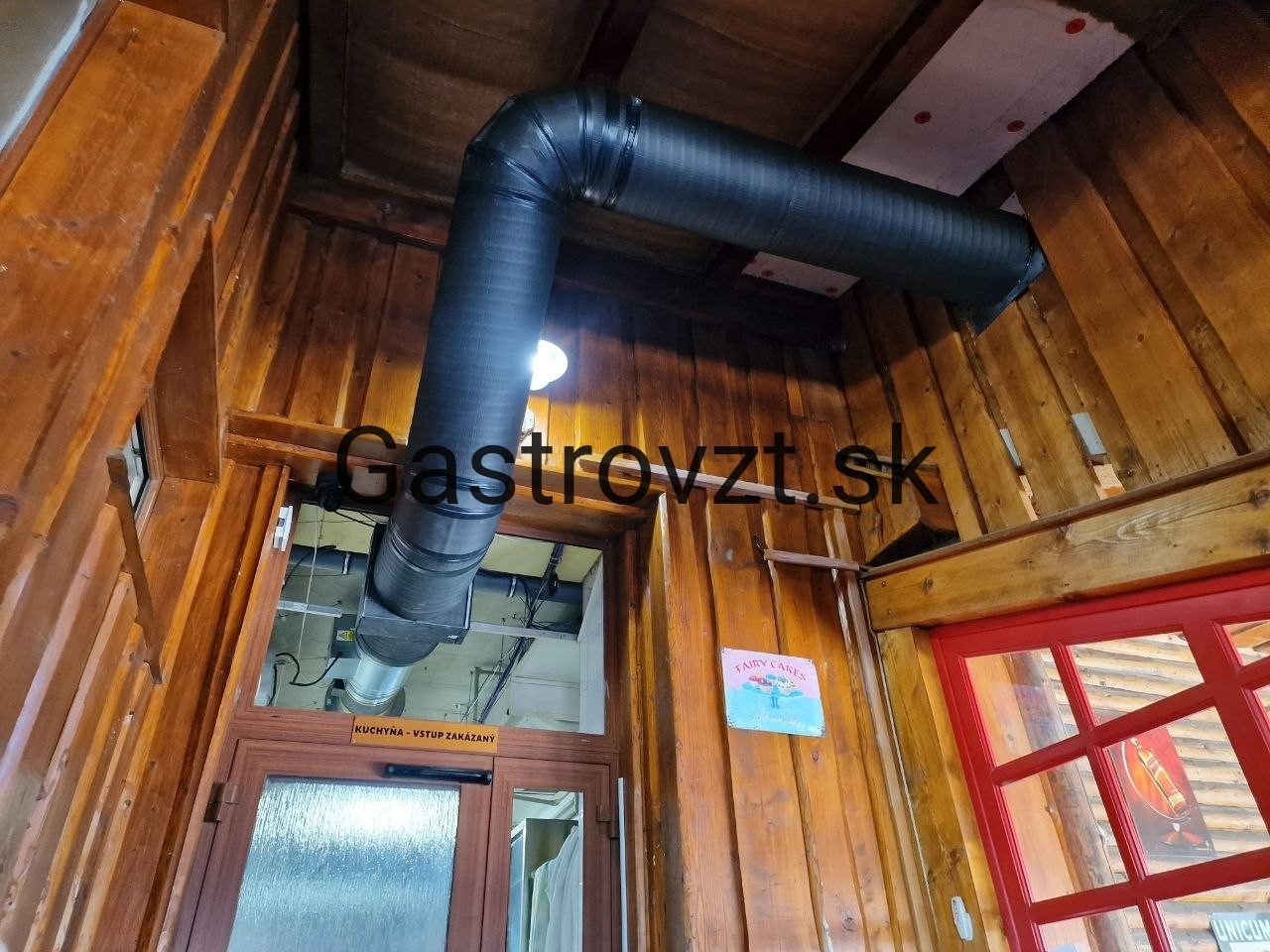

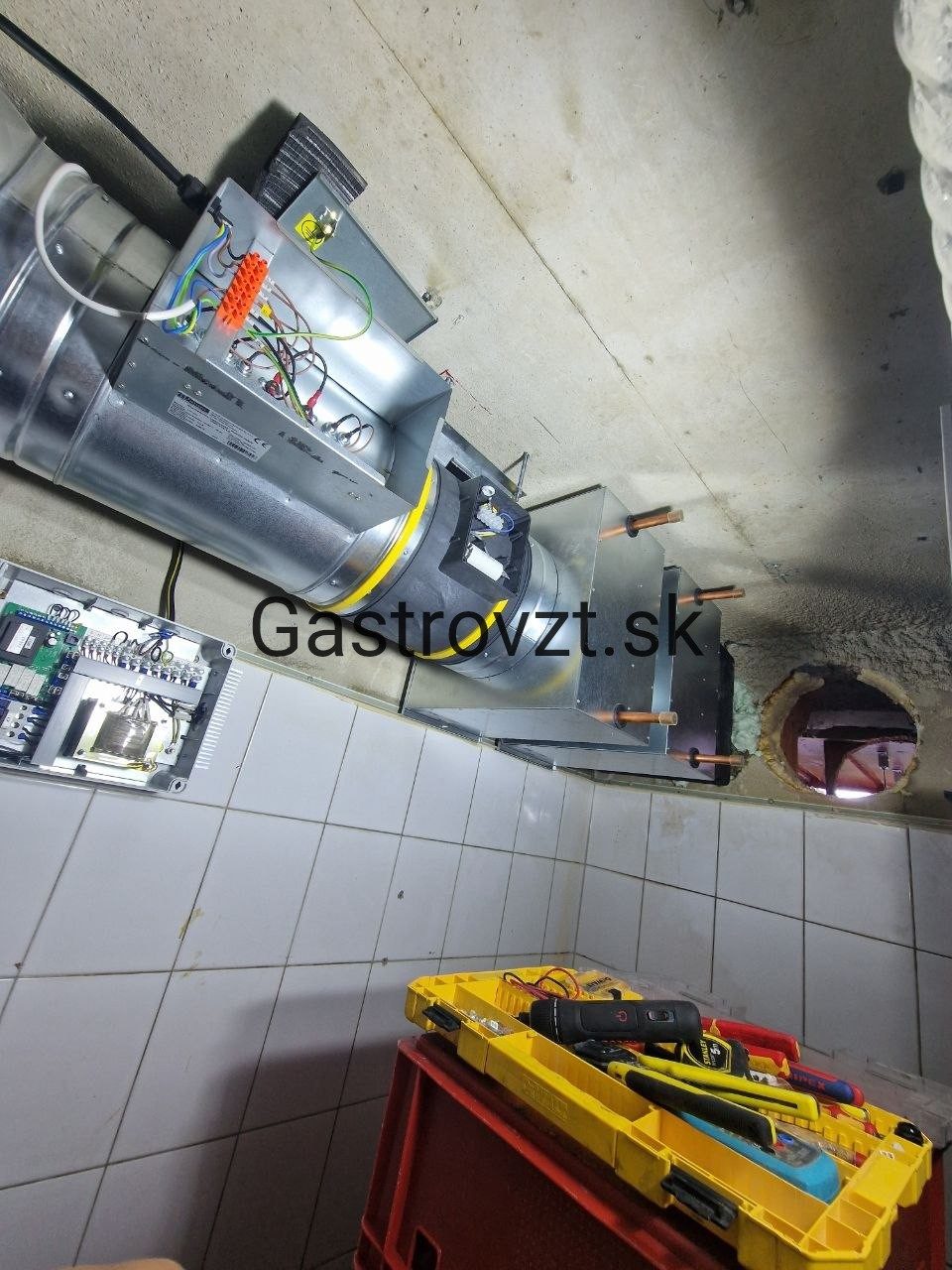

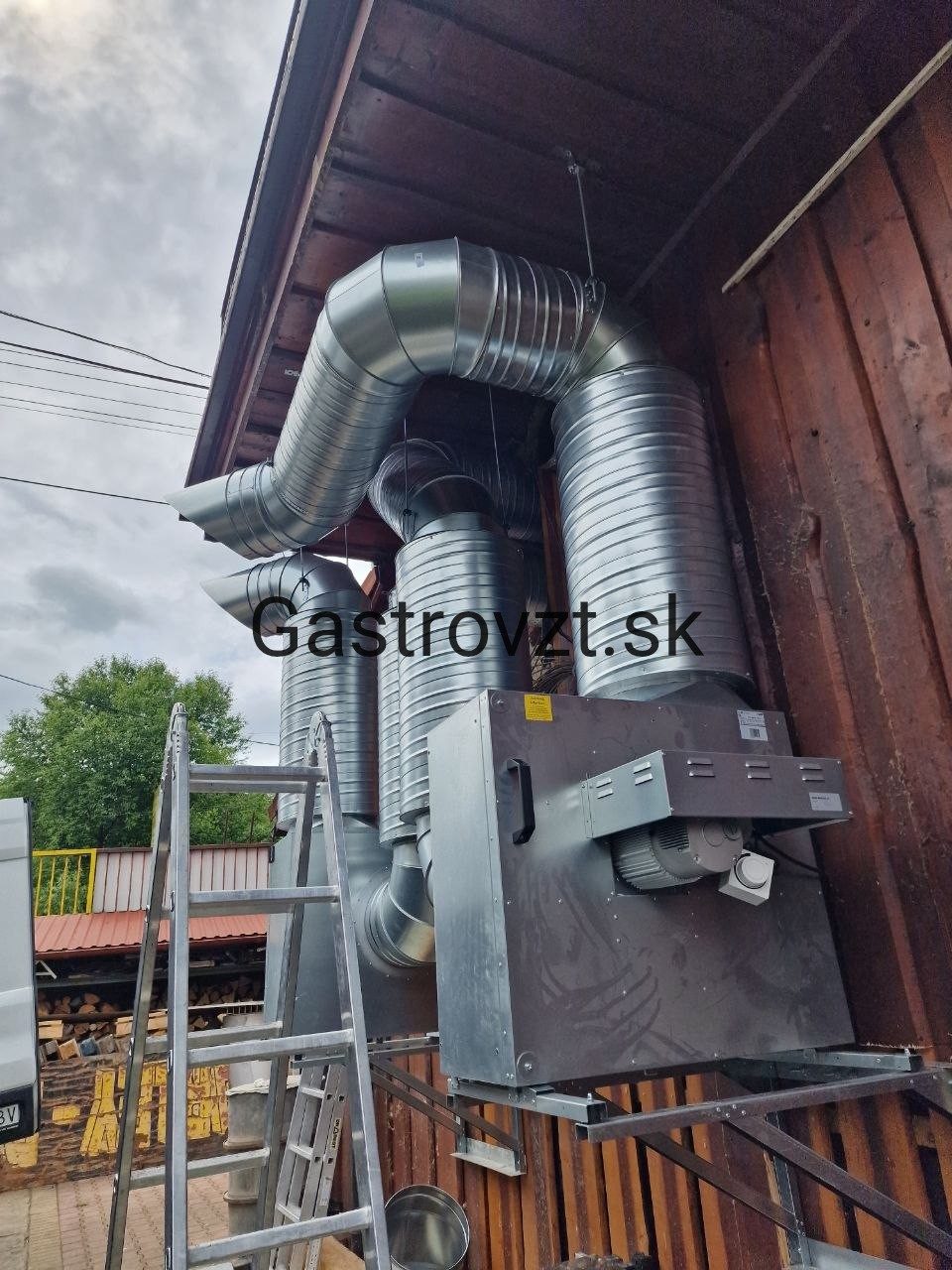

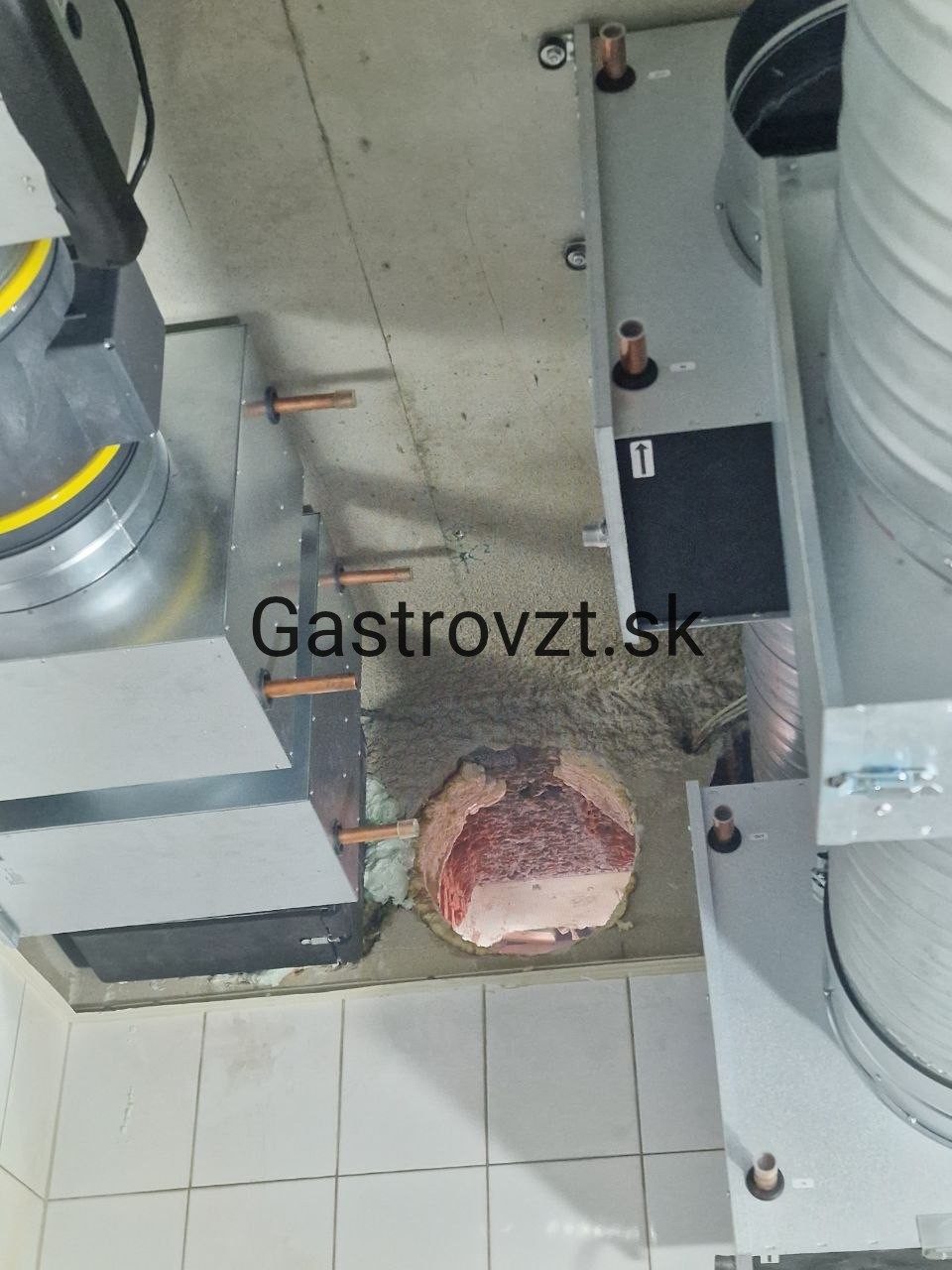

Solárne panely. Počas realizácie sa ukázalo, že výfuk vzduchu smerom k solárnym panelom nie je prípustný. Trasu odsávania sme preto preložili na opačnú stranu a práve na strane s panelmi sme naopak vybudovali nasávanie čerstvého vzduchu pre prívodné systémy. Obmedzenie sa tak stalo súčasťou riešenia.

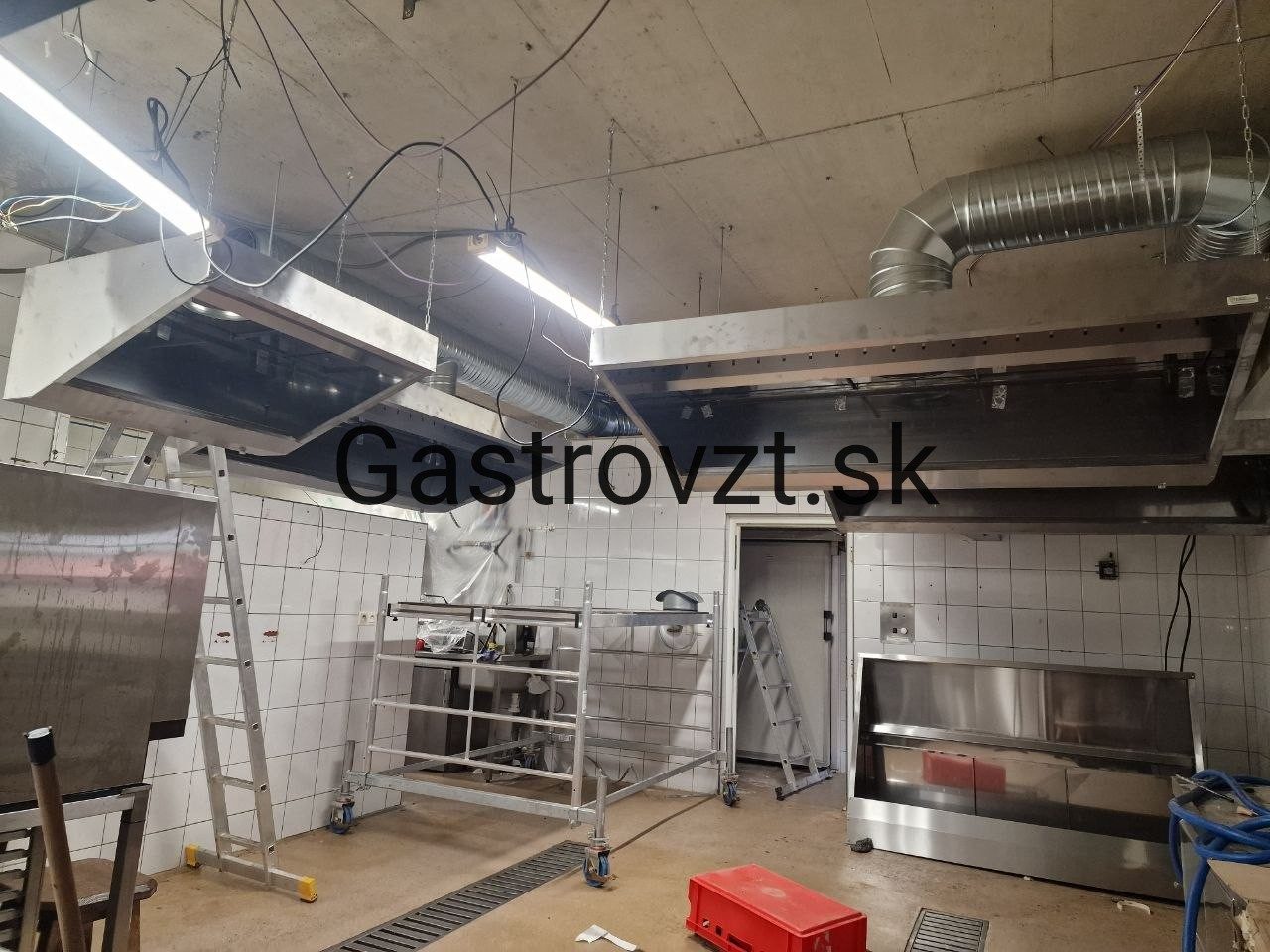

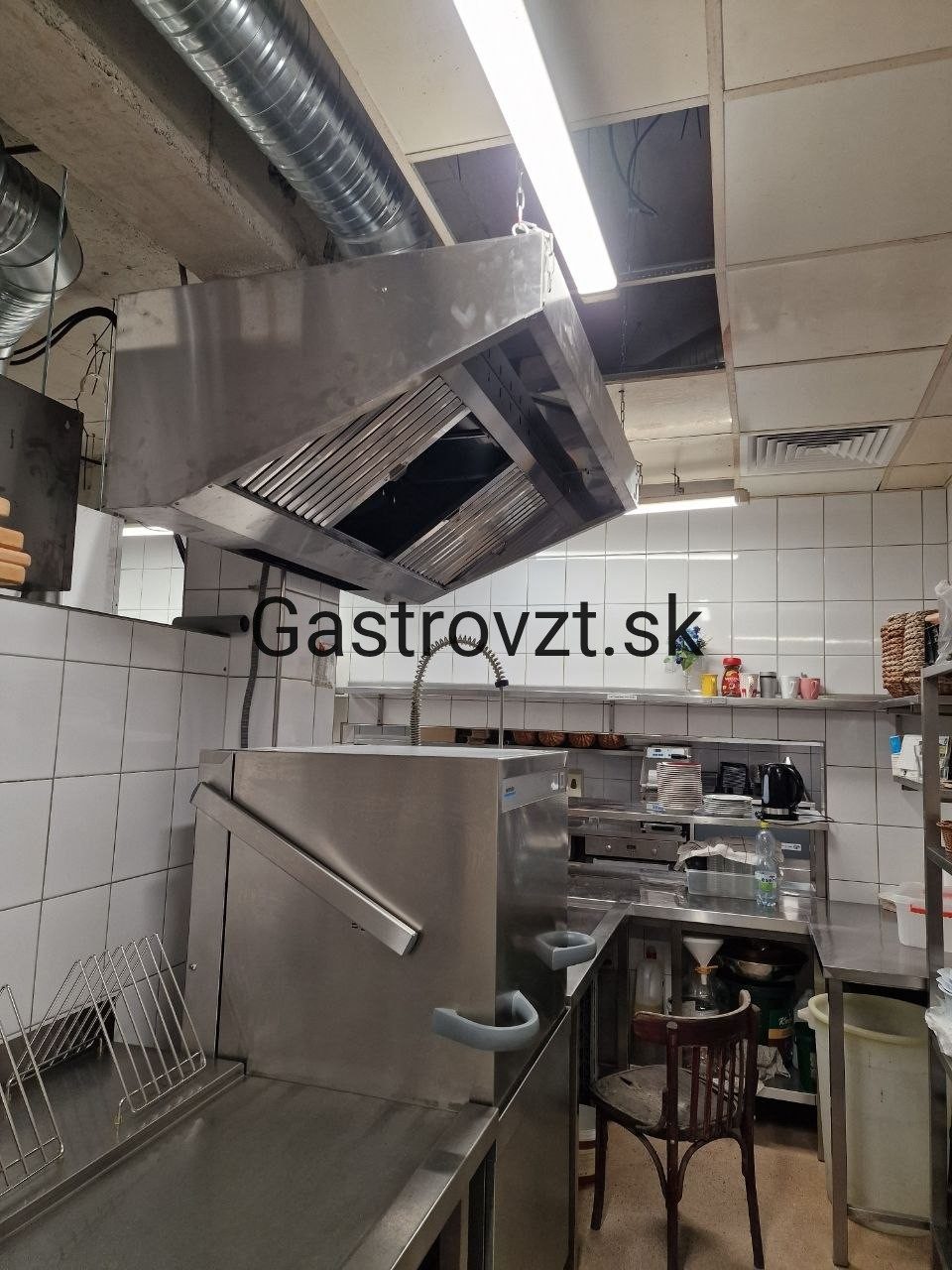

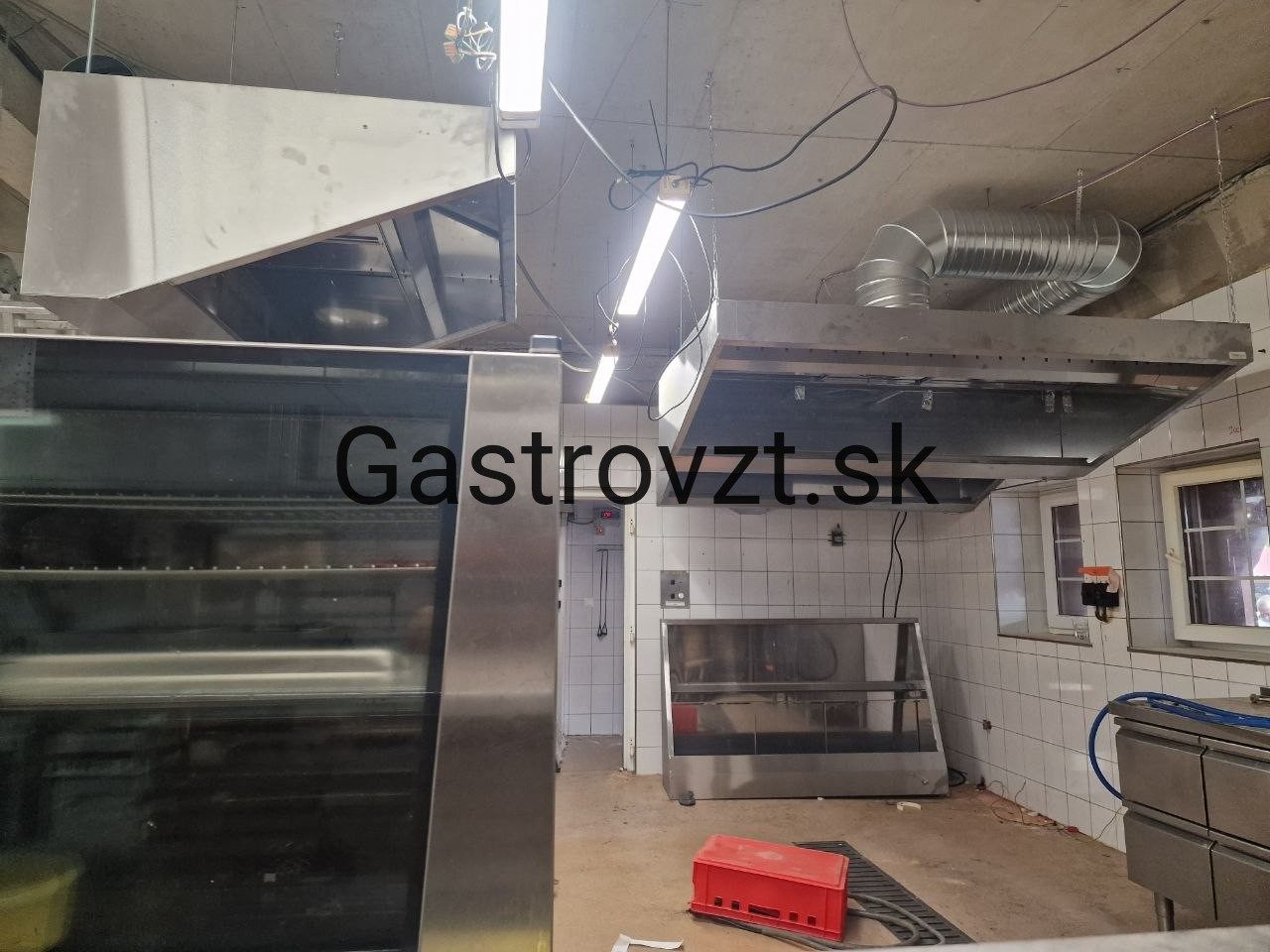

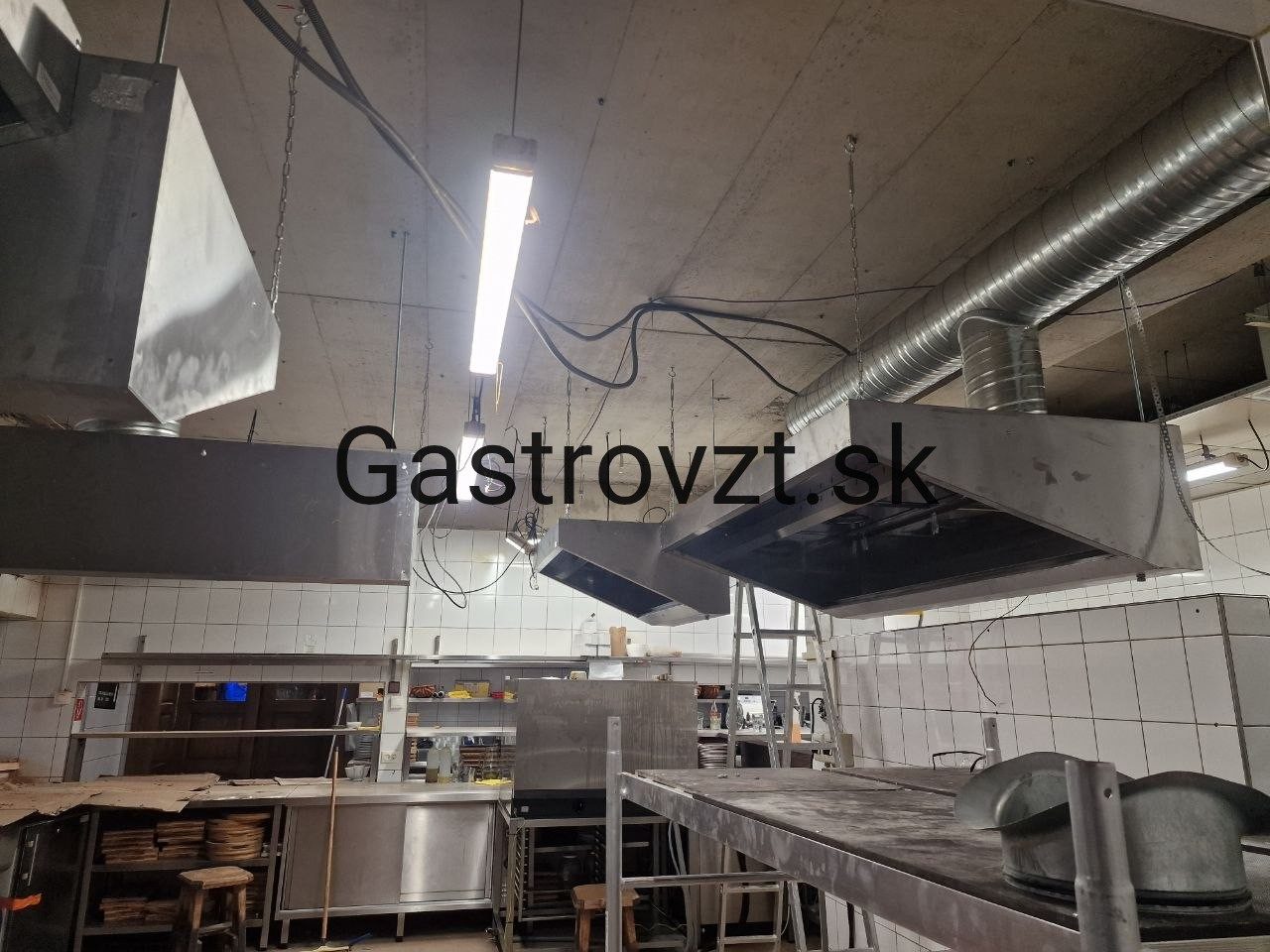

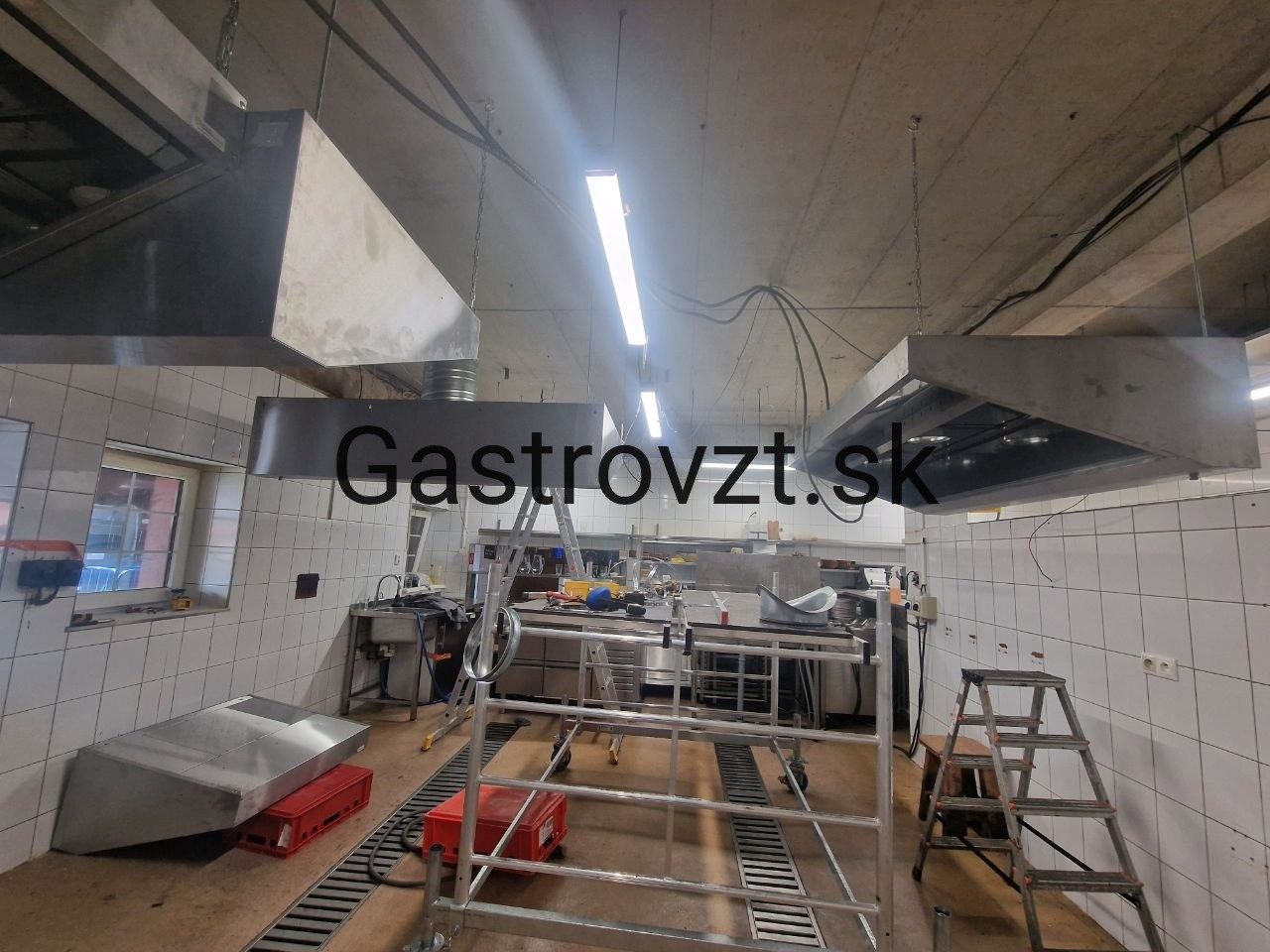

Filtre v cudzích digestoroch. Existujúce digestory mali labyrintové filtre, ktoré tuk zachytávajú slabo. Vymenili sme ich za sieťové — prerobili sme ich priamo na mieste: staré filtre rozrezali a vložili do nich hliníkový sieťový materiál a ochrannú mriežku. Nie je to práca, za ktorú by sme si účtovali, ale chráni to nový systém a ventilátory pred mastnotou.

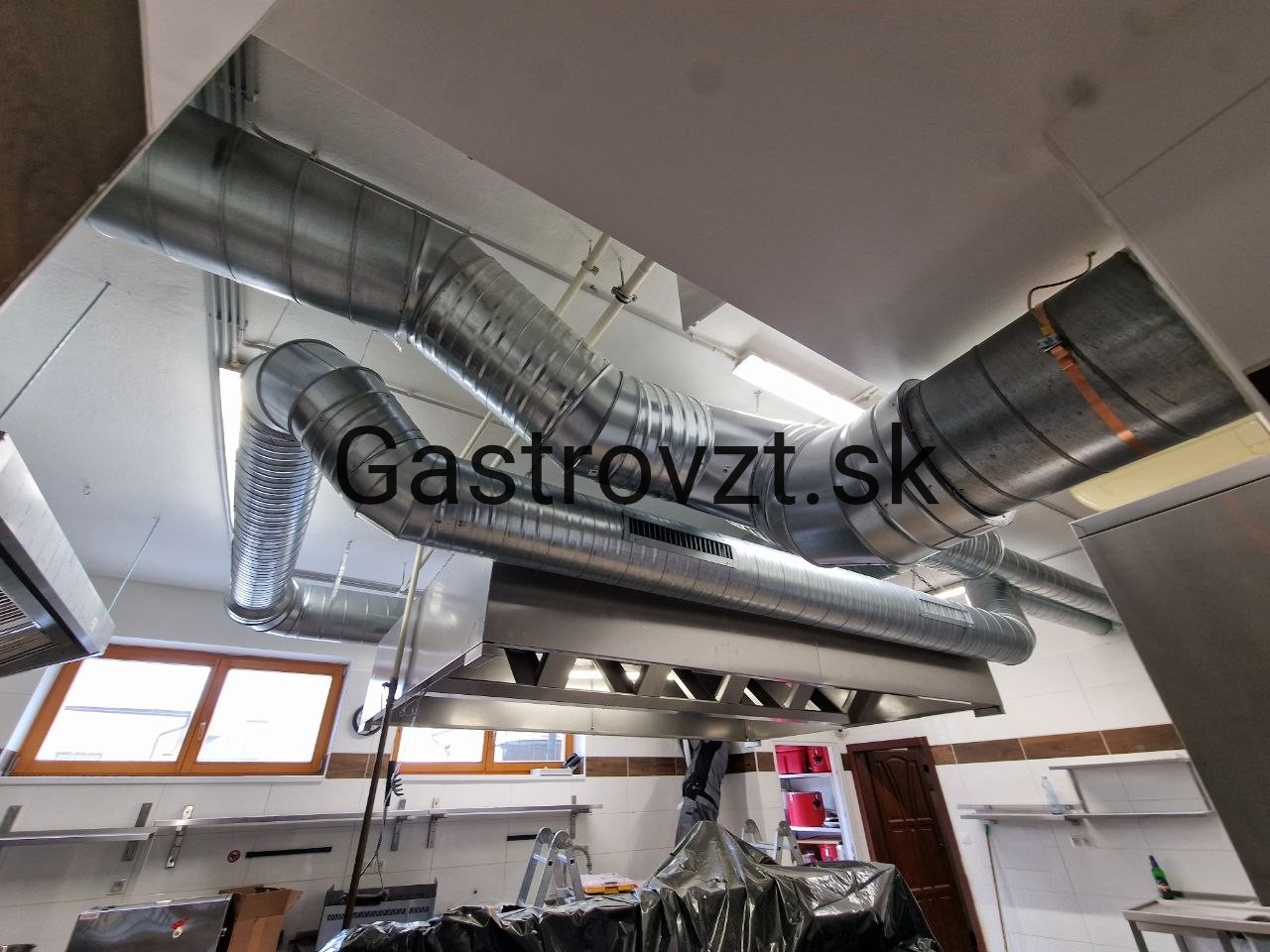

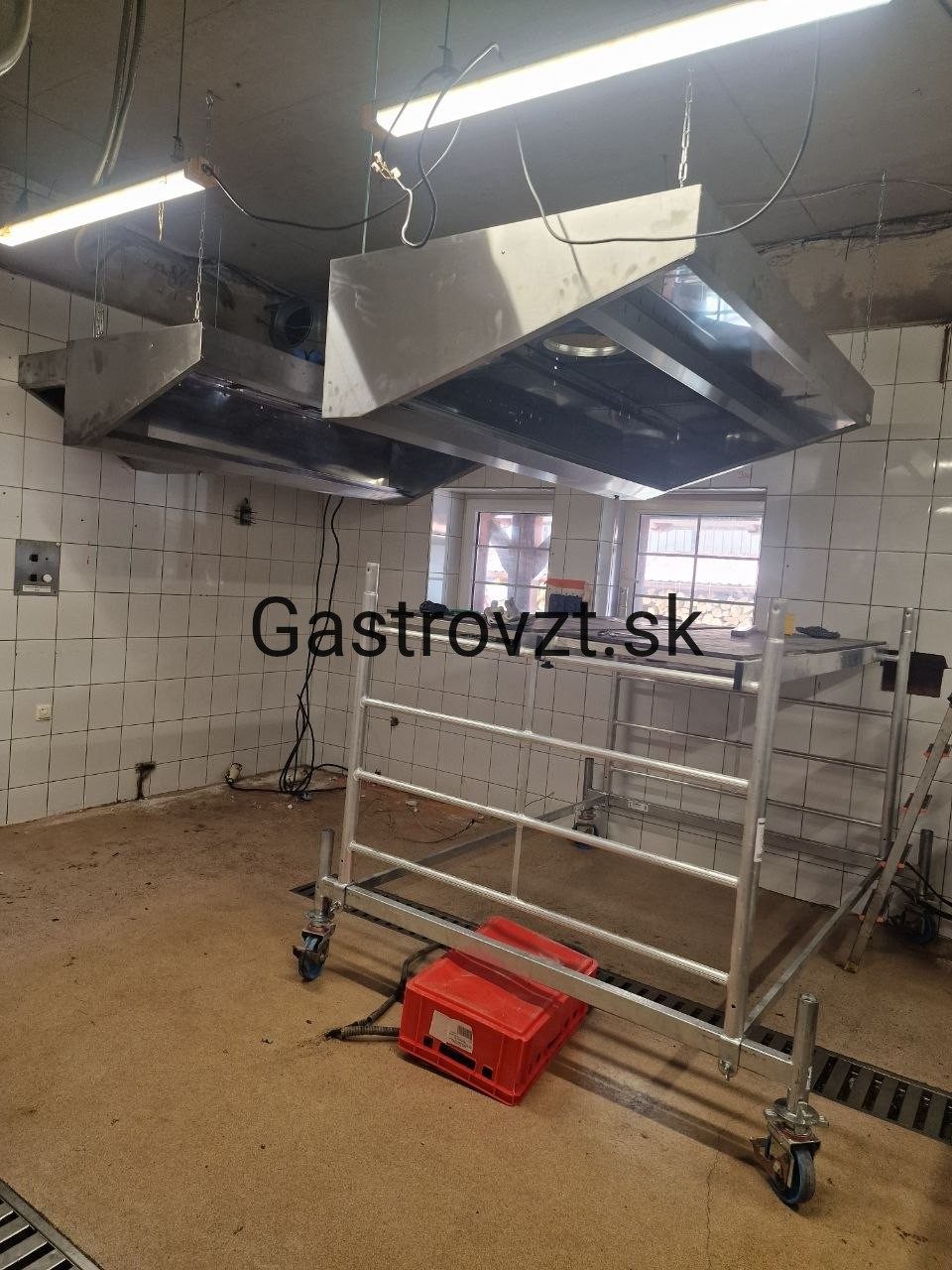

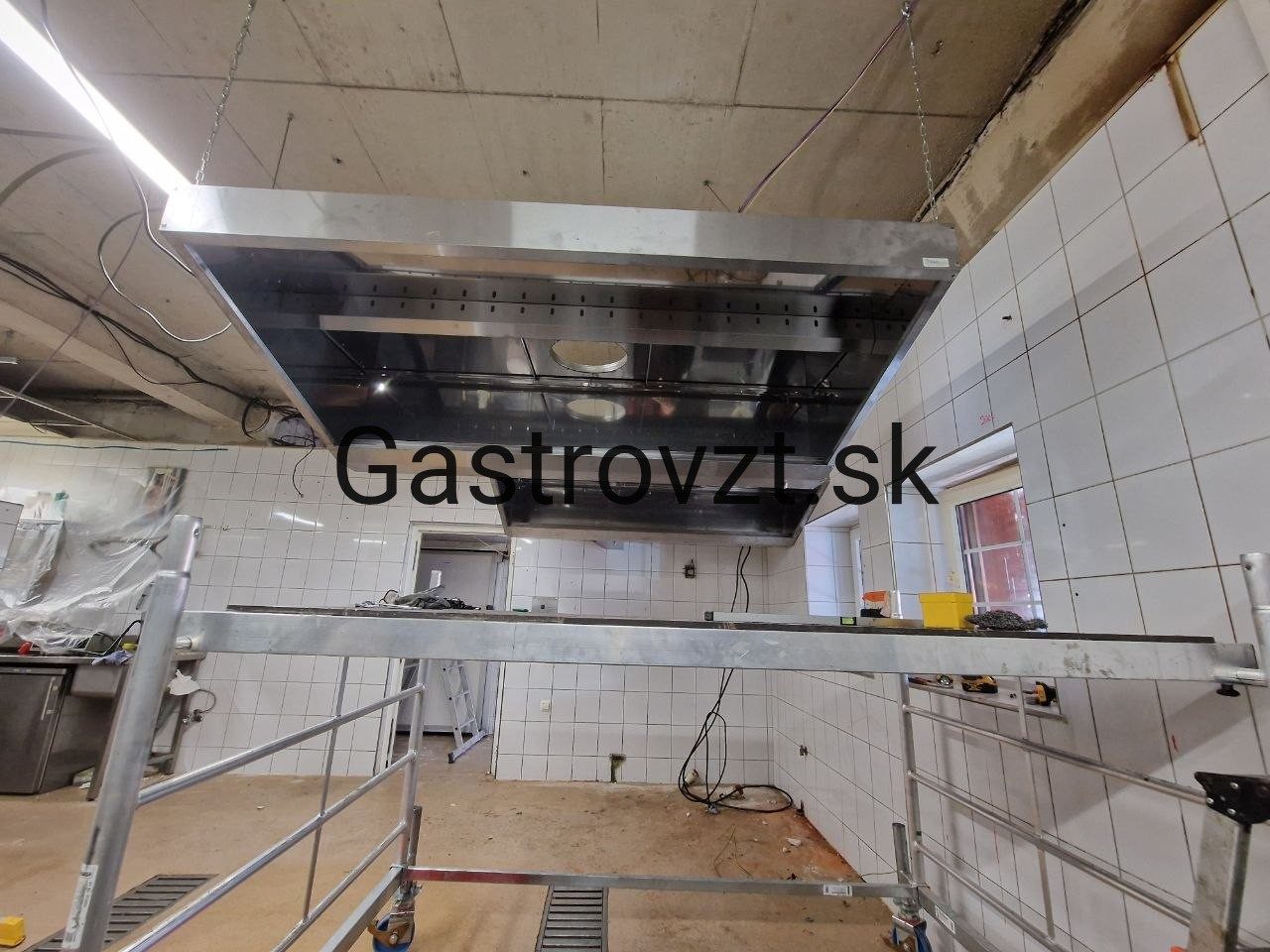

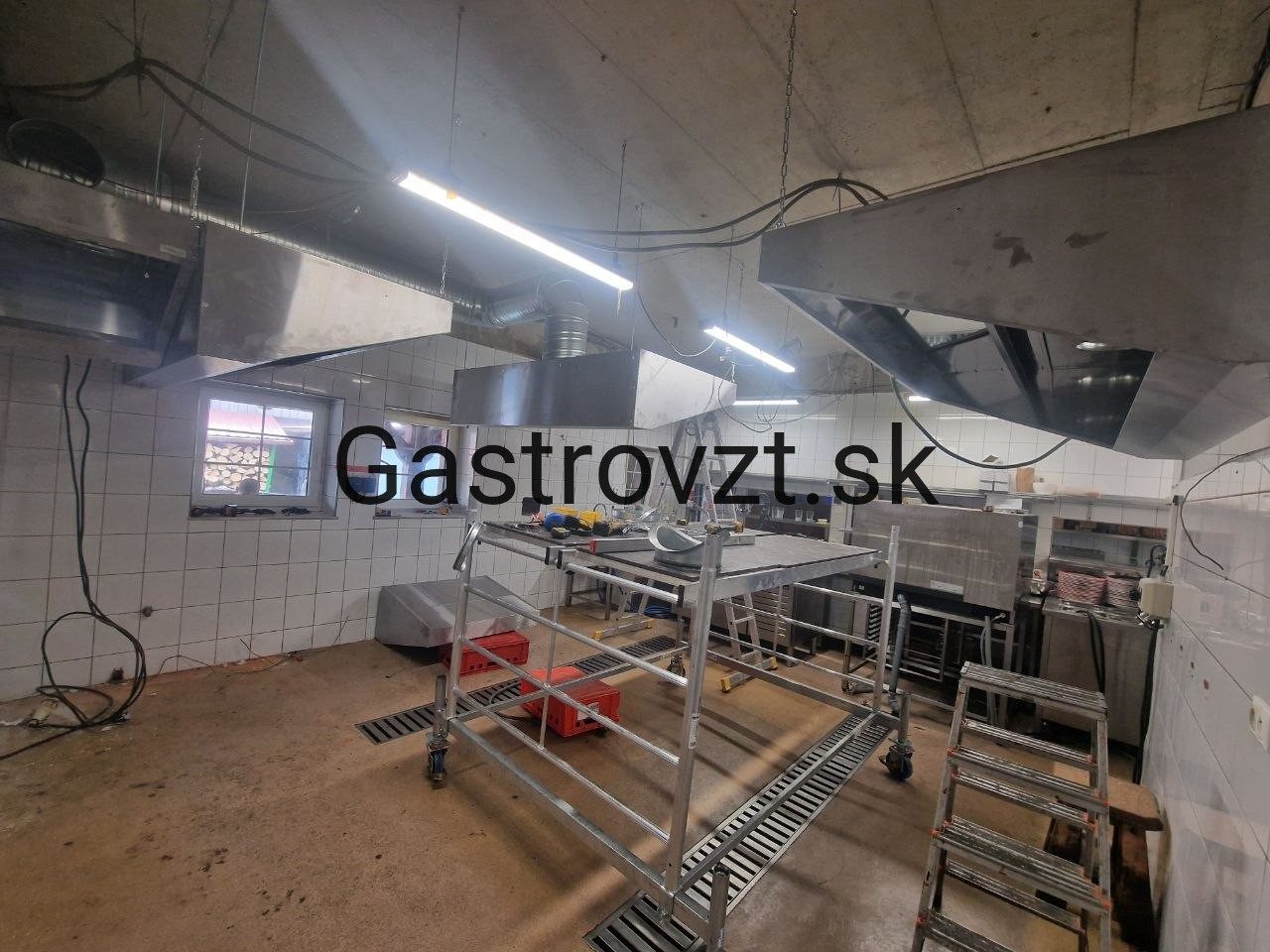

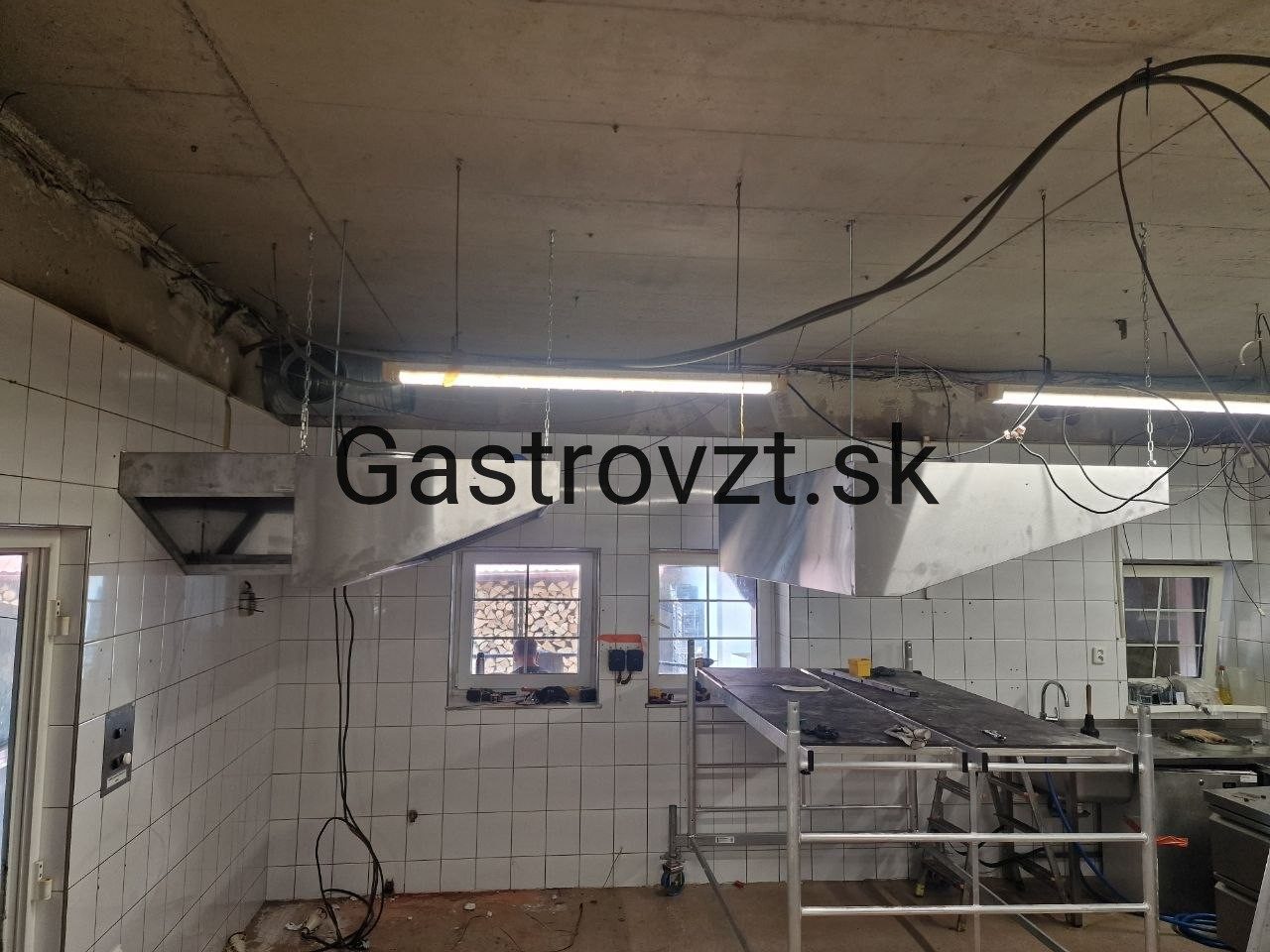

Rozdelenie zón. Odsávacie zóny v kuchyni sme rozdelili podľa toho, kedy sa ktorá časť kuchyne používa. Nemá zmysel ťahať plný výkon nad zónou, ktorá je v danú hodinu studená.

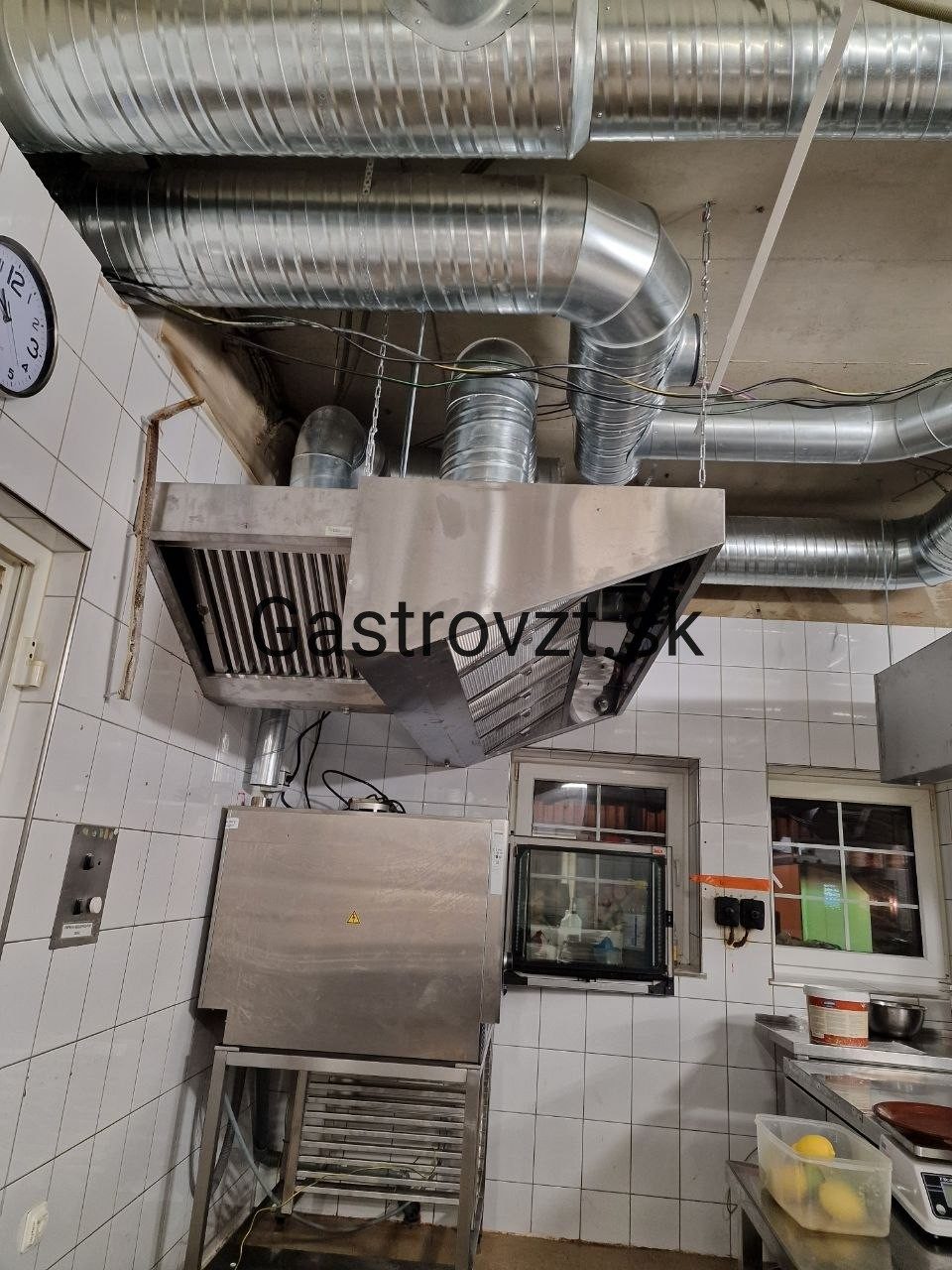

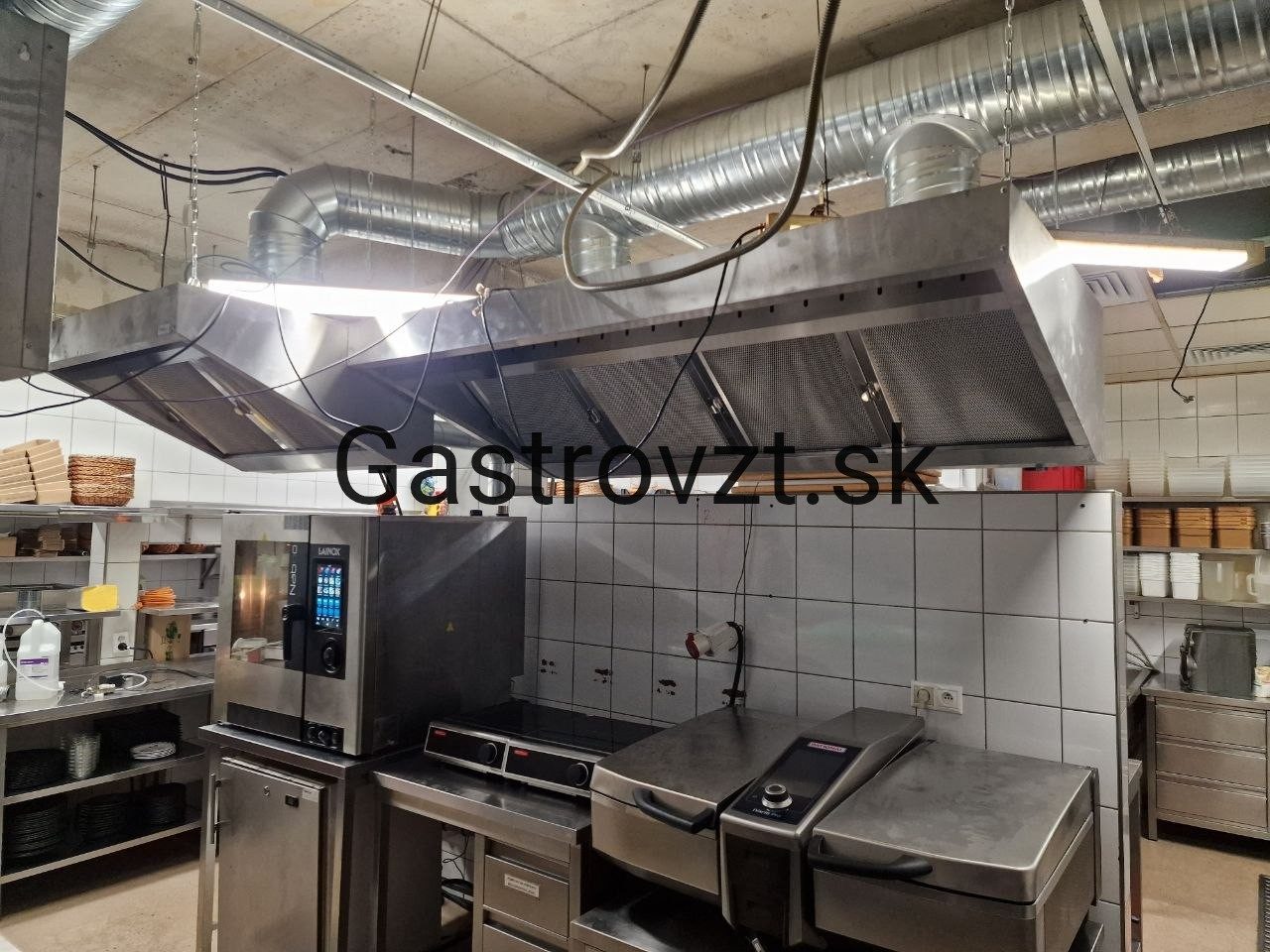

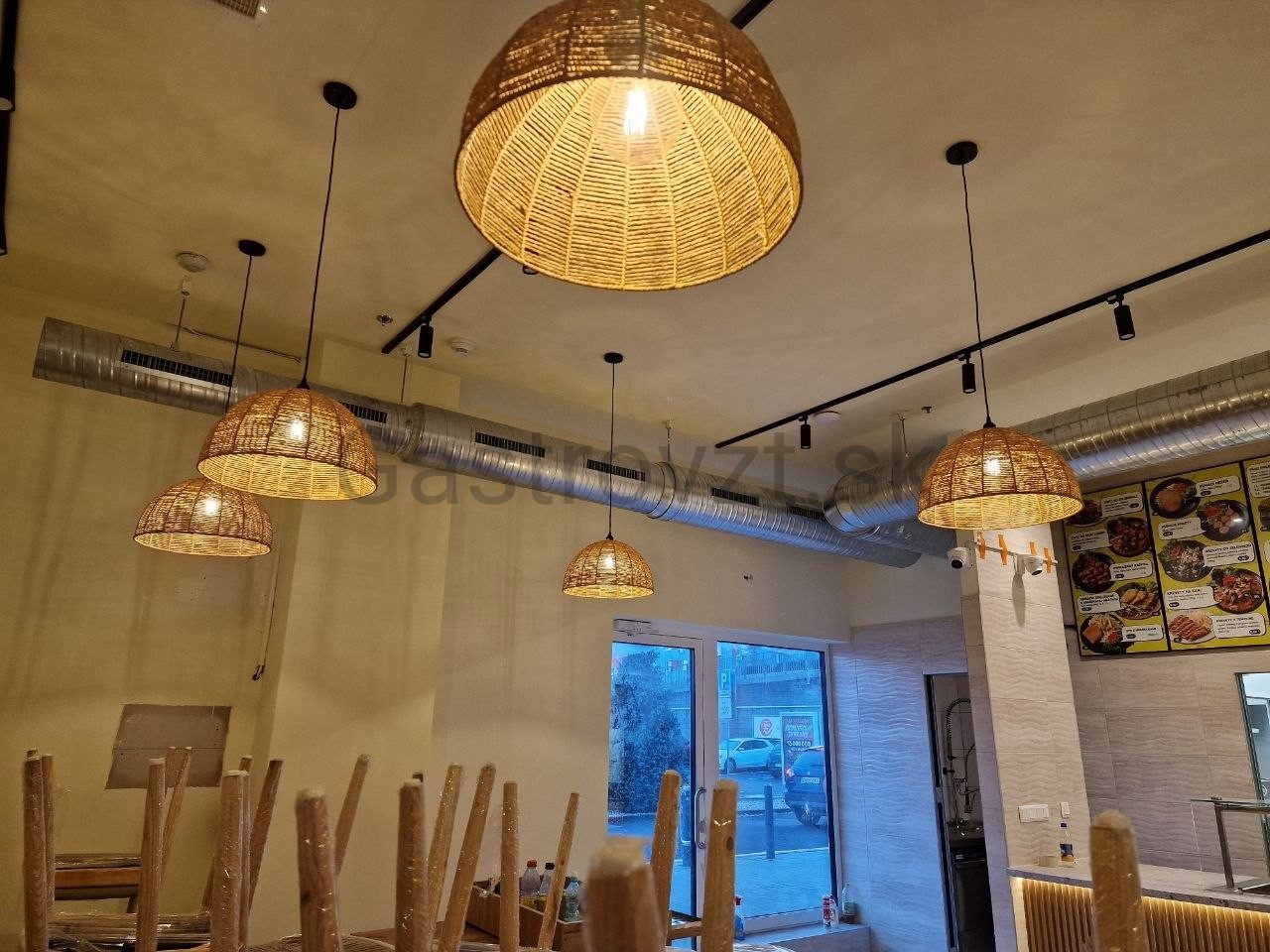

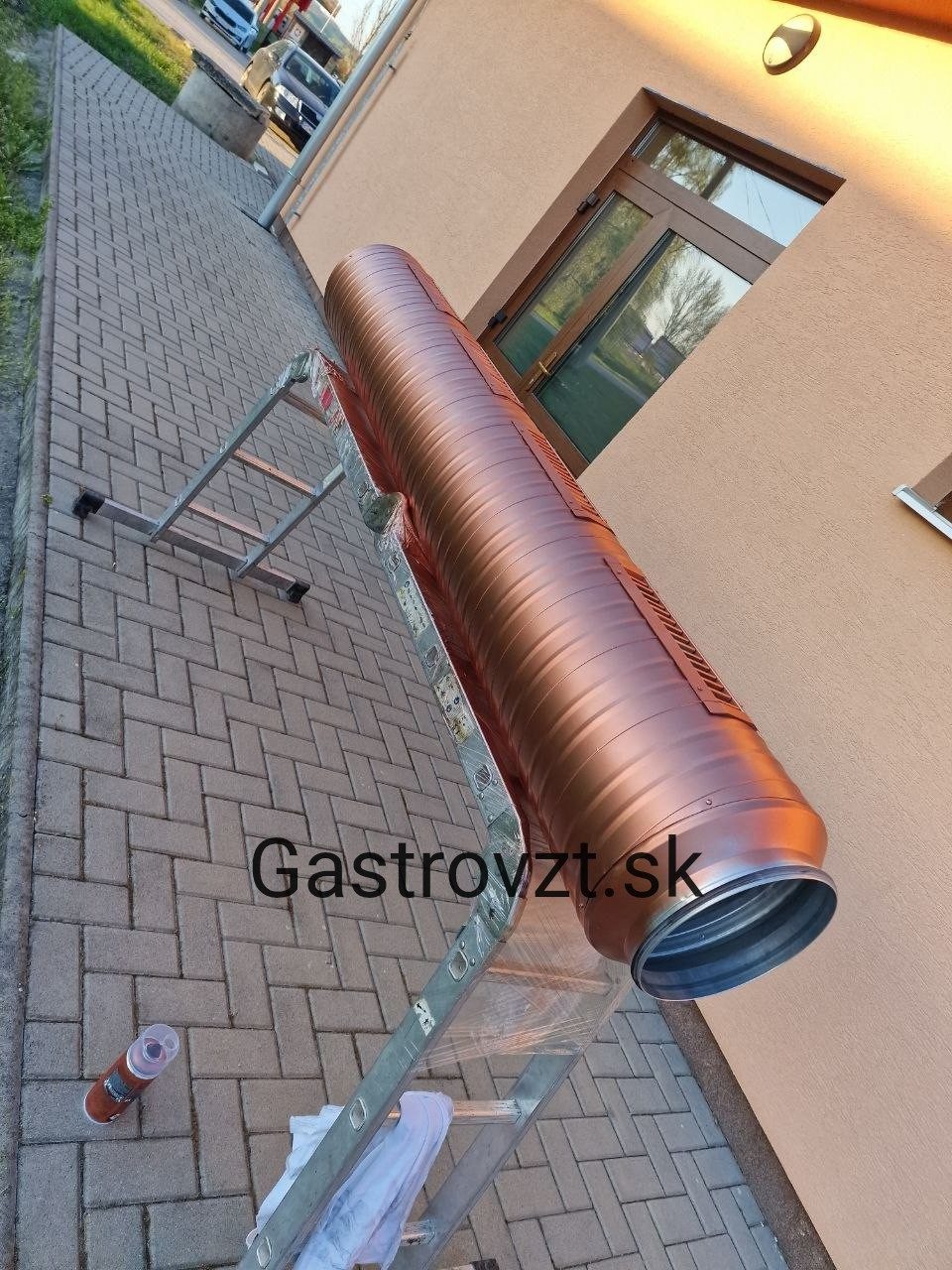

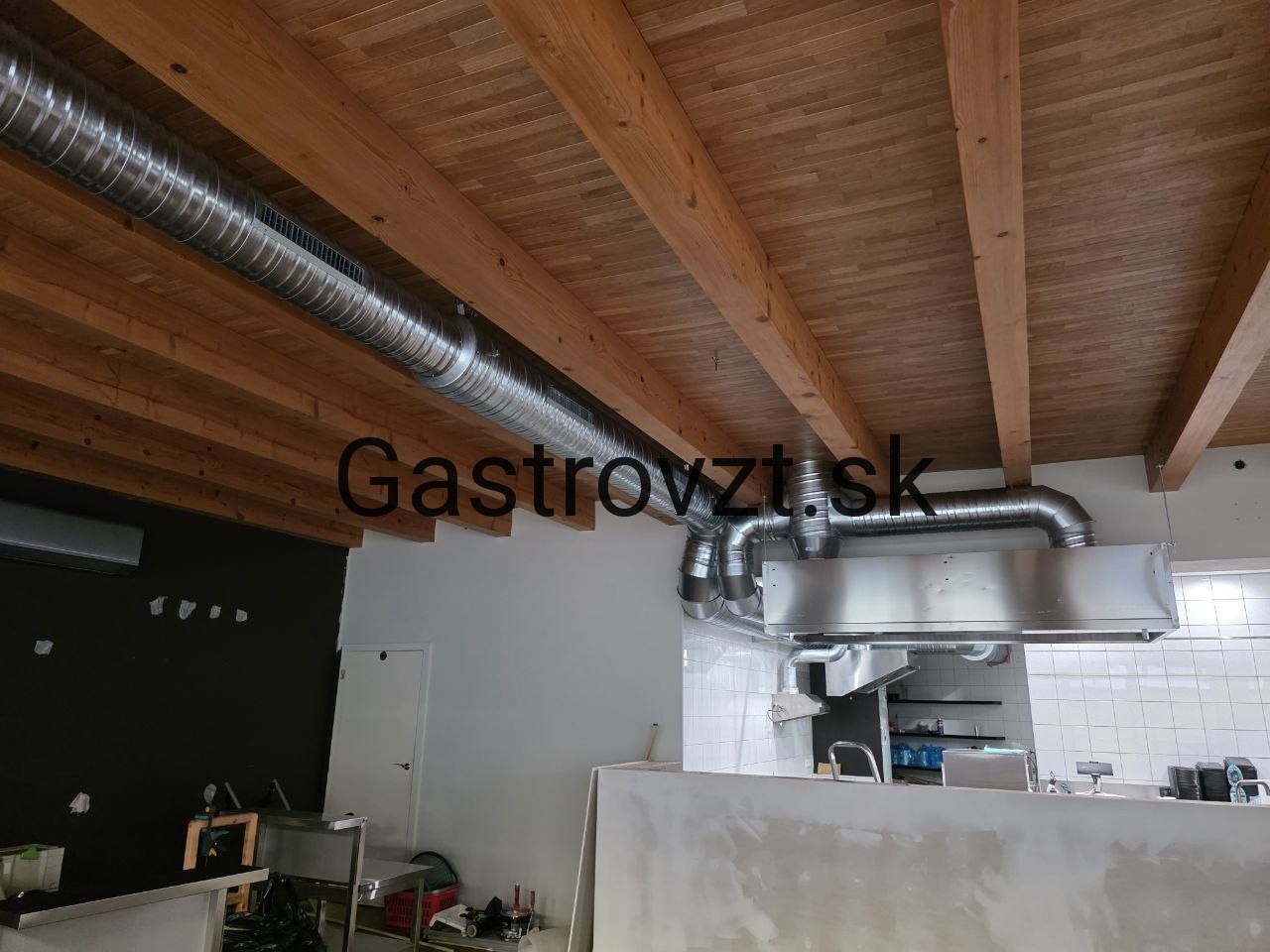

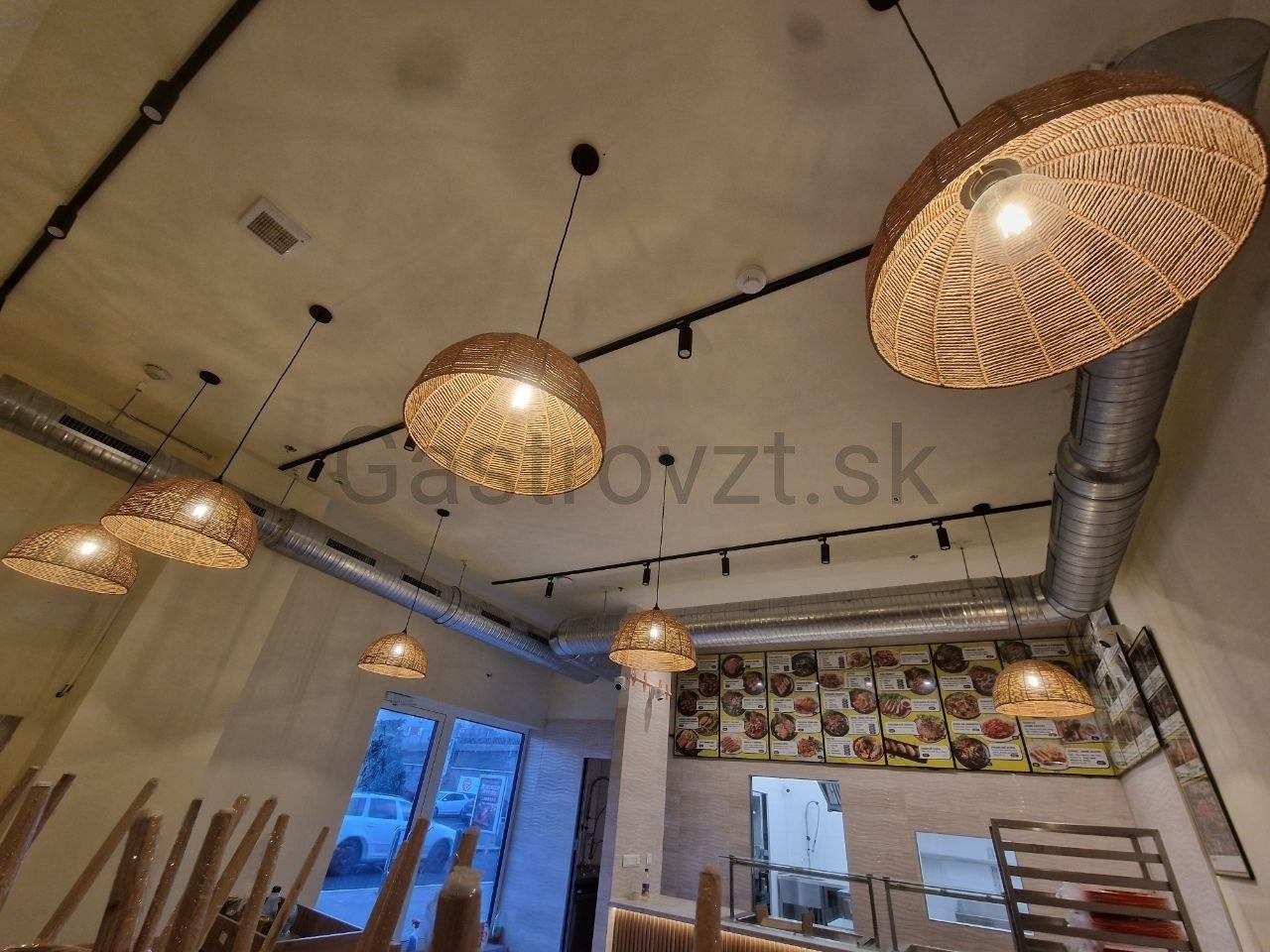

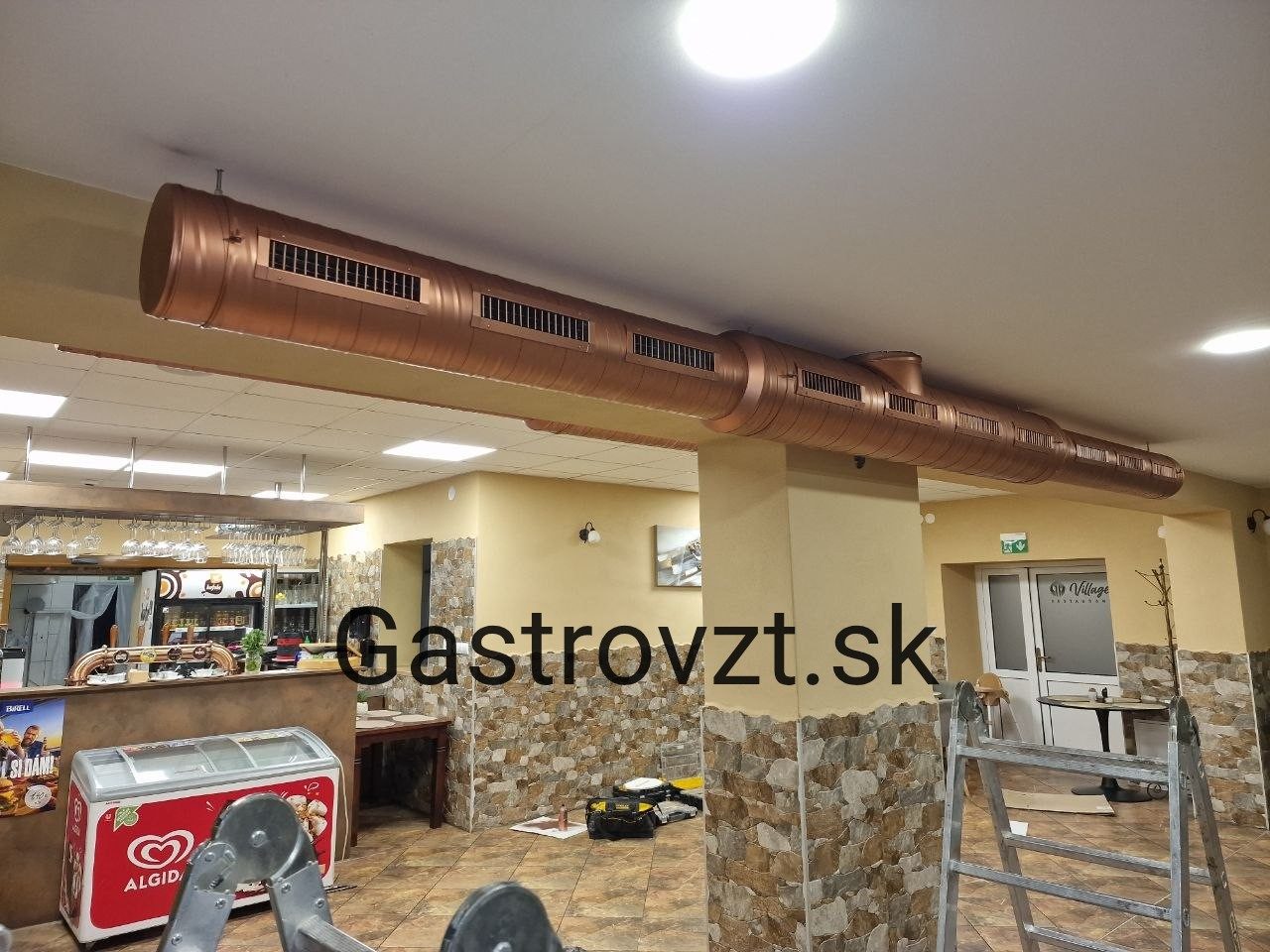

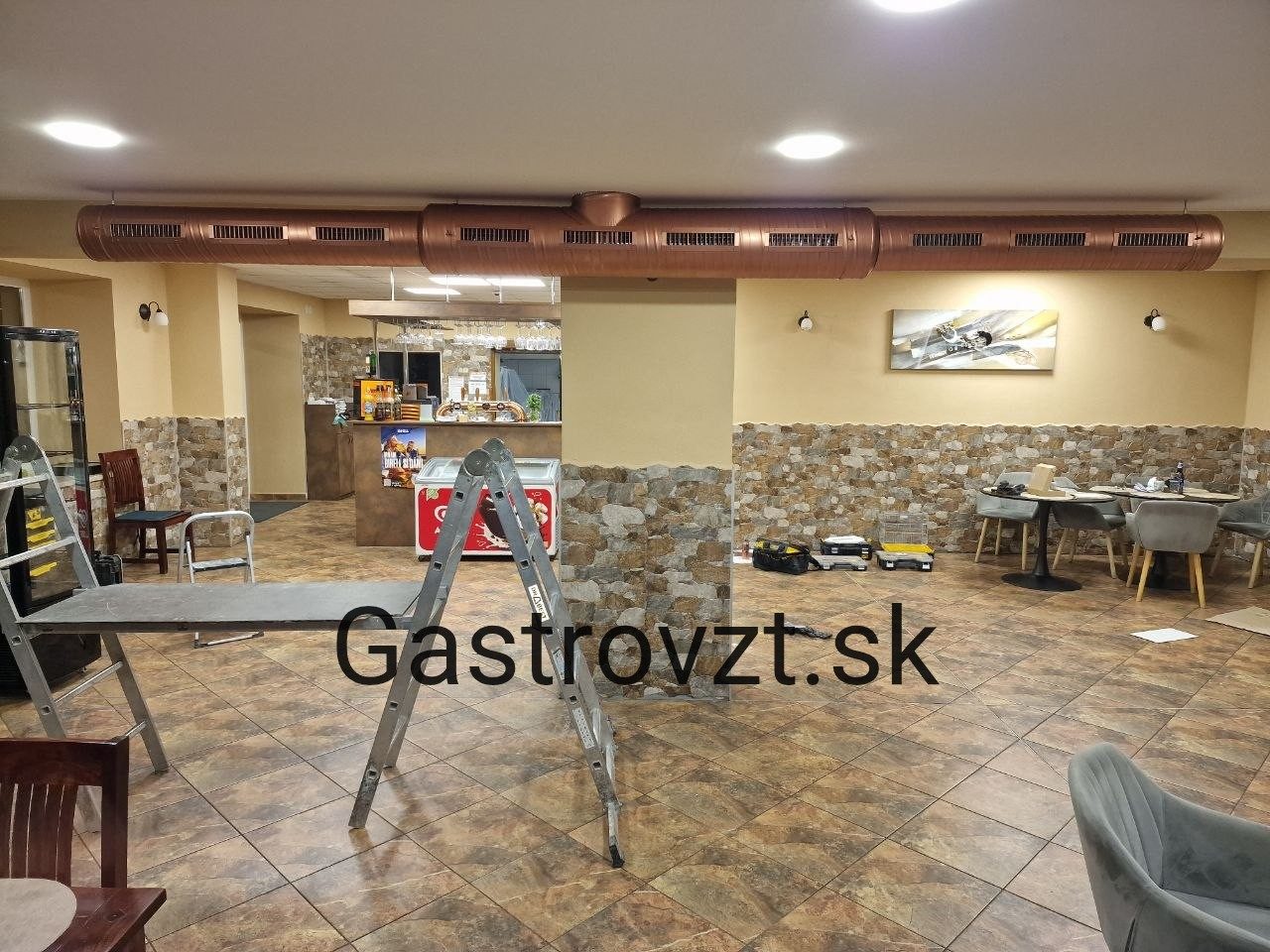

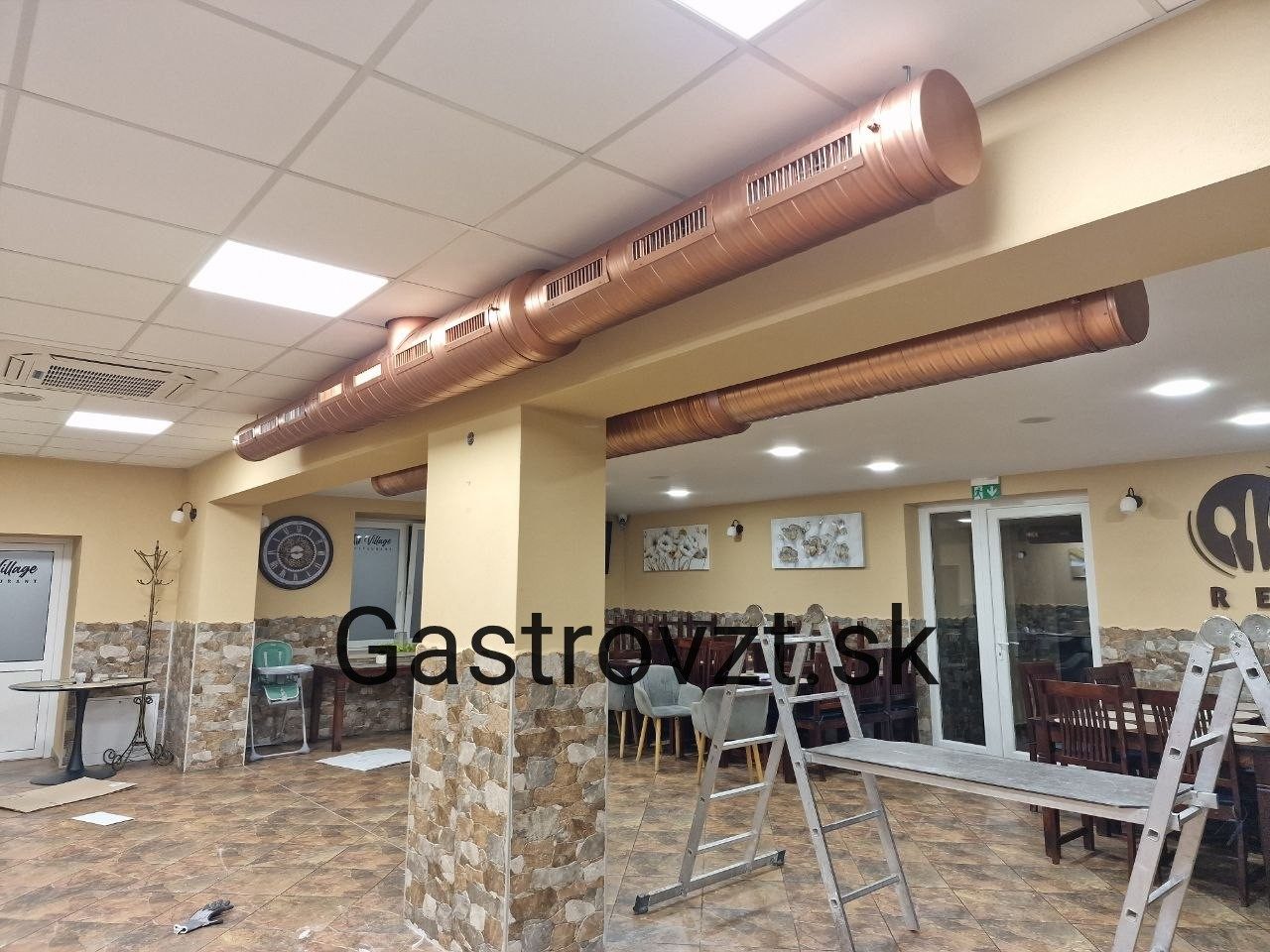

A jeden detail navyše. Vzduchovody v sále sme dali v medenej farbe. Nebolo to zadanie, ale priestoru to sadlo — potrubie tam dnes pôsobí ako súčasť interiéru, nie ako technika, ktorú treba schovať.

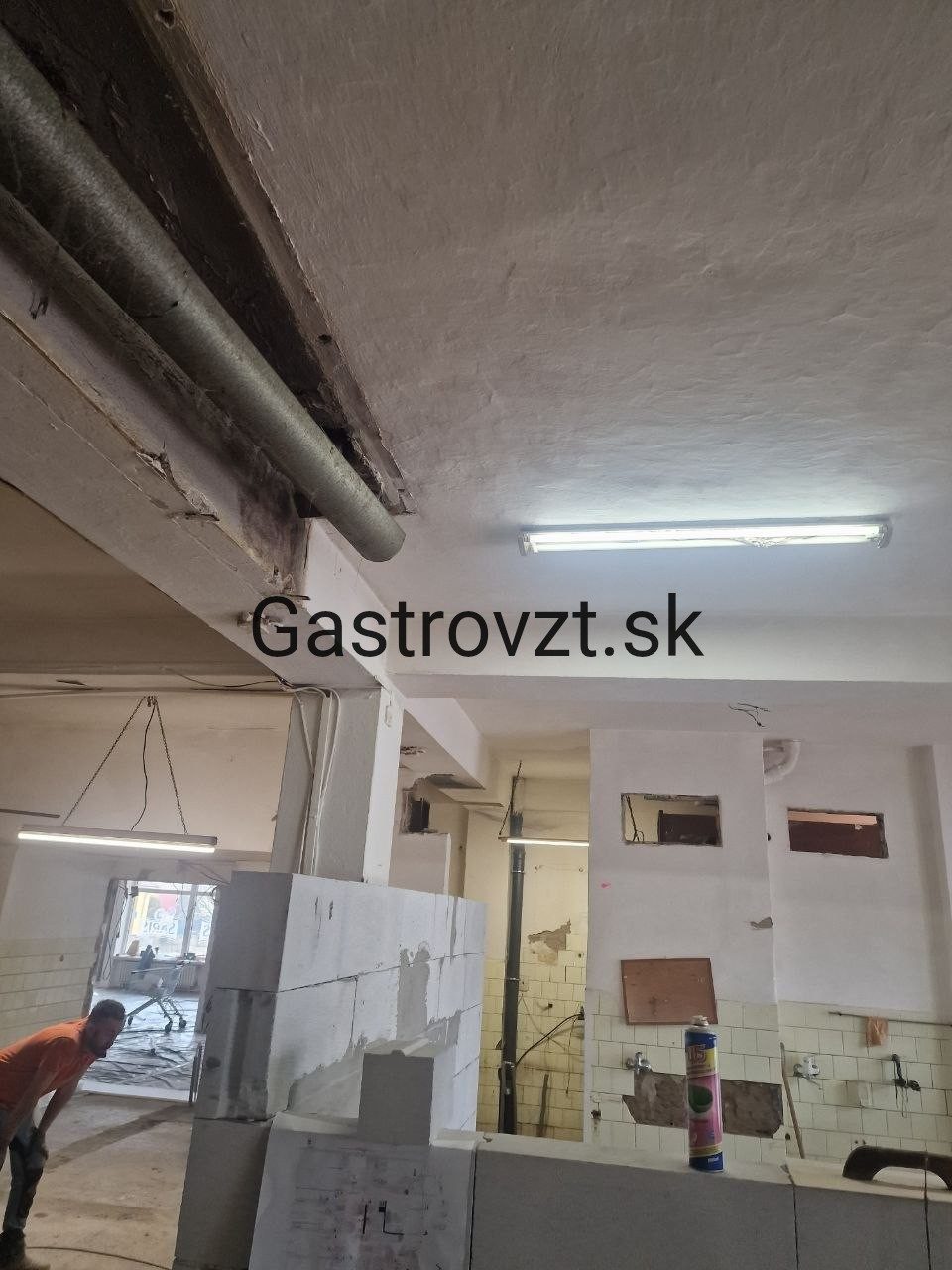

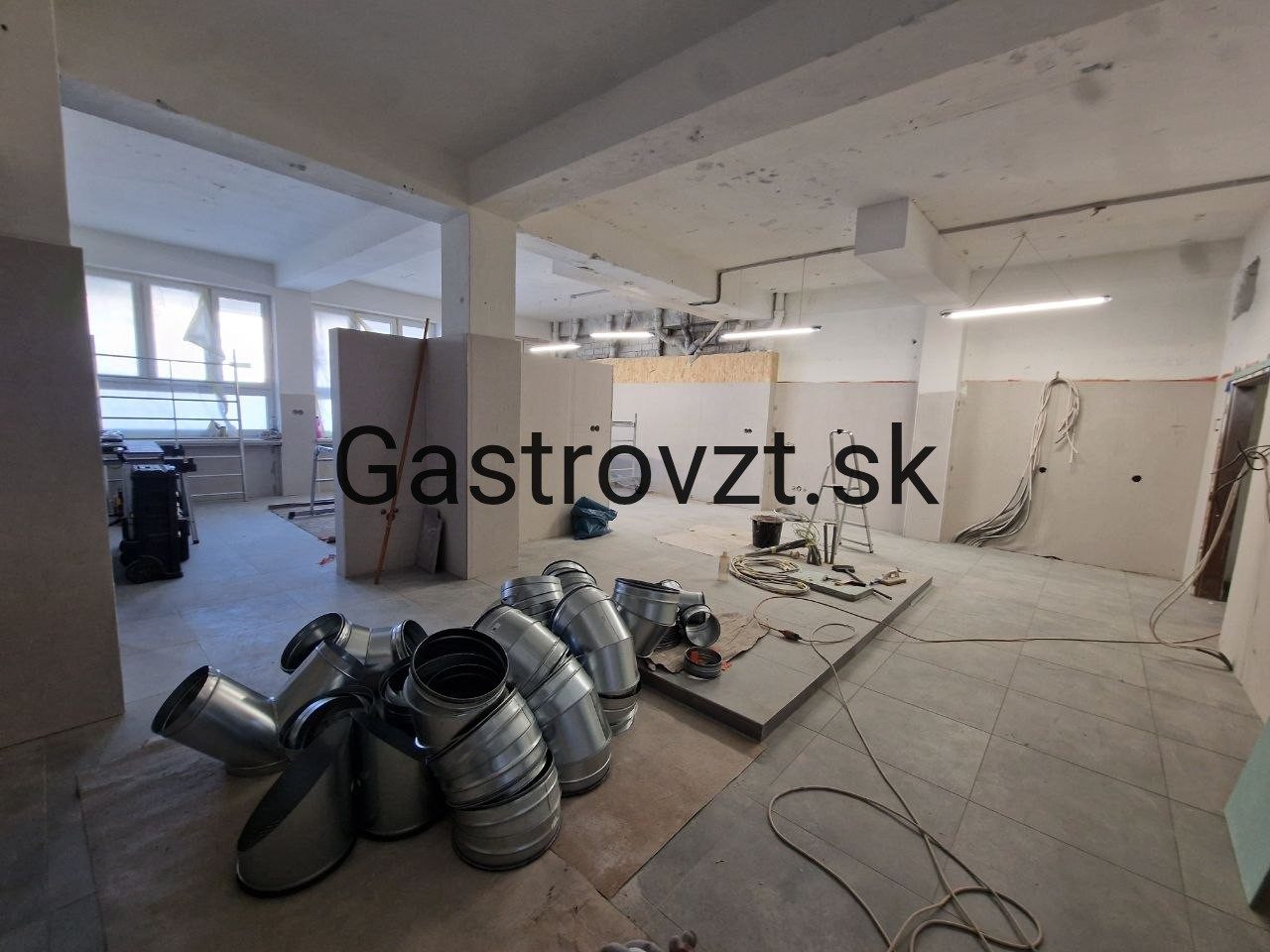

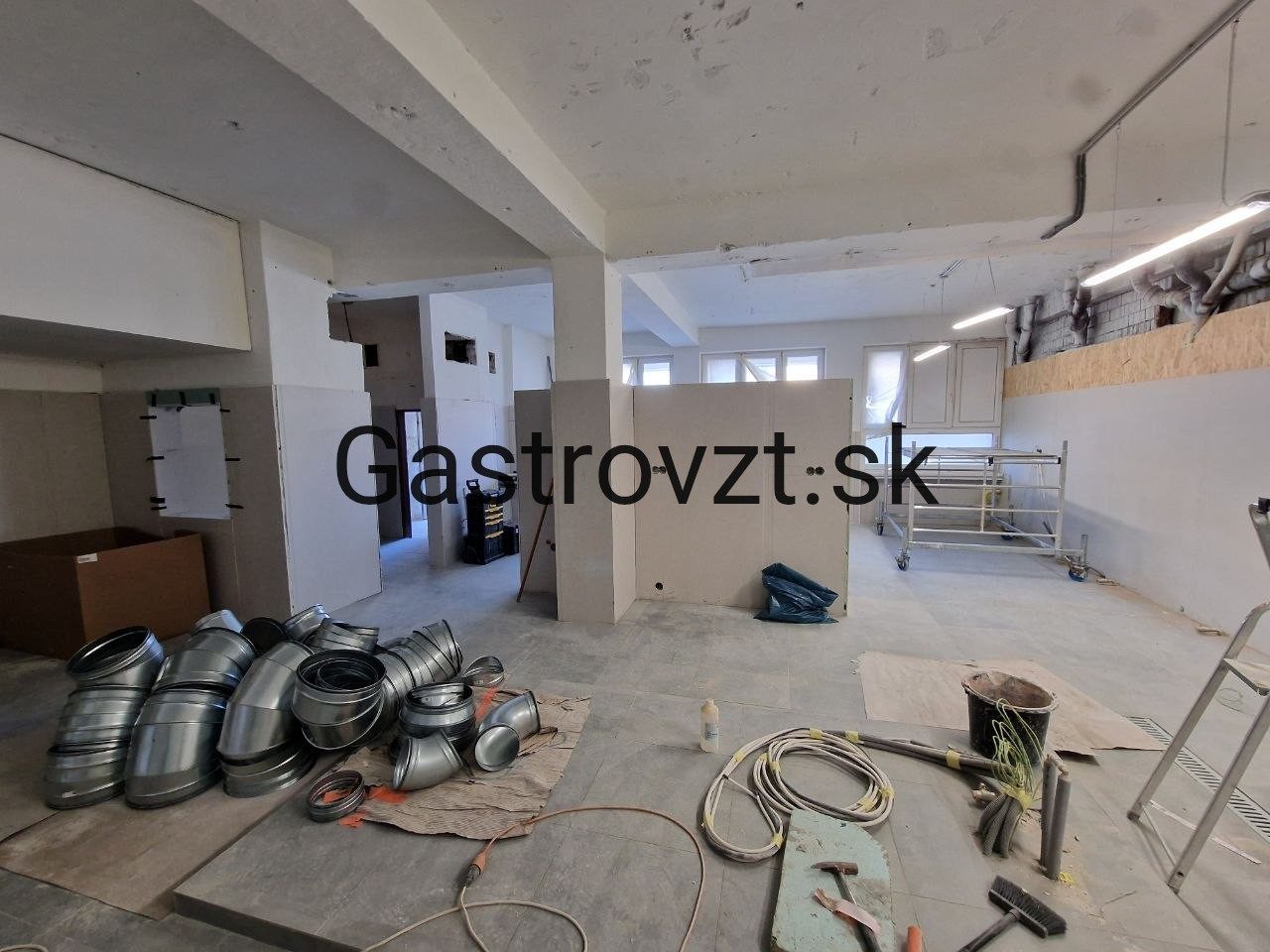

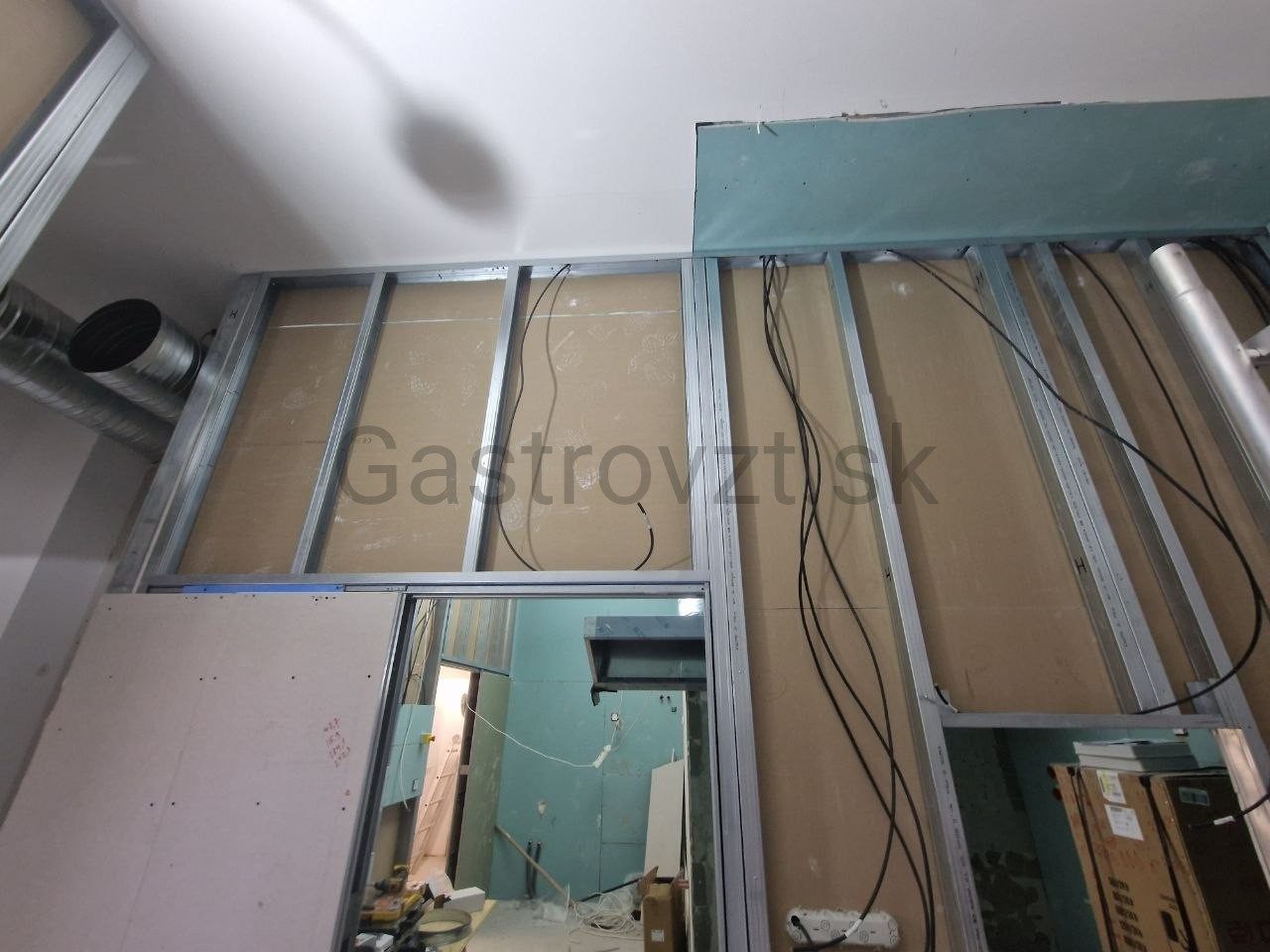

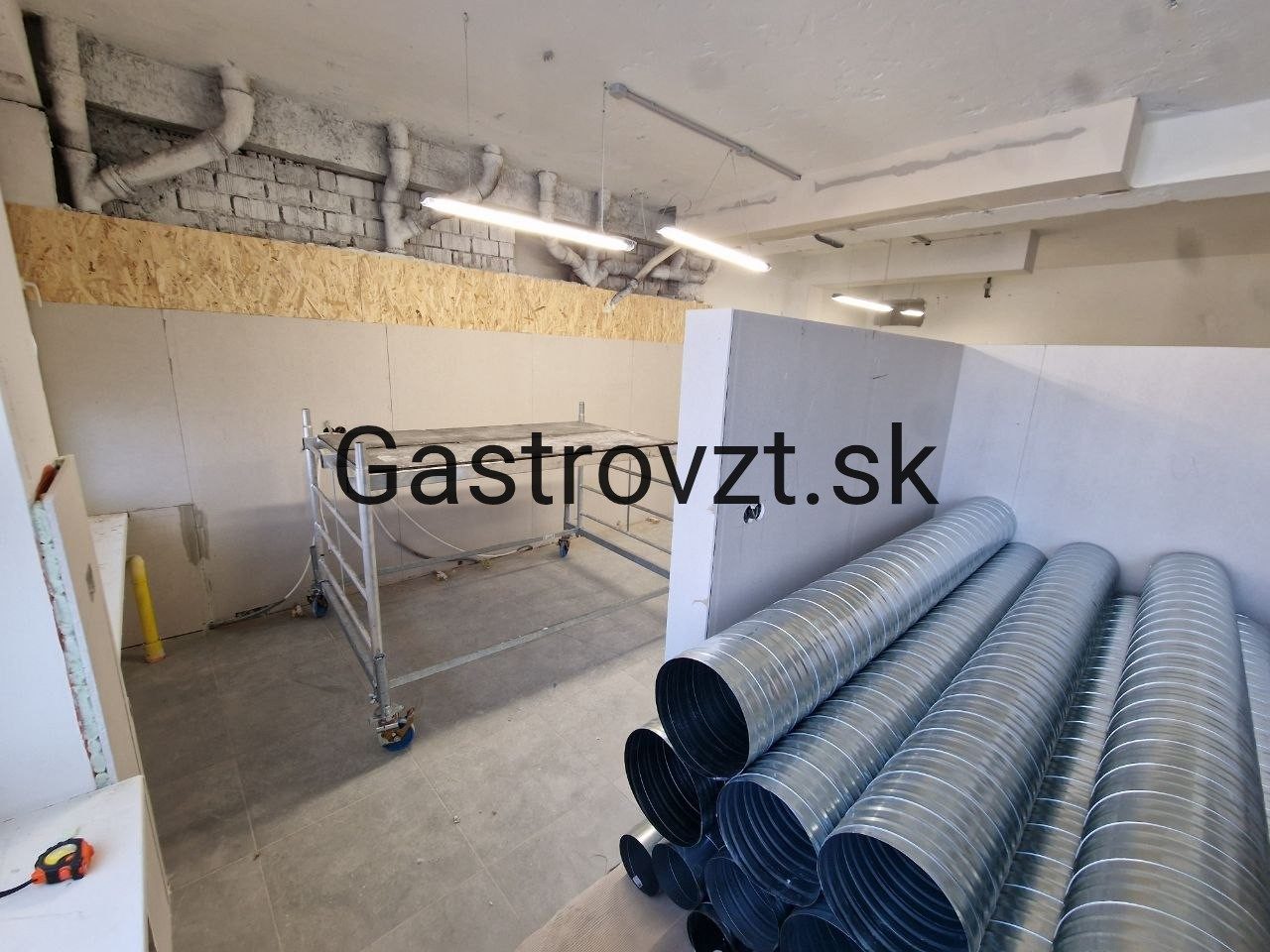

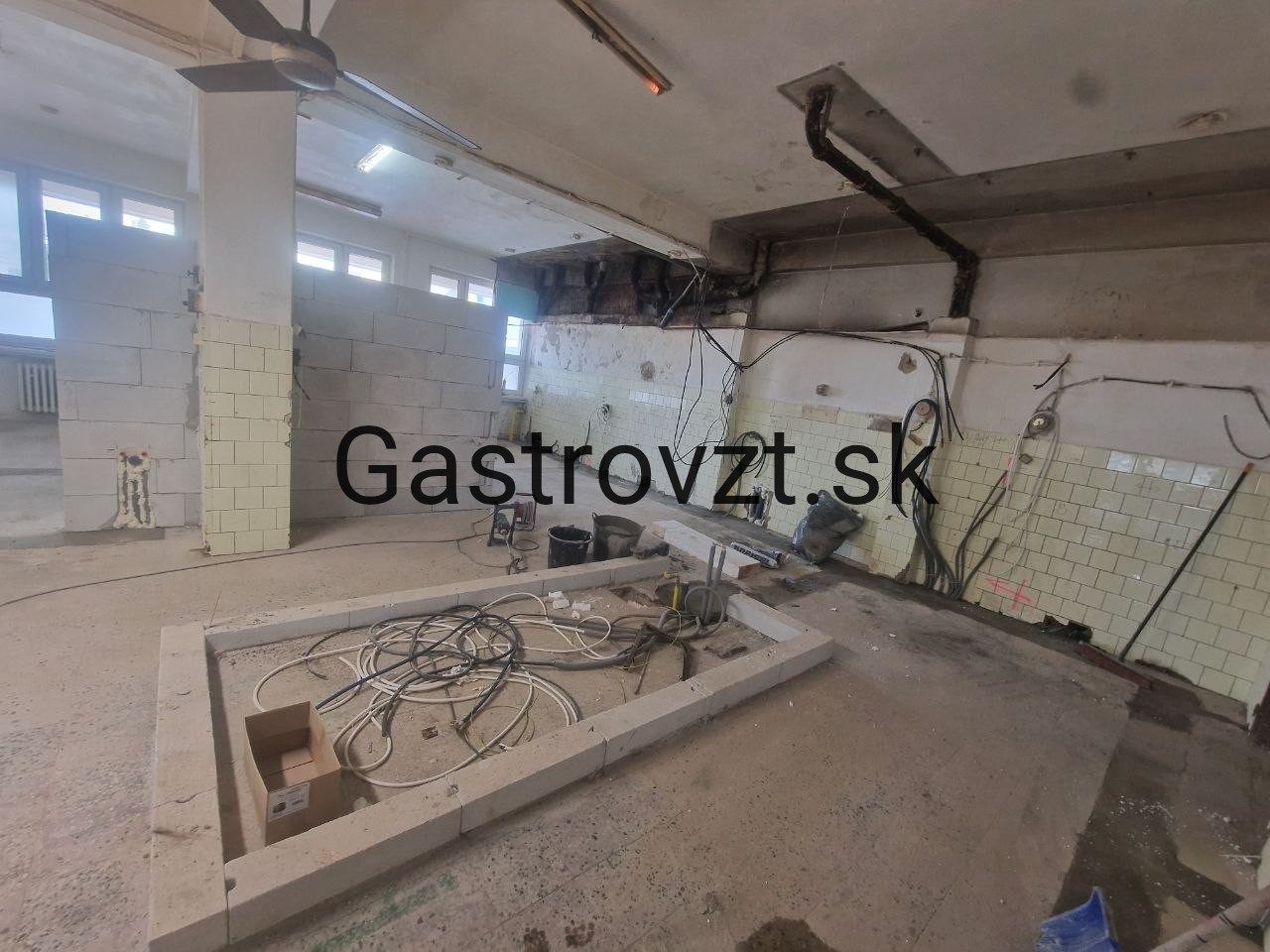

Čo som videl. Prístavba pre novú kuchyňu, holé steny a rozhodnutie, kde presne povedie potrubie. V takej fáze sa dá trasa navrhnúť najlepšie — nič sa nemusí obchádzať a nič sa nebude neskôr prebíjať.

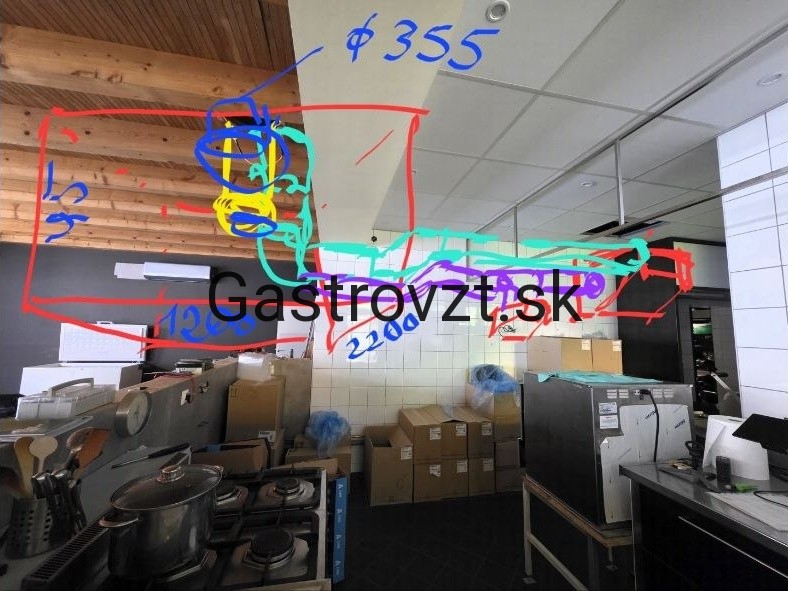

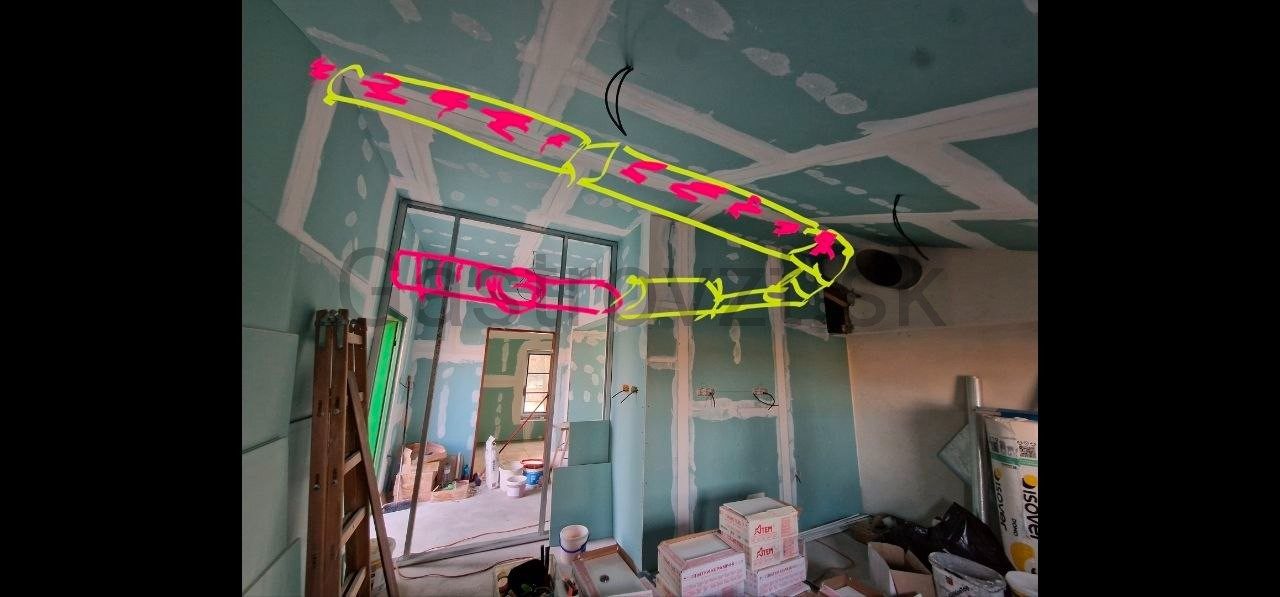

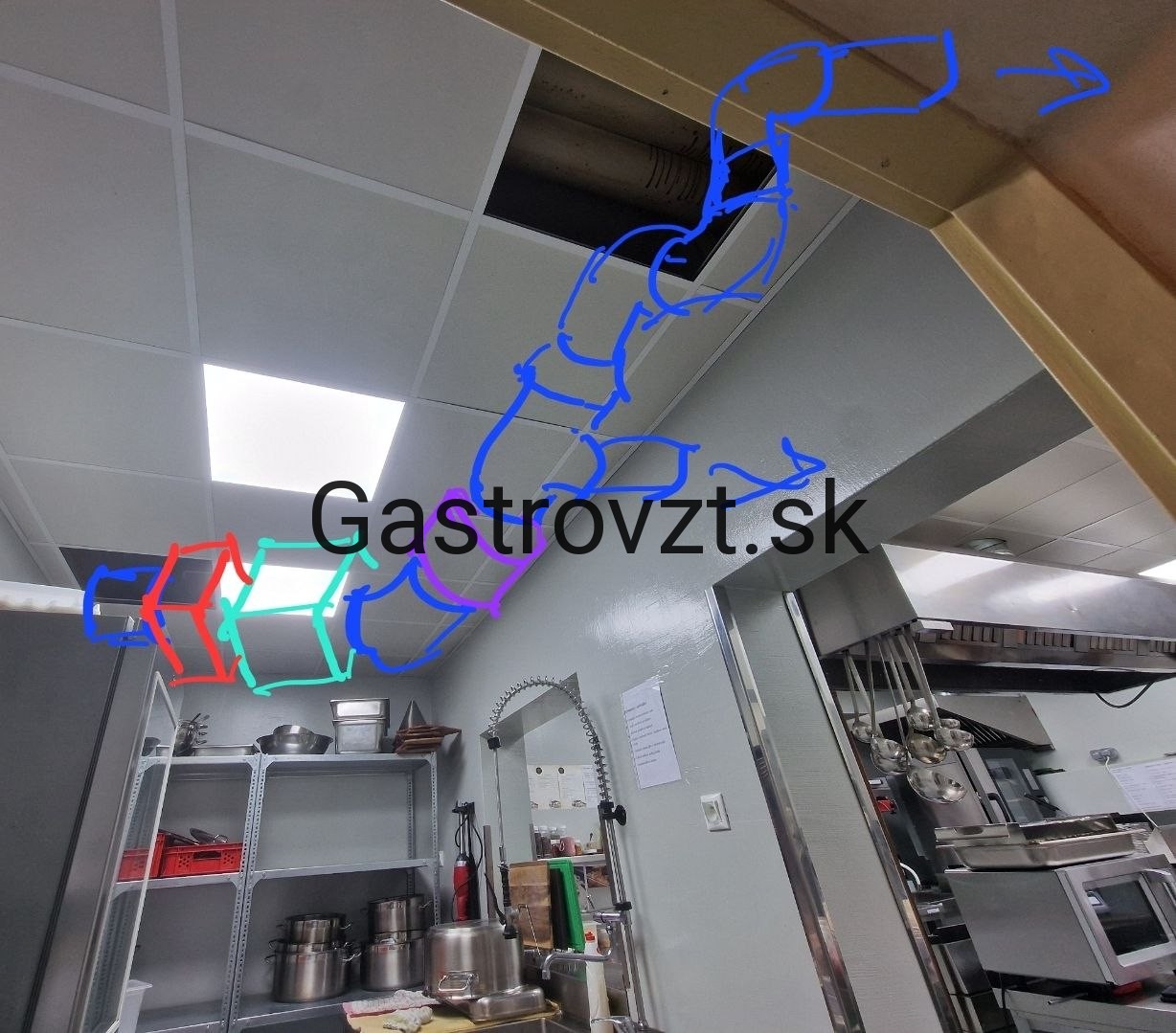

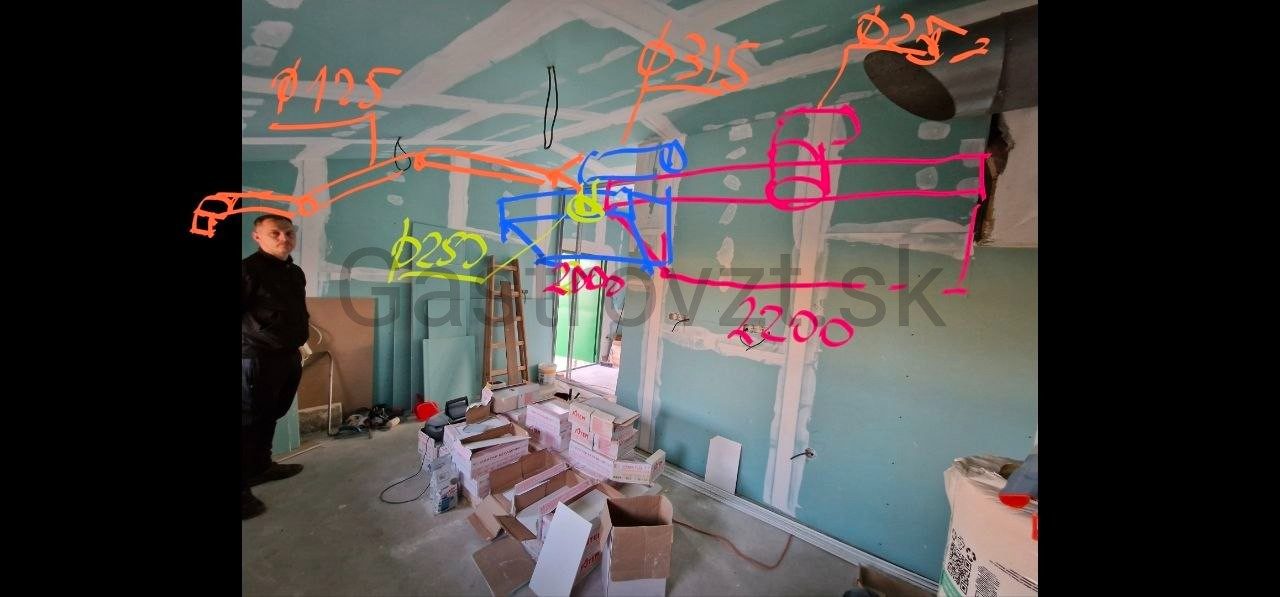

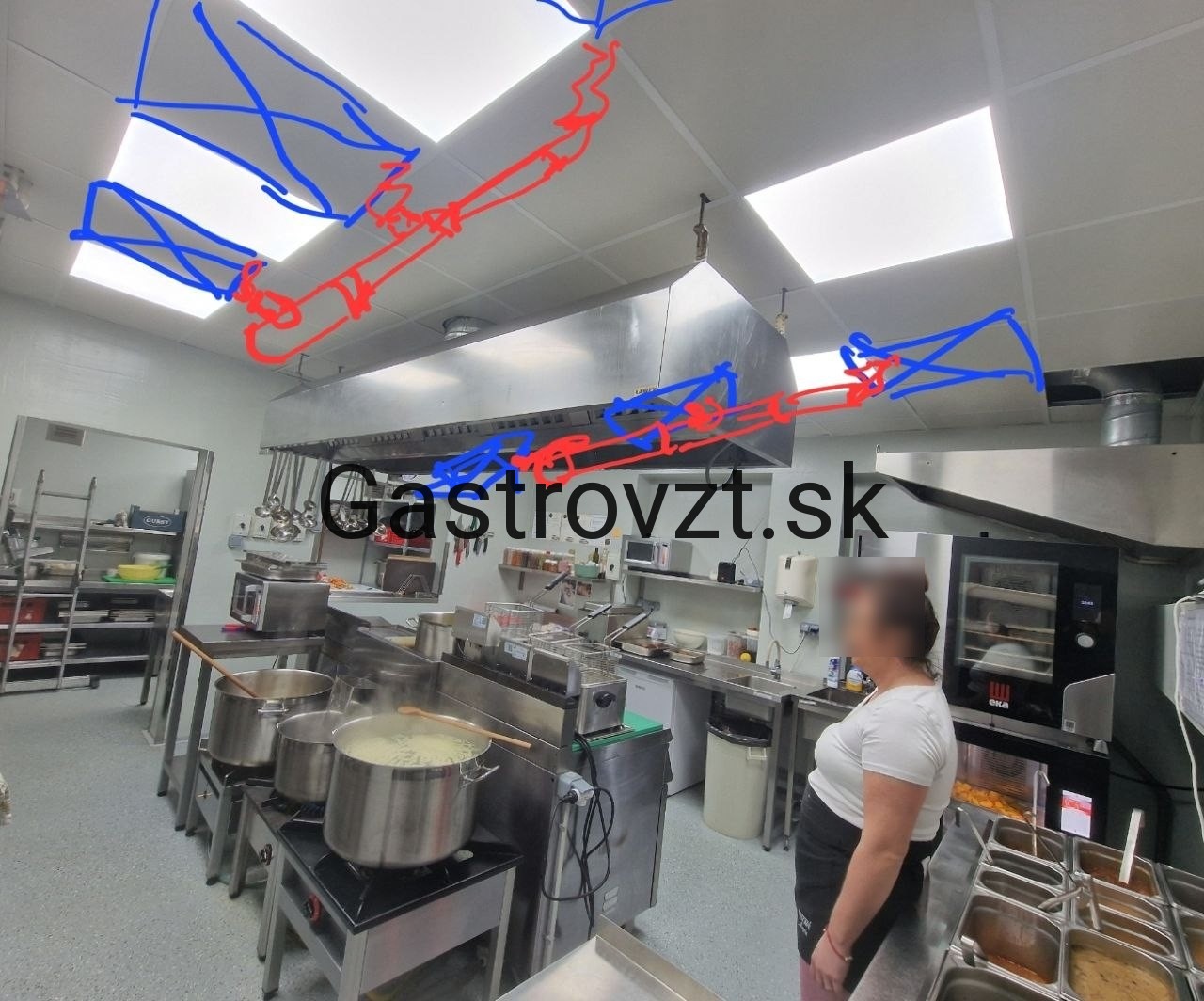

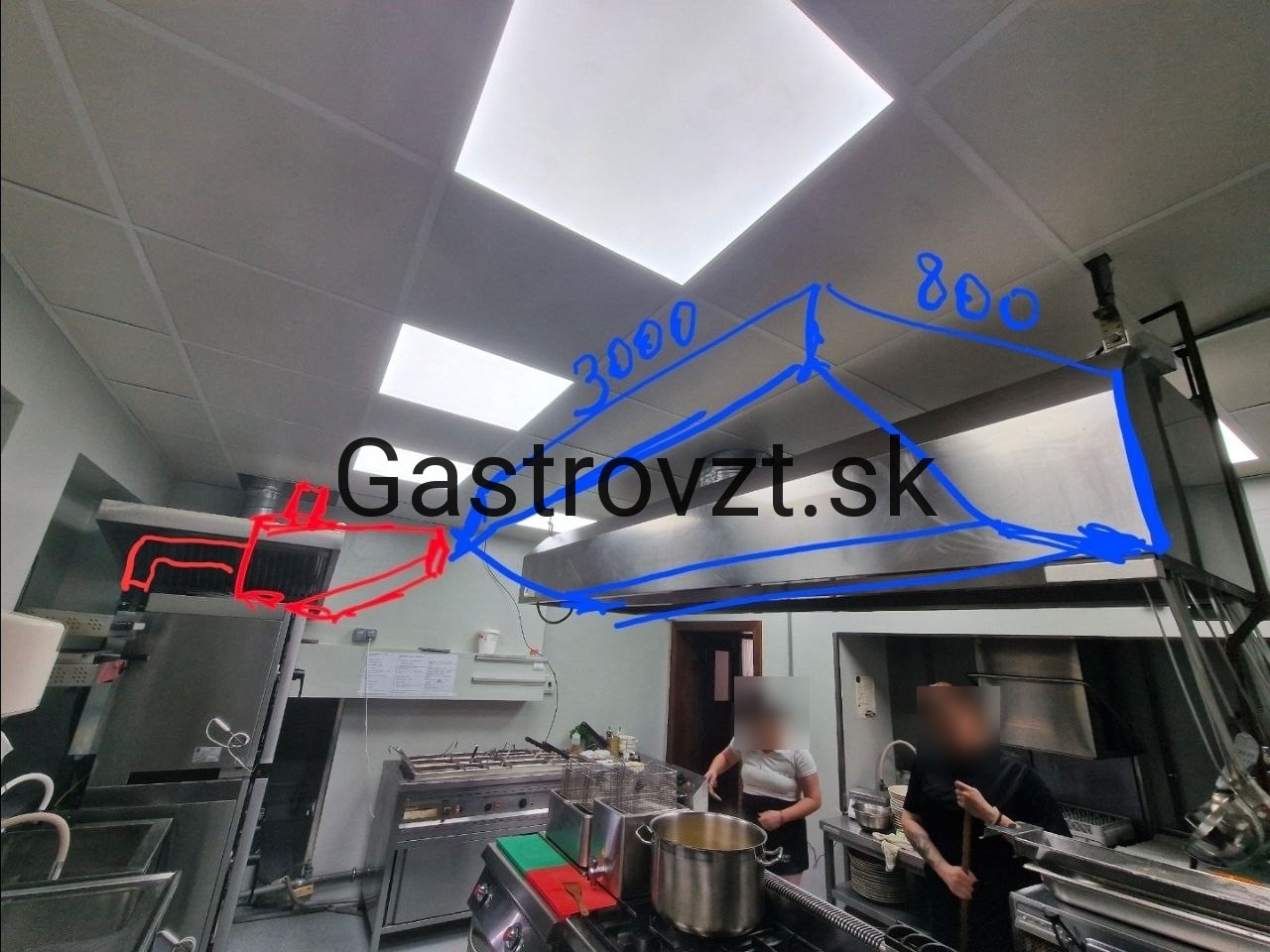

Čo som vymyslel. Návrh som zakreslil priamo do fotiek priestoru: kde budú digestory, kadiaľ pôjde odsávanie a kadiaľ prívod. Zákazník tak vidí riešenie ešte pred tým, než sa čokoľvek kúpi.

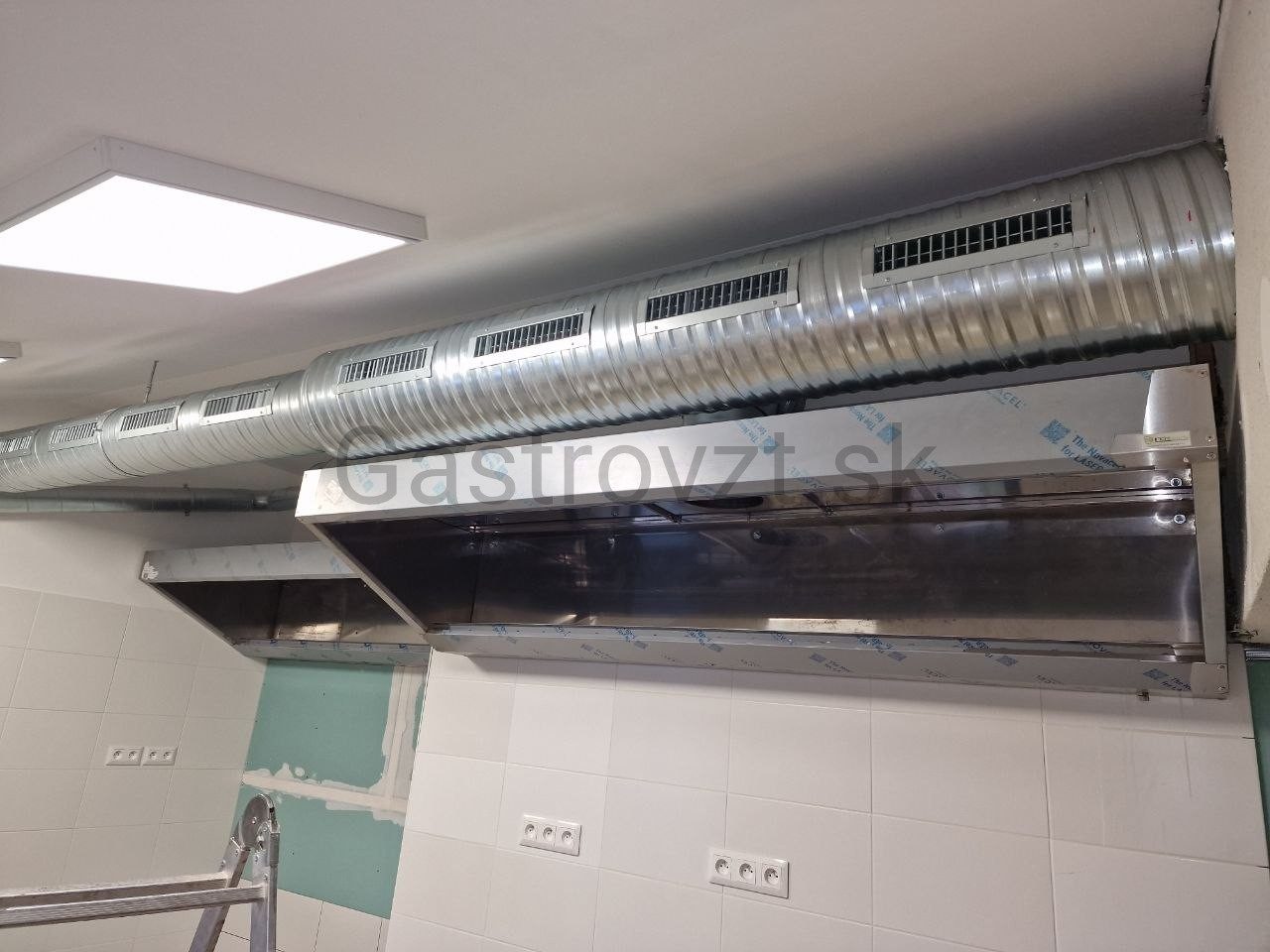

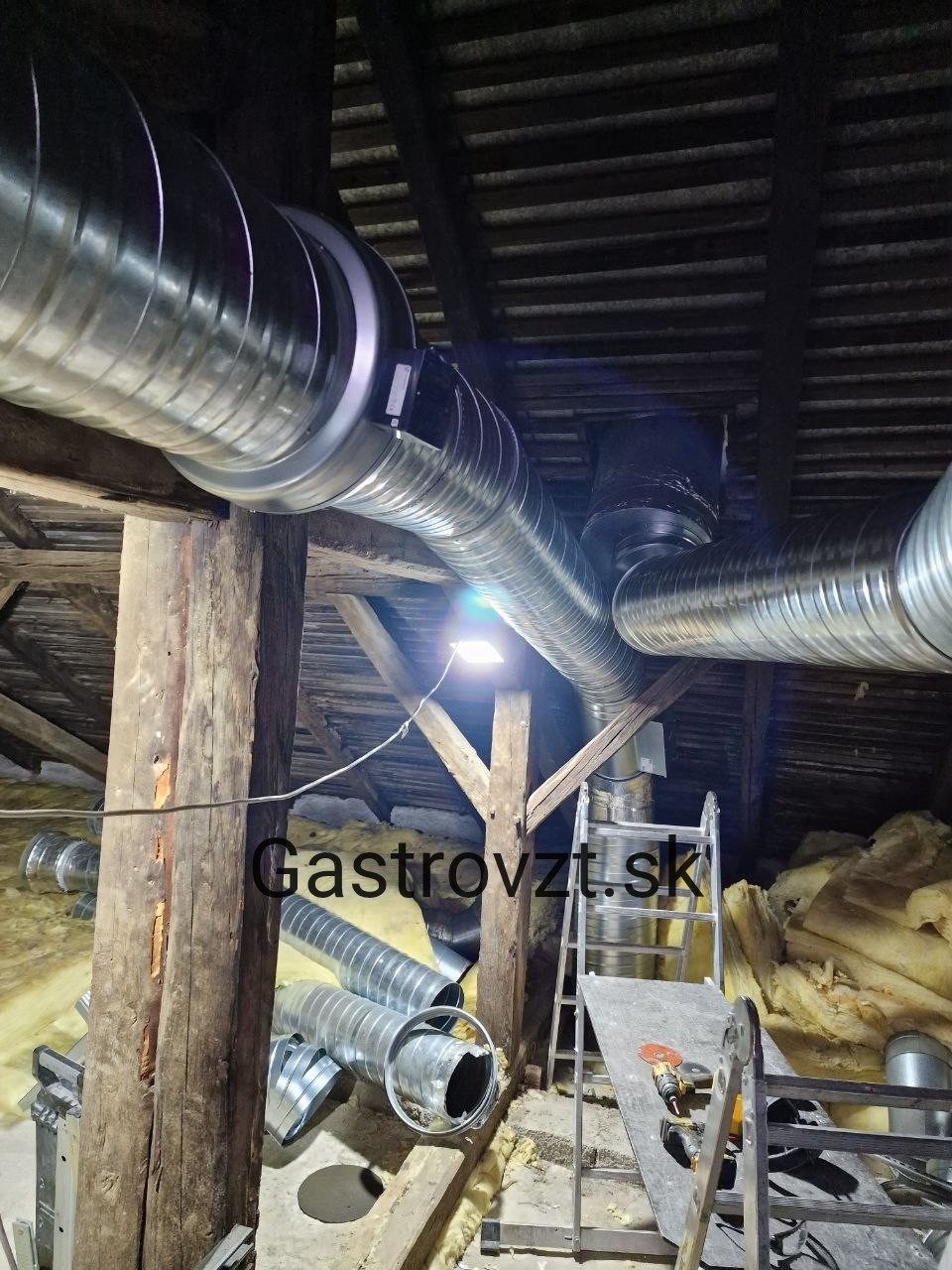

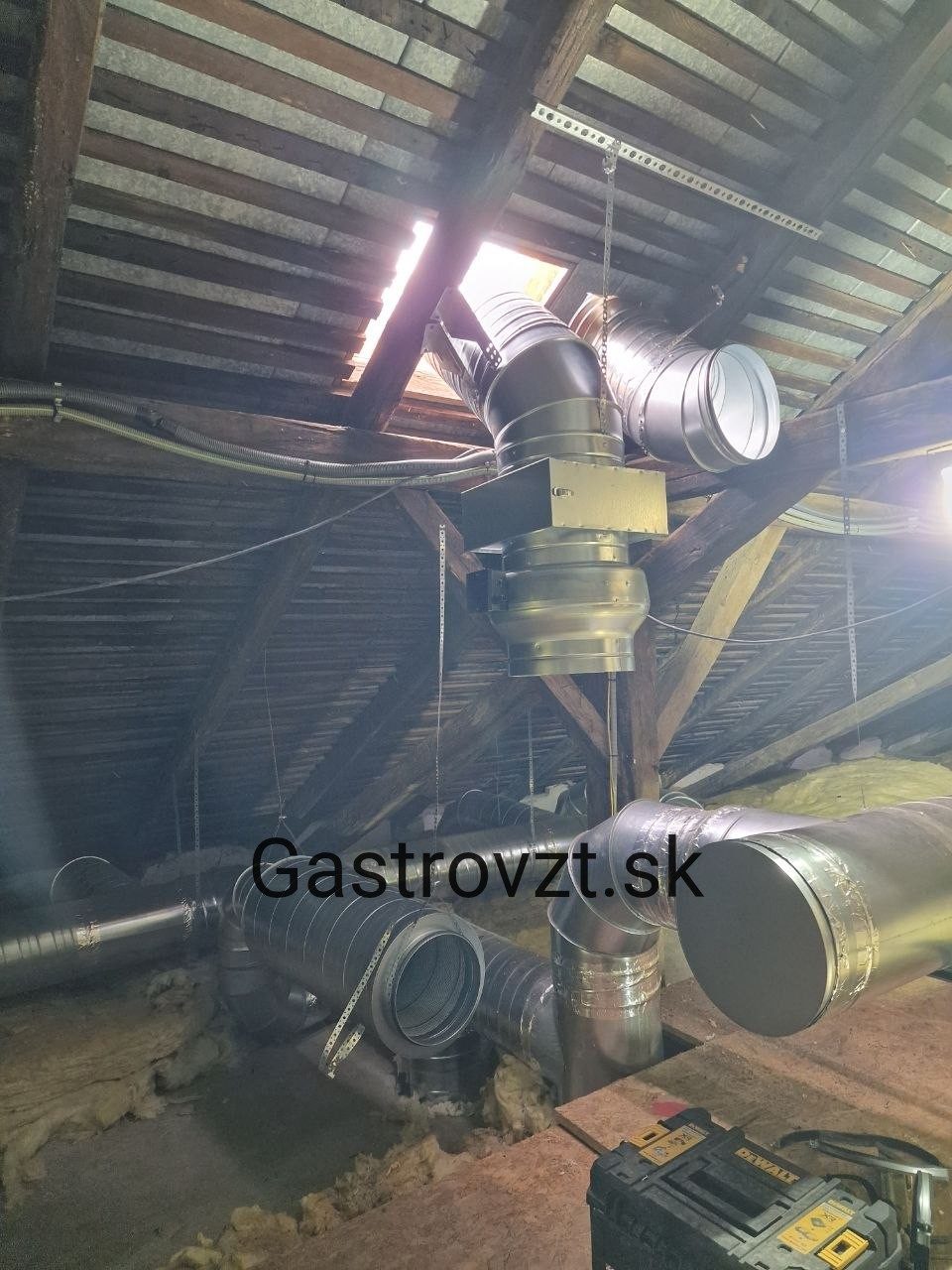

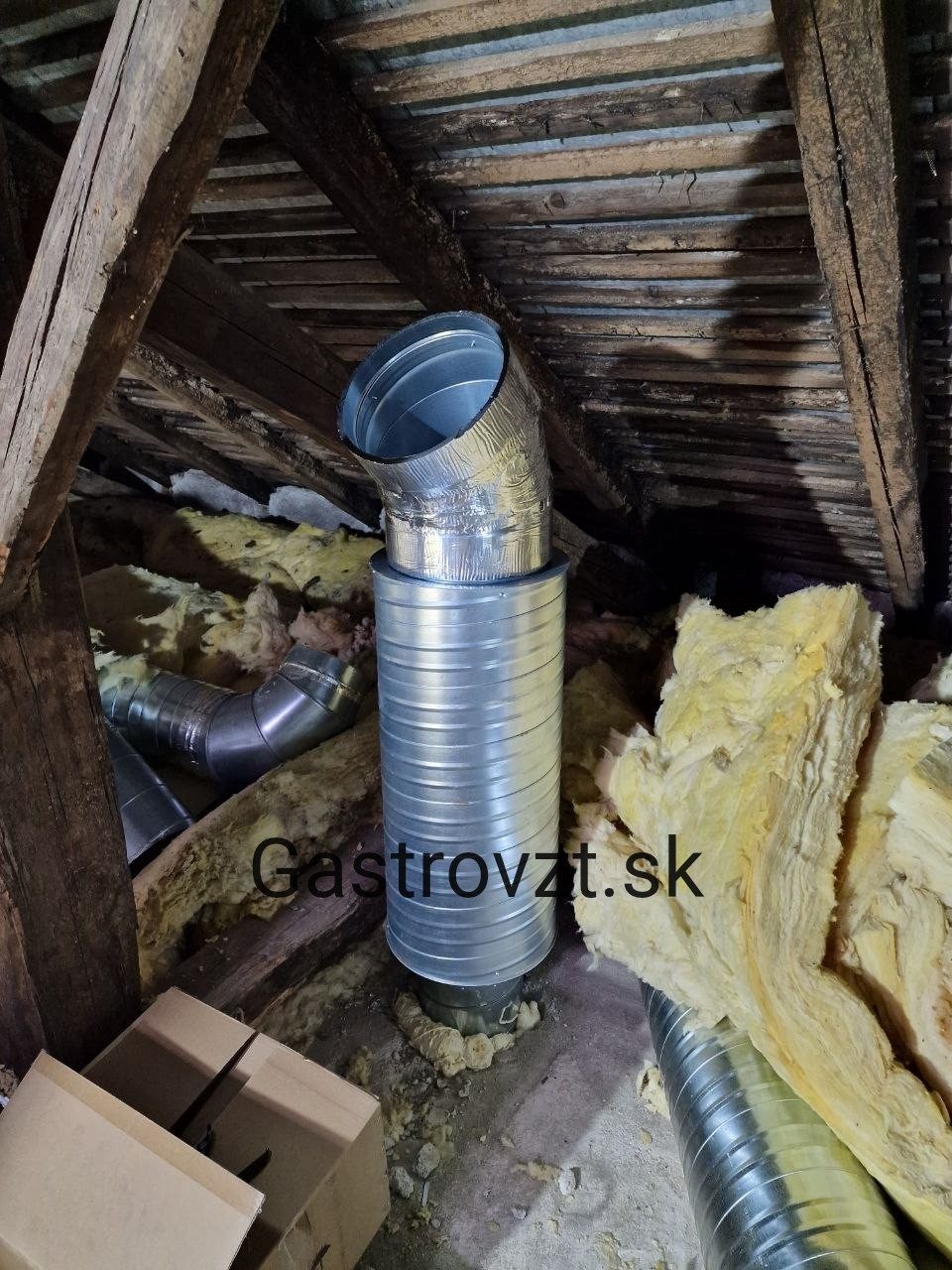

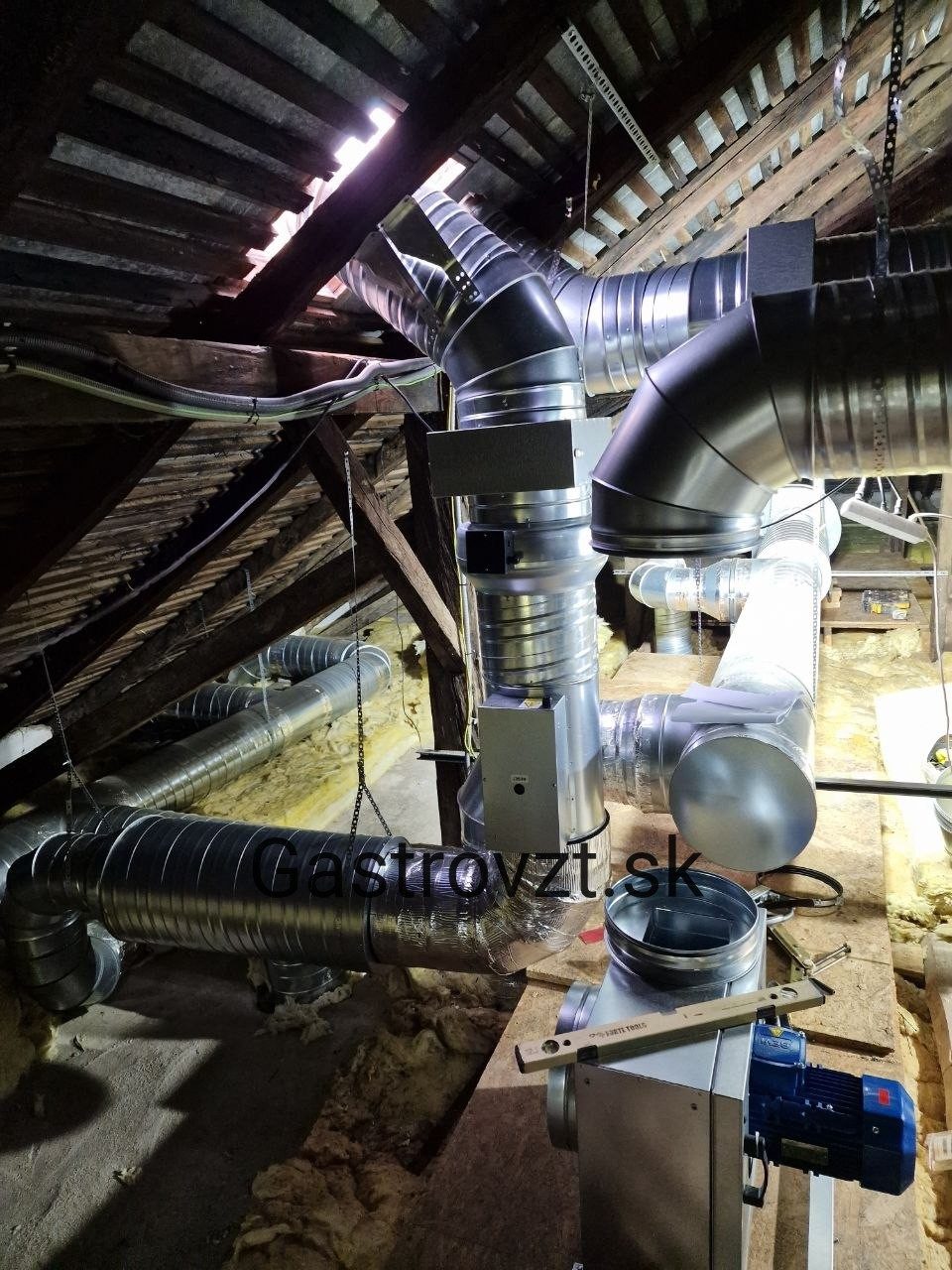

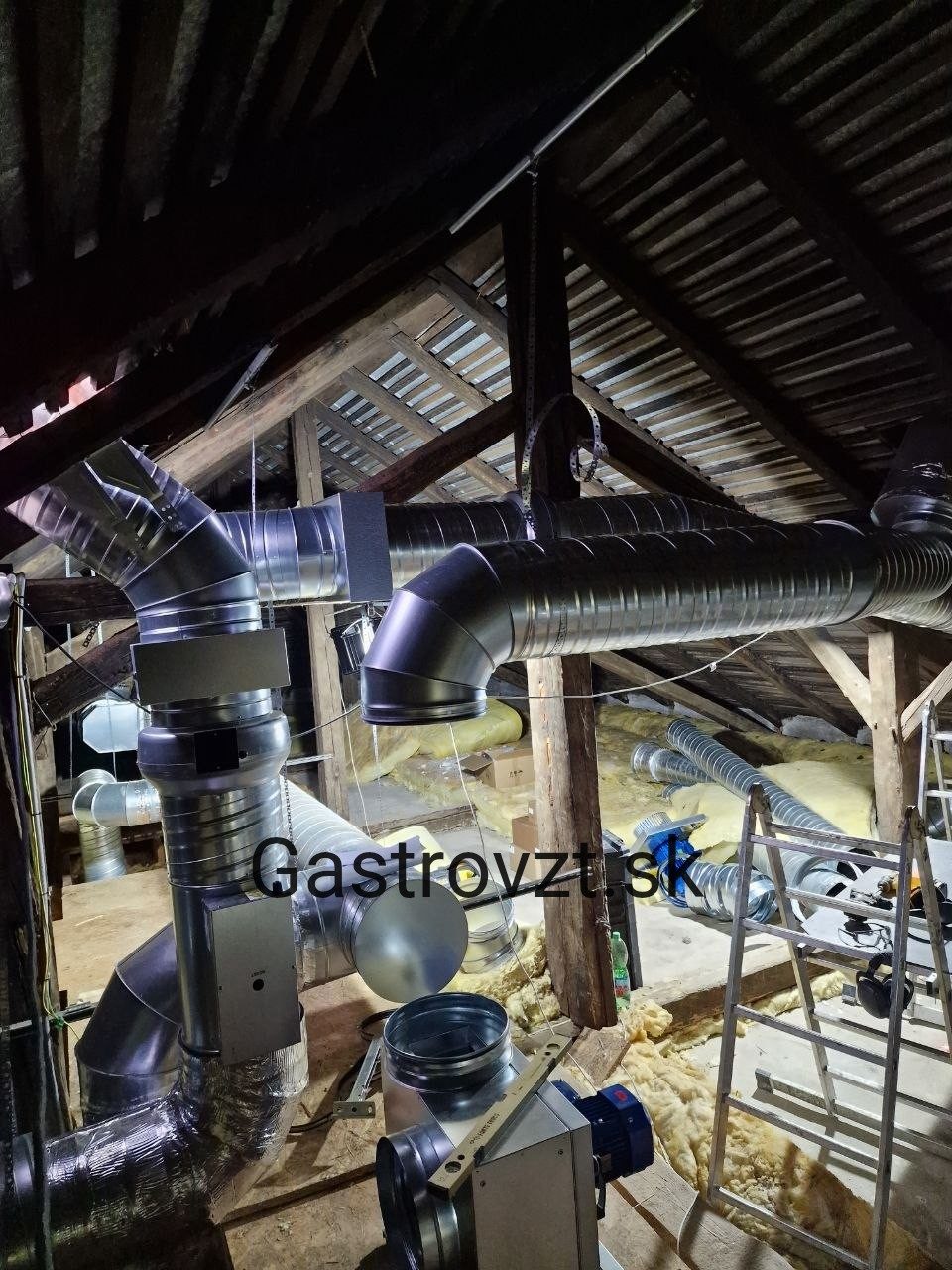

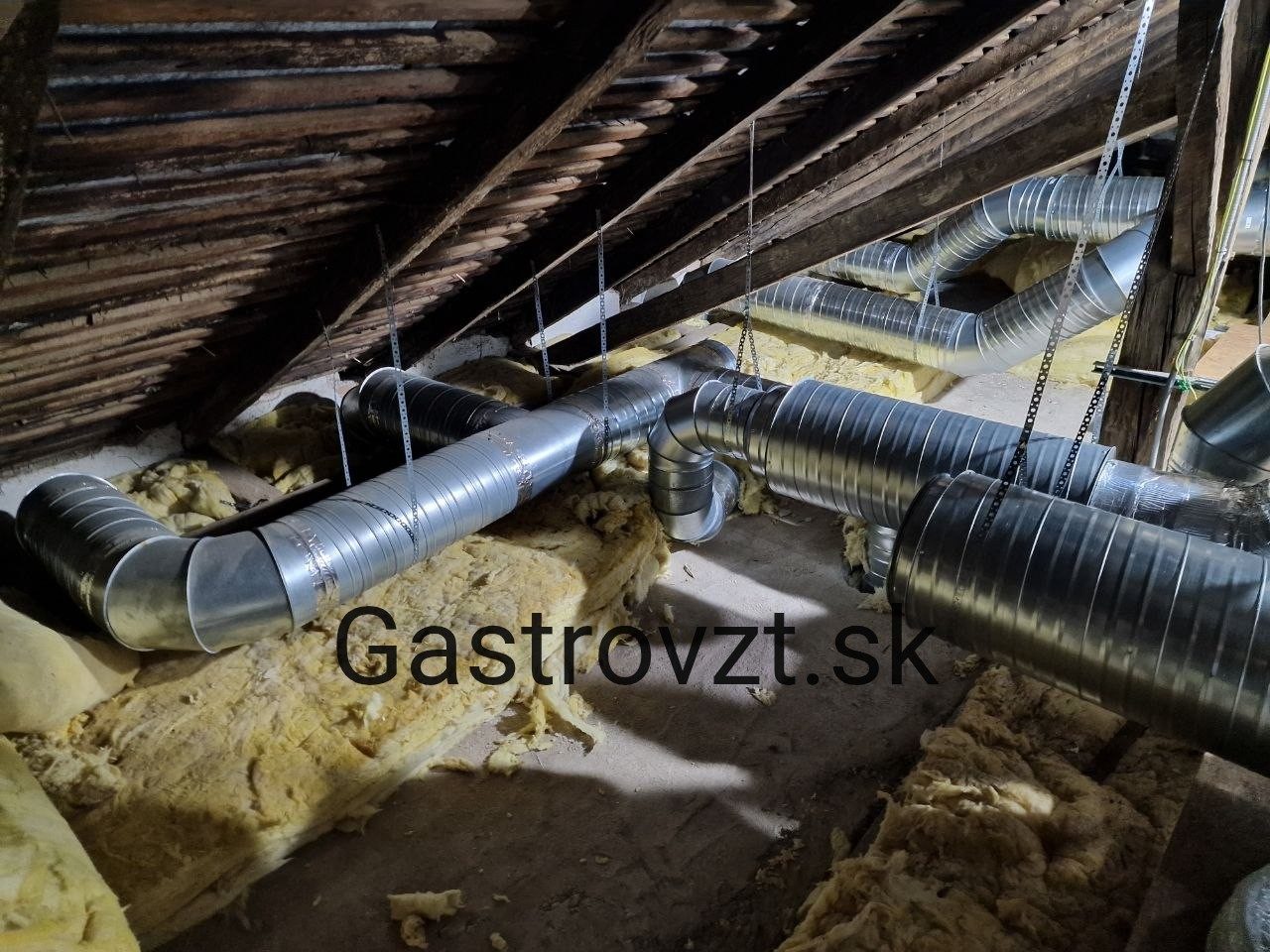

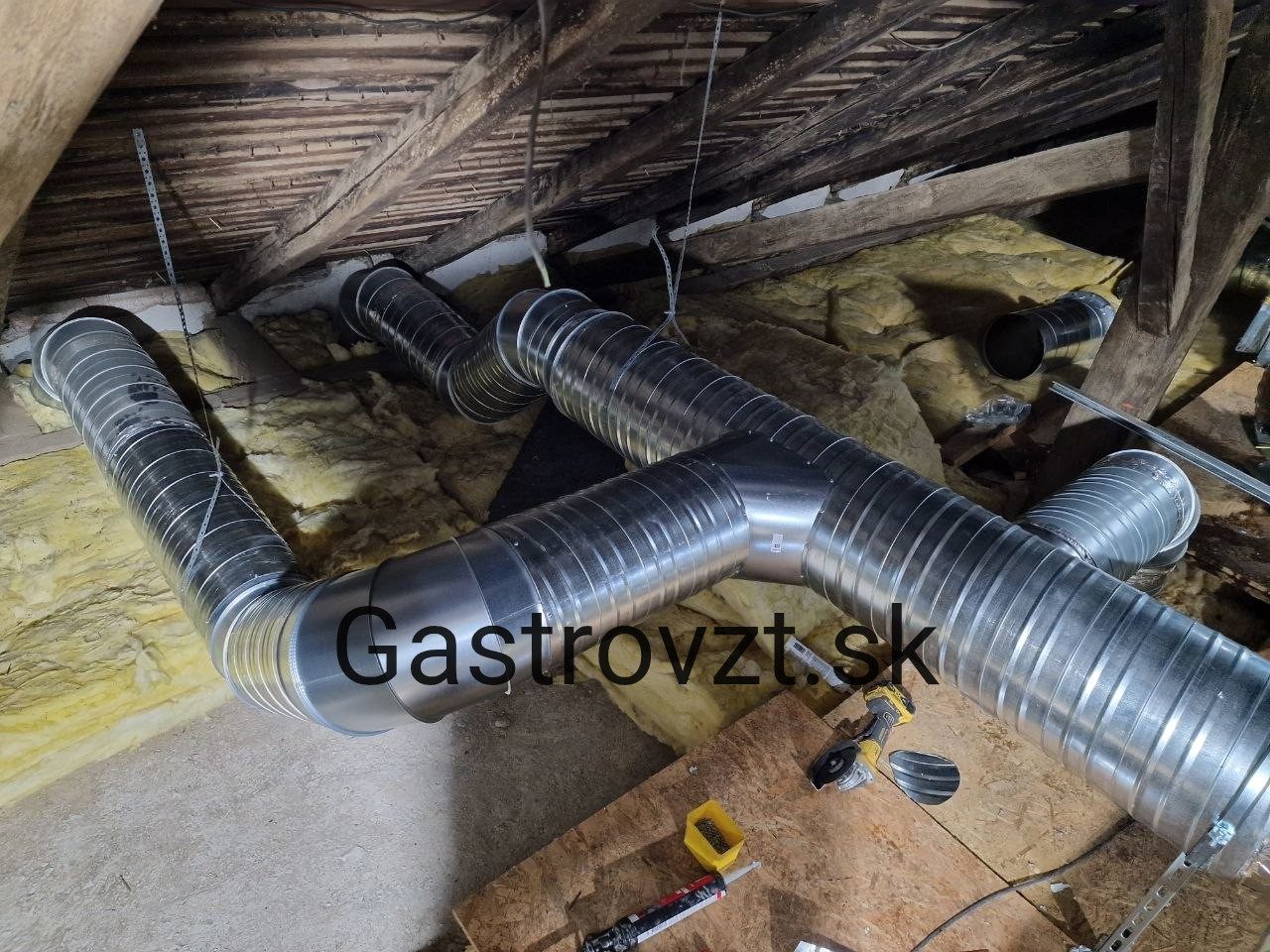

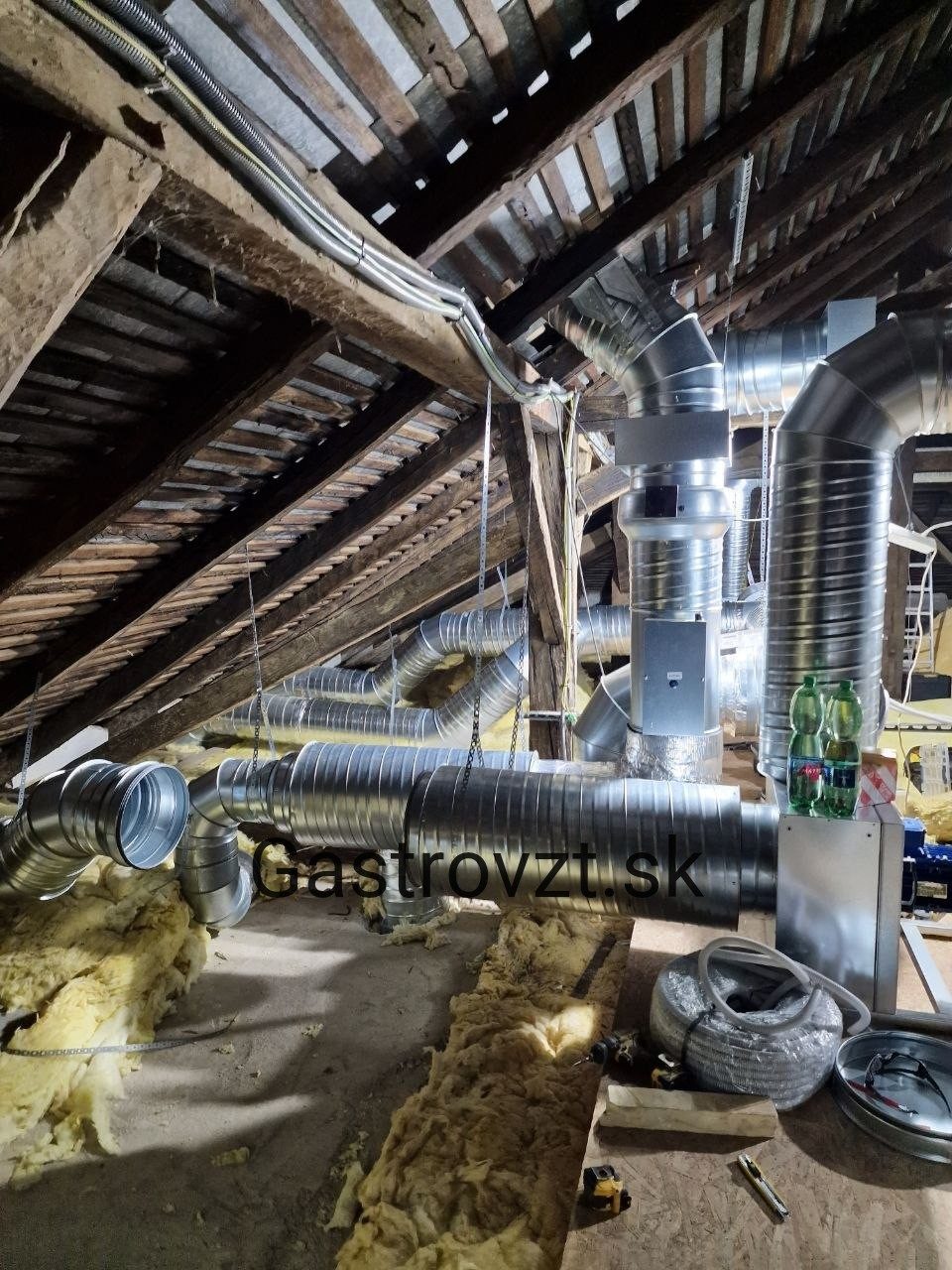

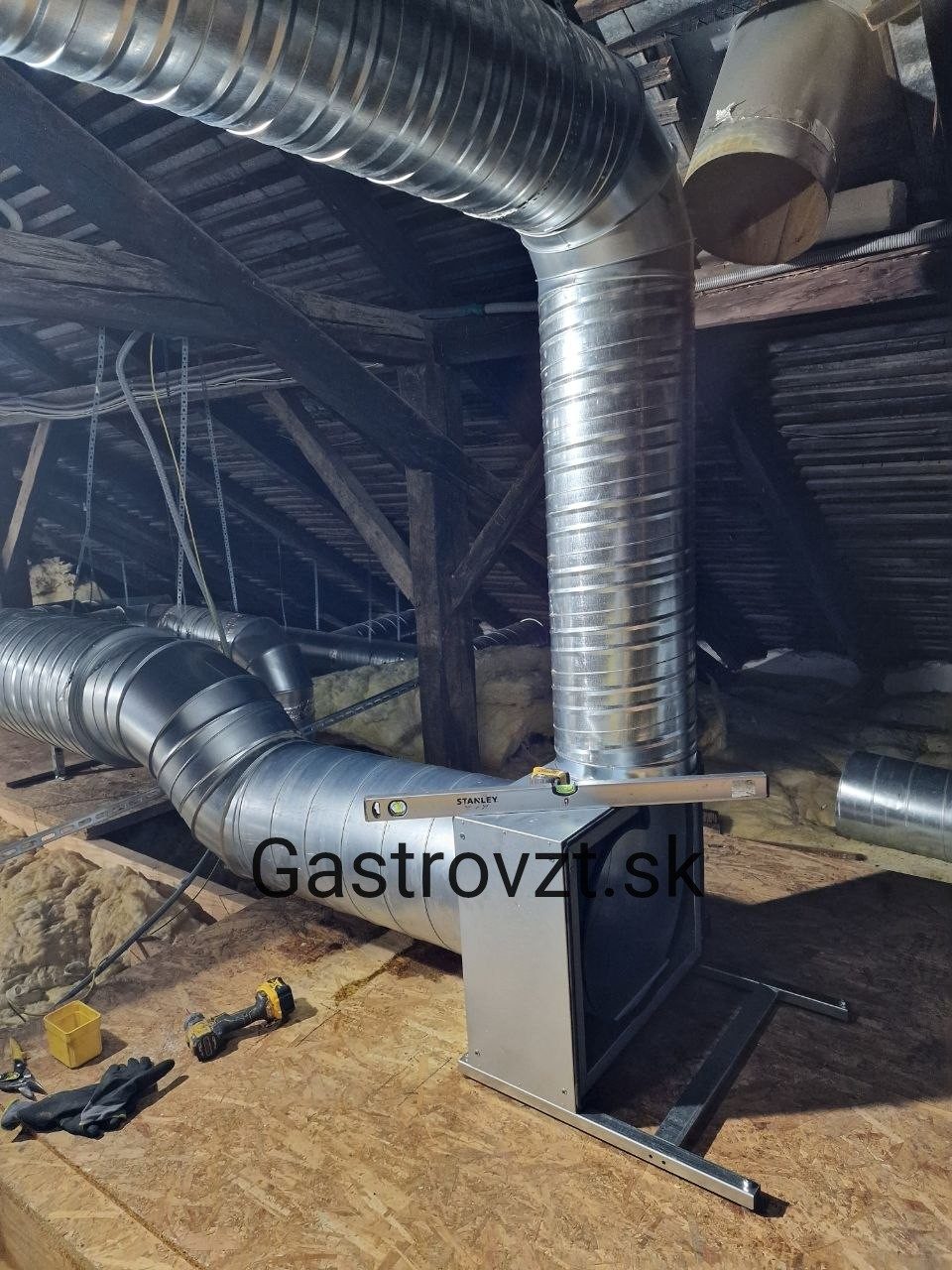

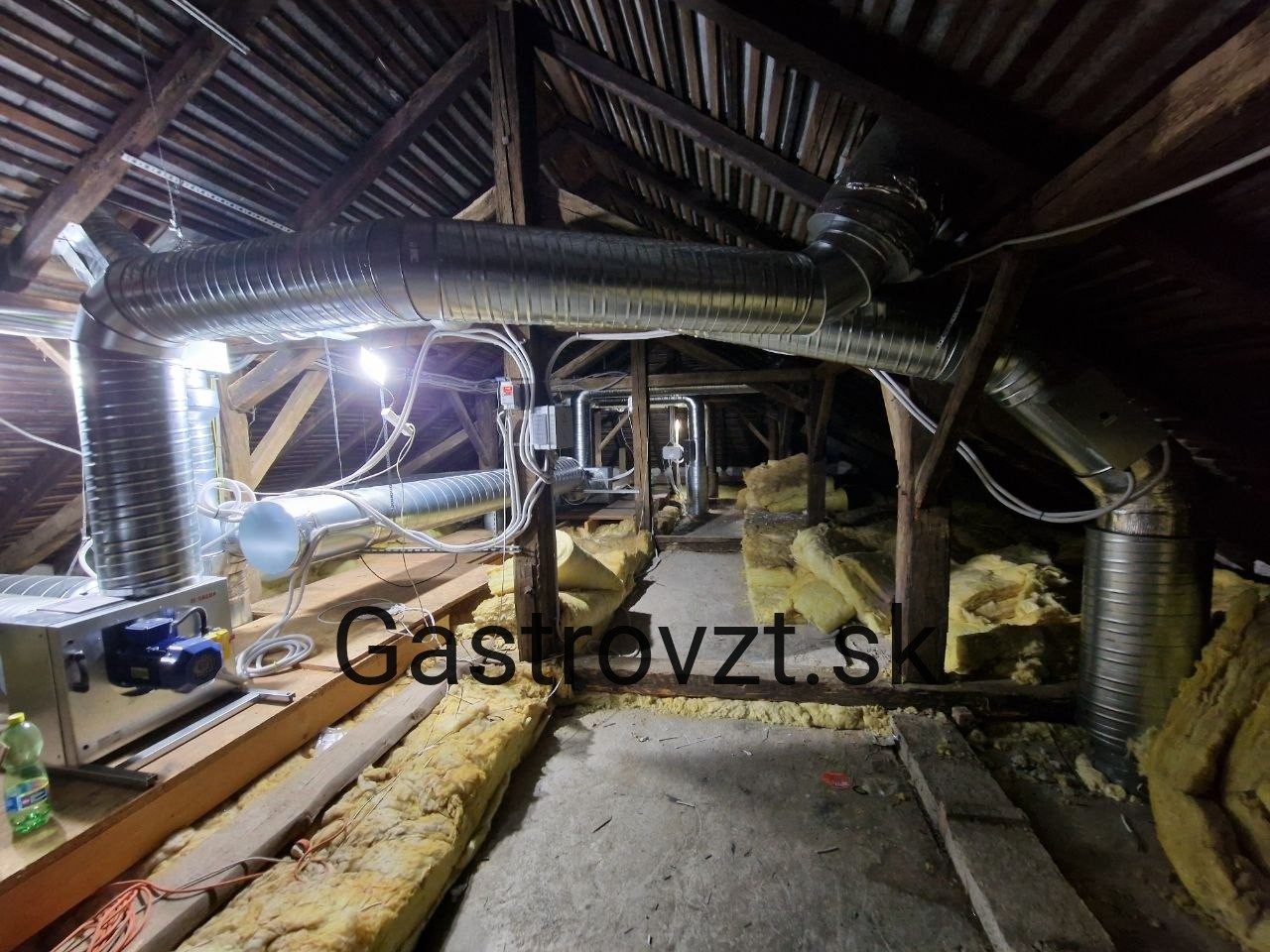

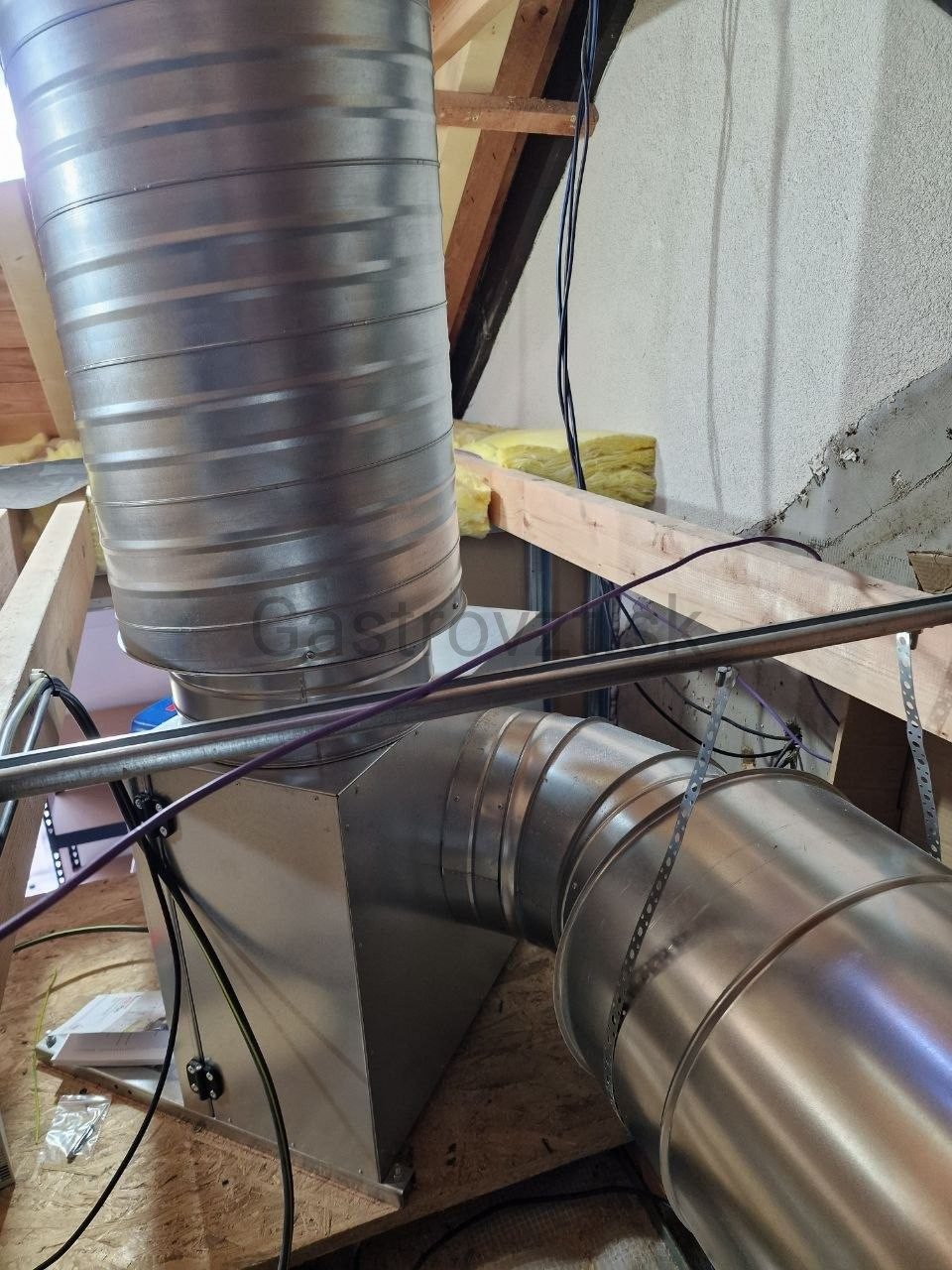

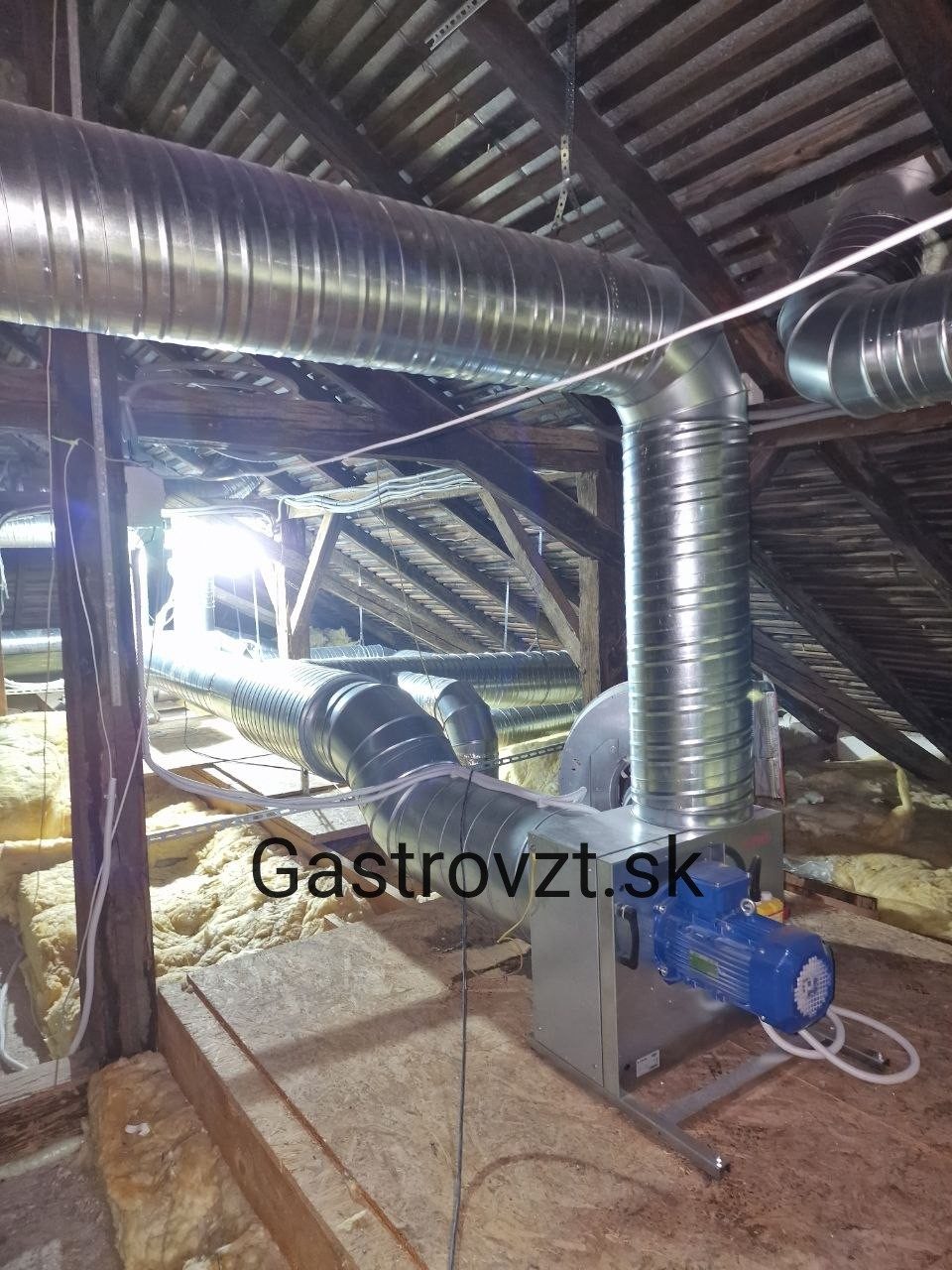

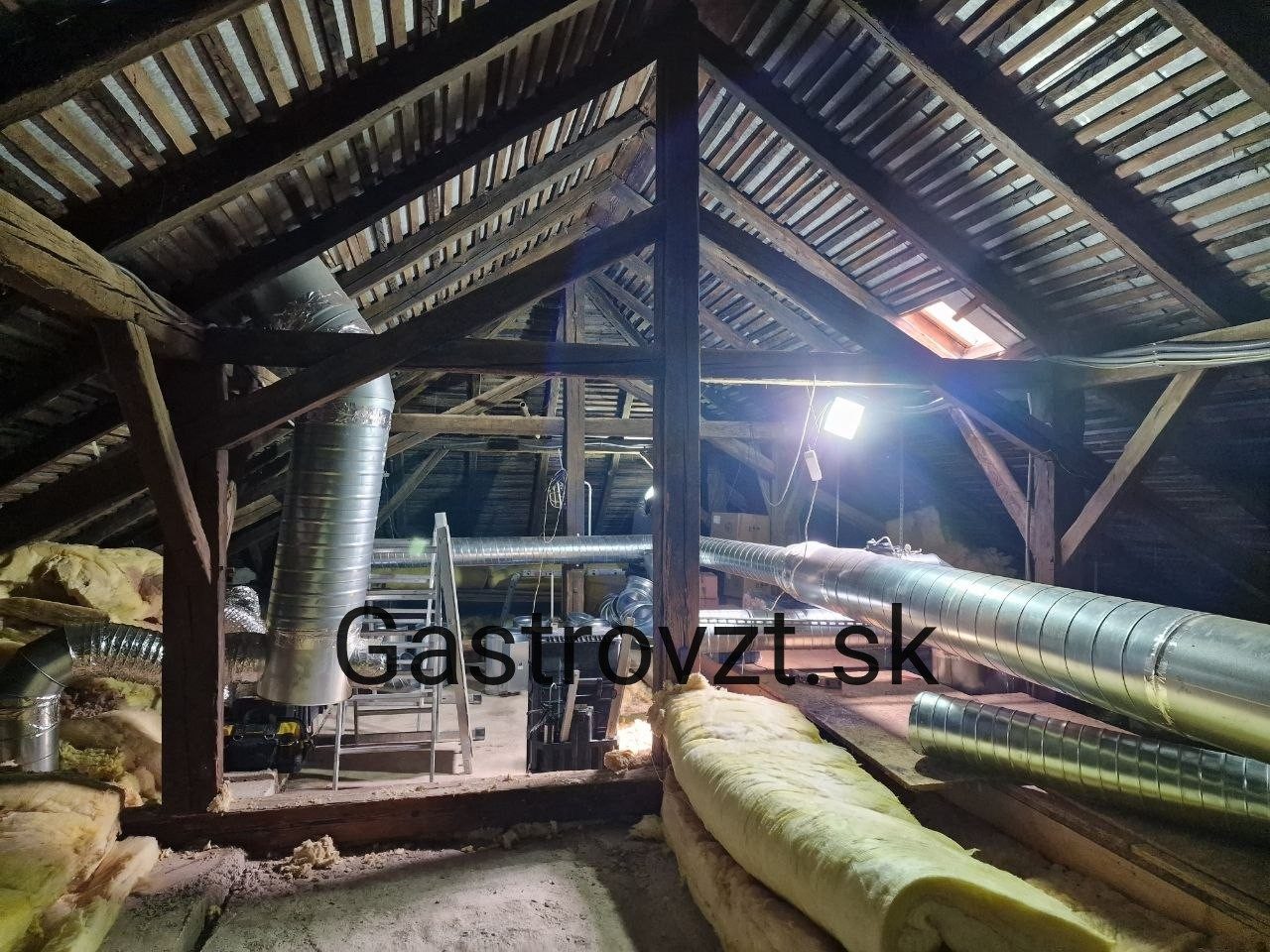

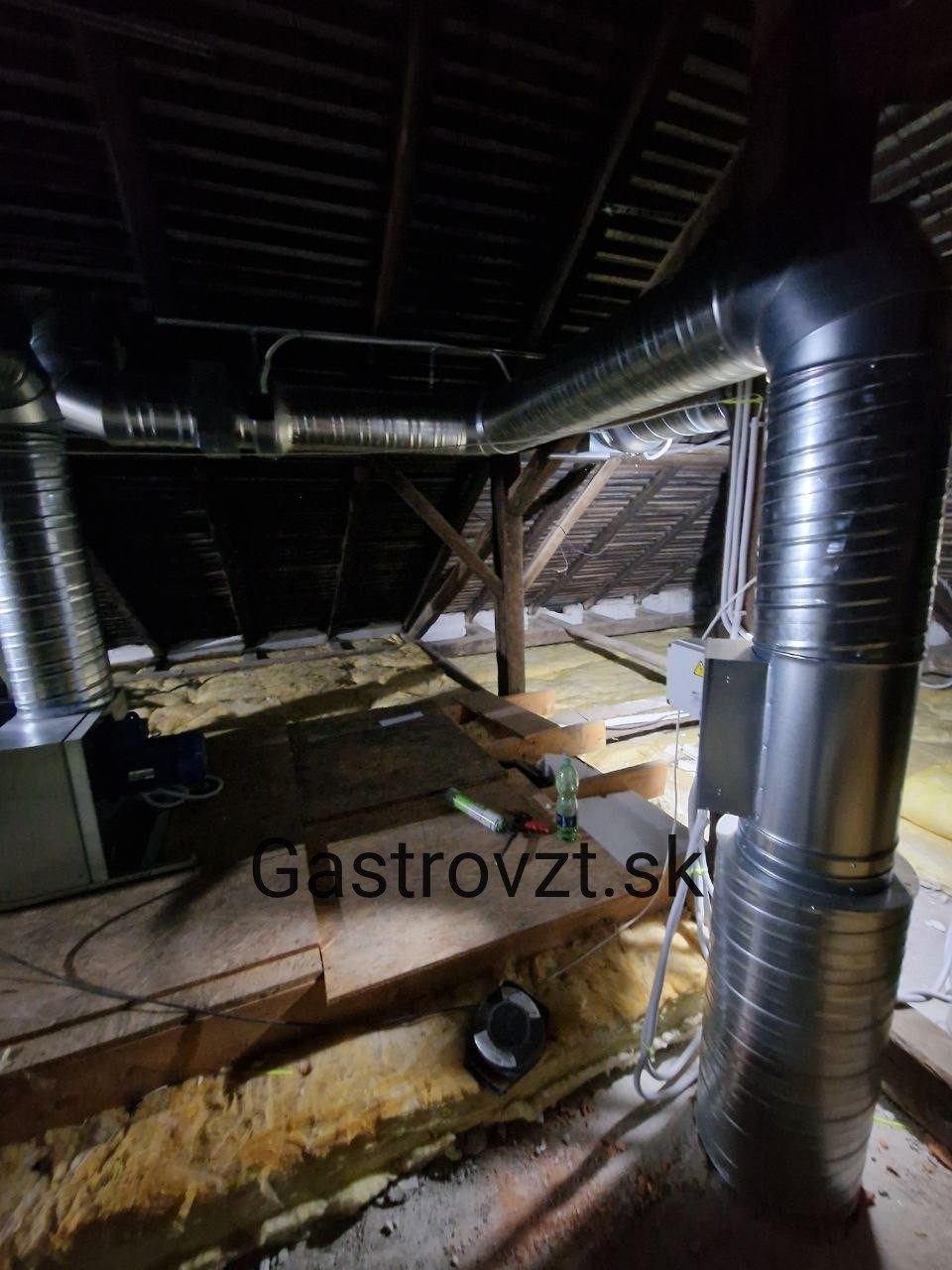

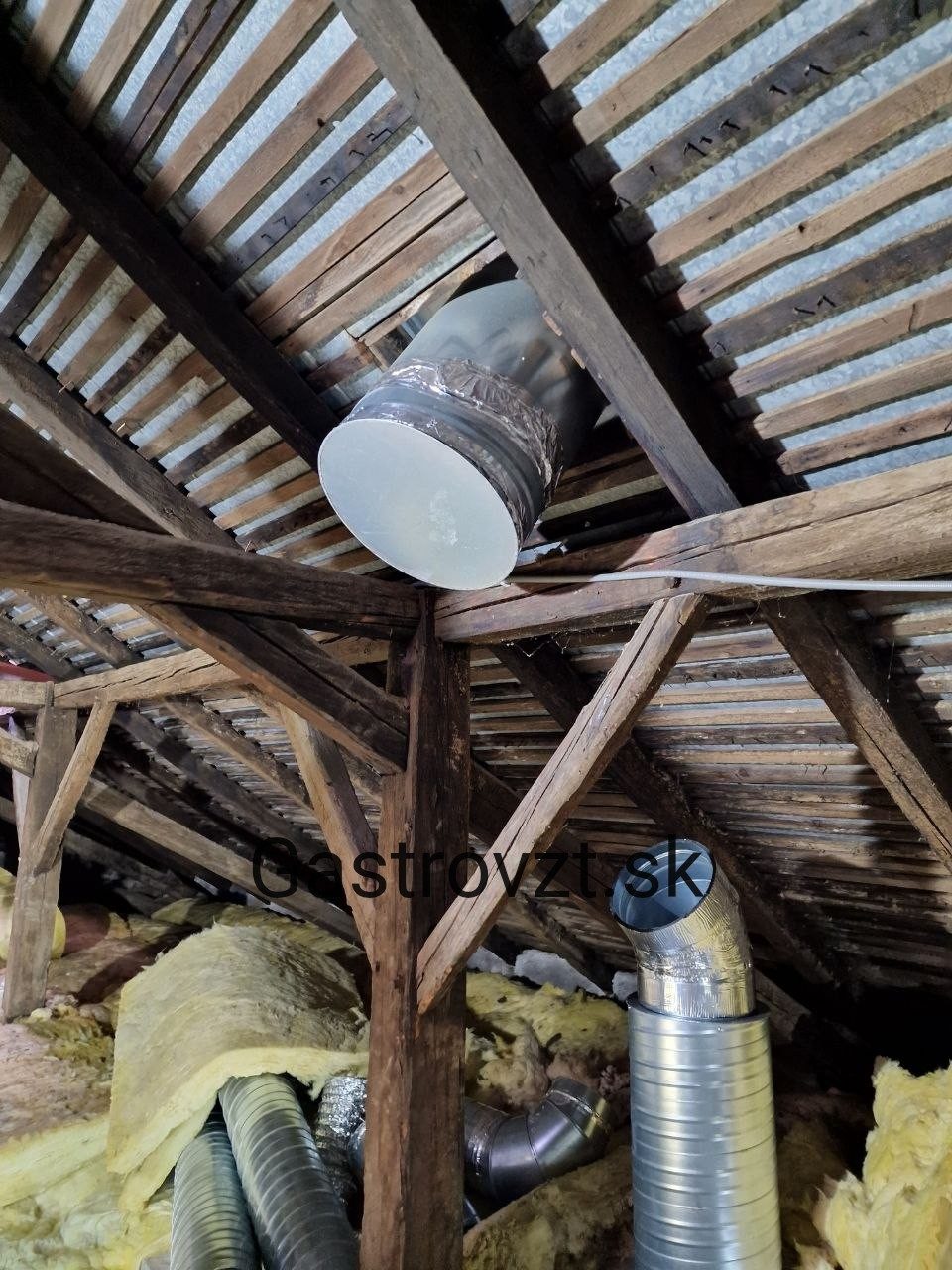

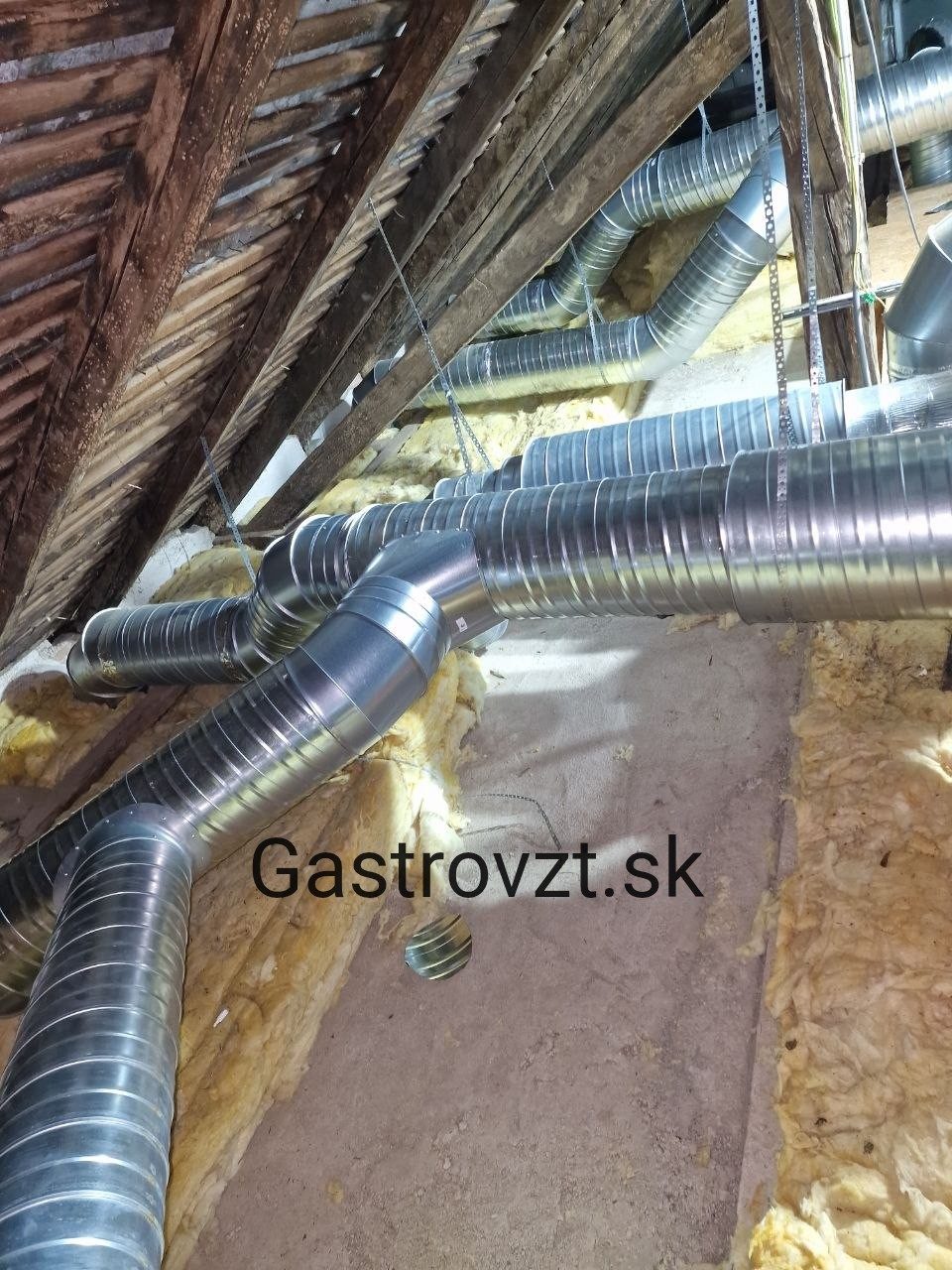

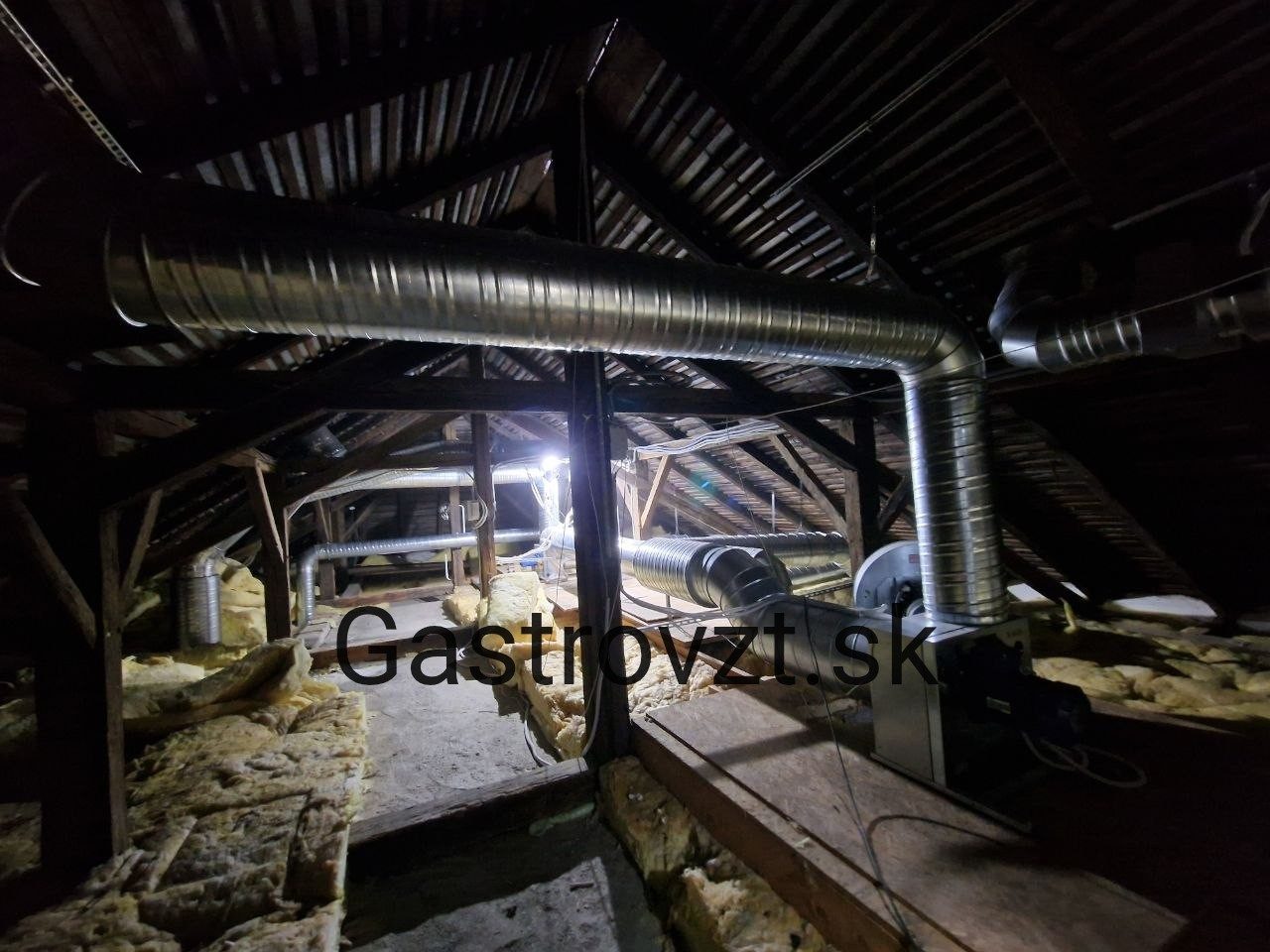

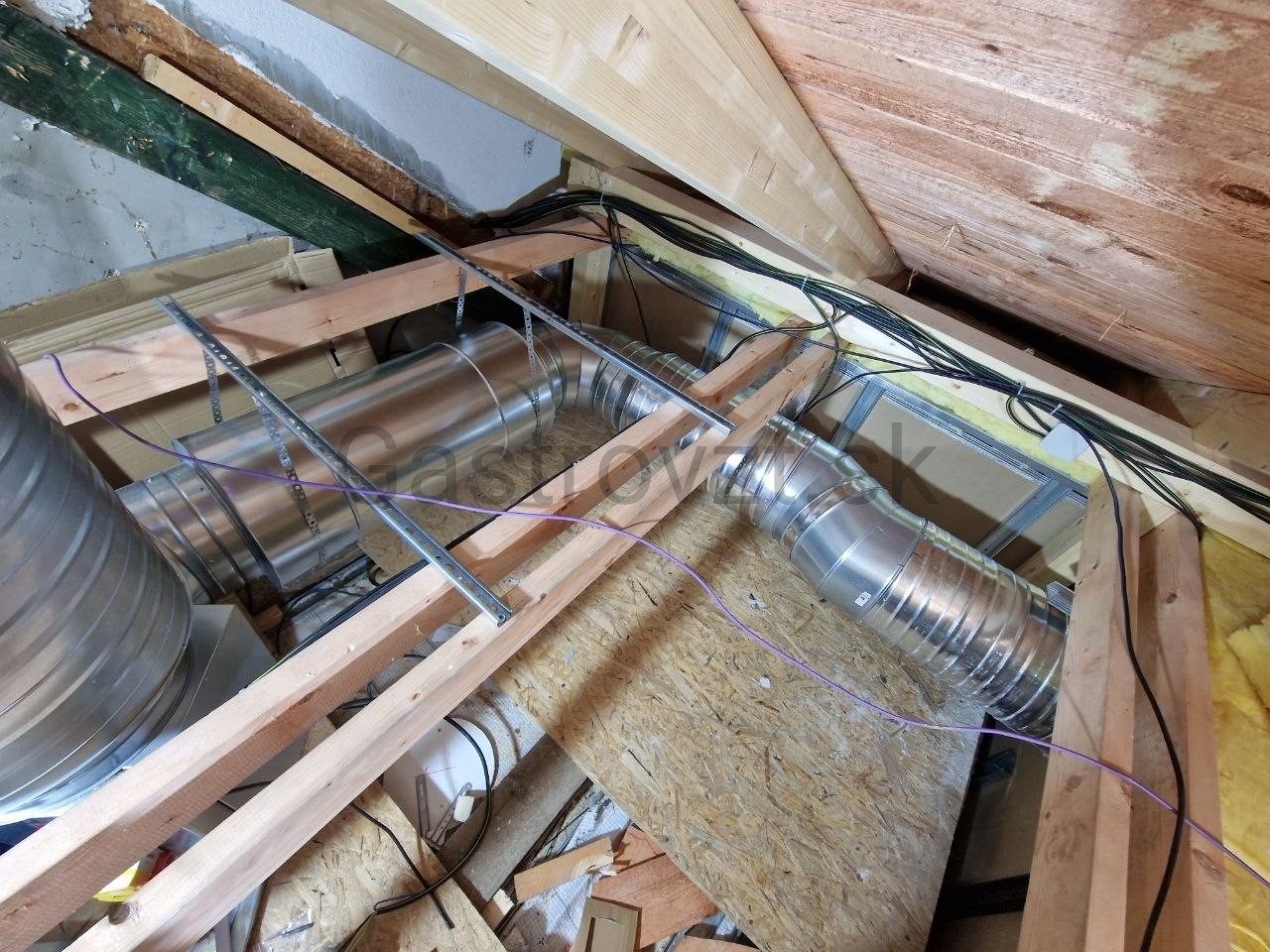

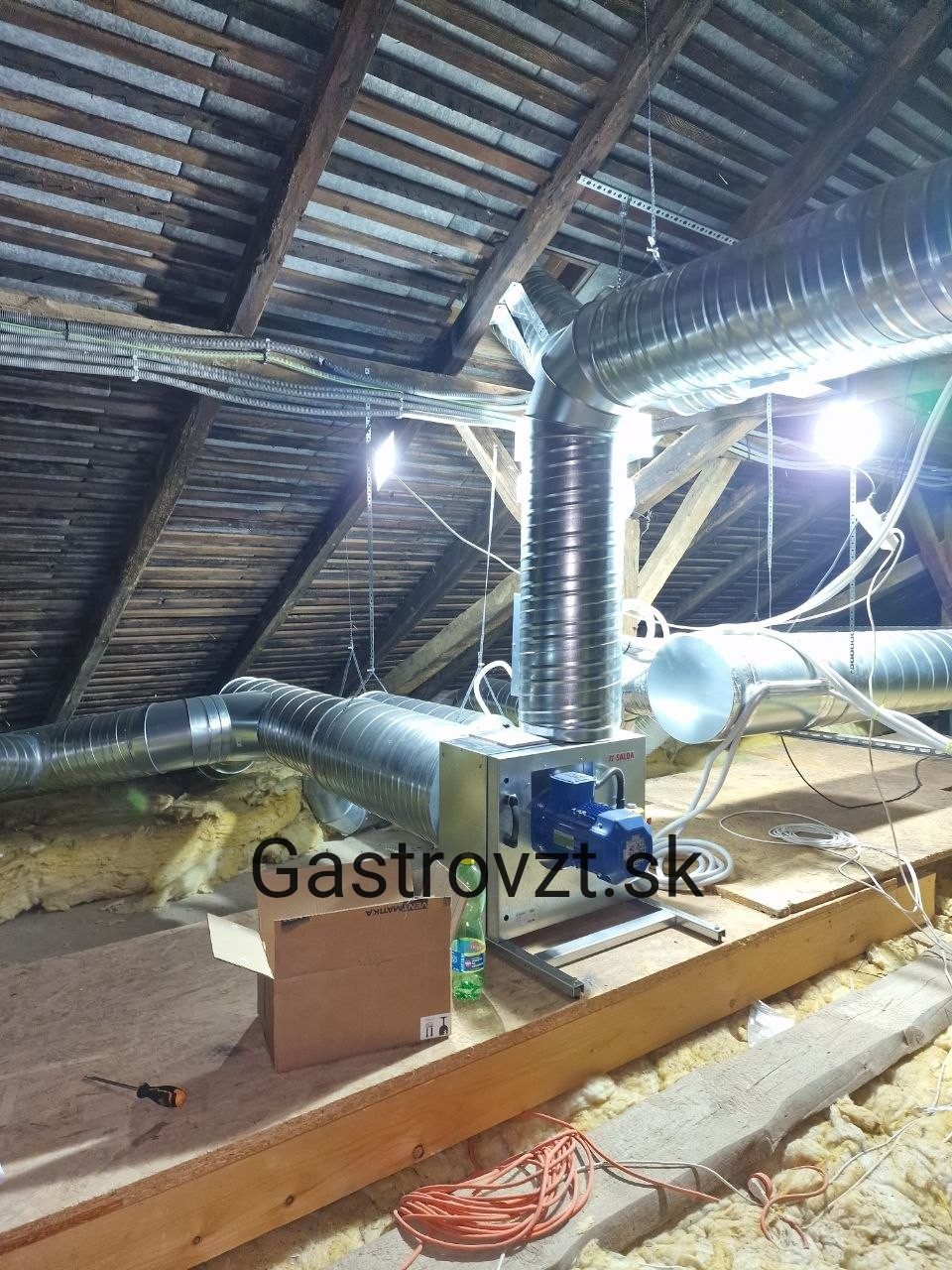

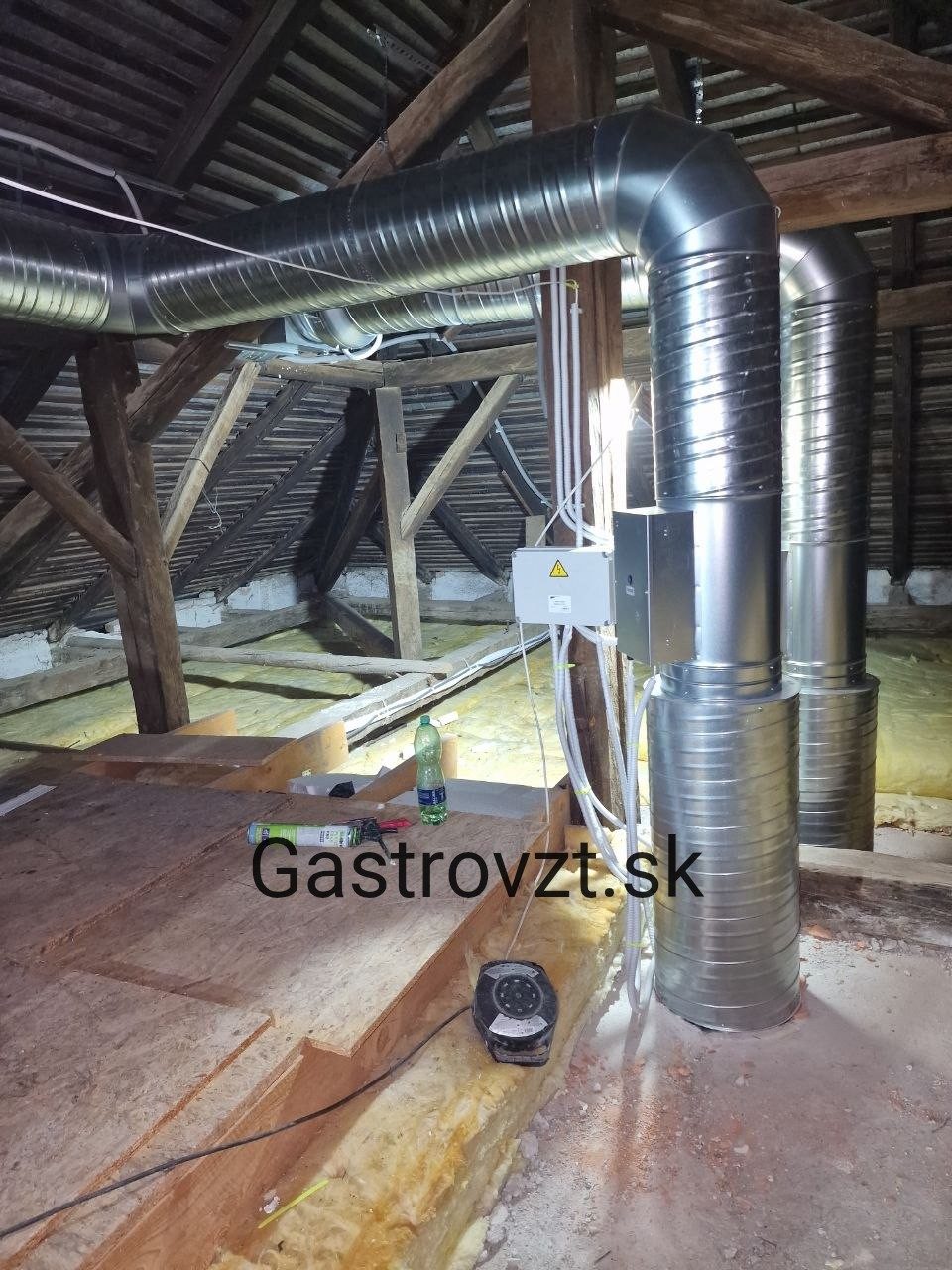

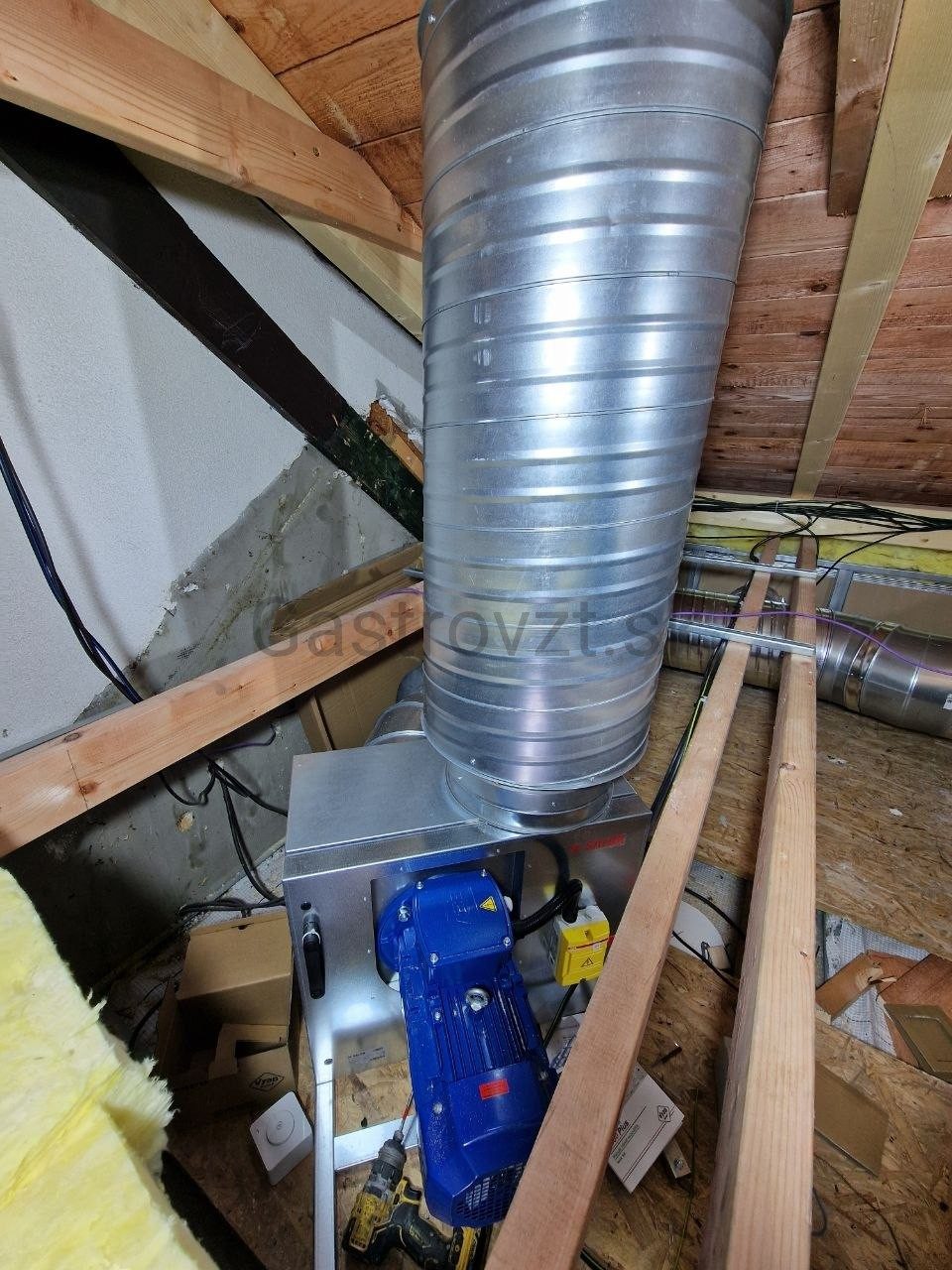

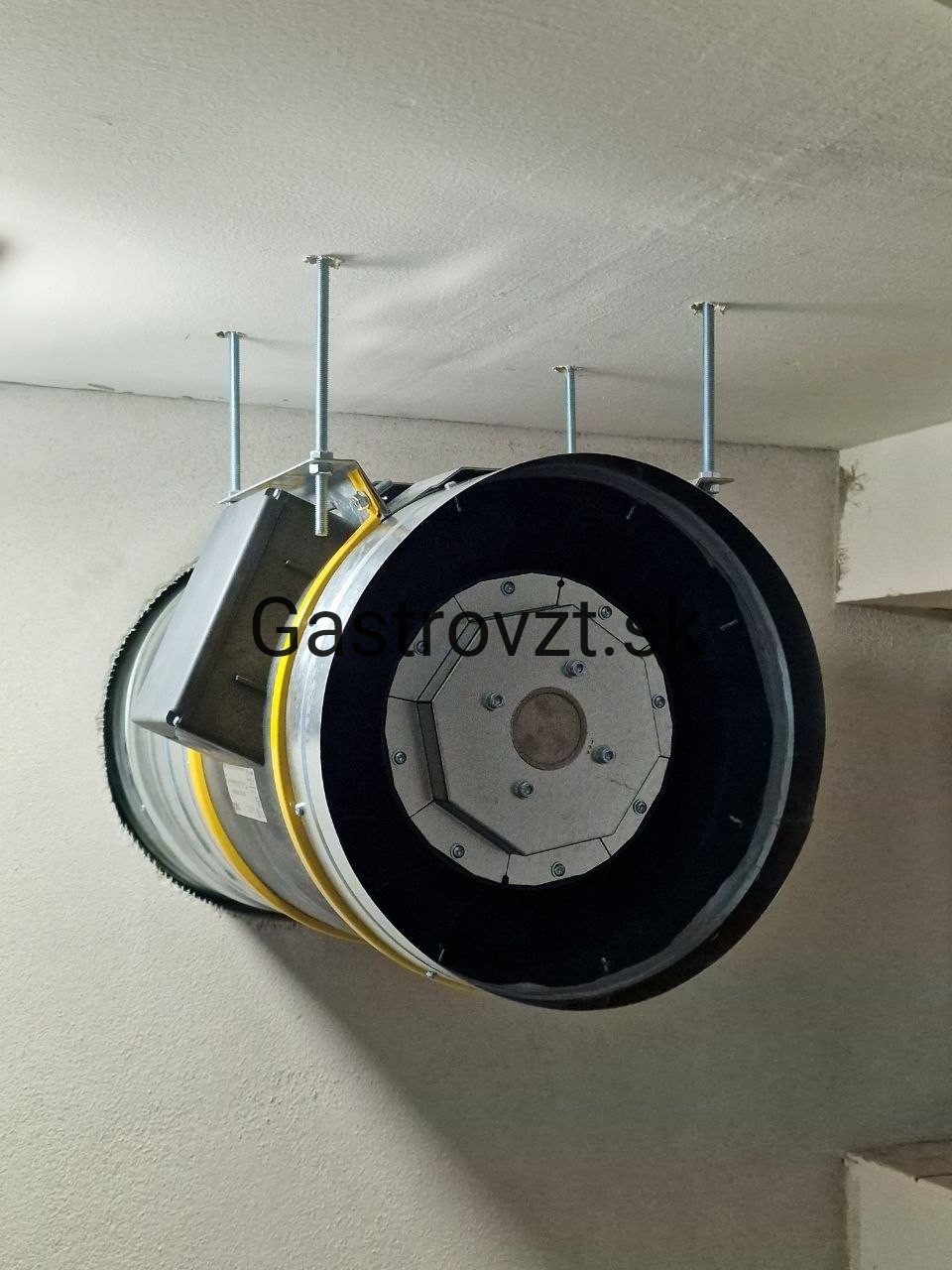

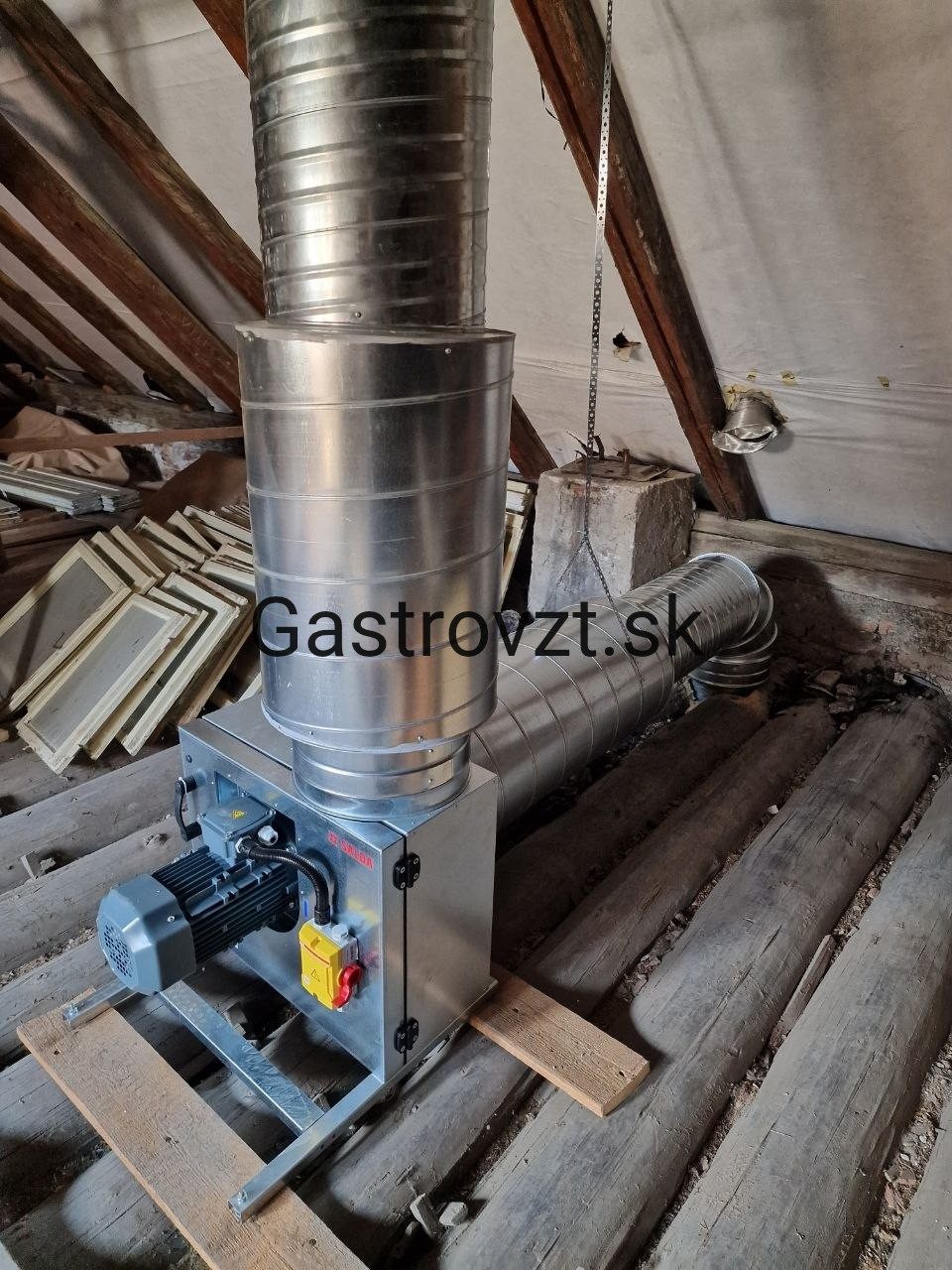

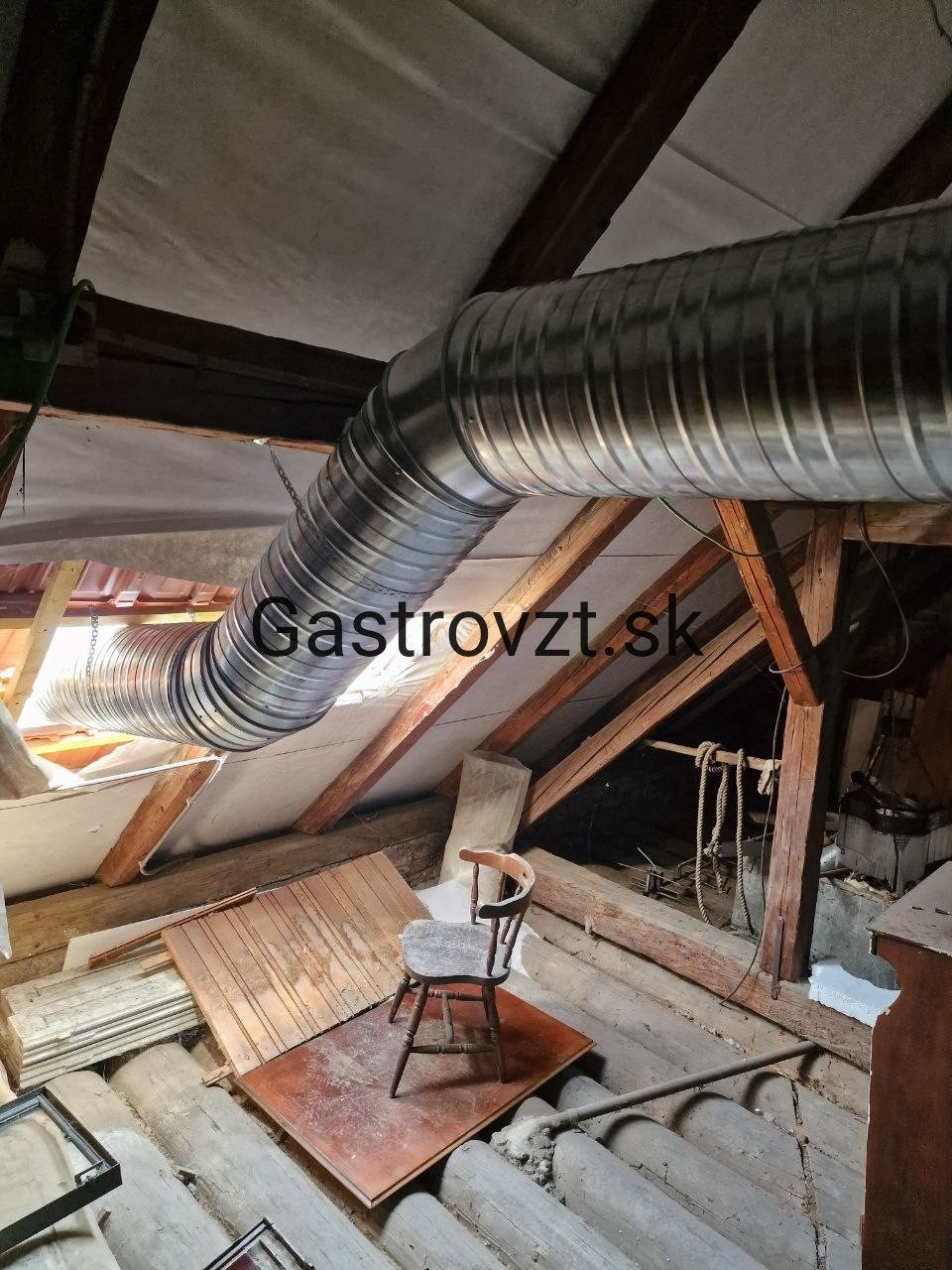

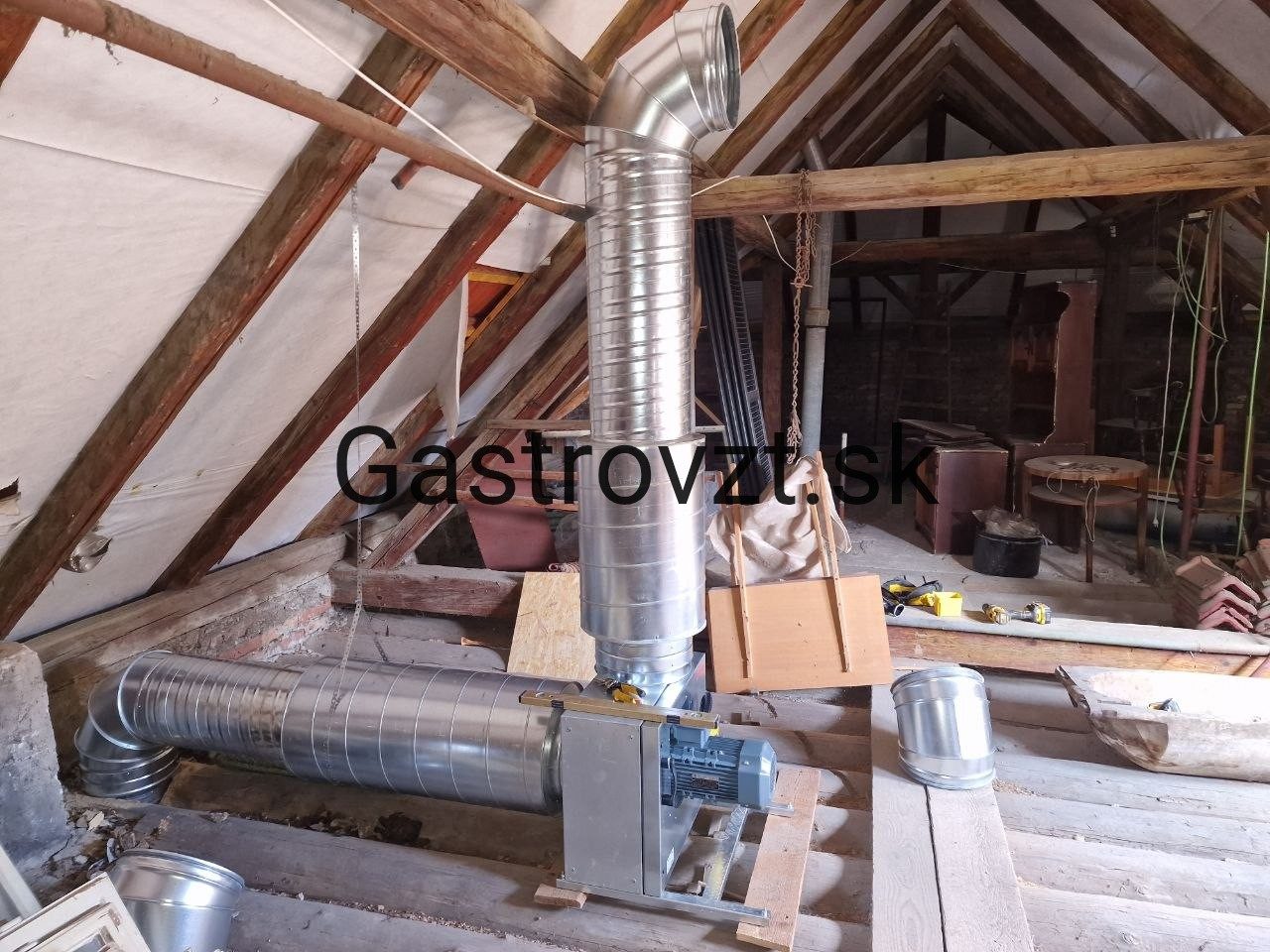

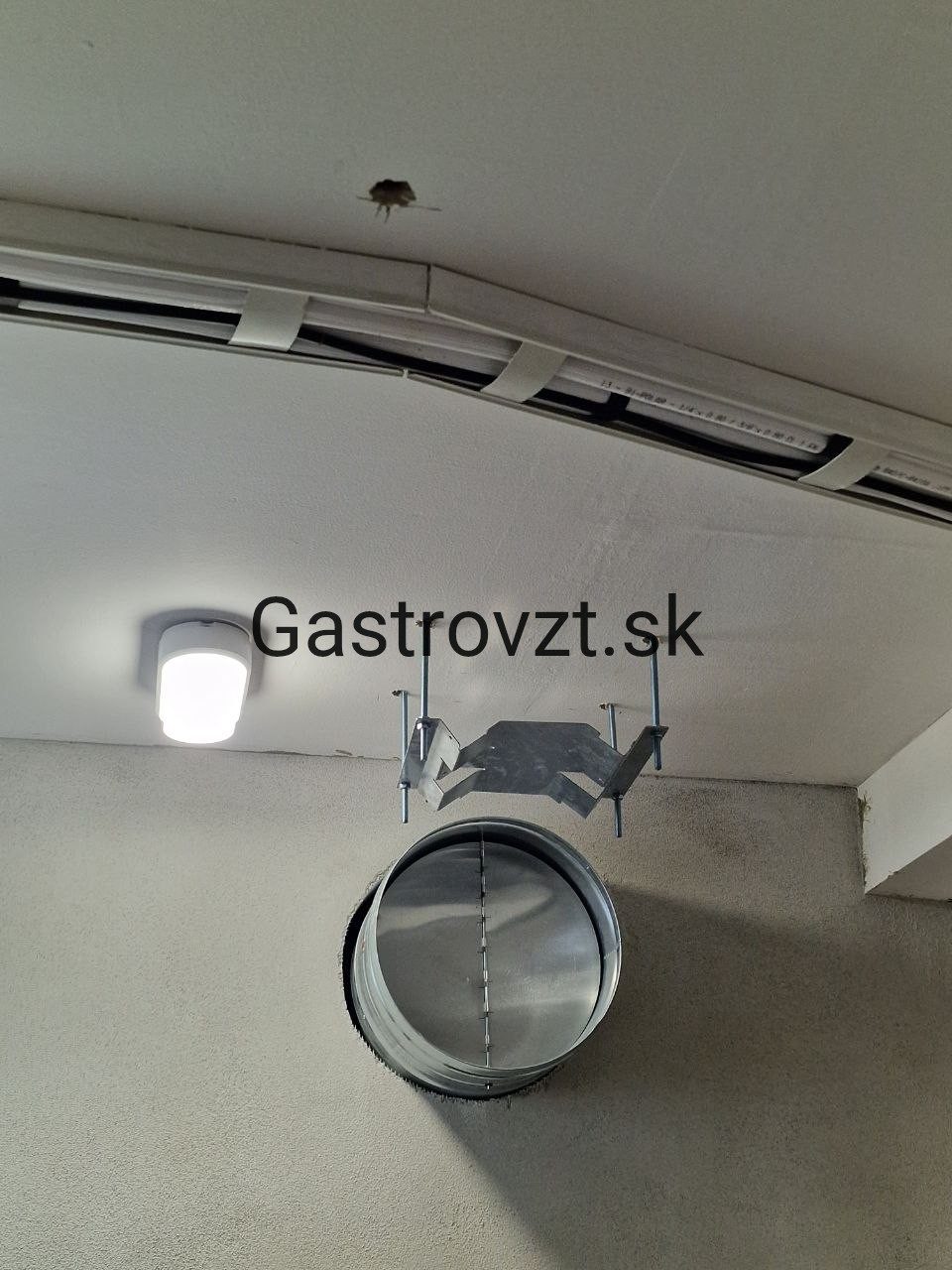

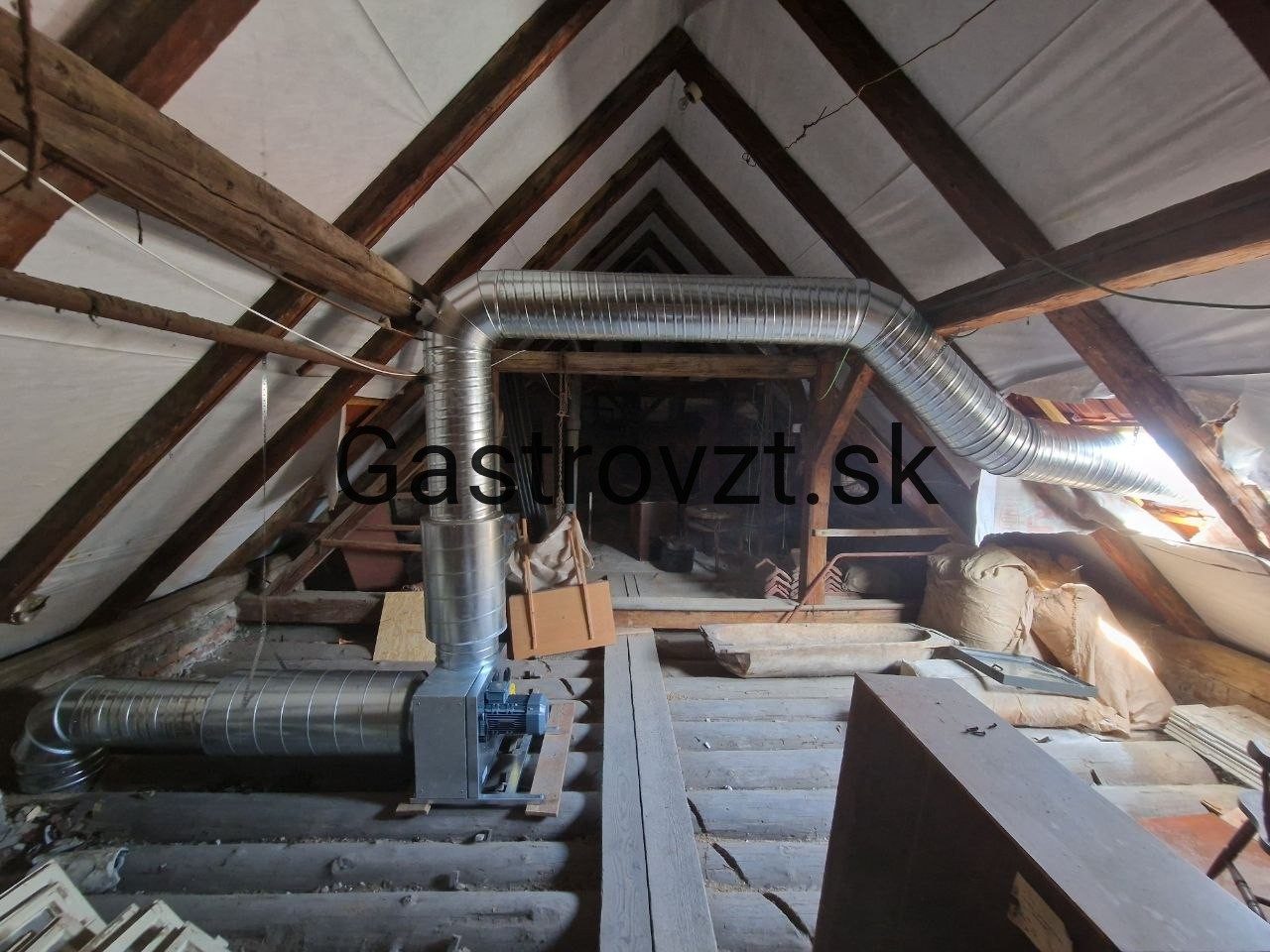

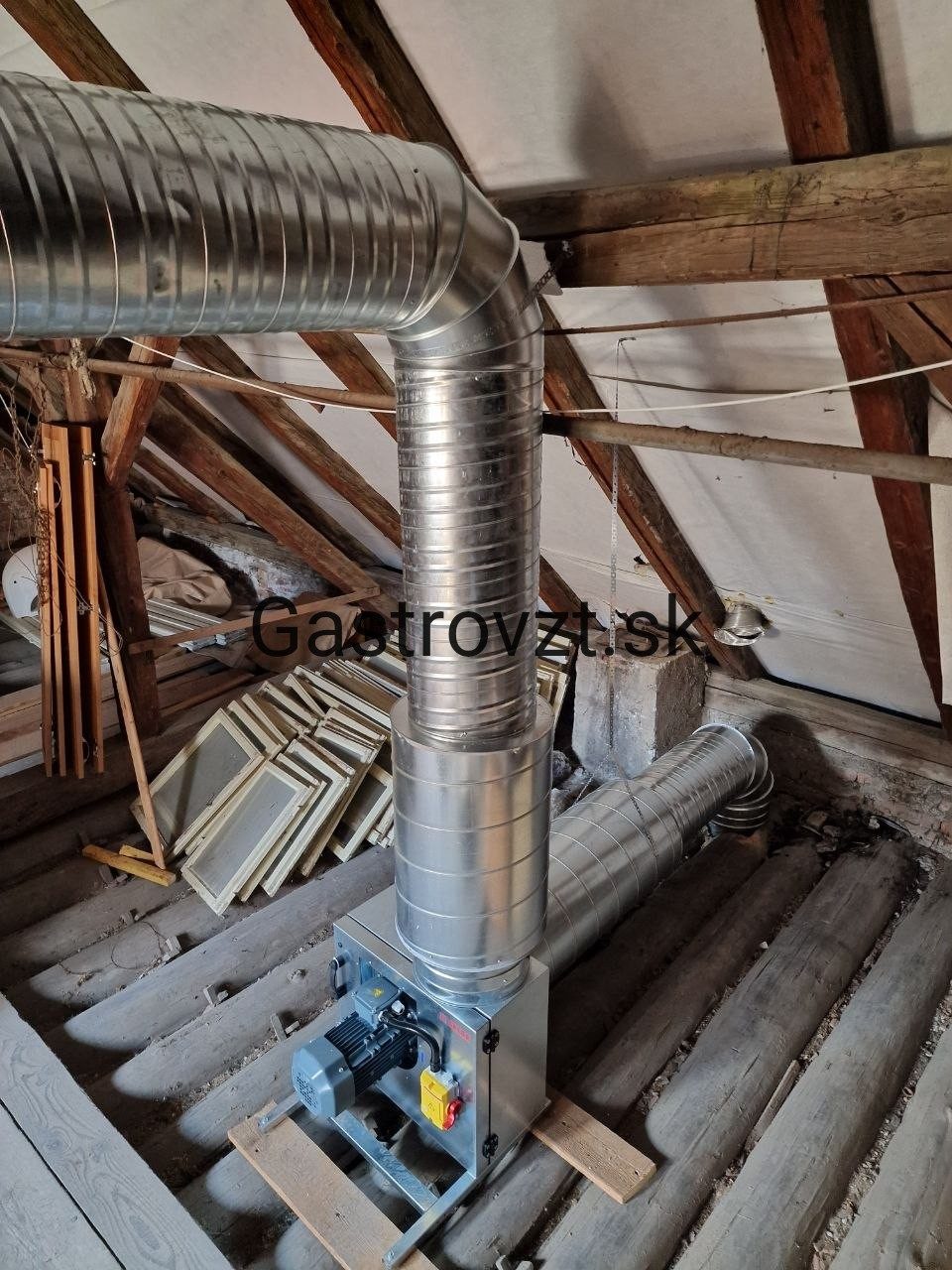

V čom bola práca. Ventilátor je v podkroví. Umiestniť ho tam nie je problém — problém je umiestniť ho tak, aby sa k nemu dalo o rok dostať. Tuk sa usadí na obežnom kolese vždy, a ventilátor, ktorý sa nedá otvoriť, sa nikdy nevyčistí. Motor je preto osadený s prístupom na revíziu a čistenie.

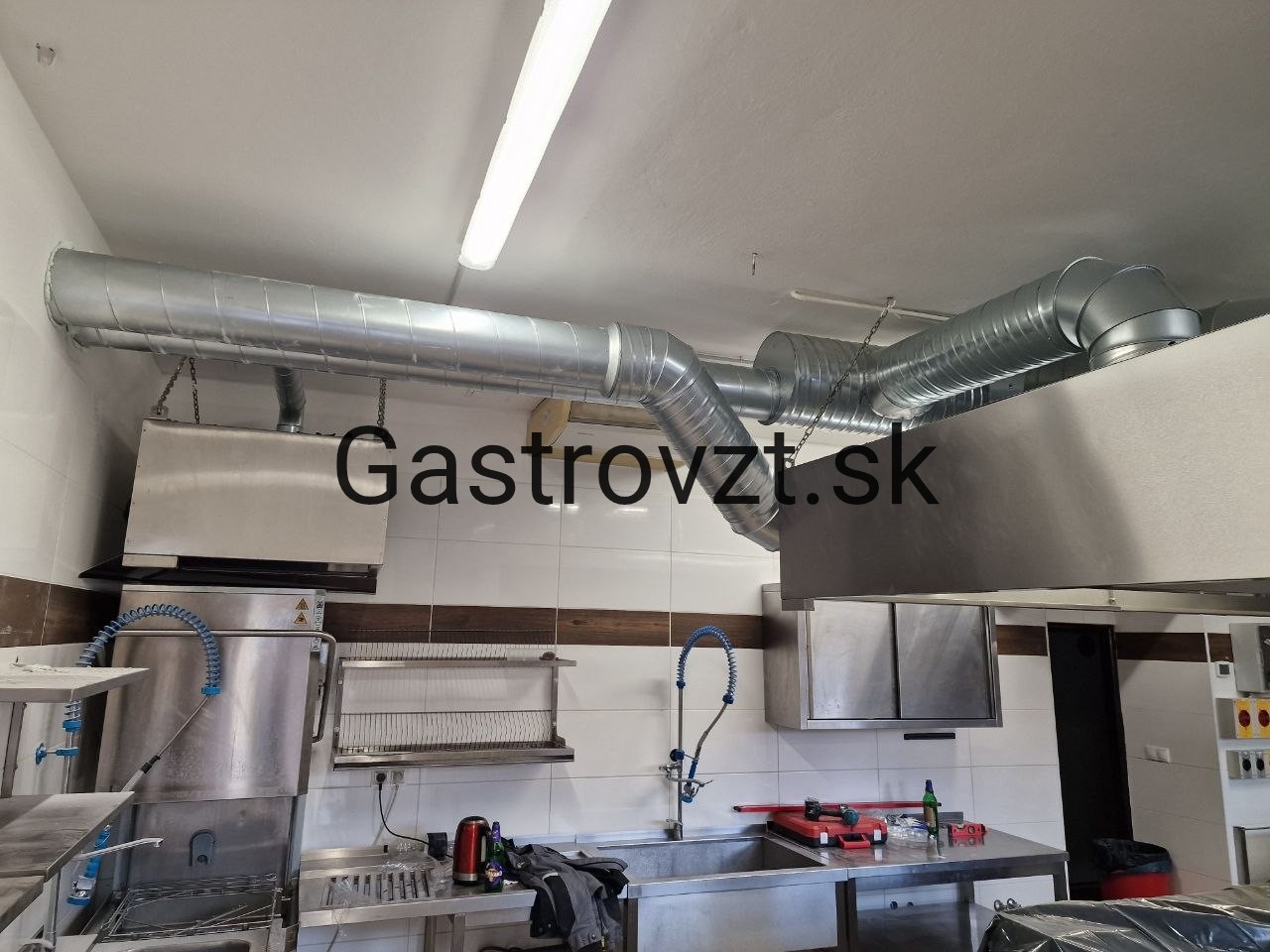

Ako to dopadlo. Kuchyňa má odsávanie aj riadený prívod vzduchu. Prívod nebol v pôvodnom zadaní, ale bez neho by digestory nedosiahli svoj výkon.

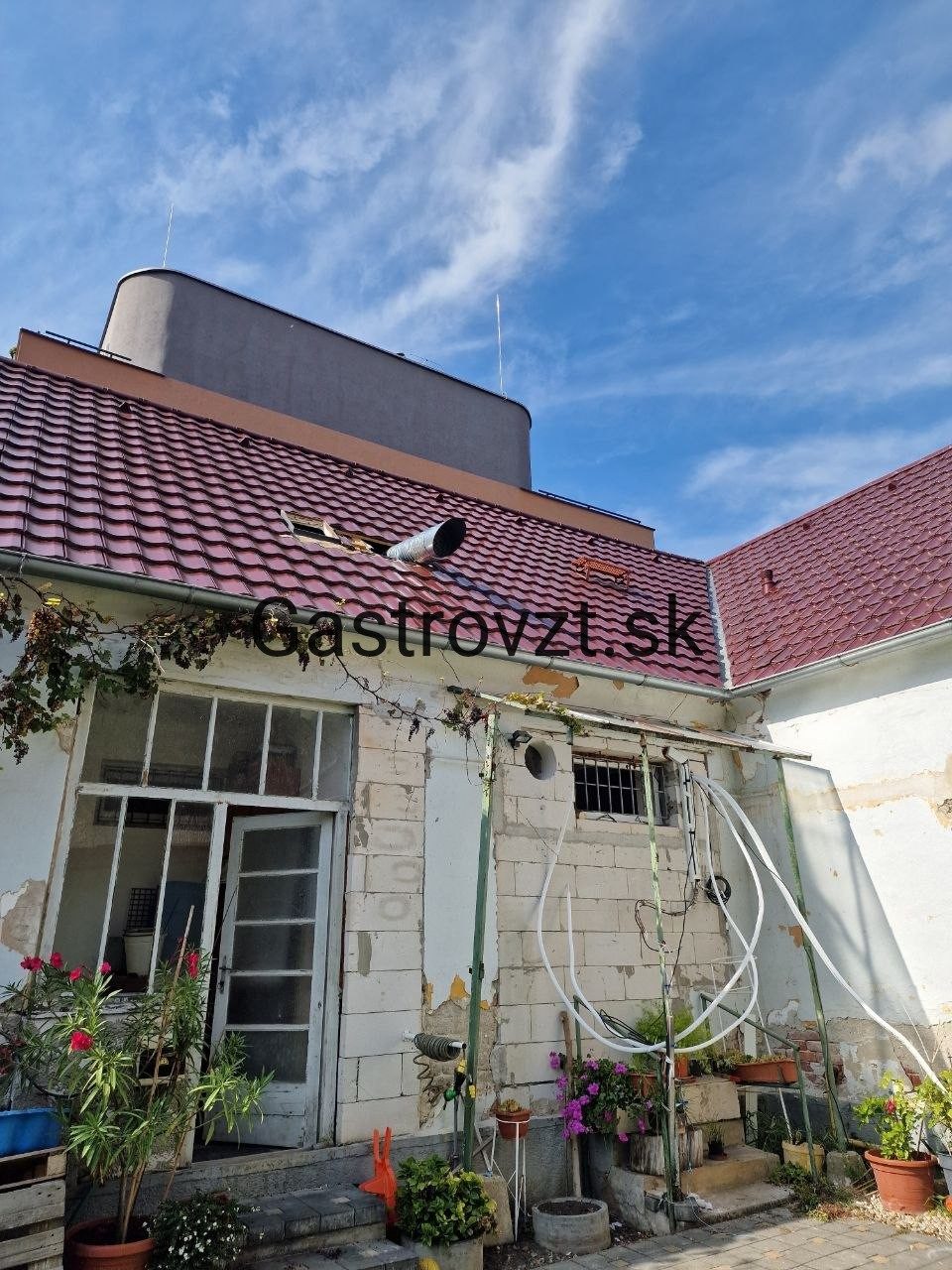

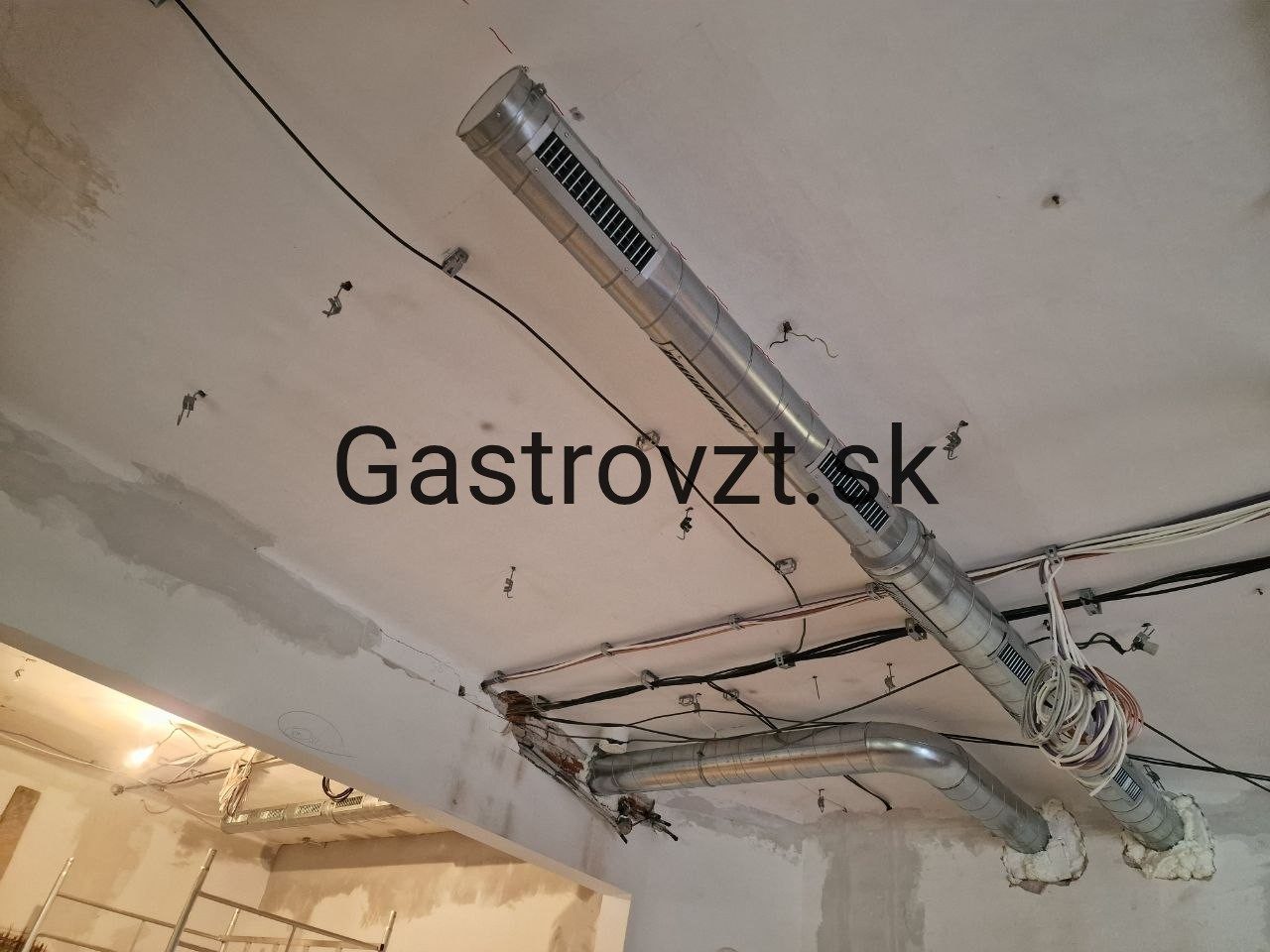

Zadanie. Priestory v rekonštrukcii, budúca reštaurácia s pivárňou. Odsávanie do kuchyne bolo tým, po čom sa pýtali.

Čo som odporučil navyše. Prívod vzduchu. Odsávanie bez neho nikdy nedosiahne to, čo má na štítku — vzduch, ktorý odíde, sa musí vrátiť. Zákazník sa rozhodol zatiaľ pre samotné odsávanie a to je jeho právo. Trasy sme však viedli tak, aby sa prívod dal doplniť neskôr bez búrania.

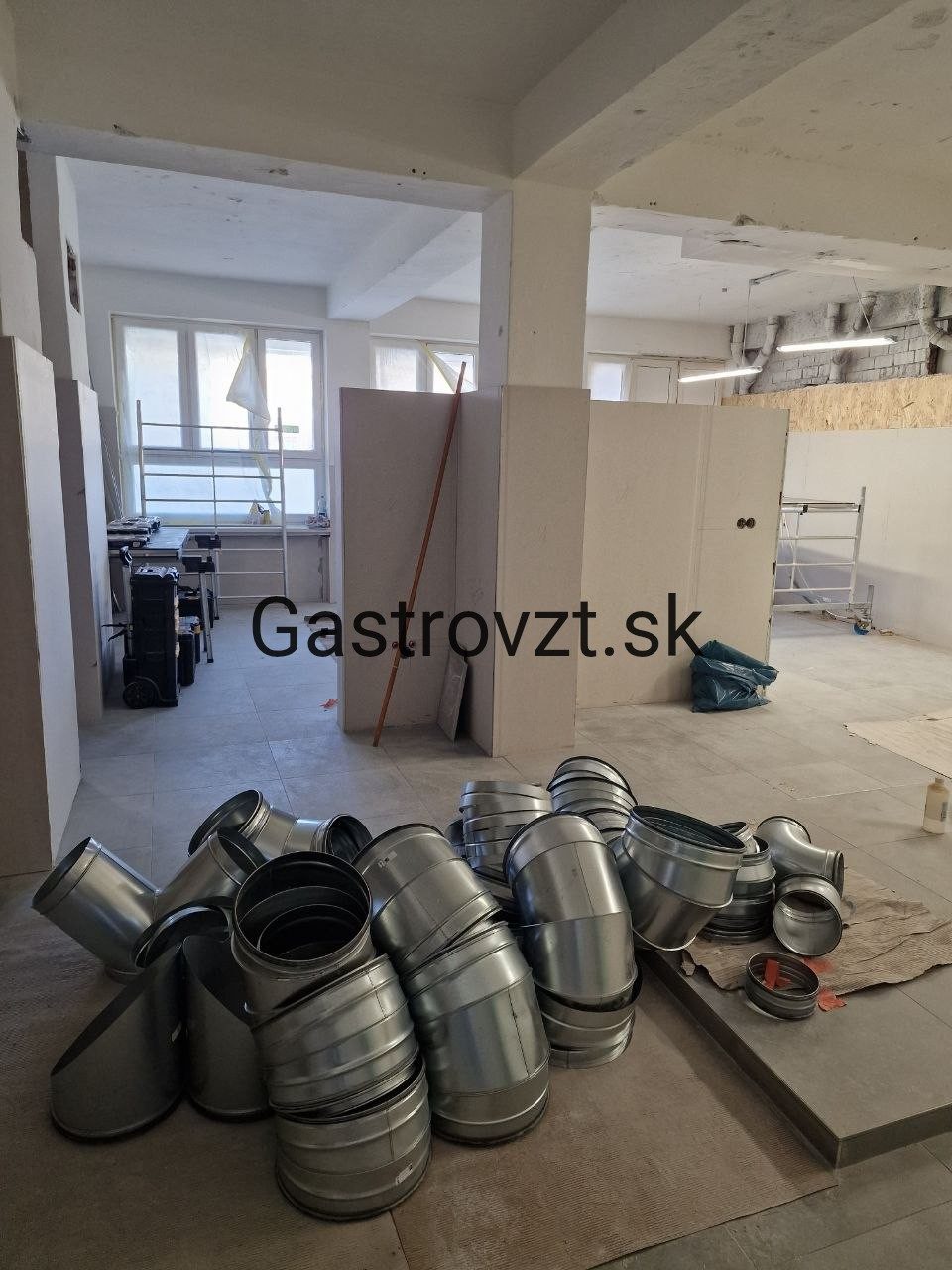

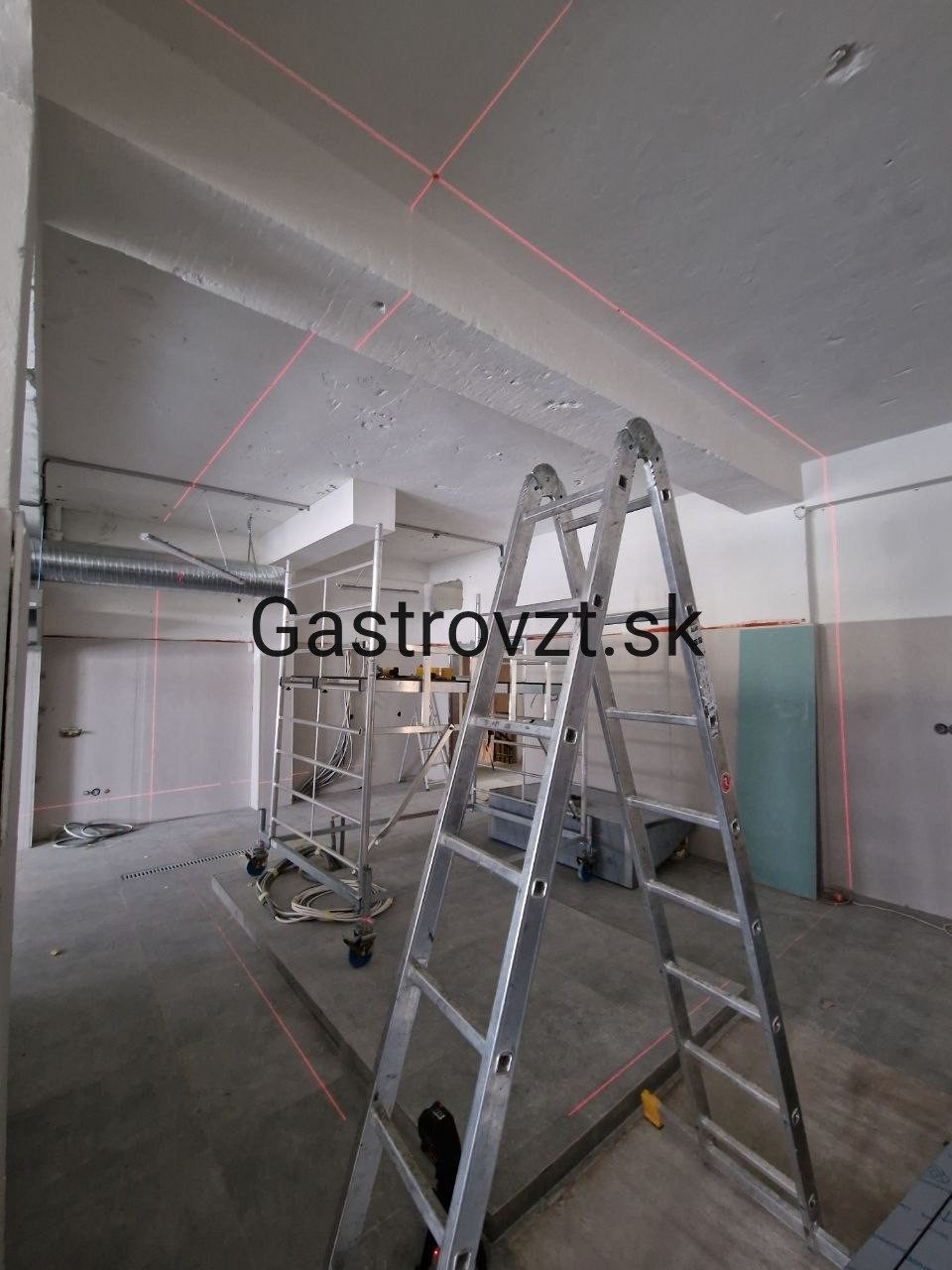

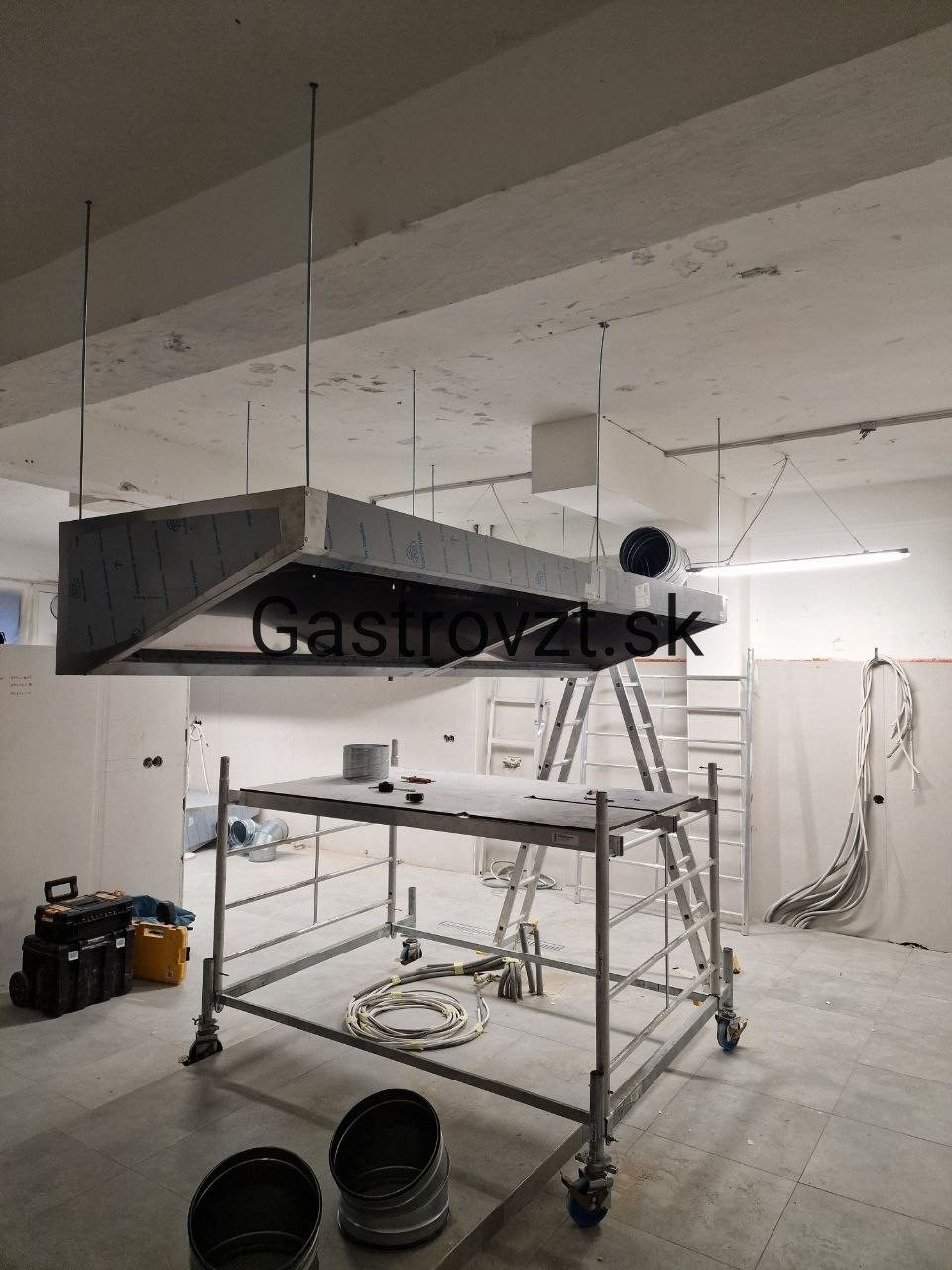

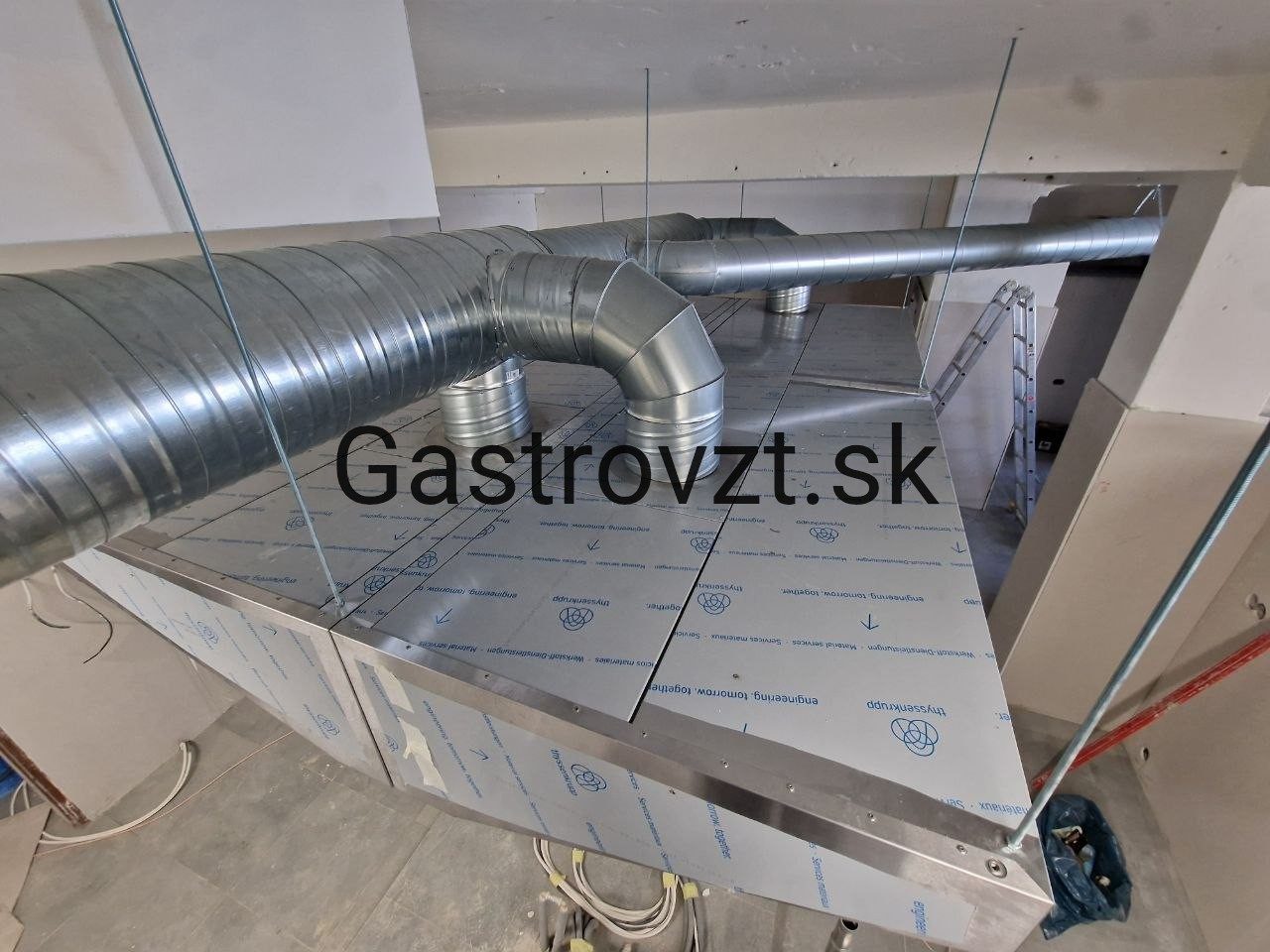

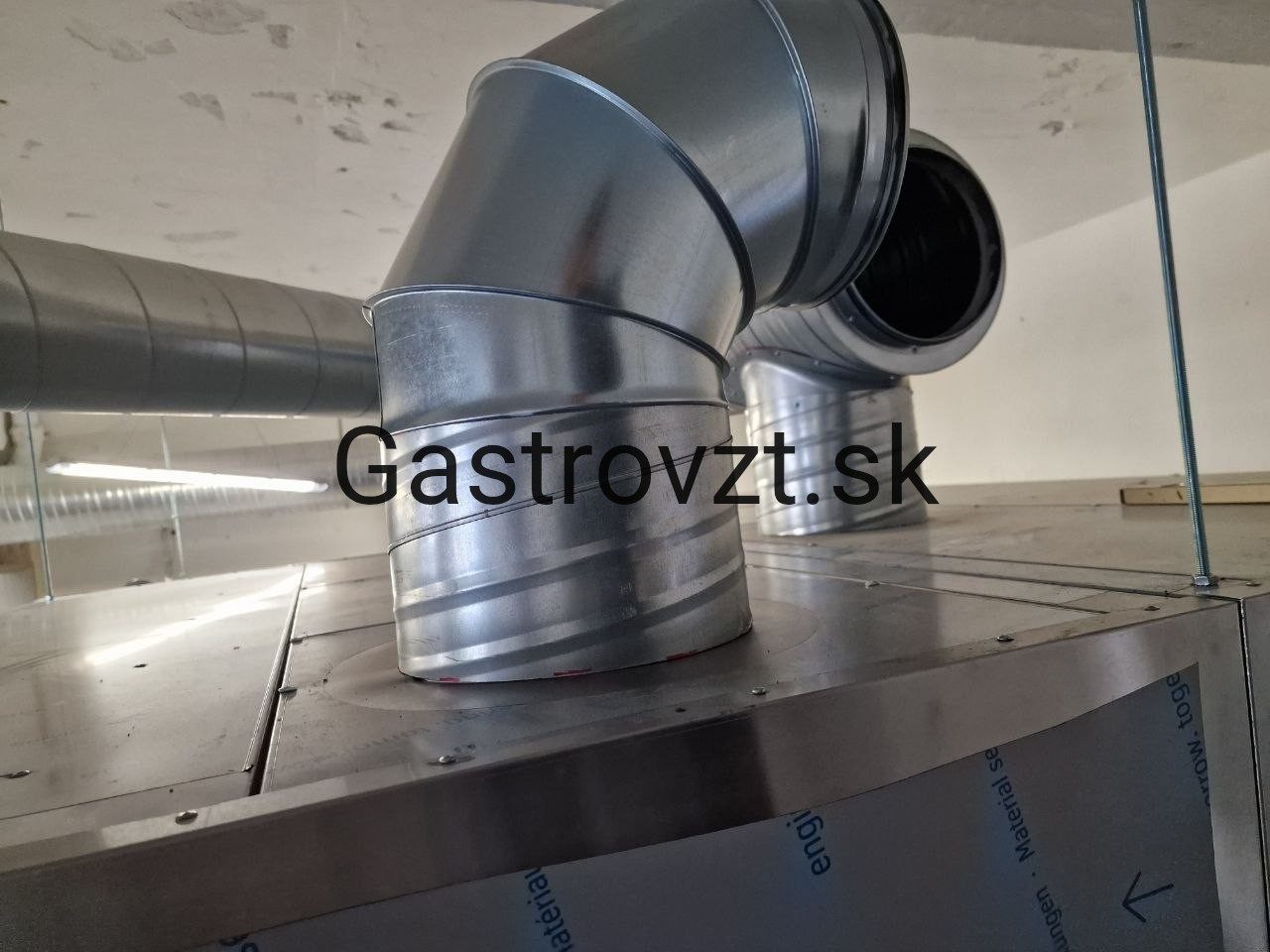

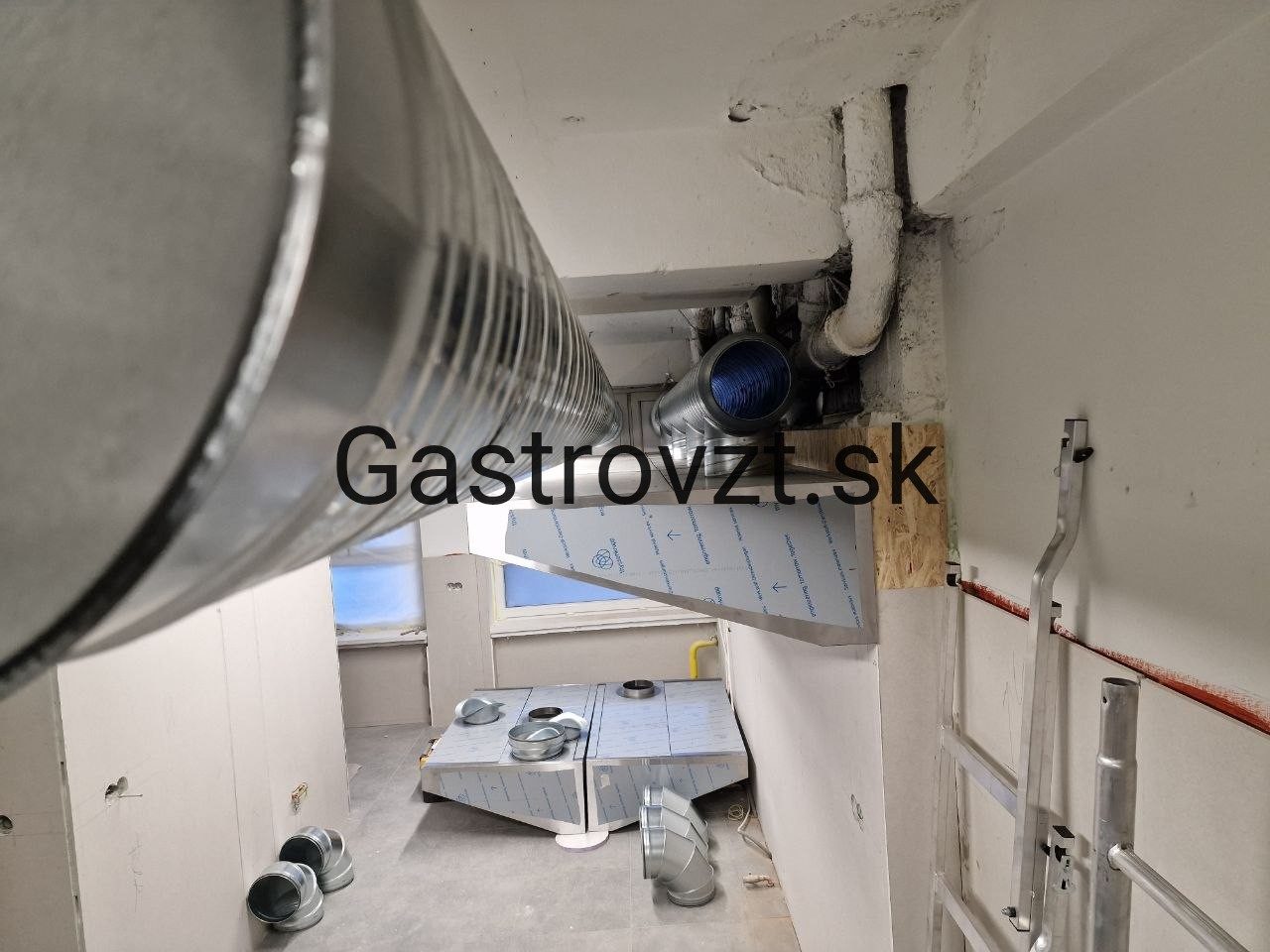

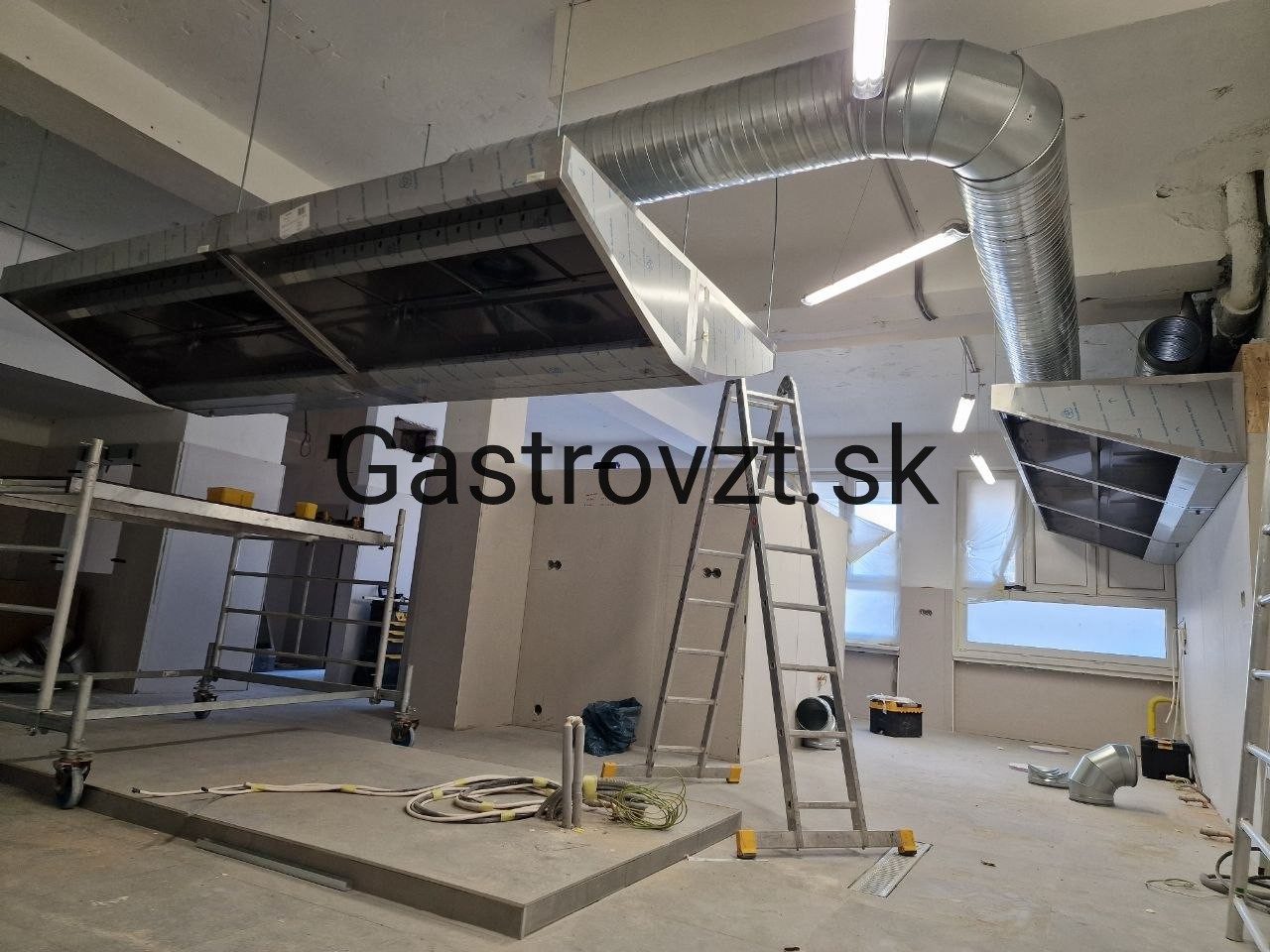

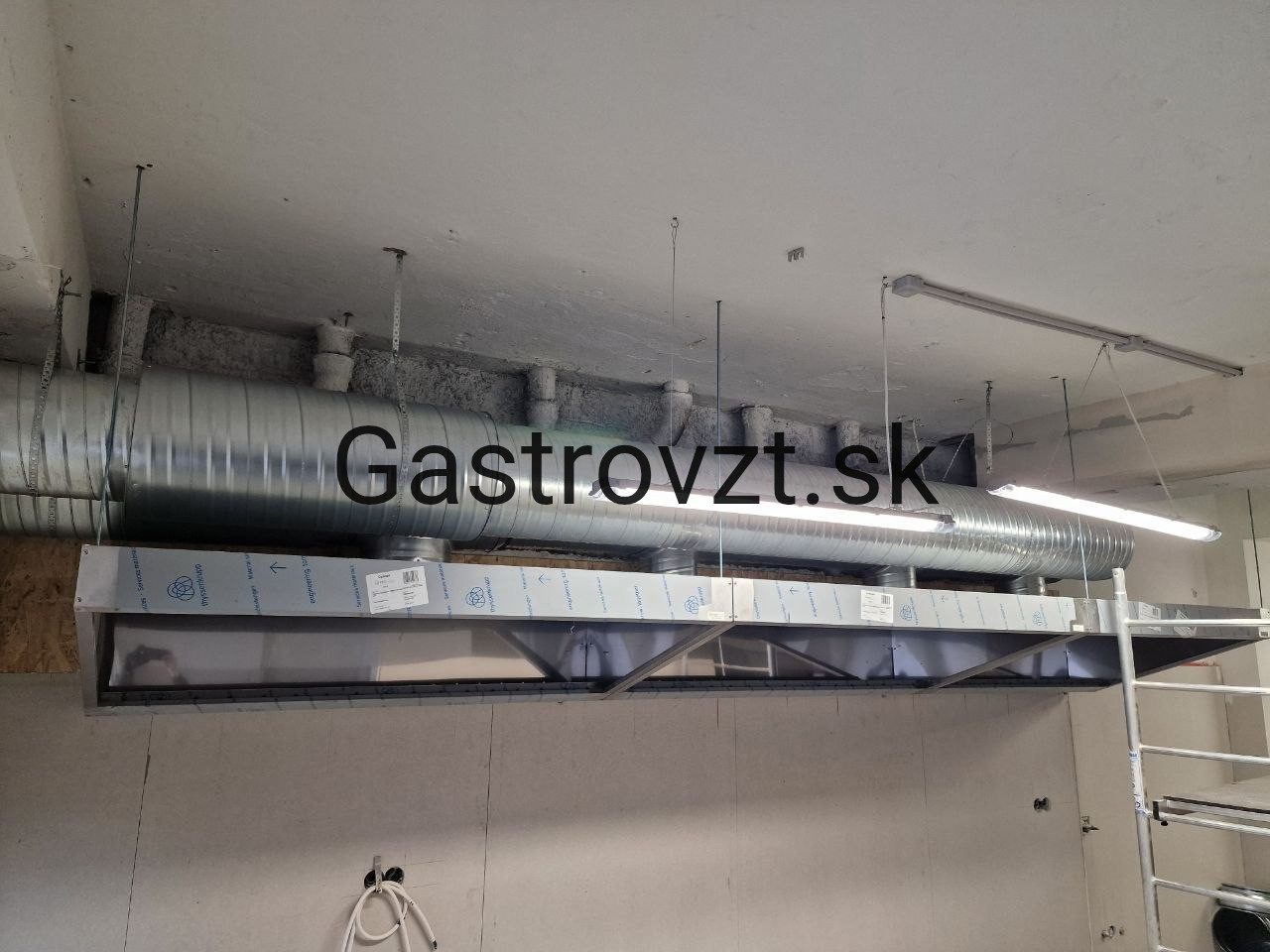

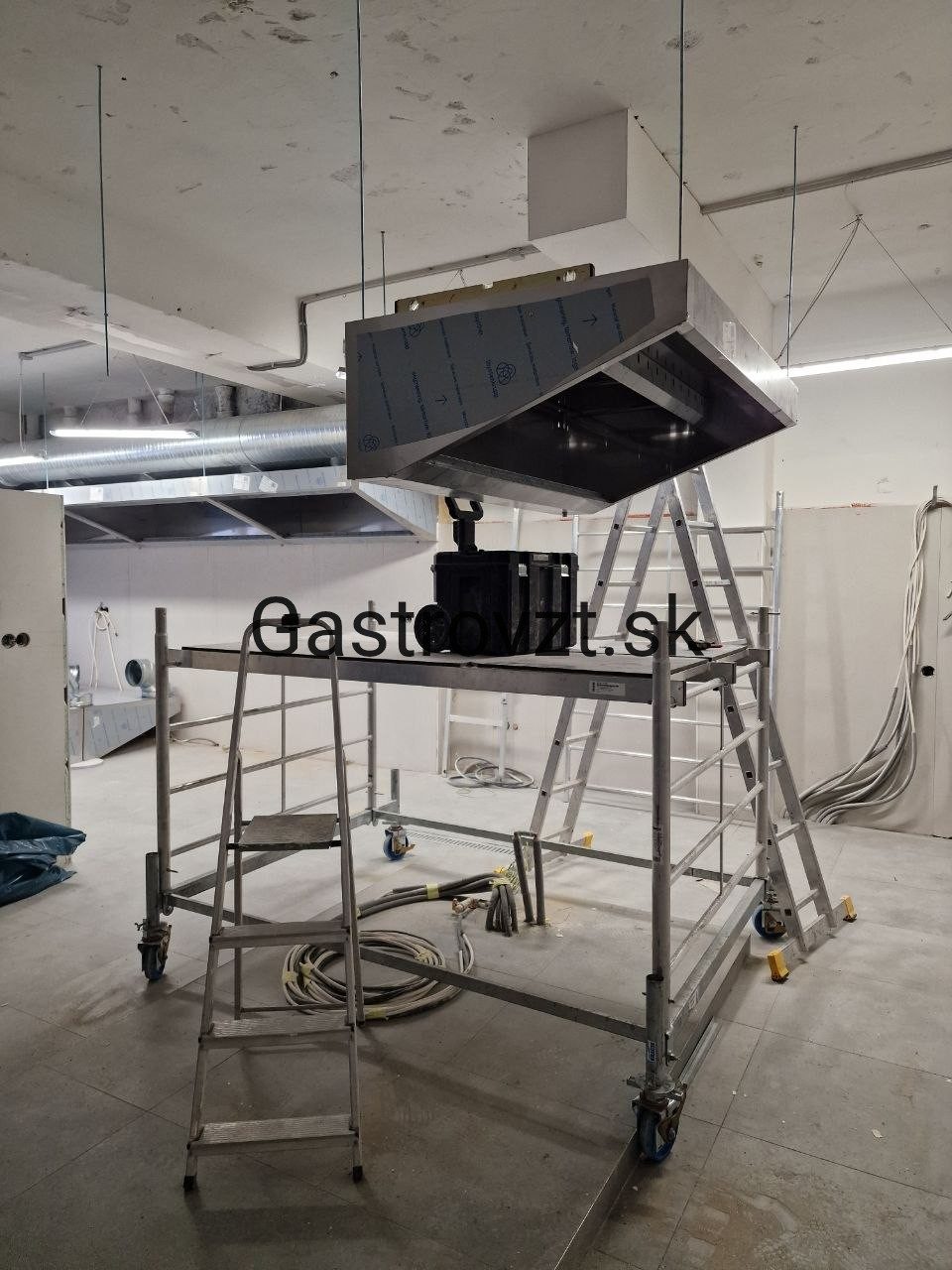

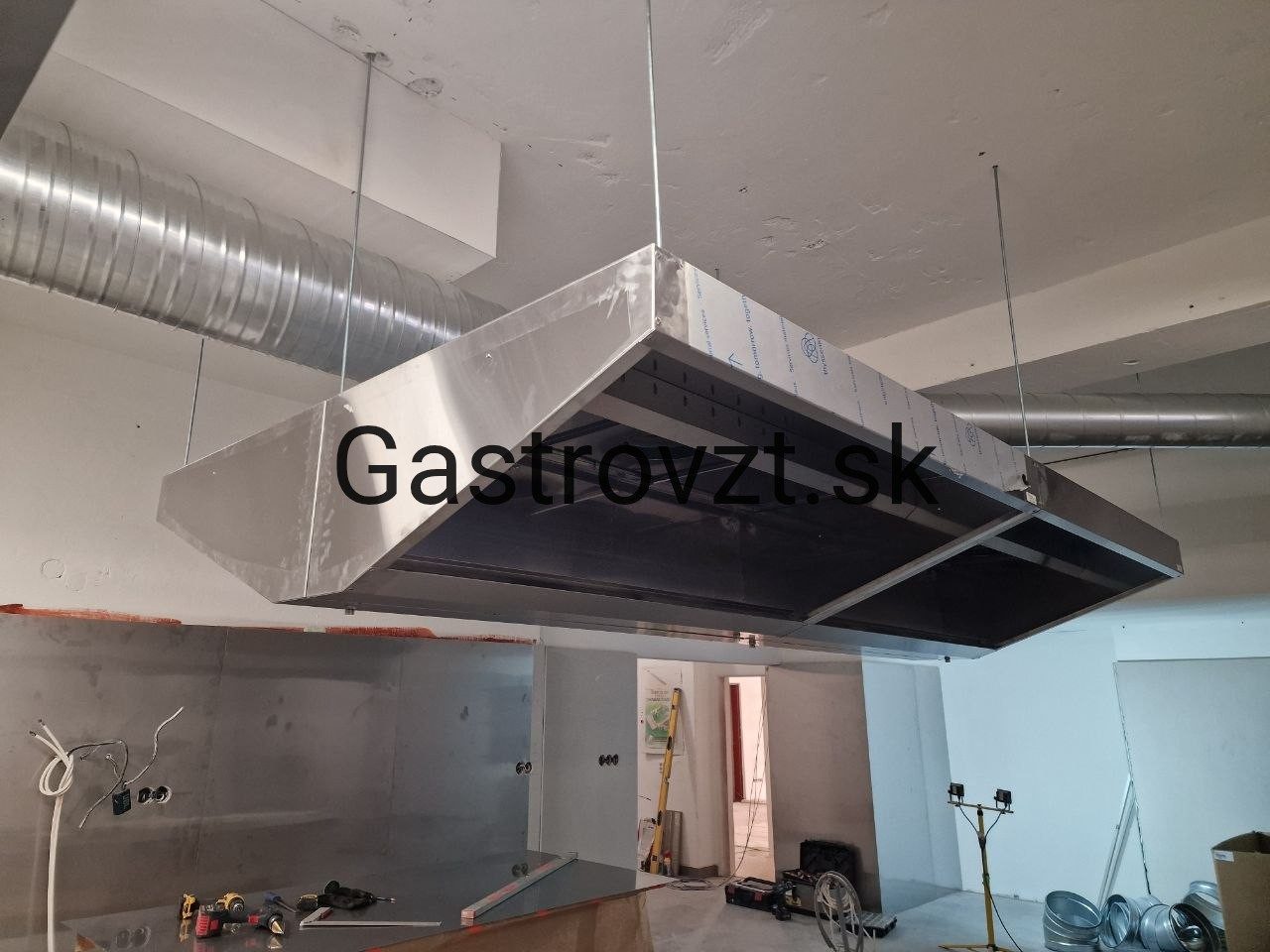

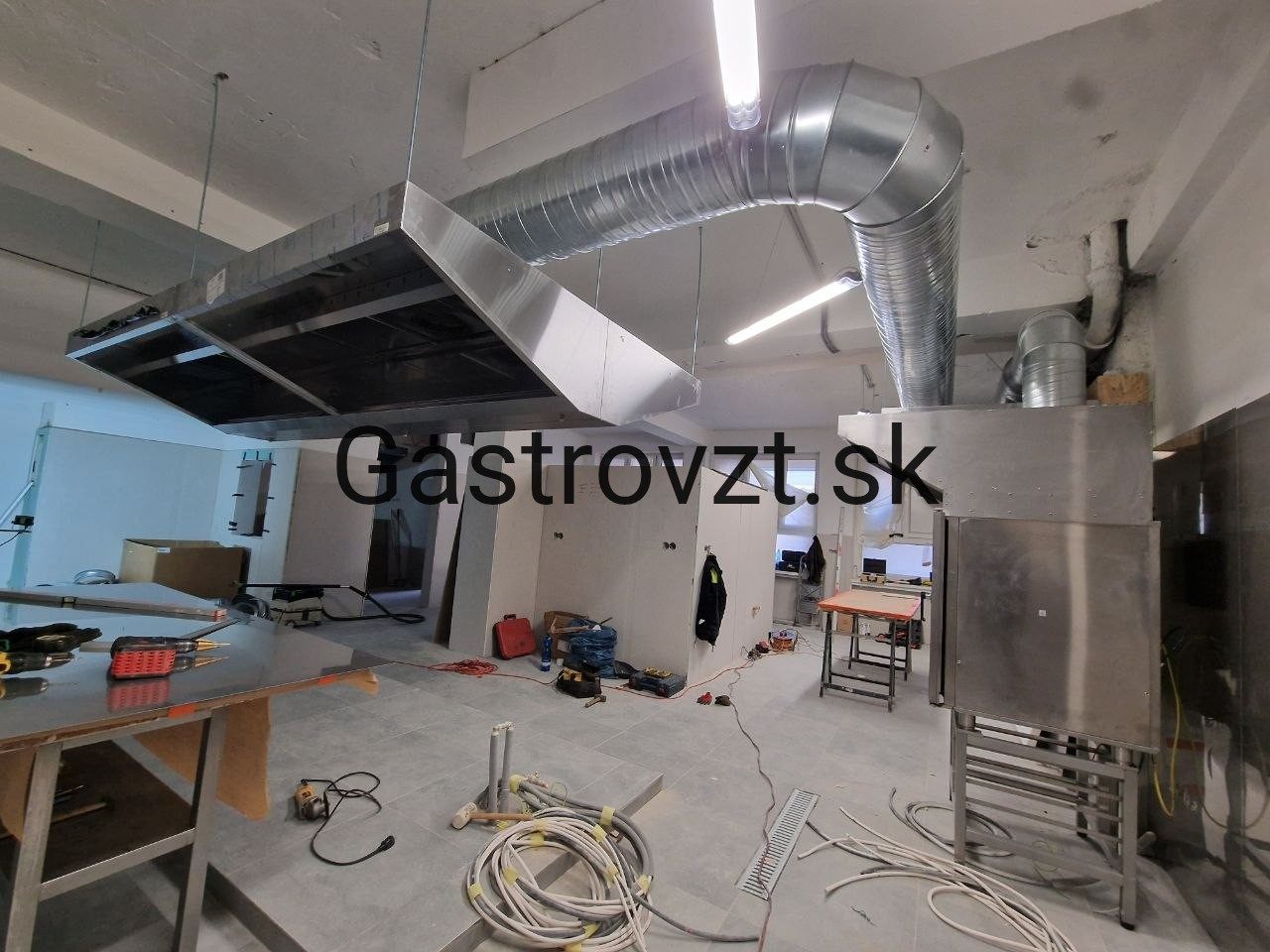

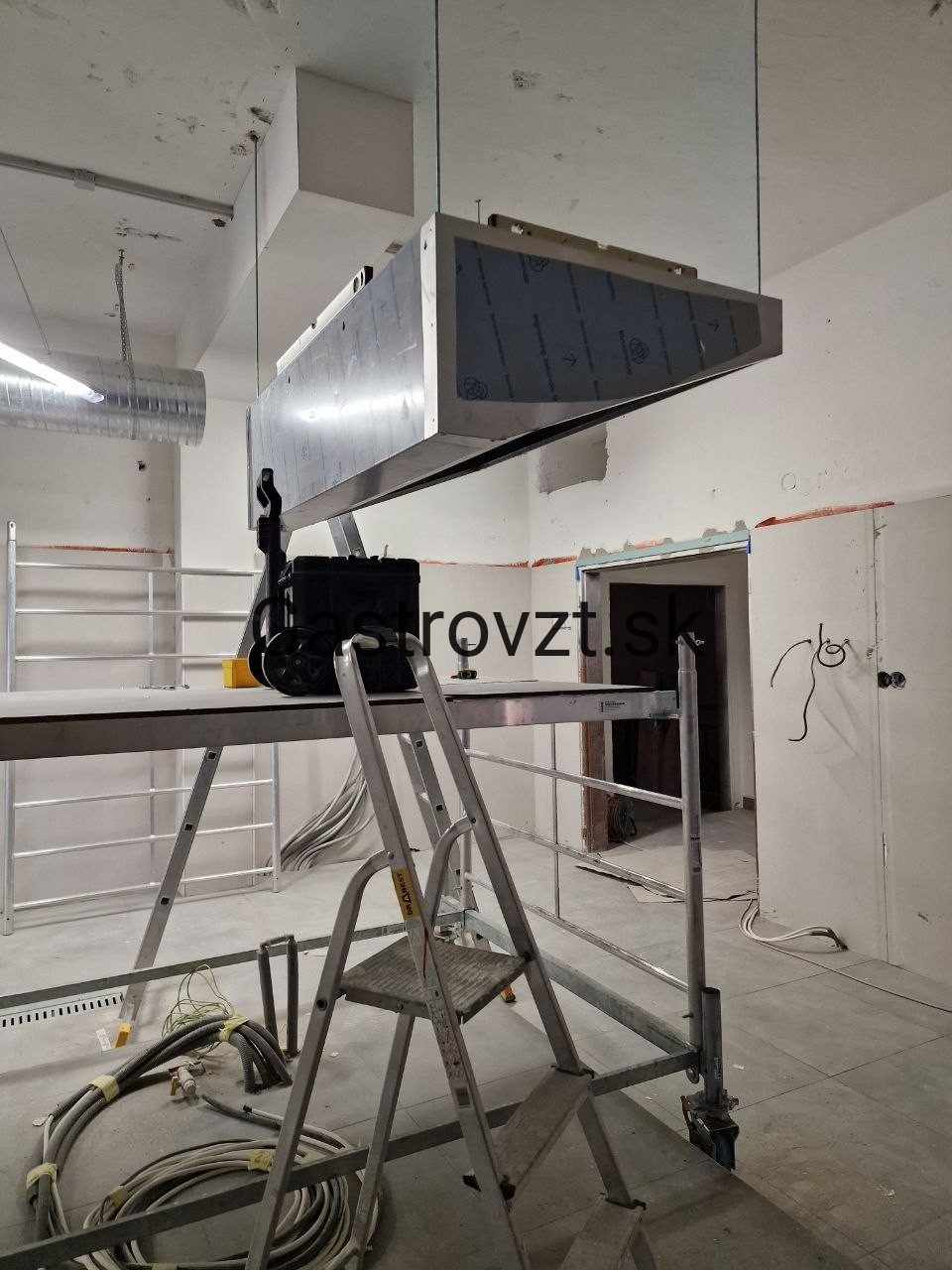

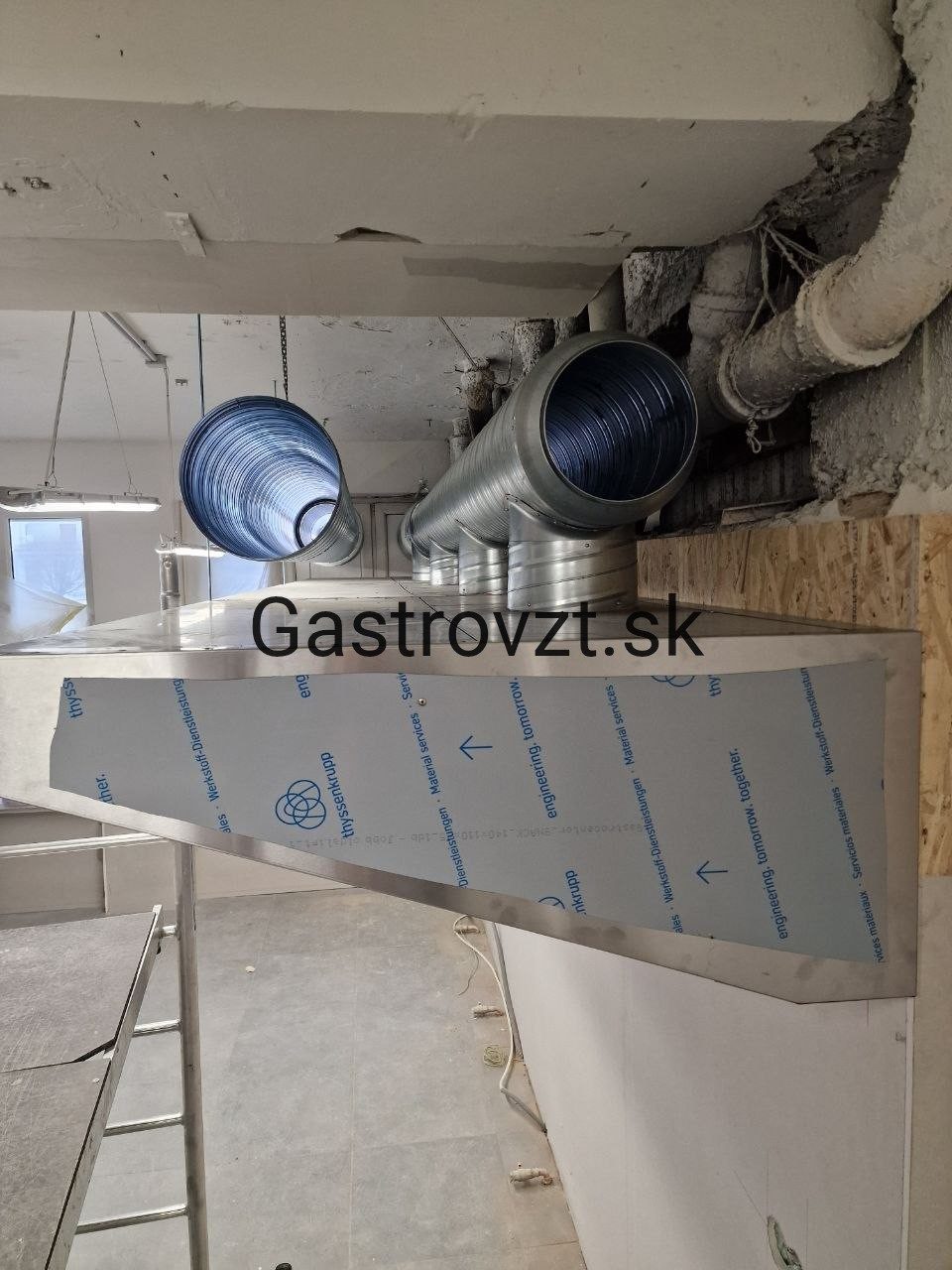

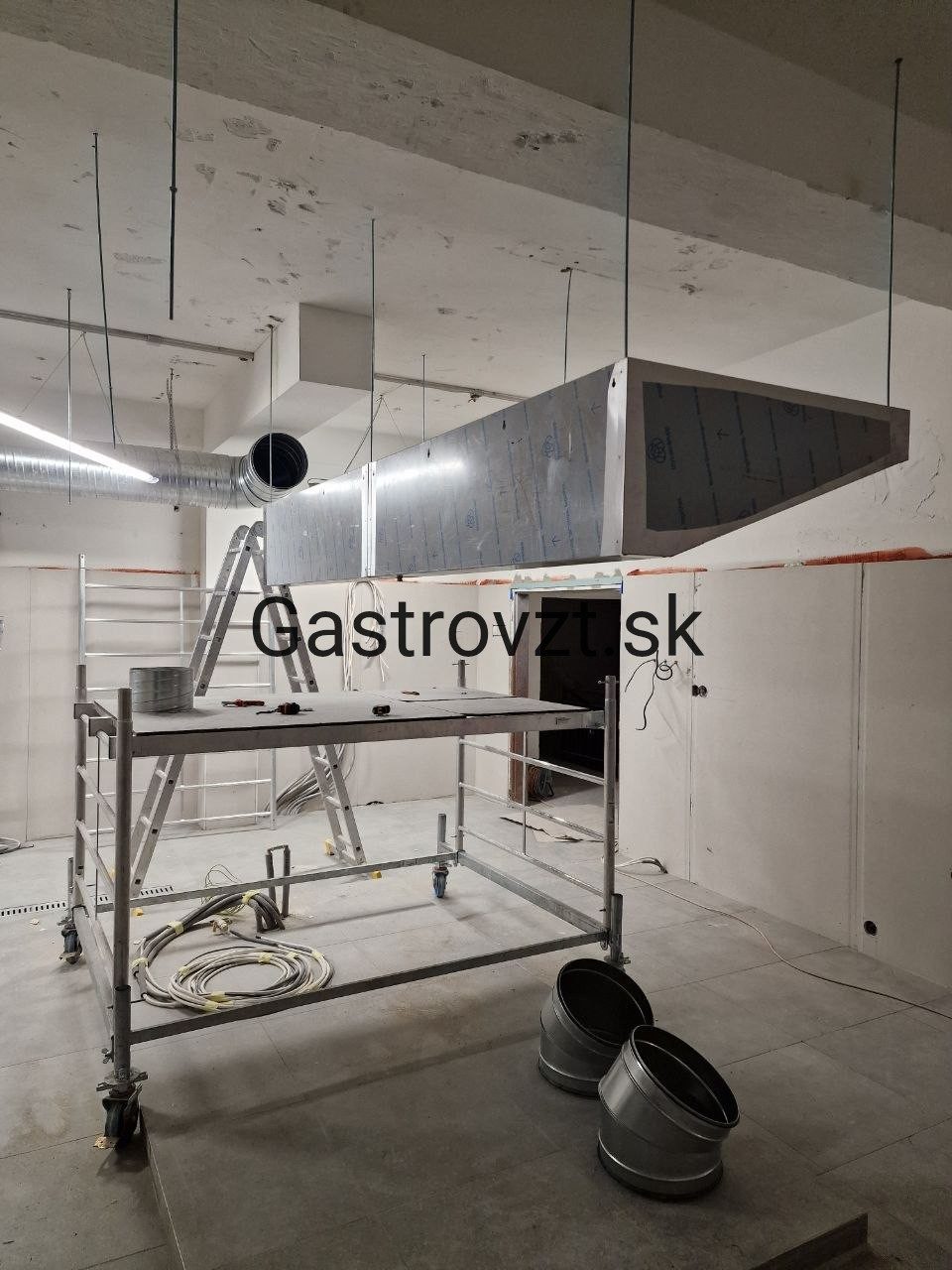

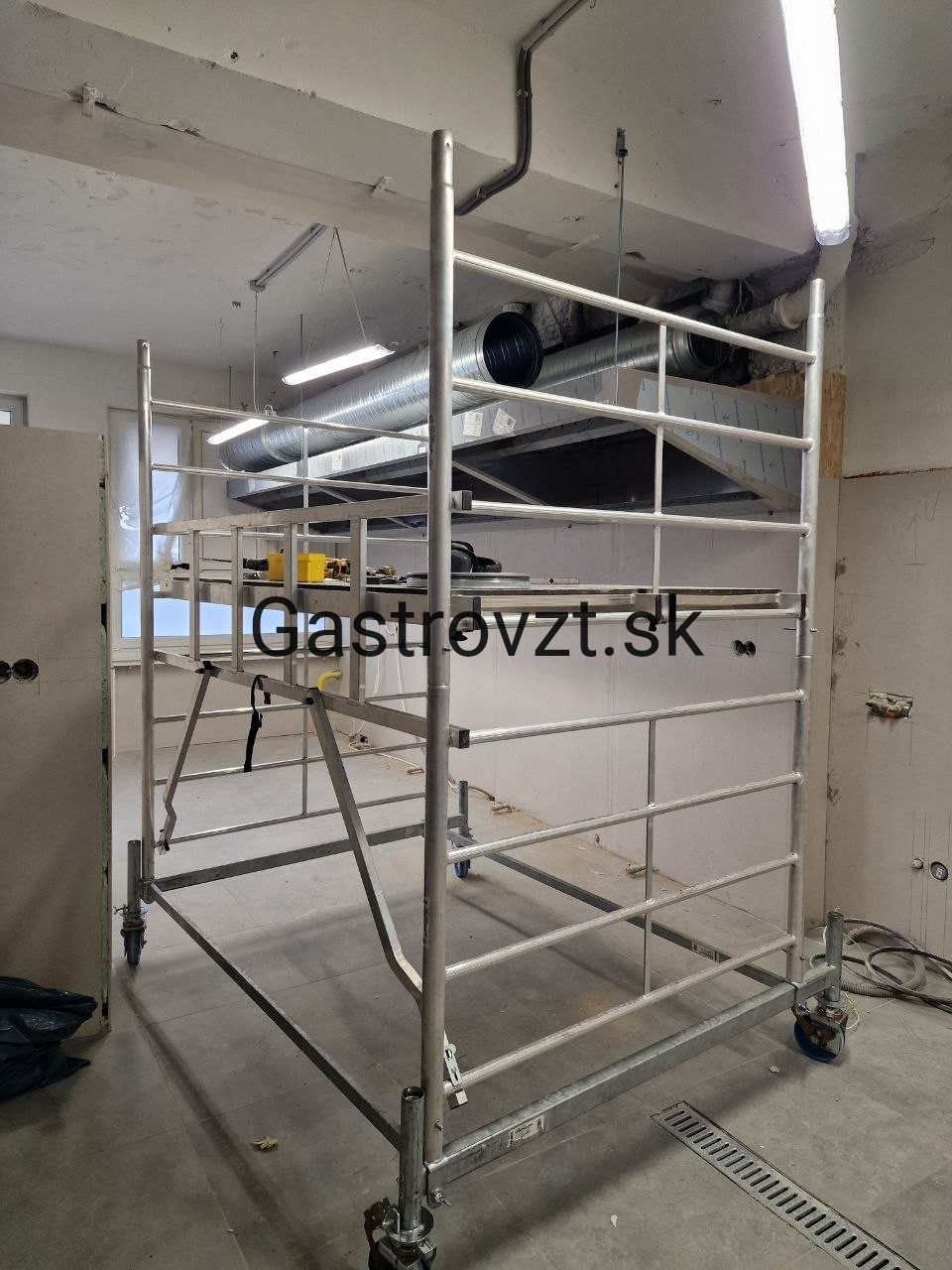

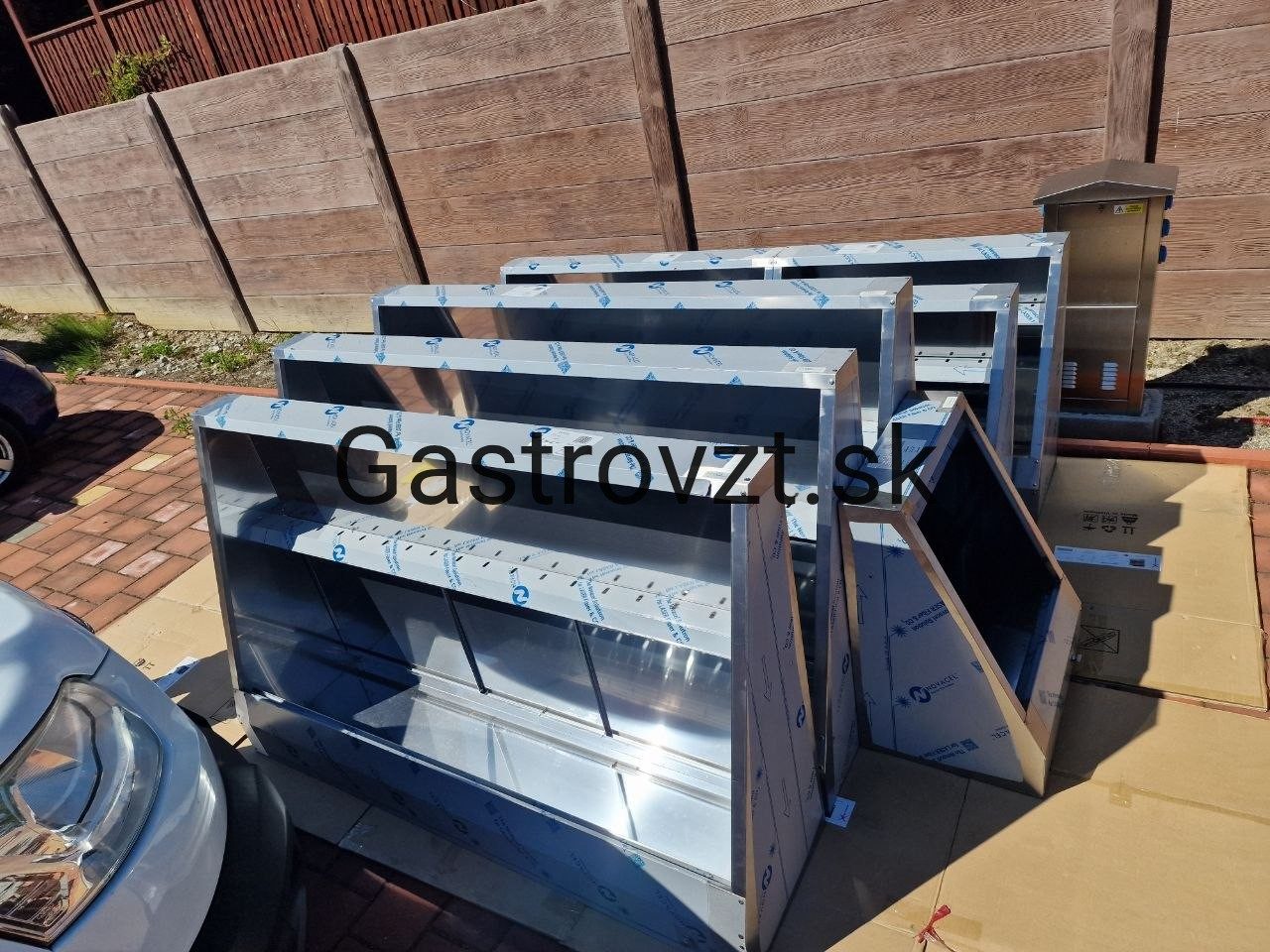

Ostrovný digestor zo štyroch menších. Nad ostrovnú varnú zónu patril veľký digestor. Taký kus sa do hotového interiéru nezmestí — dverami ani oknom neprejde. Zostavil som ho preto zo štyroch menších priamo na mieste. Má to aj praktickú výhodu: odsávacie potrubie vedie do štyroch samostatných zón veľkého odsávača, nie do jedného hrdla.

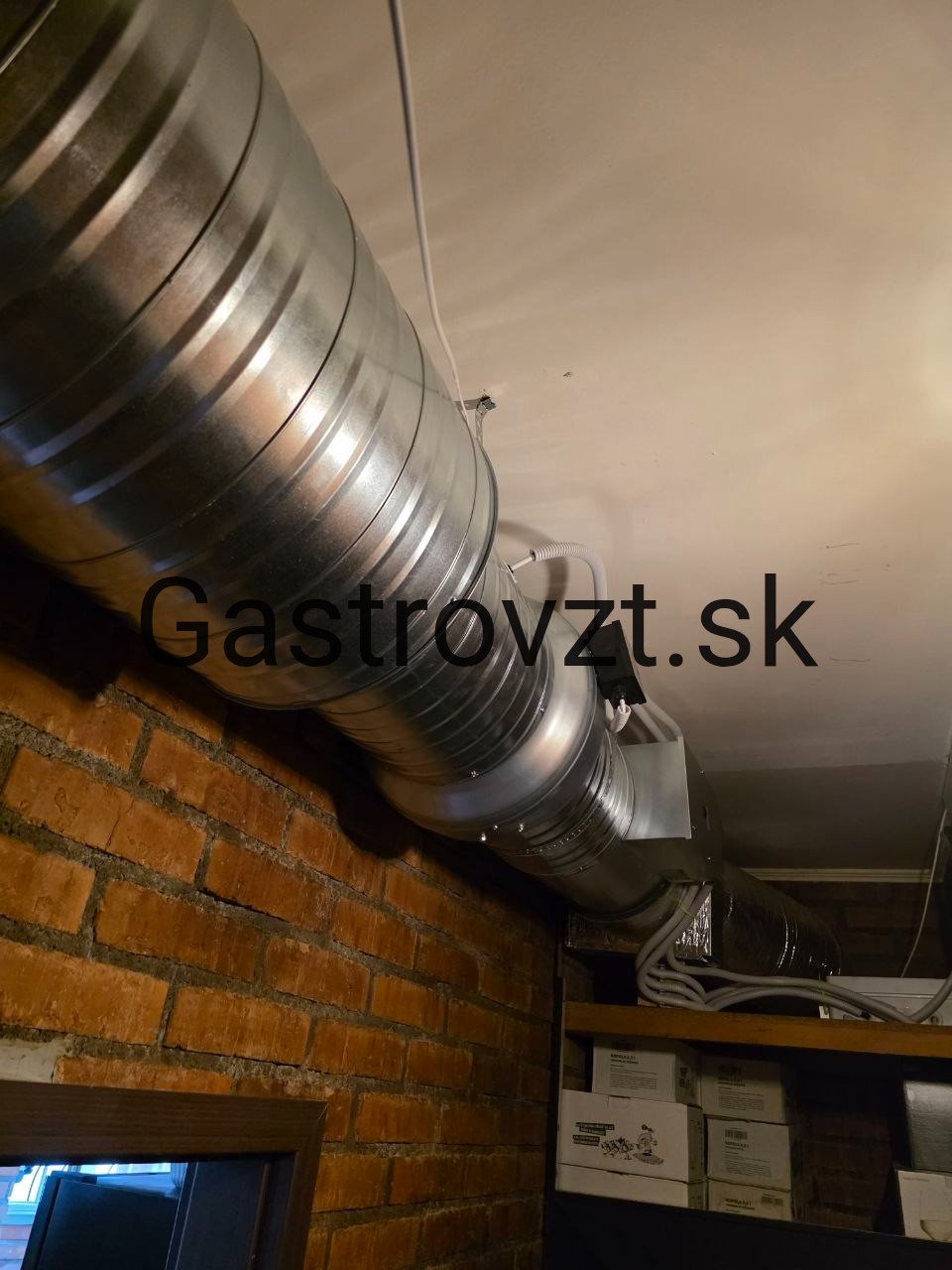

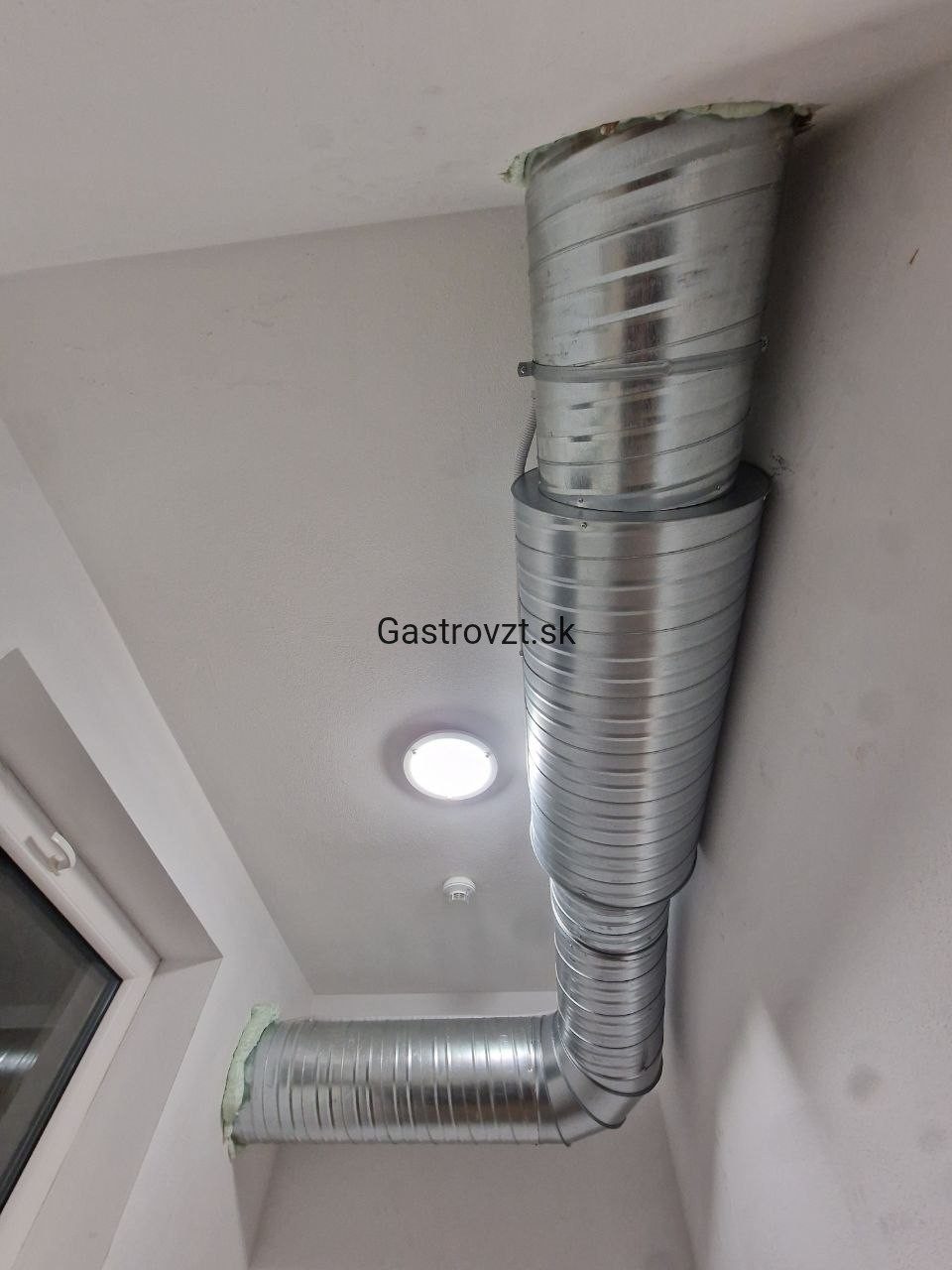

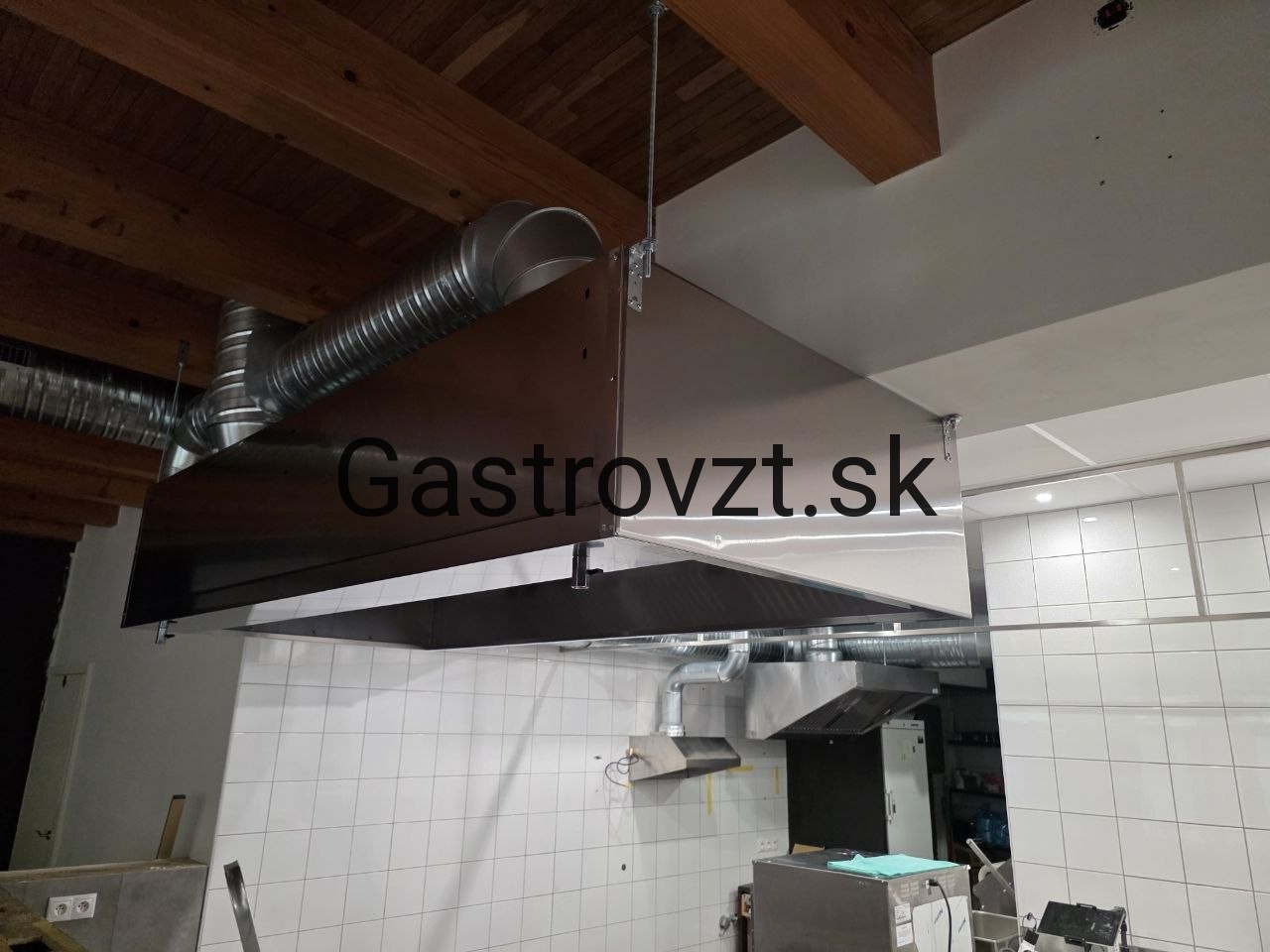

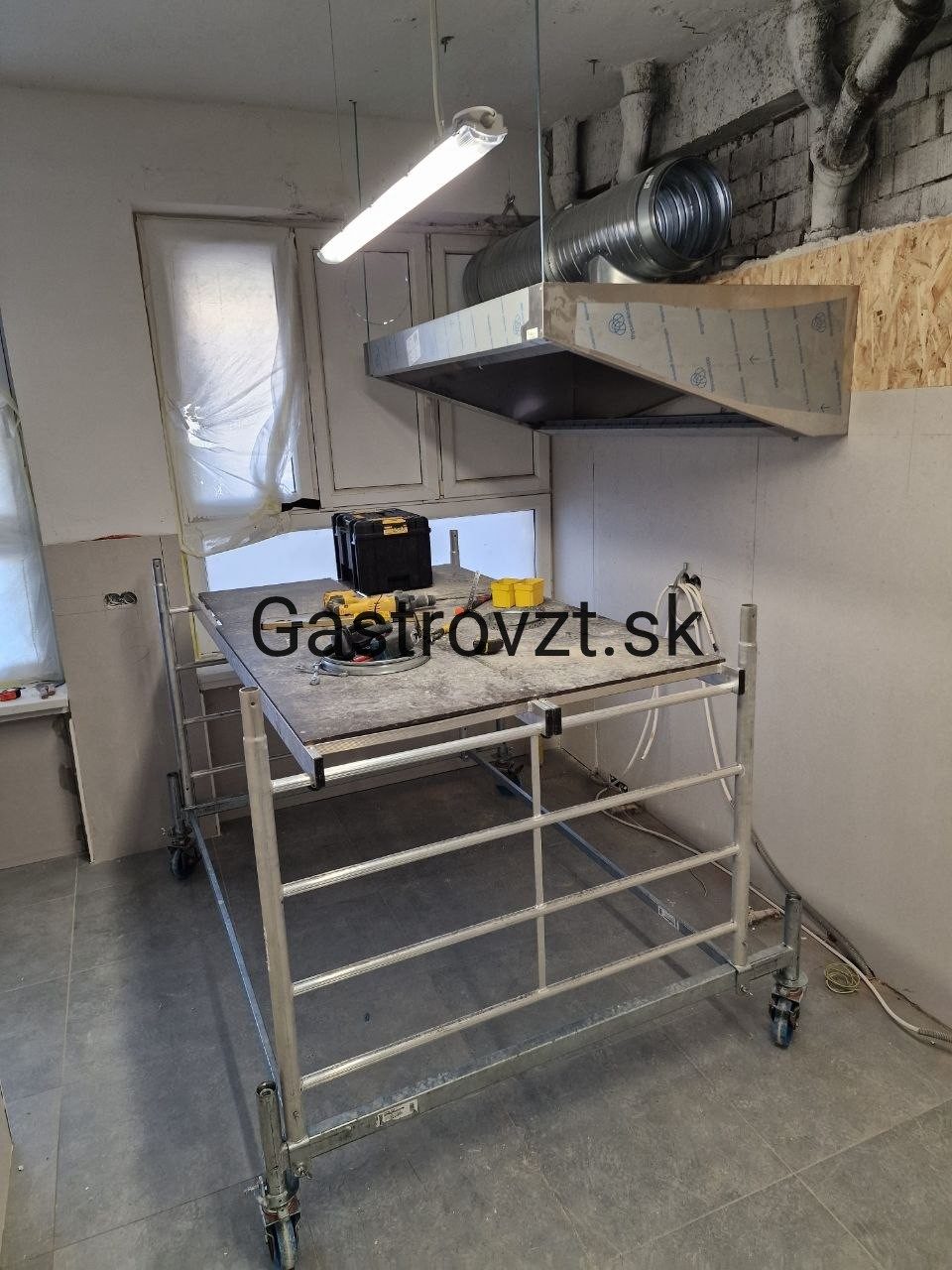

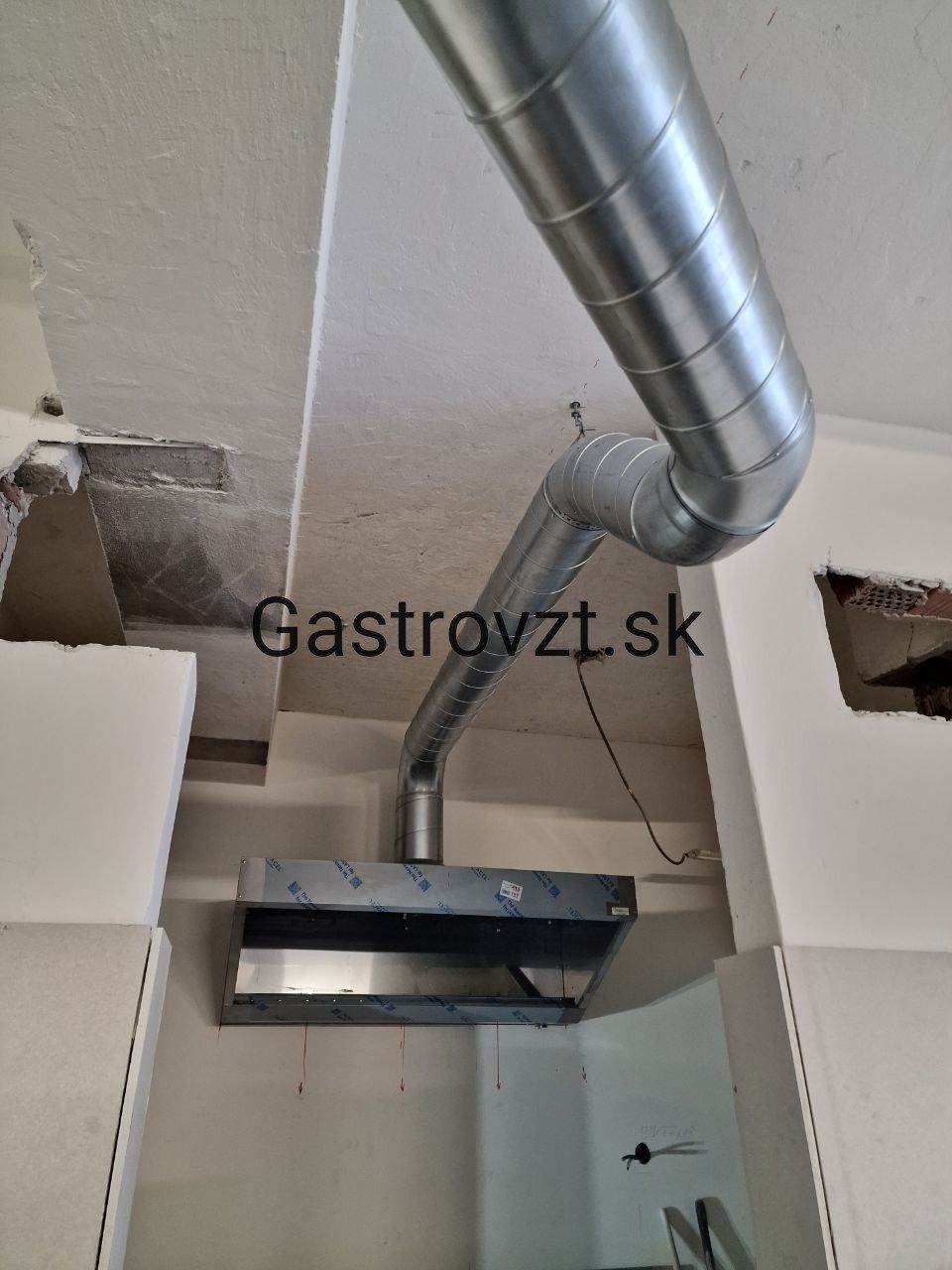

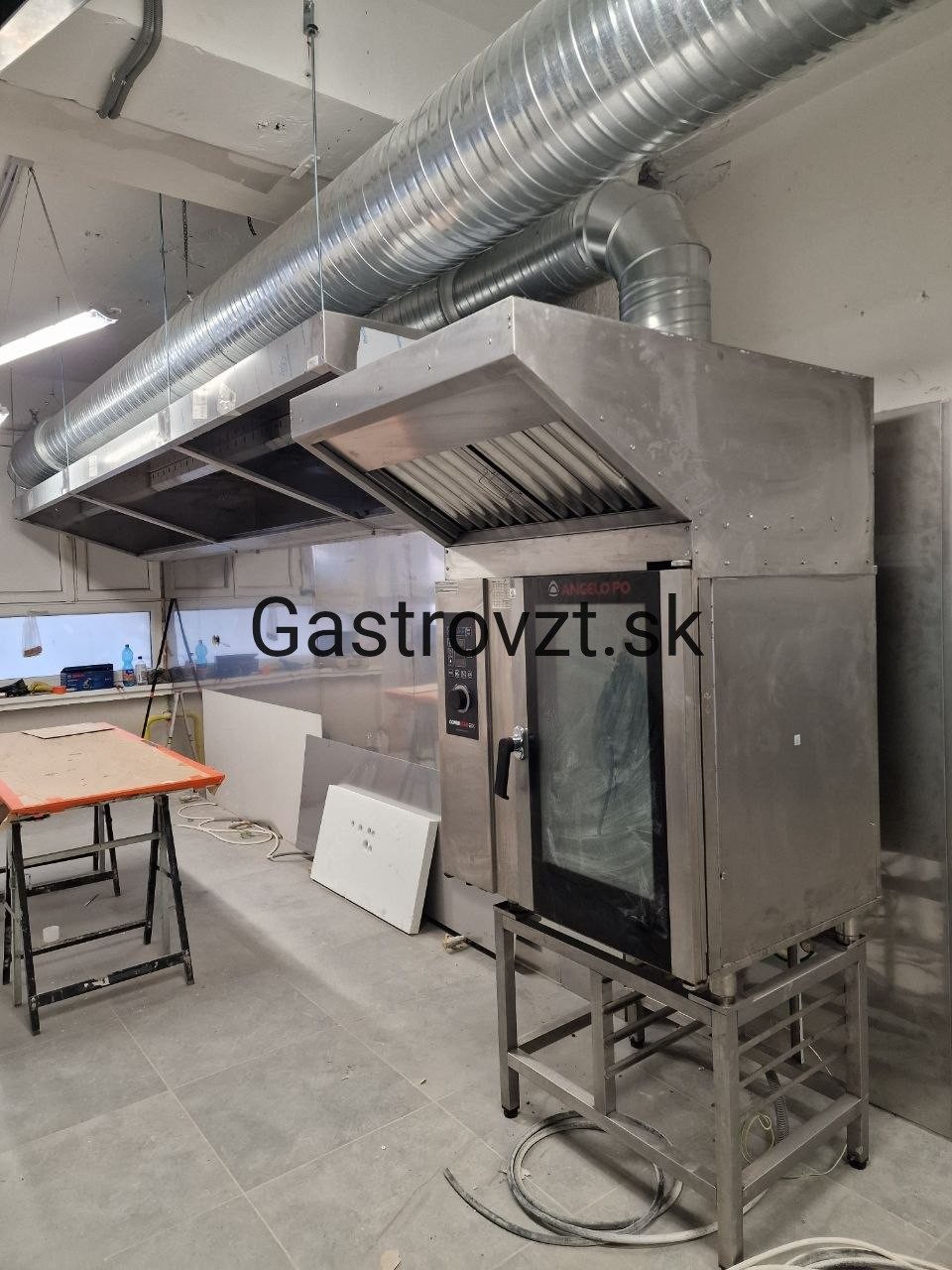

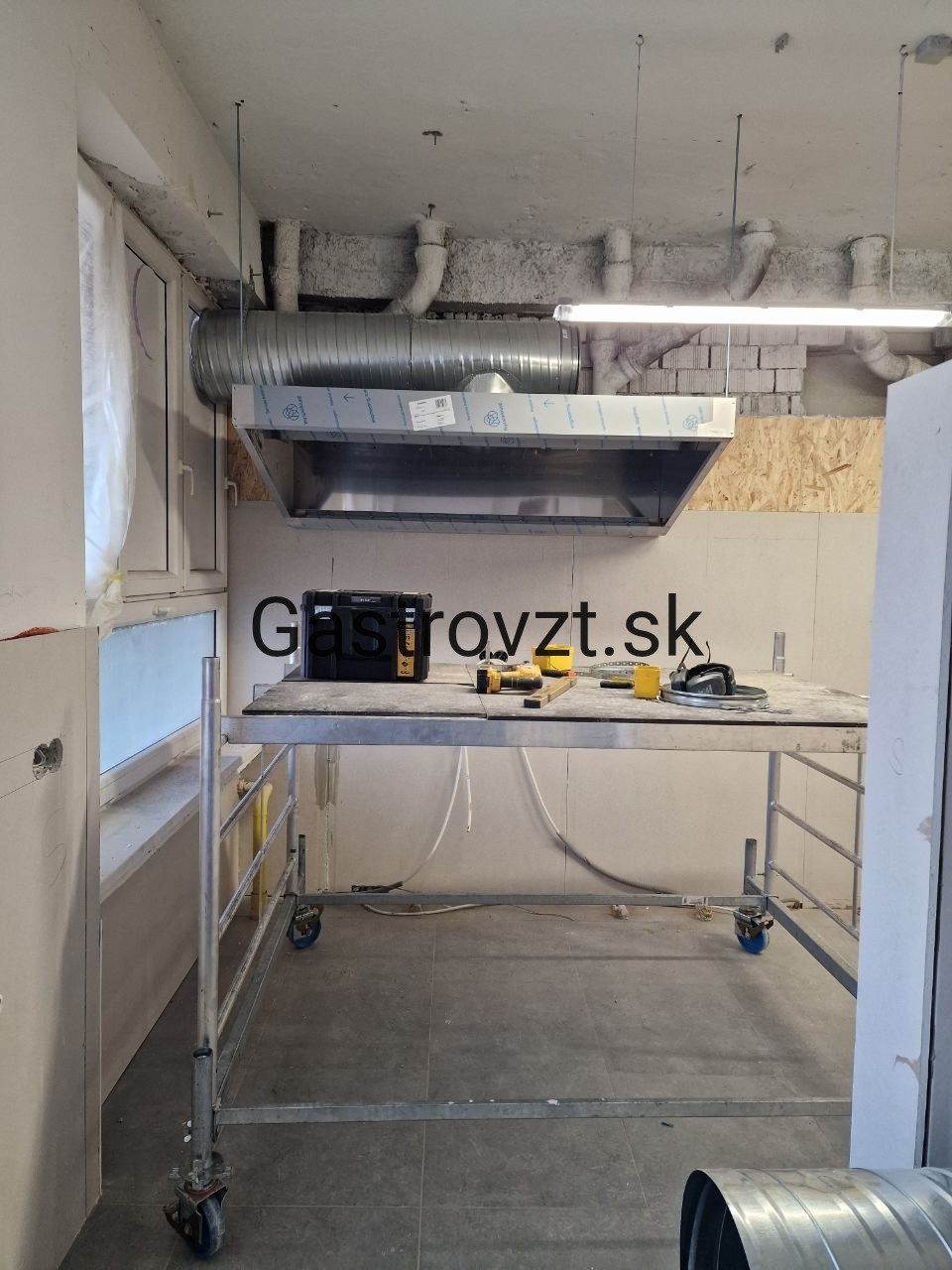

Práca na pol kroka dopredu. Potrubie pri nástenných a odsávacích digestoroch som umiestnil tak, aby ho prípadné obloženie digestorov nerezovou oceľou presne zakrylo. Ak sa zákazník raz rozhodne pre nerezové obloženie, nebude treba nič presúvať.

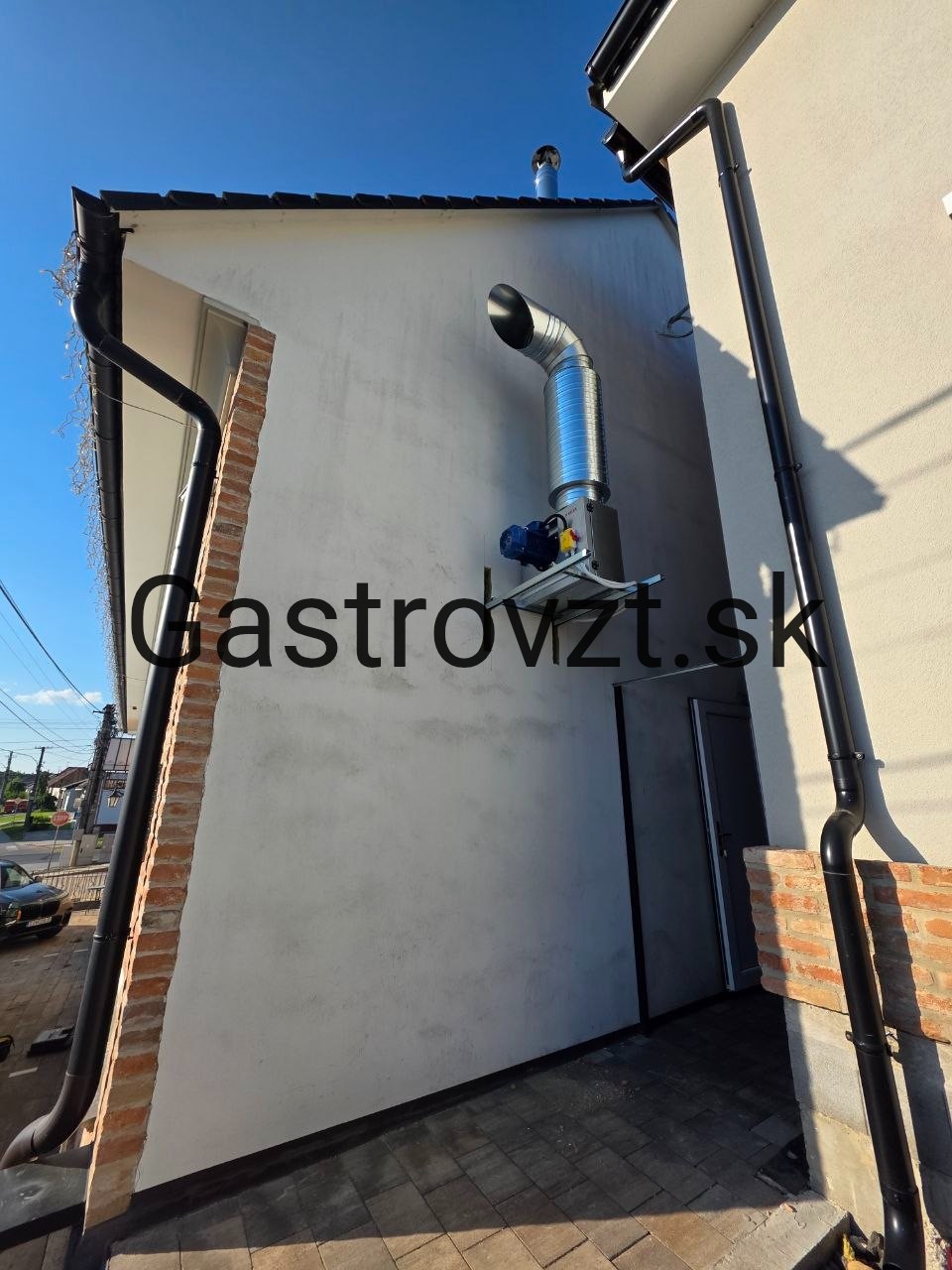

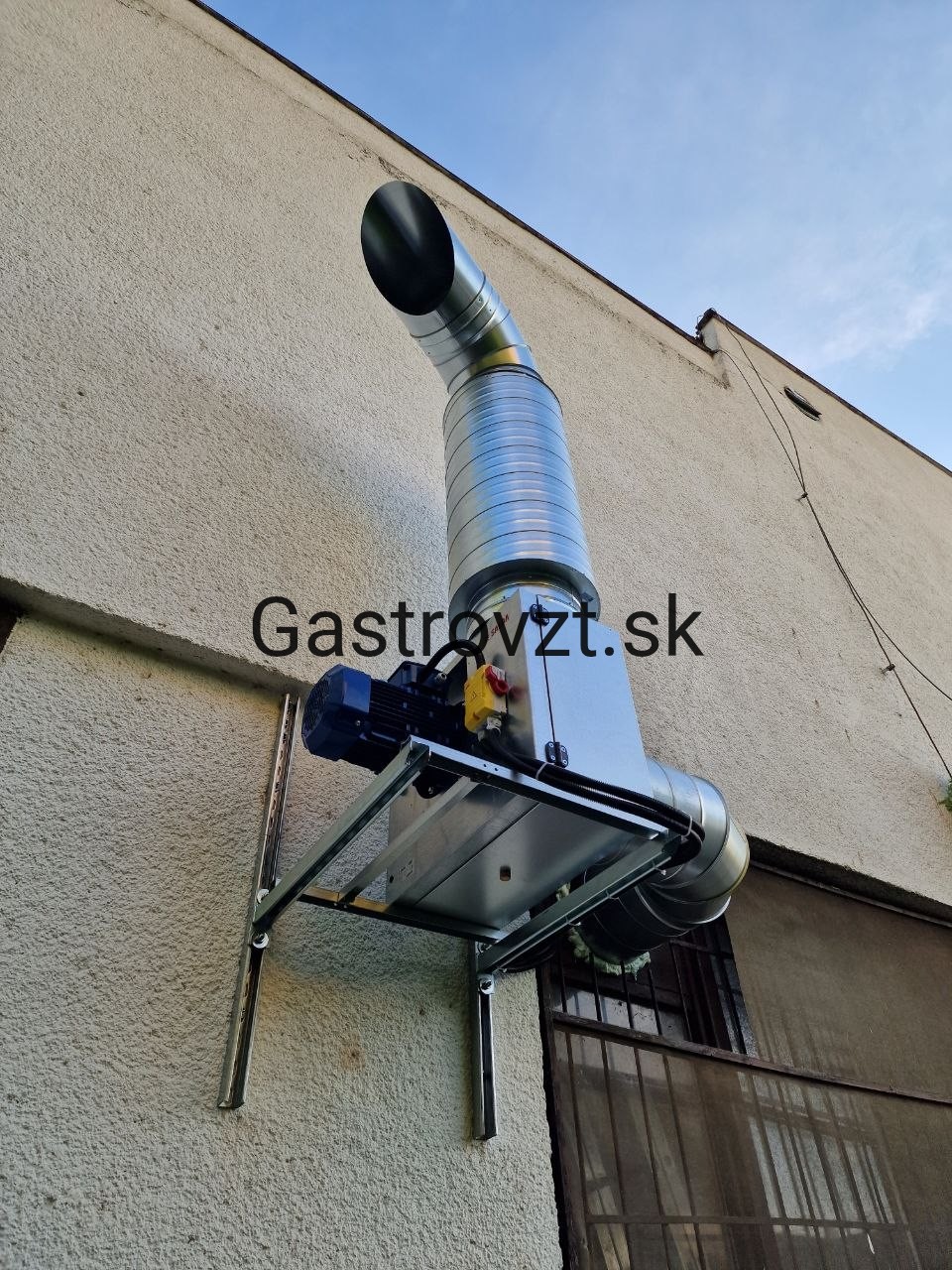

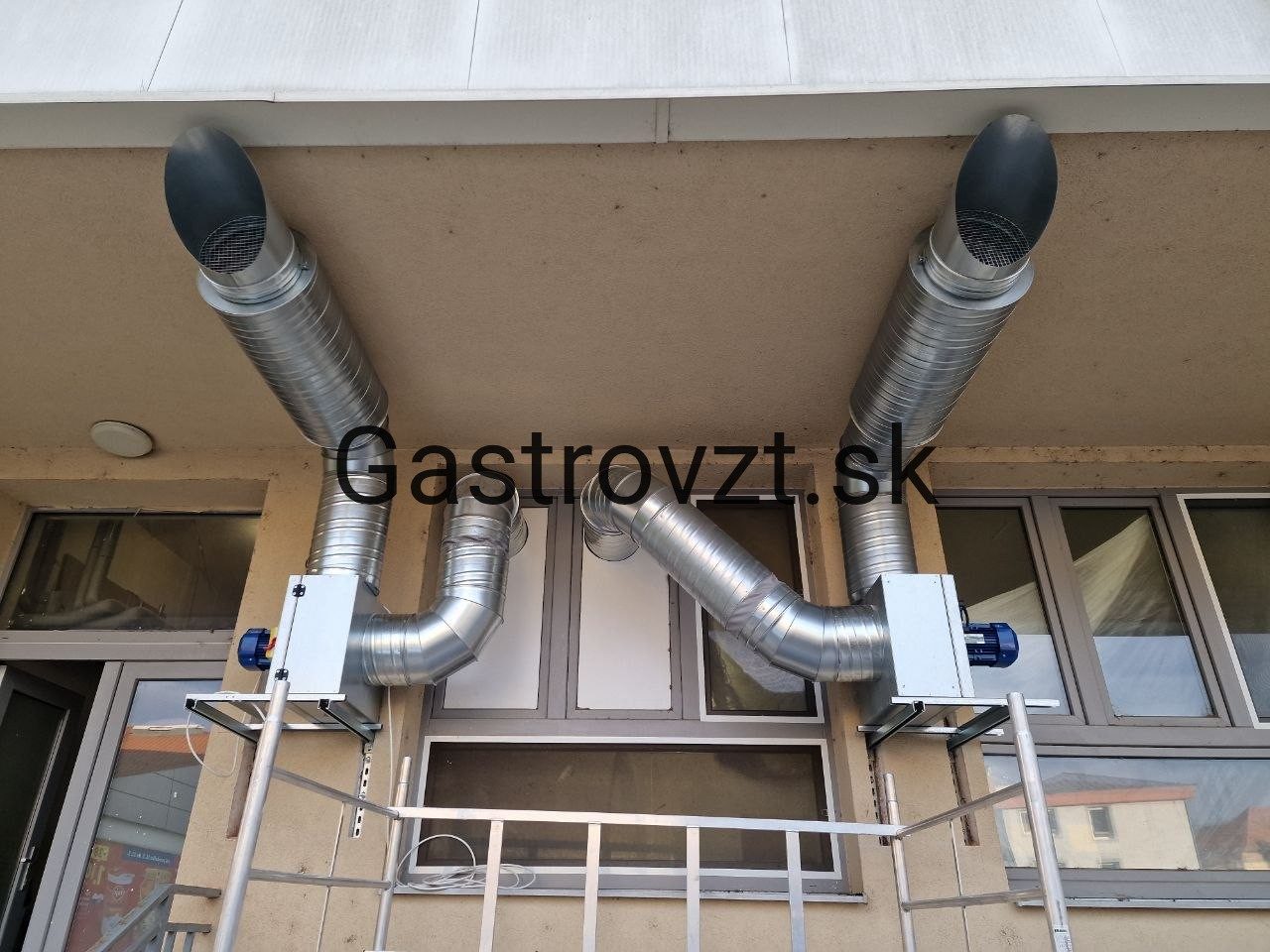

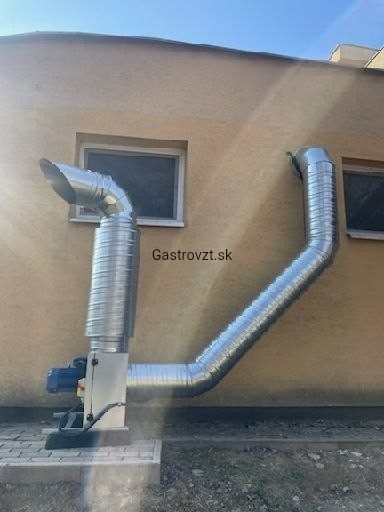

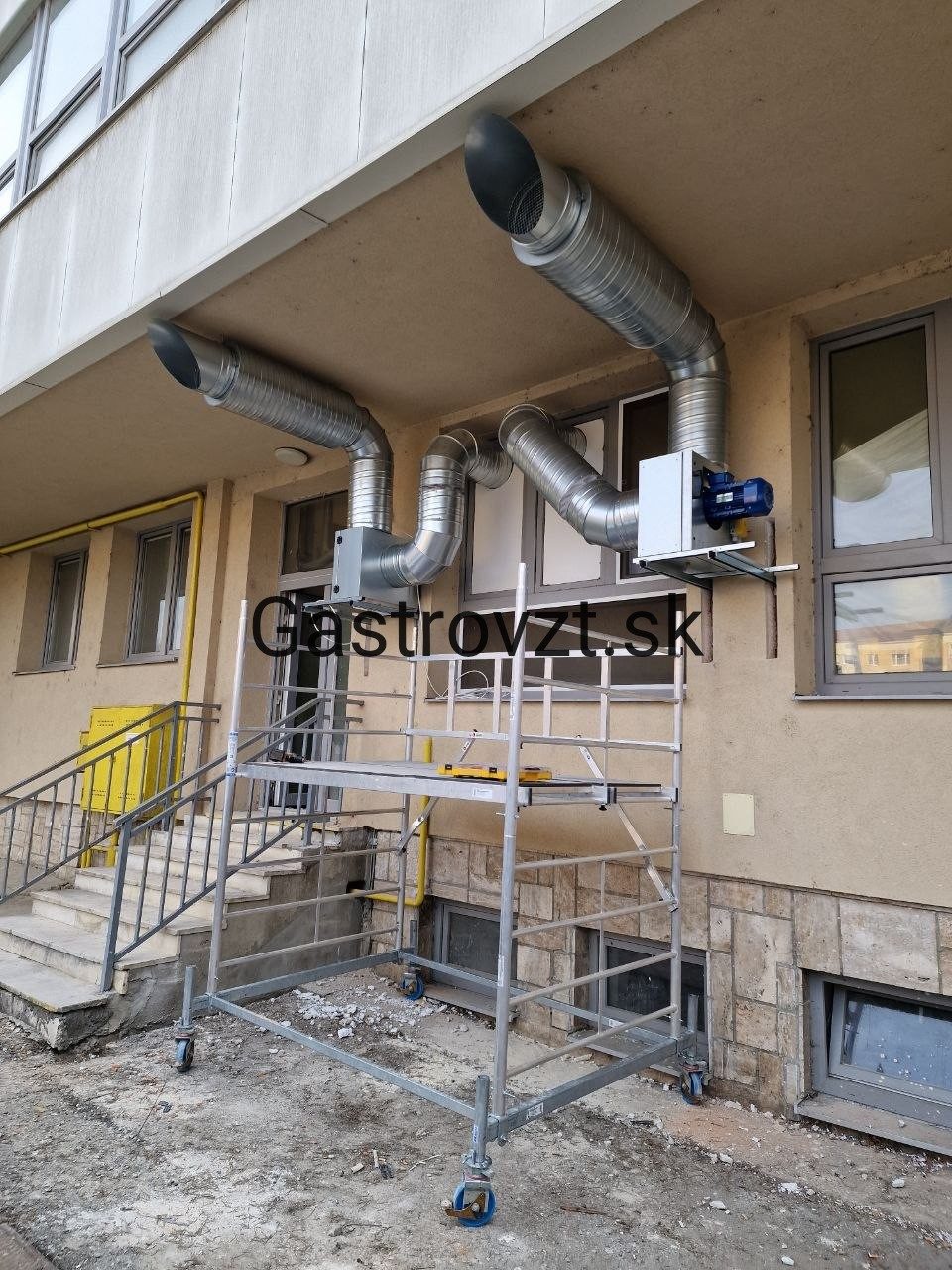

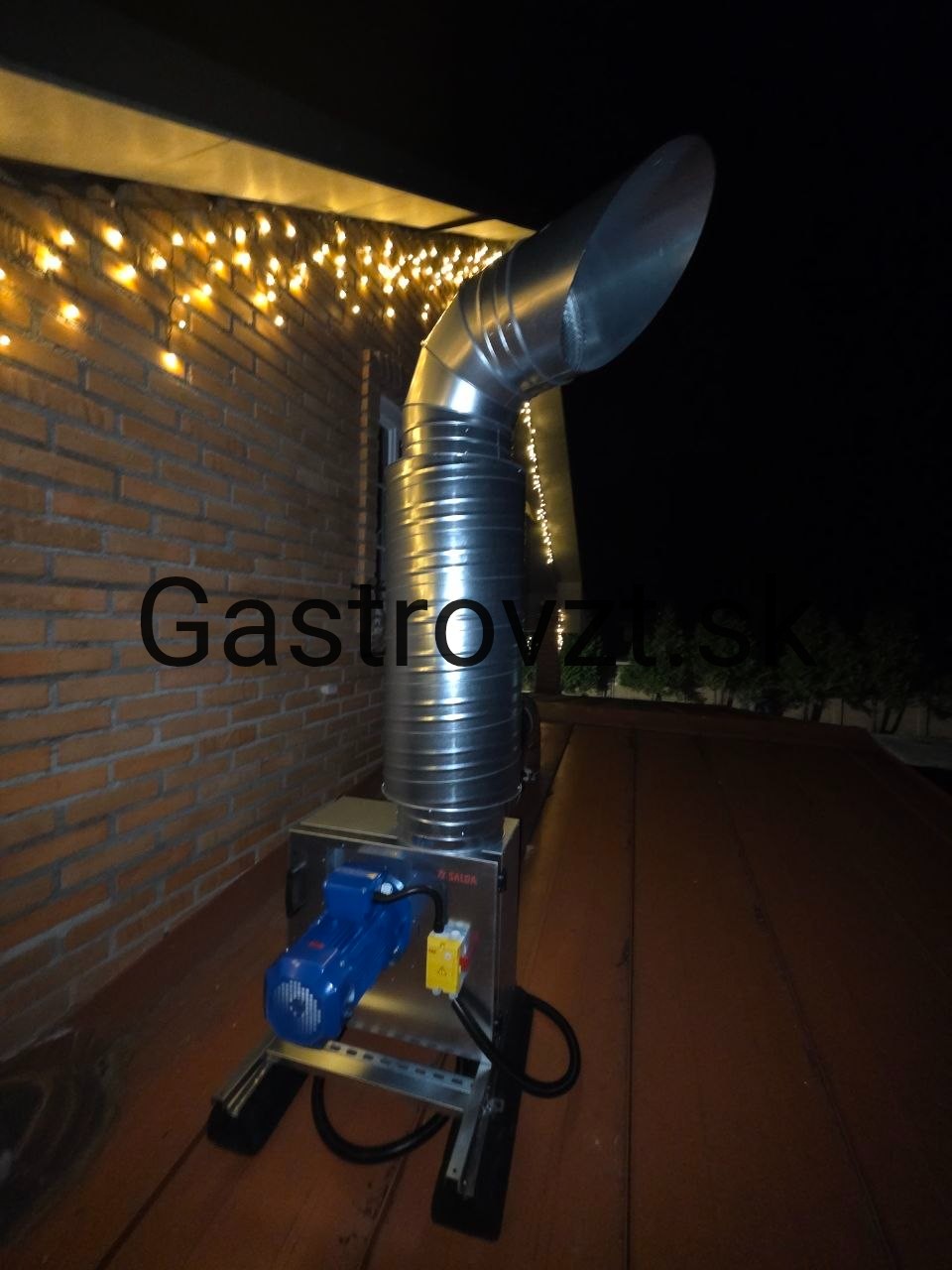

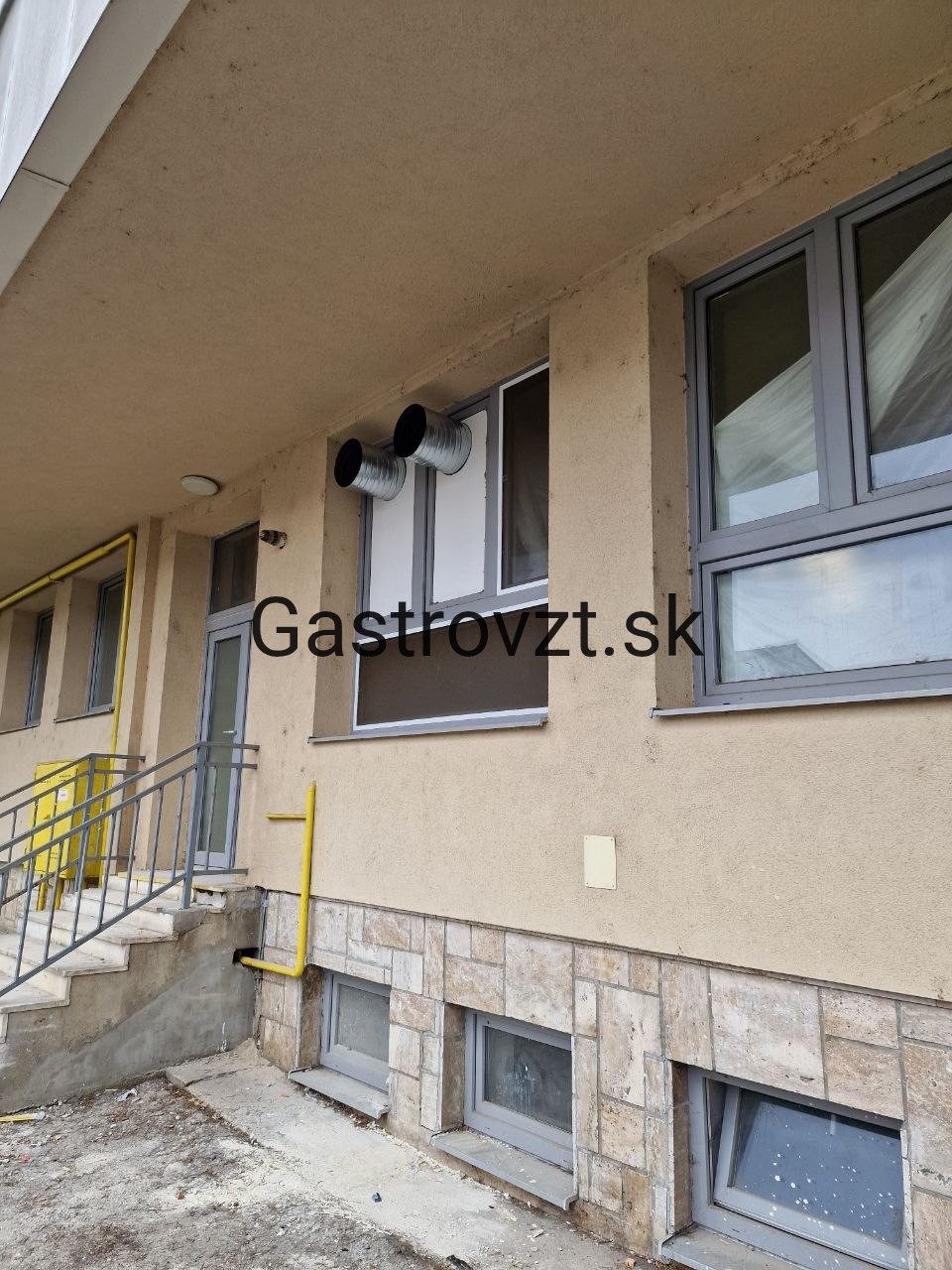

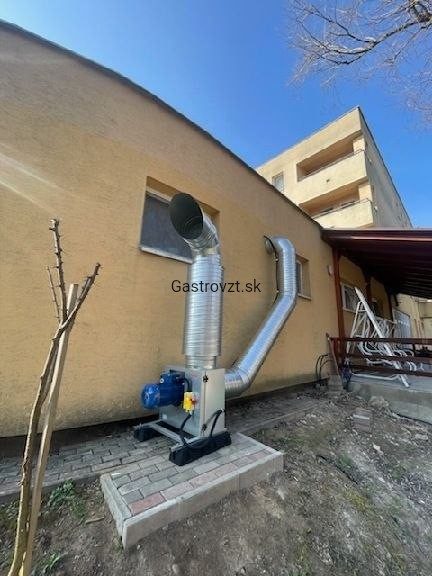

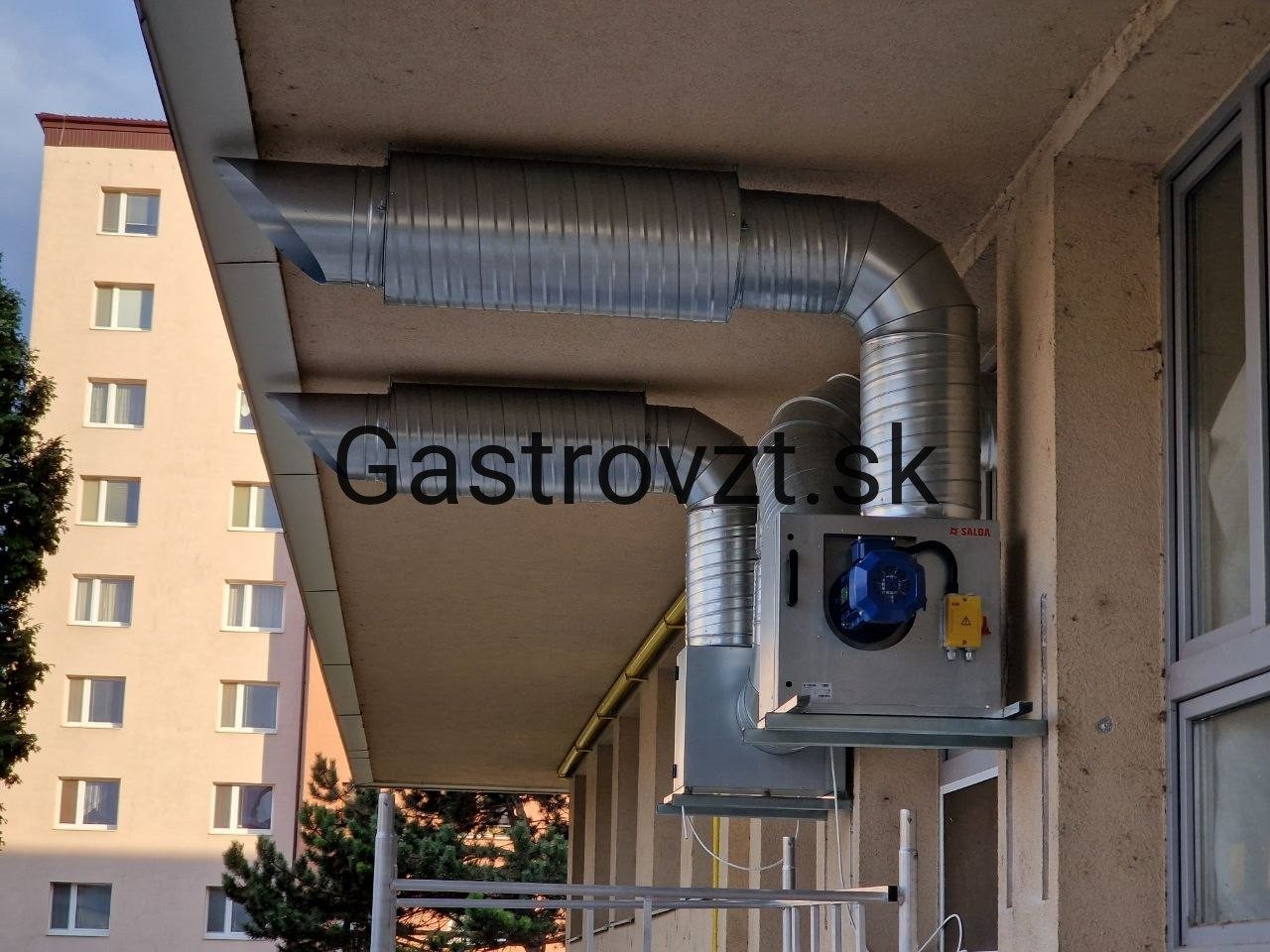

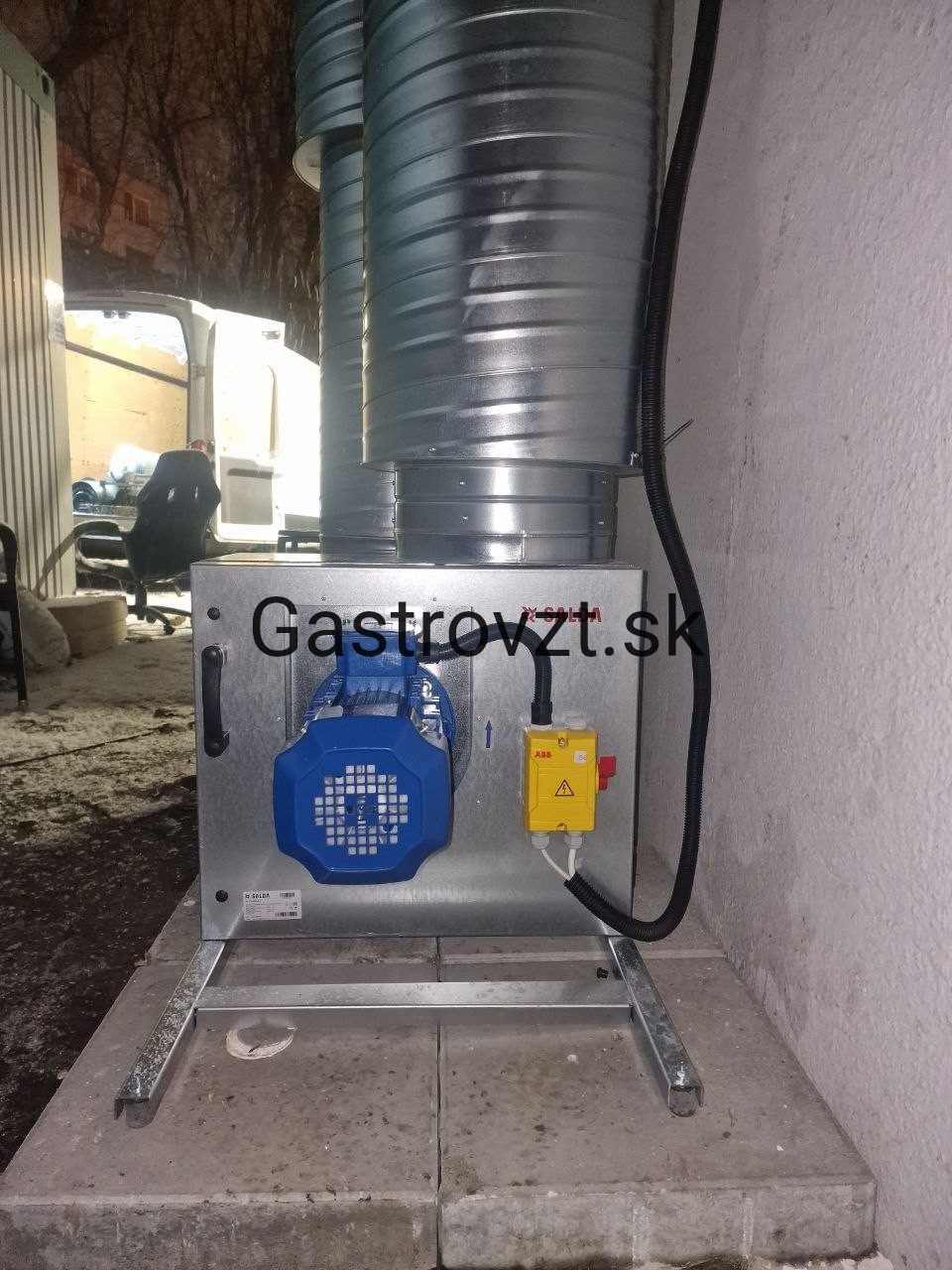

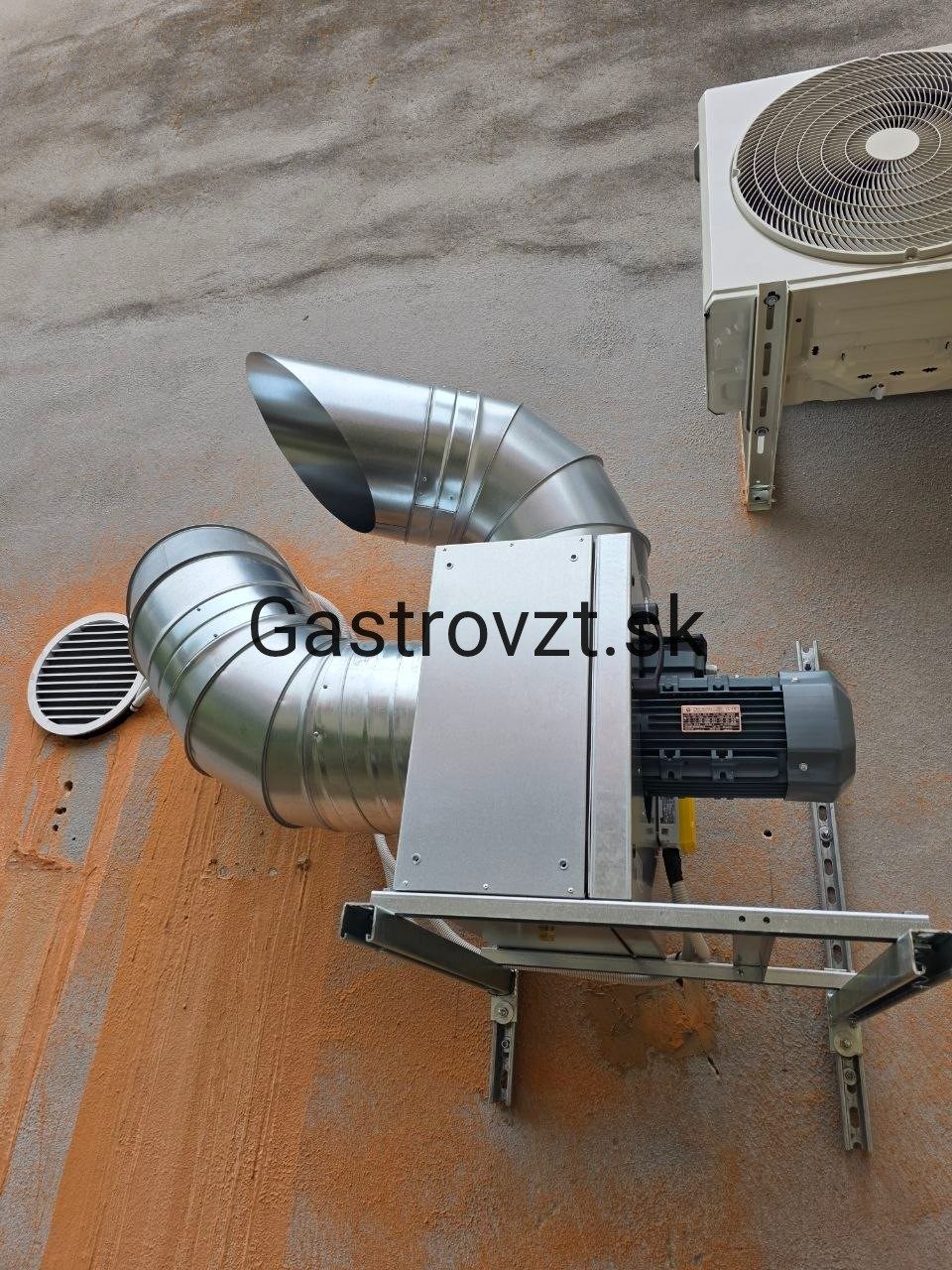

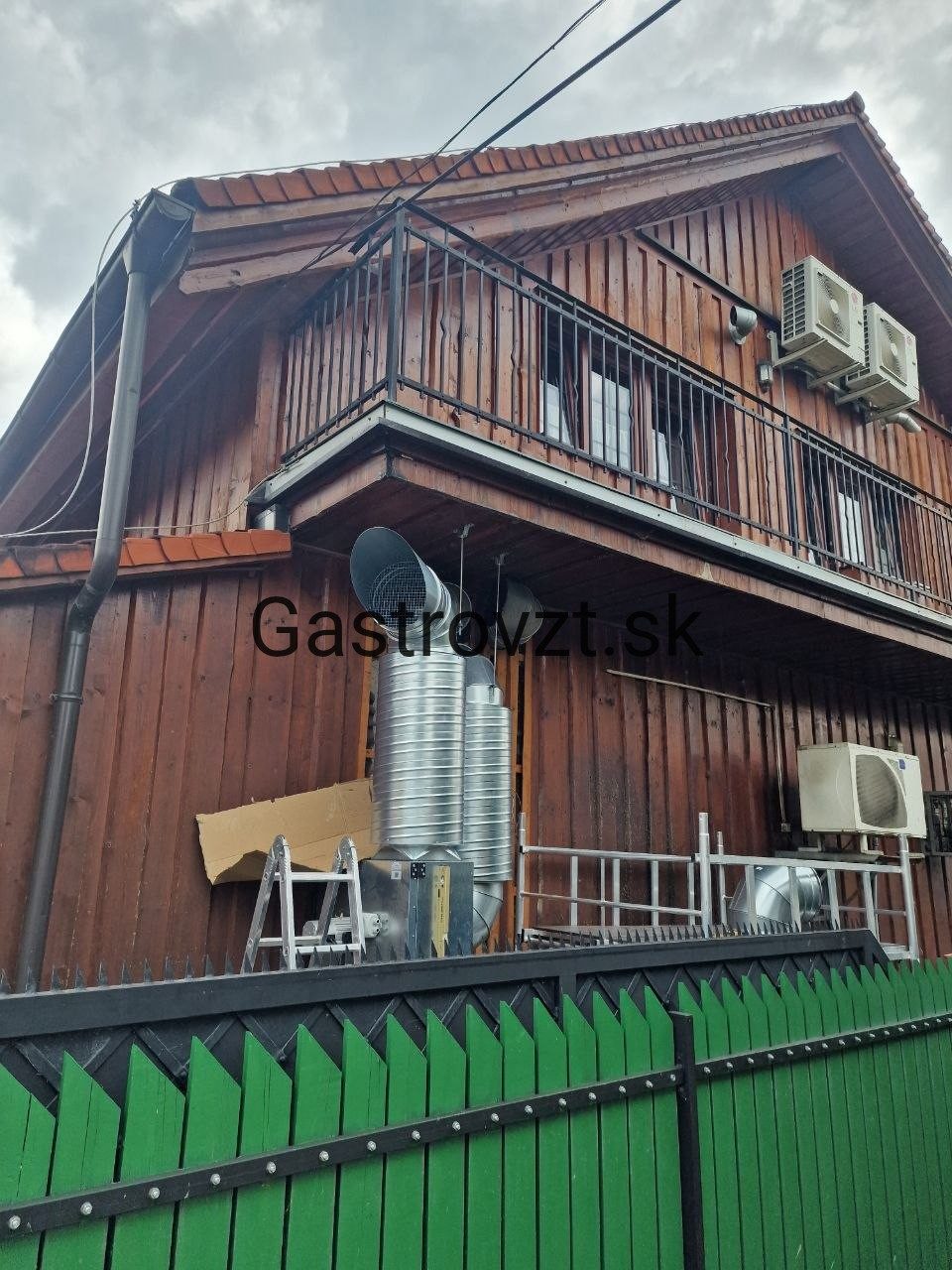

Ventilátor. Motor je na fasáde, mimo priestoru kuchyne — v kuchyni tak nie je počuť a na údržbu je prístupný zvonku.

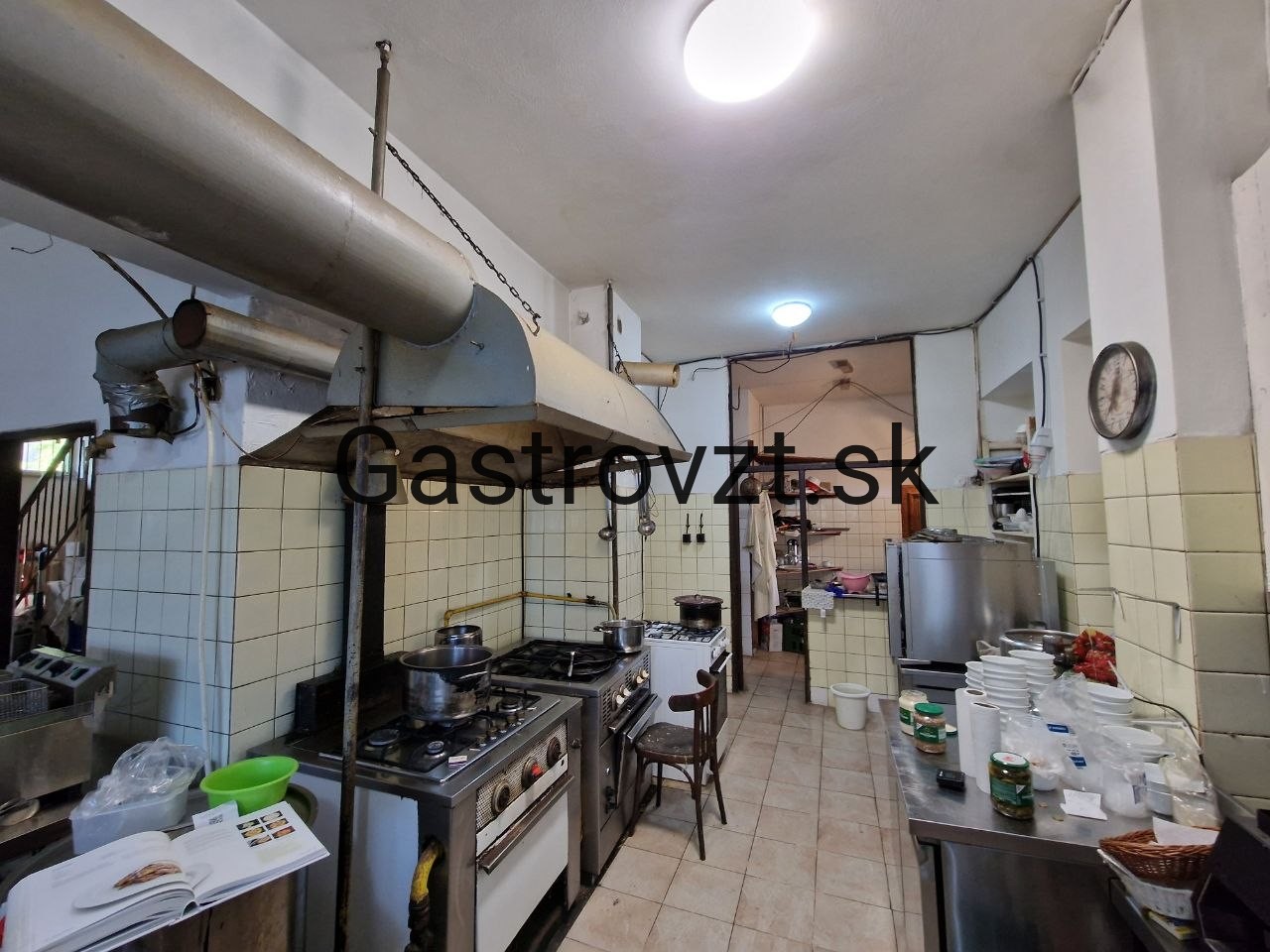

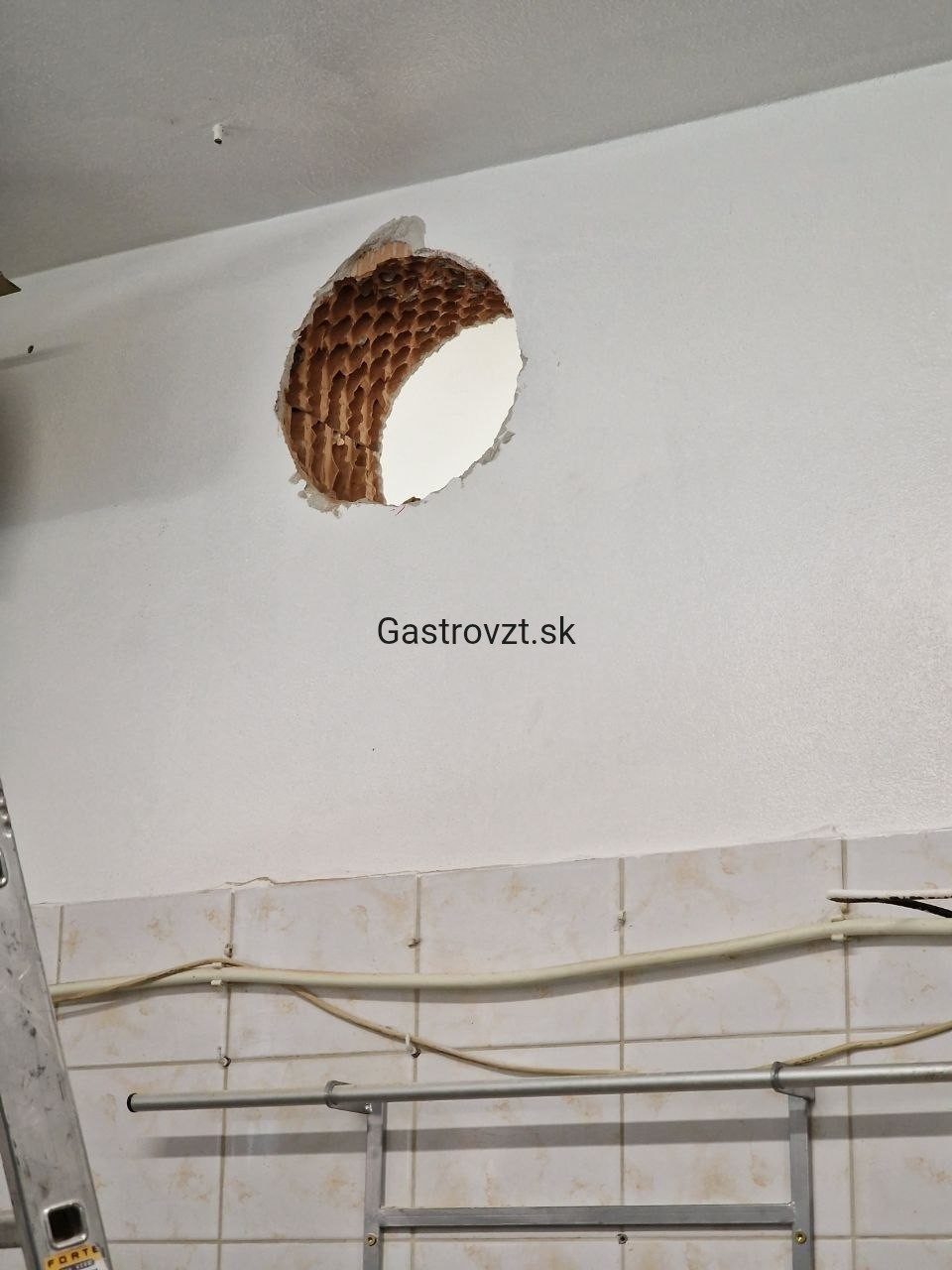

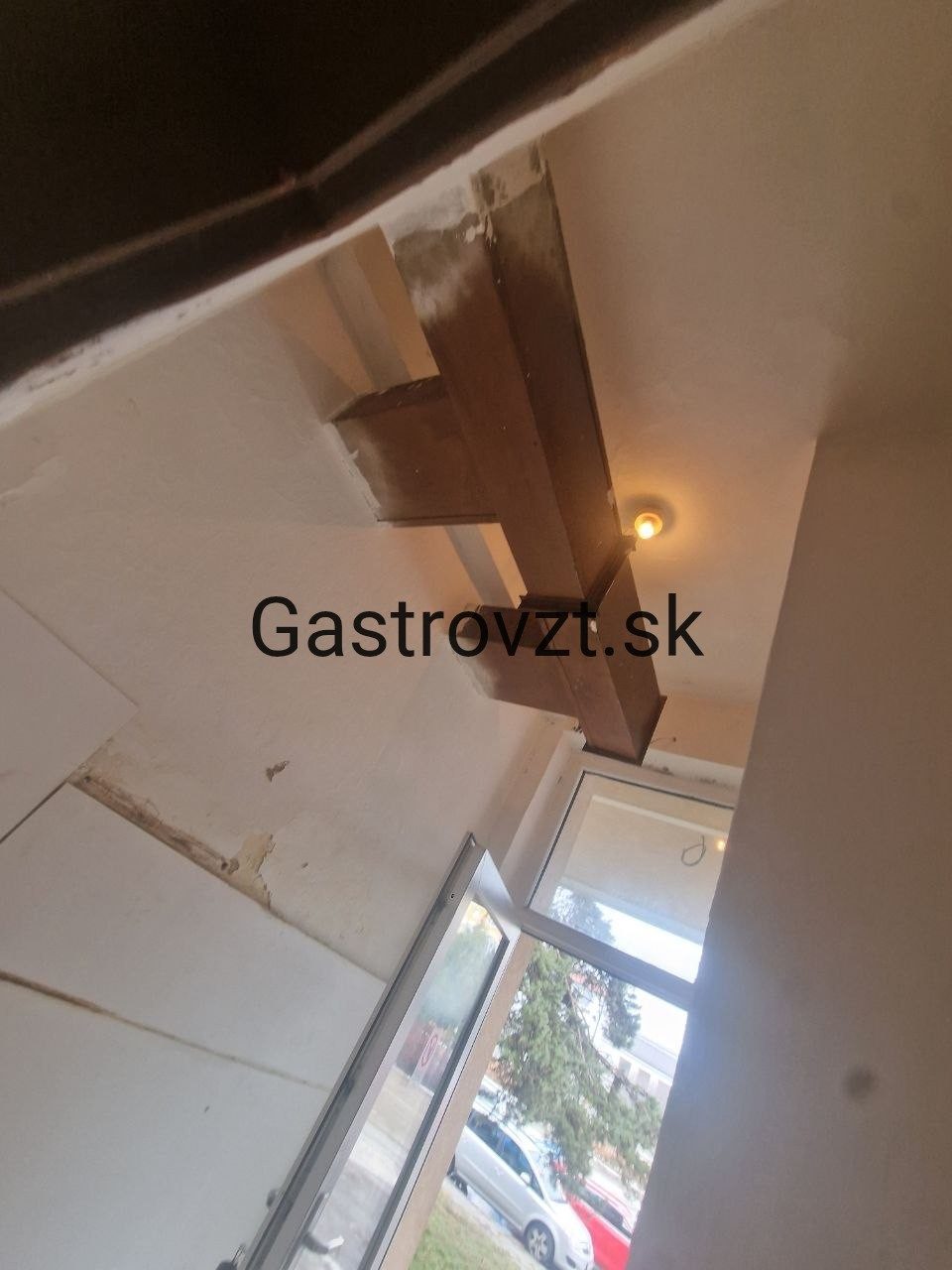

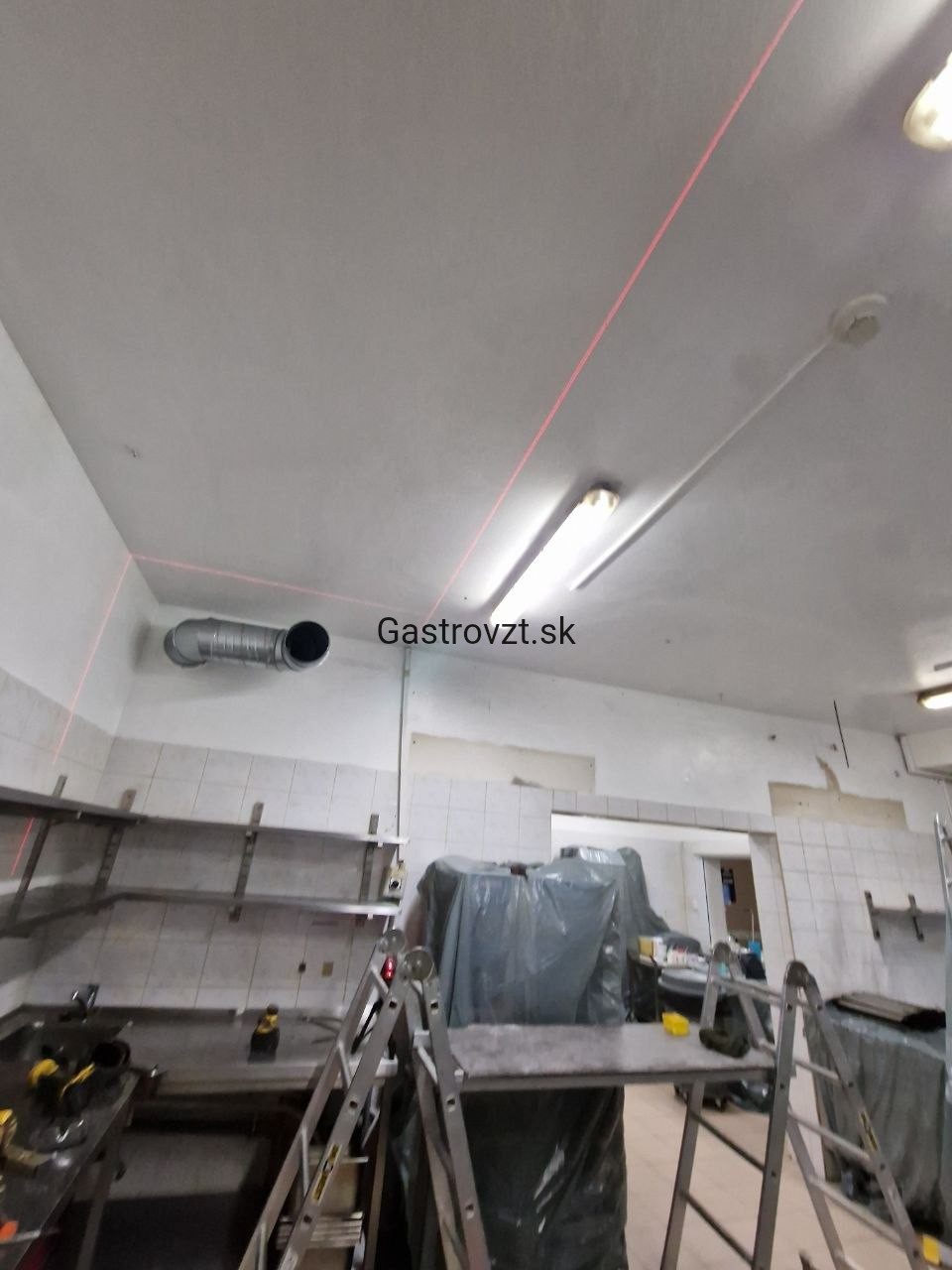

Čo tu bolo. Staré vetranie s hrdzavým potrubím a improvizovanými spojmi, ktoré svoju prácu nerobilo. Prvý krok bola jeho demontáž — na nefunkčné riešenie sa nové nenapája.

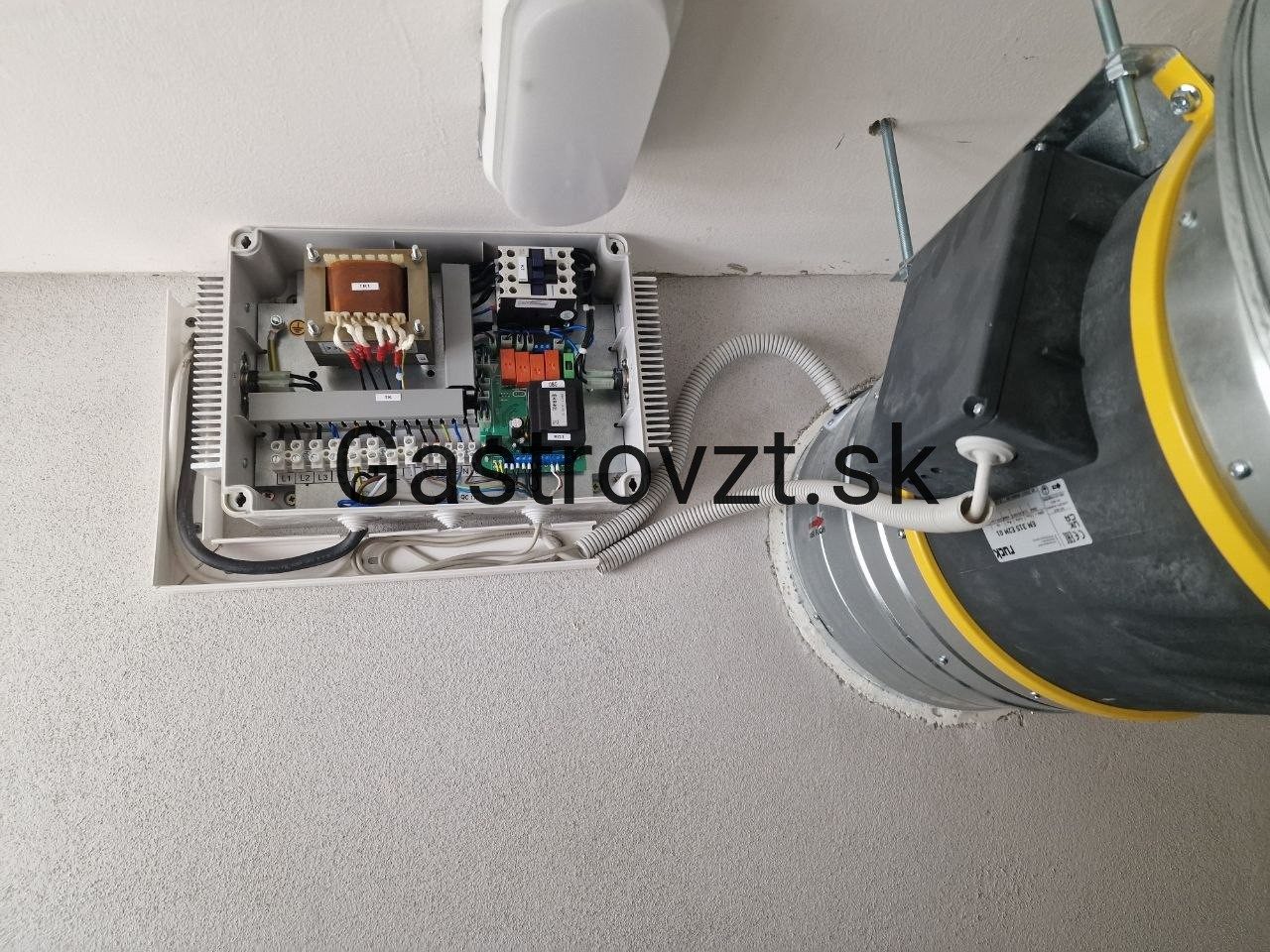

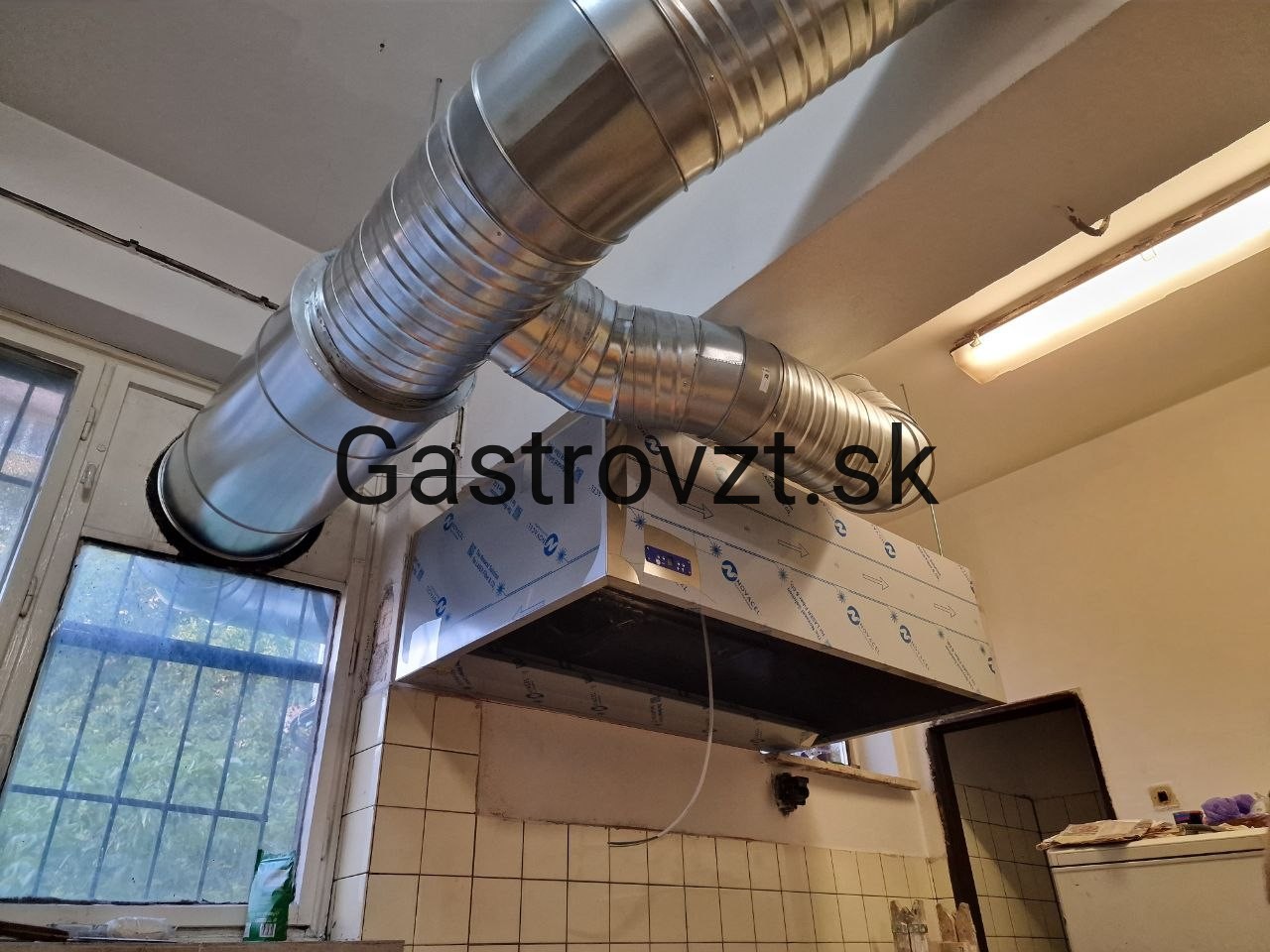

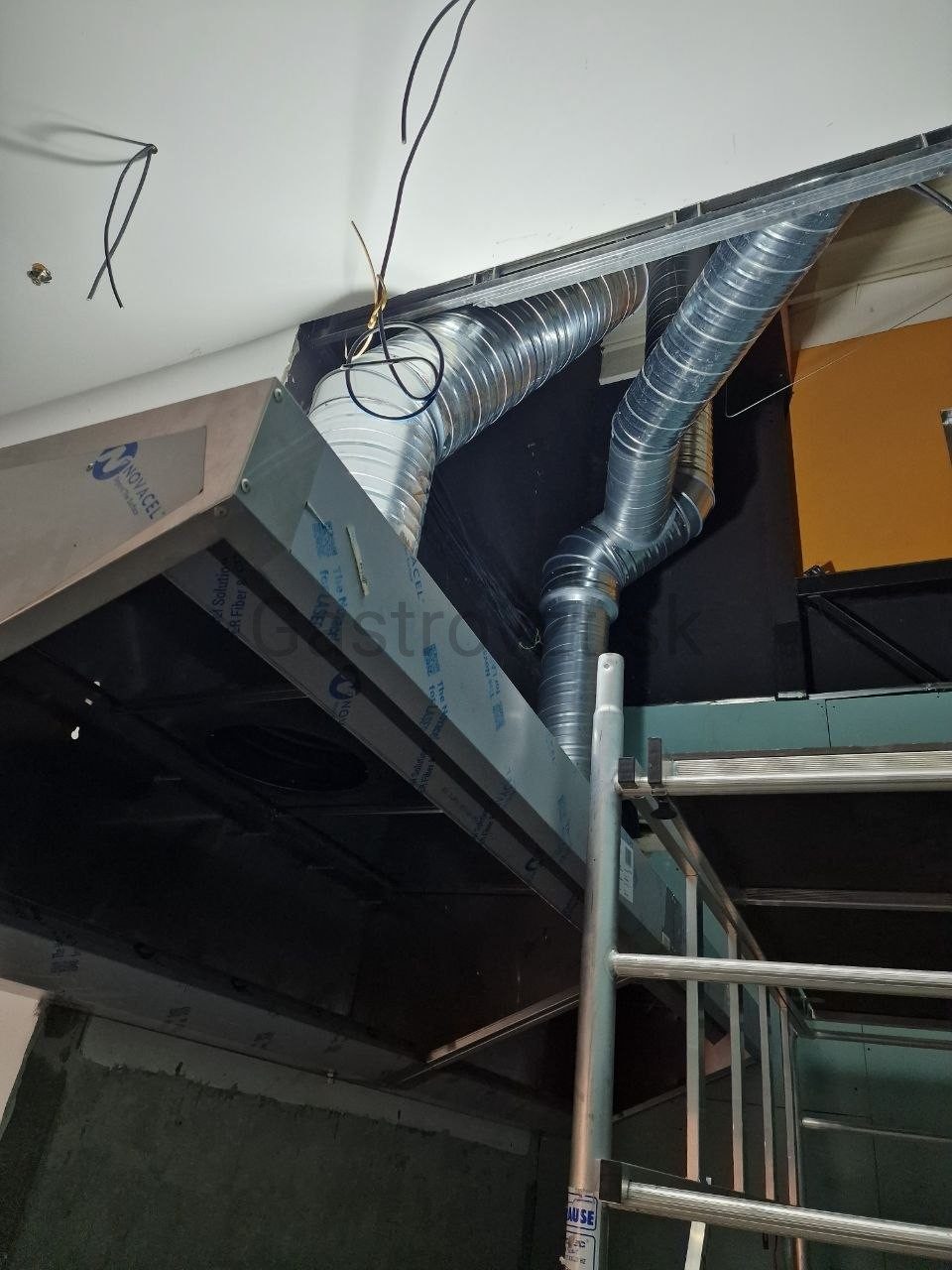

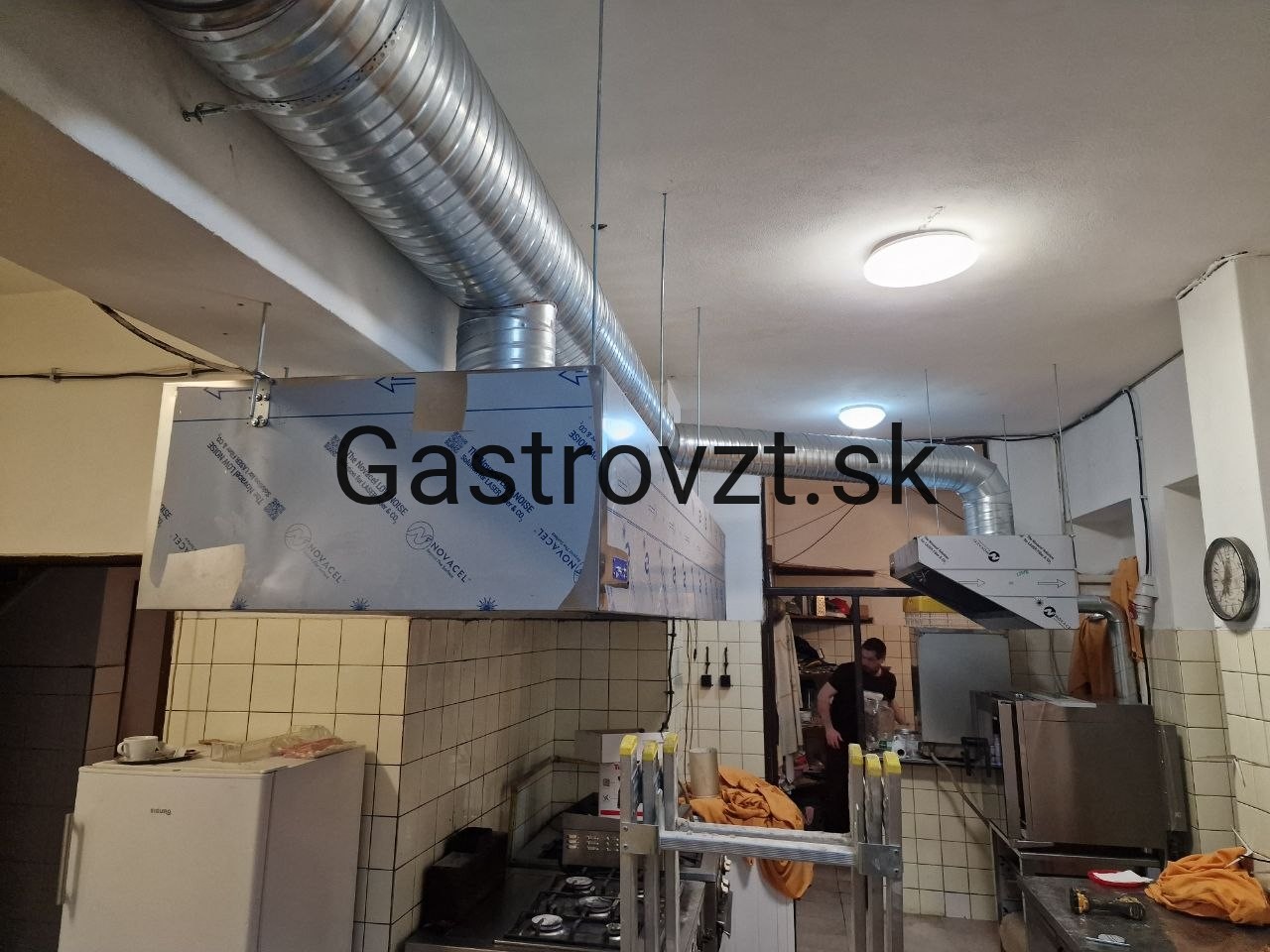

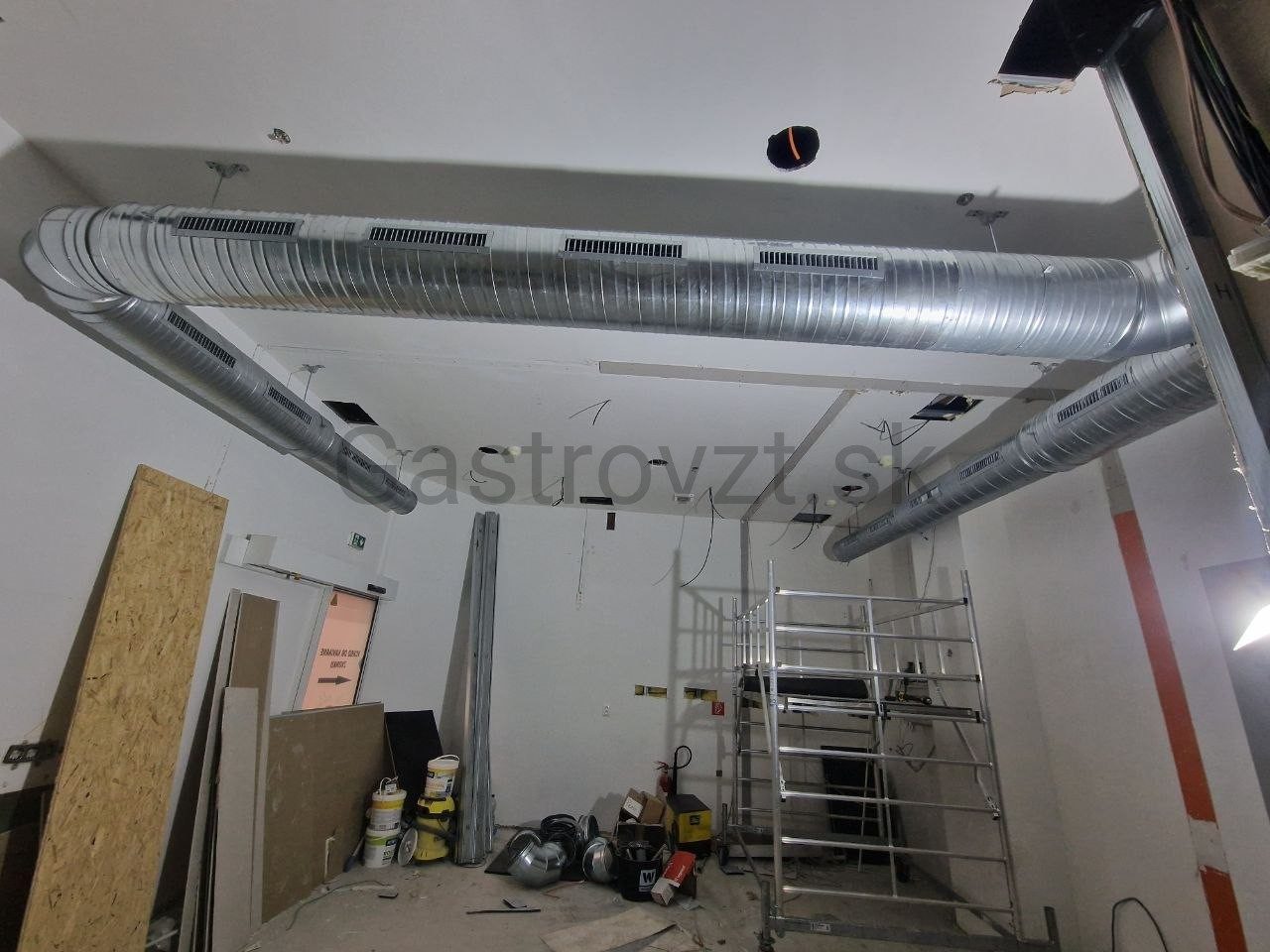

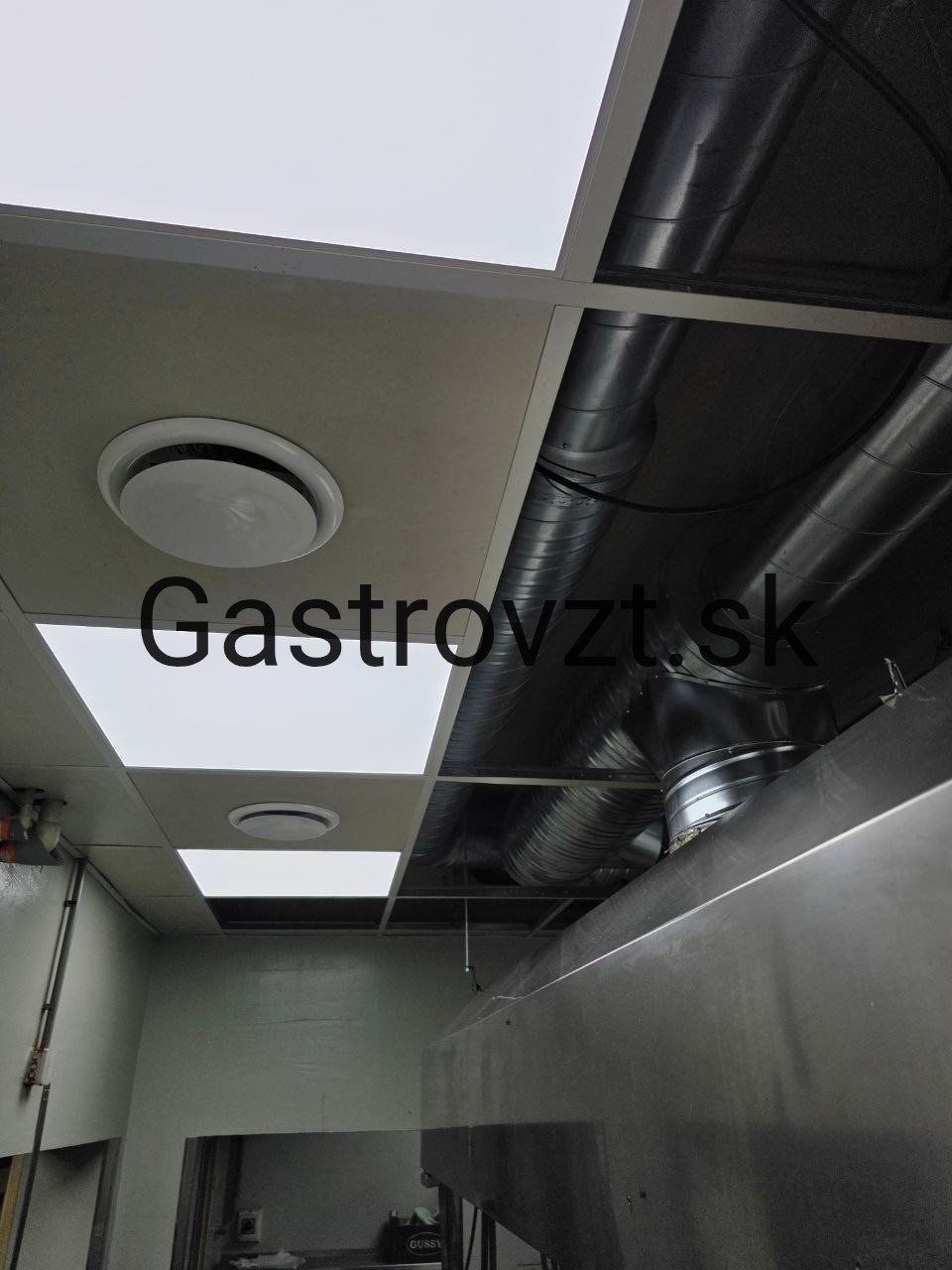

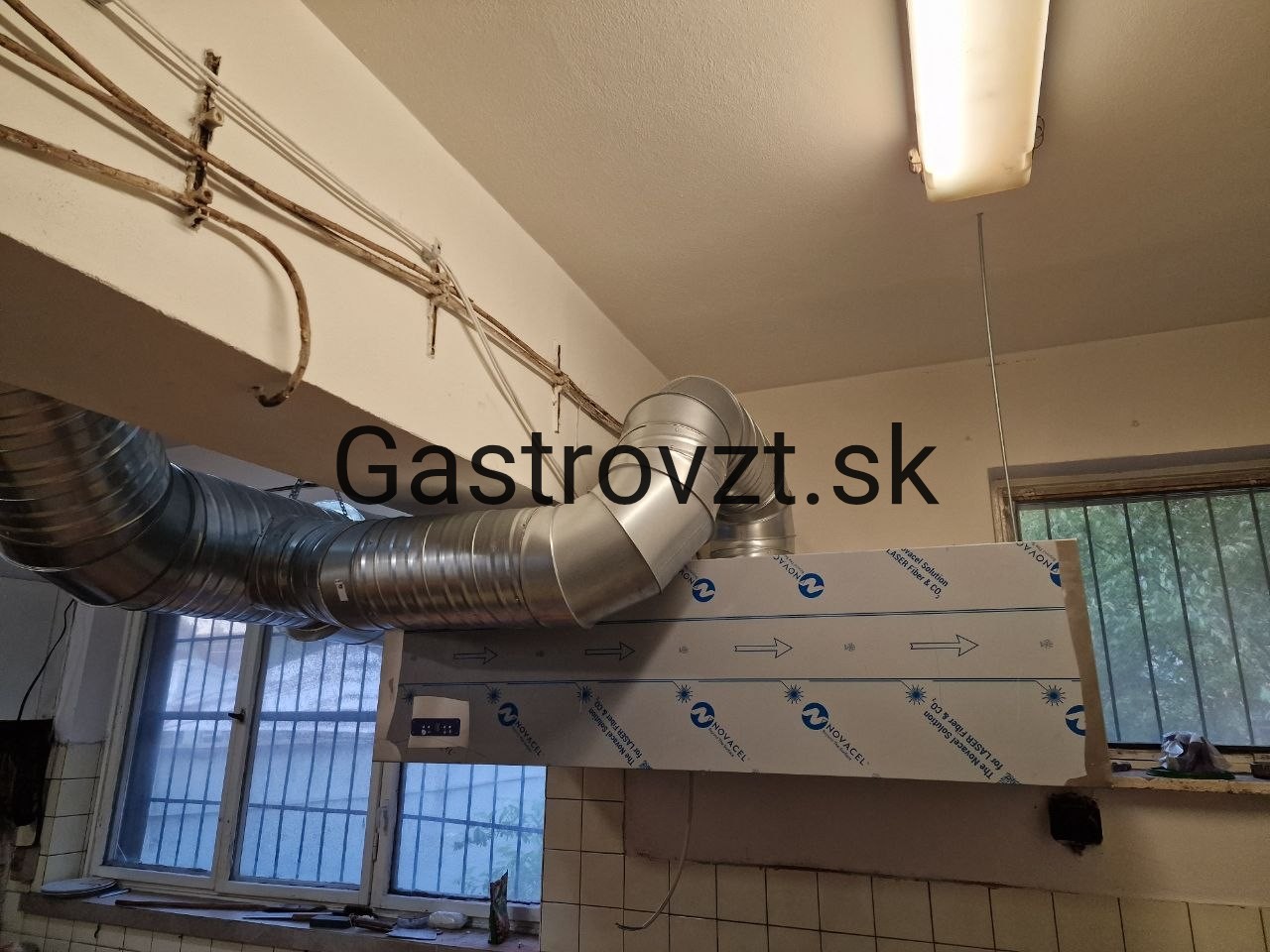

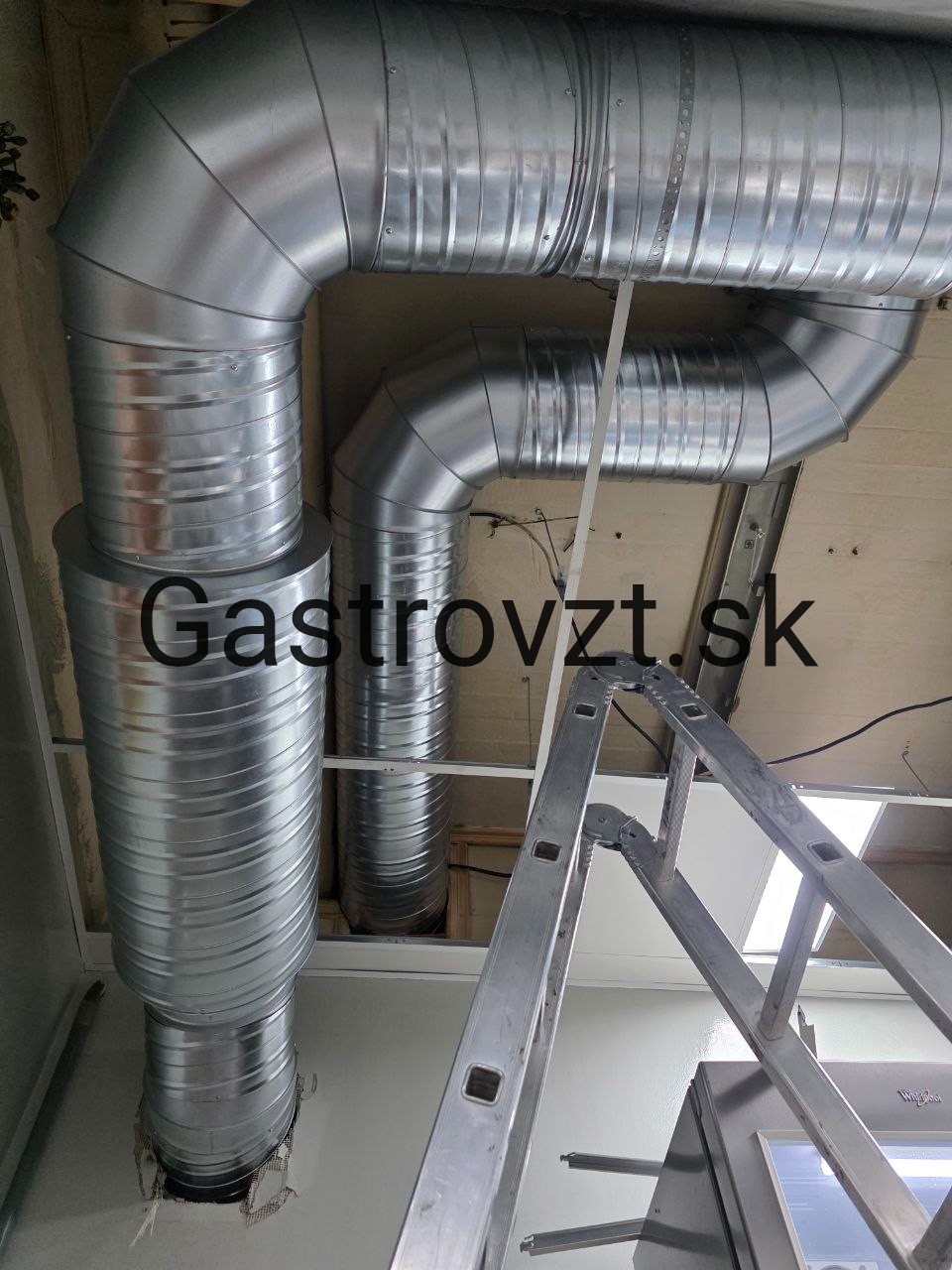

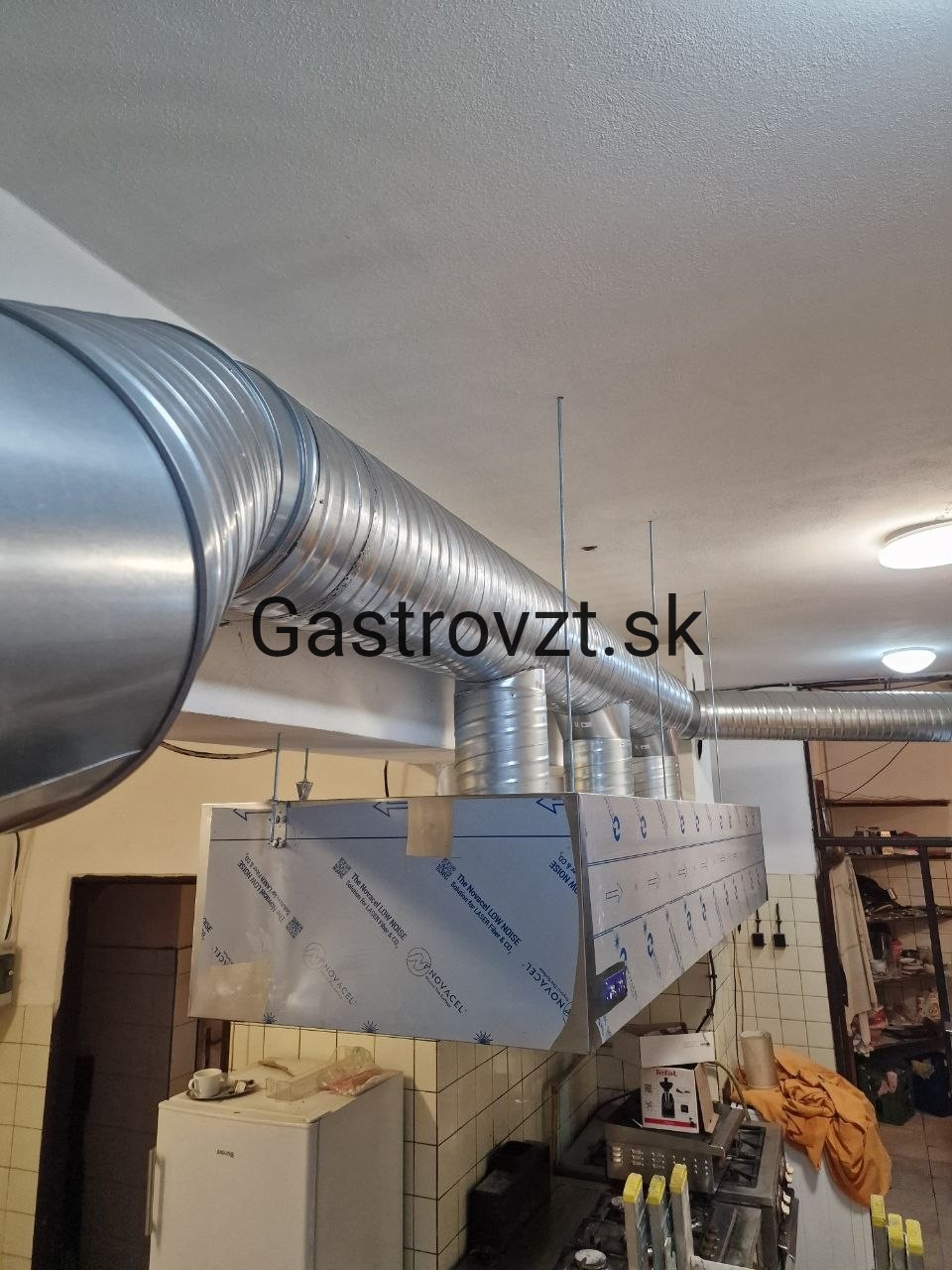

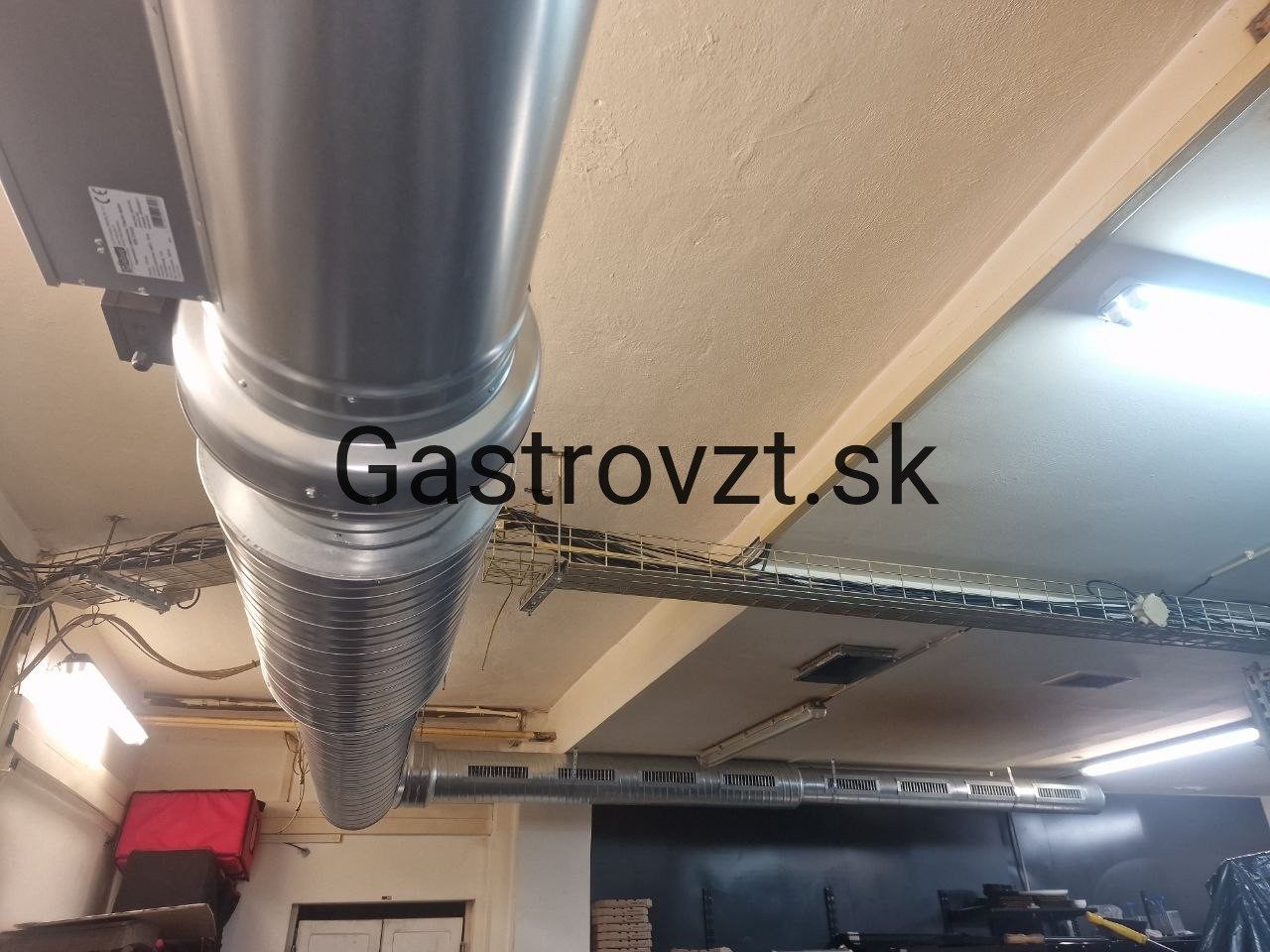

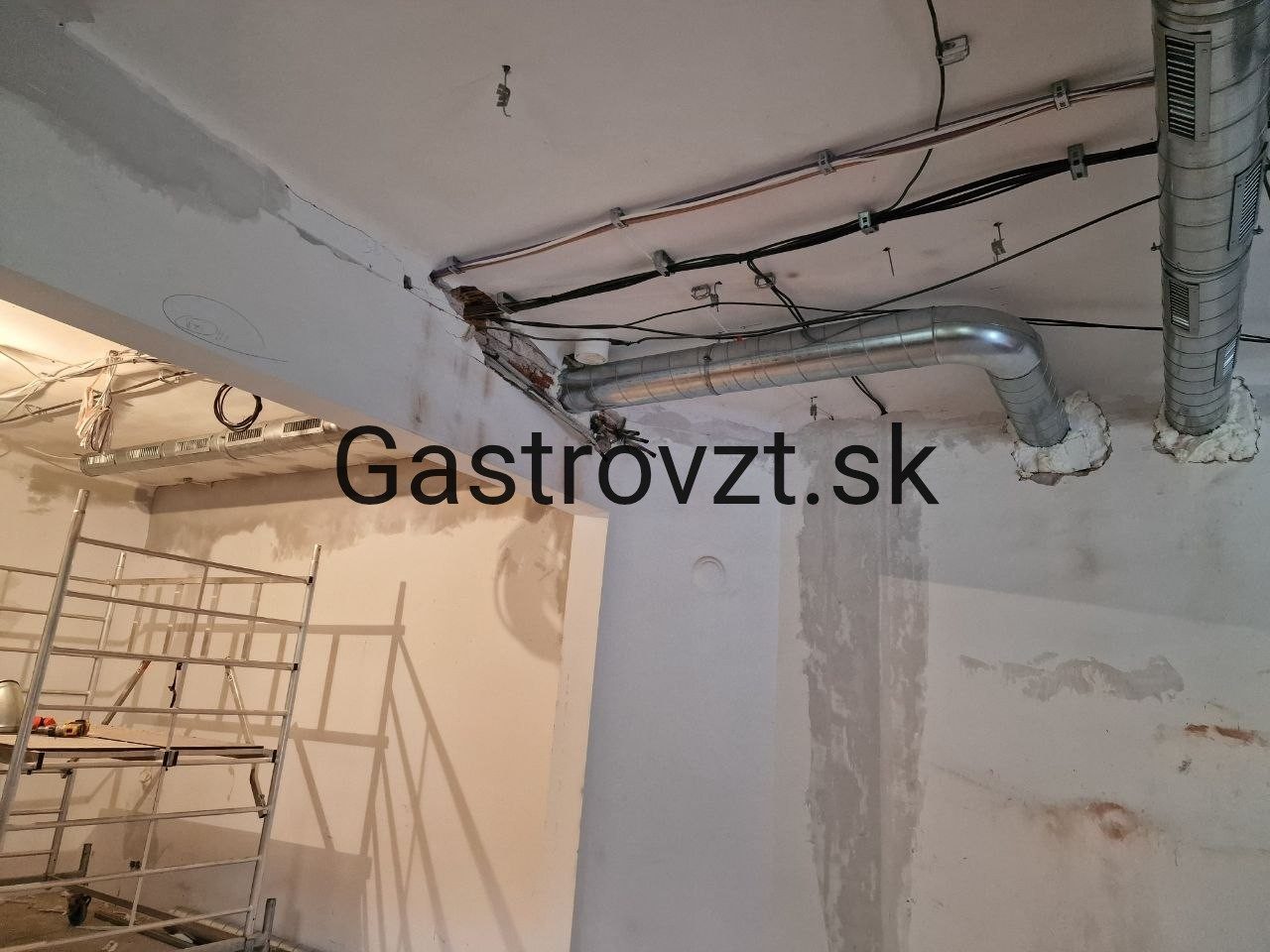

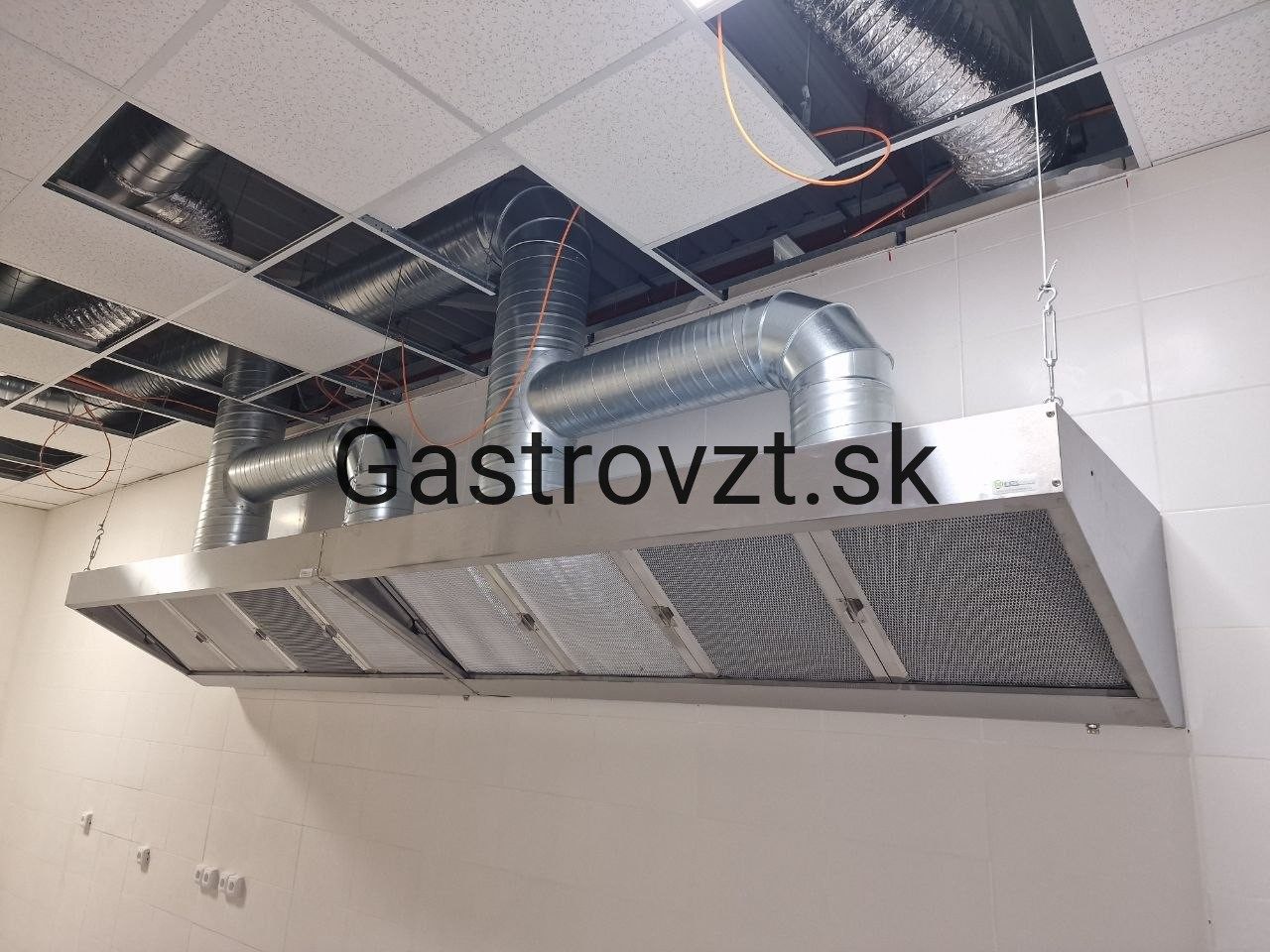

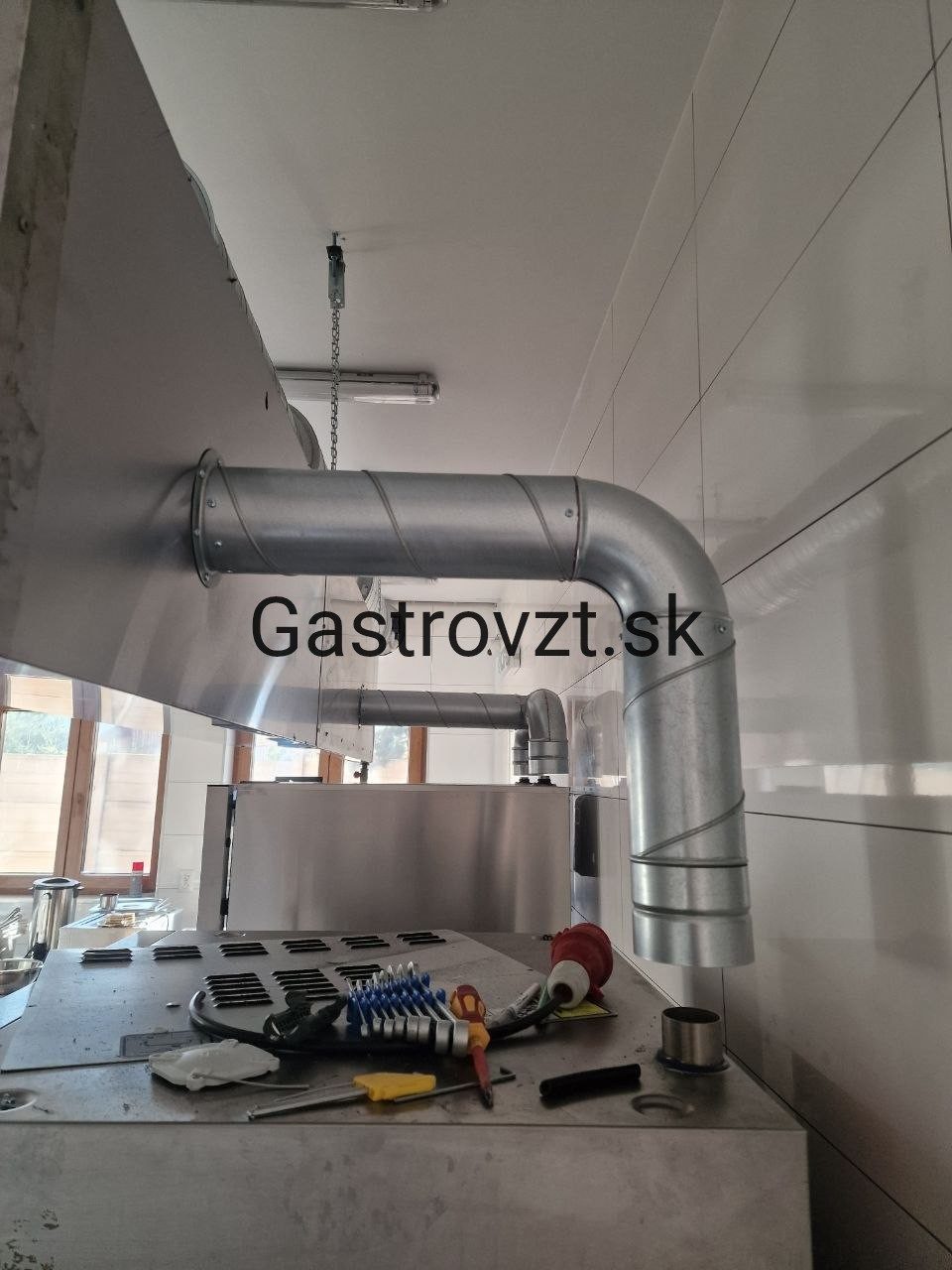

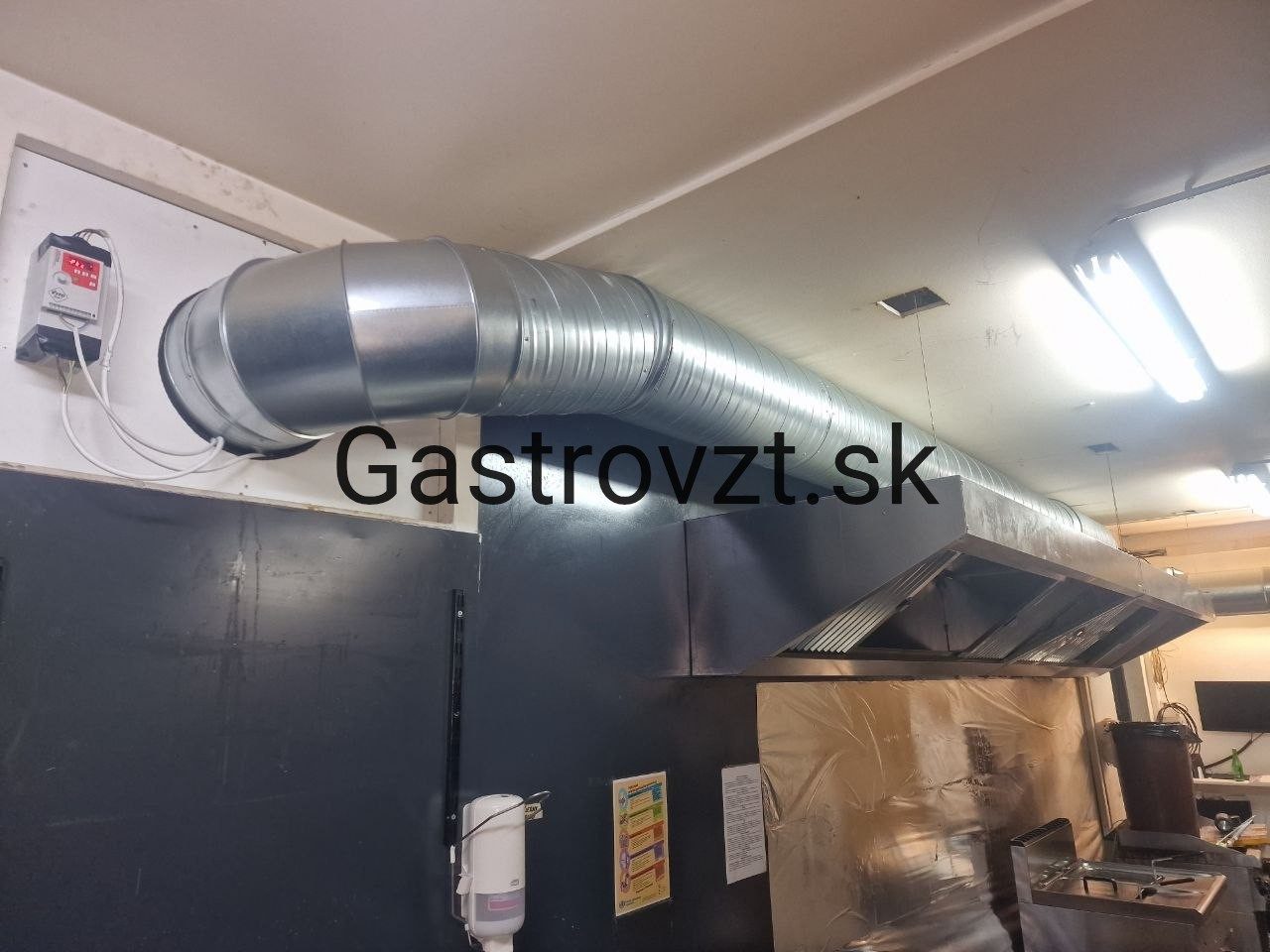

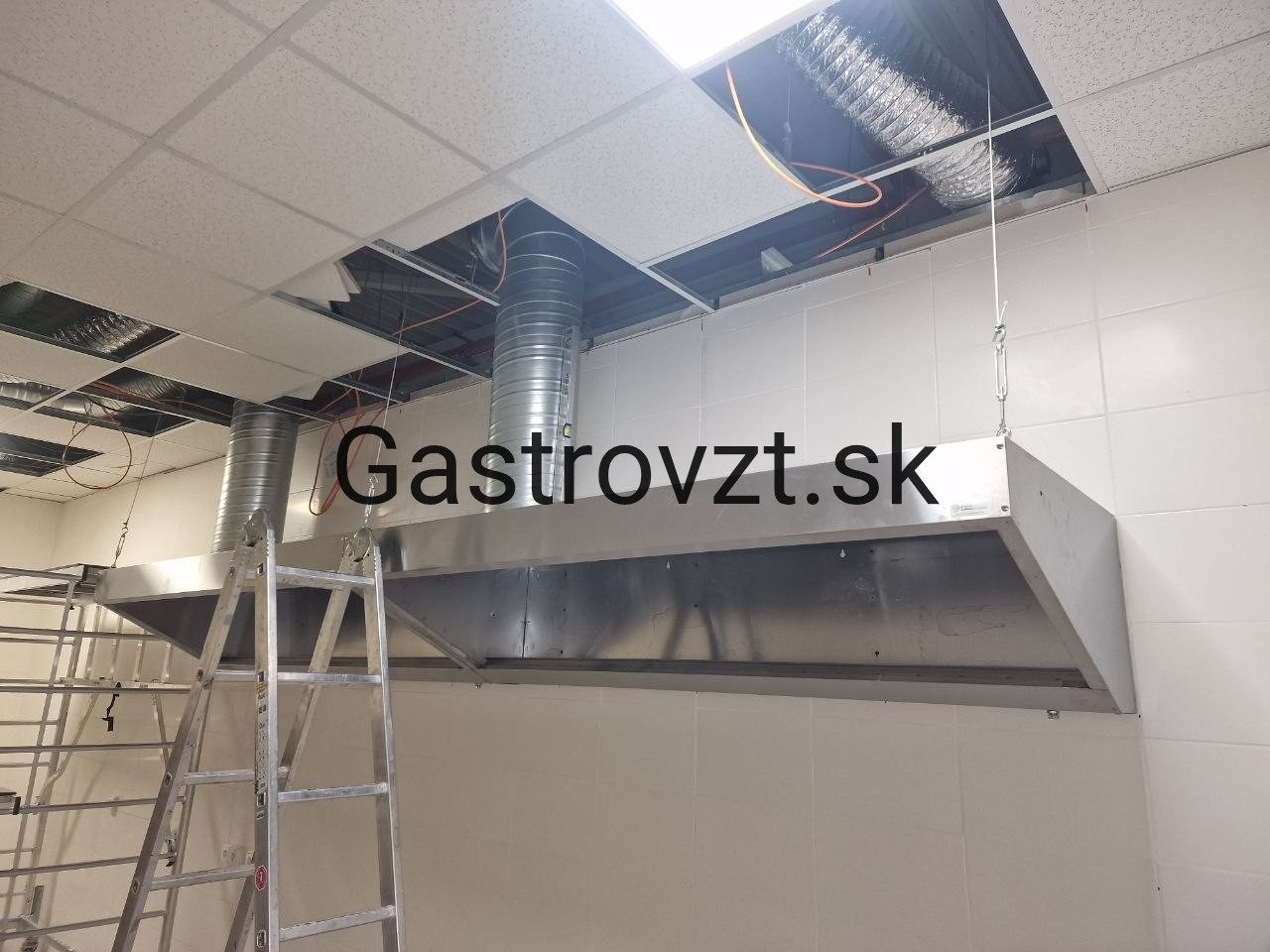

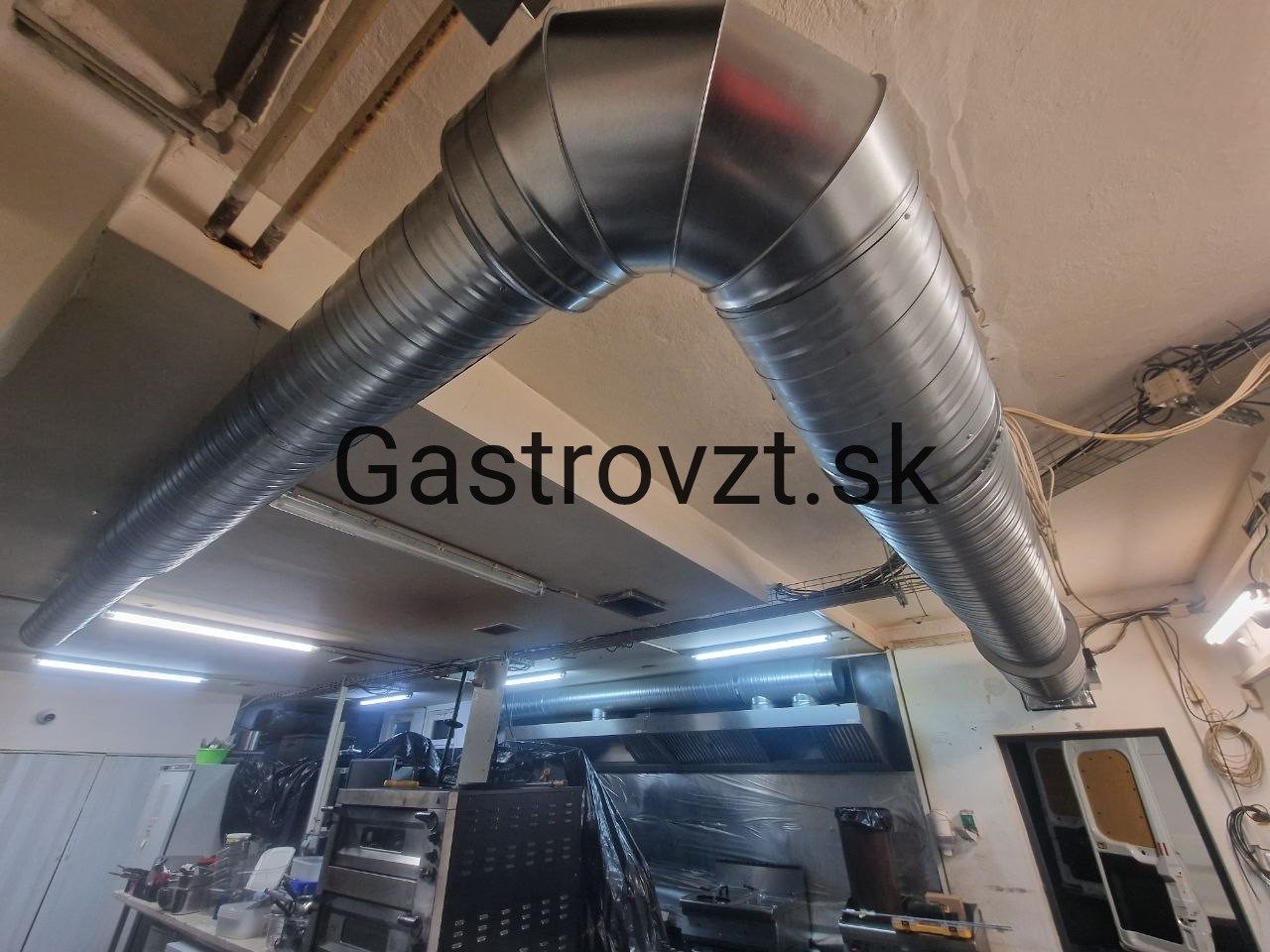

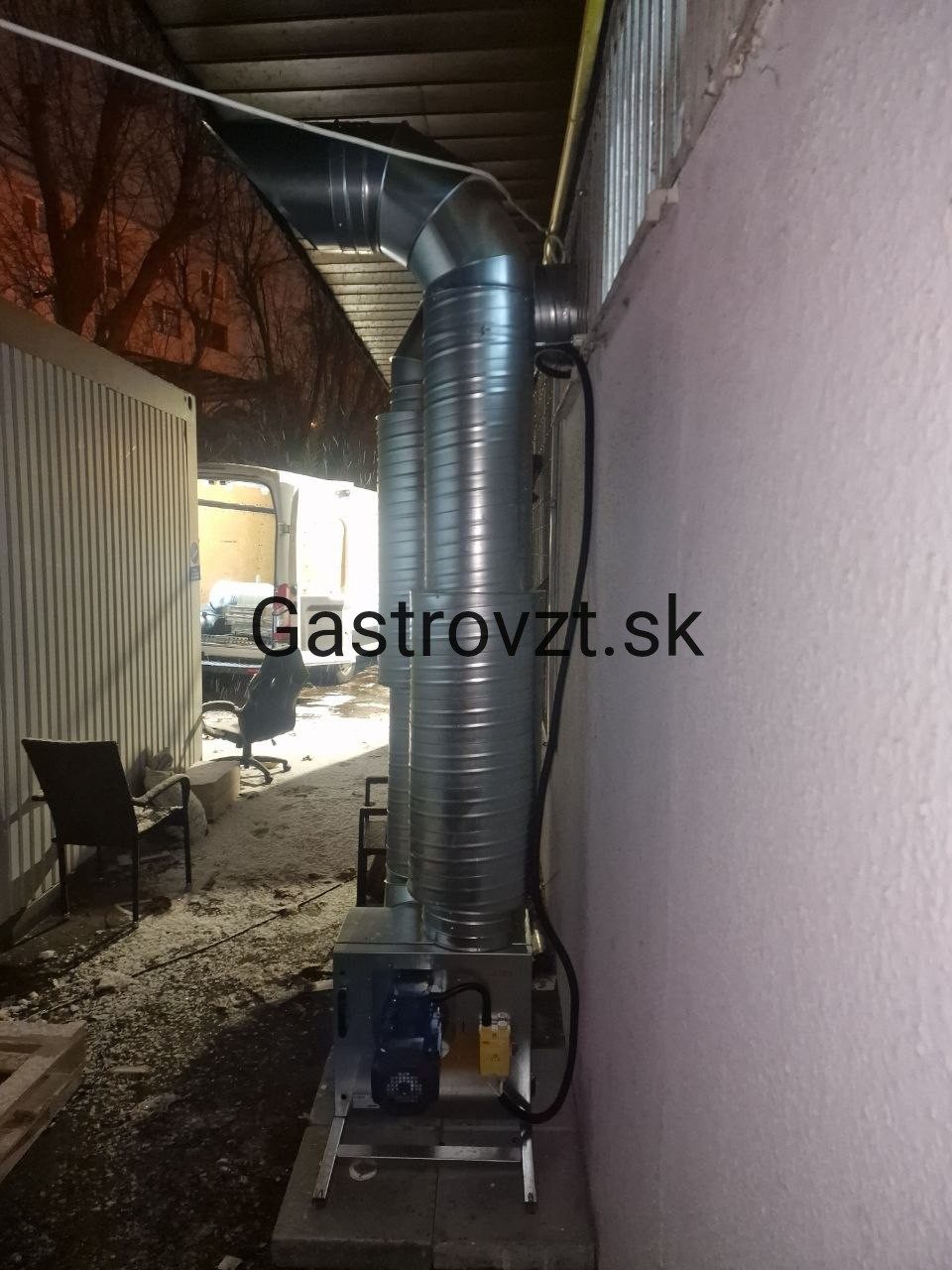

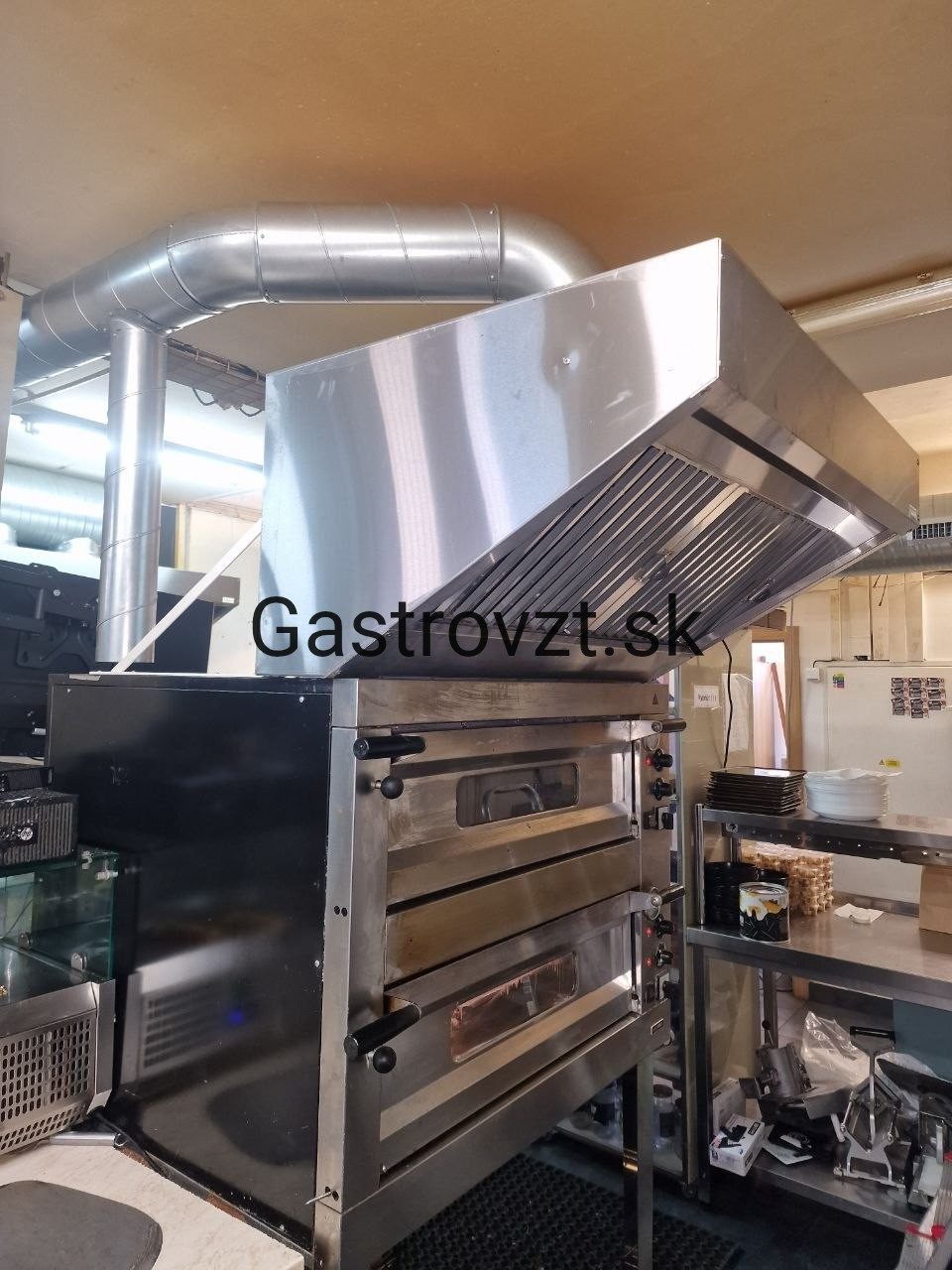

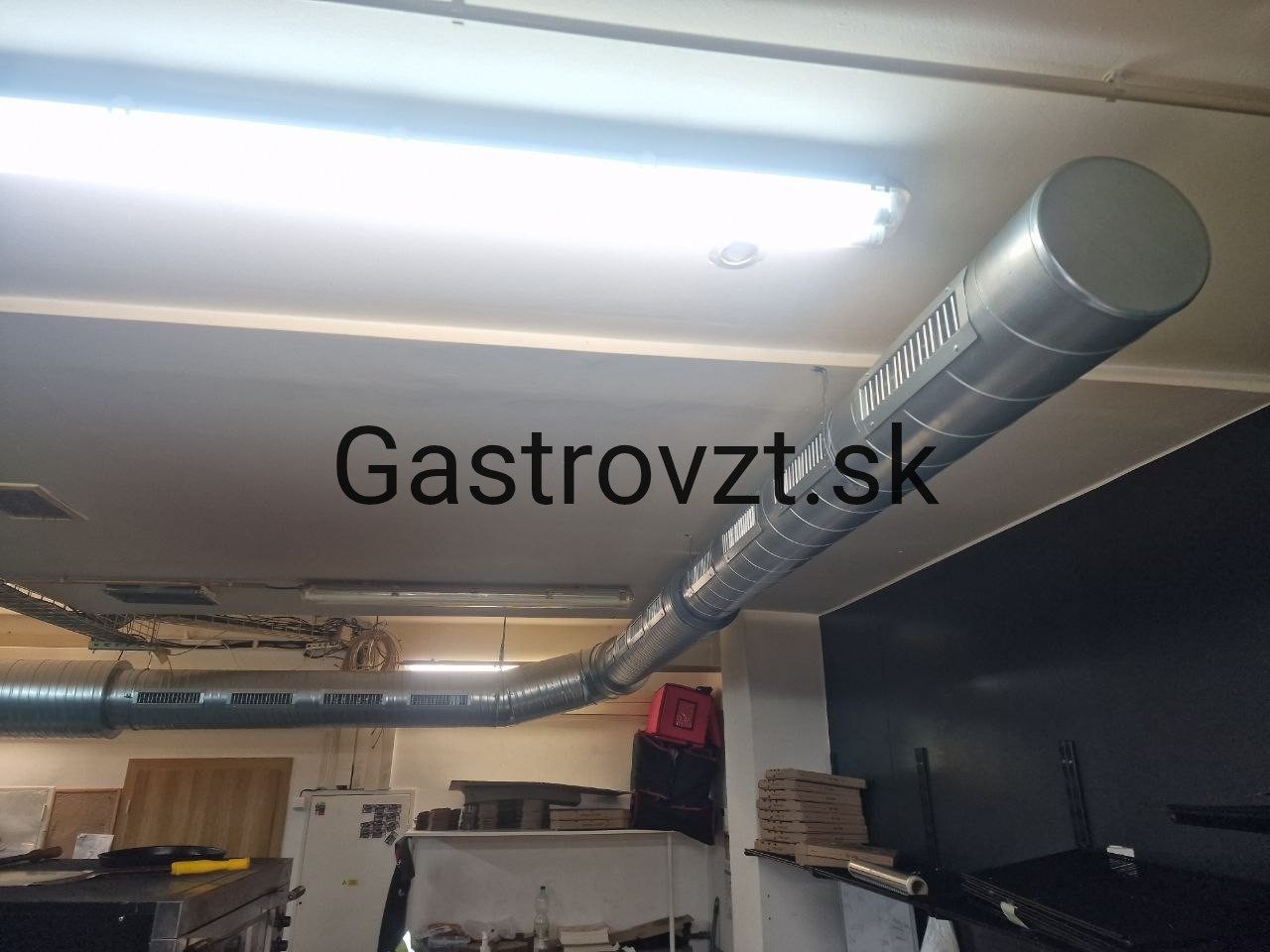

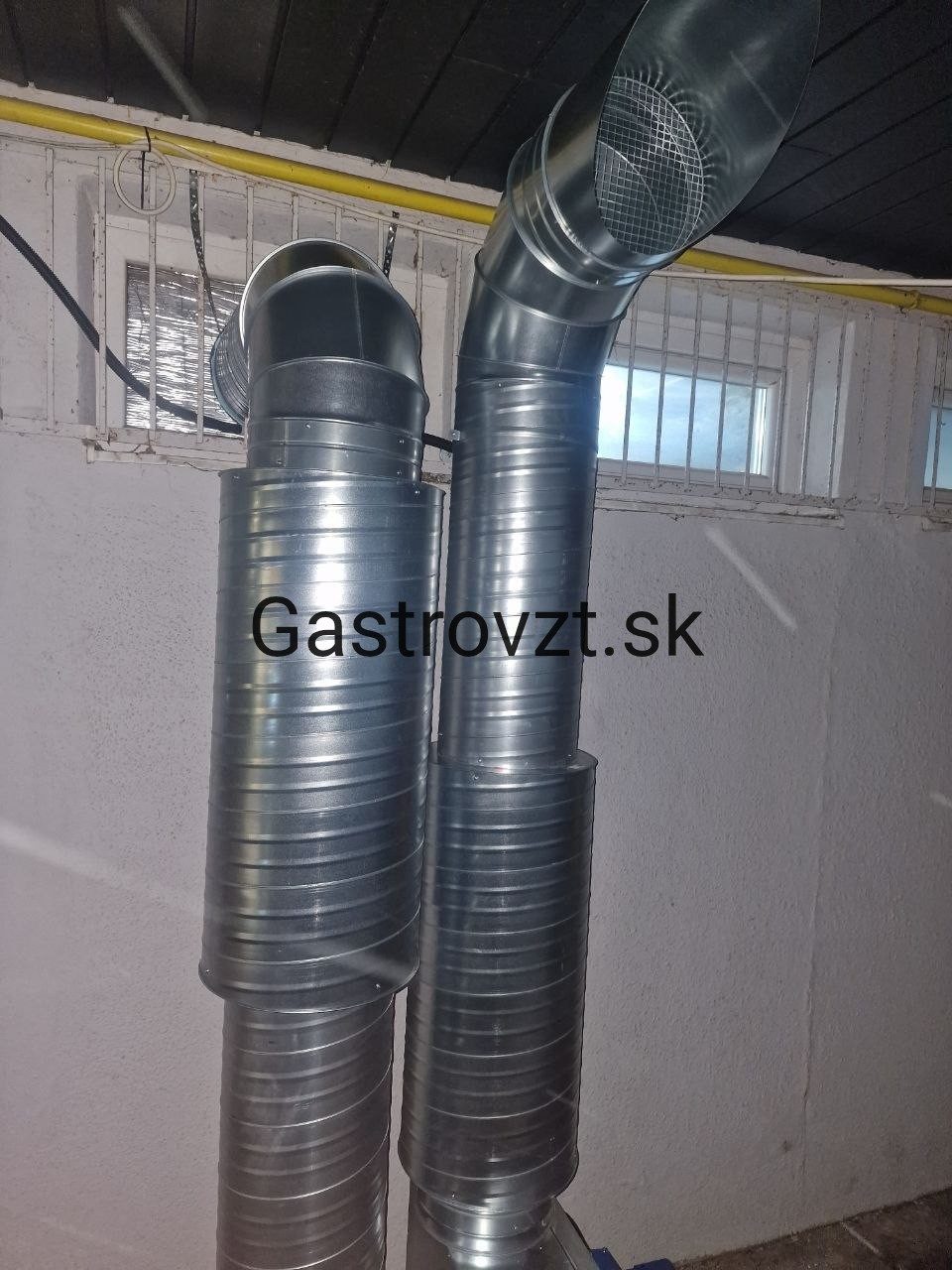

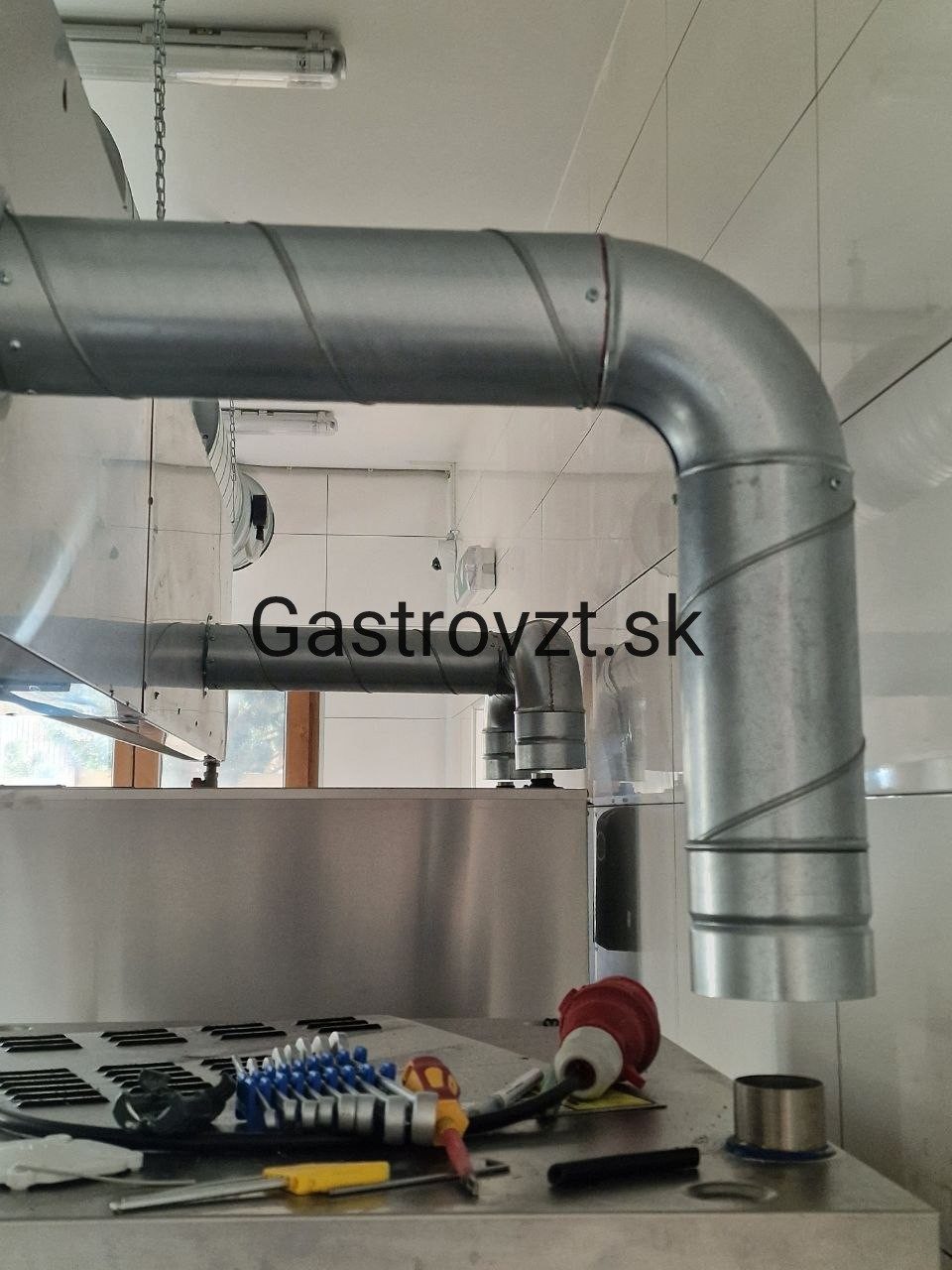

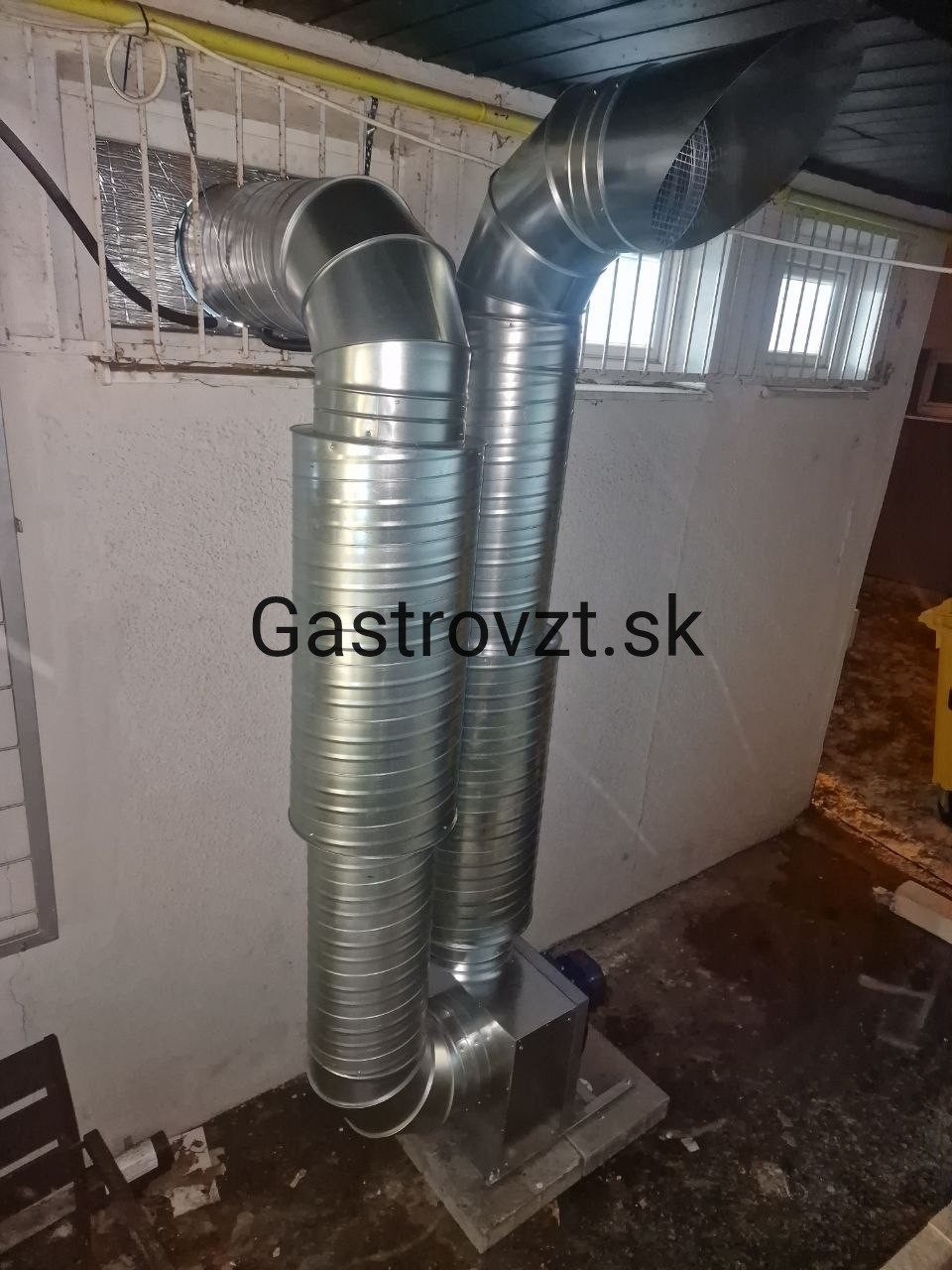

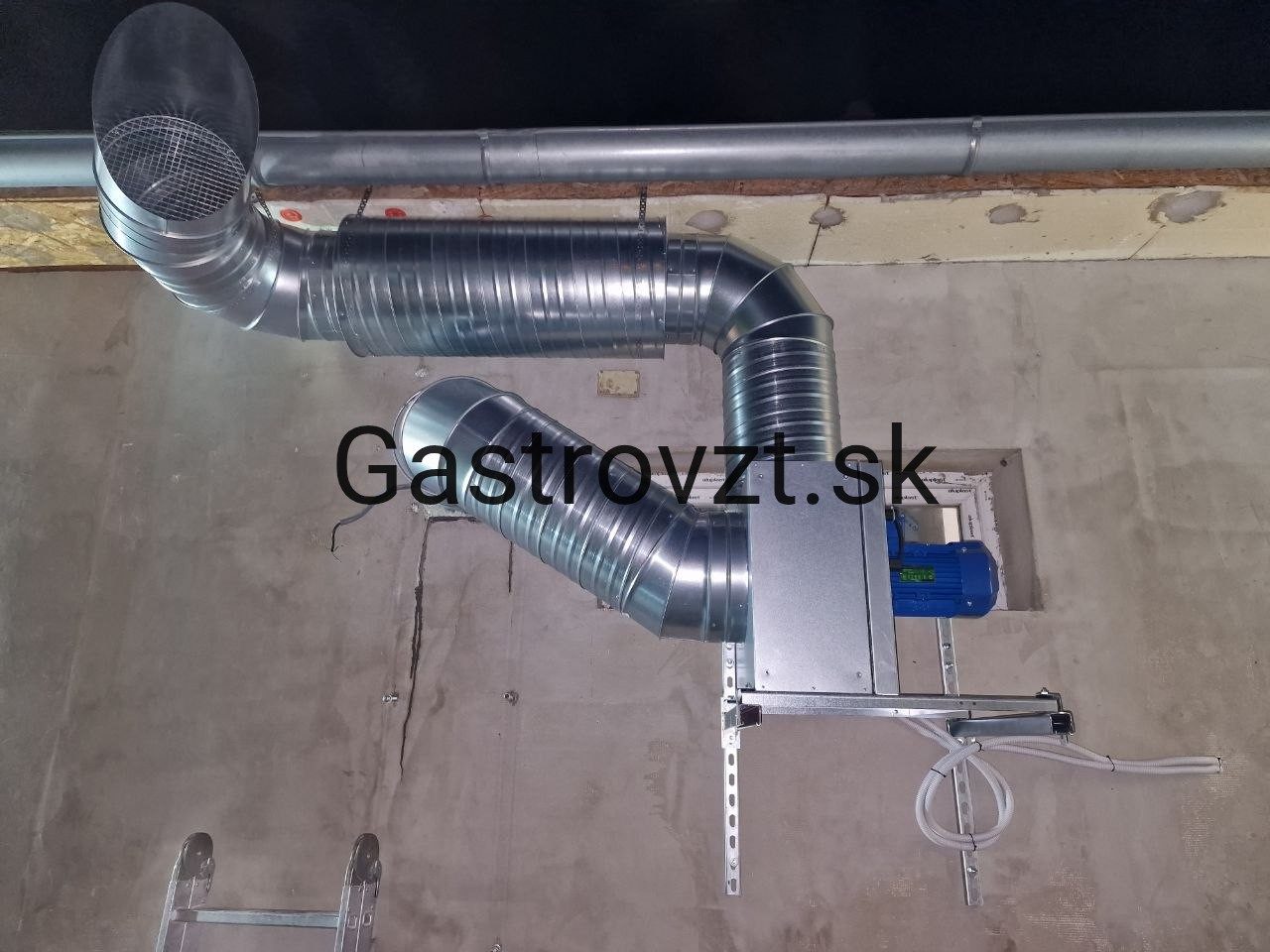

Nové odsávanie. Digestor s tukovými filtrami, čisté spiro rozvody a kuchynský ventilátor doplnený tlmičom hluku. Tlmič je časť, ktorá sa často vynecháva — bez neho sa hluk motora šíri potrubím späť do kuchyne aj do sály.

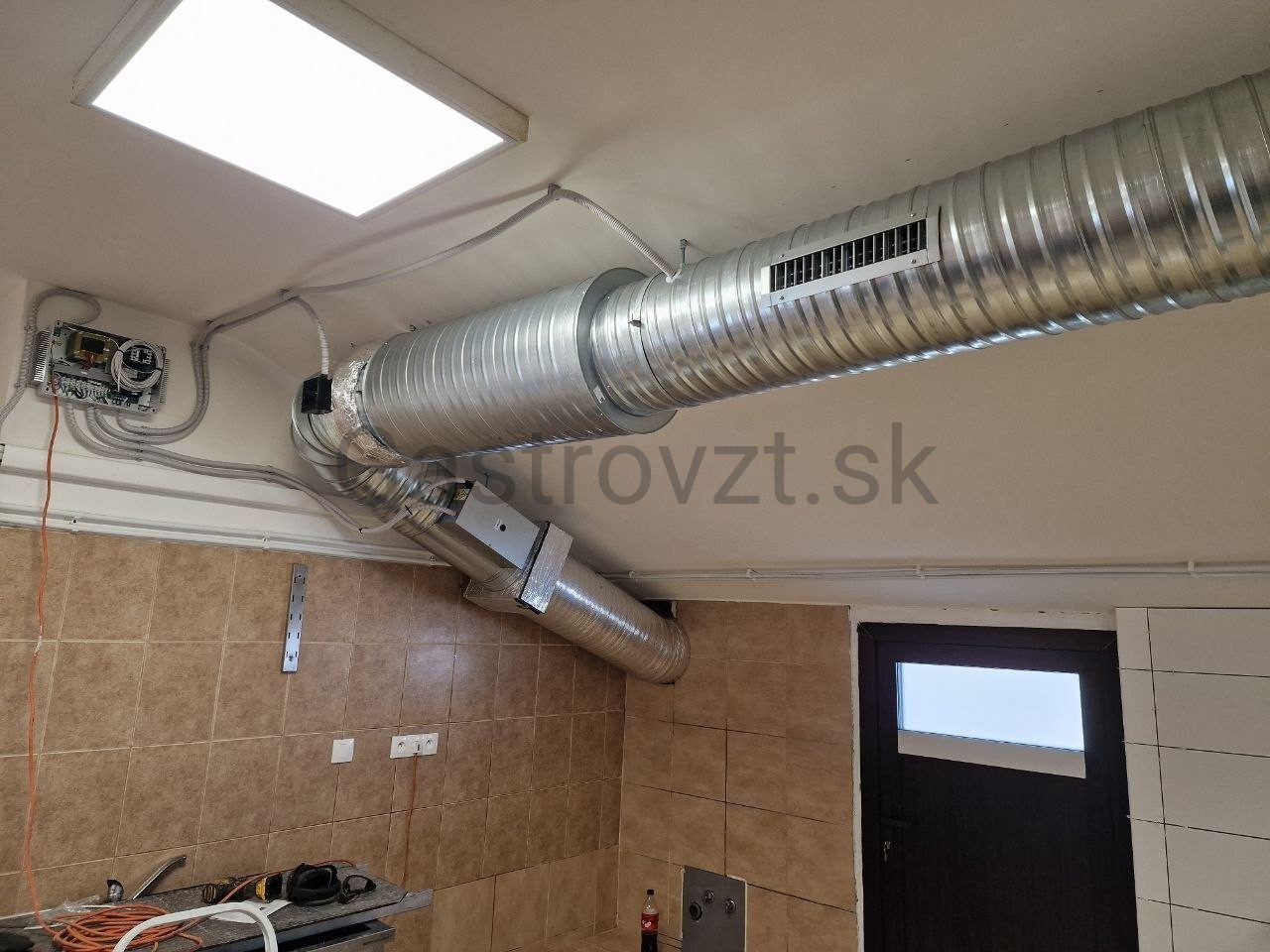

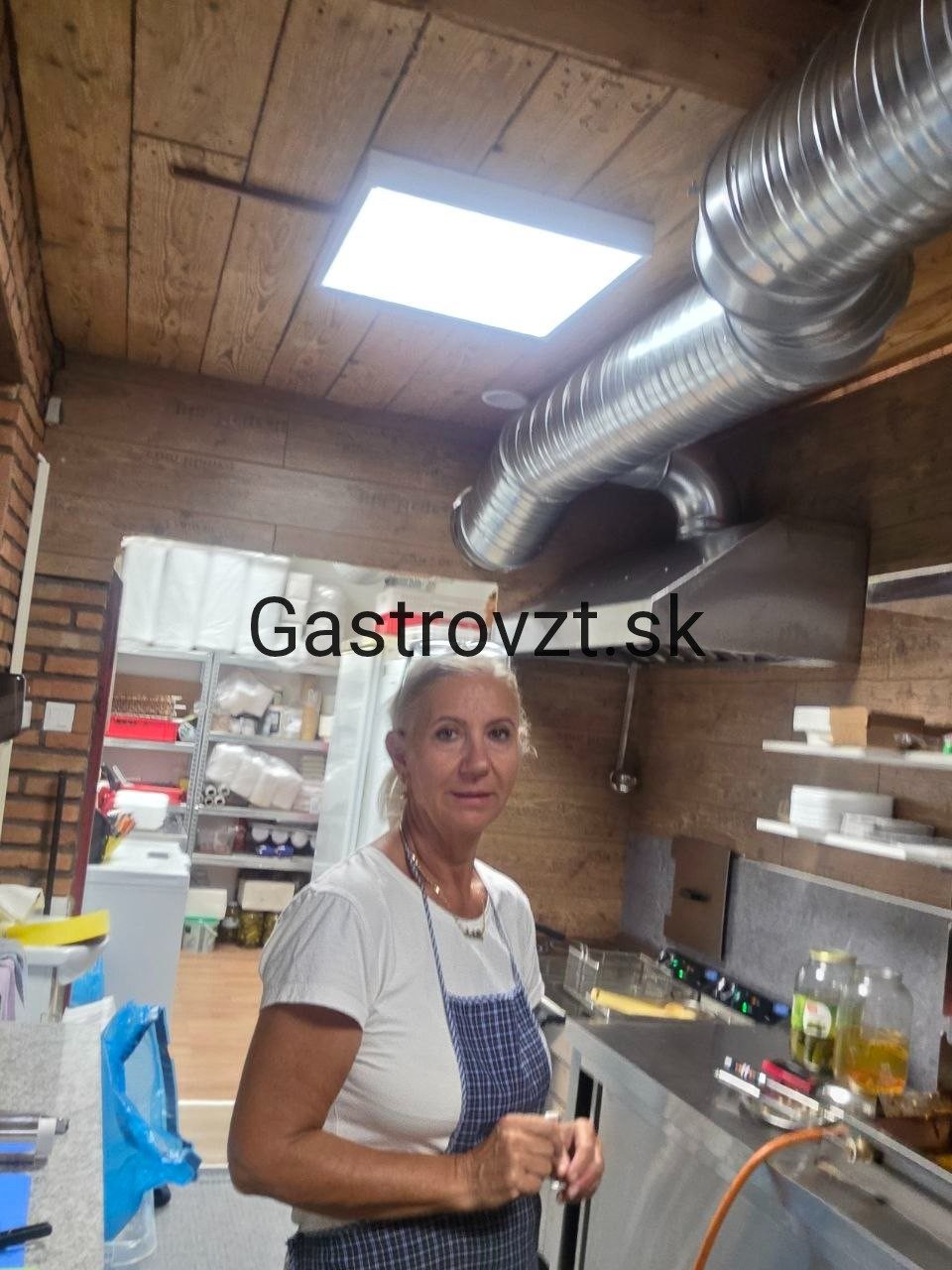

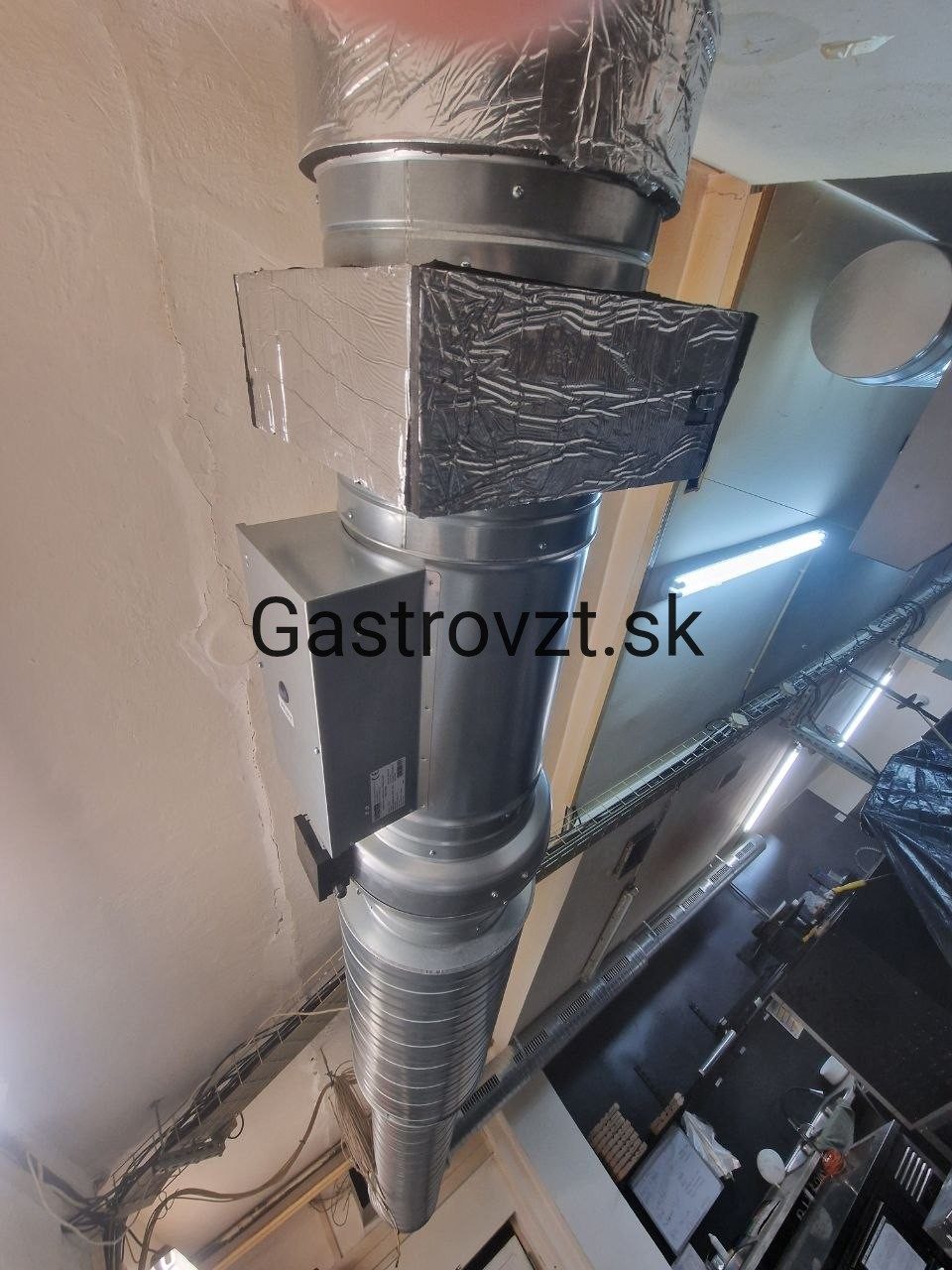

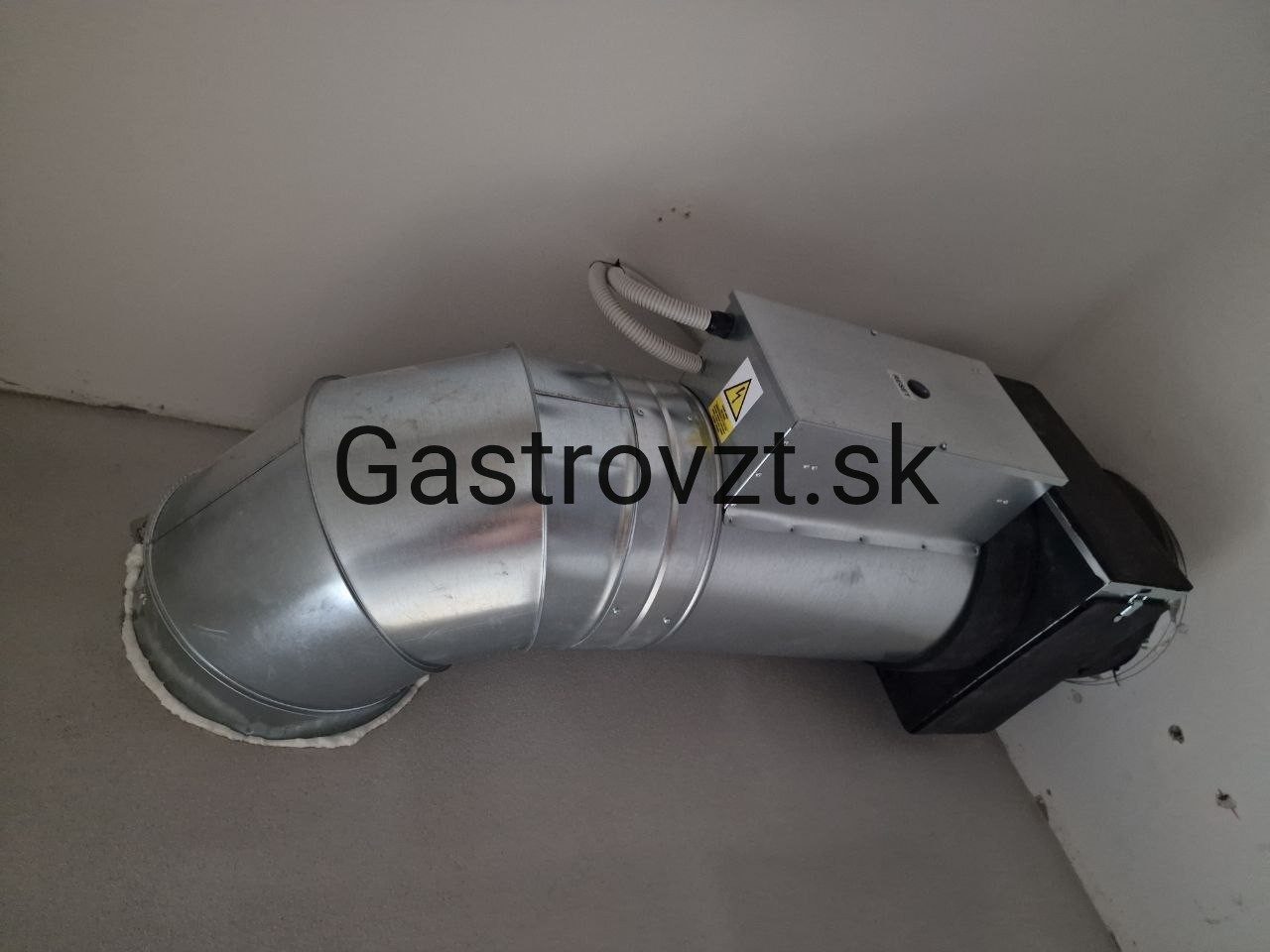

Prívod s ohrievačom. Samostatný prívodný systém s filtrami a ohrievačom vzduchu. Ohrievač v zime privádza temperovaný vzduch, takže odsávanie neťahá do kuchyne studený vzduch zvonku.

Prečo prívod. Odsávanie bez prívodu vytvára podtlak a vzduch sa nasáva spod dverí — riešenie preto rieši obe strany naraz.

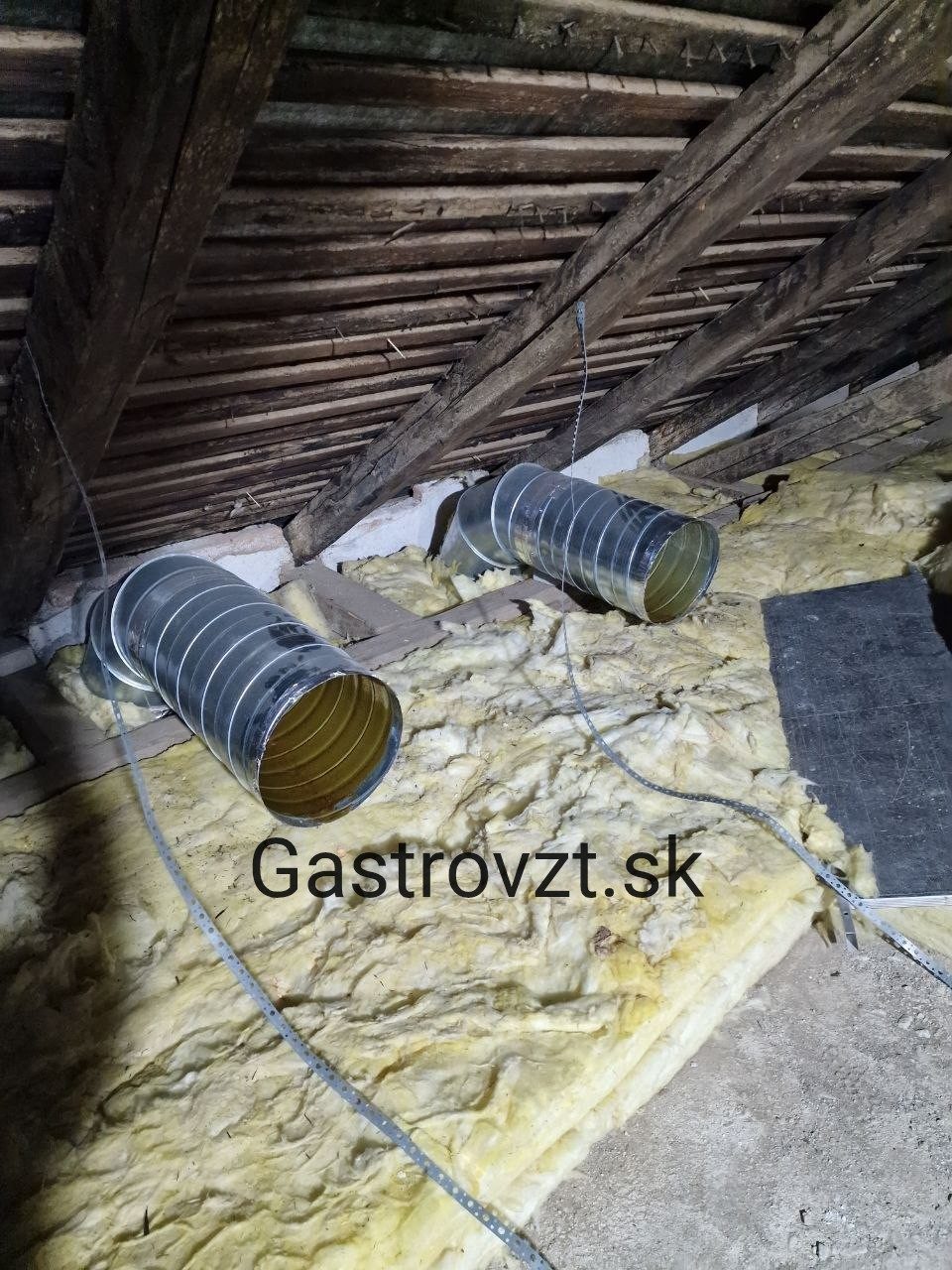

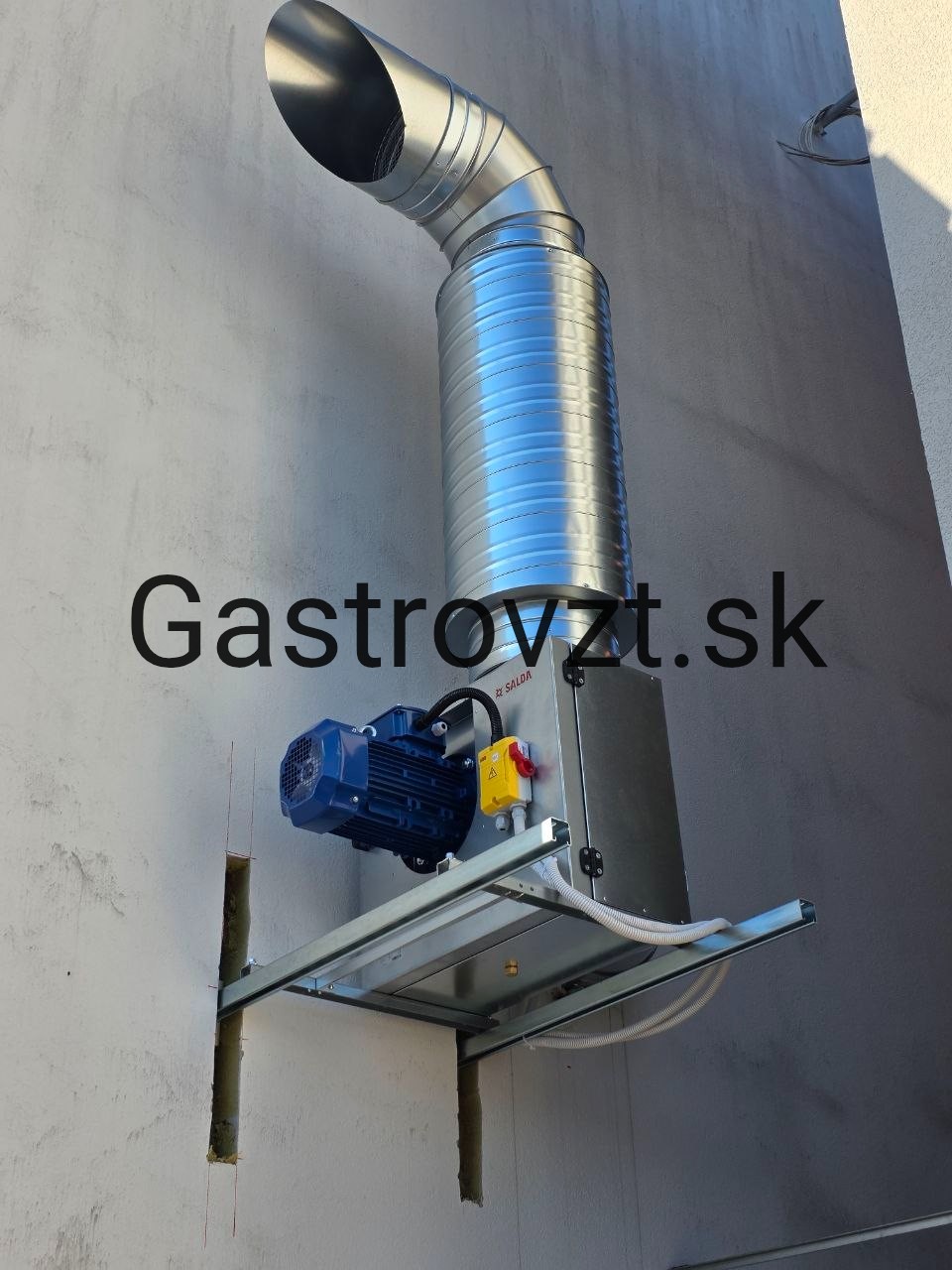

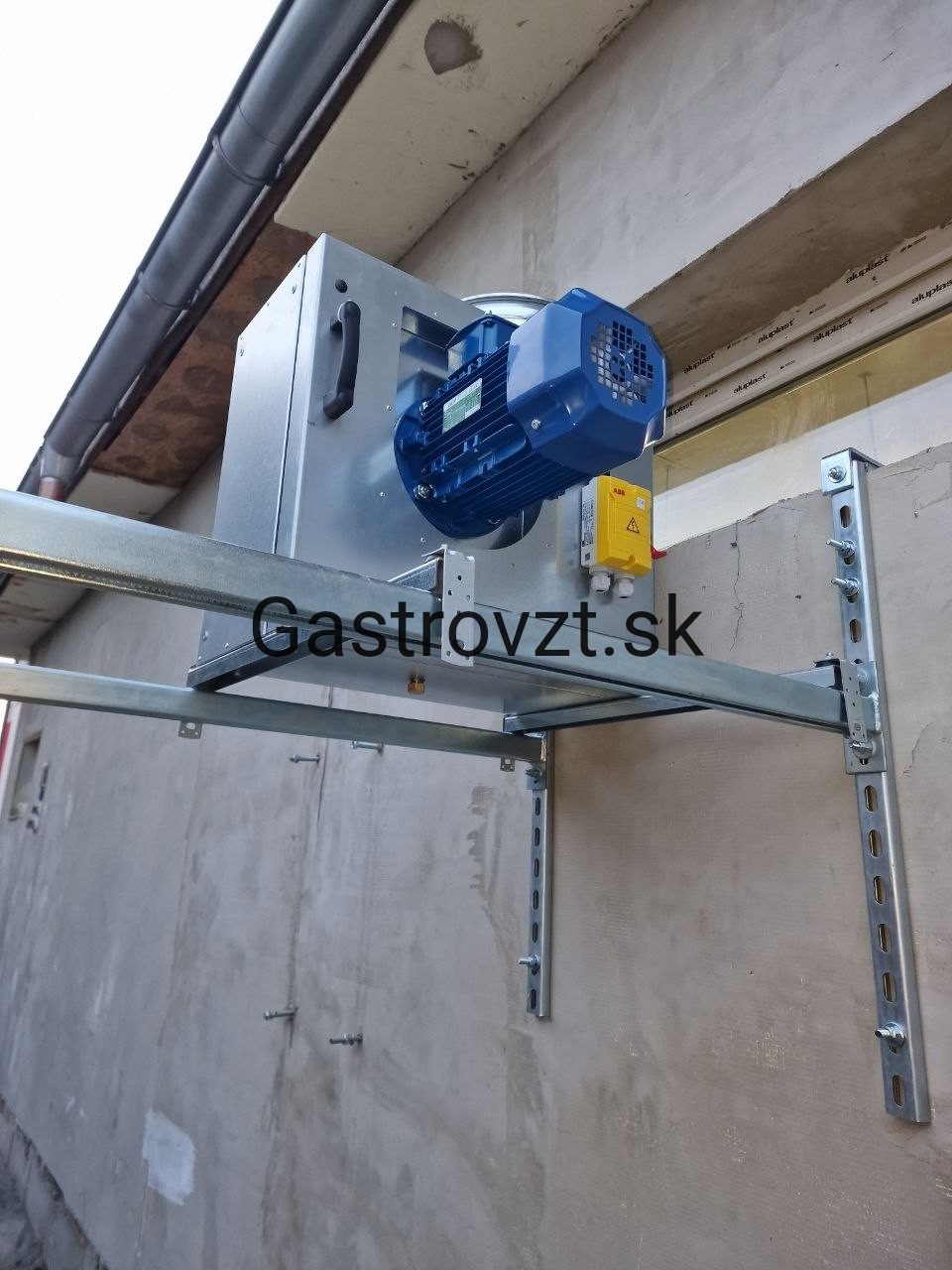

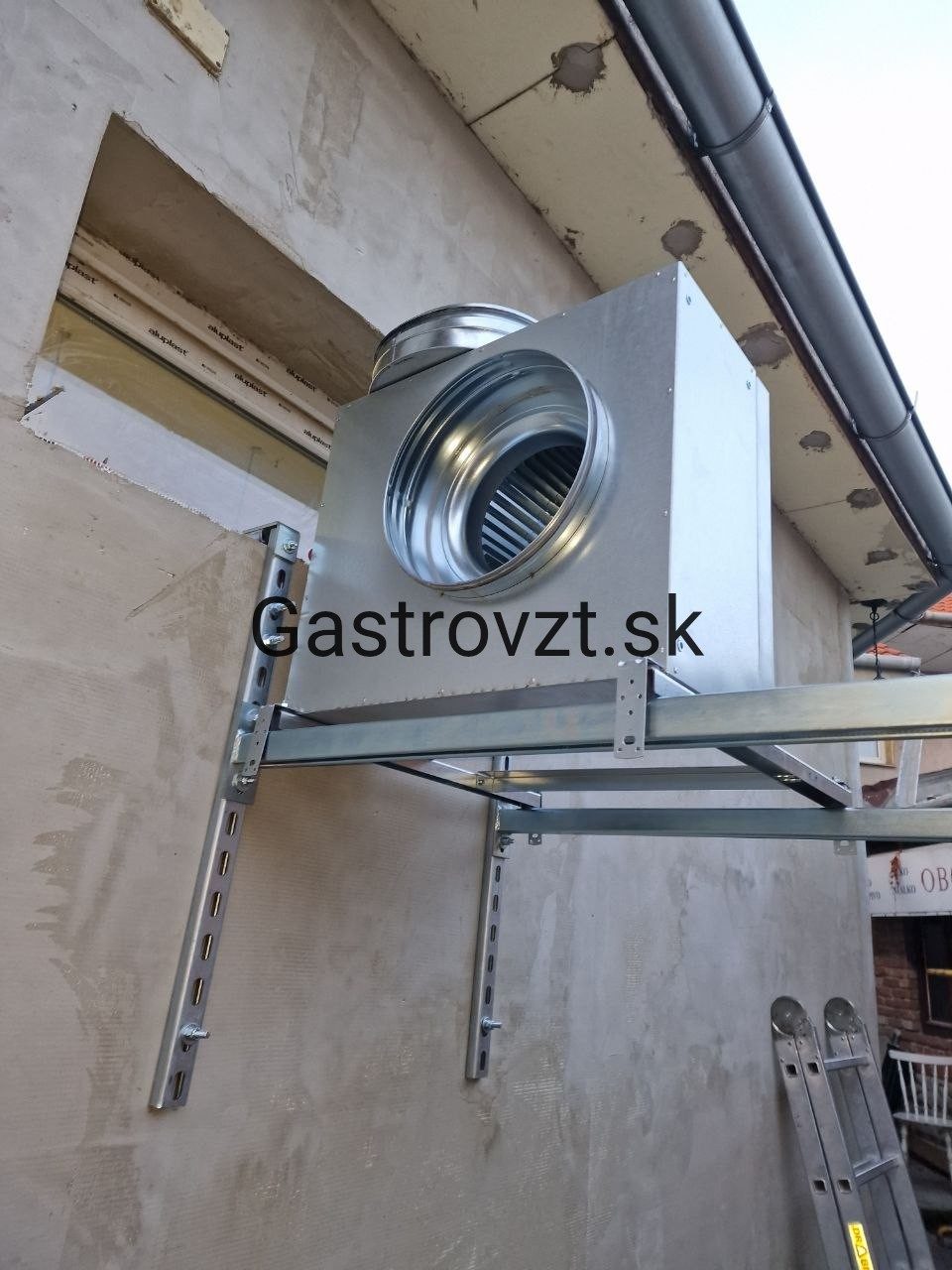

Krehký strop a stena. Strop aj stena boli veľmi krehké. Na strope som preto vyhľadal nosné drevené trámy a na ne digestor ukotvil. Stenu som prevŕtal cez celú hrúbku a konzoly ventilátora upevnil závitovými skrutkami s maticami z vnútornej strany — bežné hmoždinky by v takej stene neudržali.

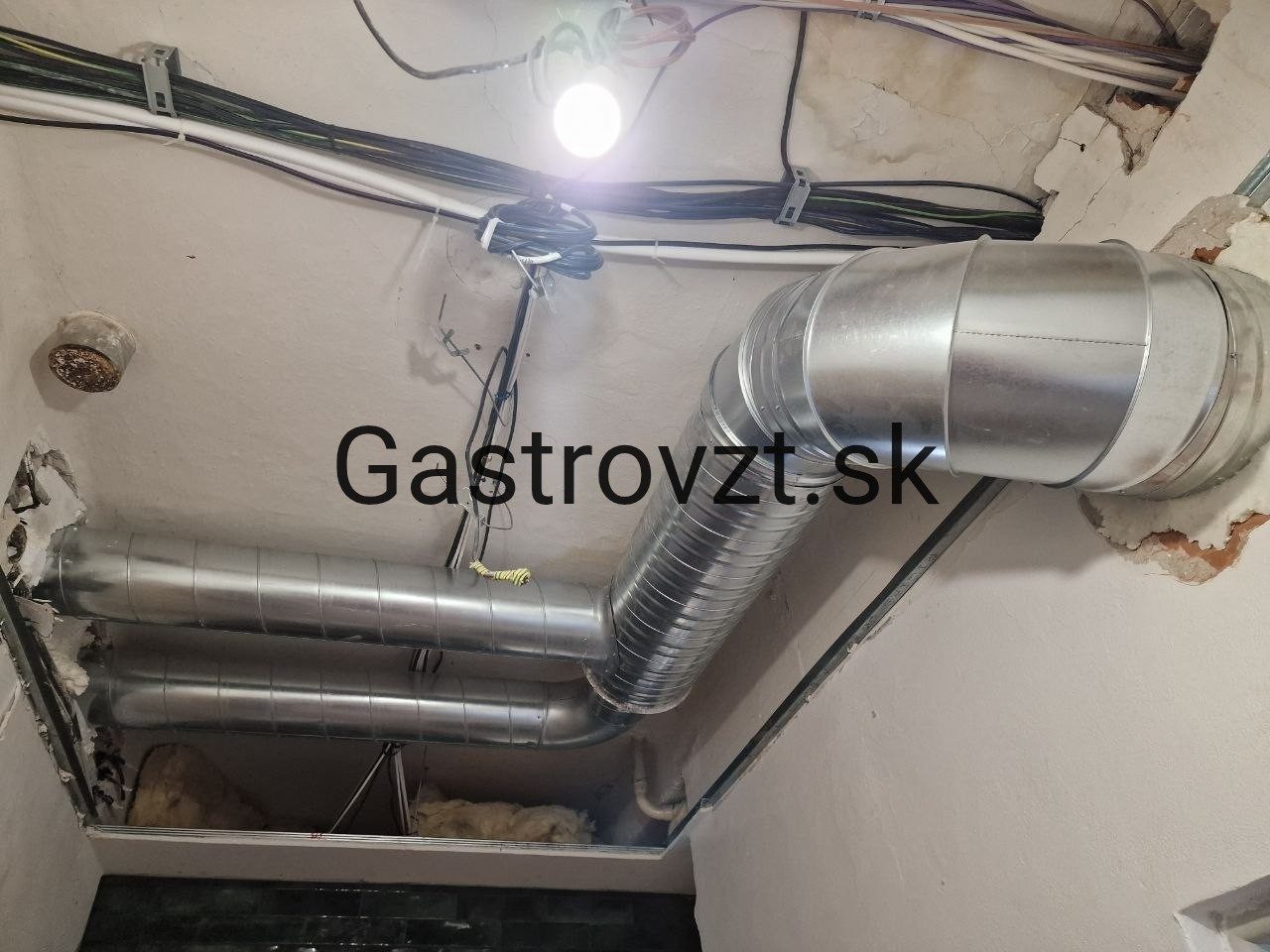

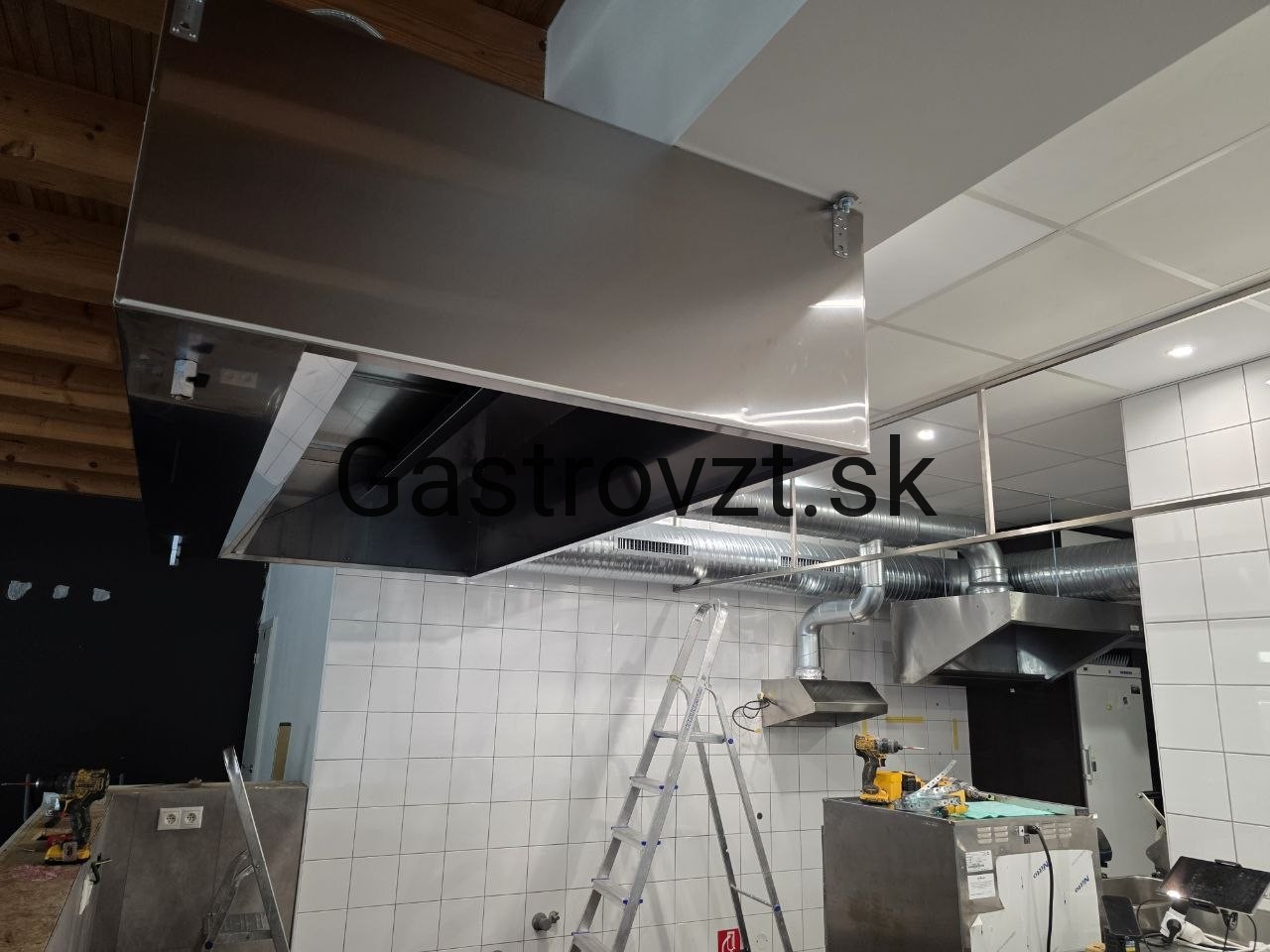

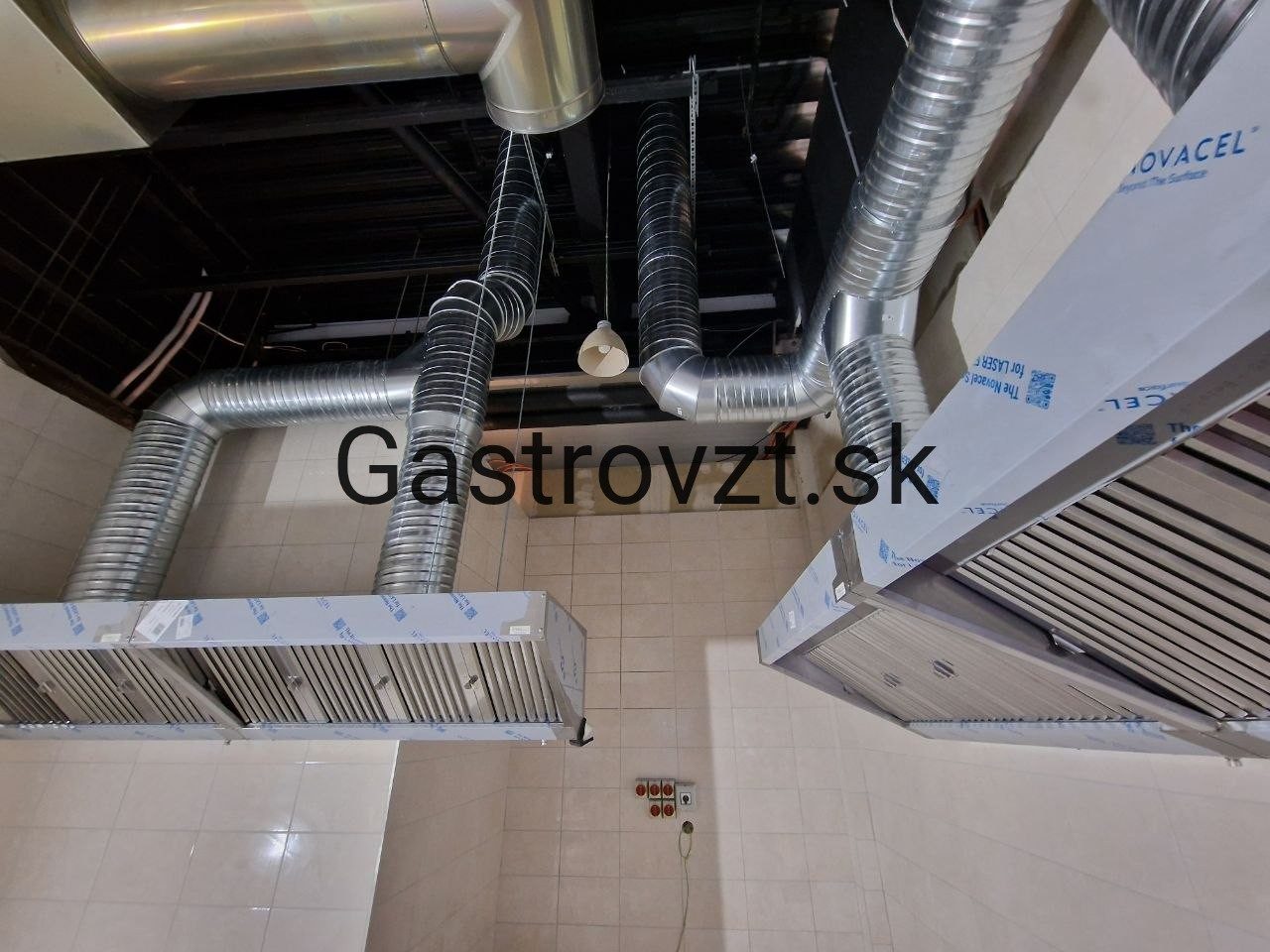

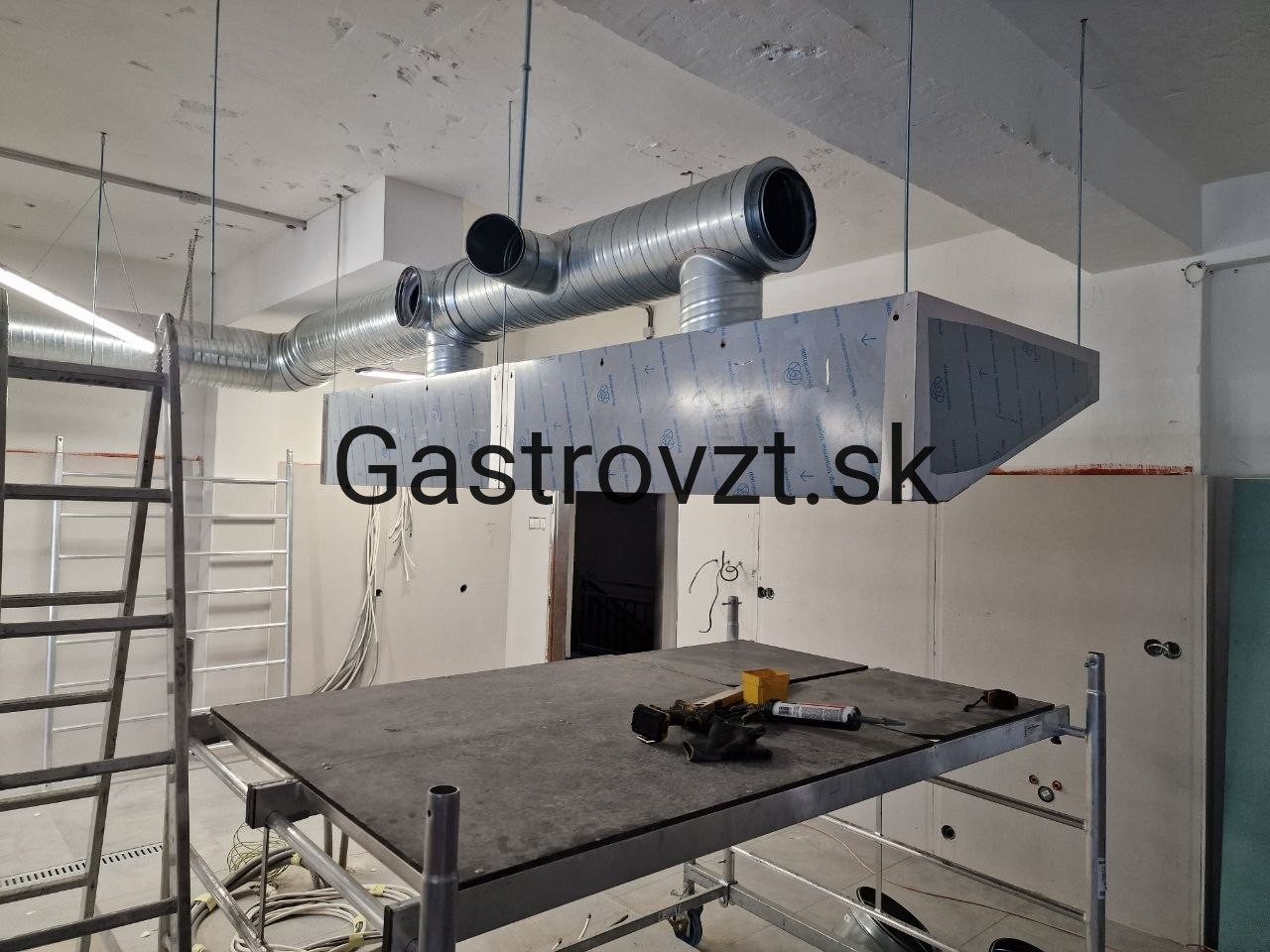

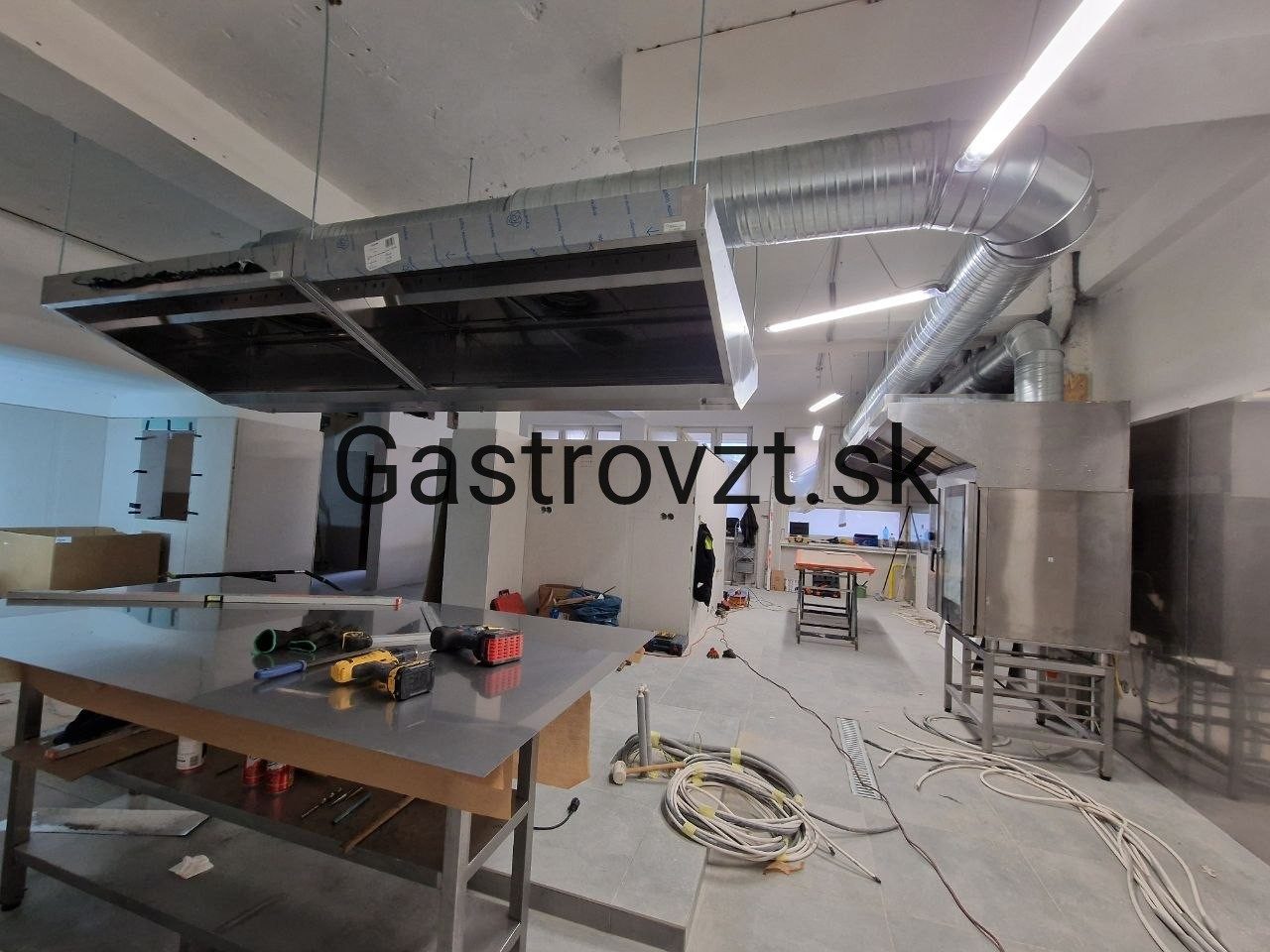

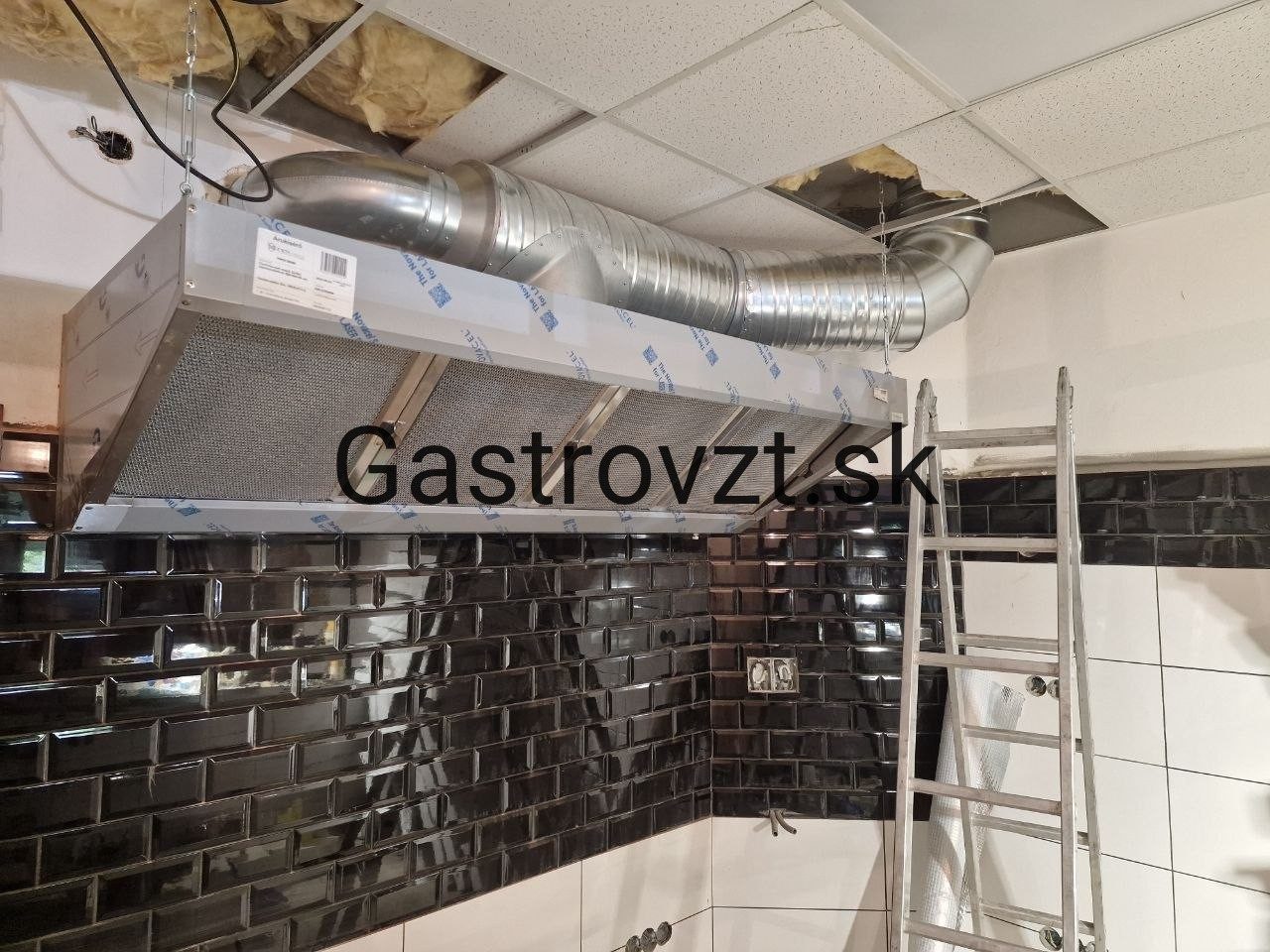

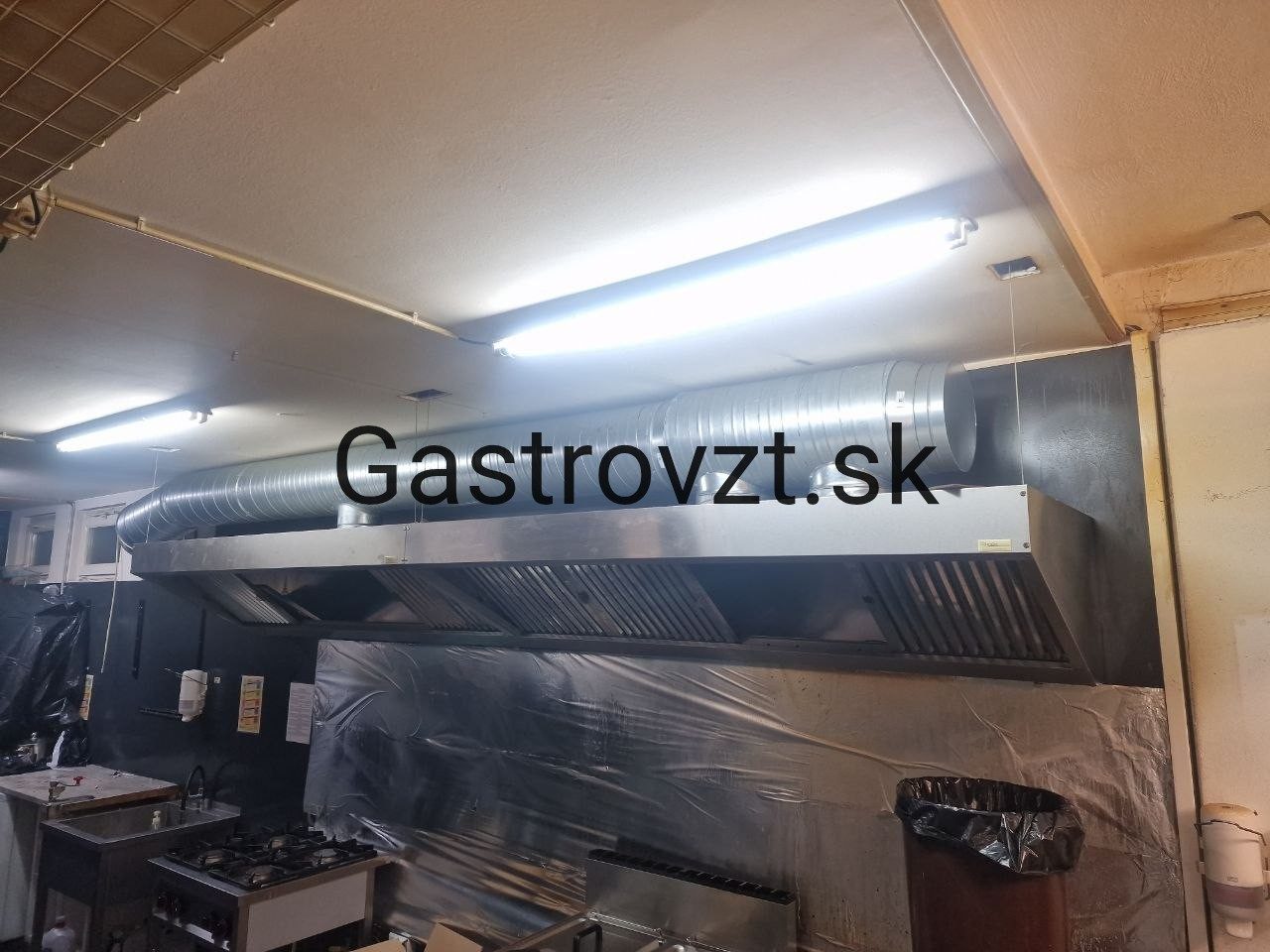

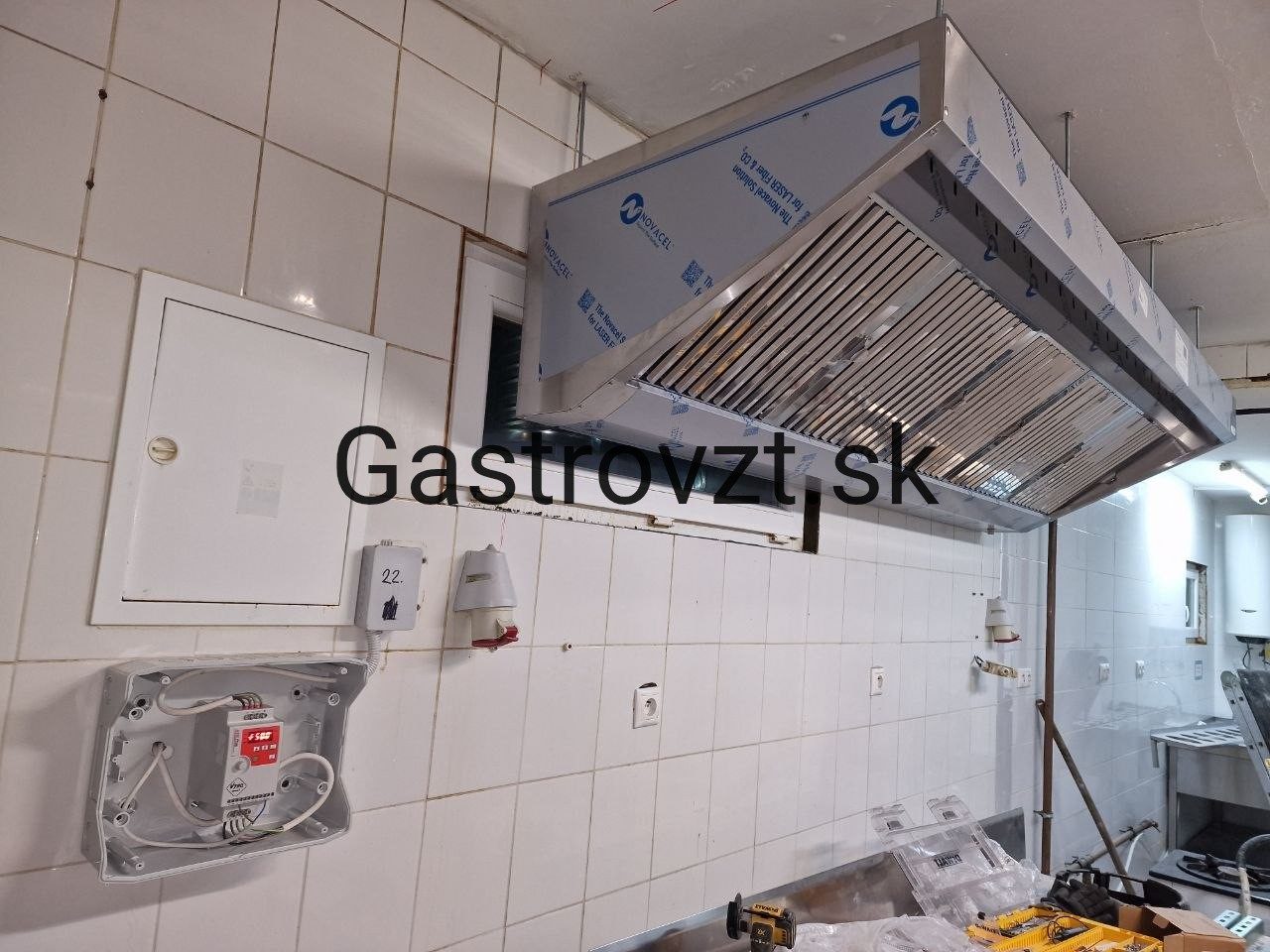

Digestor 2600 mm. Jeden veľký odsávací digestor nad varnou linkou, odsávací ventilátor osadený na prednej strane, na fasáde.

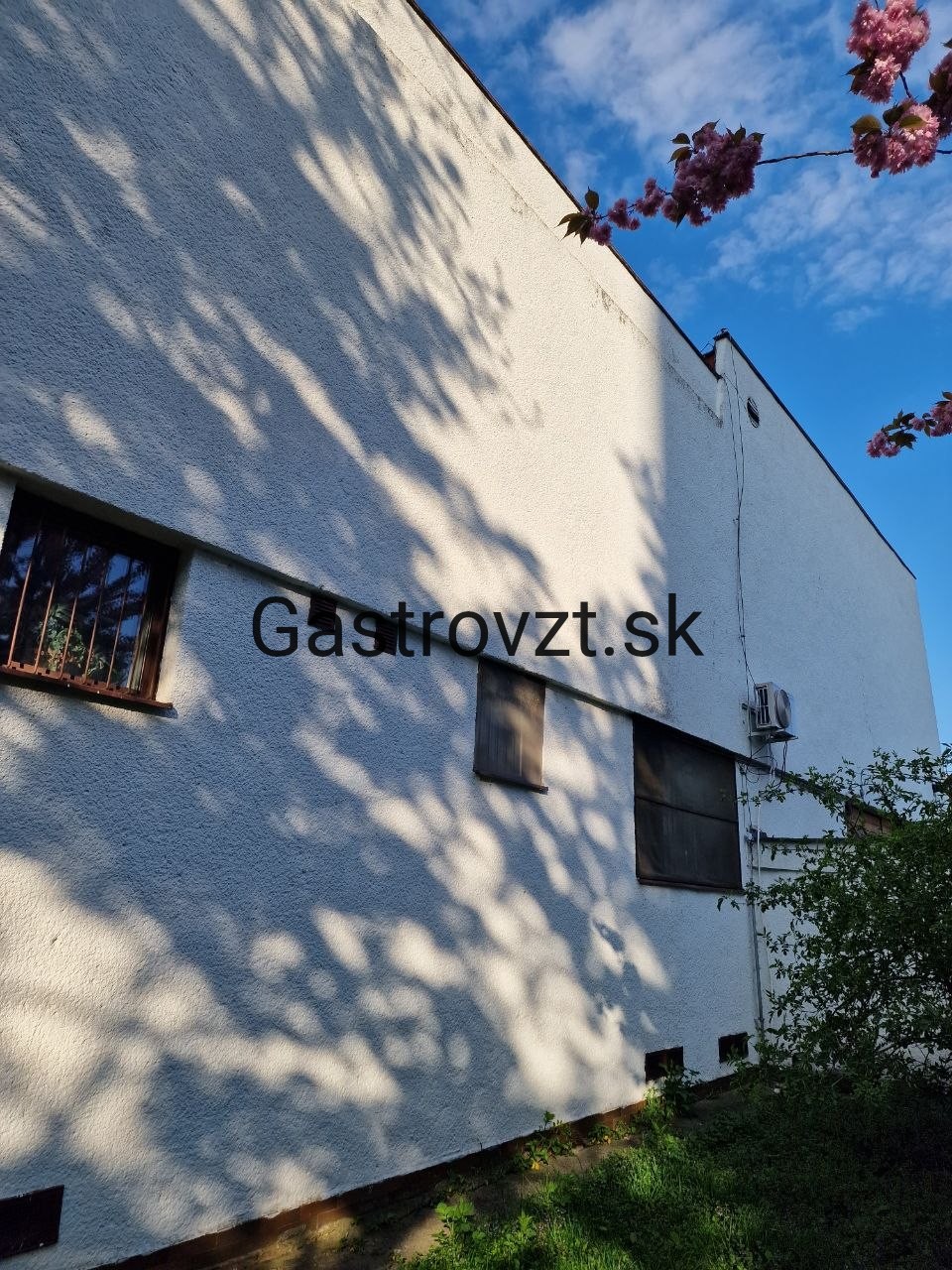

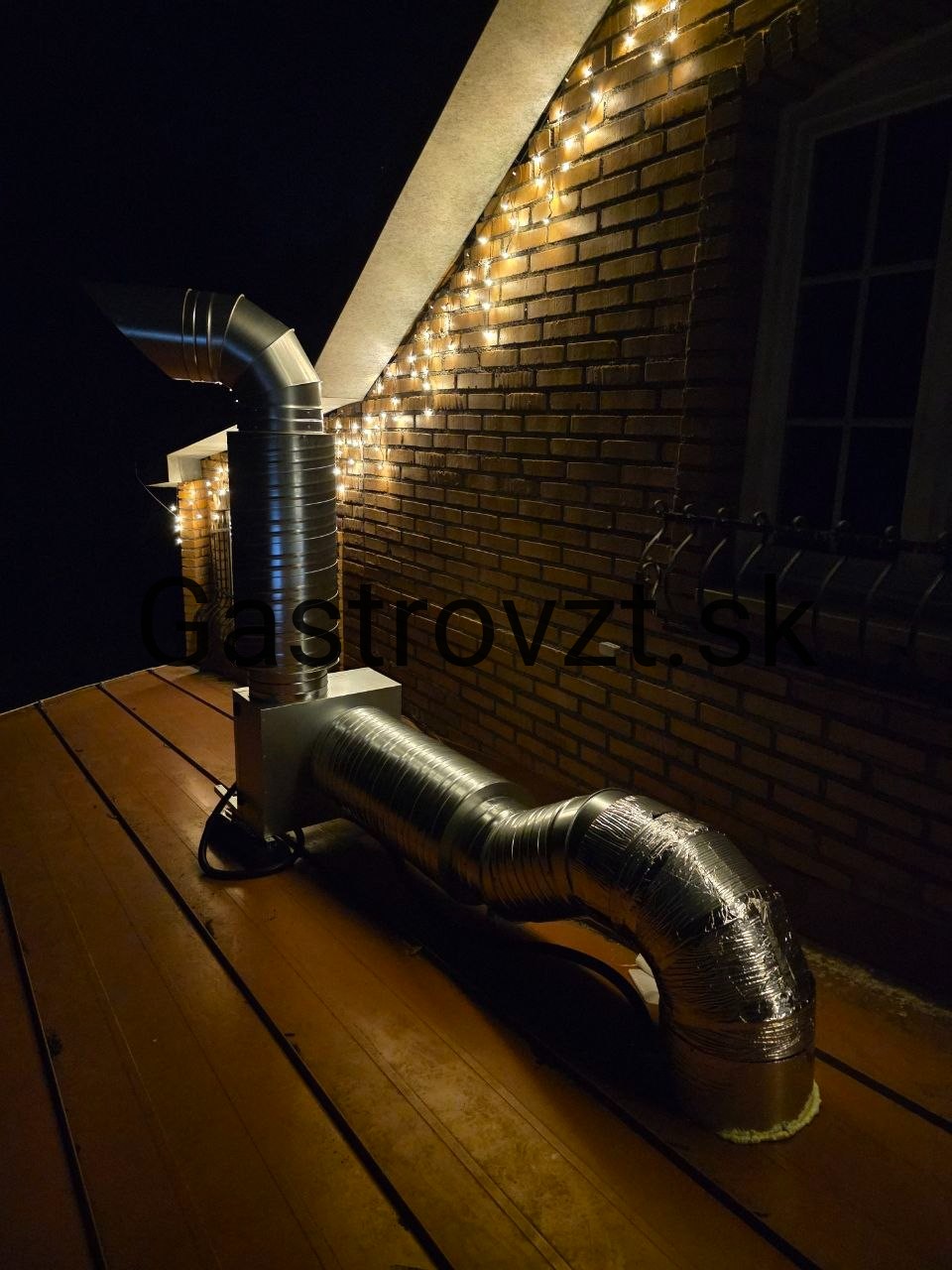

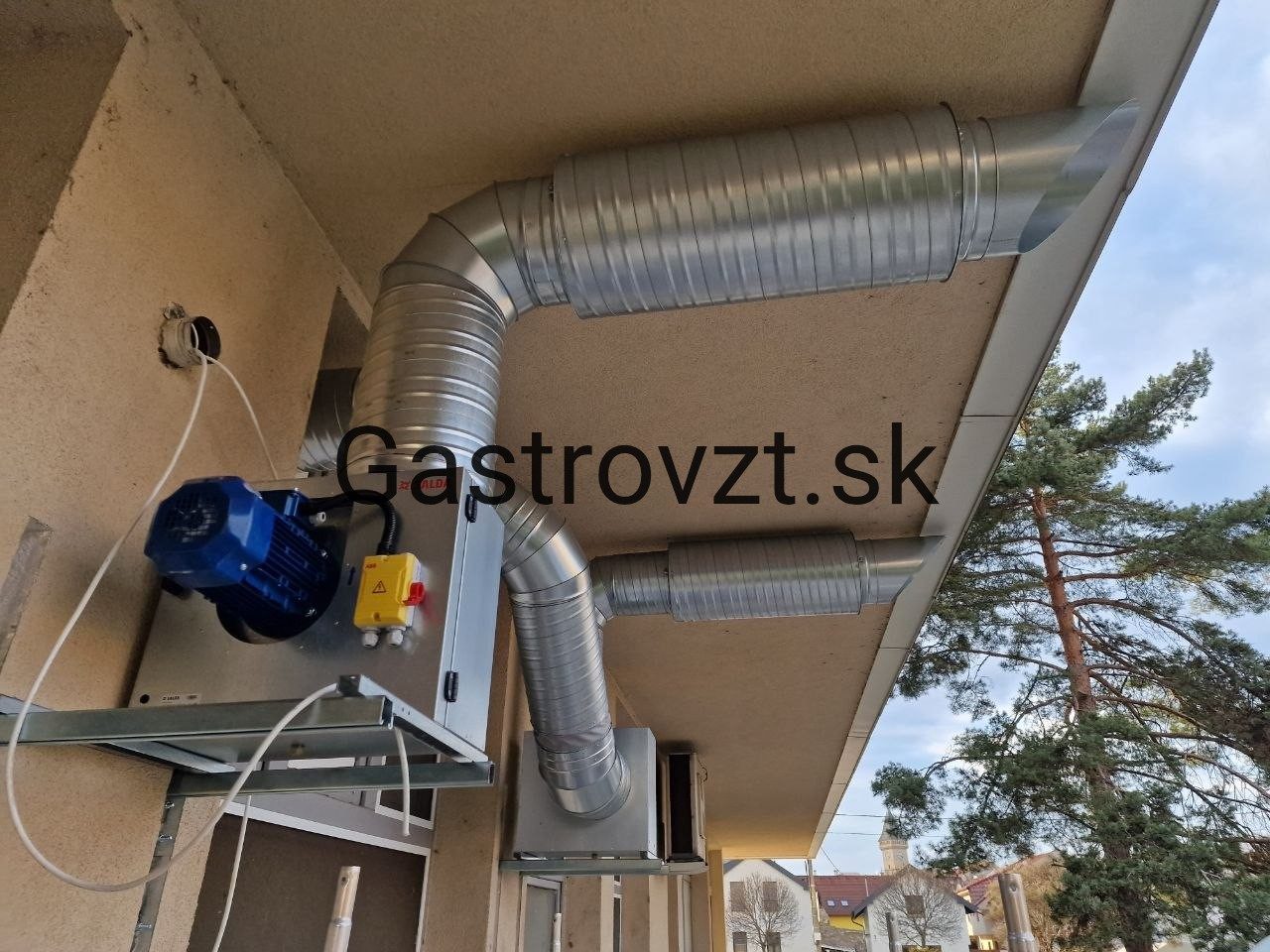

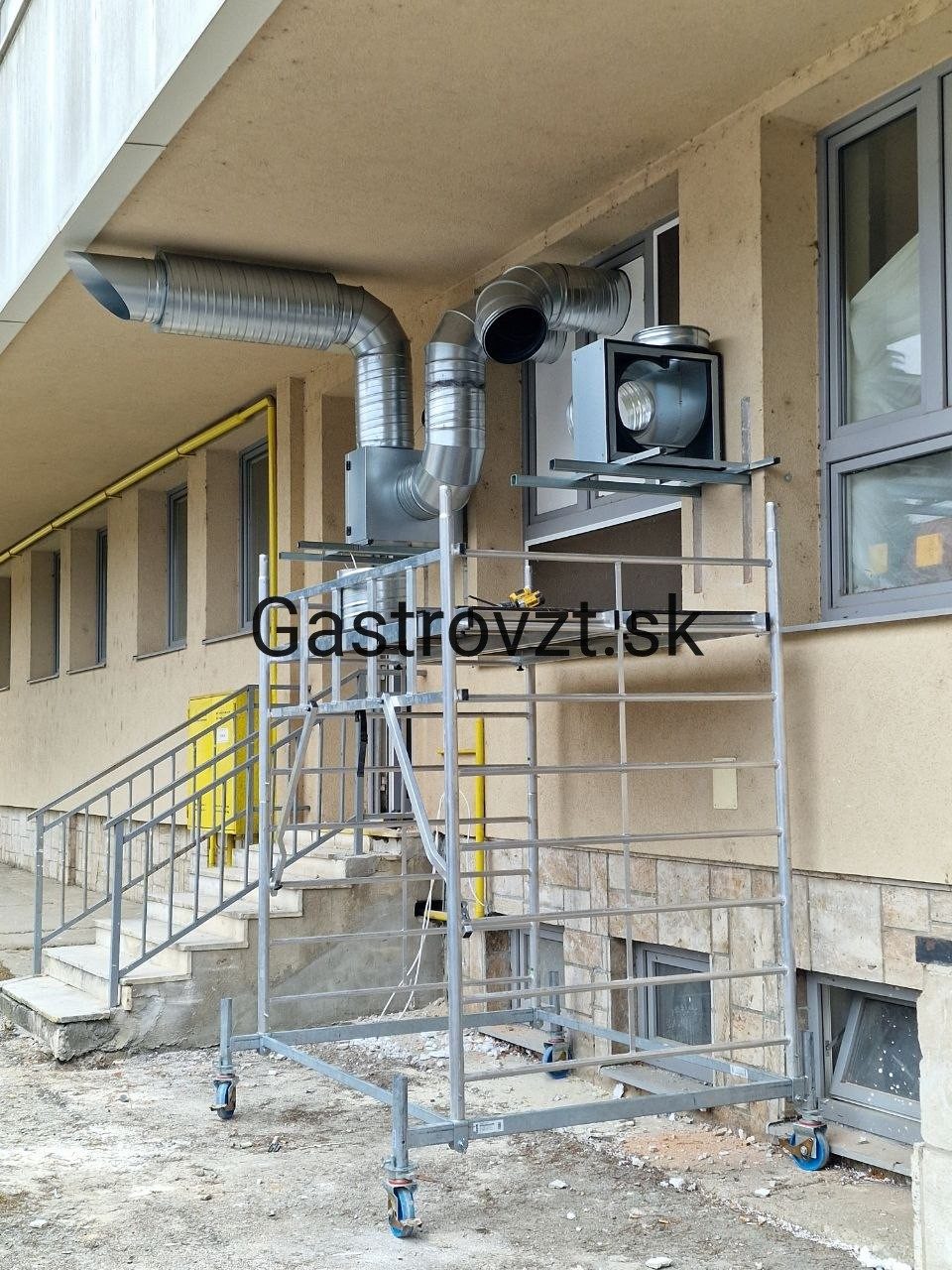

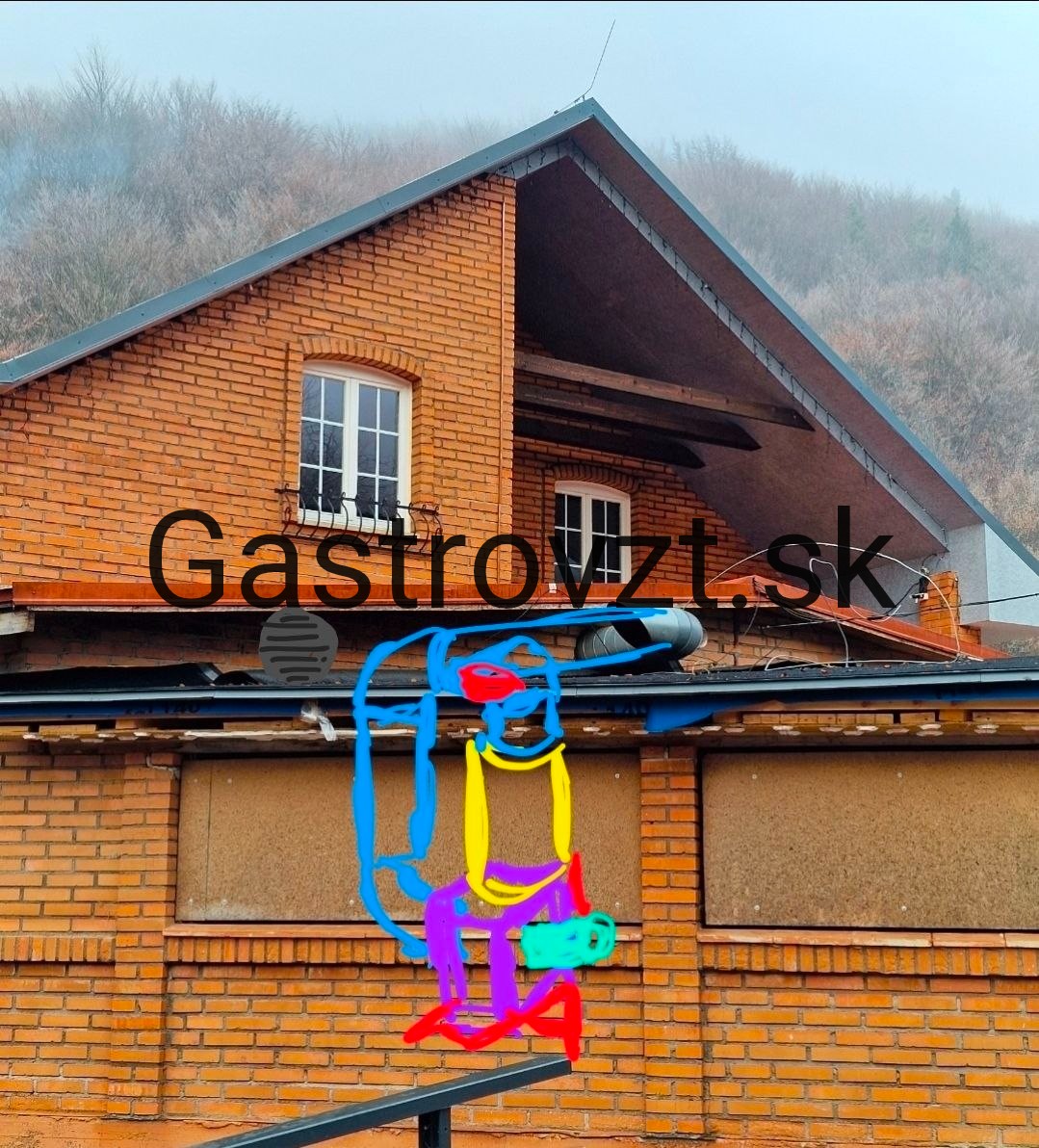

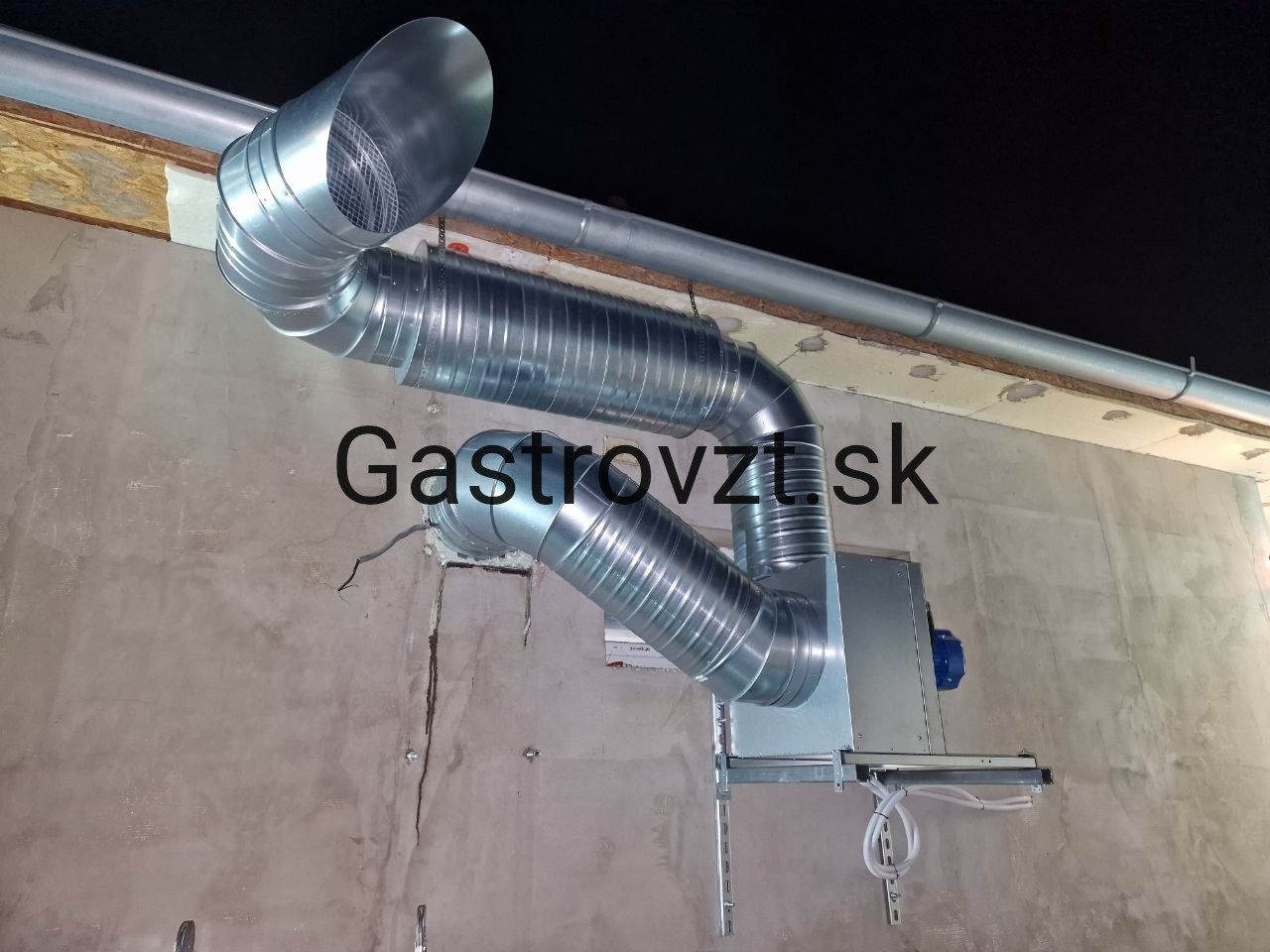

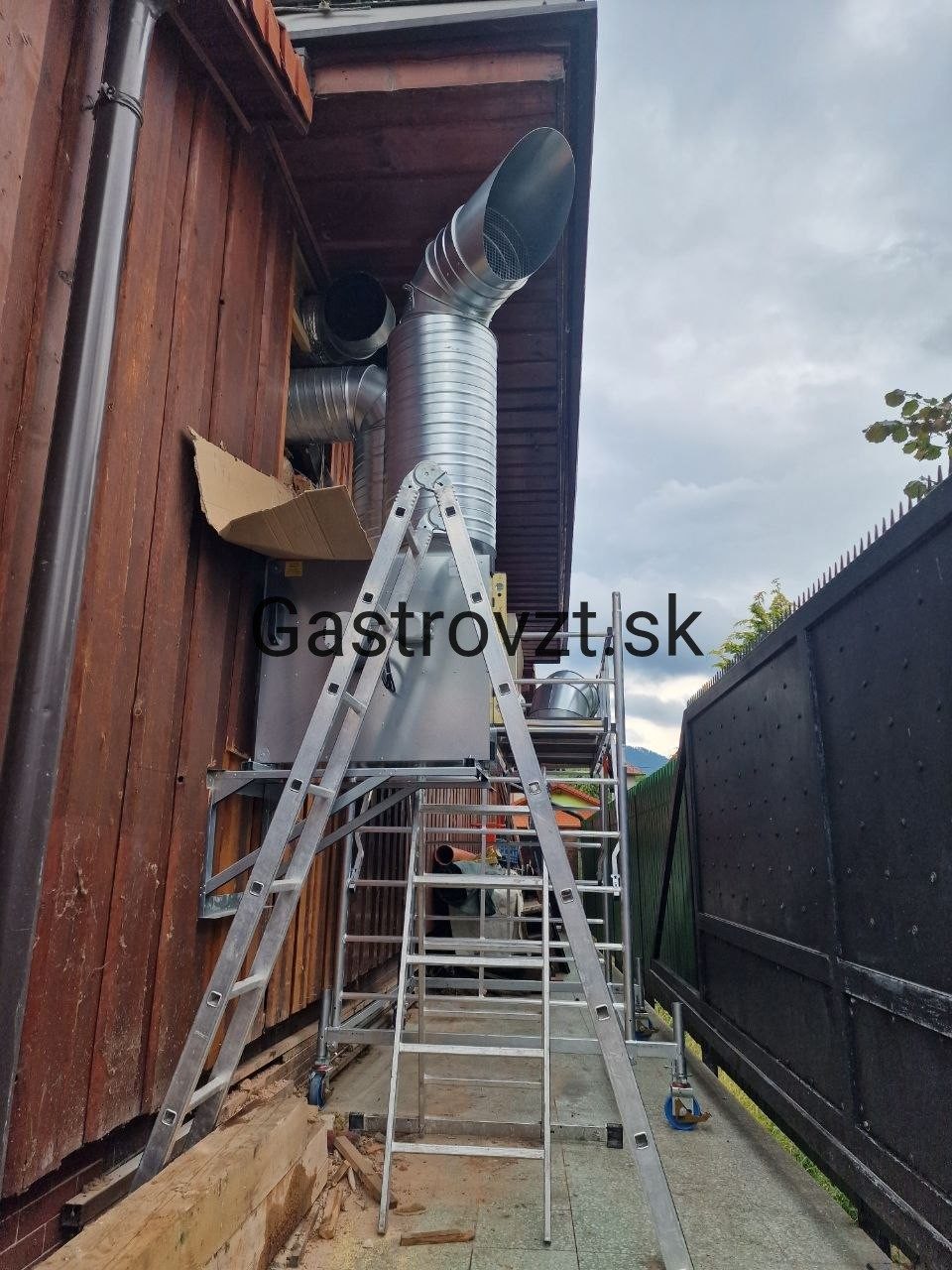

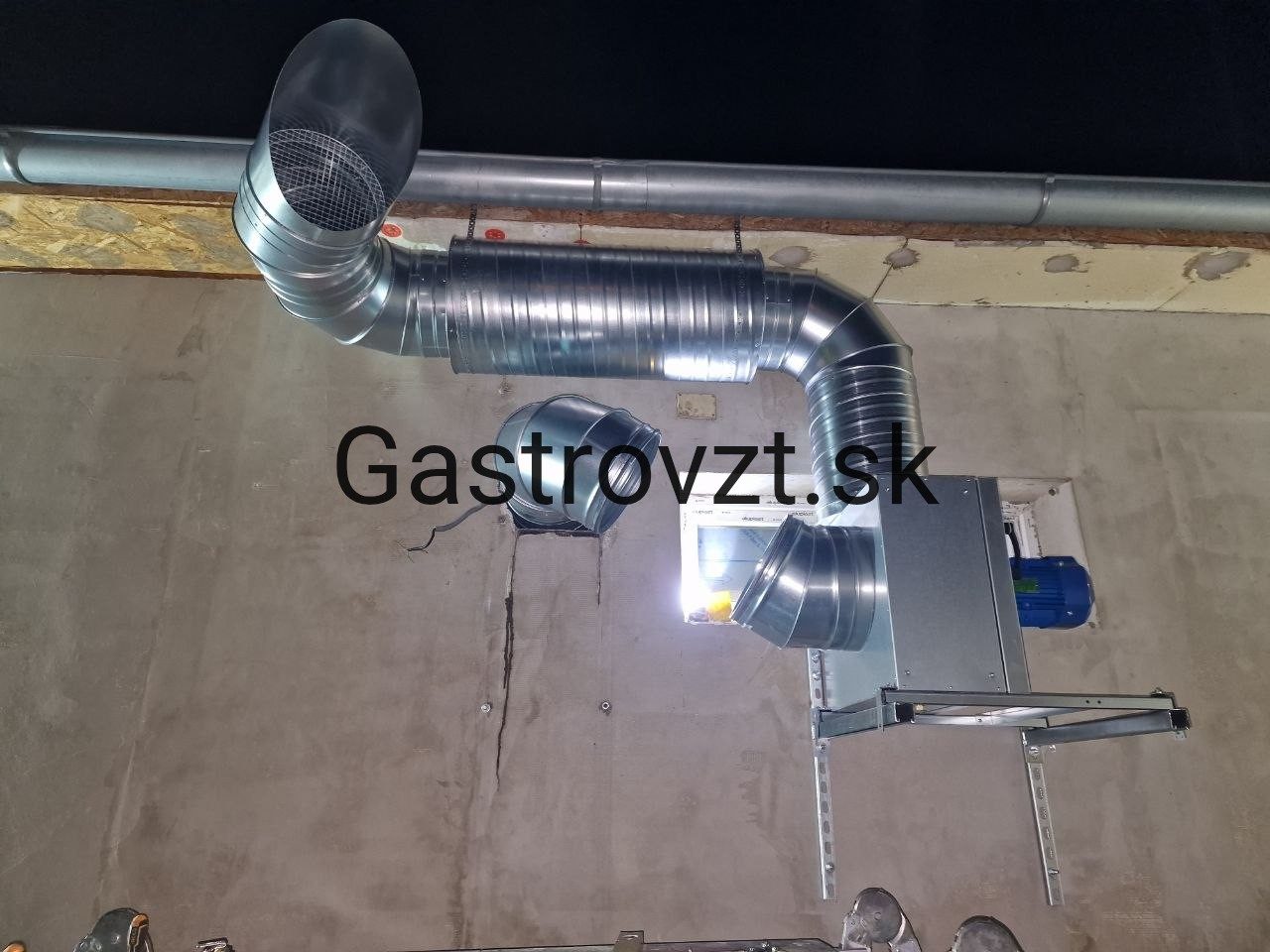

Vývod museli ustúpiť prekážkam. Vývod sa nedal viesť nahor — bránil mu okraj strechy. Presunul som ho preto doľava. Majiteľ budovy zároveň nechcel ventilátor nižšie, takže riešenie muselo obísť obe obmedzenia naraz.

Malý objekt, veľké problémy. Práve v takýchto prevádzkach rozhoduje o výsledku to, čo nie je vidieť na fotke — kam sa dá kotviť a kadiaľ smie viesť vývod.

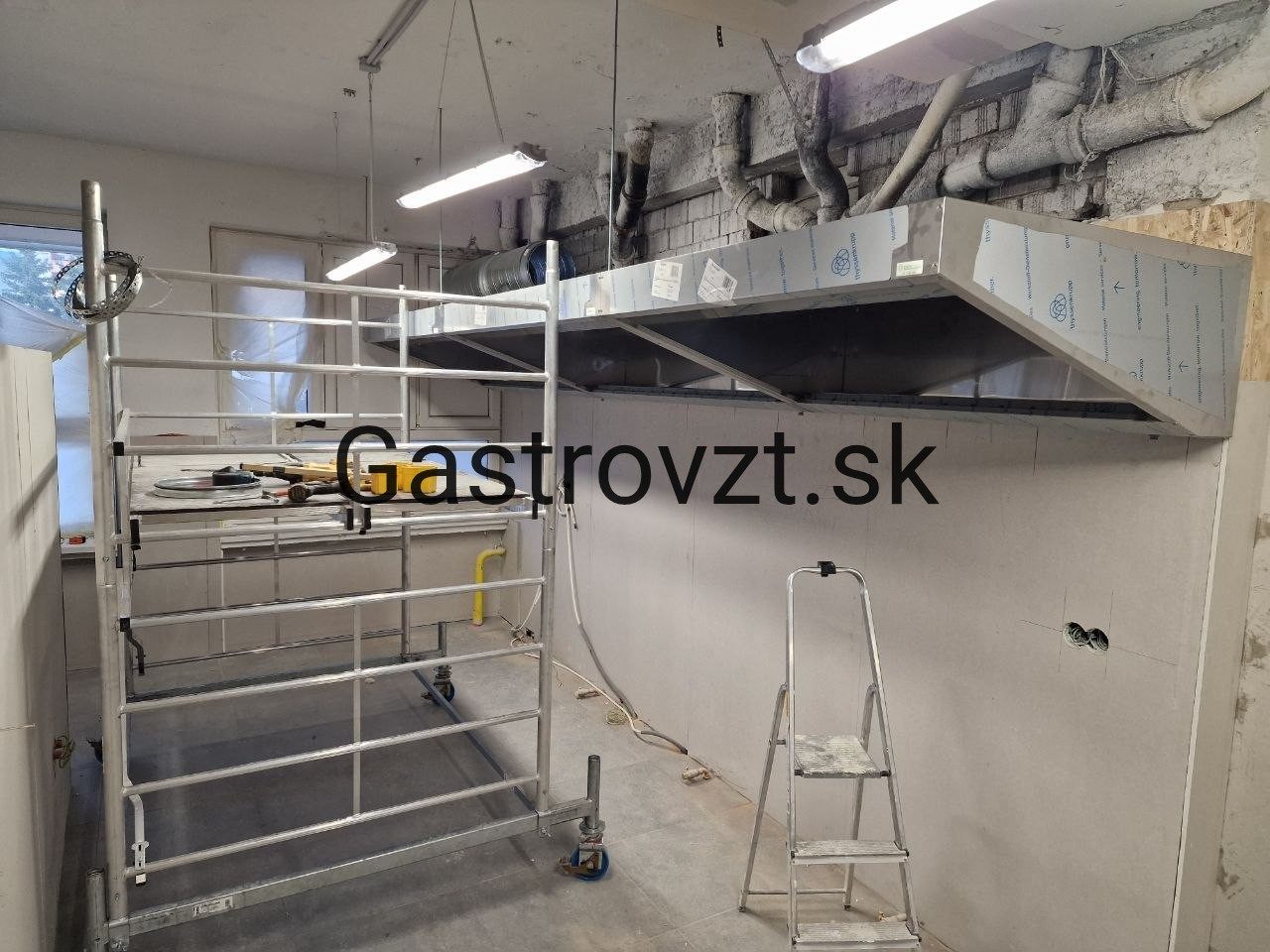

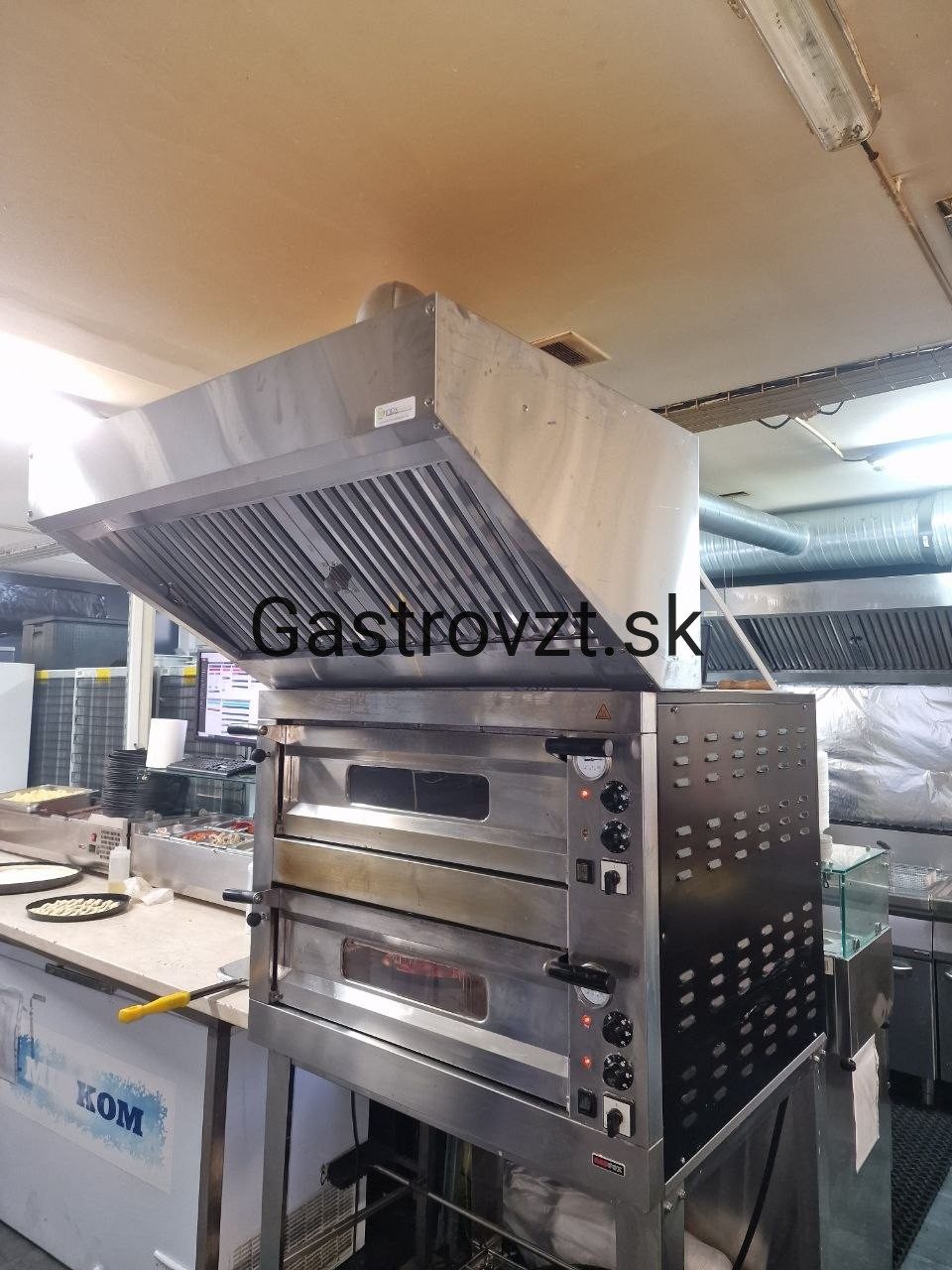

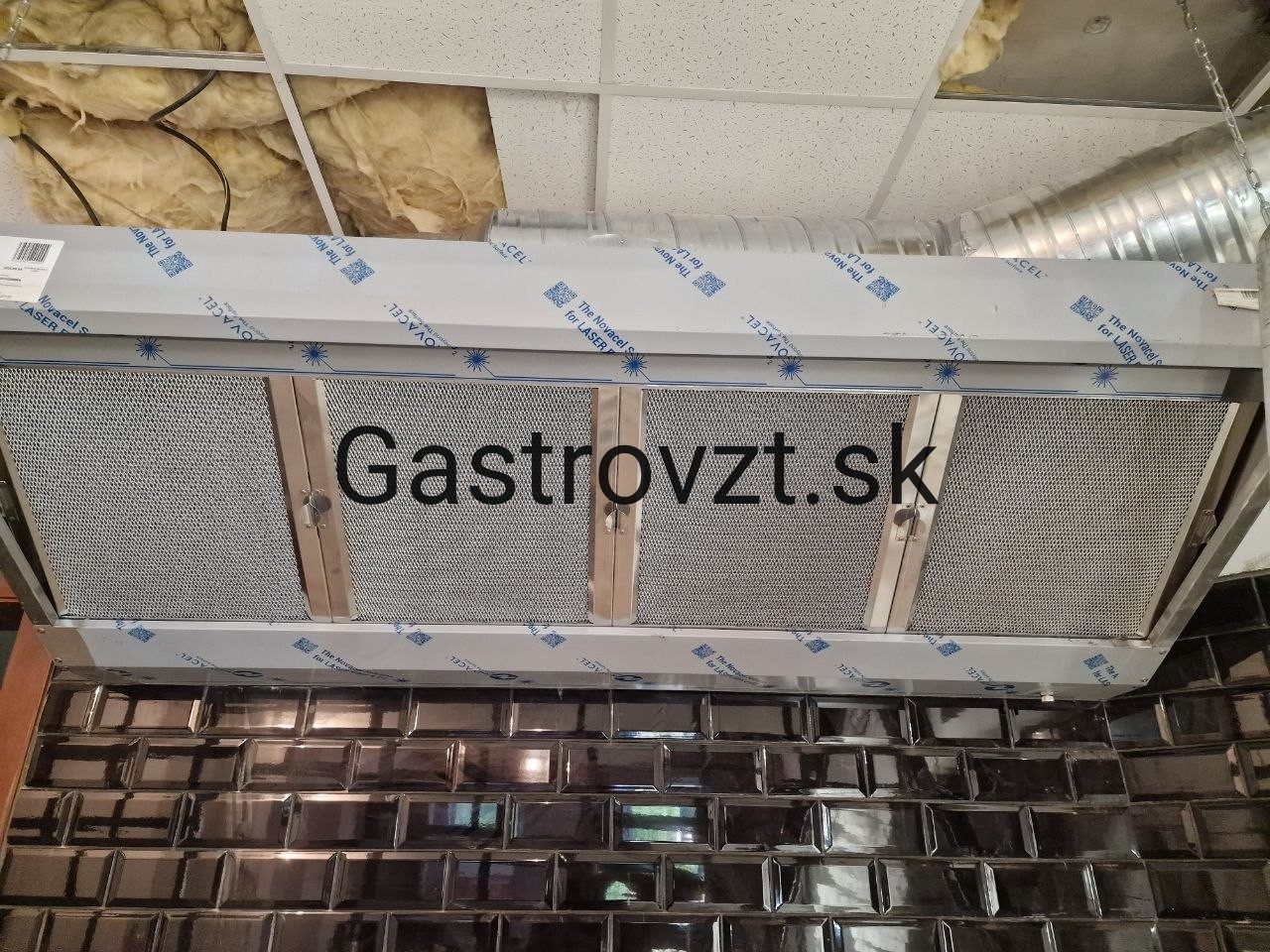

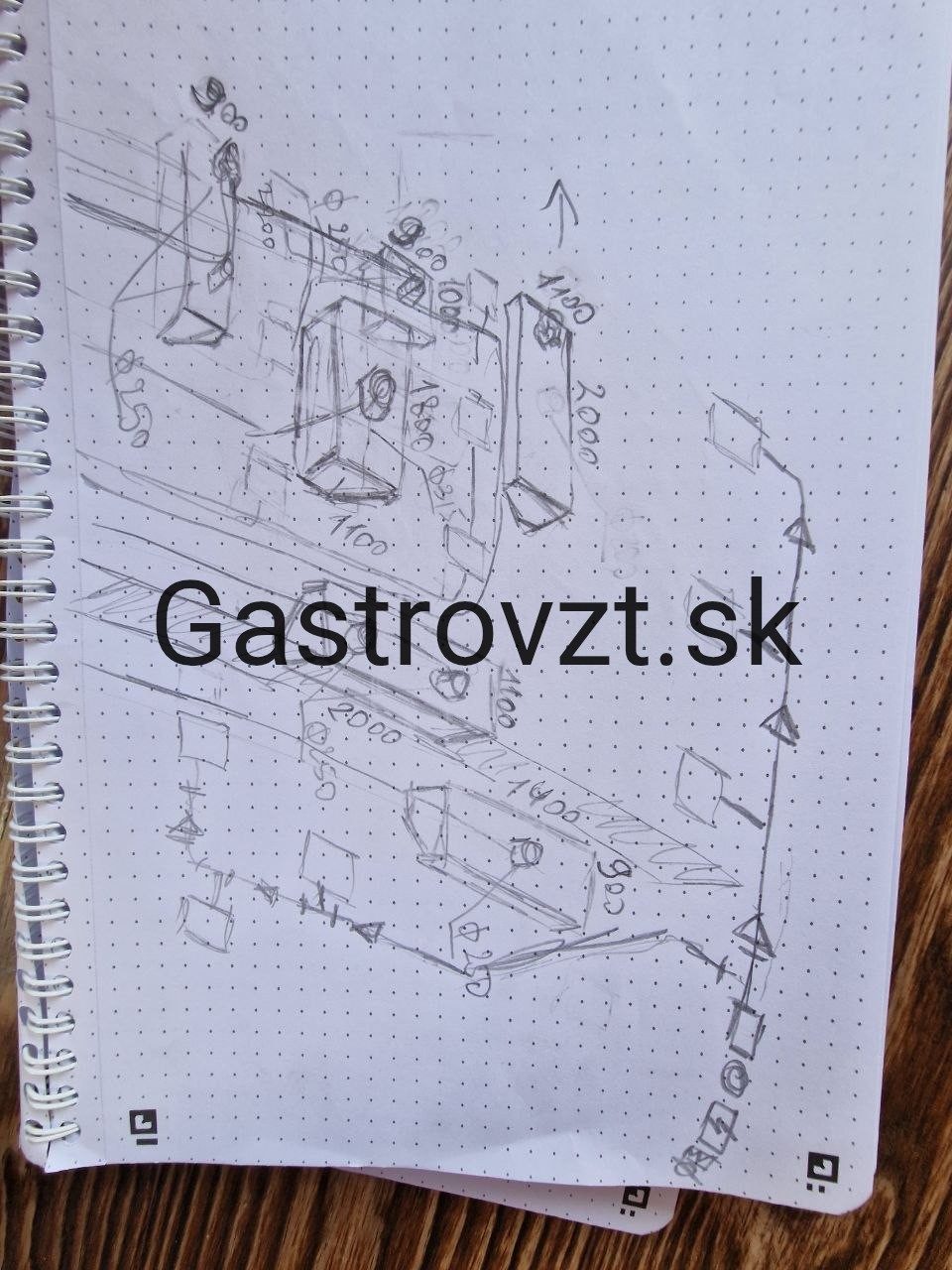

Na zákazku boli vyrobené predĺžené digestory s hĺbkou 1100 mm so sieťovými filtrami na lepšie čistenie vzduchu od tuku.

S majiteľom reštaurácie sme pôvodne dohodli, že kuchyňa bude zatvorená na 3 dni, ale nakoniec majiteľ skrátil túto lehotu na 2 dni, čo nám samozrejme sťažilo vykonanie práce. Napriek tomu sme to zvládli za 2 dni a montáž sme dokončili.

A tiež v priebehu realizácie projektu – keď už bolo všetko objednané, majiteľ reštaurácie sa rozhodol pridať pec na uhlie, čo samozrejme nebolo celkom správne, pretože technológia bola pôvodne navrhnutá bez tejto pece, ale napriek tomu sa mi podarilo zariadiť to tak, aby sme tento vzduch úspešne odsávali, teda pomocou systémov, ktoré už boli zakúpené.

V tejto súvislosti dôrazne odporúčam, aby sa pred realizáciou takýchto náročných projektov vždy vypracovala technická dokumentácia, na základe ktorej sa vykoná výpočet vetrania, aby výsledok zodpovedal očakávaniam.

Po ukončení prác bol obslužný personál poučený, ako správne vykonávať údržbu, a ja aj kuchári sme s výsledkom spokojní.

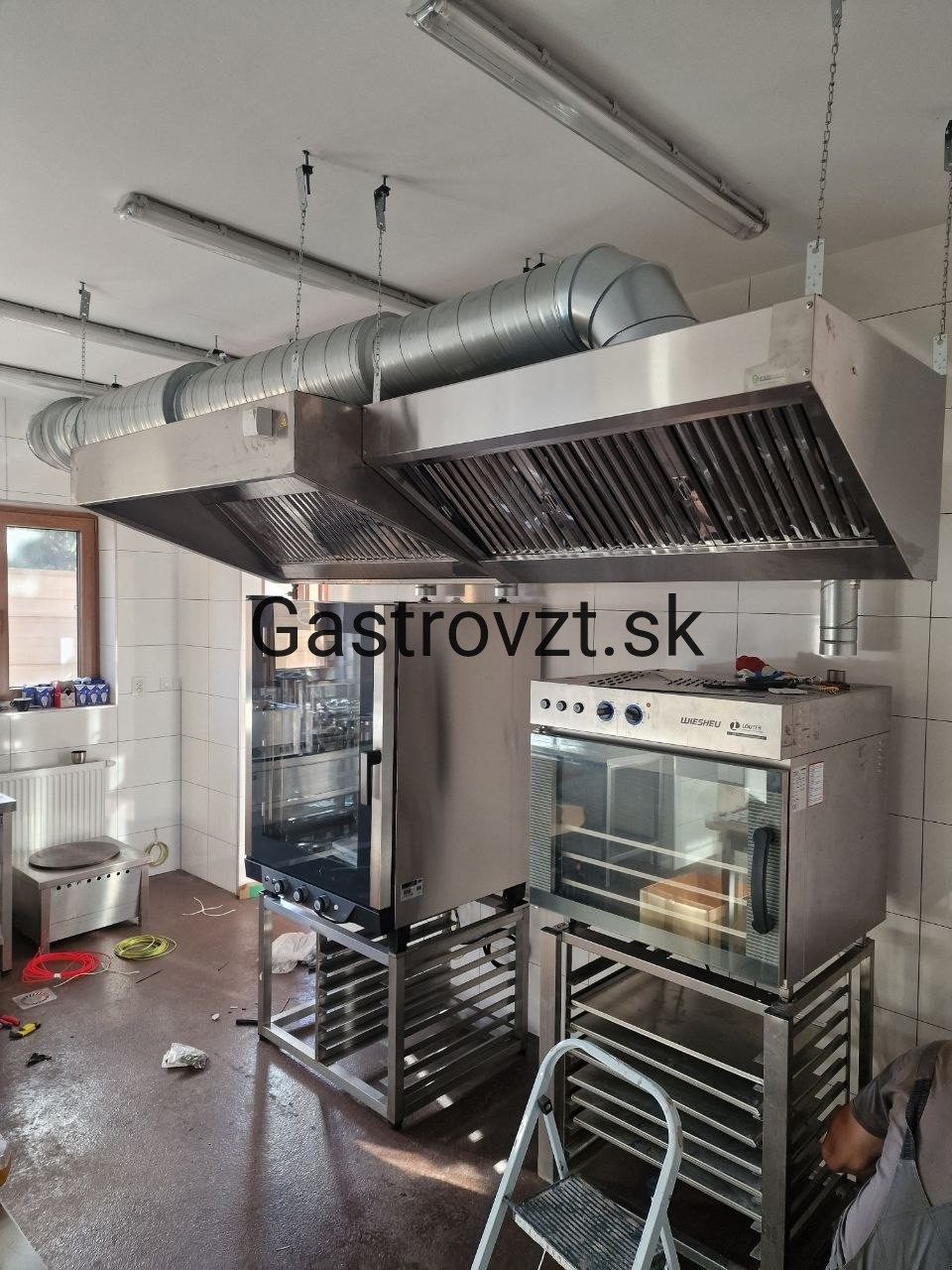

Zadanie. Cukráreň nie je kuchyňa s fritézami a grilom. Z pekárskych a cukrárskych pecí ide para a teplo, ale nie mastnota. To mení celé riešenie — netreba tukové filtre ani výkonný kuchynský ventilátor, a preto ani cena nemusí byť taká, ako pri plnom gastro odsávaní.

Prečo kanálový ventilátor. Keďže v odsávanom vzduchu nie sú tukové prímesy, stačí kanálový ventilátor osadený priamo do potrubia. Je lacnejší, tichší a jeho údržba je jednoduchšia — nie je čo zanášať mastnotou.

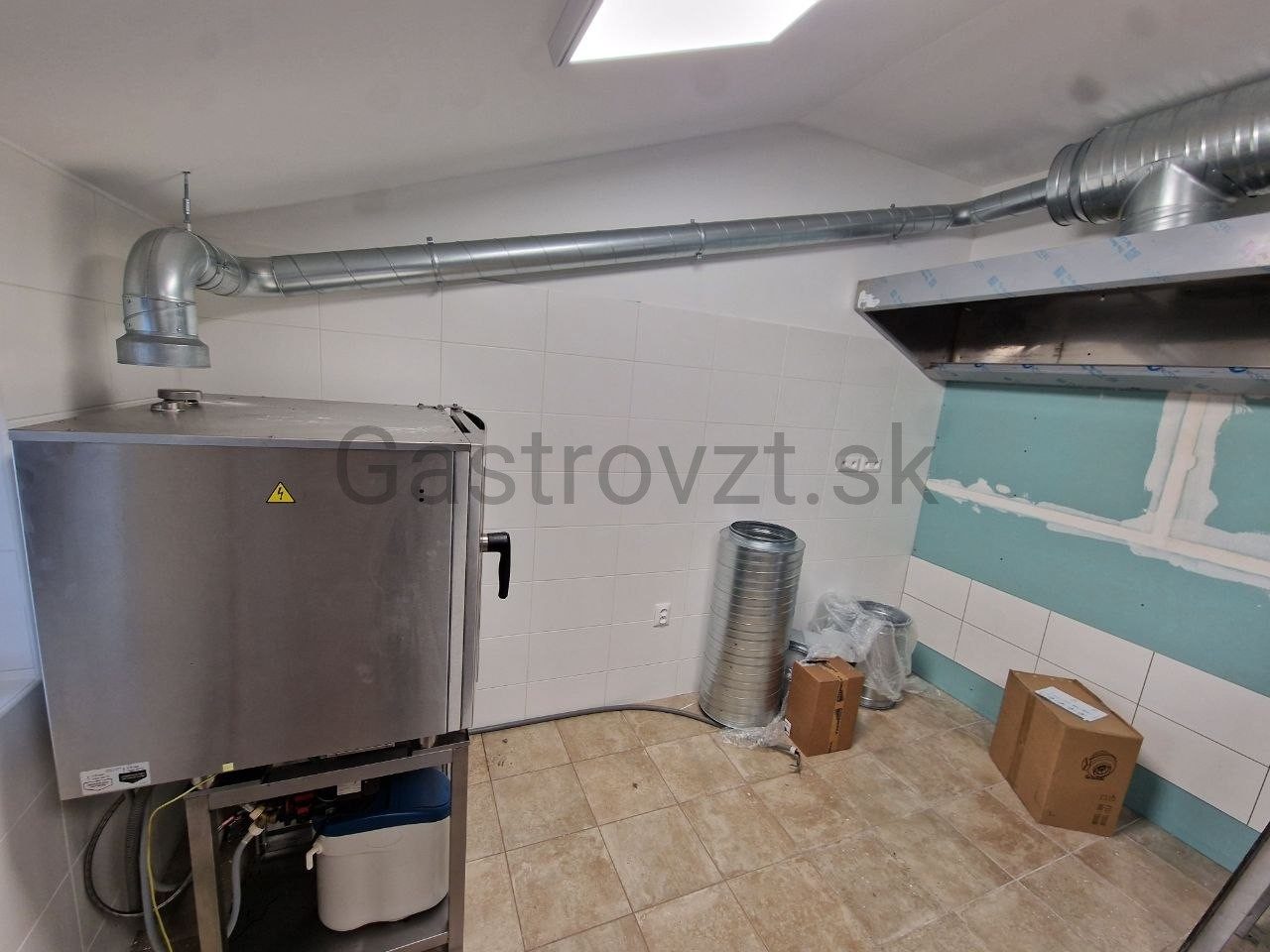

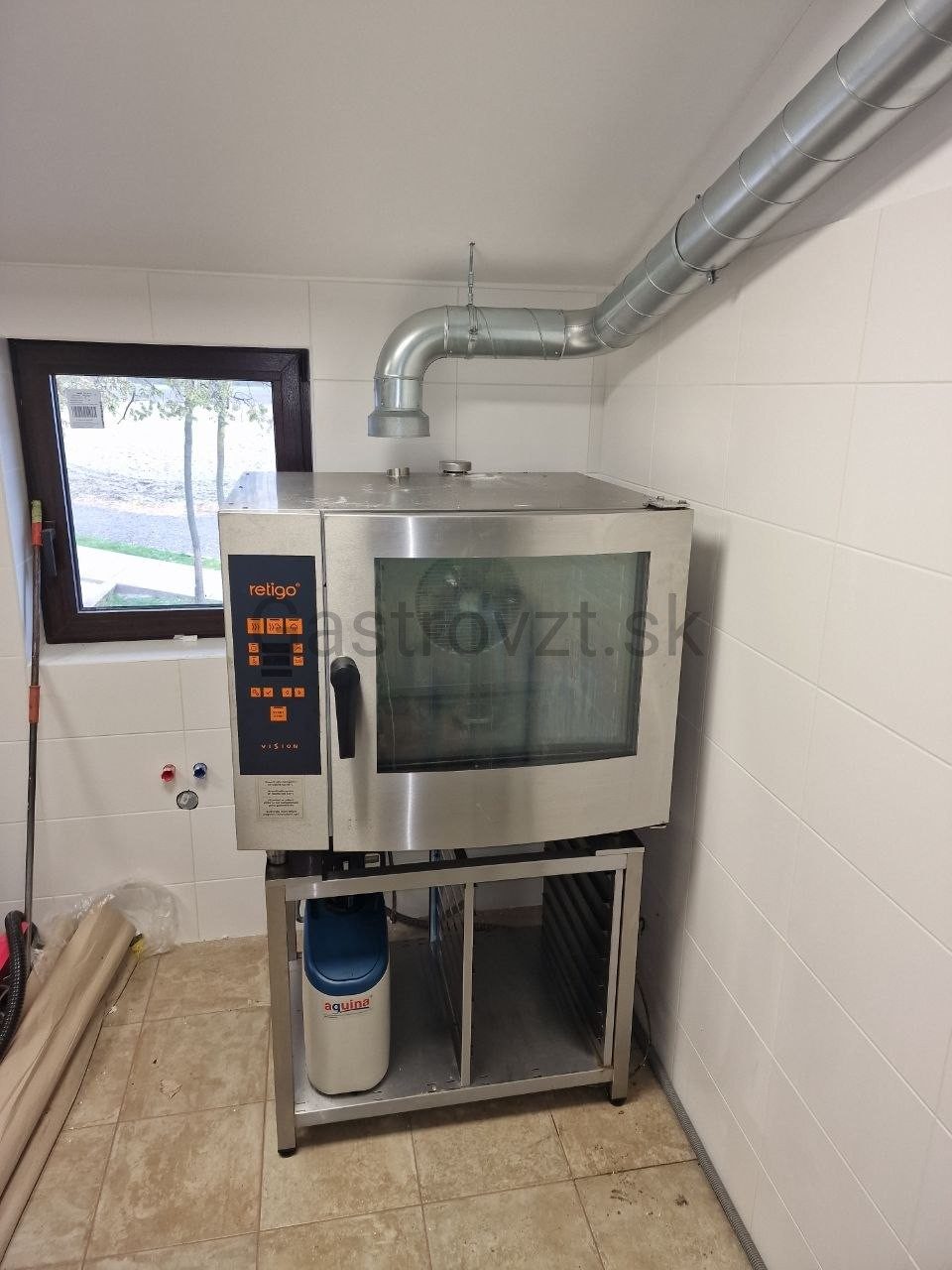

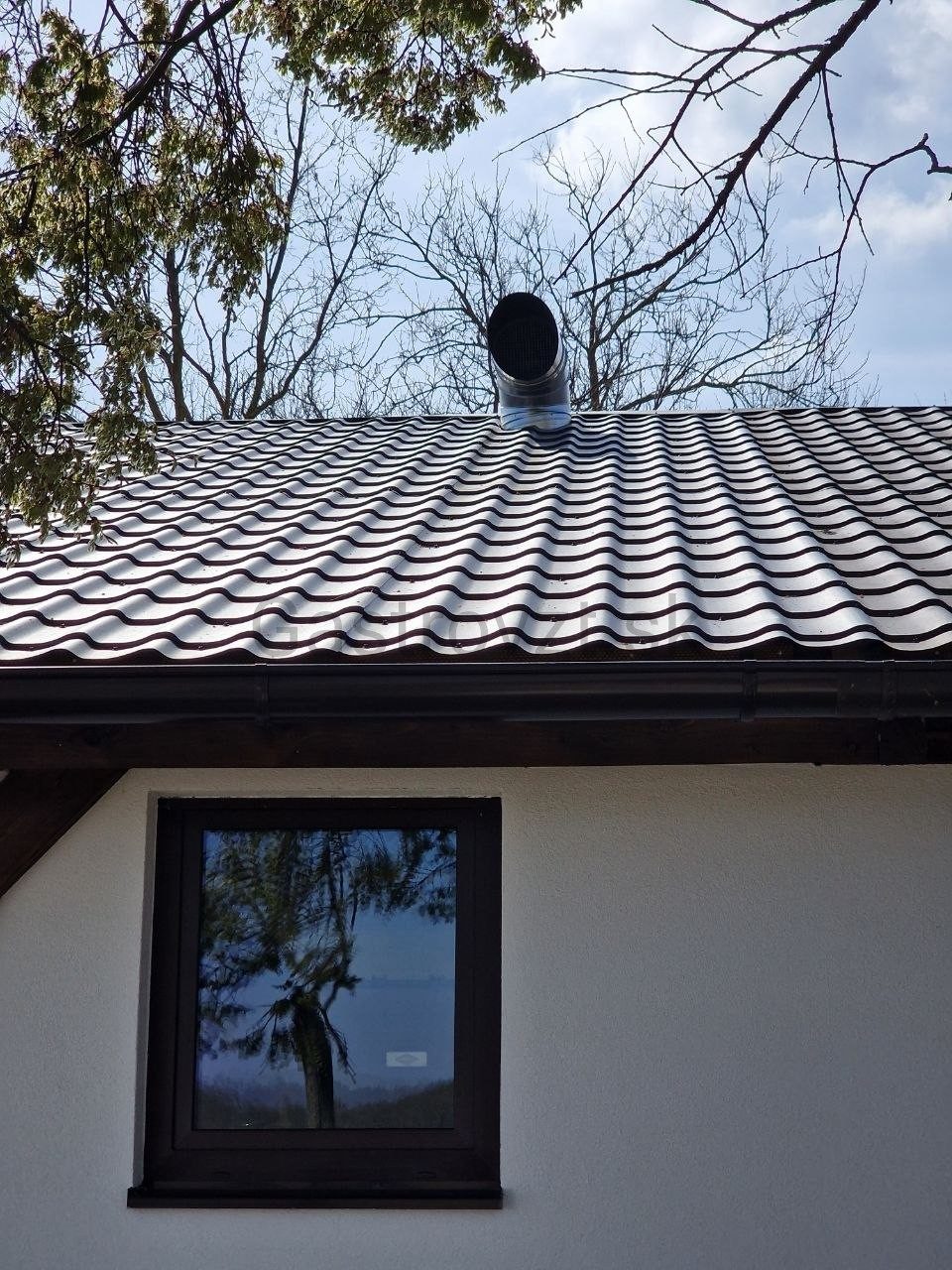

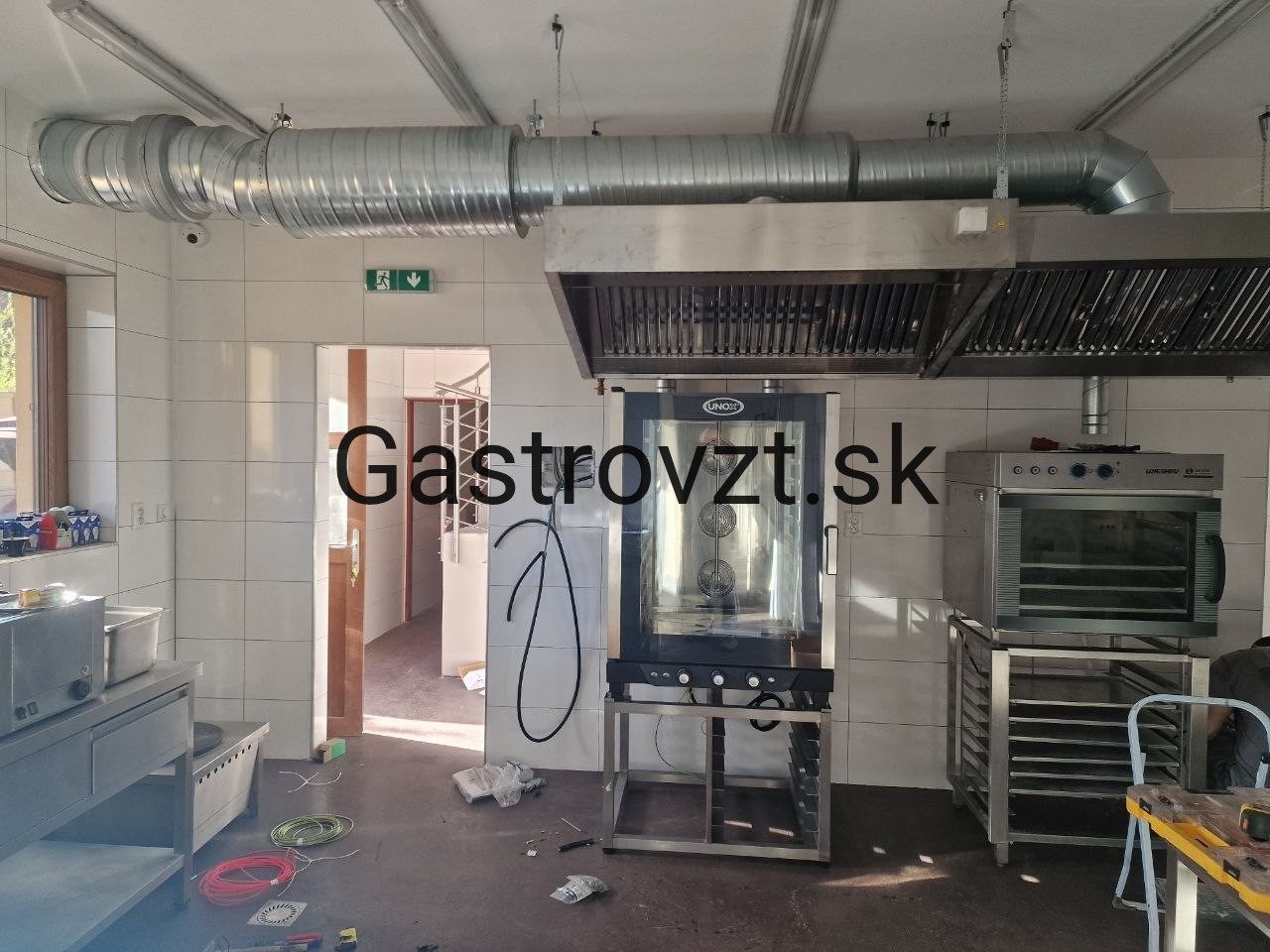

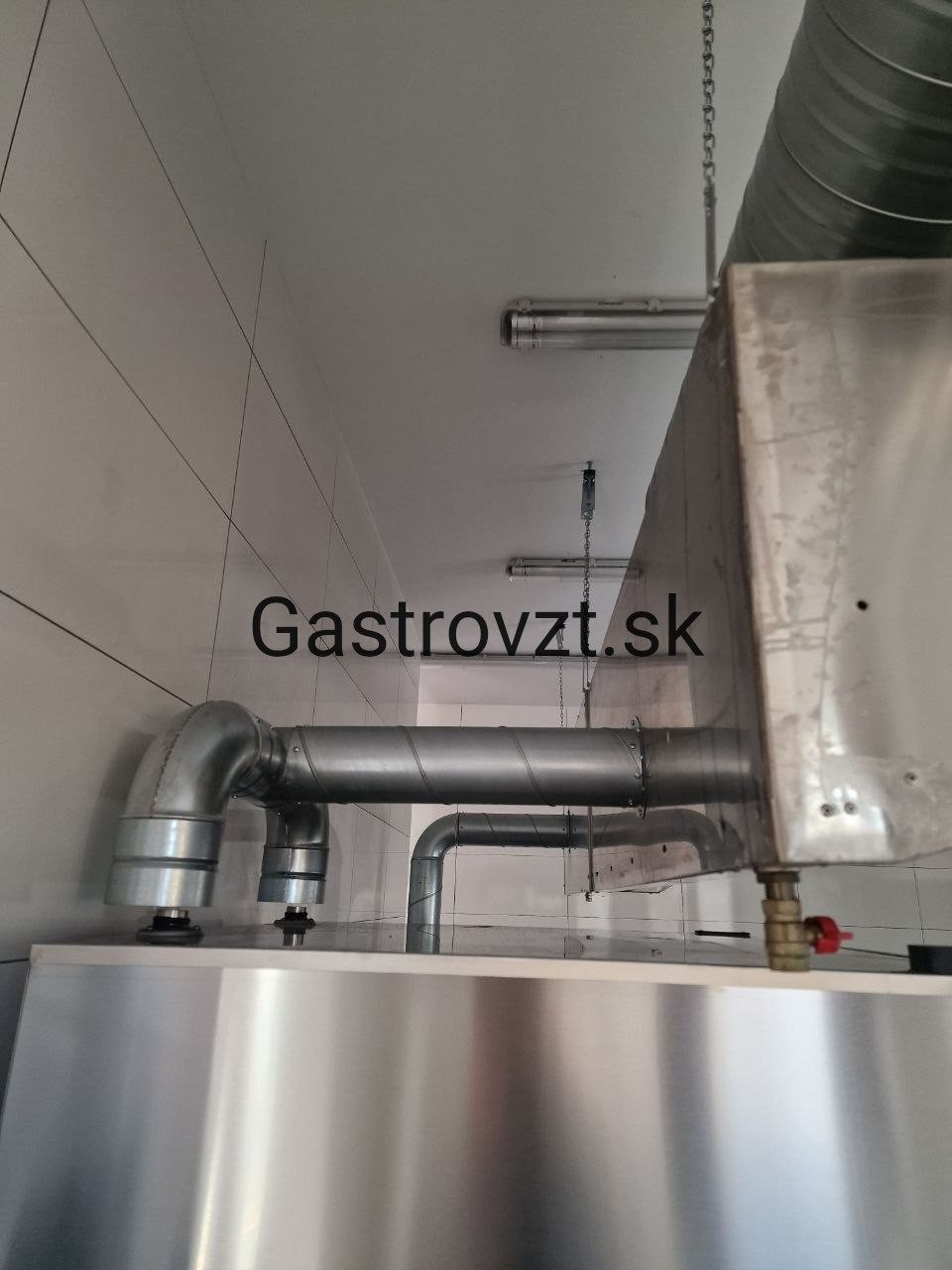

Potrubie. Odvod pary som zrealizoval pozinkovanými rúrami s priemerom 100 mm, zvedenými od pecí do spoločnej vetvy. Pozinok znesie vlhkosť z pary bez korózie a drží tvar aj pri dlhších trasách.

Pre koho to dáva zmysel. Presne pre takéto prevádzky — cukrárne, pekárne, miesta, kde sa pečie, ale nevypráža. Riešenie na mieru problému, nie najdrahšia možná zostava.

Zadanie. Malá prevádzka, obmedzený priestor, obmedzený rozpočet. Majiteľ potreboval riešenie, ktoré bude fungovať a nebude stáť ako vzduchotechnika do veľkej reštauračnej kuchyne.

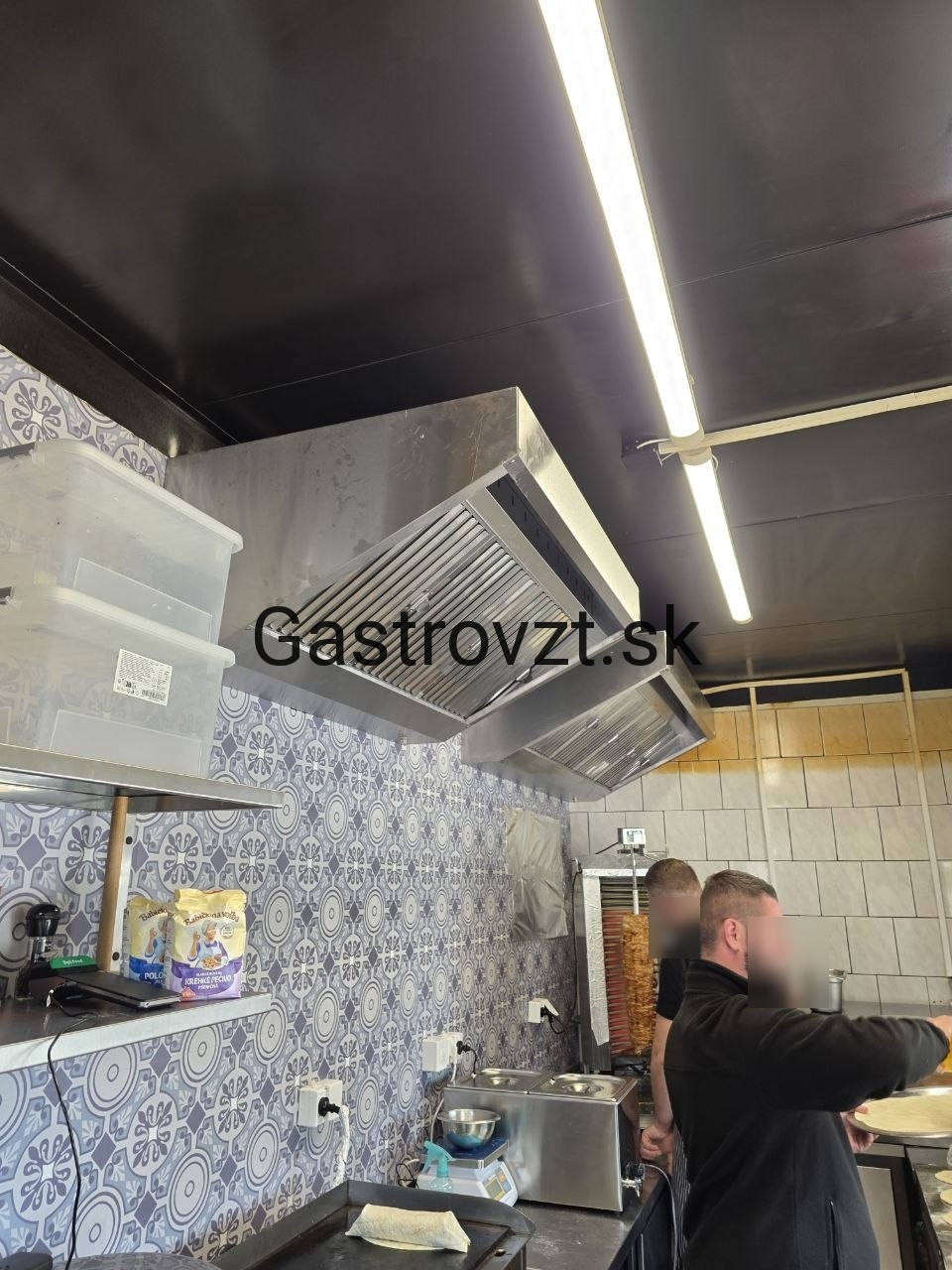

Čo som urobil. Zákryt nad gyros grilom a priamy vývod odsávania na fasádu budovy. Krátka trasa znamená menšiu tlakovú stratu, takže na rovnaký výsledok stačí menší a lacnejší ventilátor.

Prečo to funguje. Gyros gril je nepretržitý zdroj tepla a mastného dymu počas celej otváracej doby. V malom priestore sa to bez odsávania usadí všade — na stenách, na strope, na zákazníkoch. Riešenie nemusí byť veľké, musí byť správne umiestnené.

Zadanie. Zákazníka poznám z predchádzajúcich prevádzok — buduje na Slovensku sieť vietnamskych bistier a túto pobočku otváral v Pezinku. Kuchyňa má dve varné zóny, nad každou digestor so šírkou 2400 mm. Obe skupiny bolo treba napojiť na jeden odsávací systém.

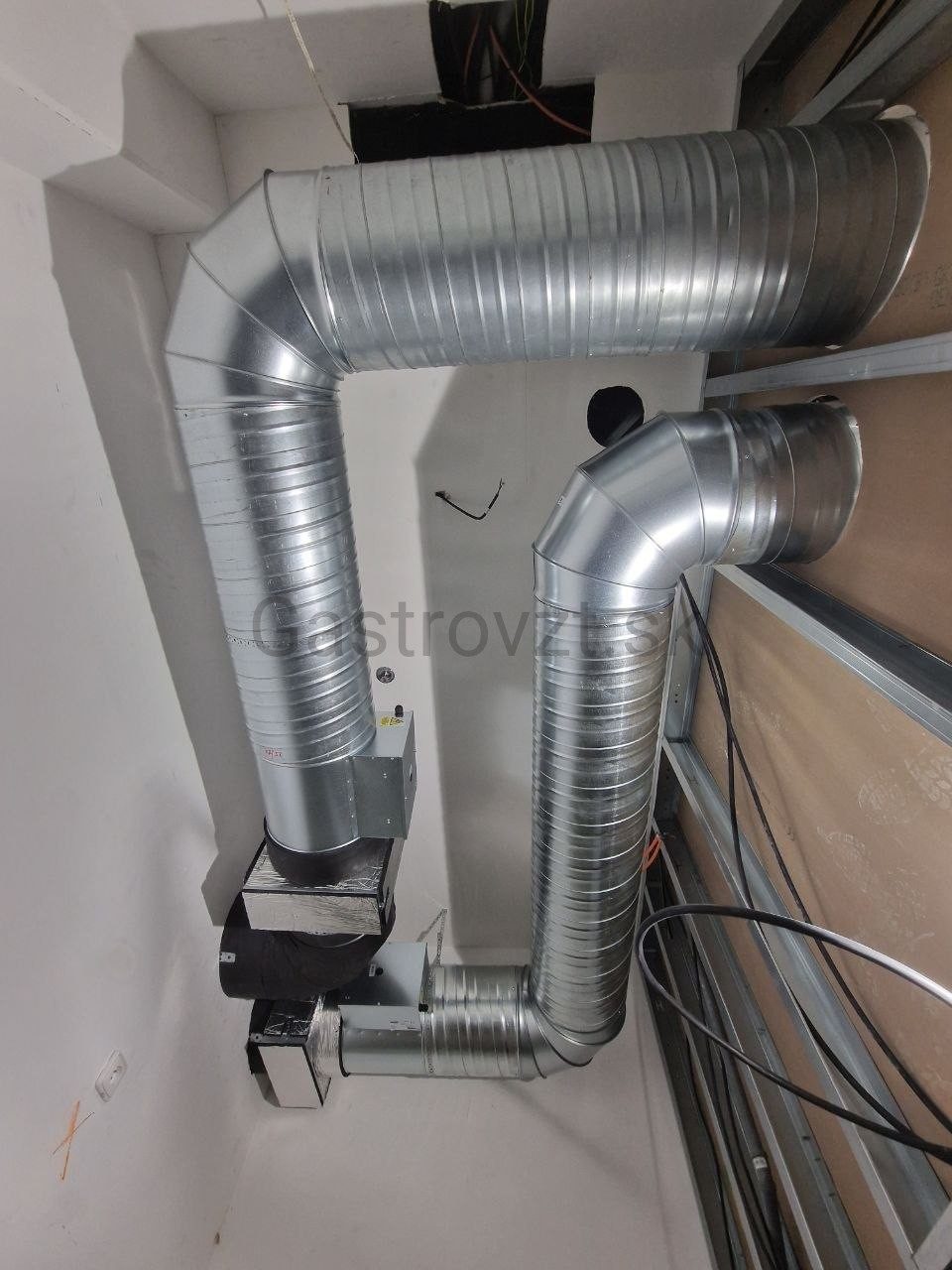

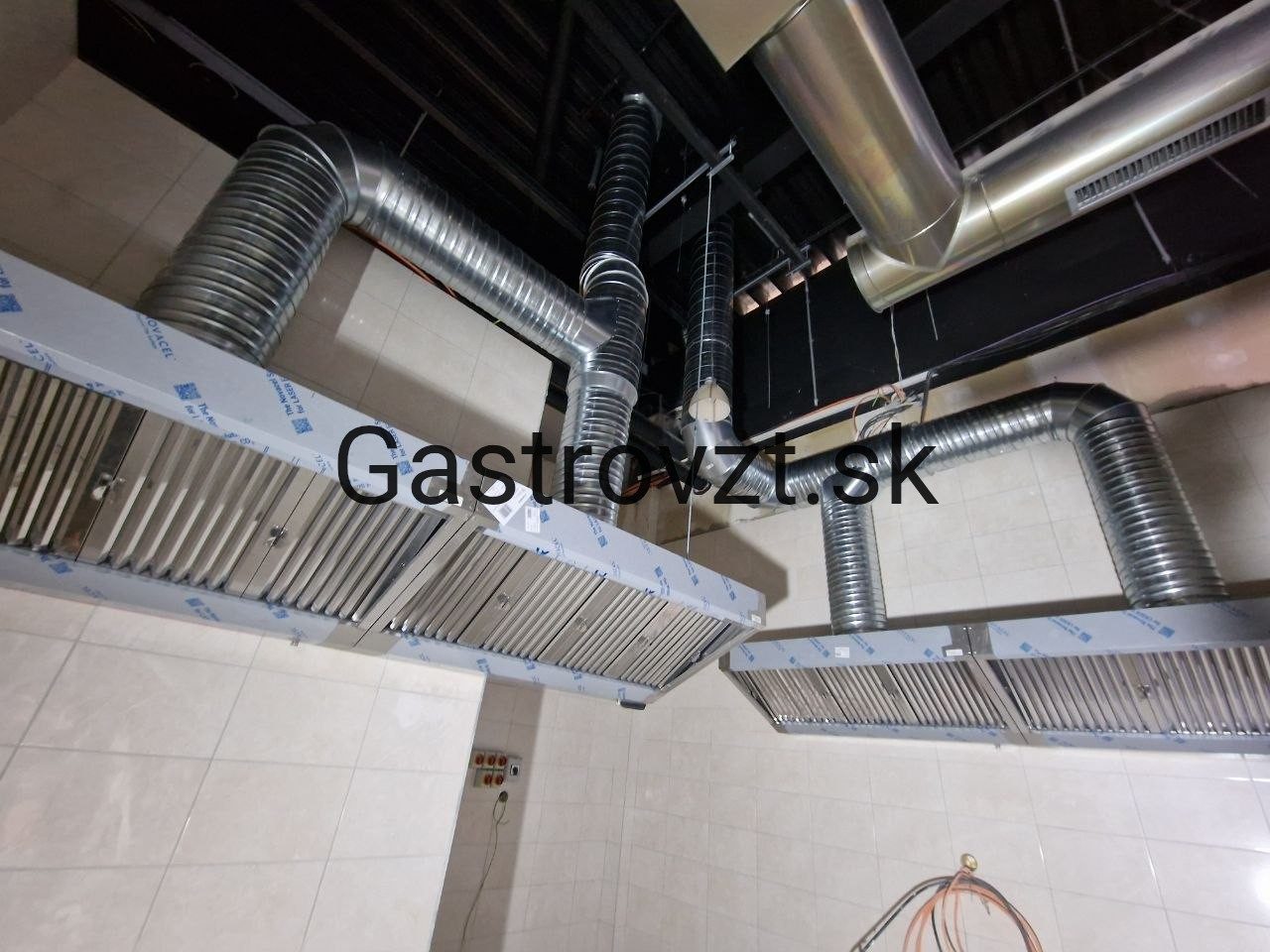

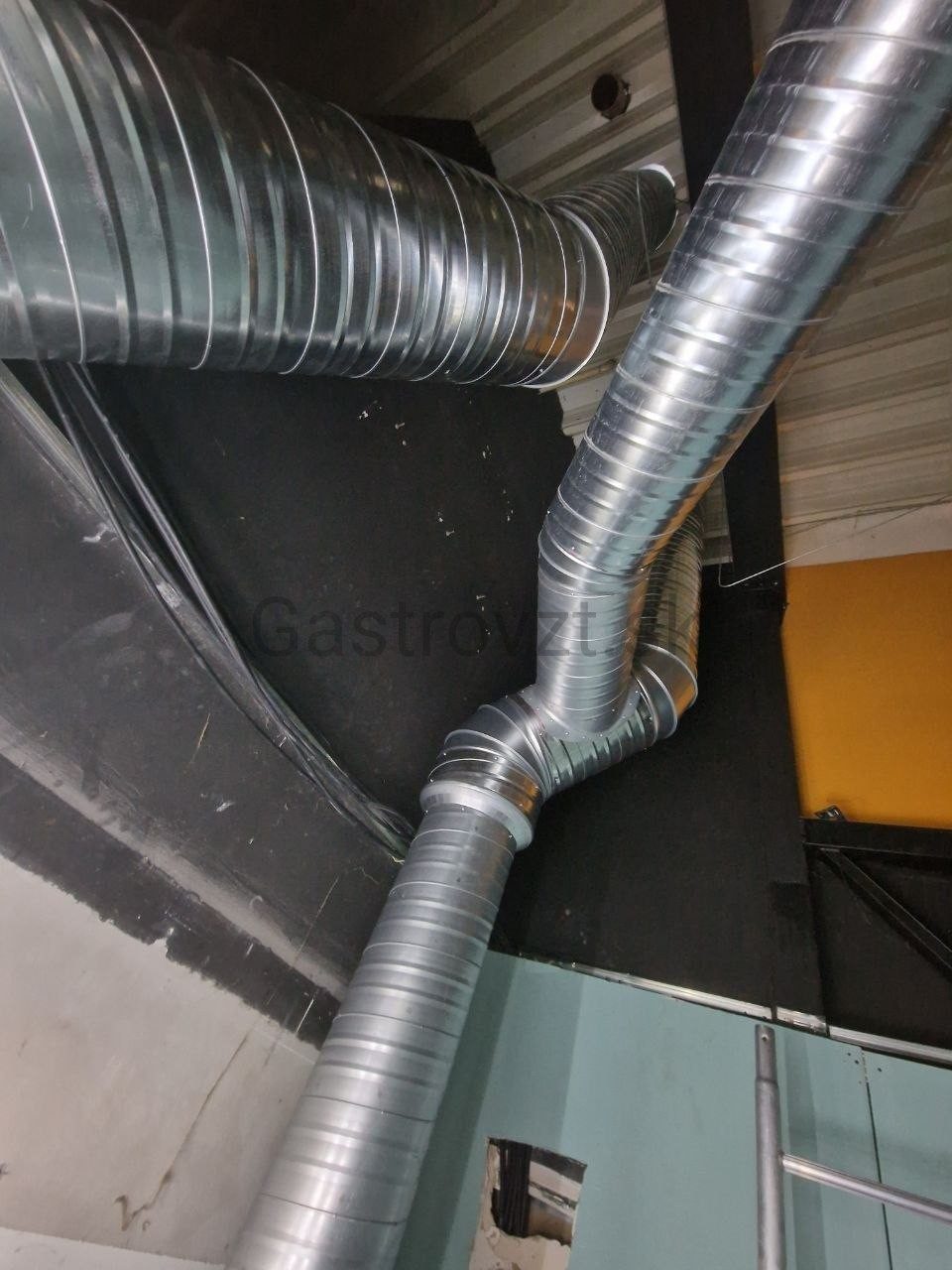

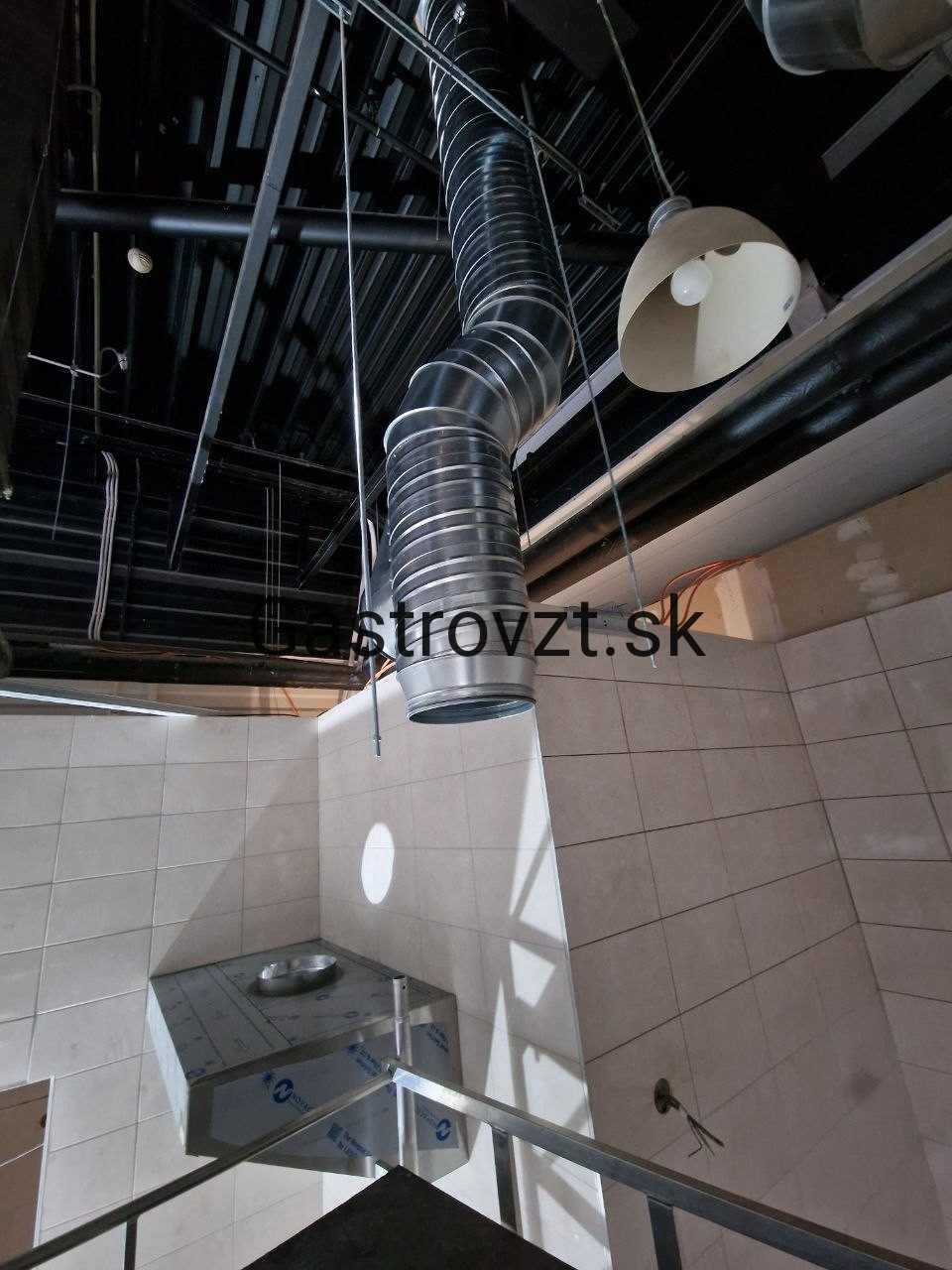

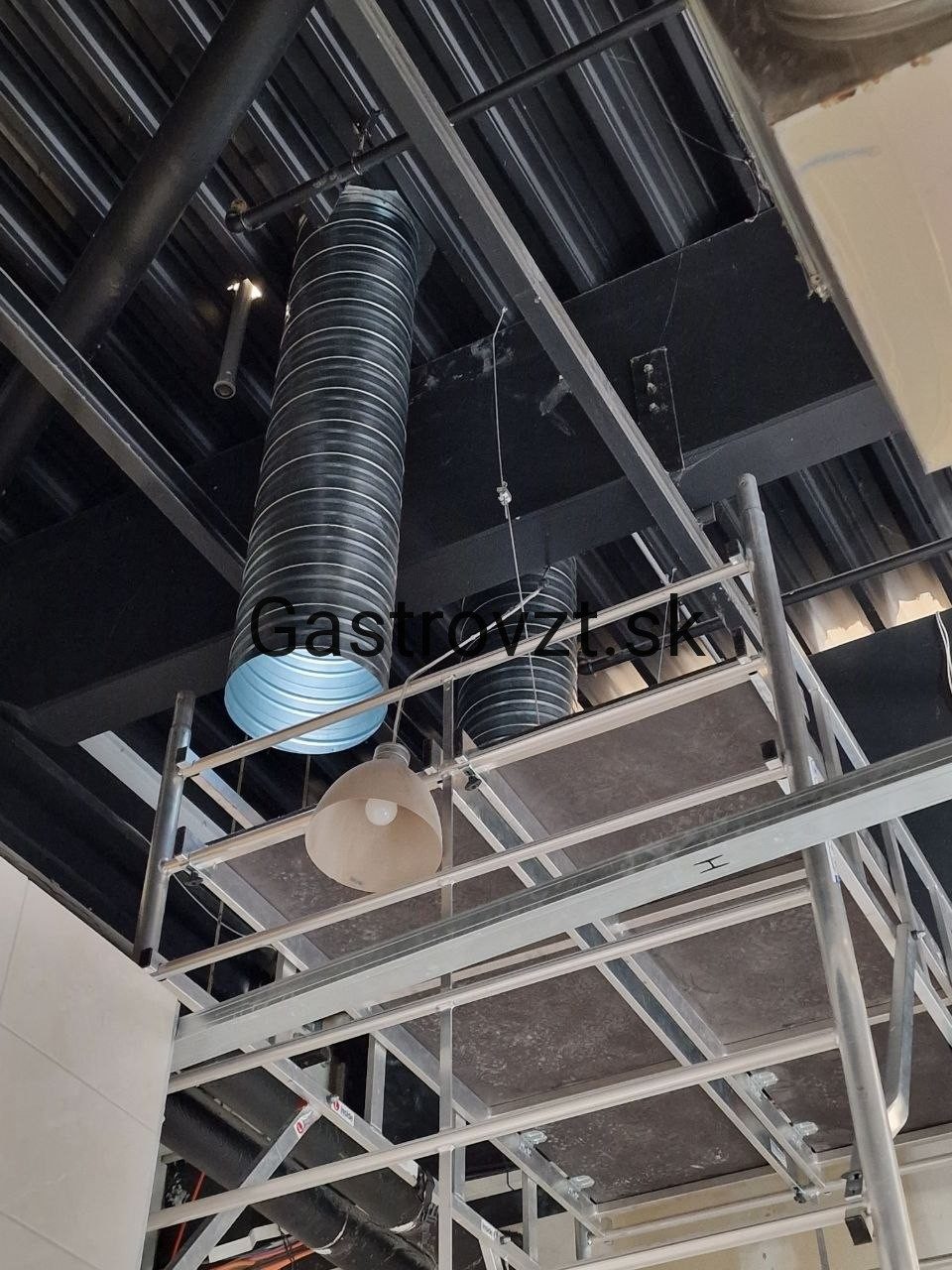

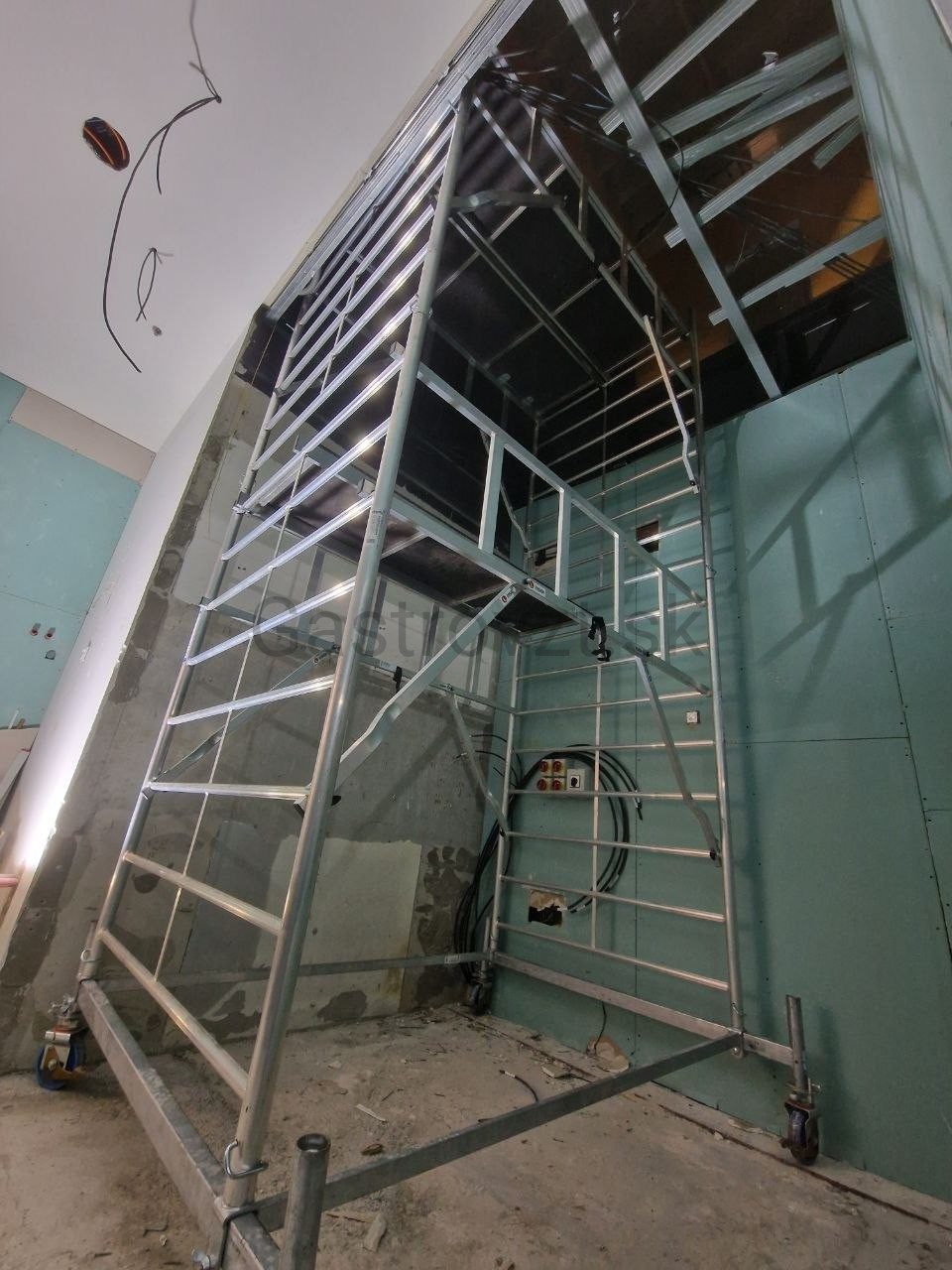

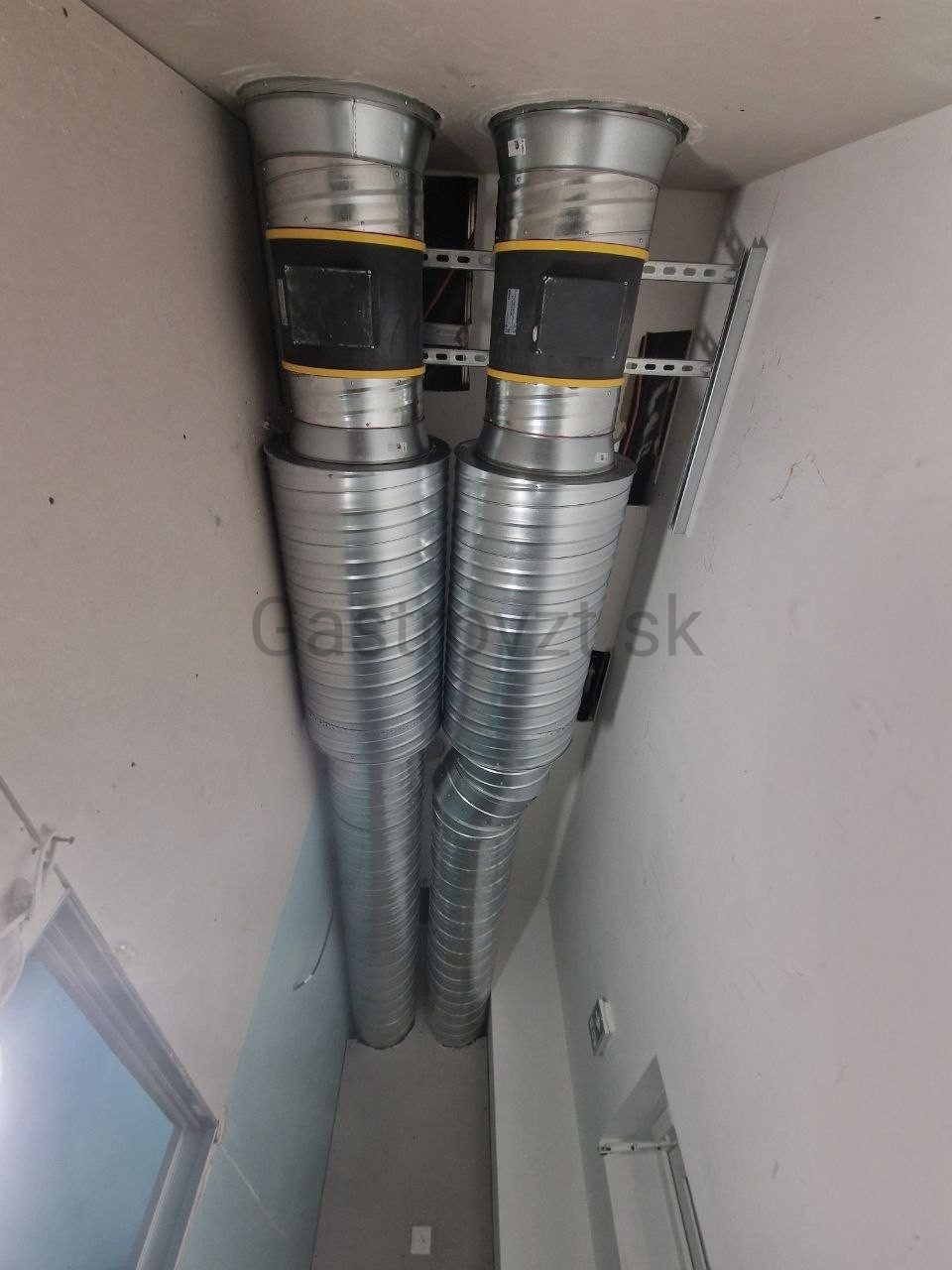

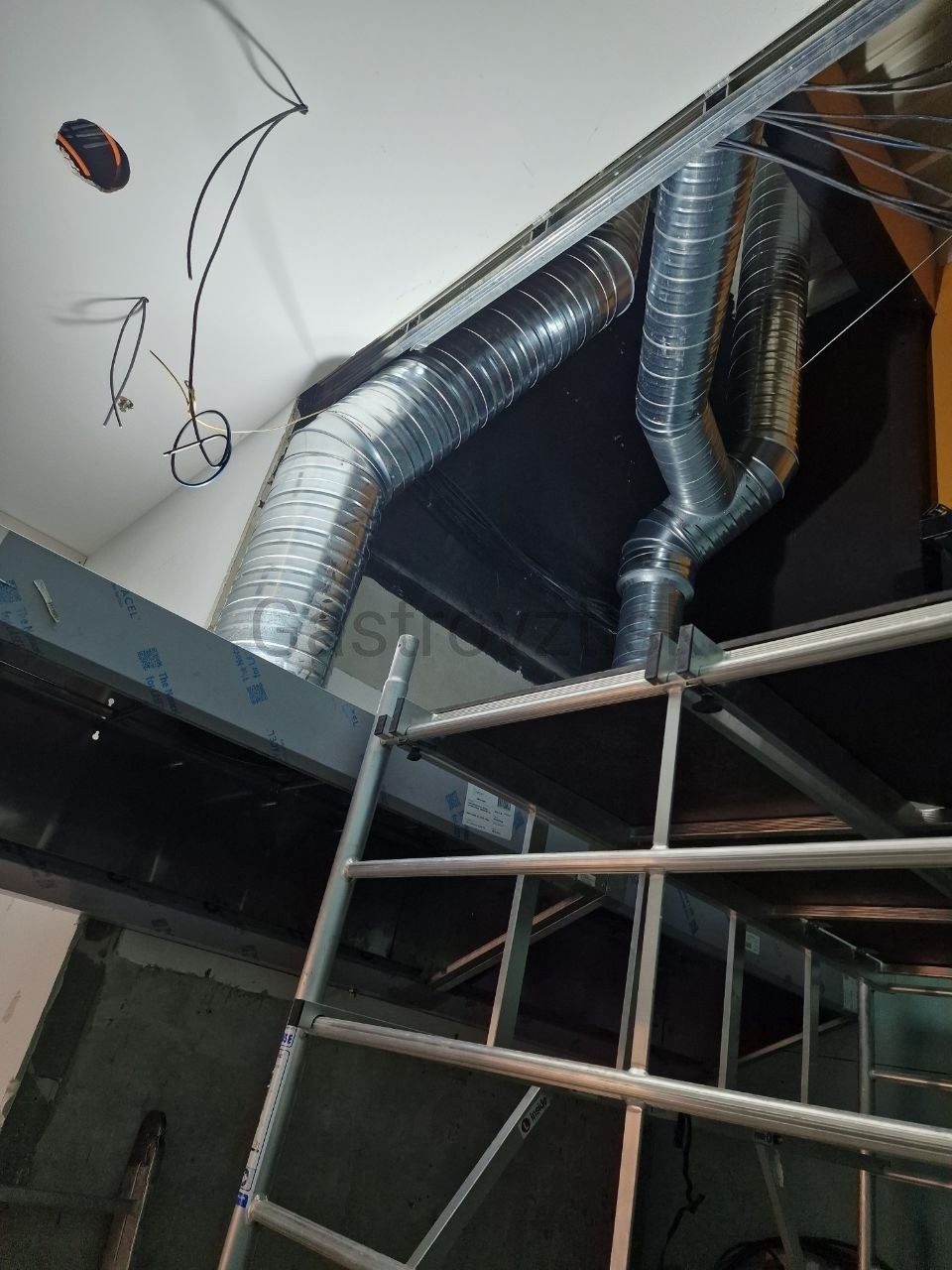

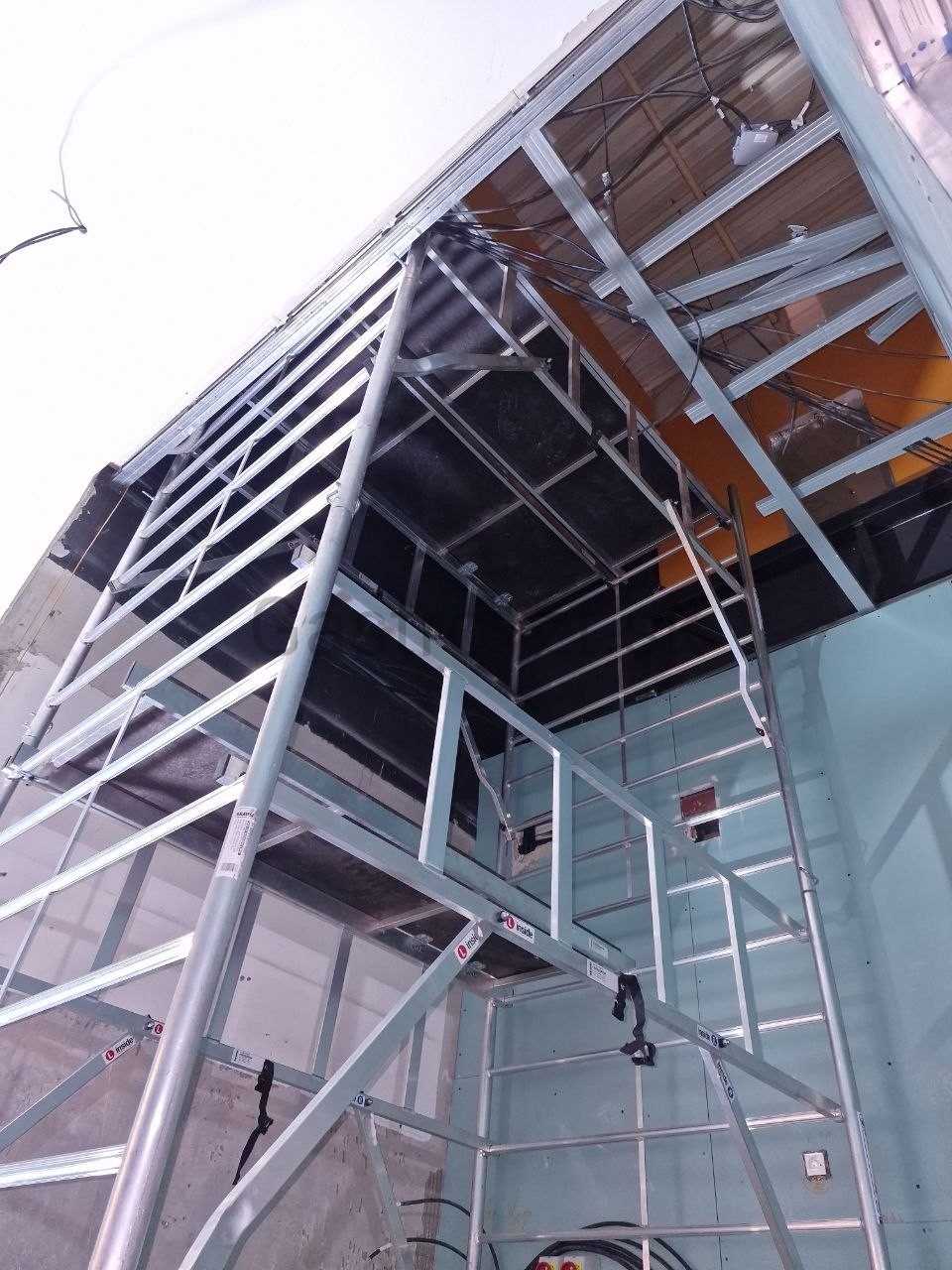

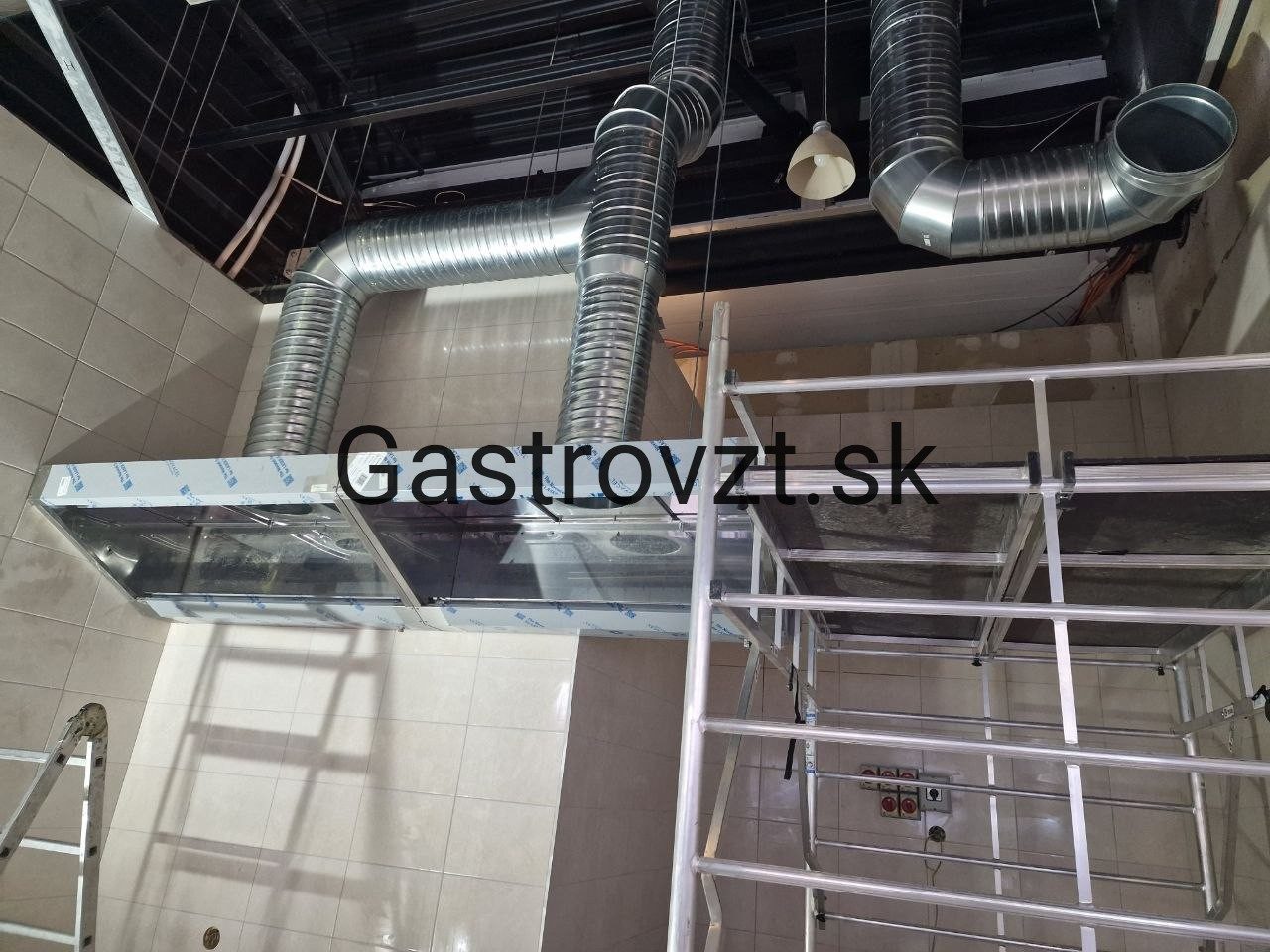

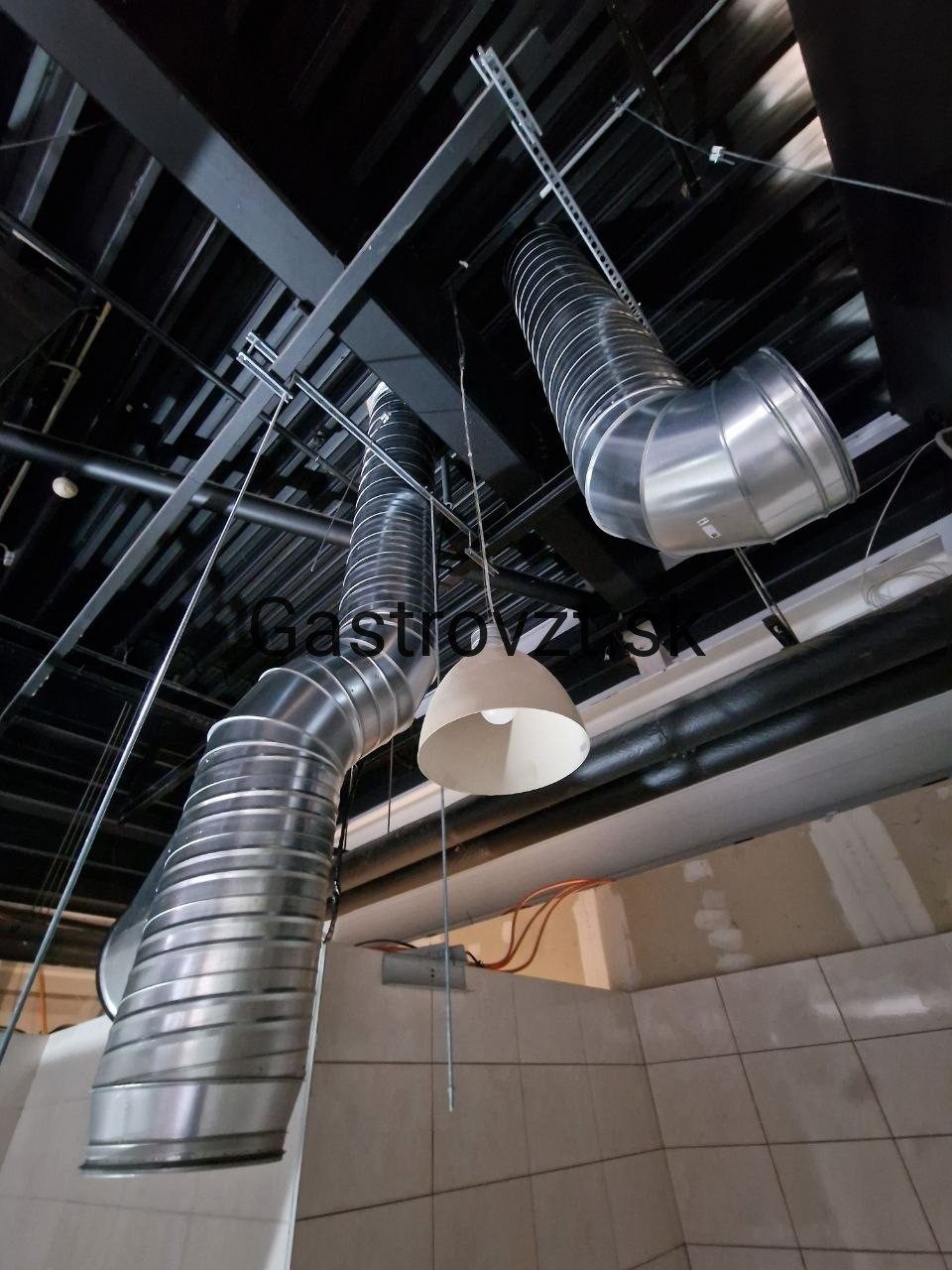

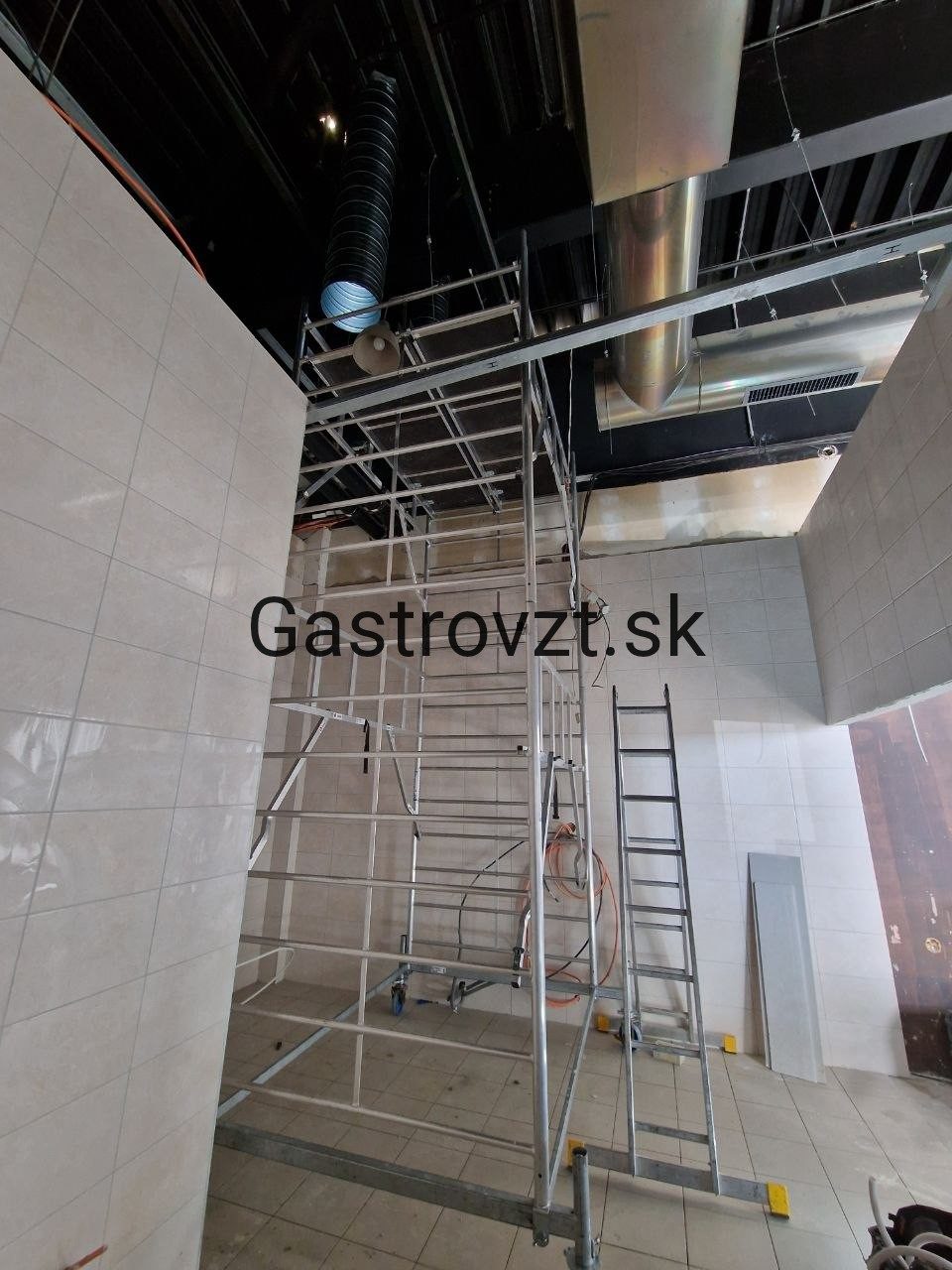

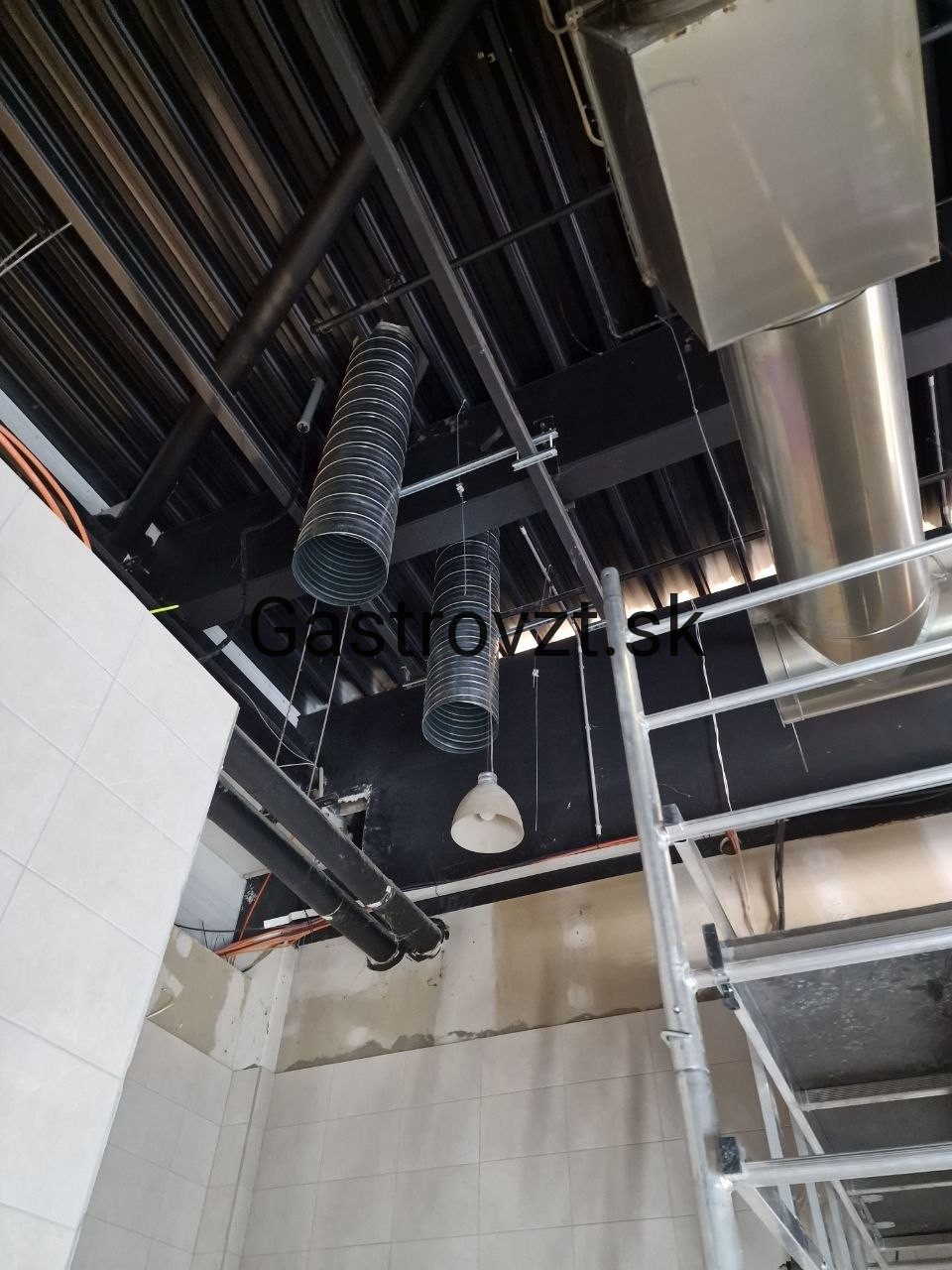

Čo bolo na tomto objekte iné — výška. Hala má približne osem metrov. Vo väčšine kuchýň sa potrubie vedie z rebríka, tu to nebolo možné: v takej výške treba stabilnú plošinu, inak sa nedá ani presne merať, ani bezpečne kotviť. Máme na to špeciálne lešenie, a práve ono rozhodlo o tom, že montáž prebehla v termíne.

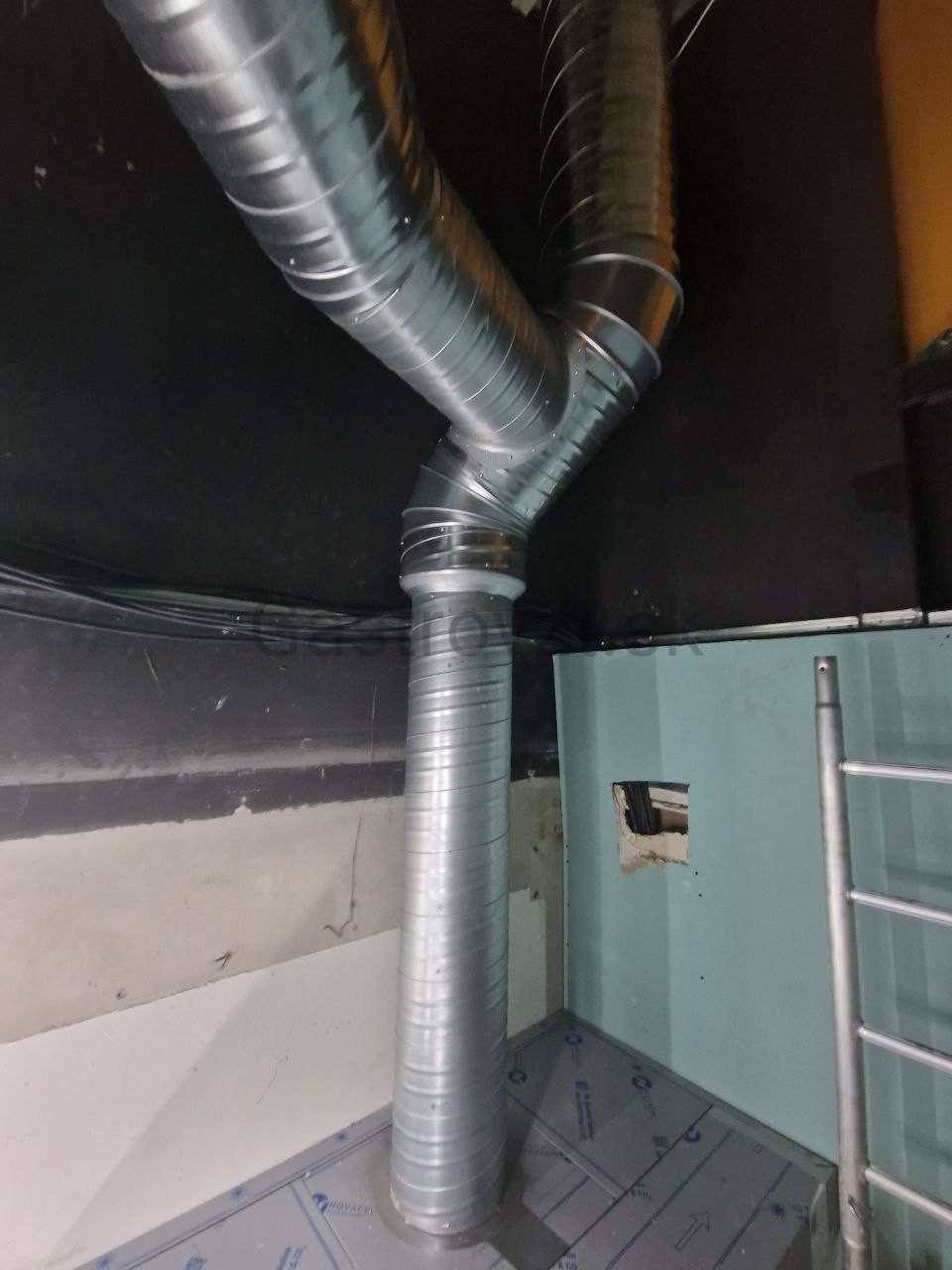

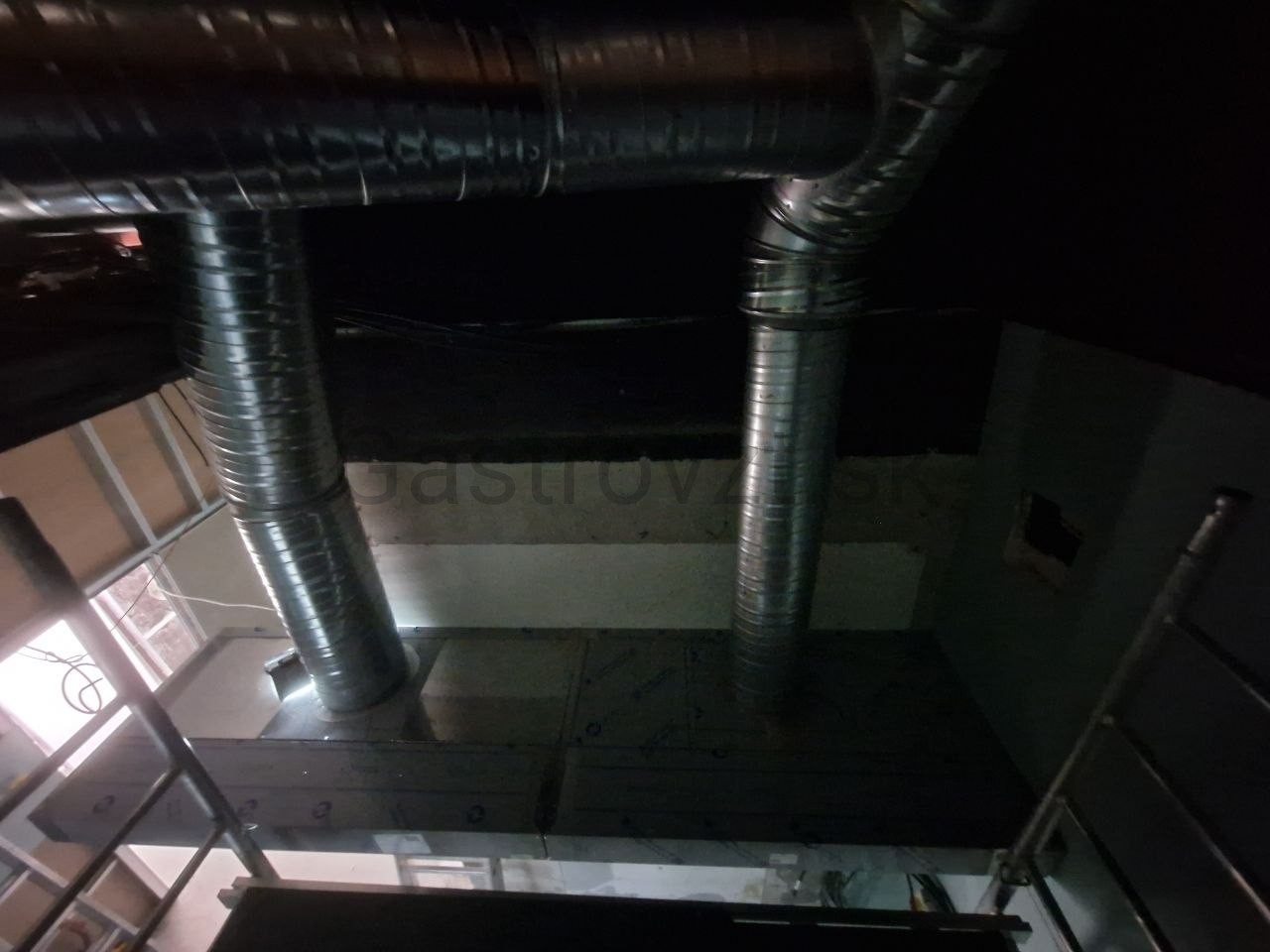

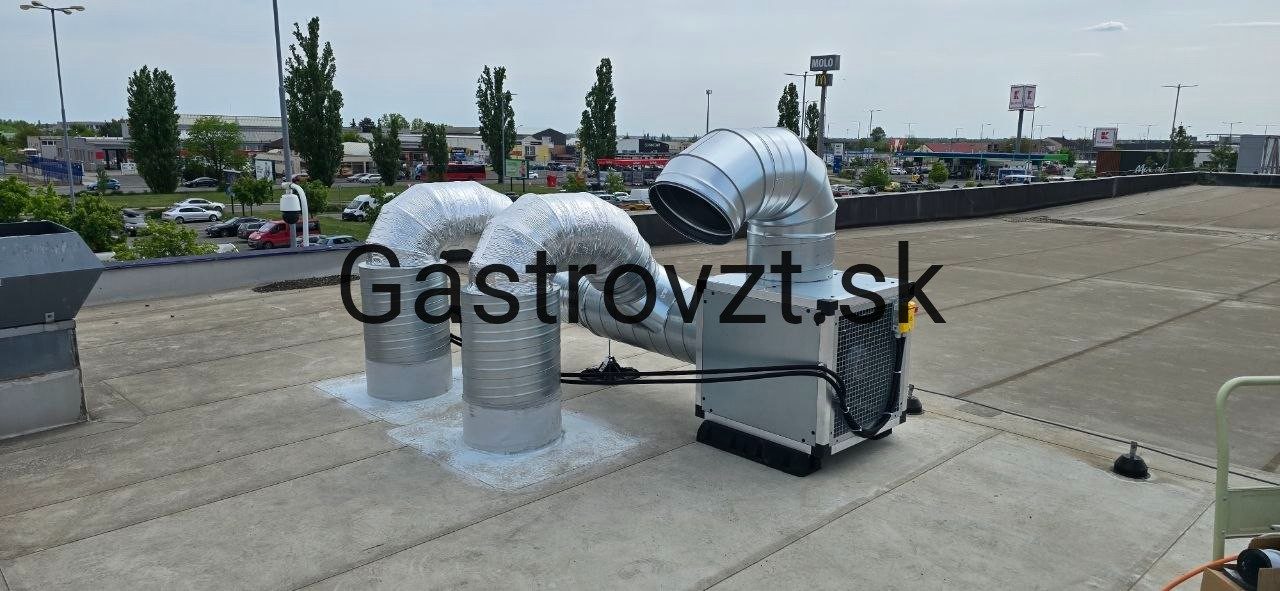

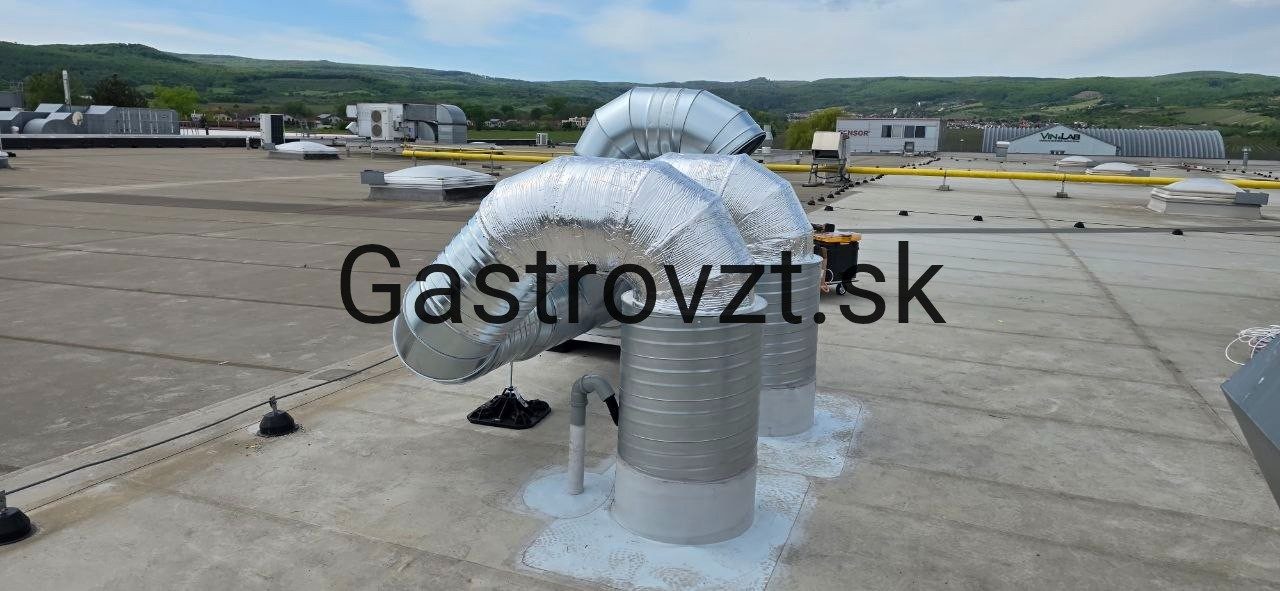

Koordinácia. Prevádzka je súčasťou obchodného domu, takže každý zásah do strechy a každý prestup cez konštrukciu musel prejsť odsúhlasením s vedením Tesca. Túto časť si zákazníci väčšinou nepredstavia — pritom v takýchto objektoch zaberie viac času než samotná montáž.

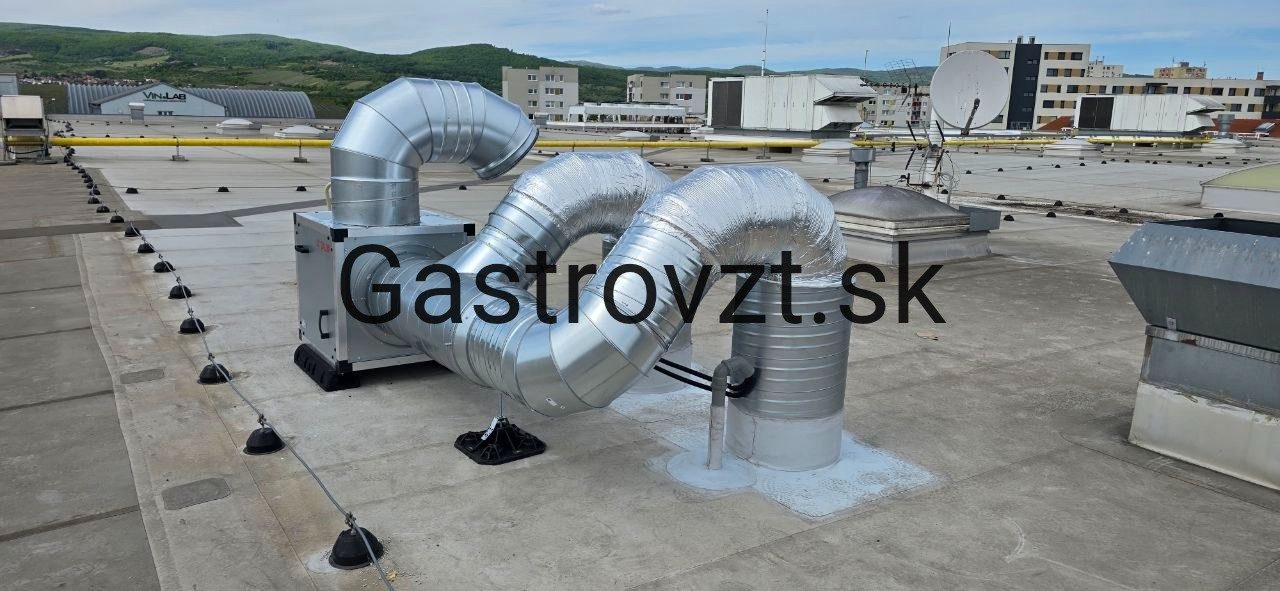

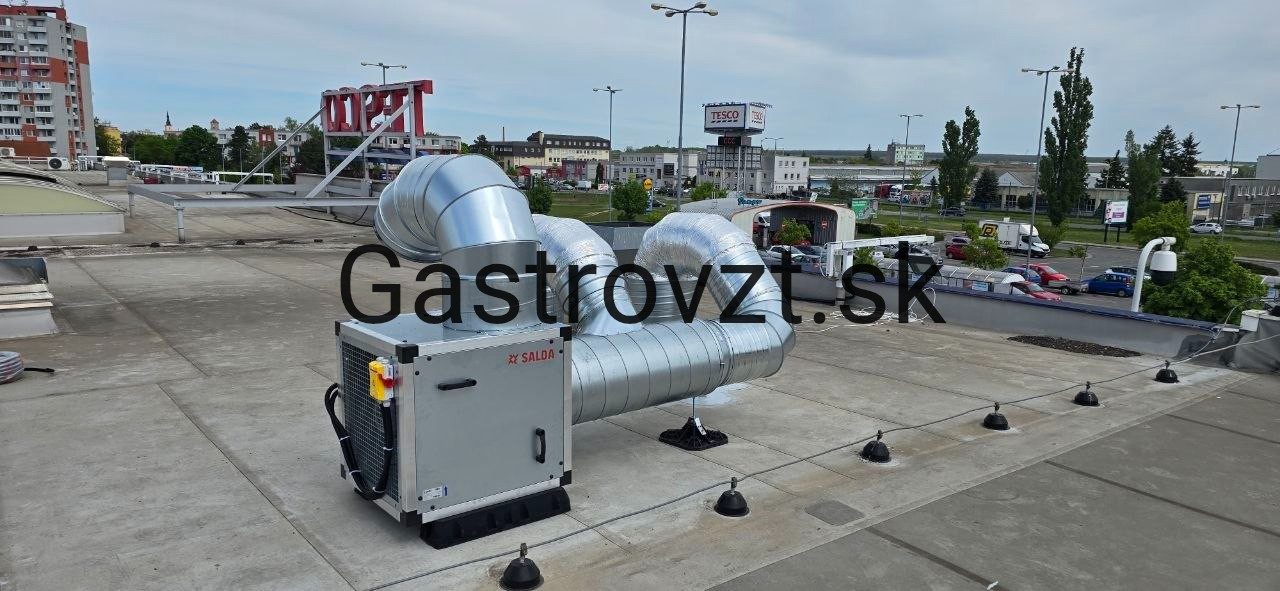

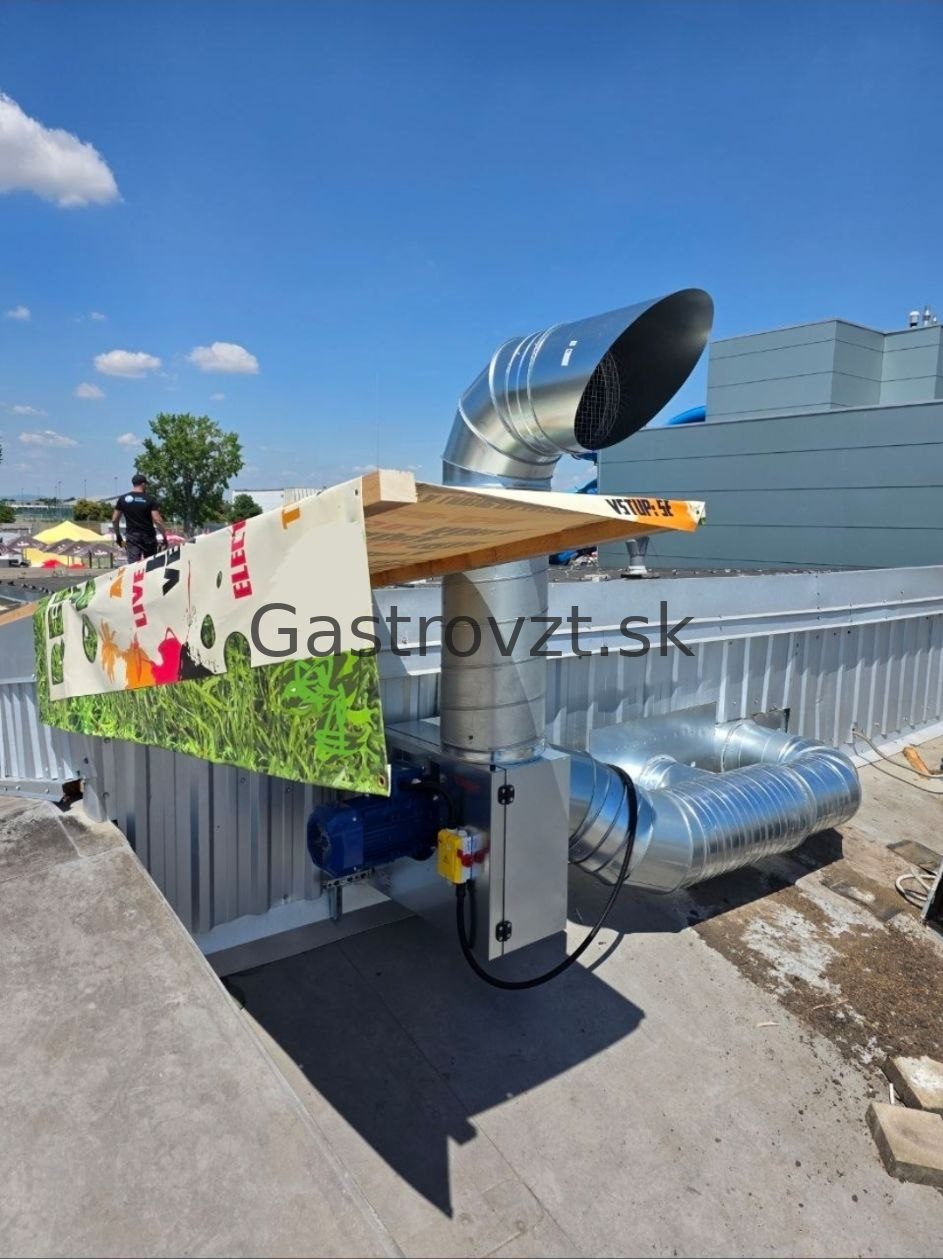

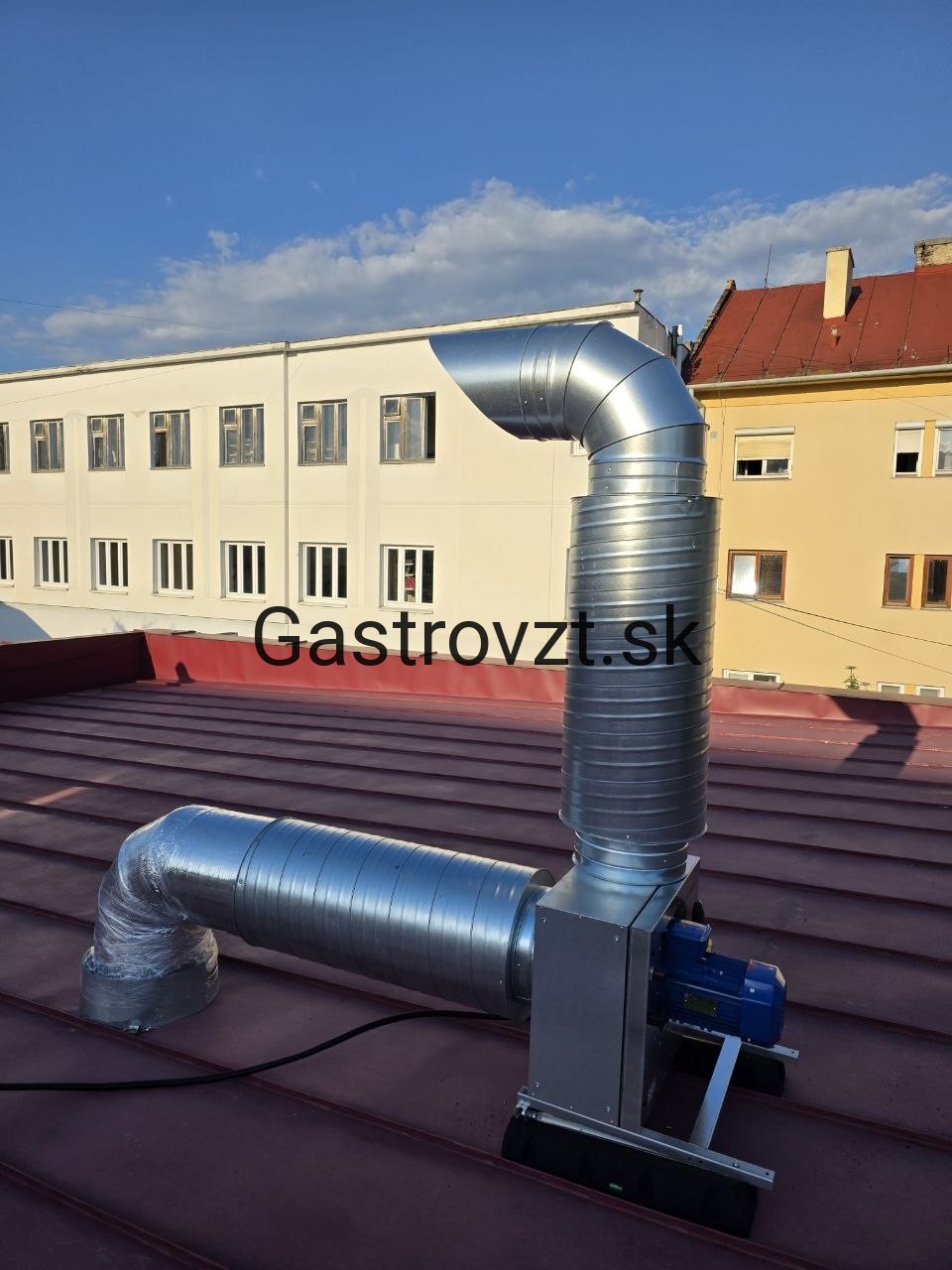

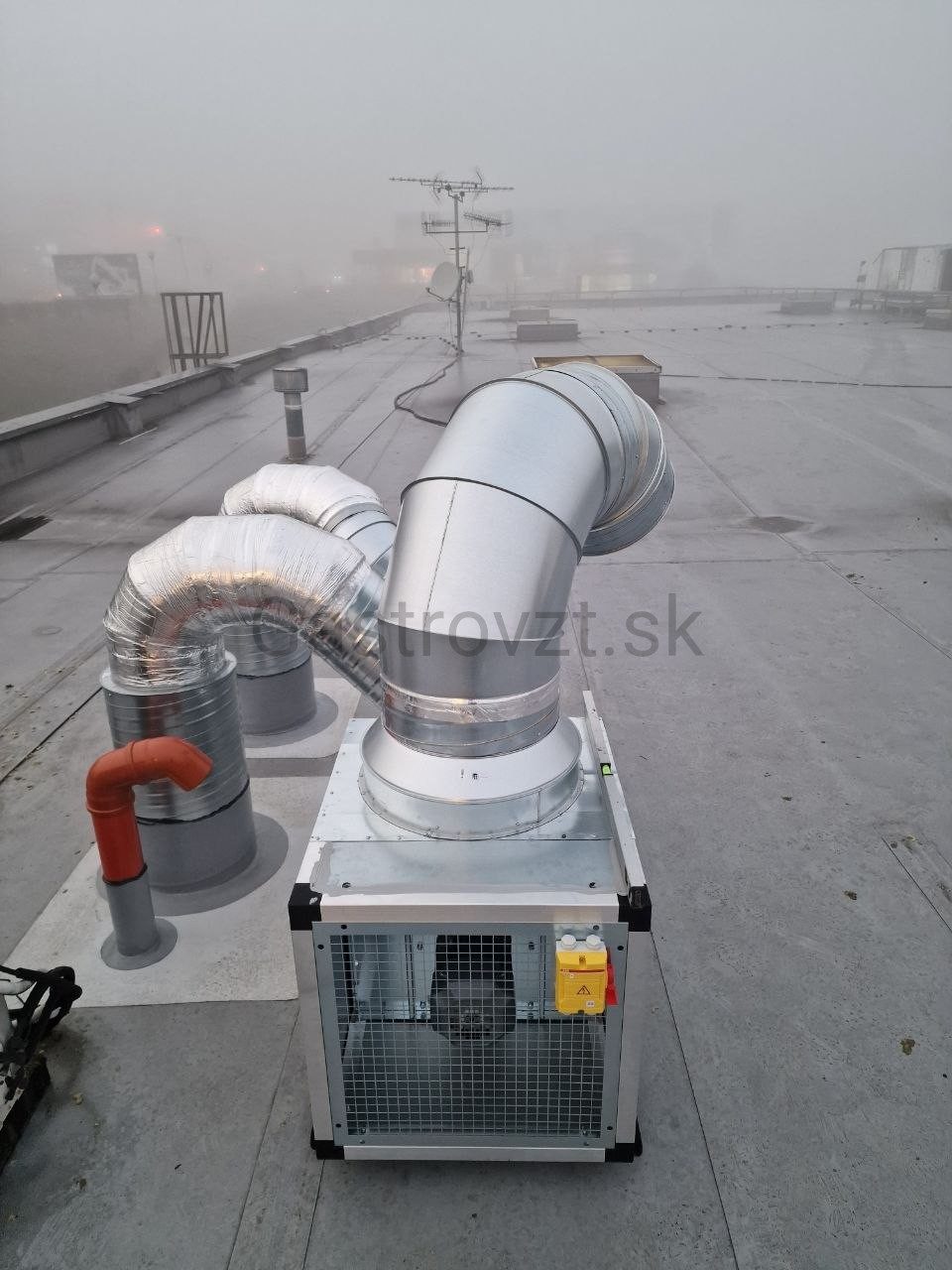

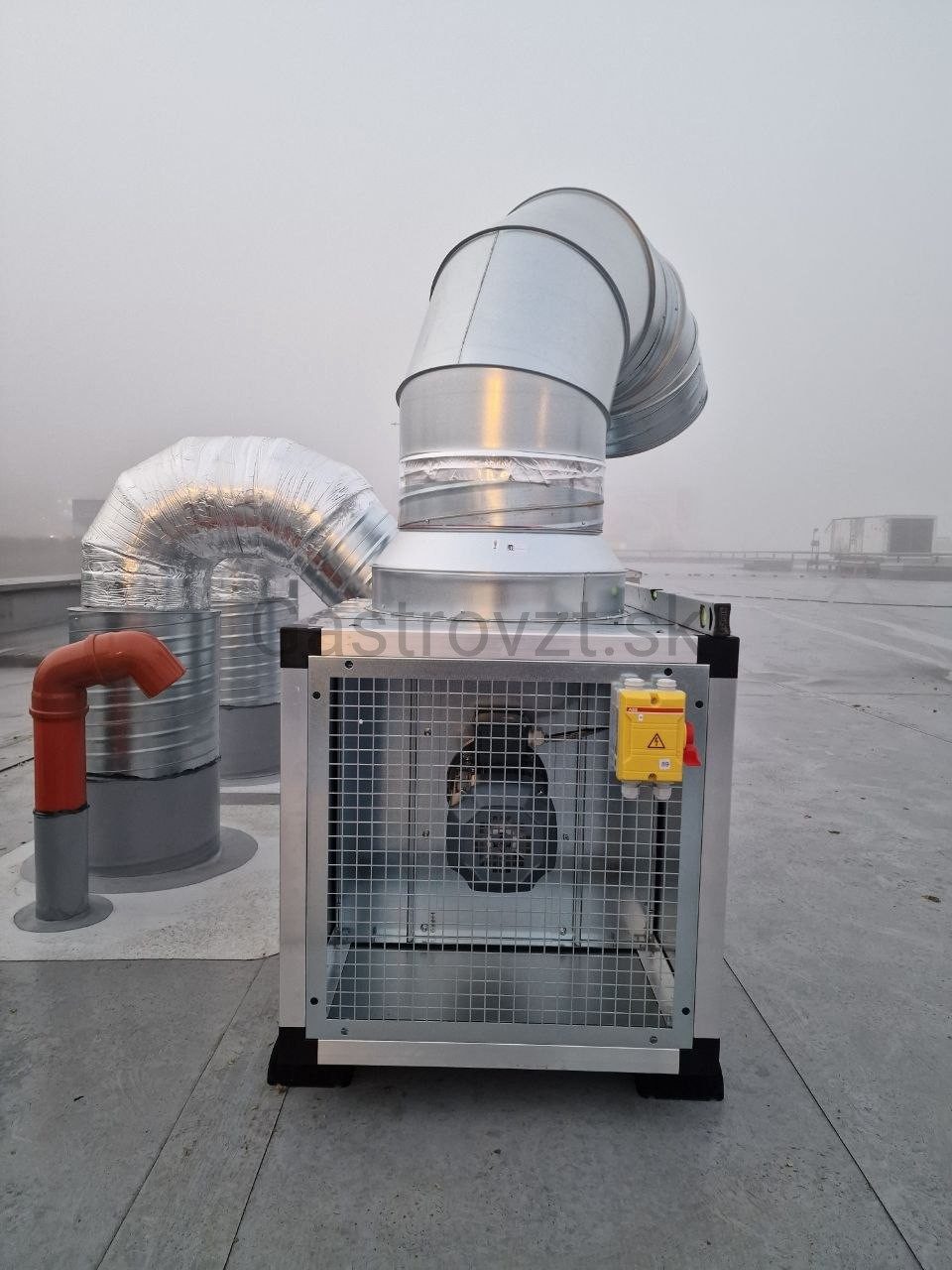

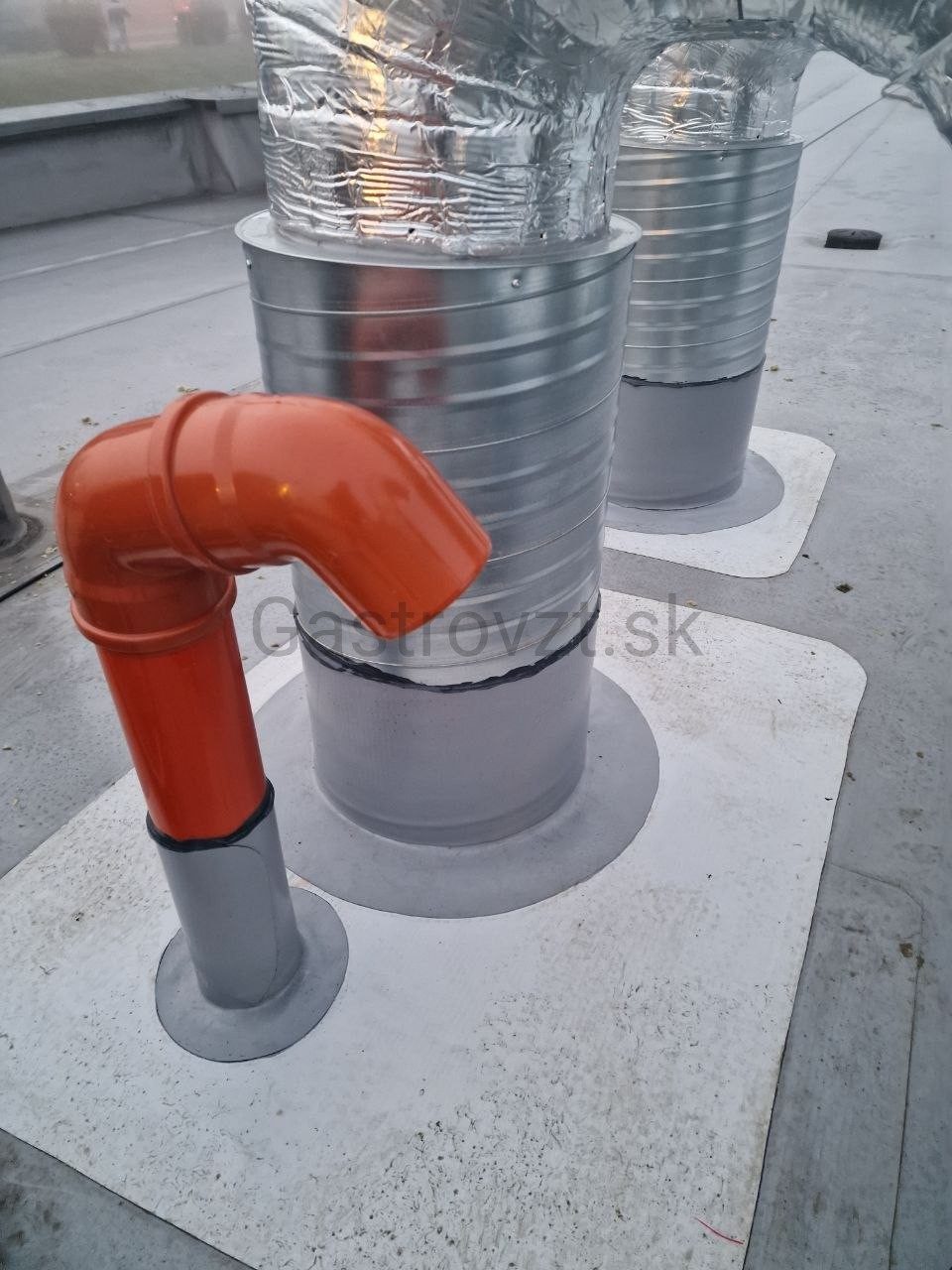

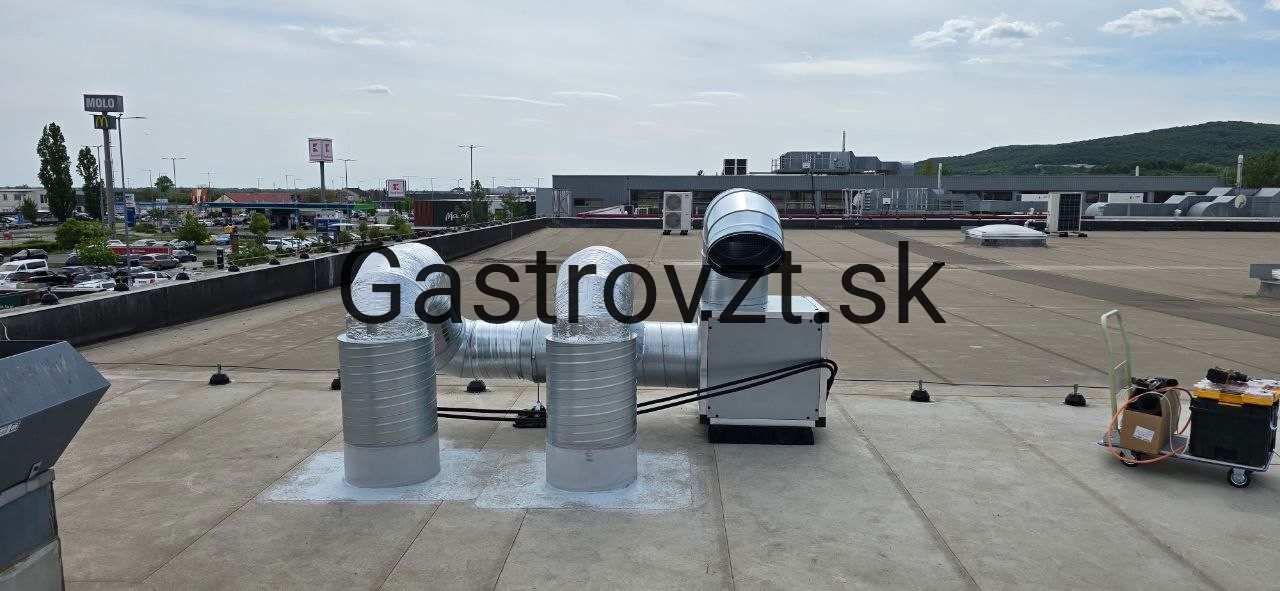

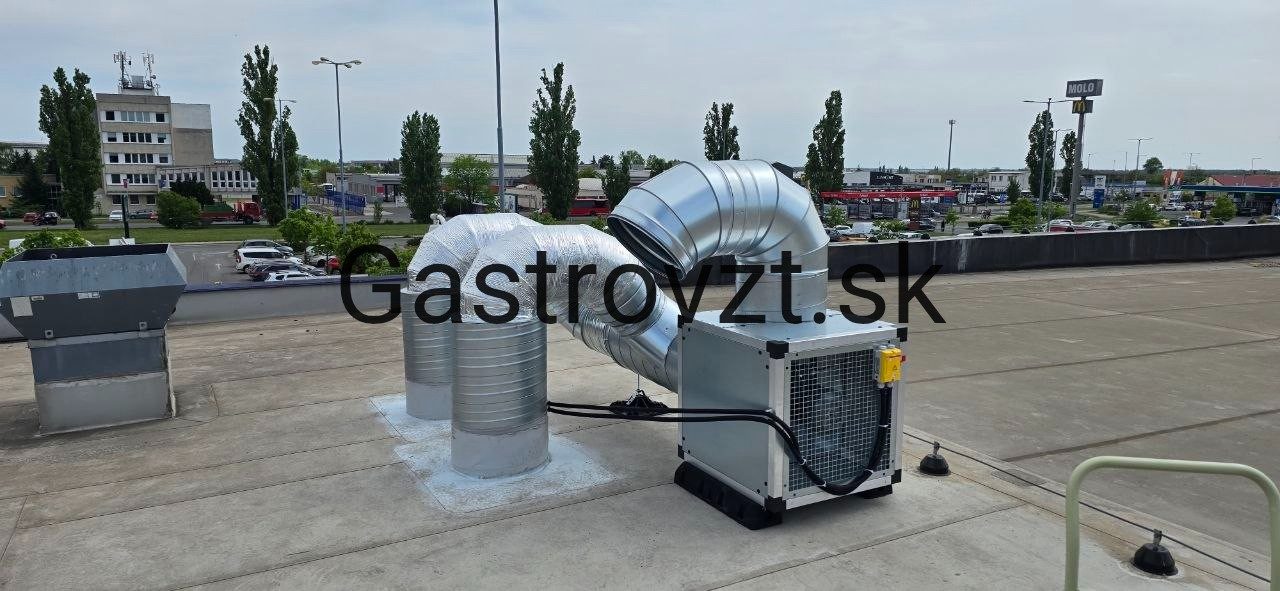

Realizácia. Ventilátor s výkonom 7800 m³/h stojí na streche na antivibračných pätkách, mimo priestoru kuchyne — v hale tak nie je počuť motor. Prestupy cez strechu sú utesnené, potrubie zaizolované. Zákazník je s výsledkom spokojný.

Zadanie. Prevádzka v obchodnom dome znamená dve veci naraz: kuchyňa musí odsávať naplno a do jedálne nesmie ísť žiadny pach. Riešenie preto nekončí digestormi — rovnako dôležitý je prívod vzduchu, a to na oboch stranách.

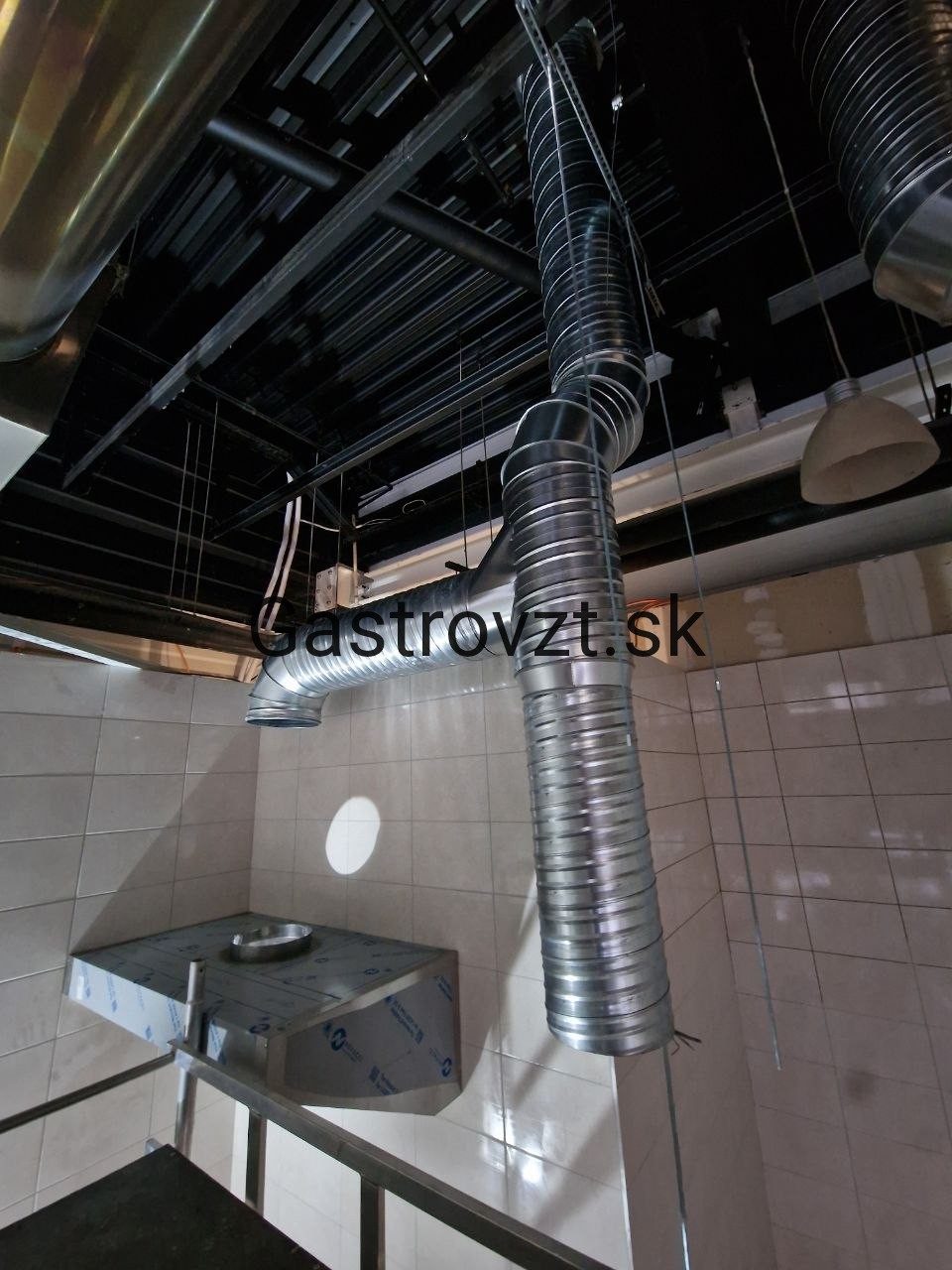

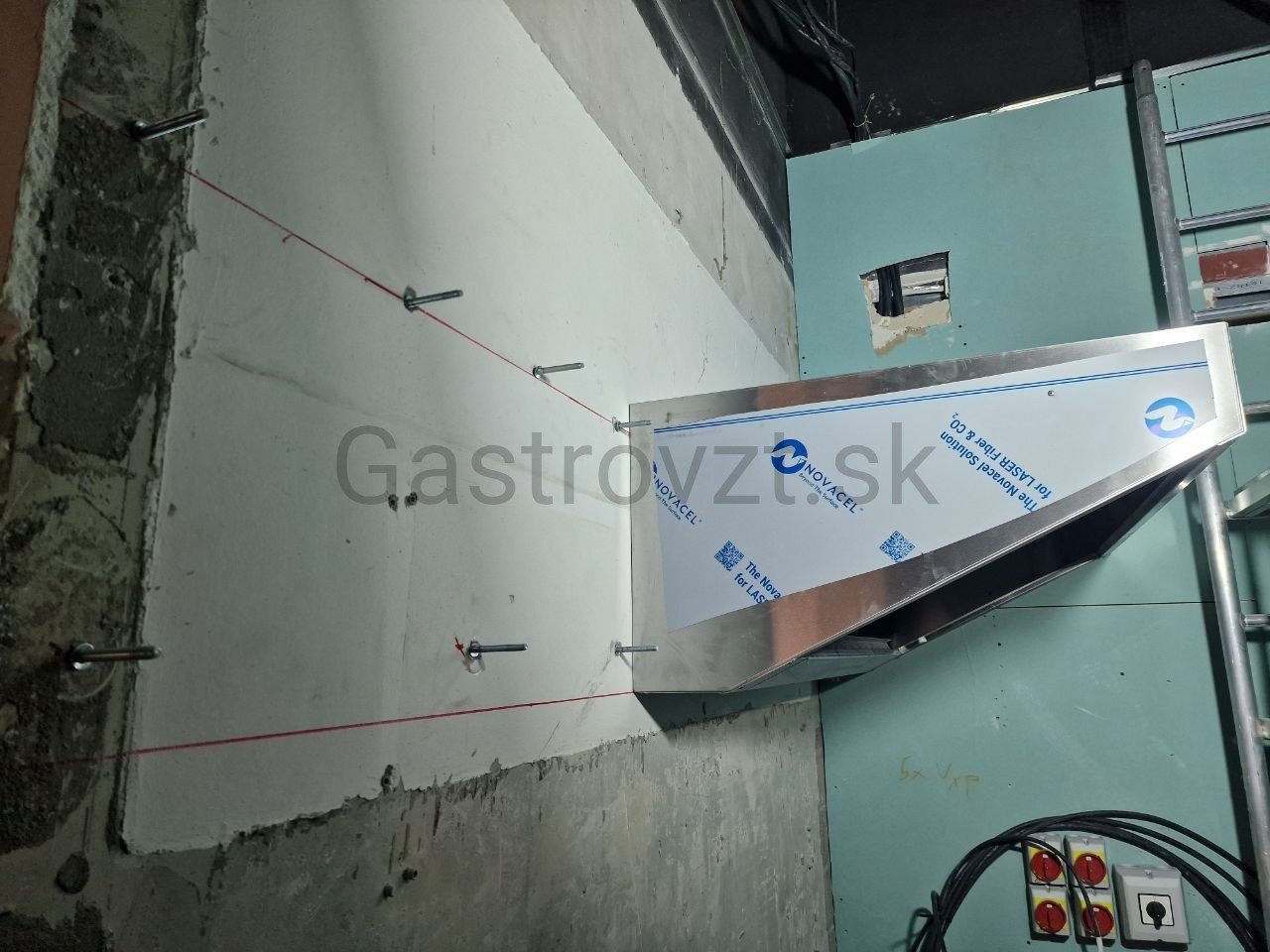

Odsávanie. Štyri digestory nad varnými zónami, zvedené na jeden kuchynský ventilátor umiestnený na streche budovy. Motor mimo prevádzky znamená, že v kuchyni ani v jedálni nie je počuť hluk.

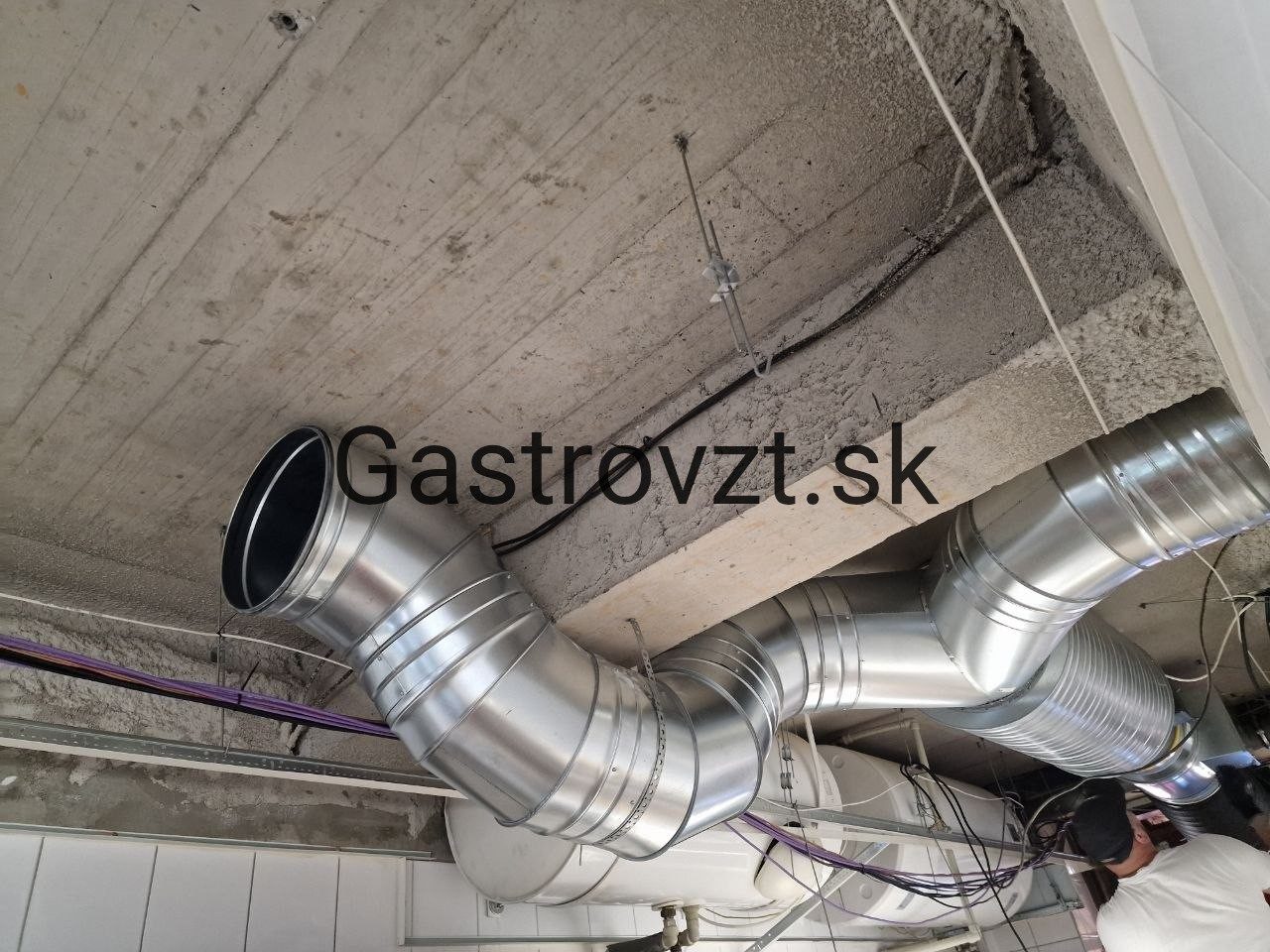

Prívod. Samostatný systém privádza čerstvý vzduch do kuchyne a druhý do jedálne. Bez toho by odsávanie vytváralo podtlak a vzduch by sa nasával spod dverí — aj s tým, čo je za nimi.

Práca v obchodnom dome. Každý zásah do strechy a do konštrukcie prechádza odsúhlasením správcu budovy. Táto časť projektu nie je vidieť na žiadnej fotke, ale v takýchto objektoch rozhoduje o termíne rovnako ako samotná montáž.

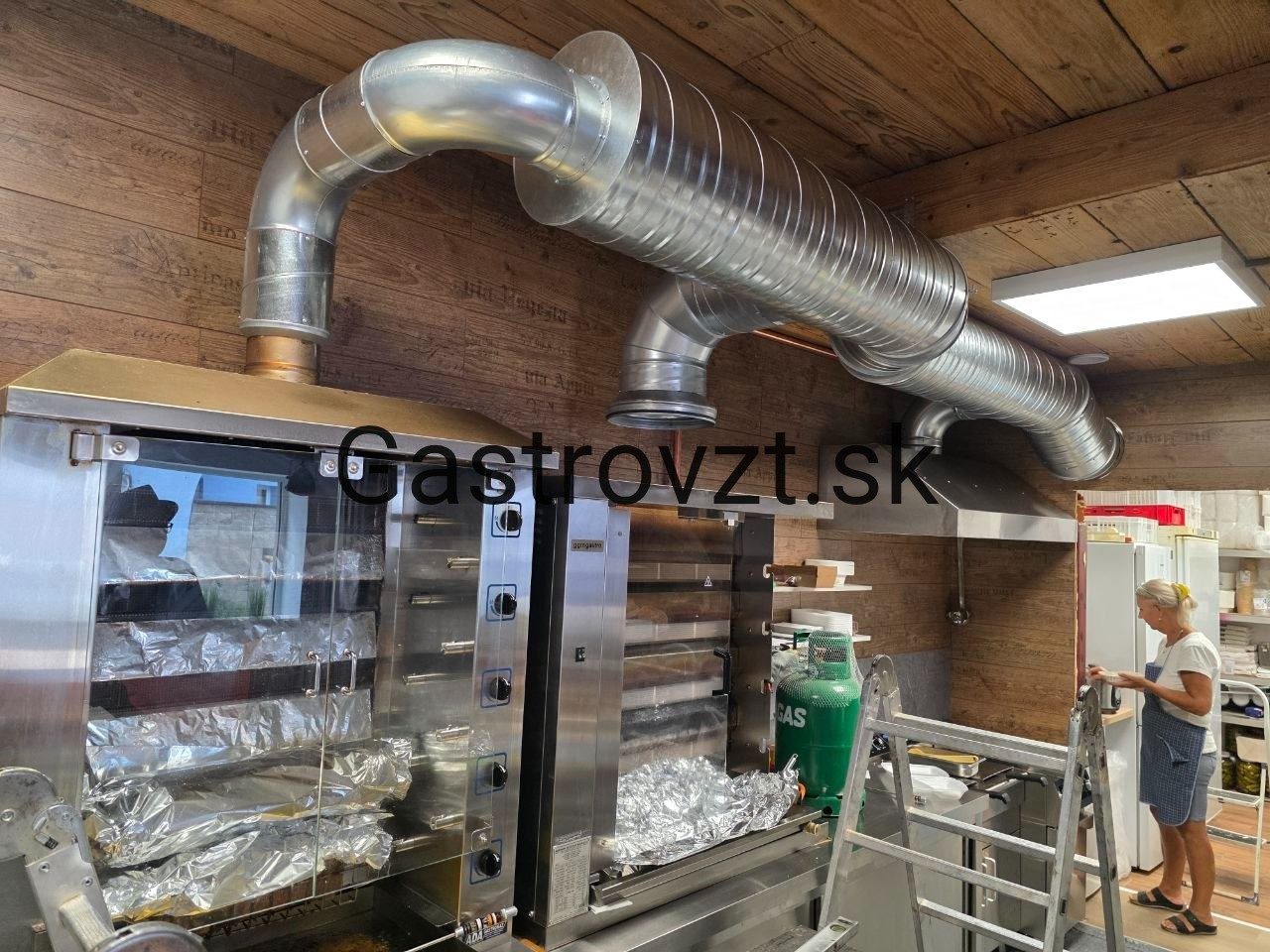

Zadanie. Prevádzka sa sťahovala zo stánku do murovaného priestoru. Vetranie bolo tým, čo v stánku nikdy poriadne nefungovalo, a majitelia nechceli, aby sa problém presťahoval s nimi. Grilovanie kurčiat znamená veľa tepla a mastných pár — bez prívodu aj odsávania sa to v malej kuchyni nedá zvládnuť.

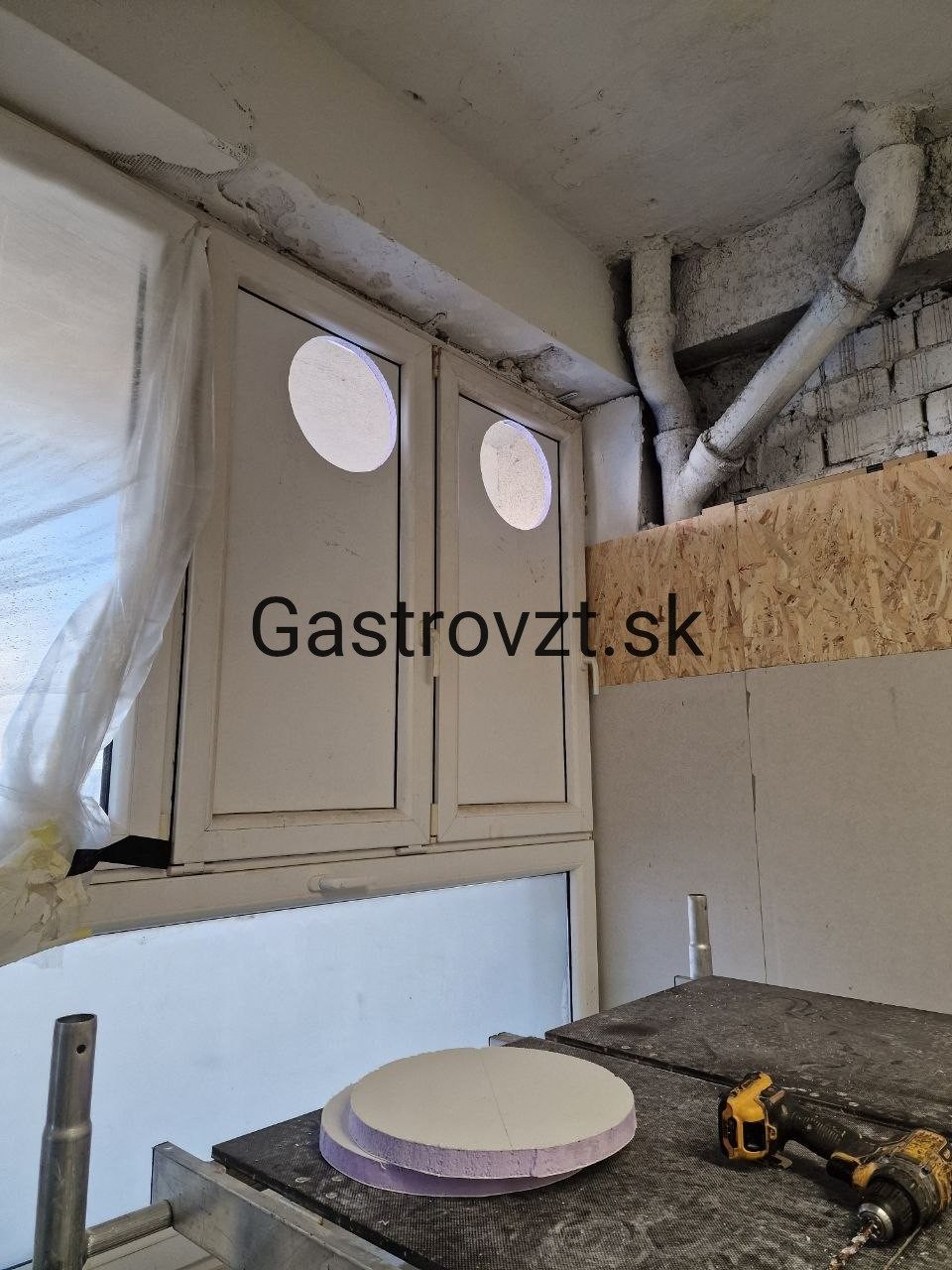

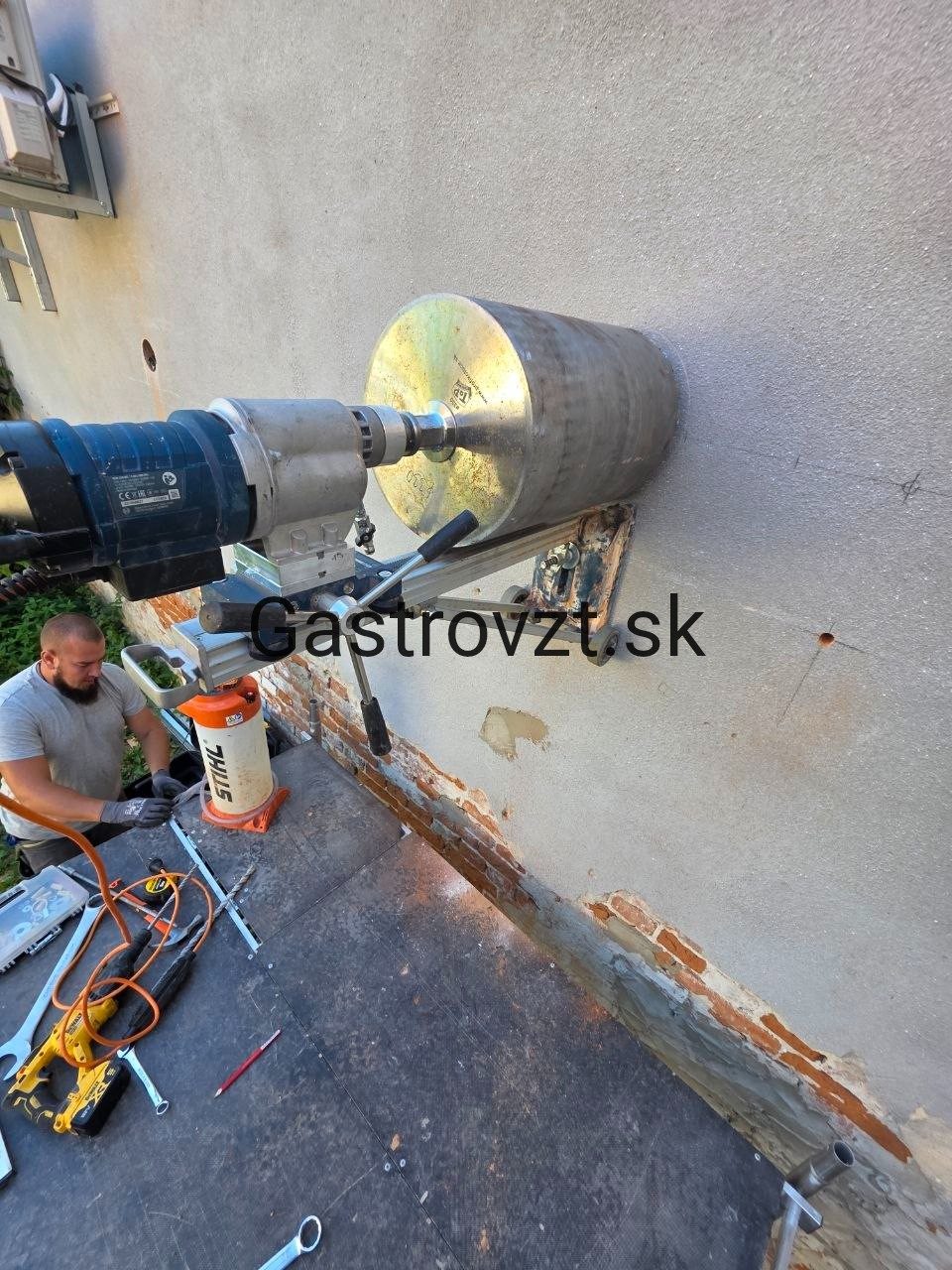

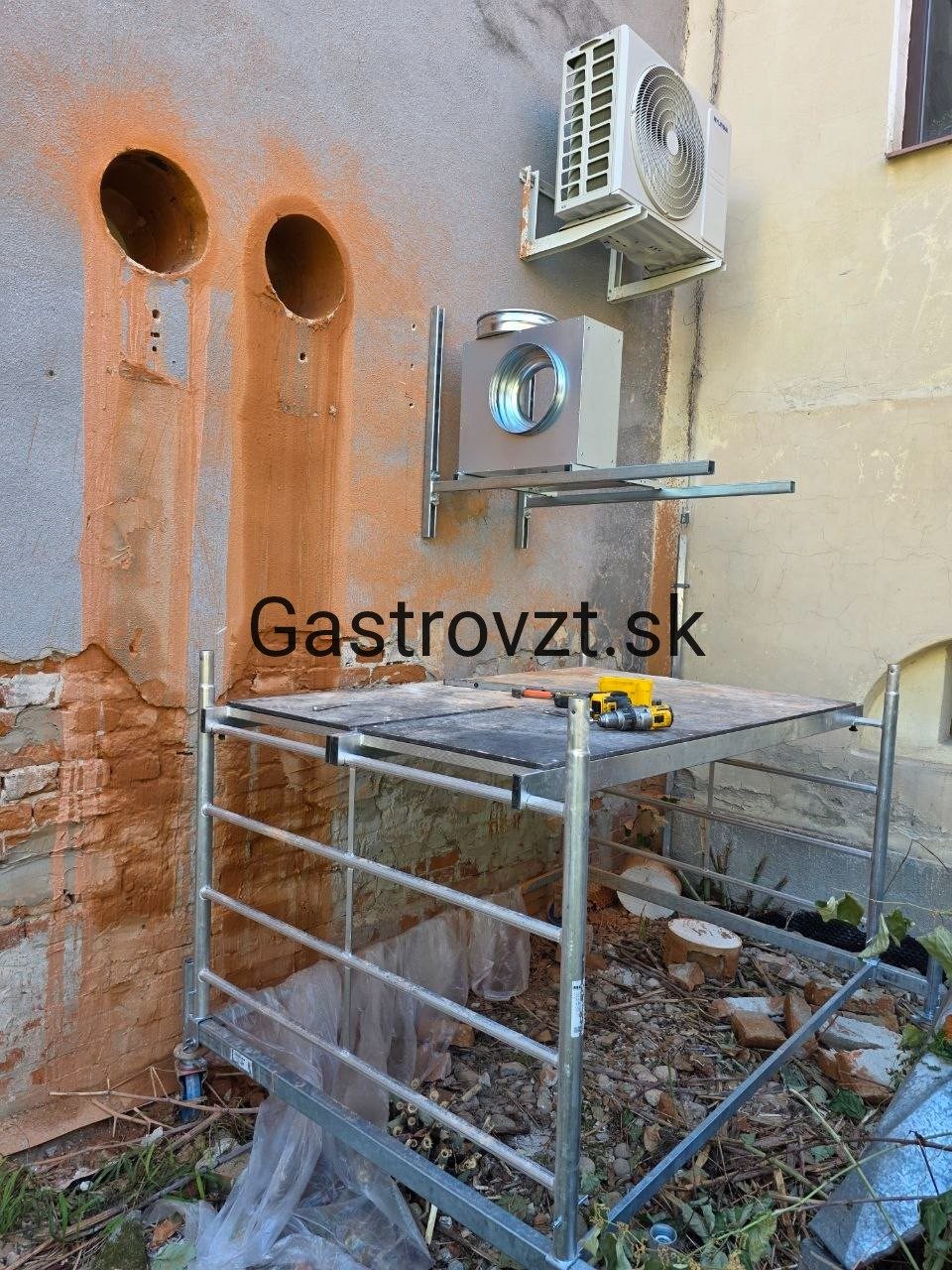

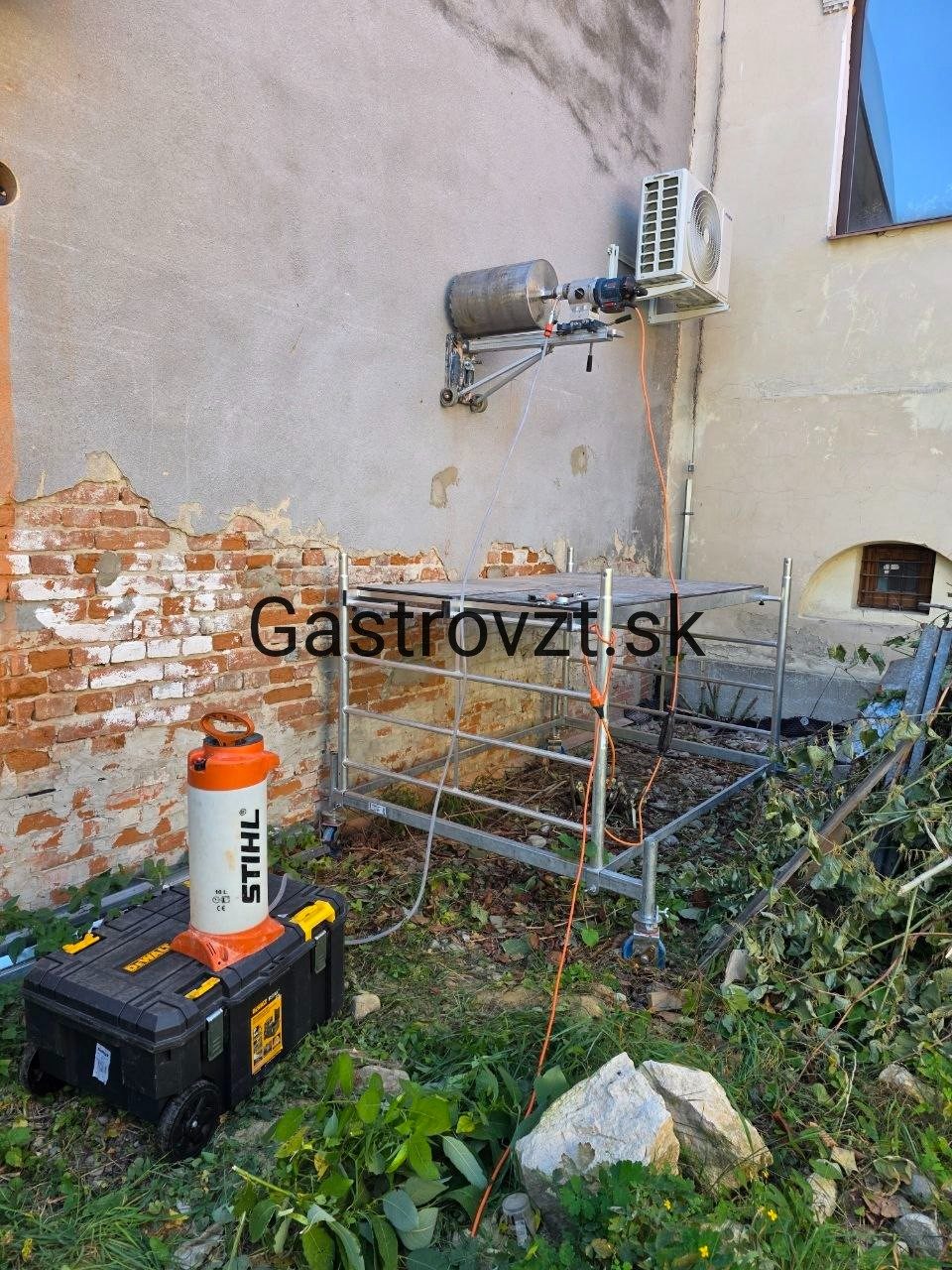

Prieraz cez stenu. Do steny som jadrovo vyvŕtal dva otvory s priemerom 330 mm a hĺbkou 650 mm. Nie sú to len diery na potrubie — priemer a hĺbka určujú, koľko vzduchu systém utiahne, a preto sa rátajú vopred, nie podľa toho, čo práve prejde.

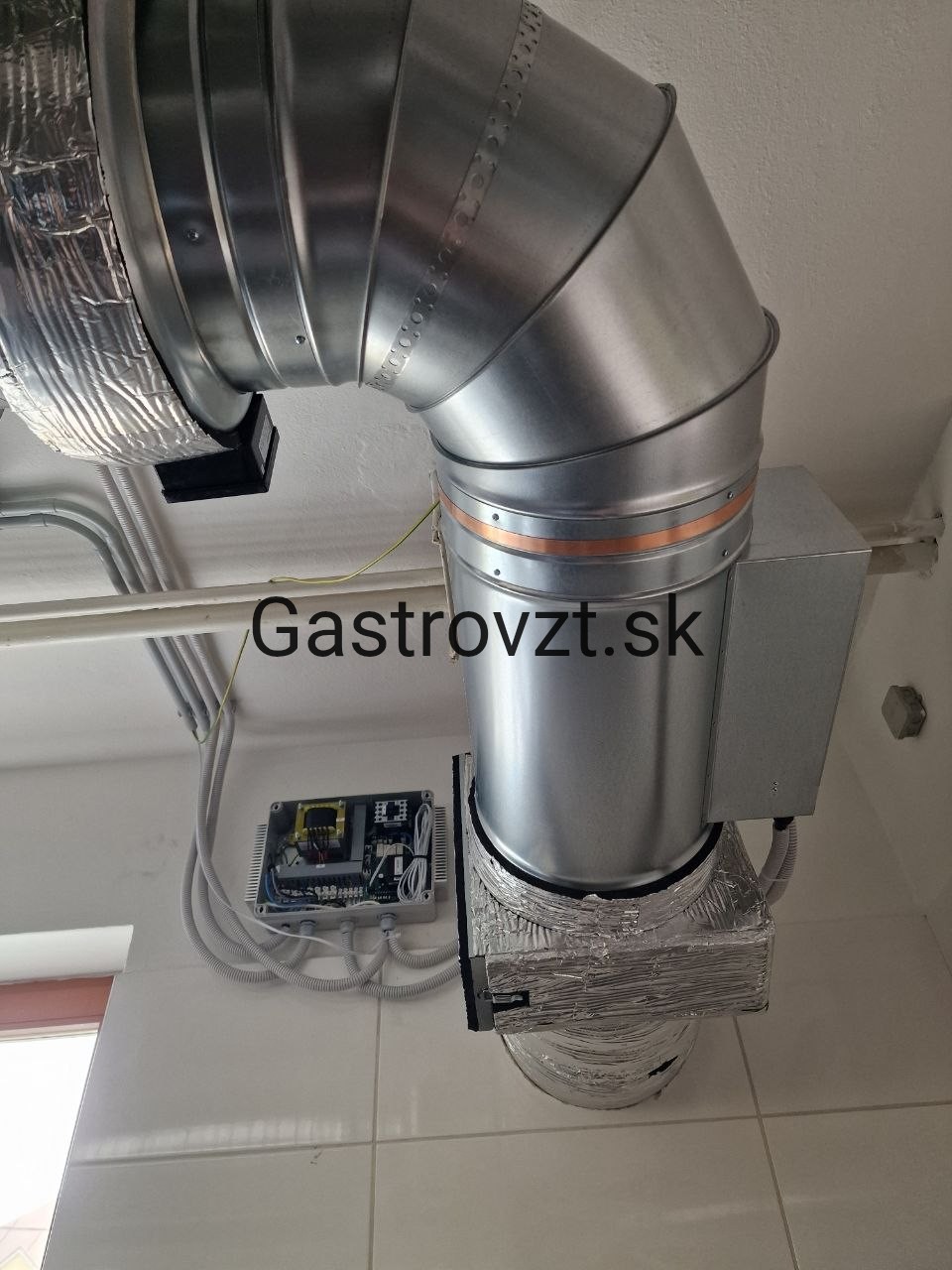

Prívod. Do prvého otvoru som osadil prívodný systém — filter, spätný ventil a vonkajšiu mriežku. Filter drží nečistoty zvonku, spätný ventil bráni tomu, aby sa cez vypnutý systém vracal vzduch a chlad z ulice do kuchyne.

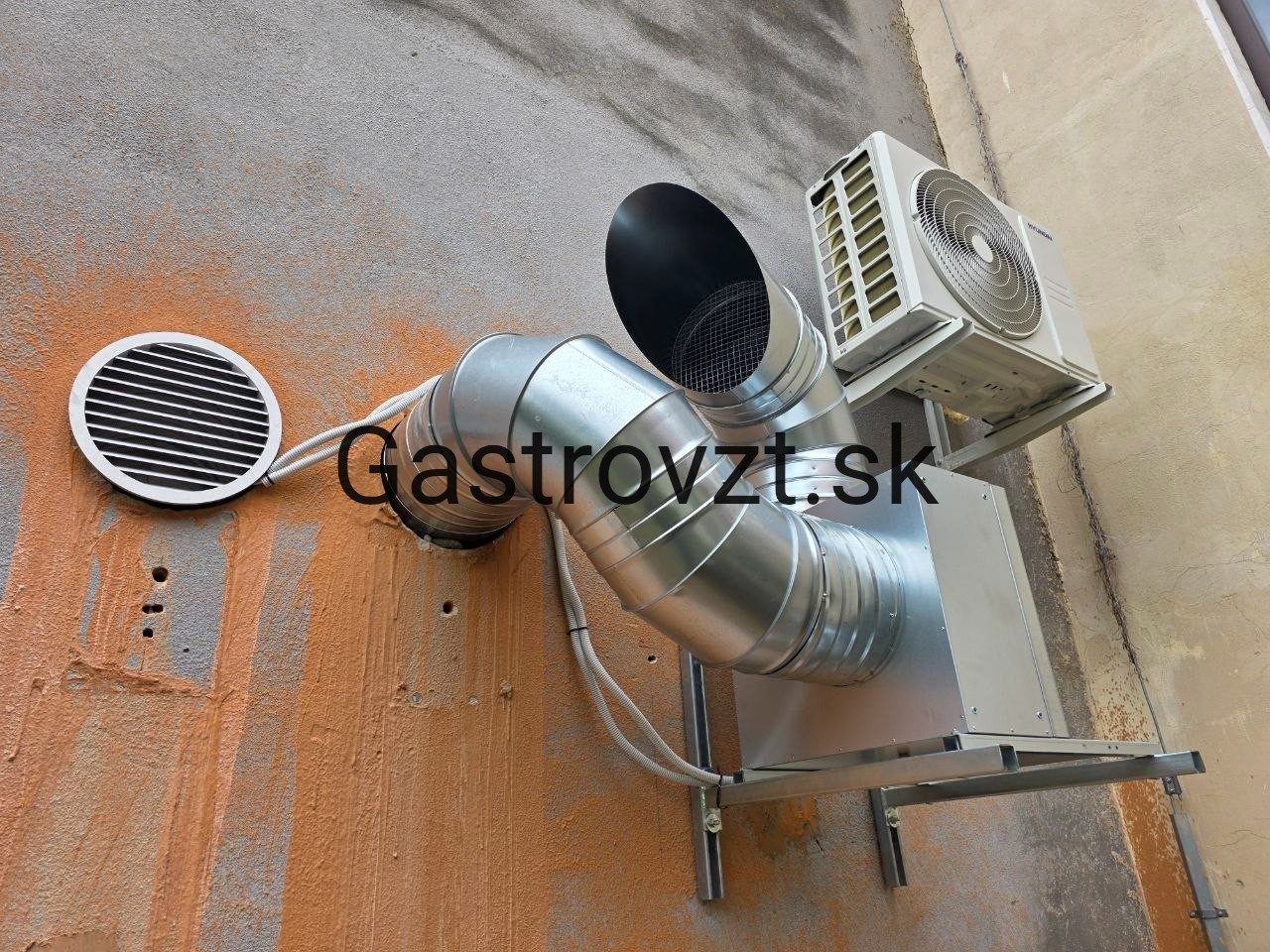

Odsávanie. Cez druhý otvor vedie odsávacia vetrania s ventilátorom umiestneným na fasáde, mimo priestoru kuchyne. Motor vonku znamená, že v malej prevádzke nie je počuť hluk a na údržbu je prístupný zvonku.

Ako to dopadlo. Od obhliadky po hotovú montáž prešiel jeden týždeň. Prevádzka je spokojná — a to je pri malom rodinnom podniku, kde majiteľ stojí v kuchyni sám, to jediné meradlo, ktoré platí.

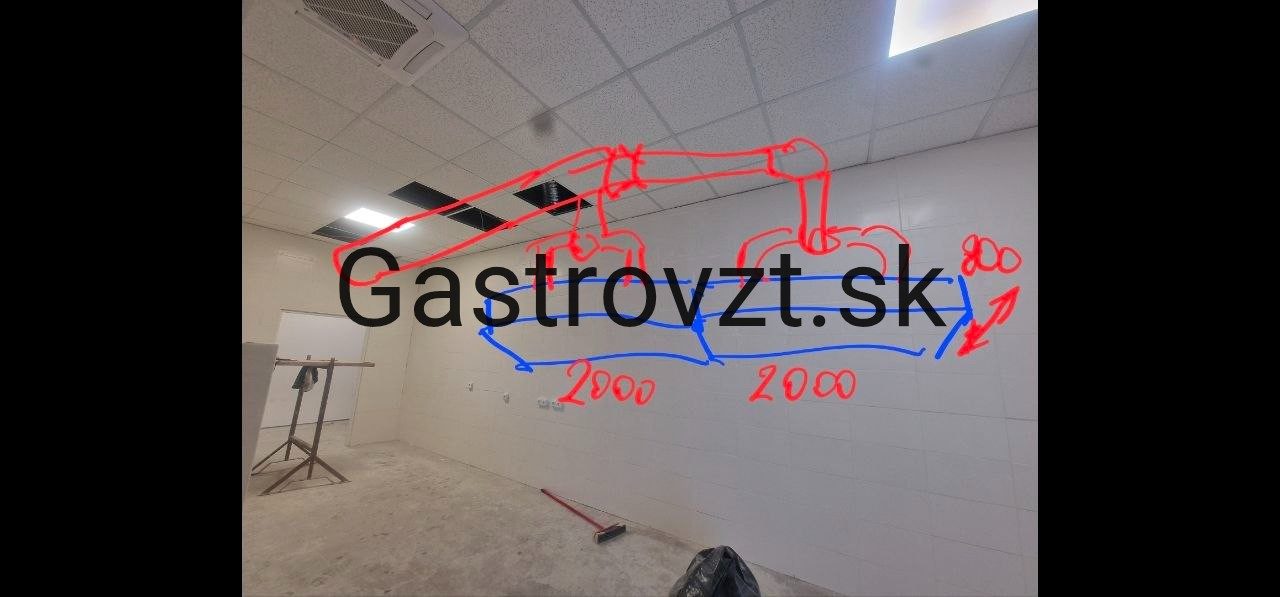

Návrh na mieste. Rozmery a trasu som zakreslil priamo na stenu prevádzky — digestor 2000 + 2000 mm a vývod smerom k stropu. Zákres na mieste je rýchlejší než papier a hneď ukáže, čo do priestoru sadne a čo nie.

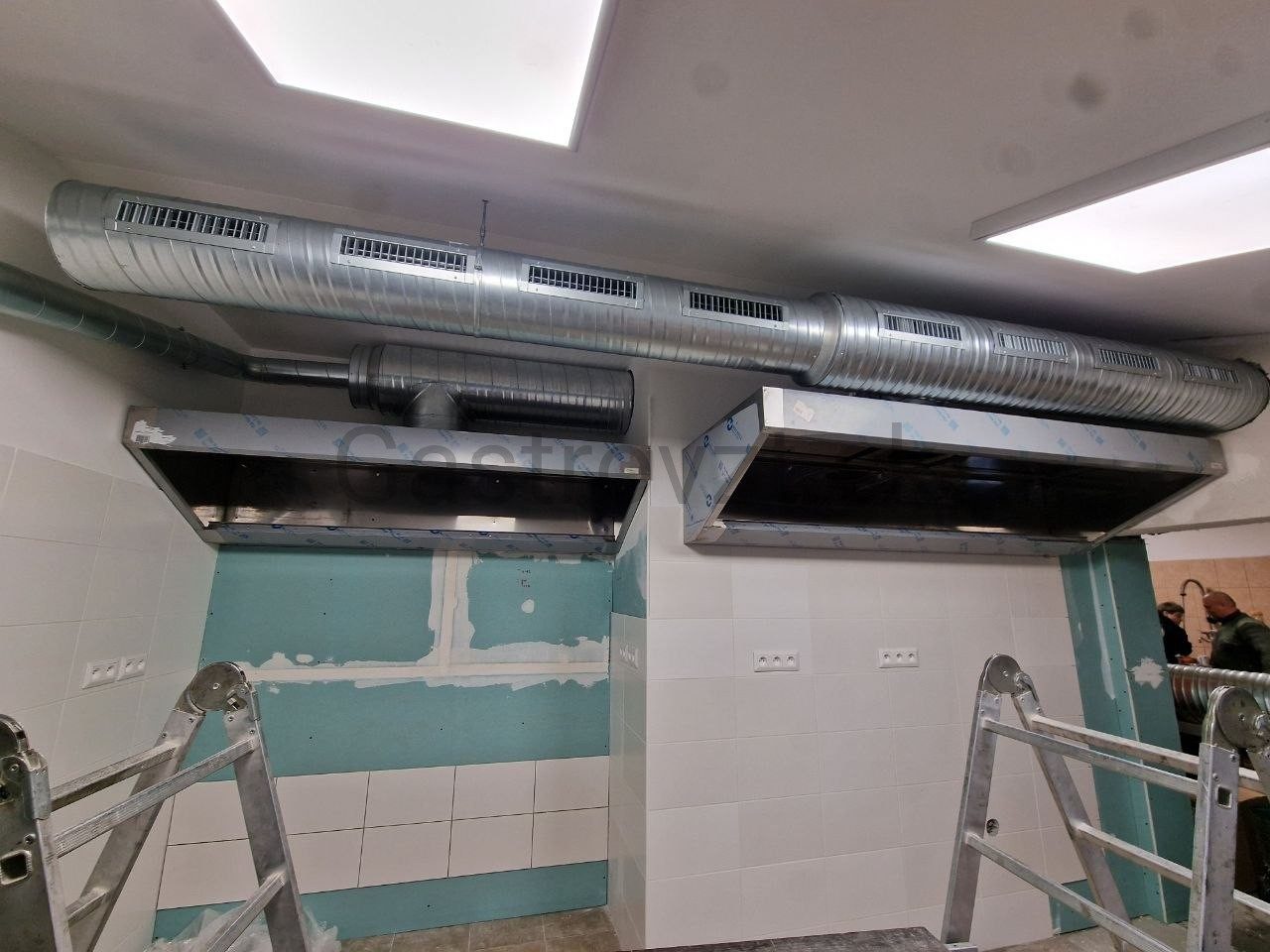

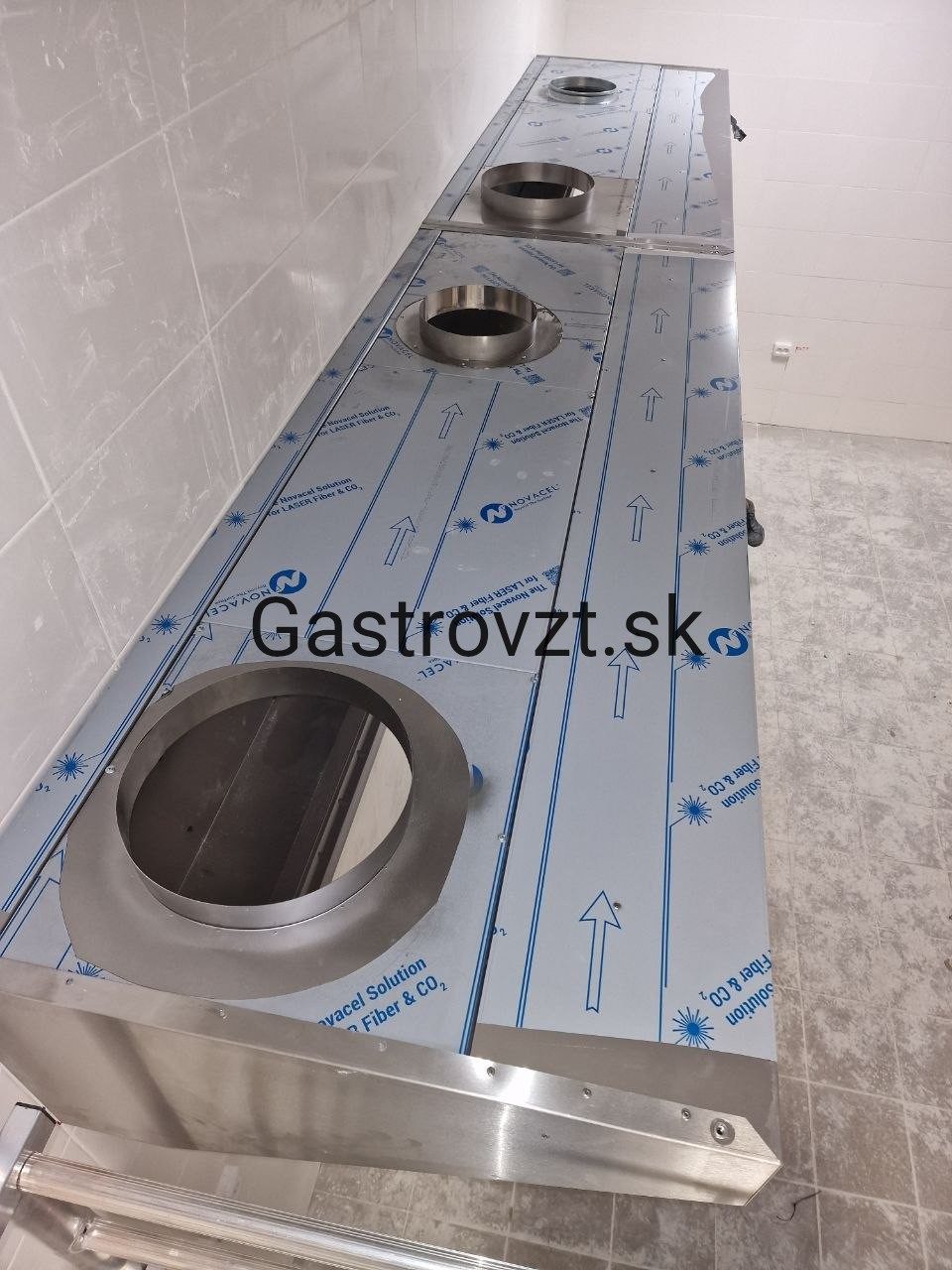

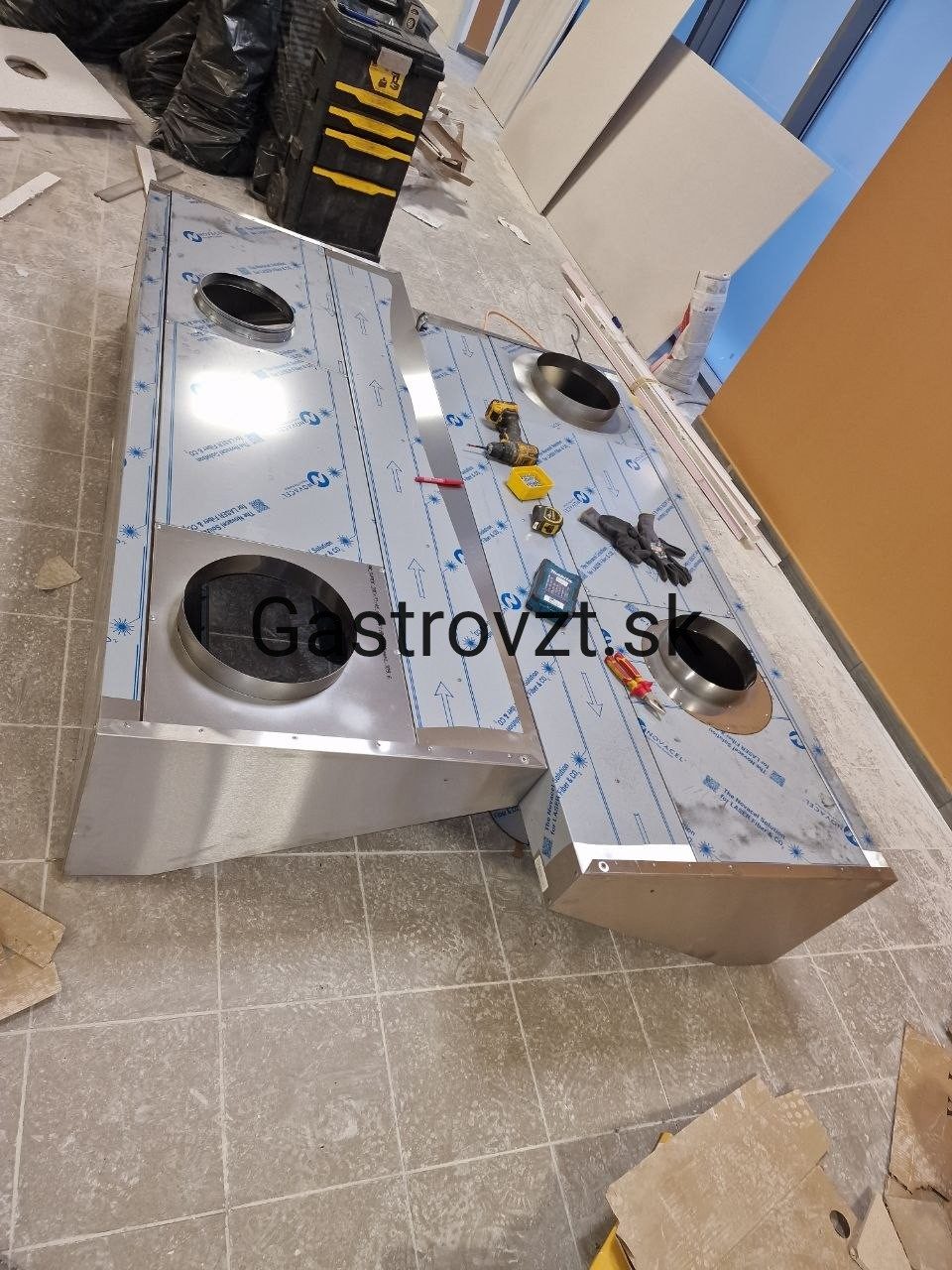

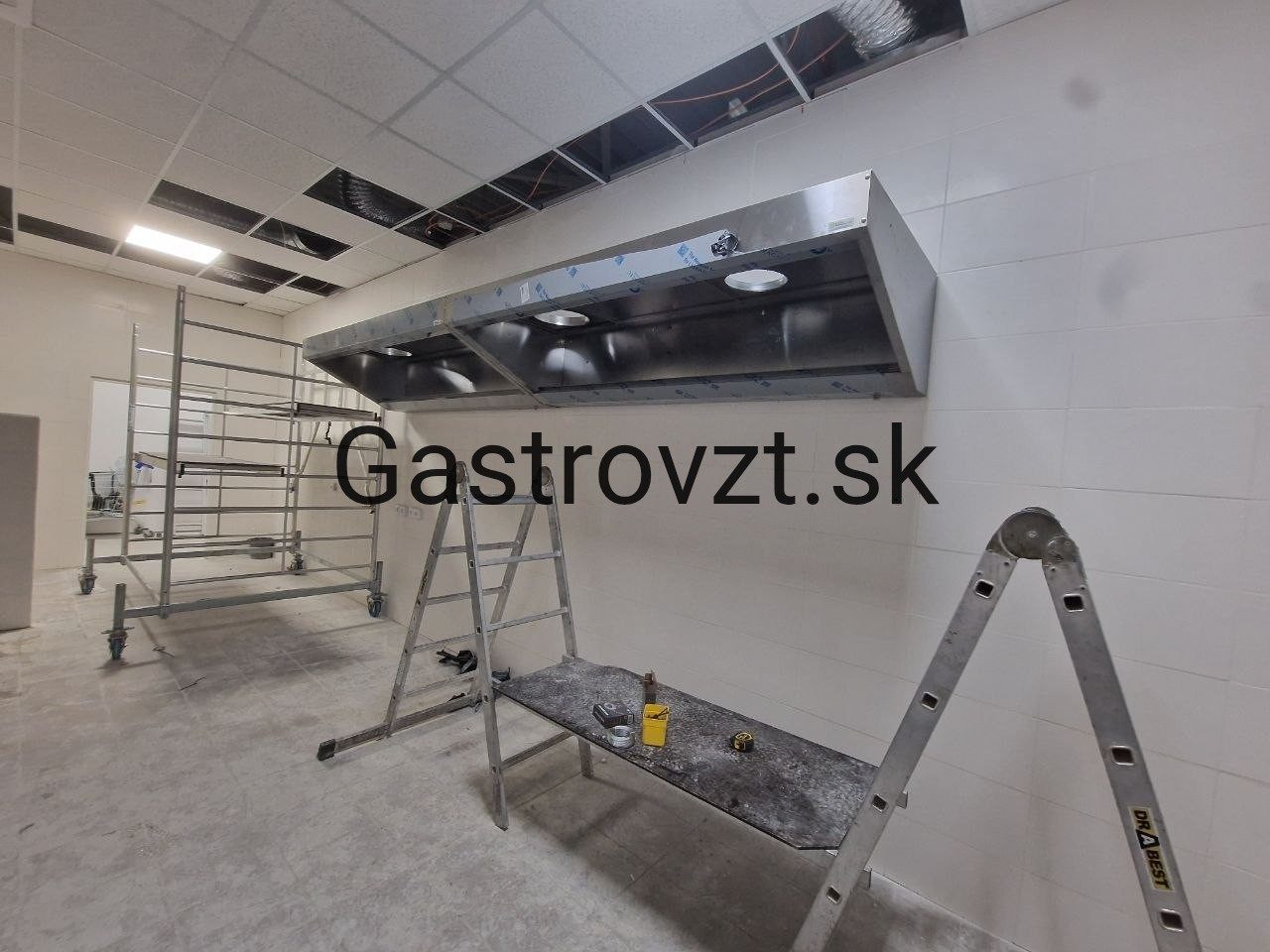

Odsávanie so štyrmi napojeniami. Nástenné digestory som na odsávací digestor napojil štyrmi samostatnými hrdlami, nie jedným. Ťah sa tak rozloží rovnomerne po celej dĺžke a odsávanie nie je silnejšie v strede a slabšie na krajoch.

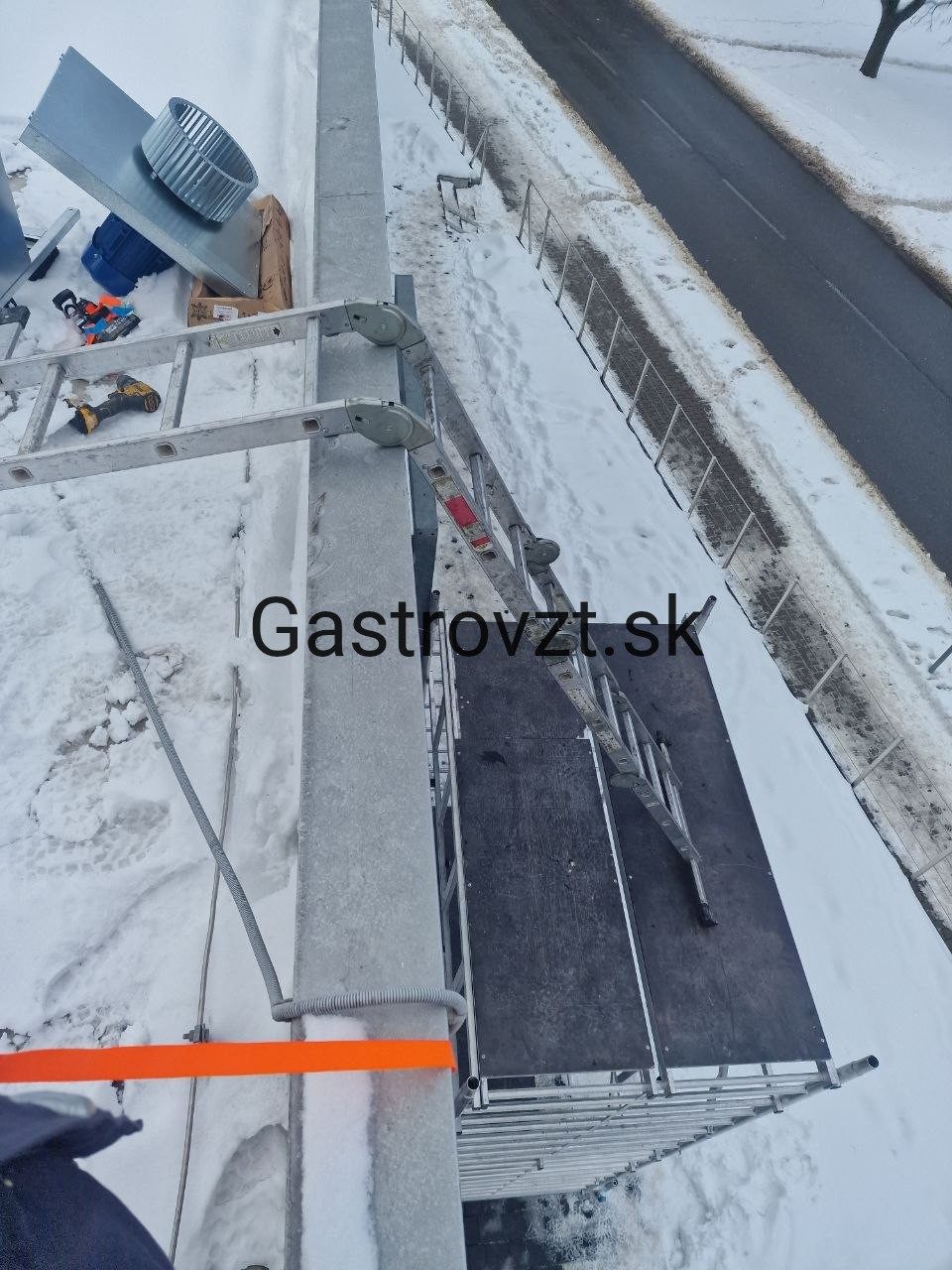

Ventilátor na streche. Motor je mimo priestoru kuchyne — v prevádzke nie je počuť hluk a na údržbu je prístupný zvonku. Na jeho vyzdvihnutie na strechu sme museli postaviť lešenie.

Prívod. K odsávaniu patrí prívod vzduchu — bez neho by systém vytváral podtlak a nedosiahol výkon, ktorý má na štítku.

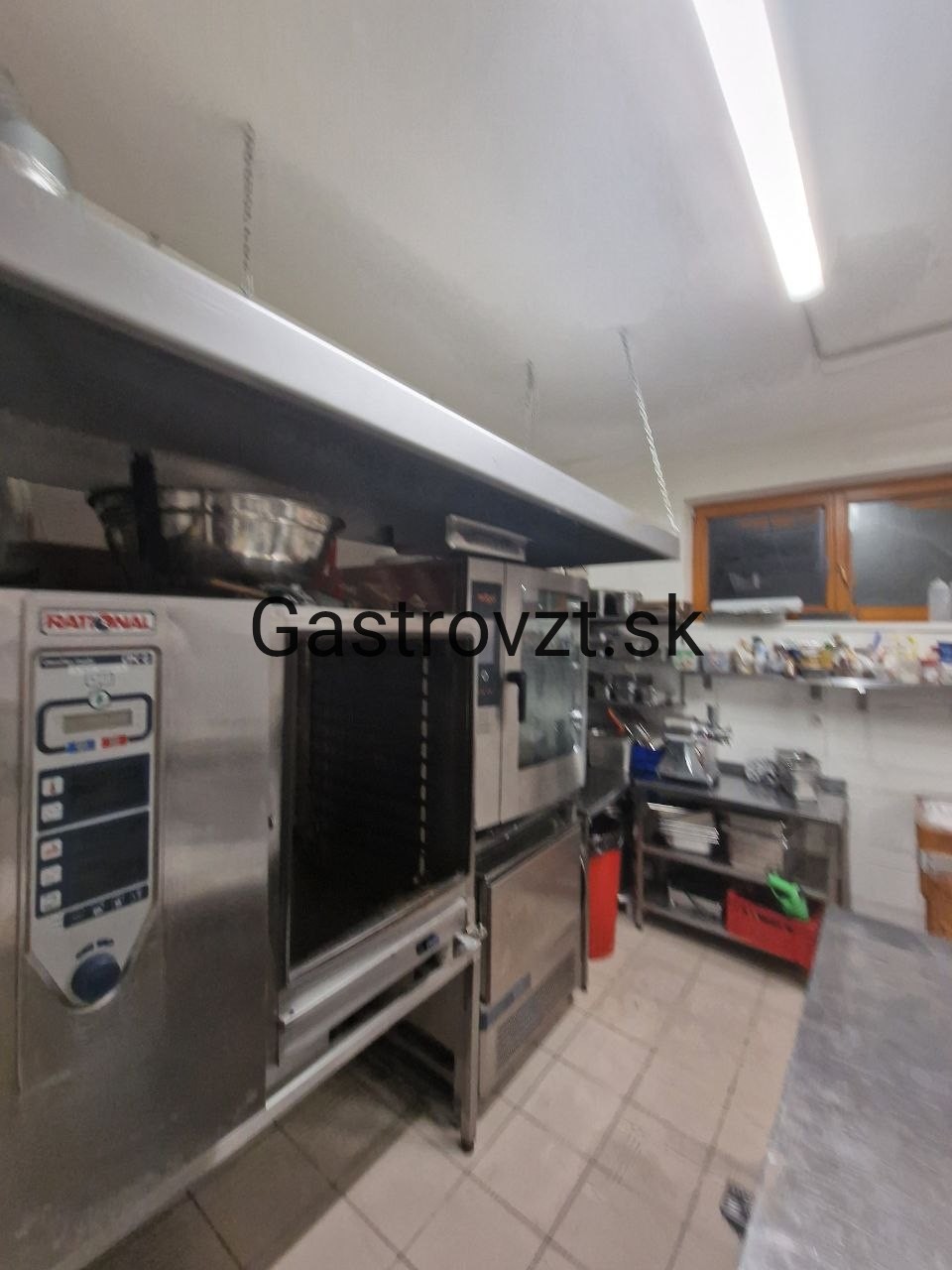

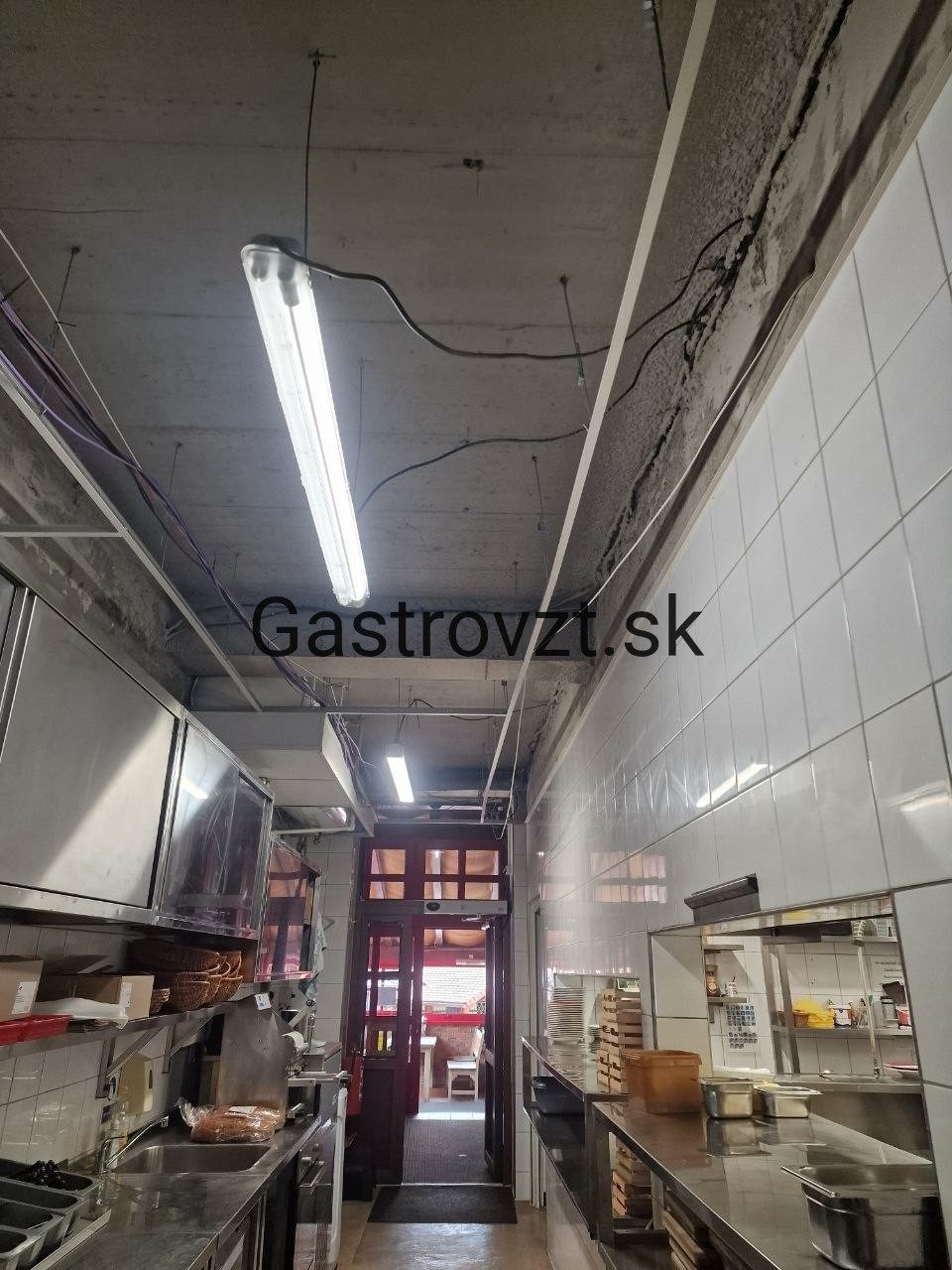

Čo som našiel. Jeden kanálový ventilátor, na papieri výkonný. V praxi slabý ťah. Dôvod je vždy ten istý: ventilátor je len jedna časť sústavy. Ak zvyšok nesedí — nesprávny typ, nevhodné vedenie, chýbajúci prívod vzduchu — štítkový výkon neznamená nič.

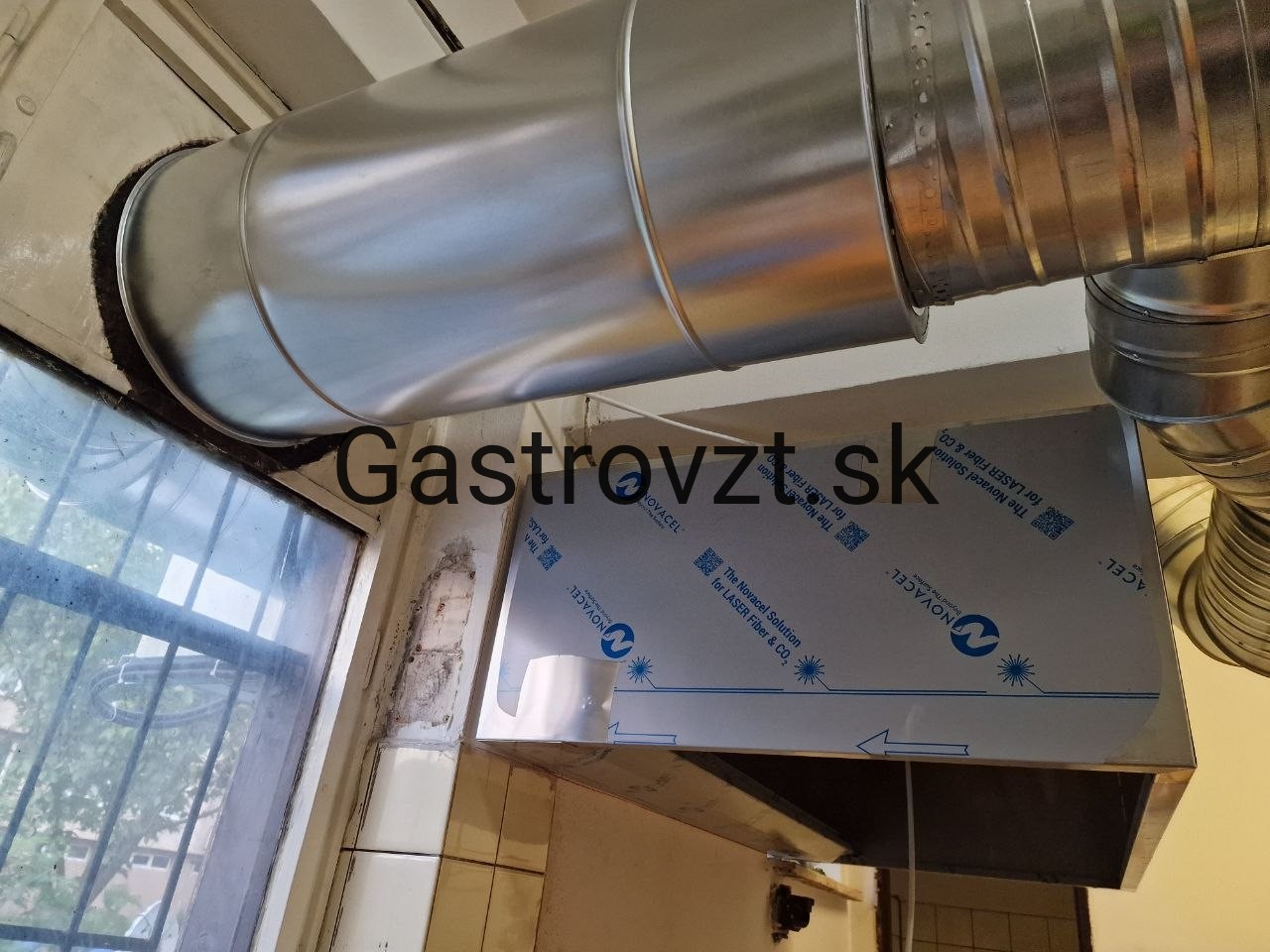

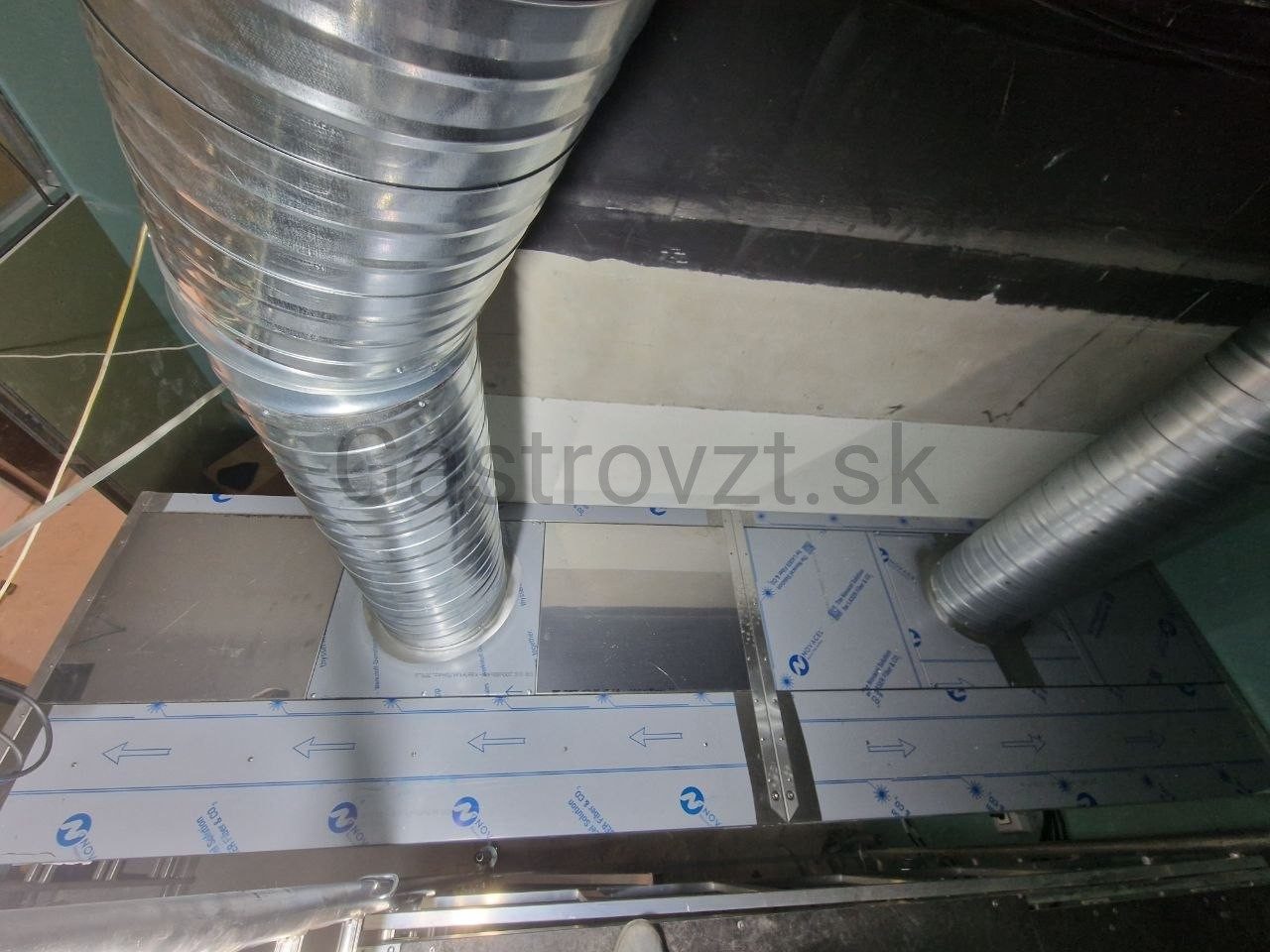

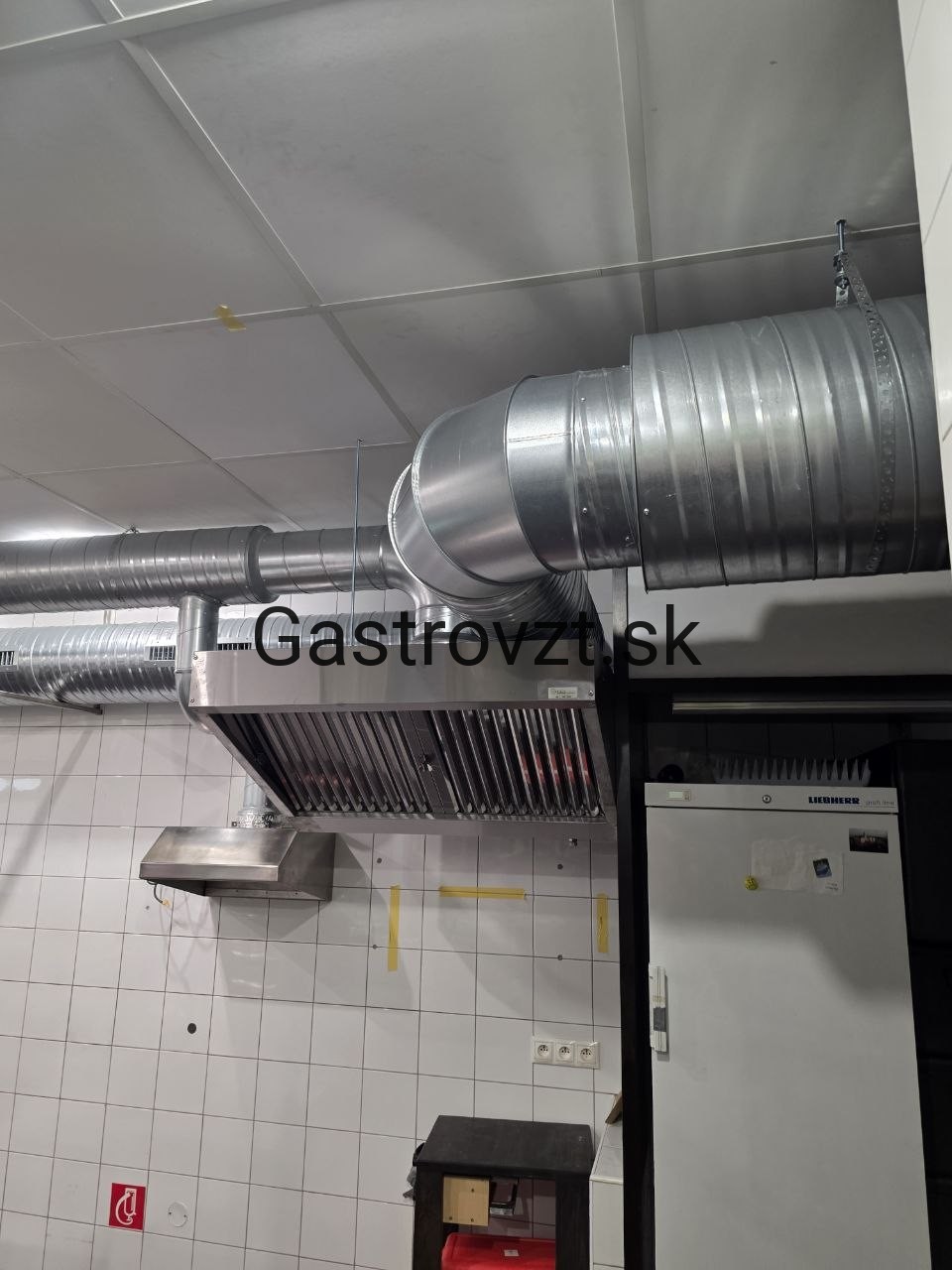

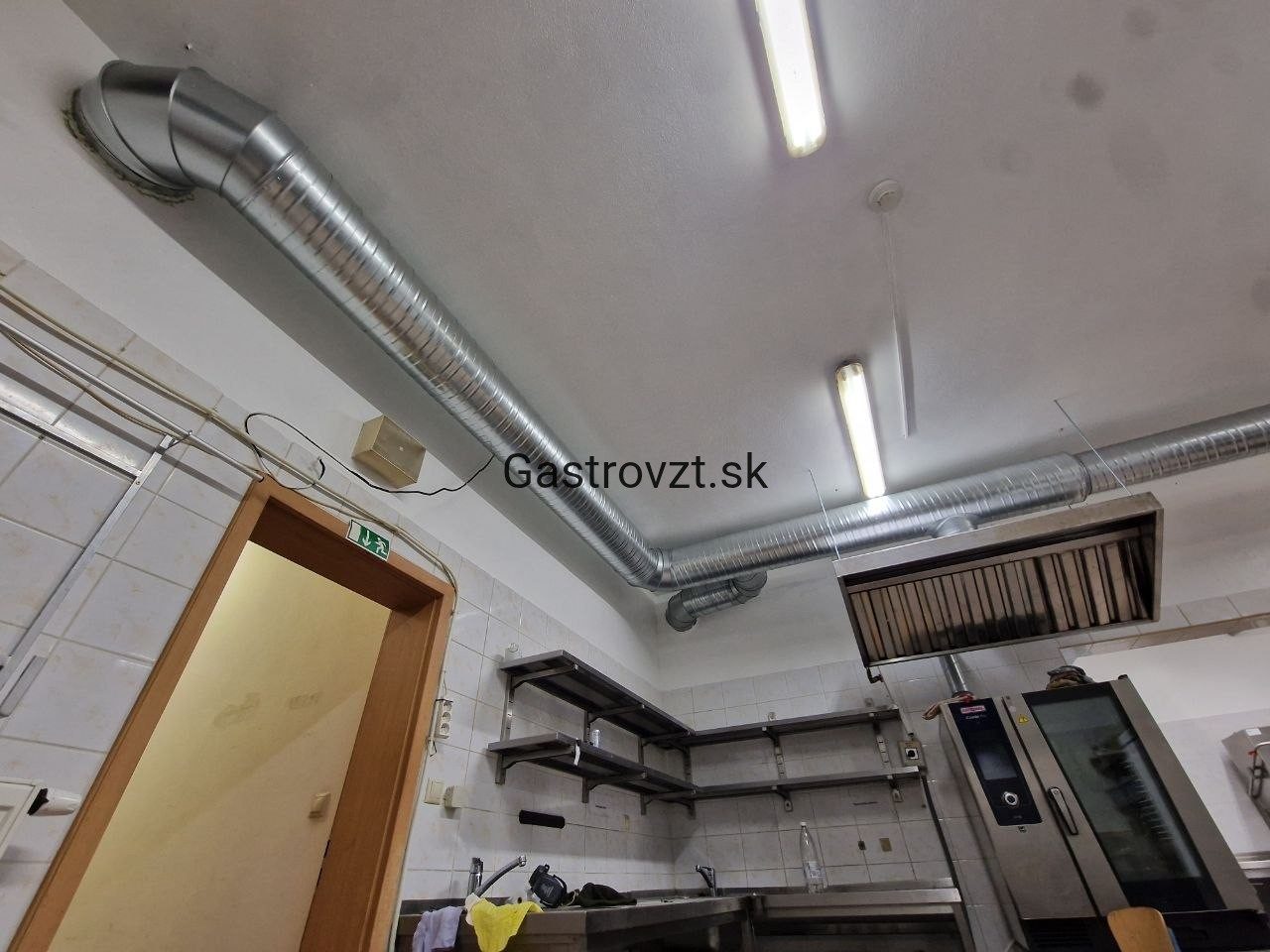

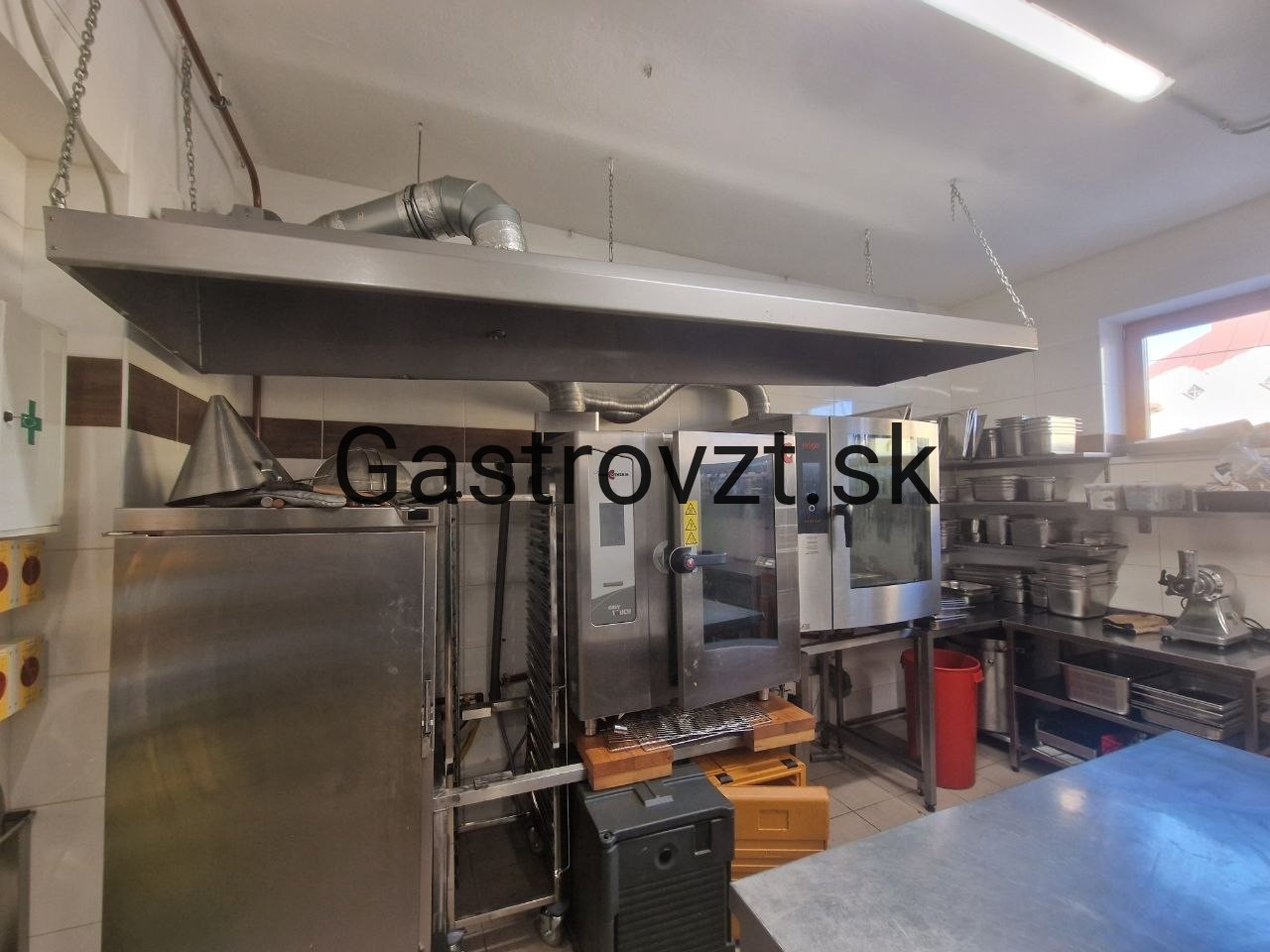

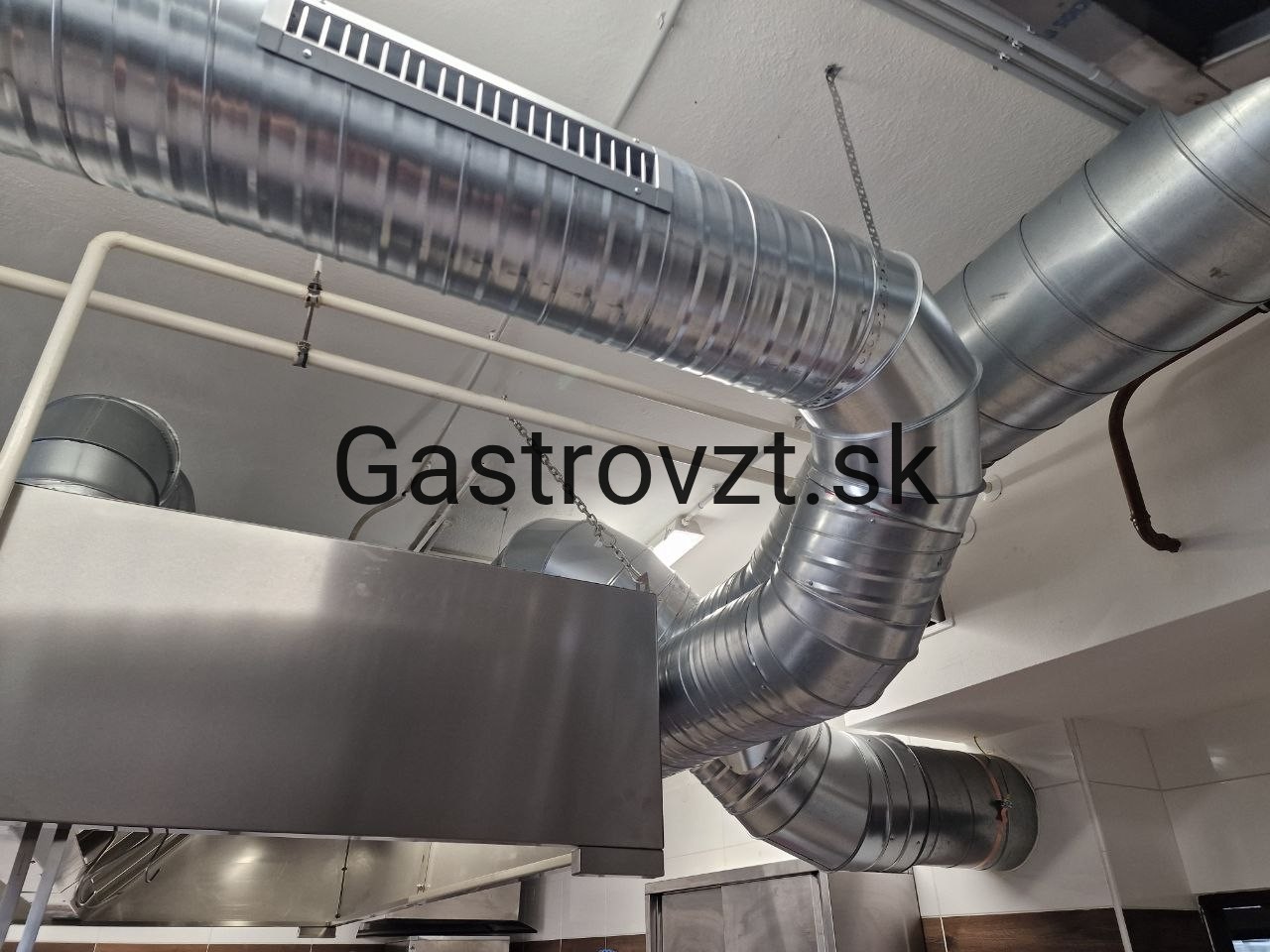

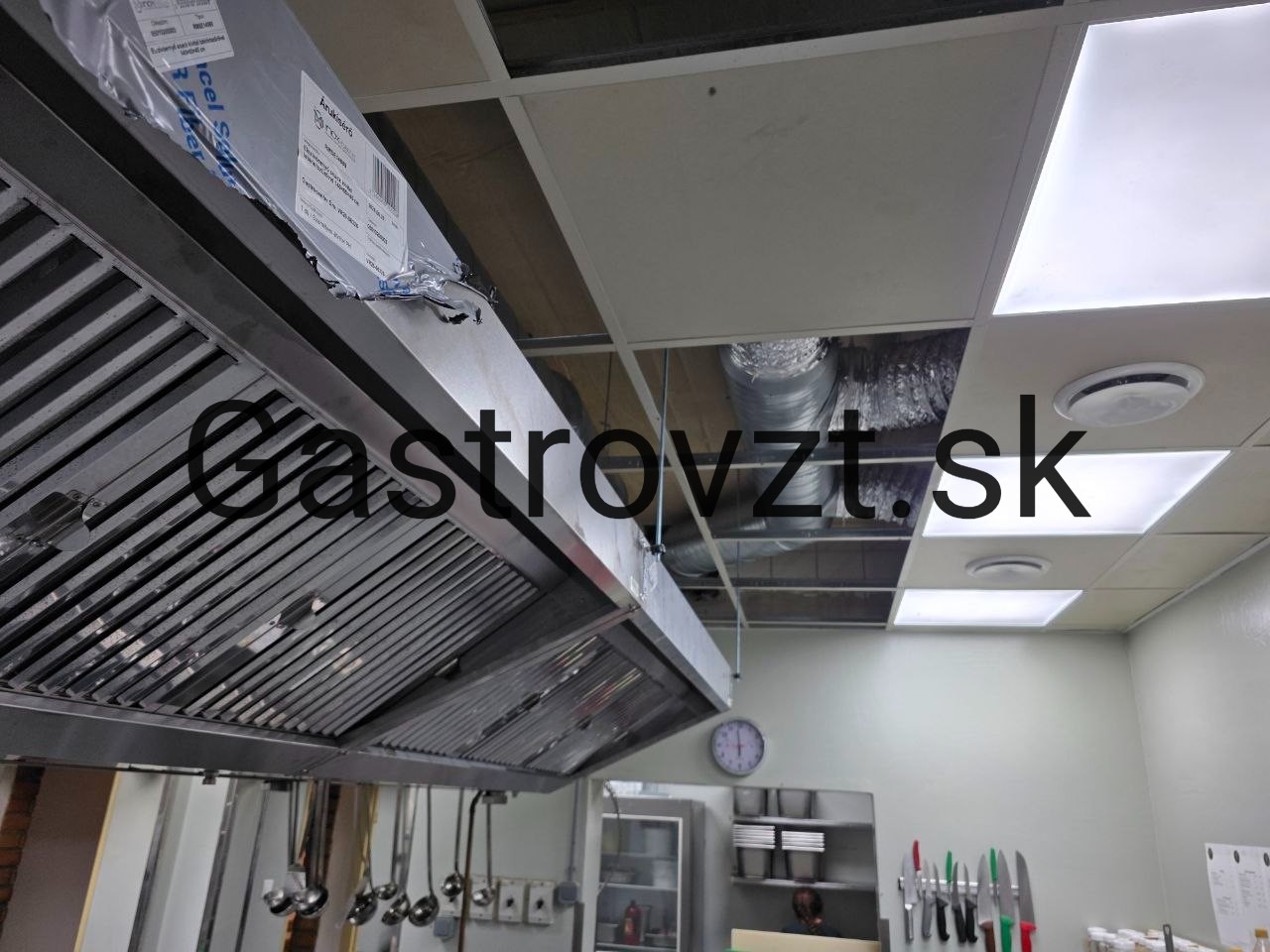

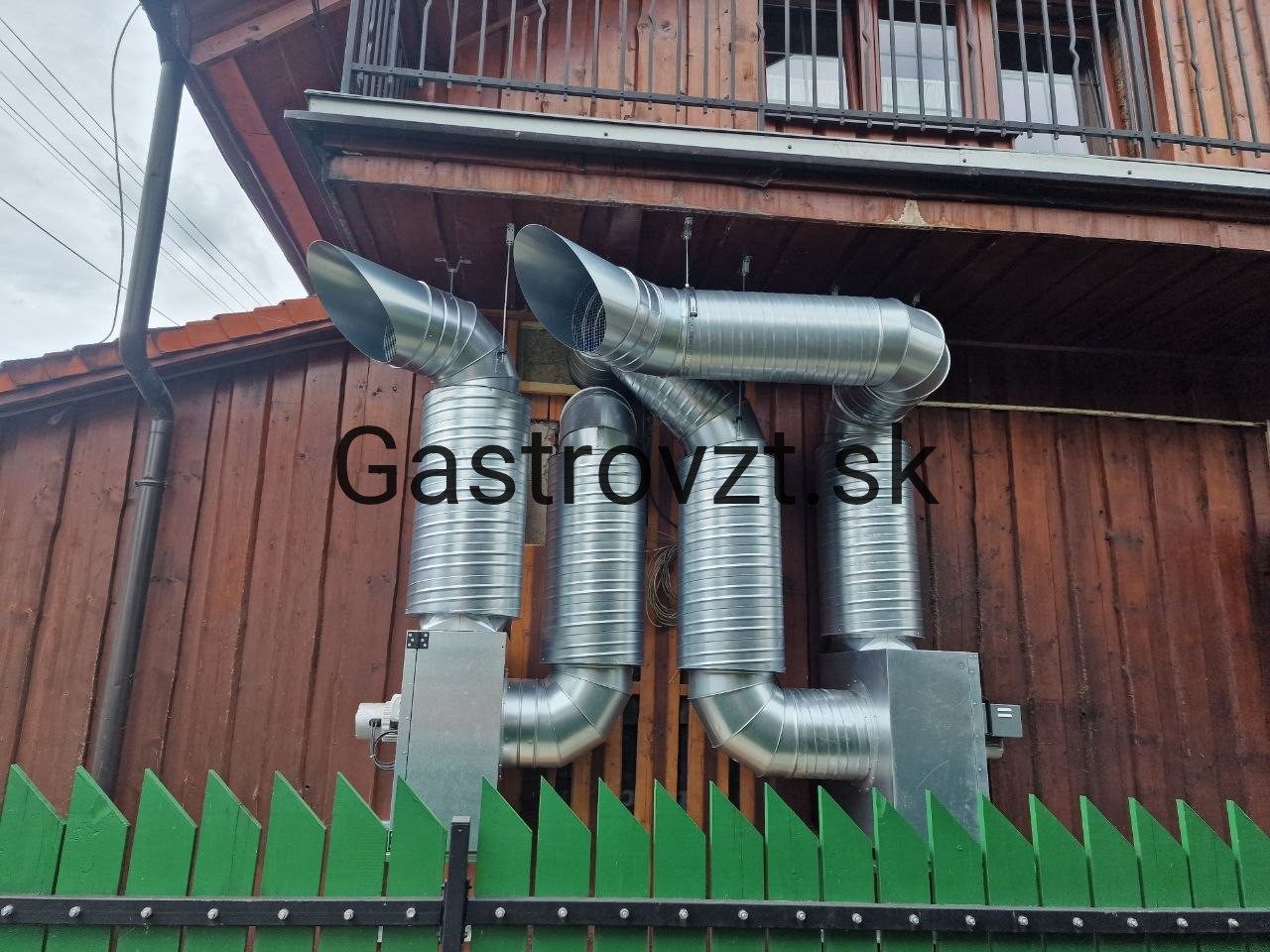

Čo som urobil. Namiesto výmeny za väčší ventilátor sme prerobili celú odsávaciu sústavu a osadili kuchynský ventilátor, ktorý je na mastný vzduch určený. Existujúci digestor sme nevyhadzovali — upravili sme vzduchovody tak, aby sa dal napojiť. Nad konvektomaty, ktoré predtým nemali vlastné odsávanie, sme pridali nové zákryty.

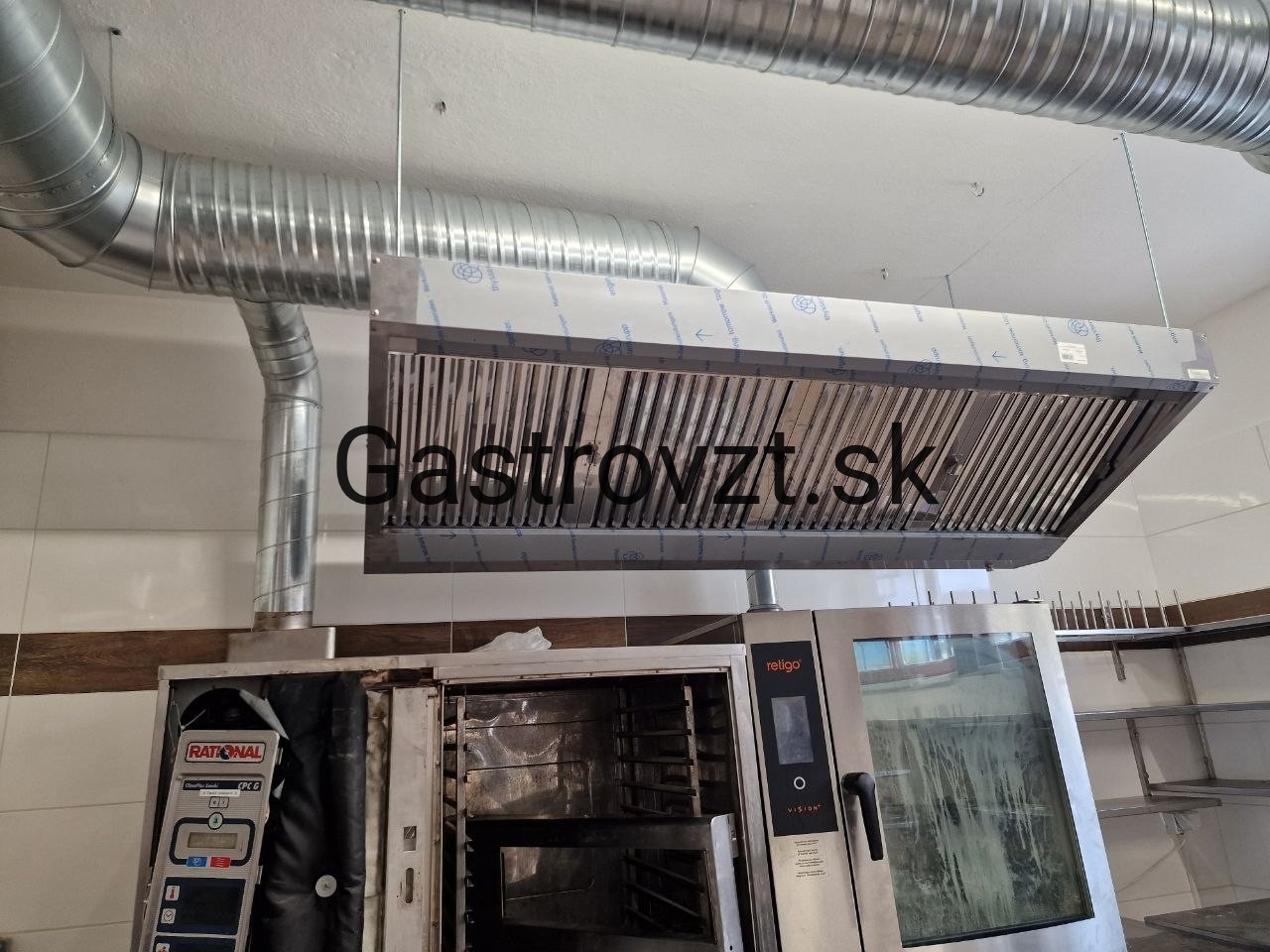

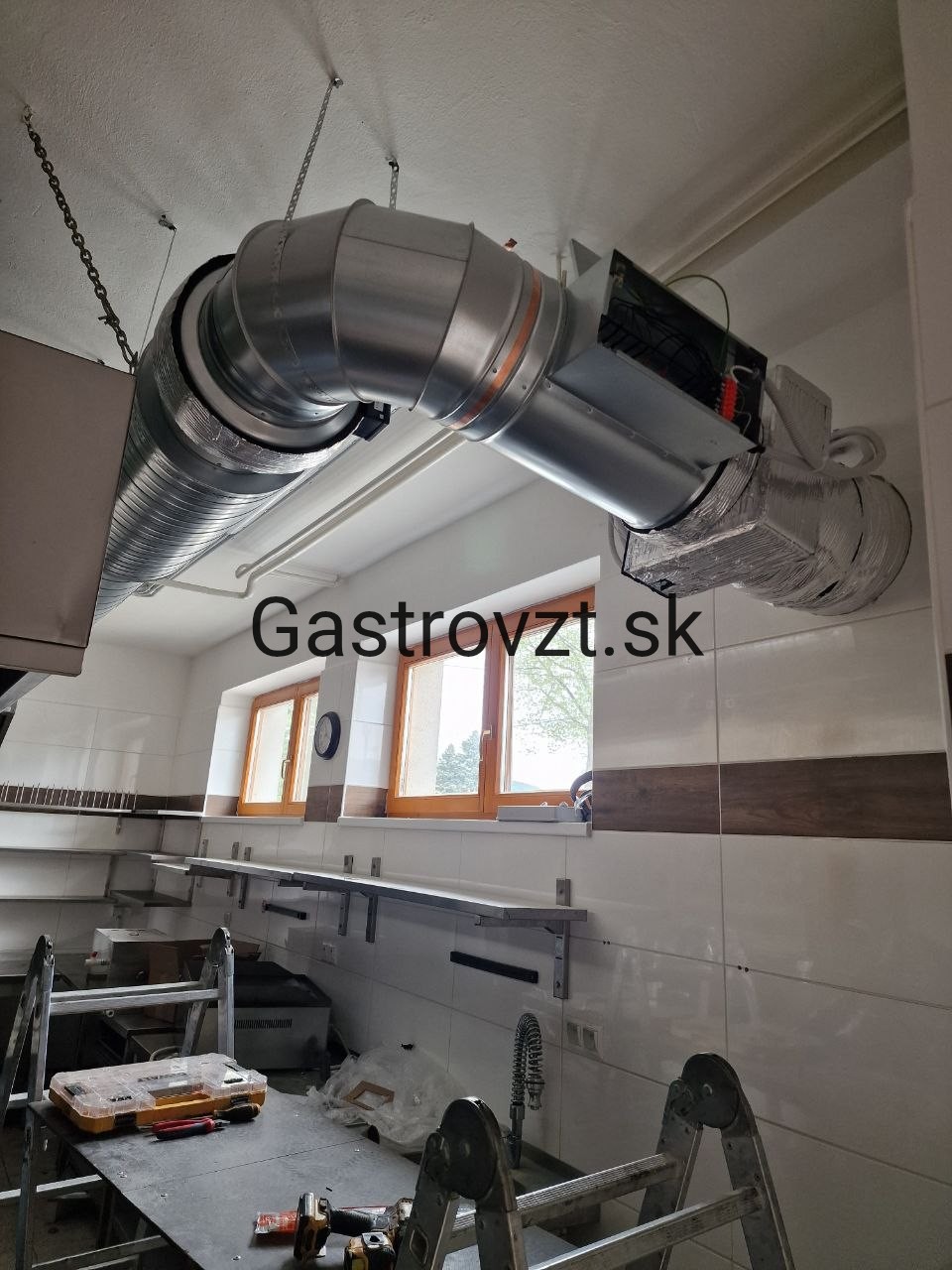

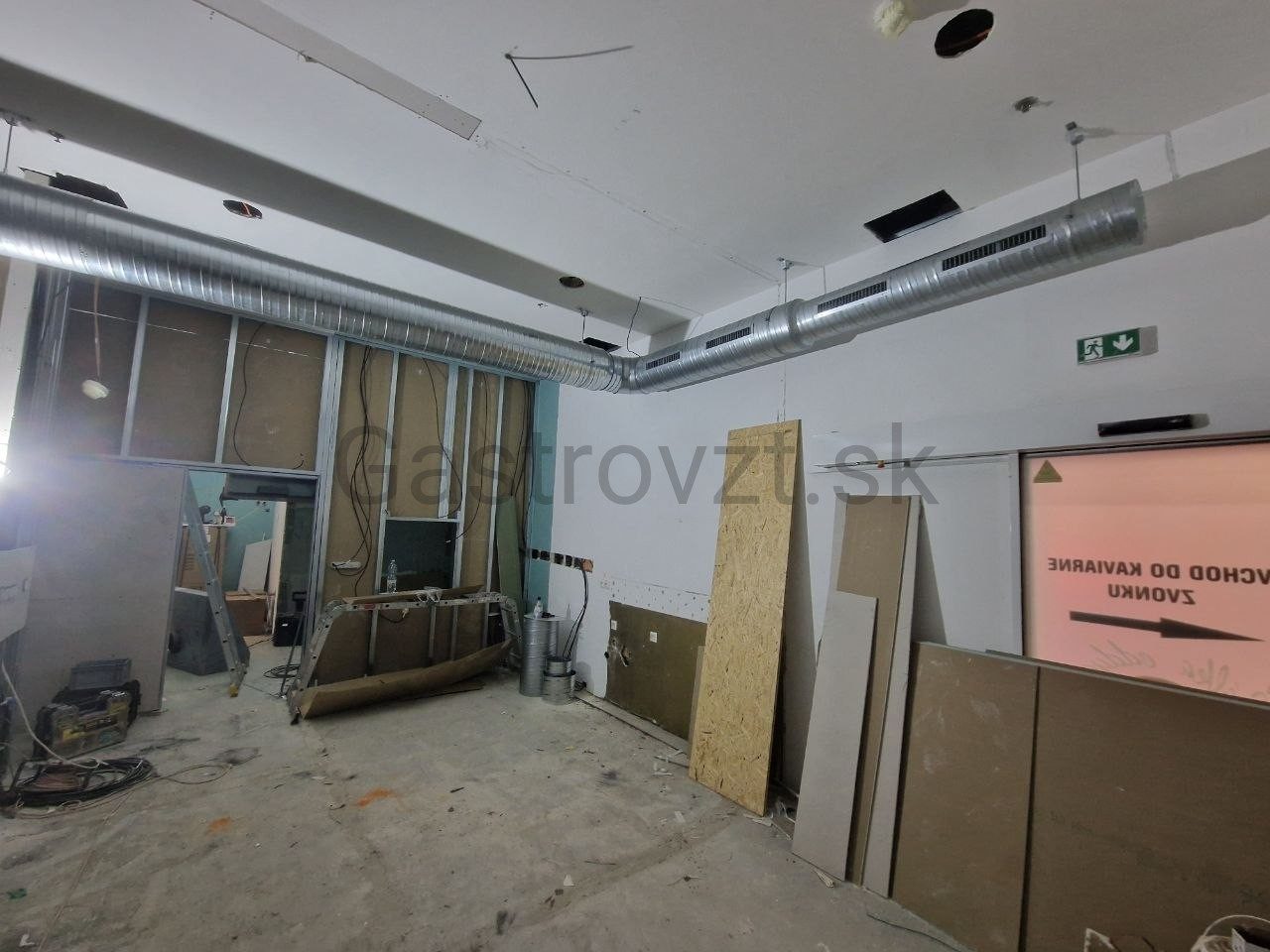

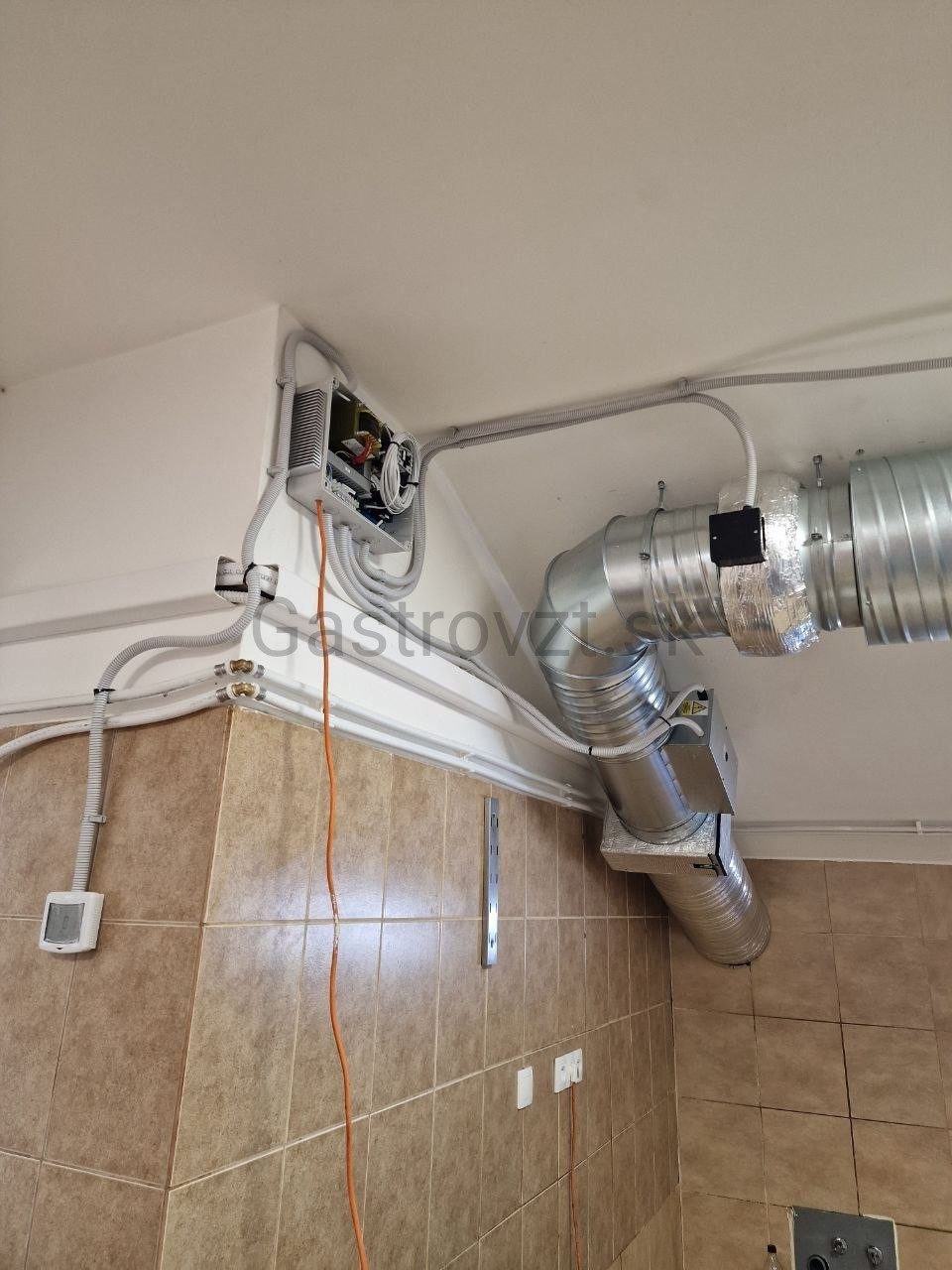

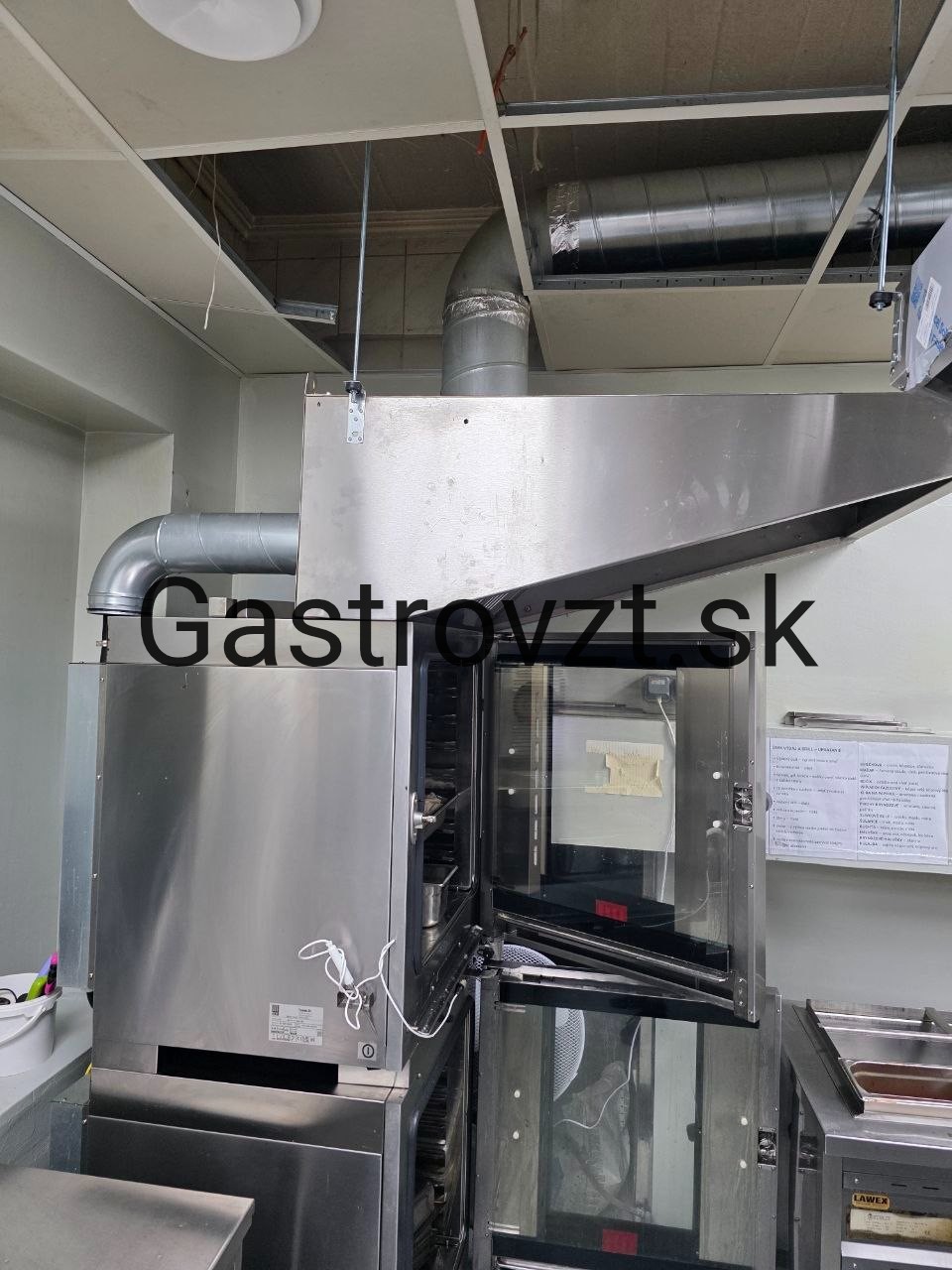

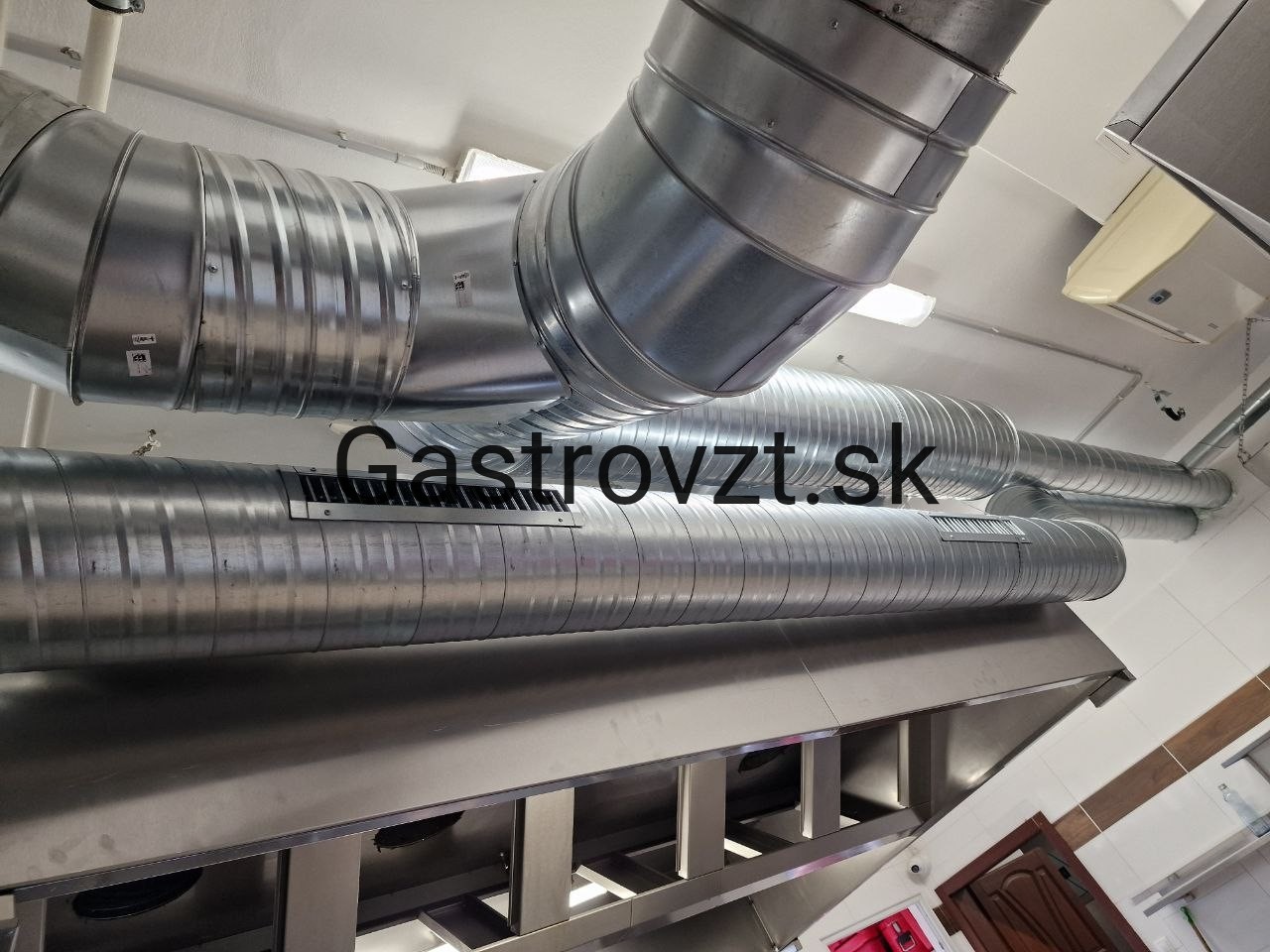

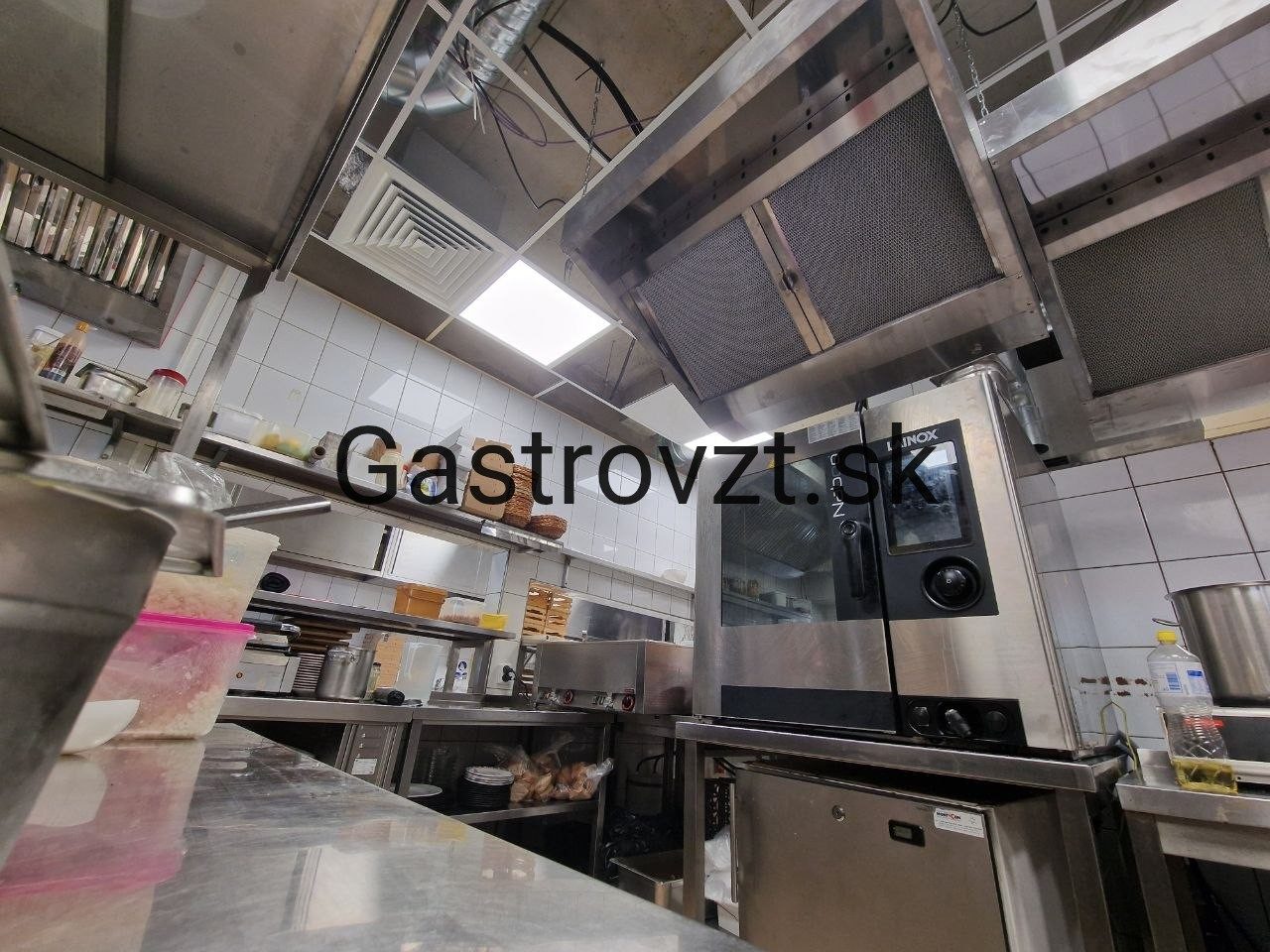

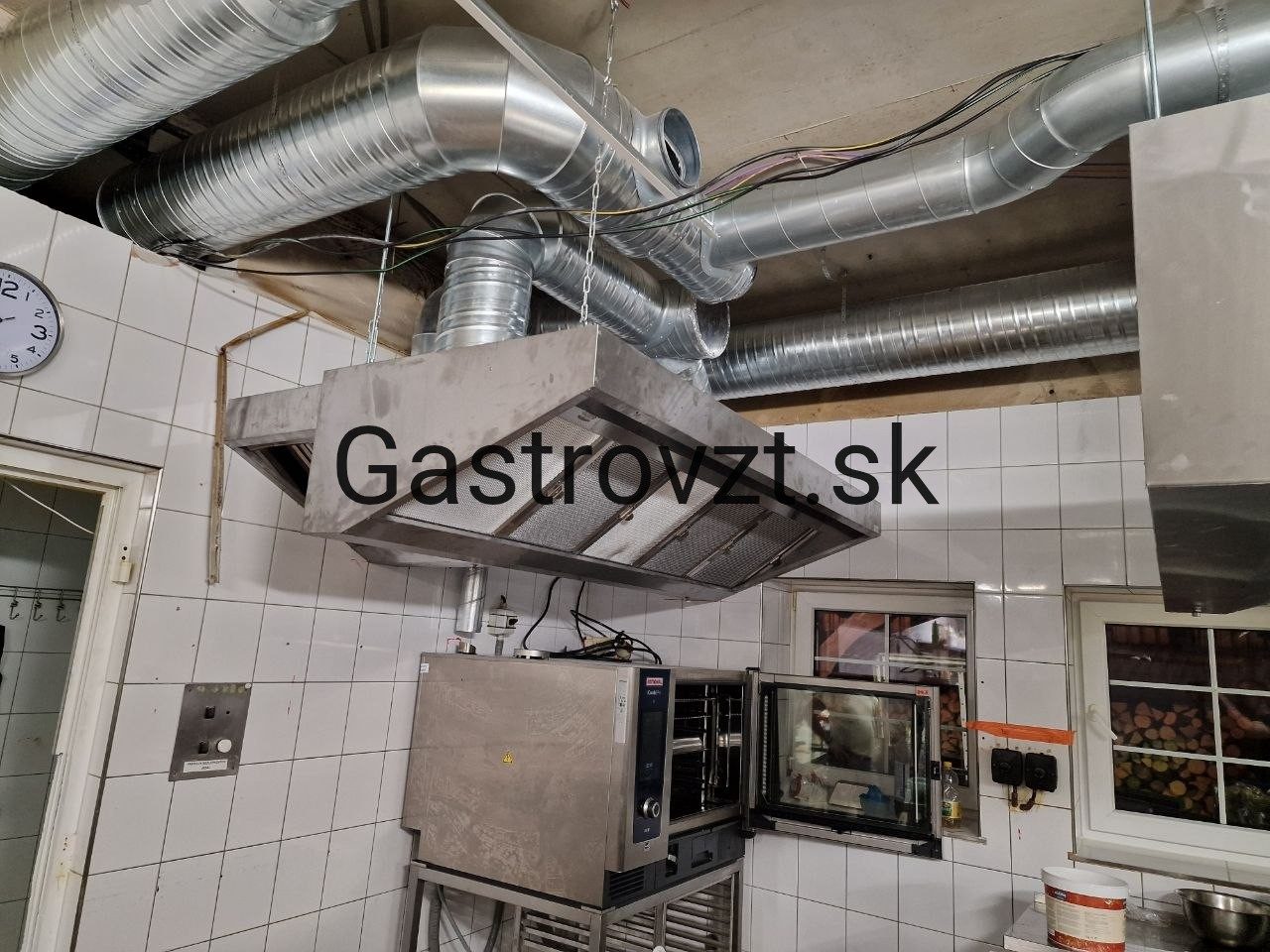

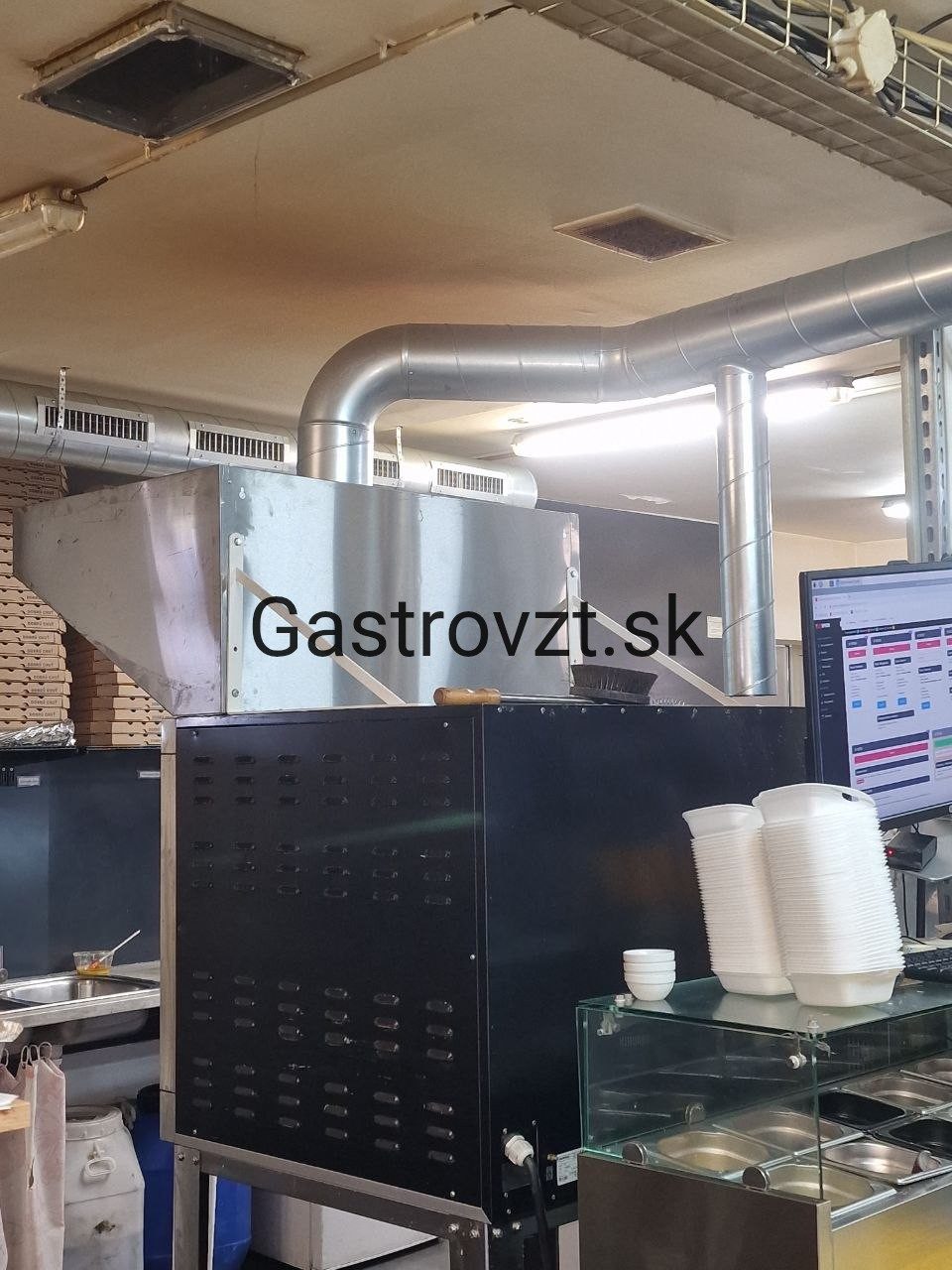

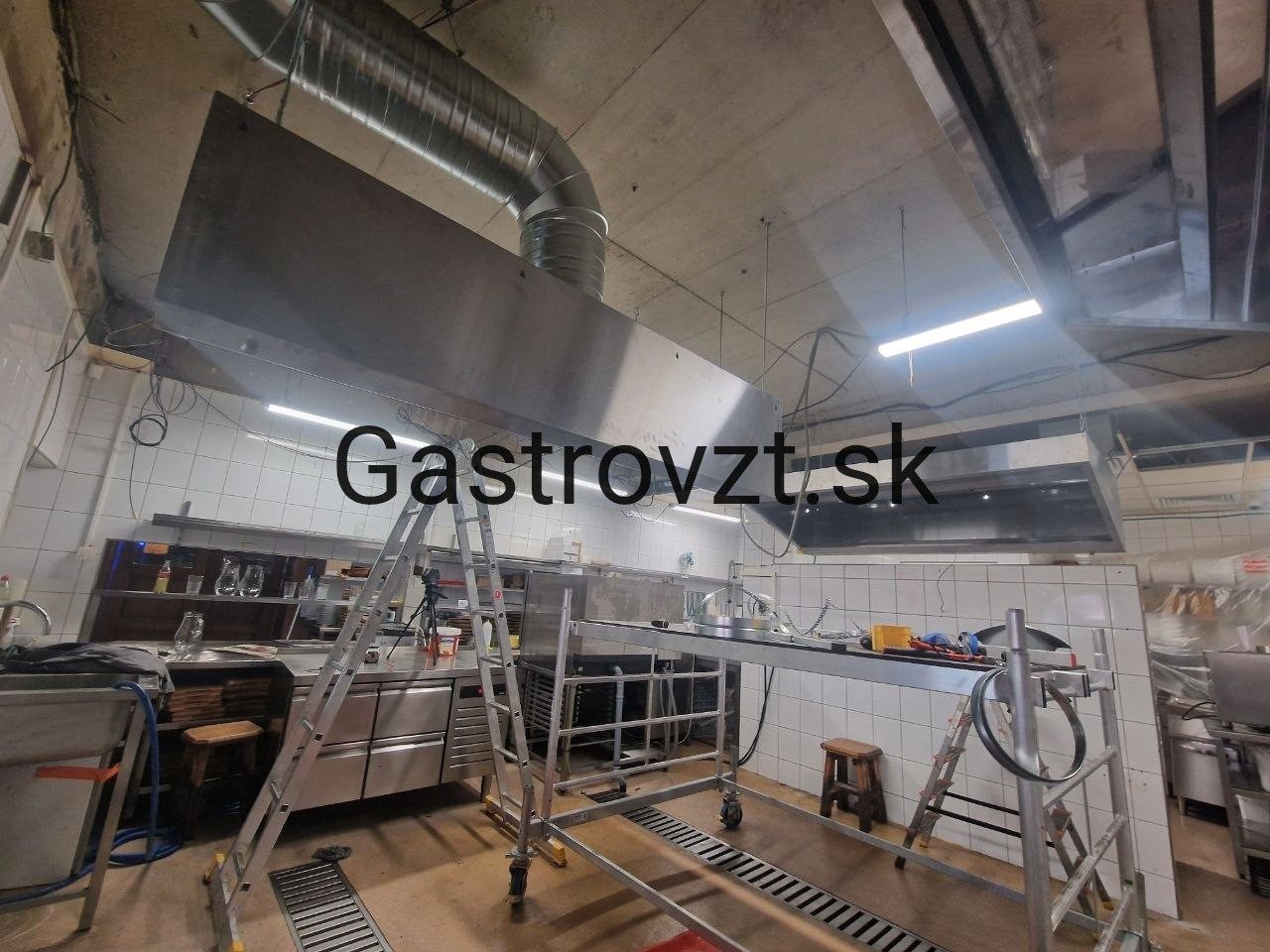

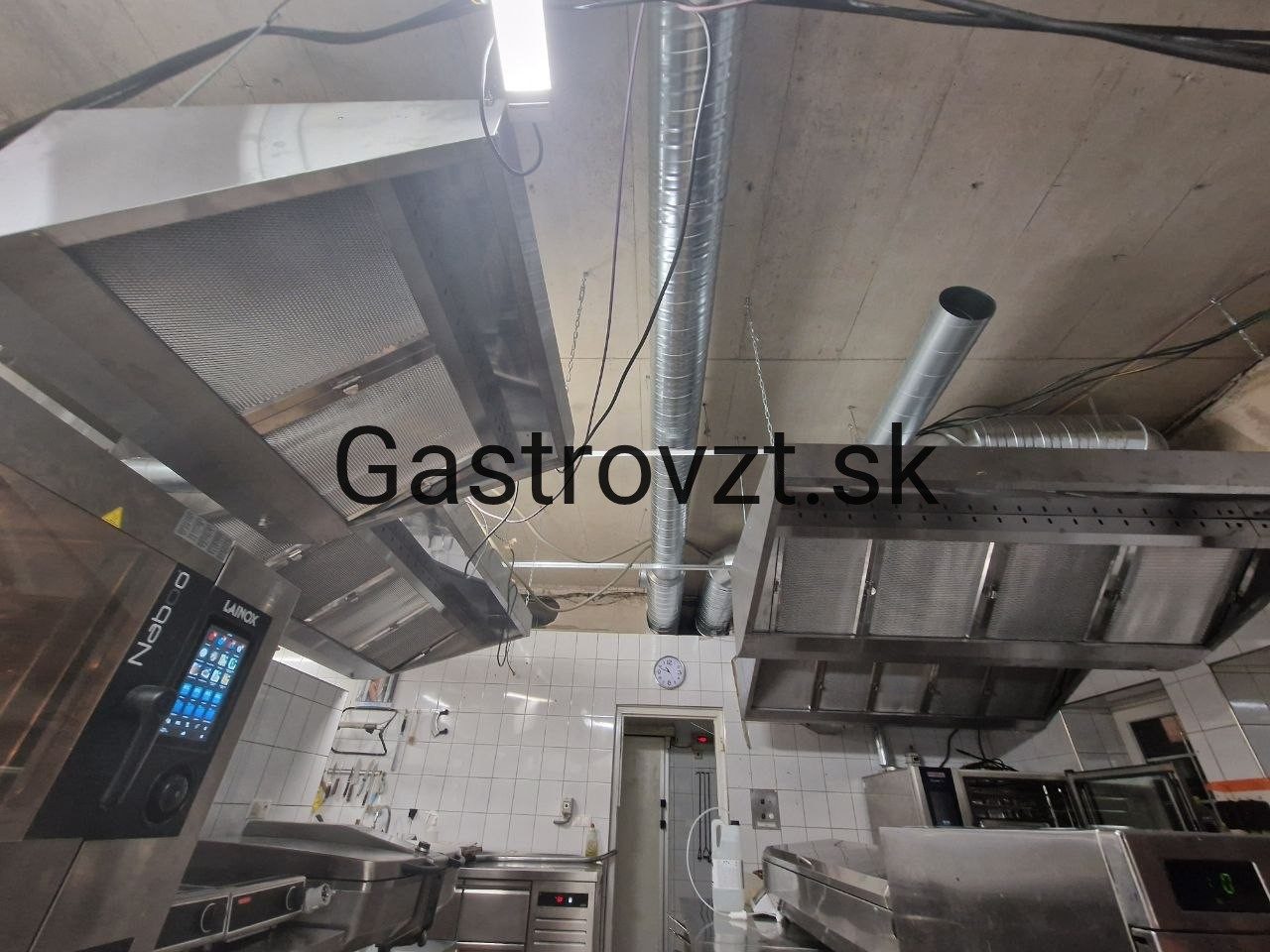

Prívod vzduchu. Okolo odsávacej zóny sme rozviedli prívodný systém s mriežkami. Bez neho by aj nová sústava ťahala zlomok toho, na čo je navrhnutá — vzduch, ktorý sa odsáva, sa musí odniekiaľ dostať späť.

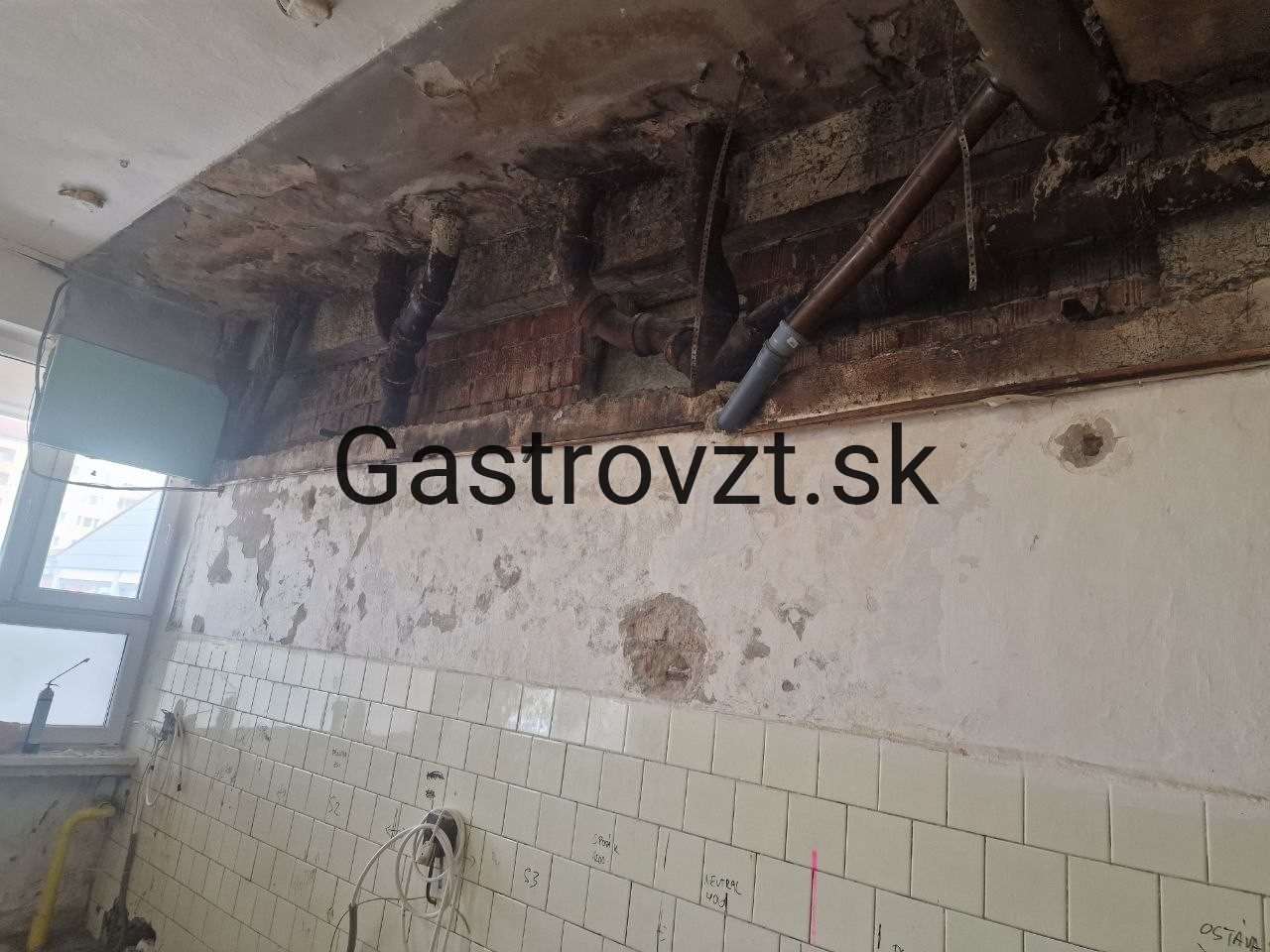

Čo som našiel. Odsávanie, ktoré neplnilo svoju úlohu. Prvá otázka v takej situácii nie je „aký silný ventilátor kúpime", ale „prečo to nefunguje". Tu bola odpoveď v rozmiestnení a v napojení, nie v samotných digestoroch.

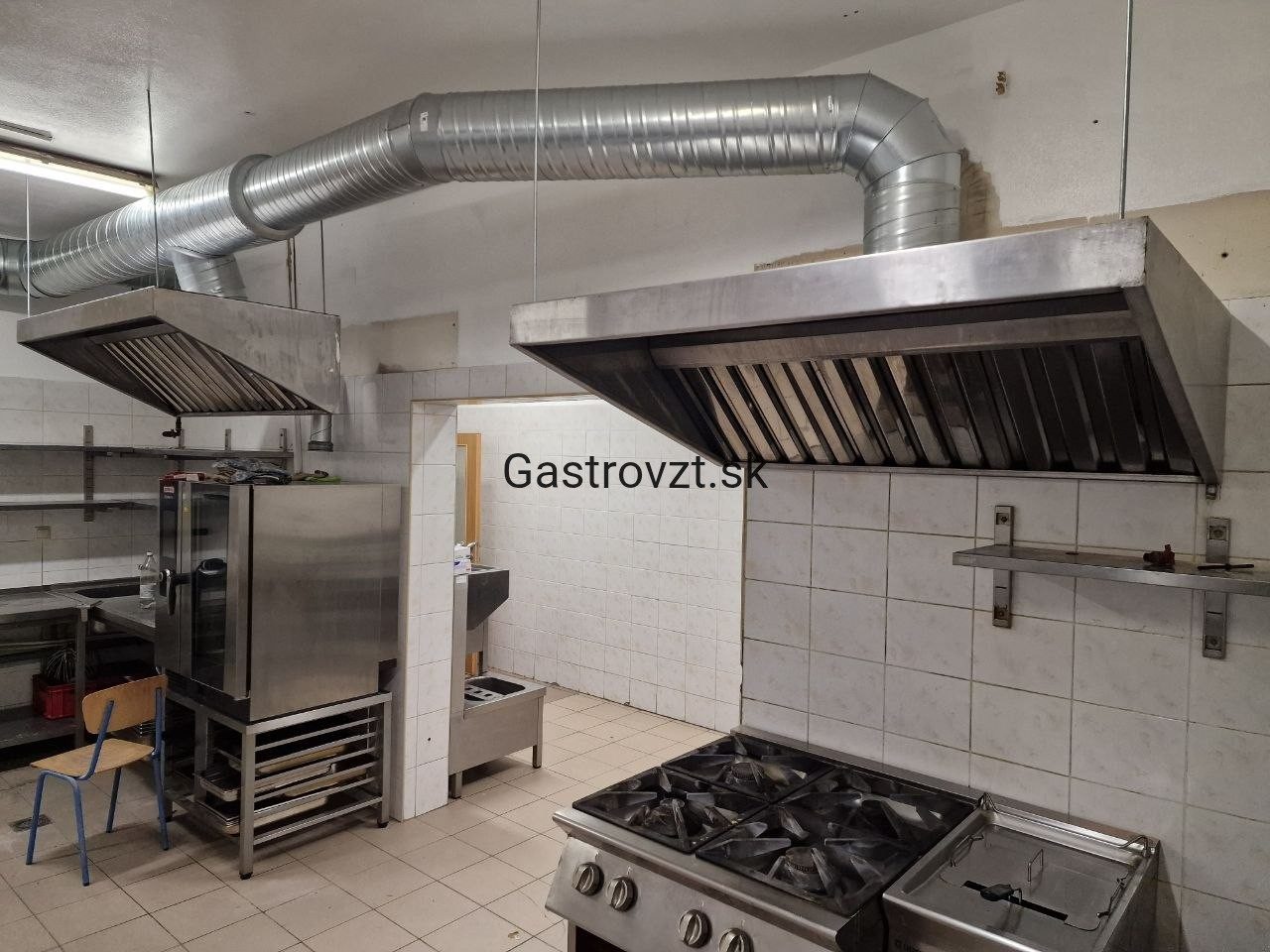

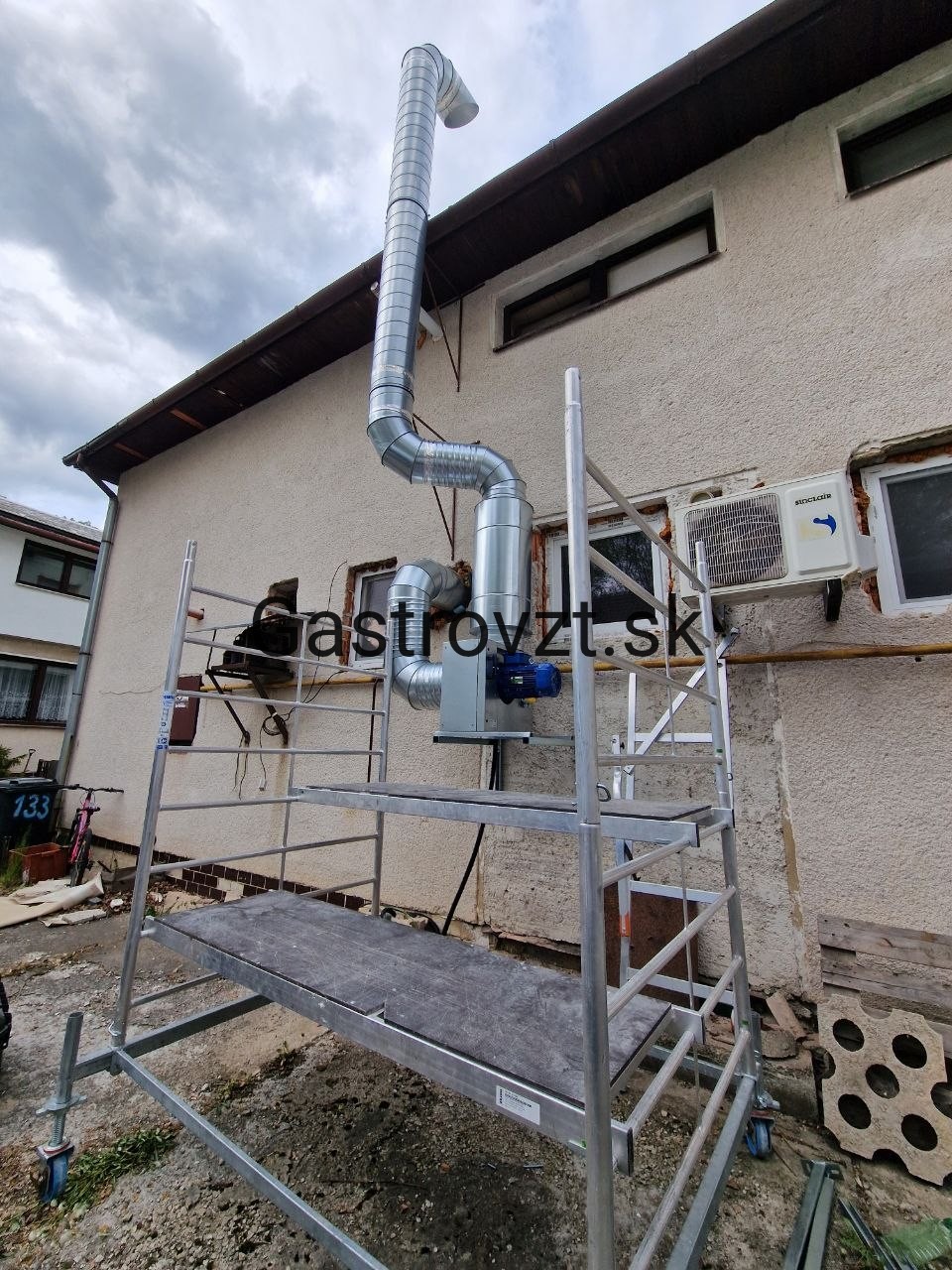

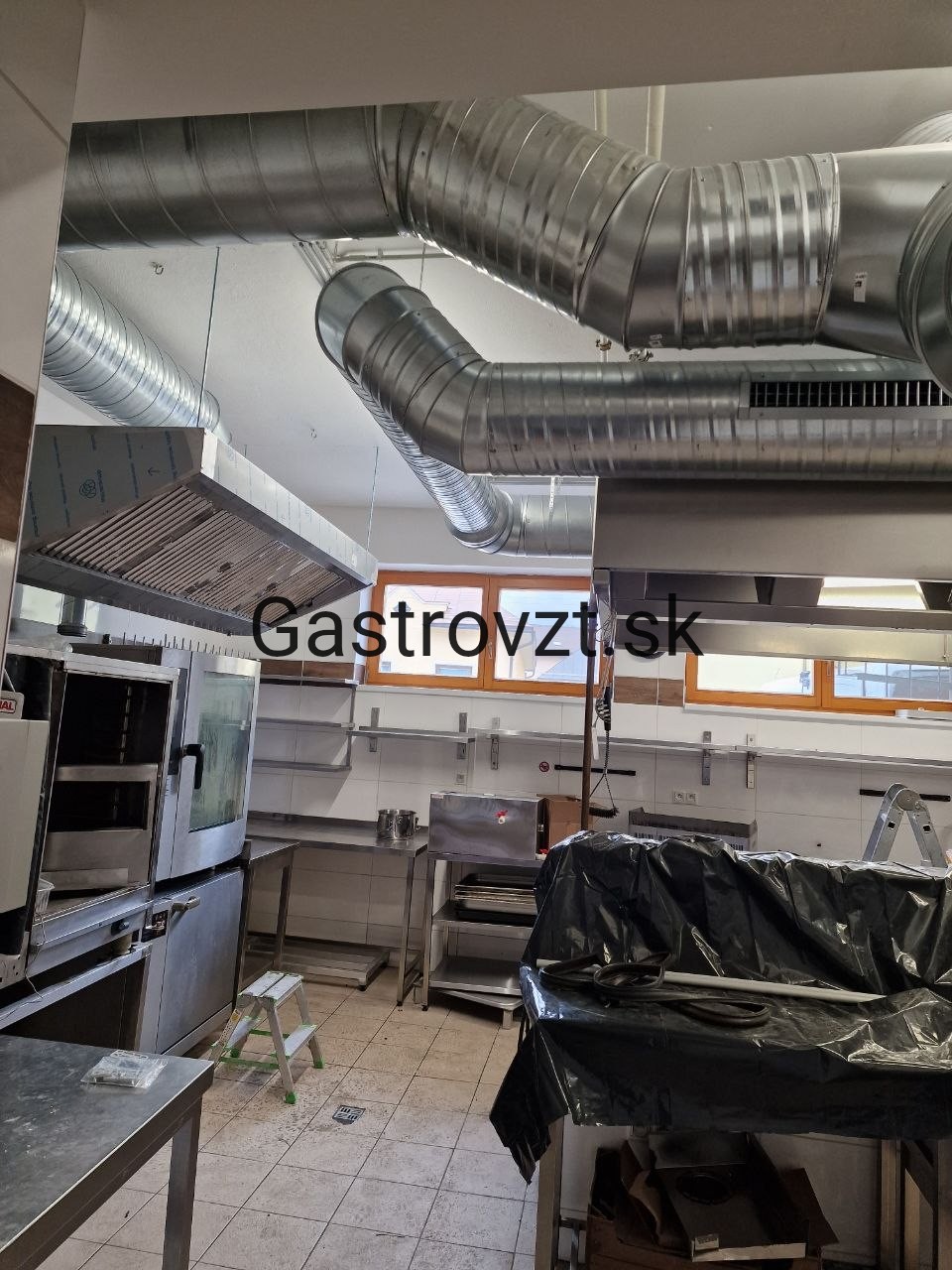

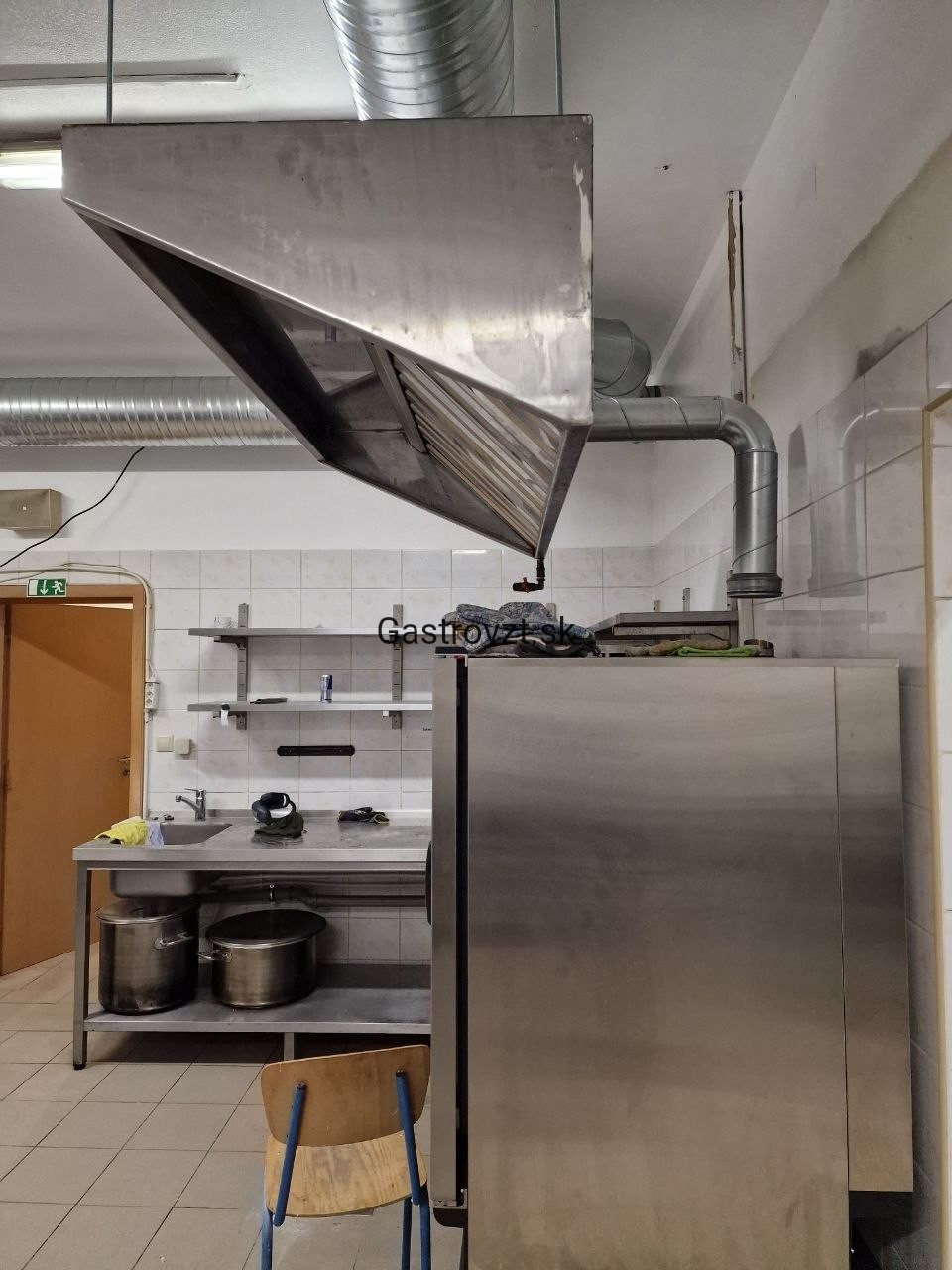

Čo som urobil. Pôvodné digestory som demontoval, vymenil ich miestami podľa toho, kde sa v kuchyni naozaj varí, a napojil na nový odsávací systém s kuchynským ventilátorom. Motor je mimo priestoru kuchyne, na fasáde.

Prečo to bolo lacnejšie, než sa čakalo. Digestory boli v poriadku — chybné bolo riešenie okolo nich. Zákazník dostal fungujúce odsávanie bez toho, aby platil nové zákryty. Nie vždy to tak vyjde, ale keď áno, nemá zmysel predávať niečo navyše.

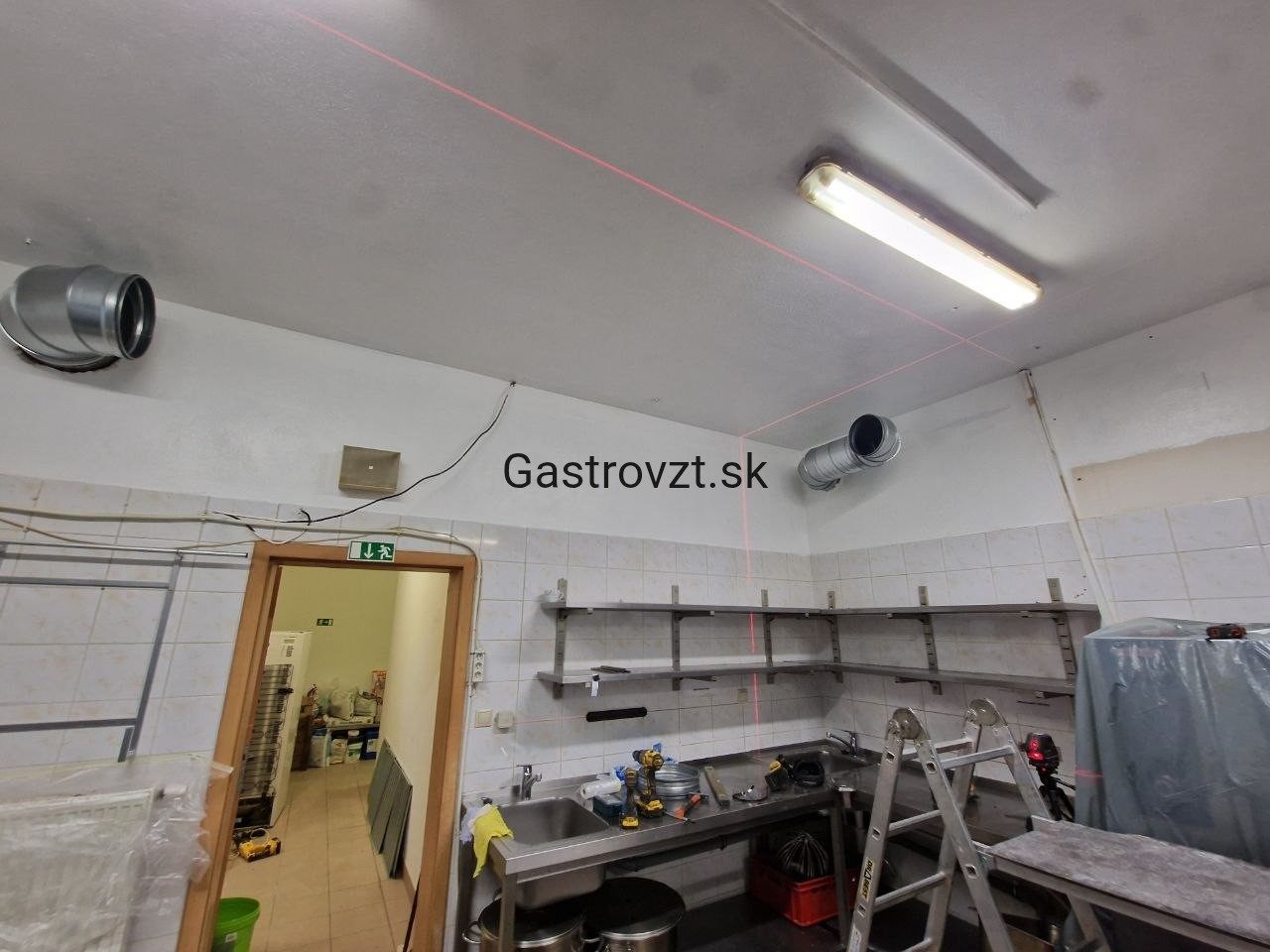

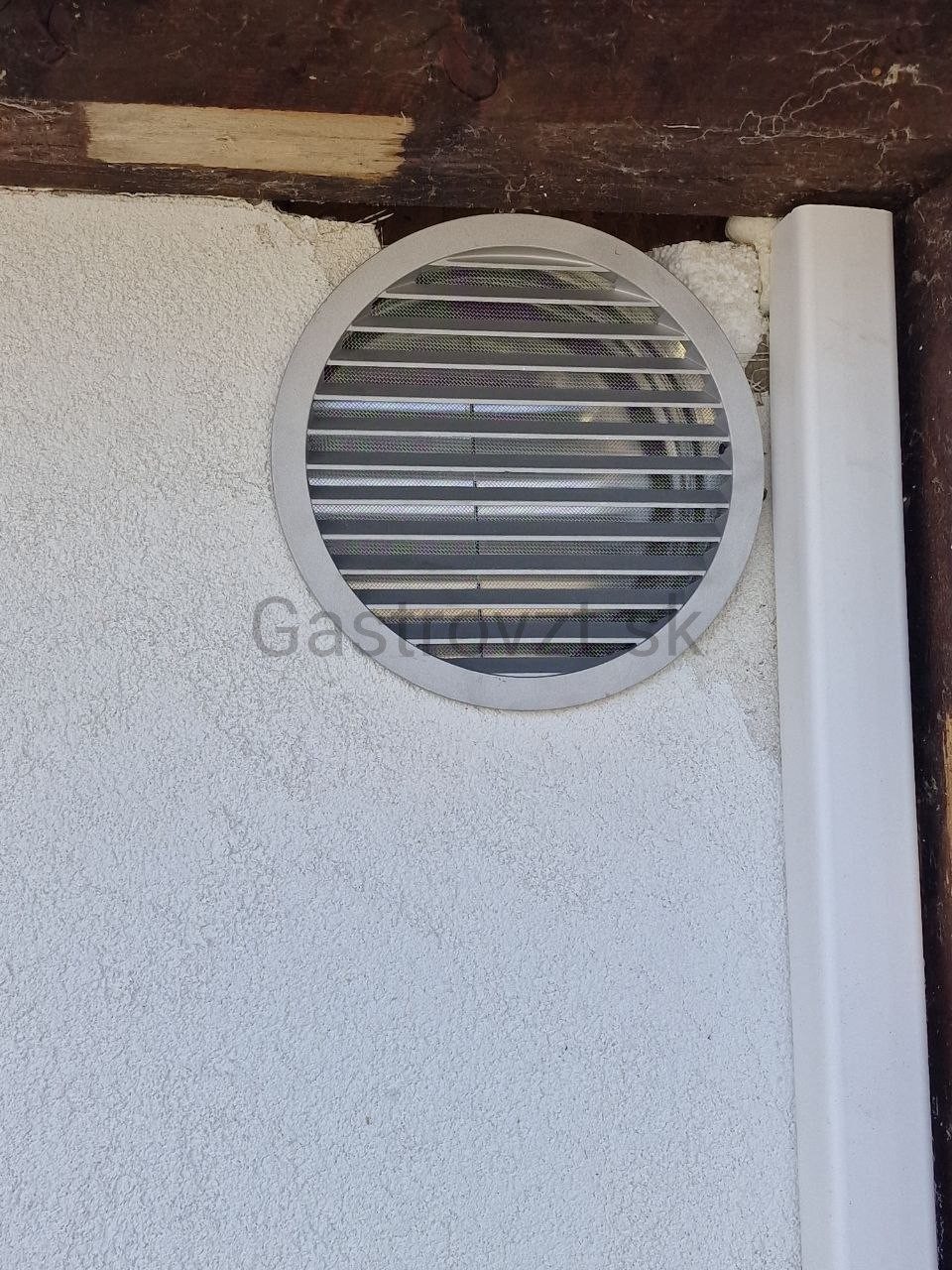

Prevádzka. Kuchyňa v domove pre seniorov varí každý deň a nedá sa odstaviť na dlho. Práce boli rozvrhnuté tak, aby výdaj jedla bežal ďalej.

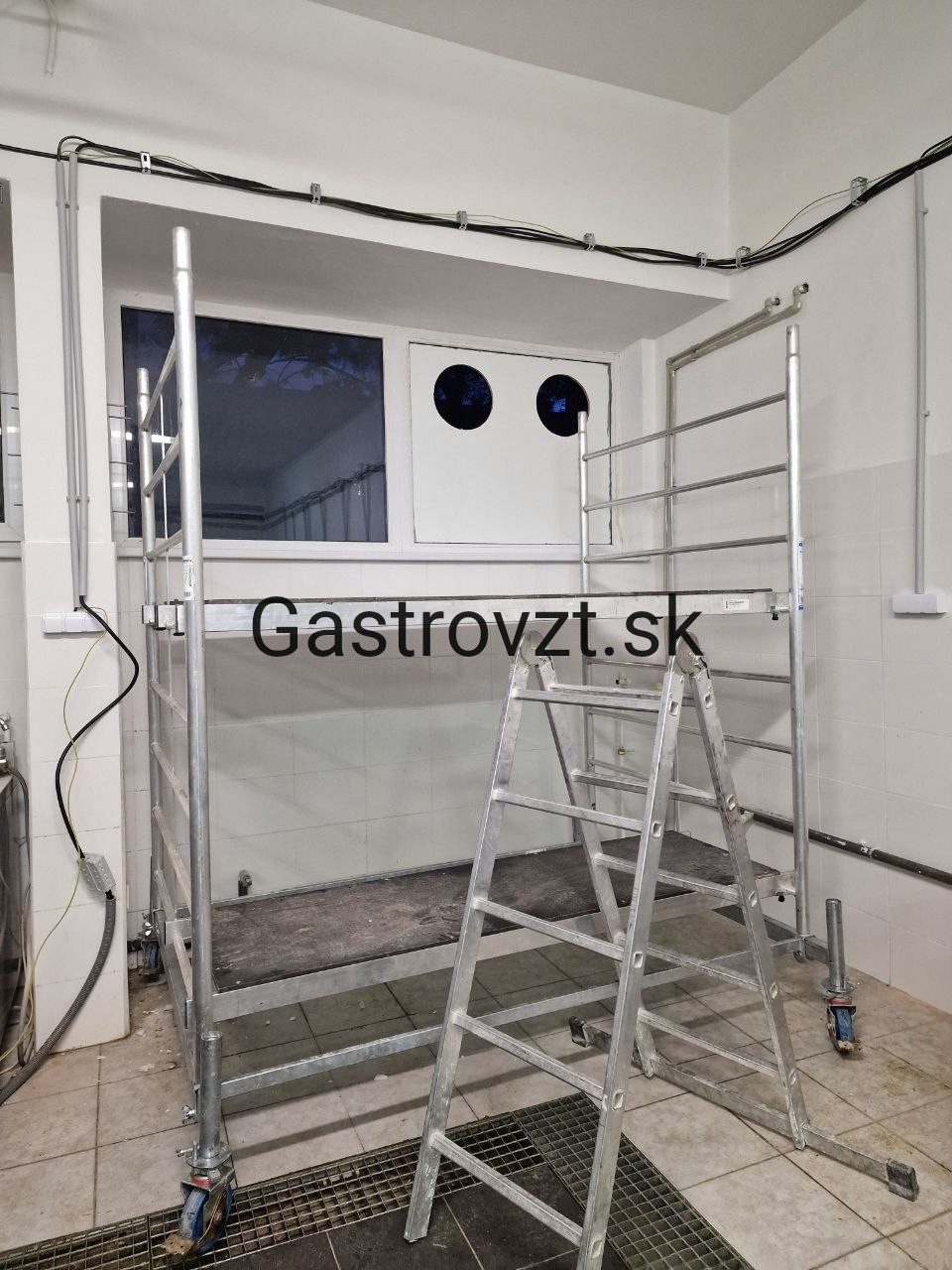

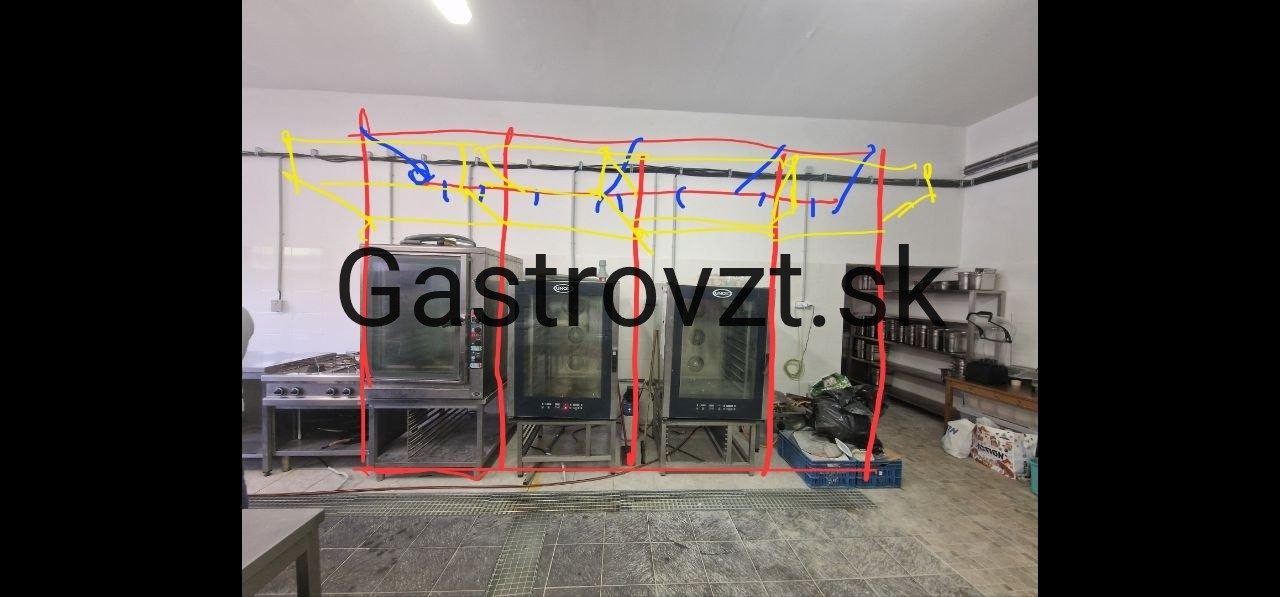

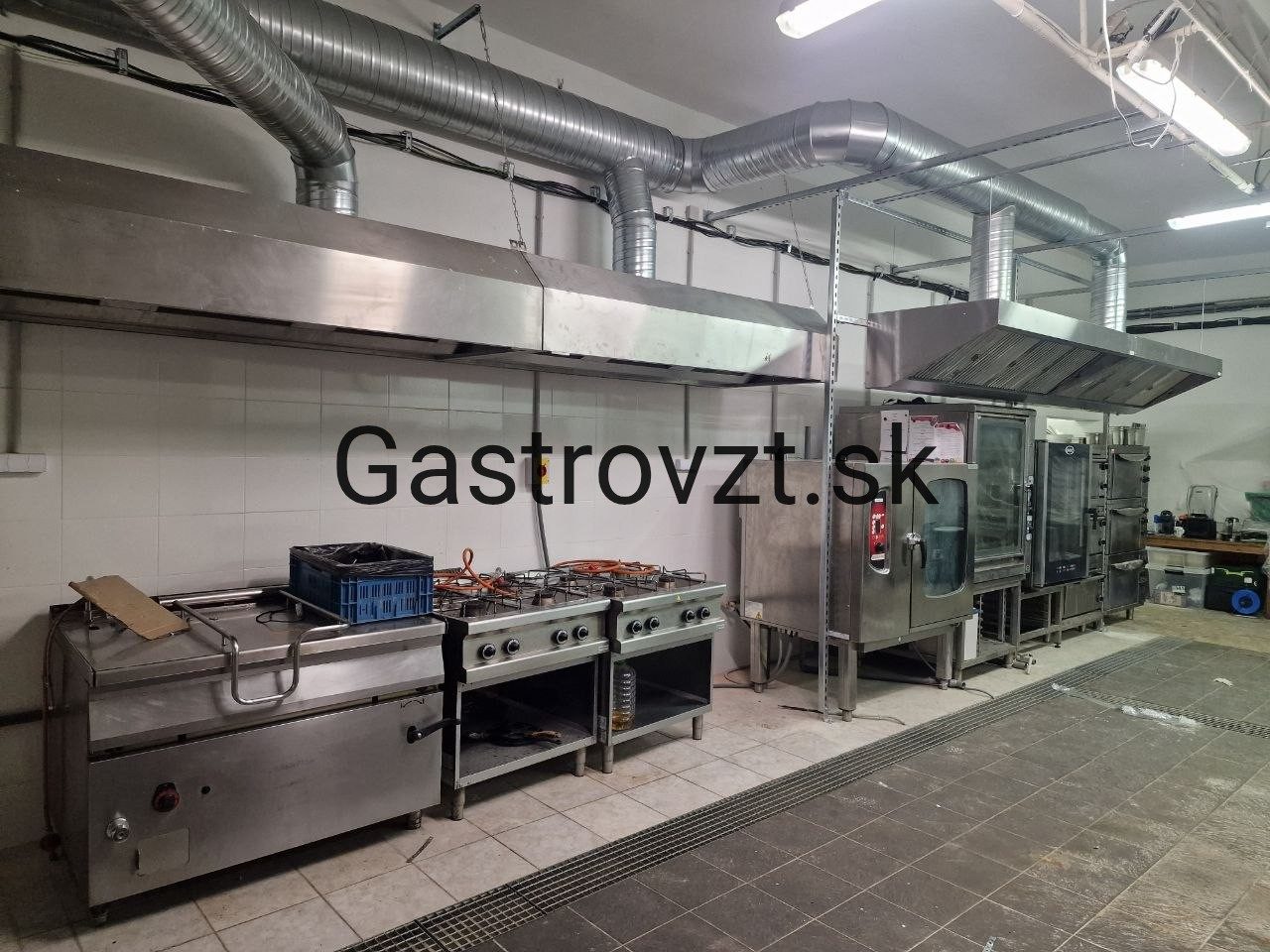

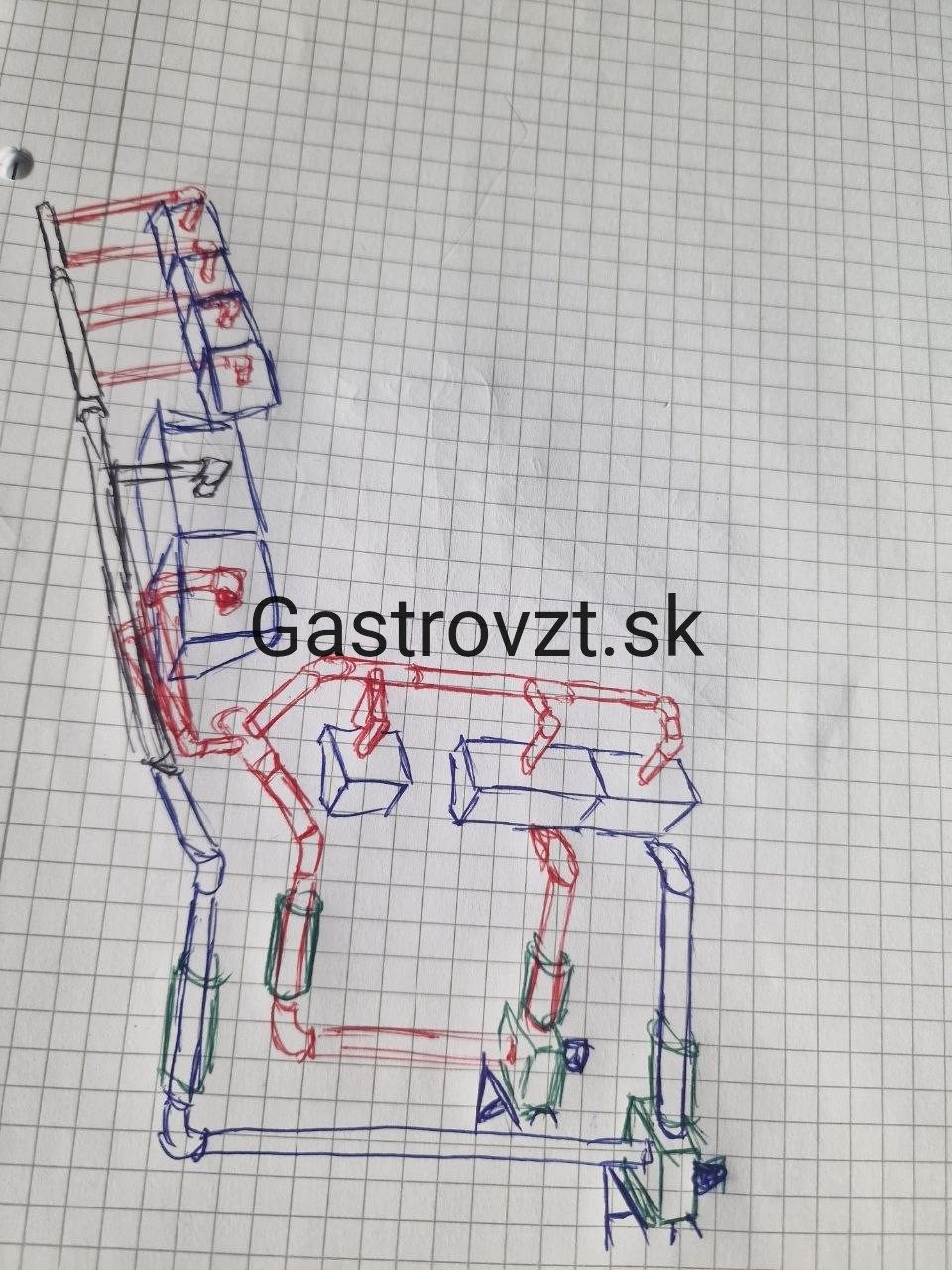

Zadanie. Výdajná kuchyňa varí obedy pre ďalšie bratislavské reštaurácie, takže cez pracovný týždeň nesmie stáť. Celú výmenu vetrania som preto zrealizoval cez víkend a kuchyňa bola zatvorená len jeden jediný deň.

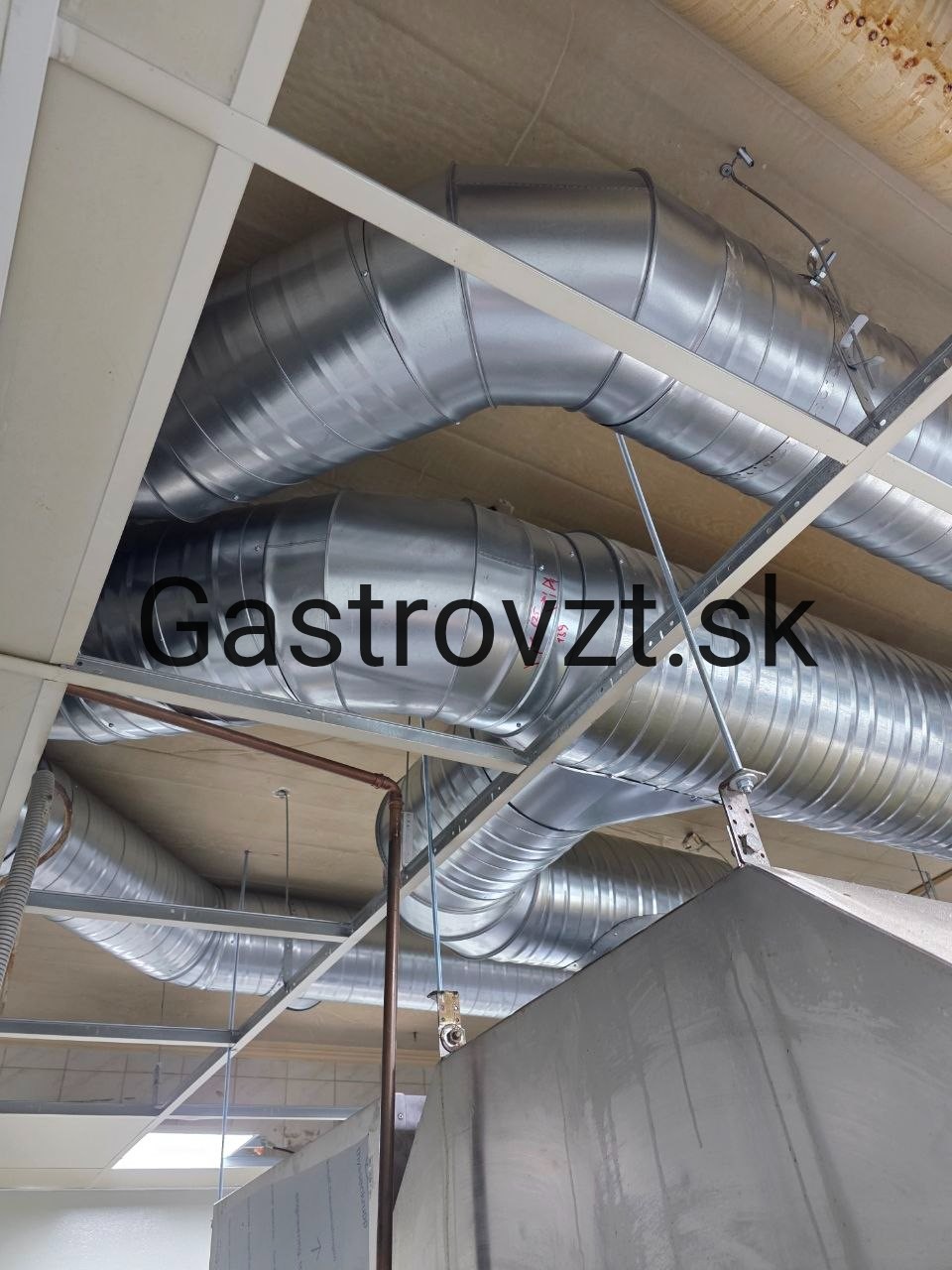

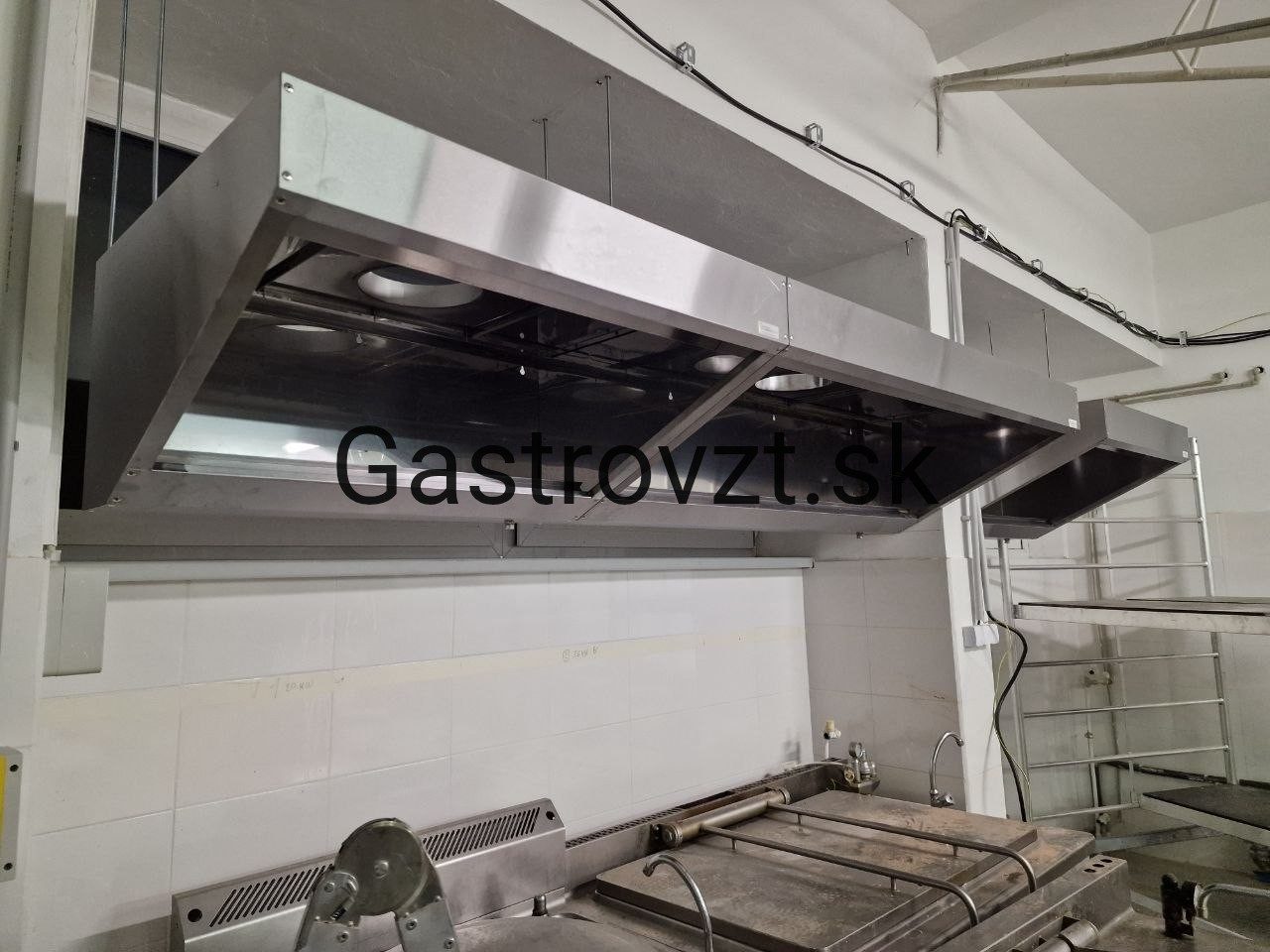

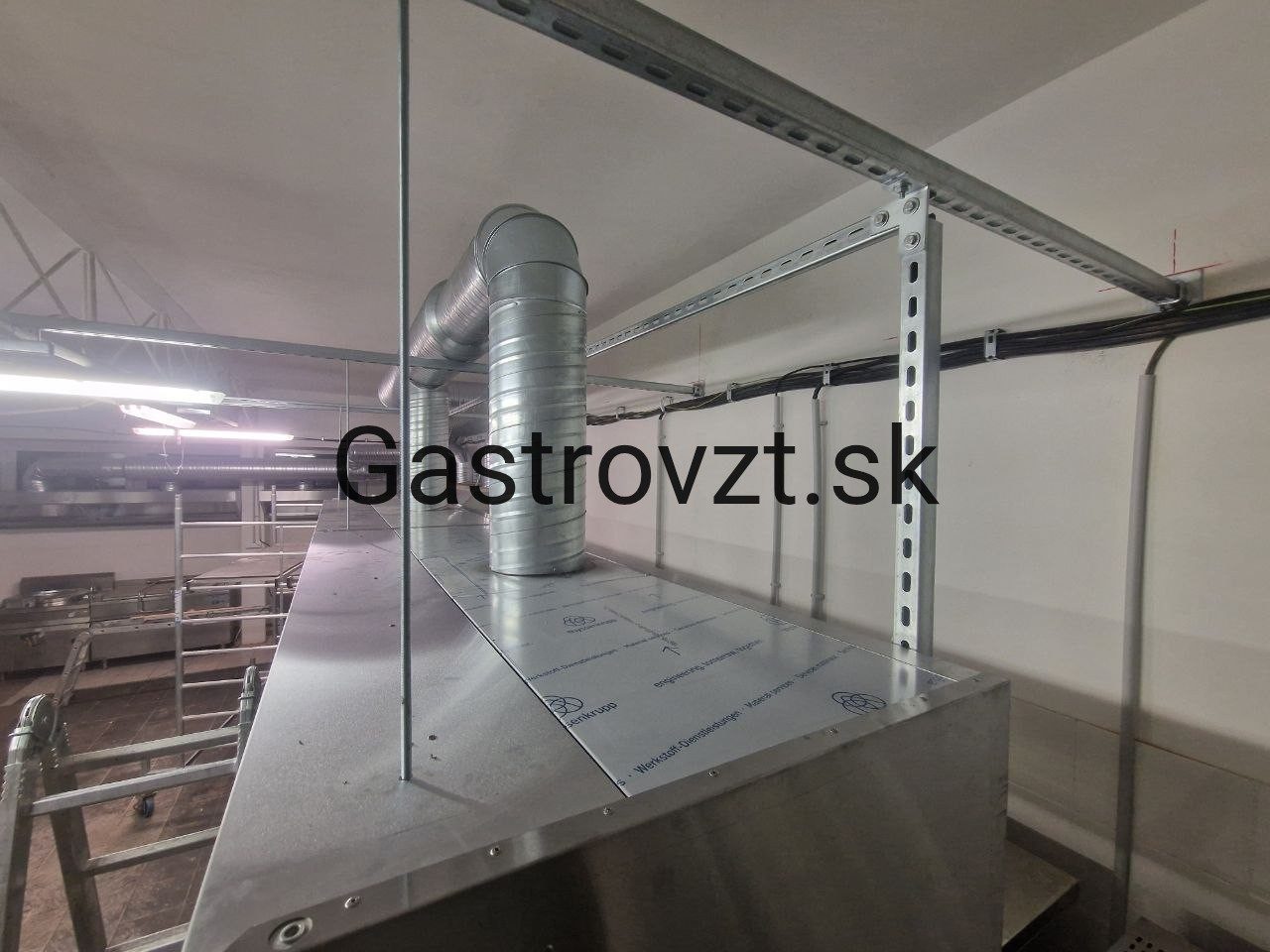

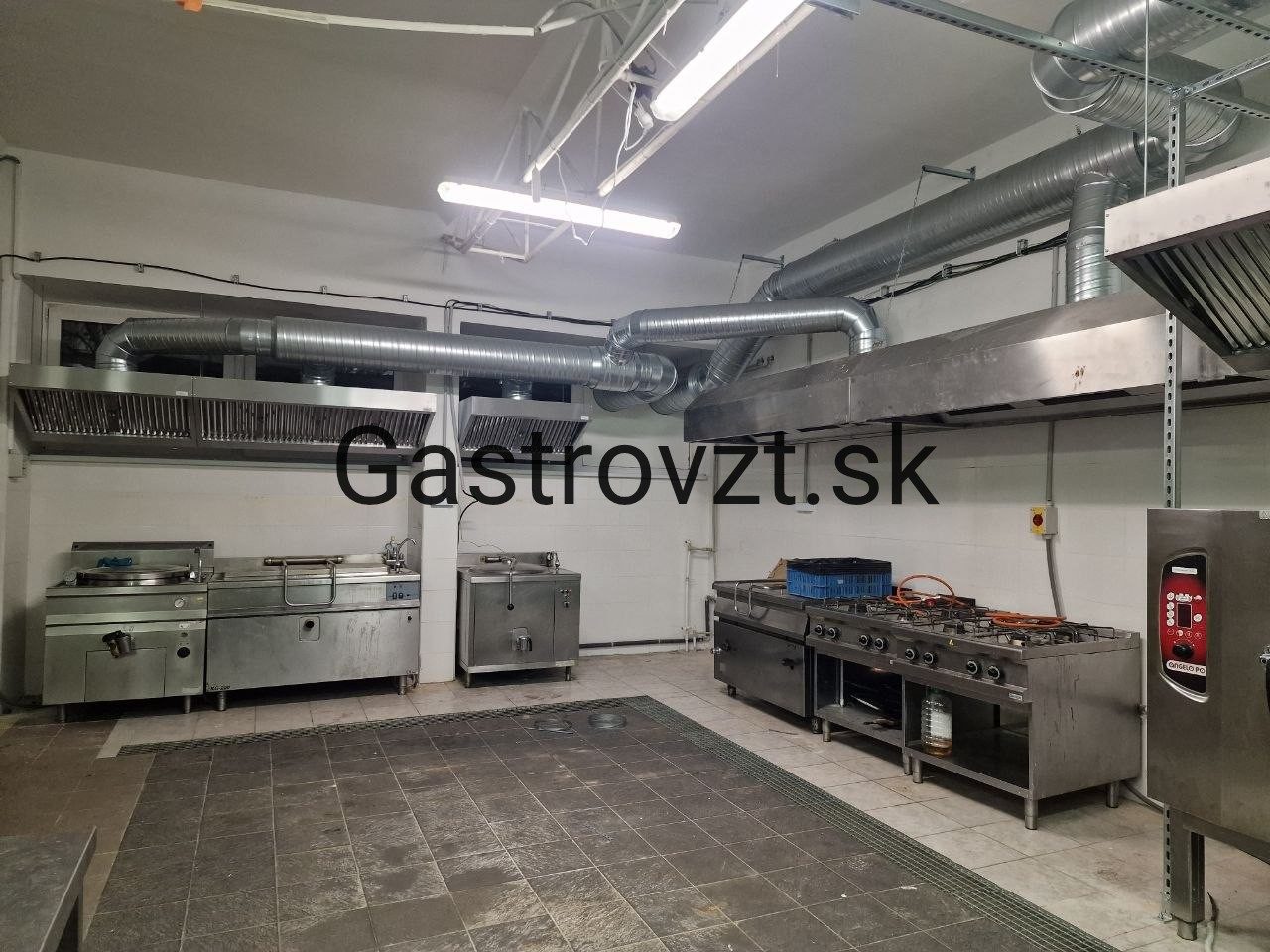

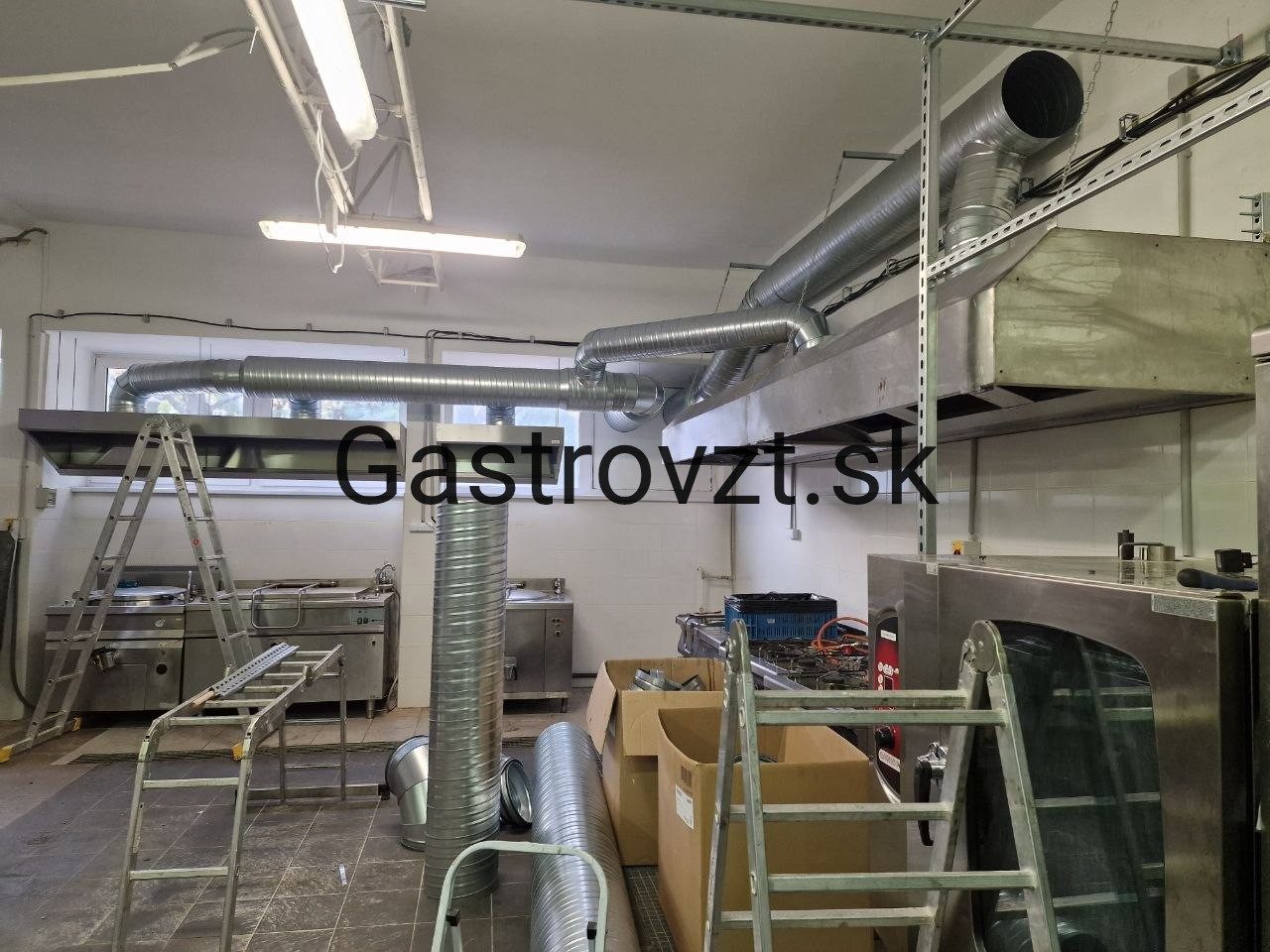

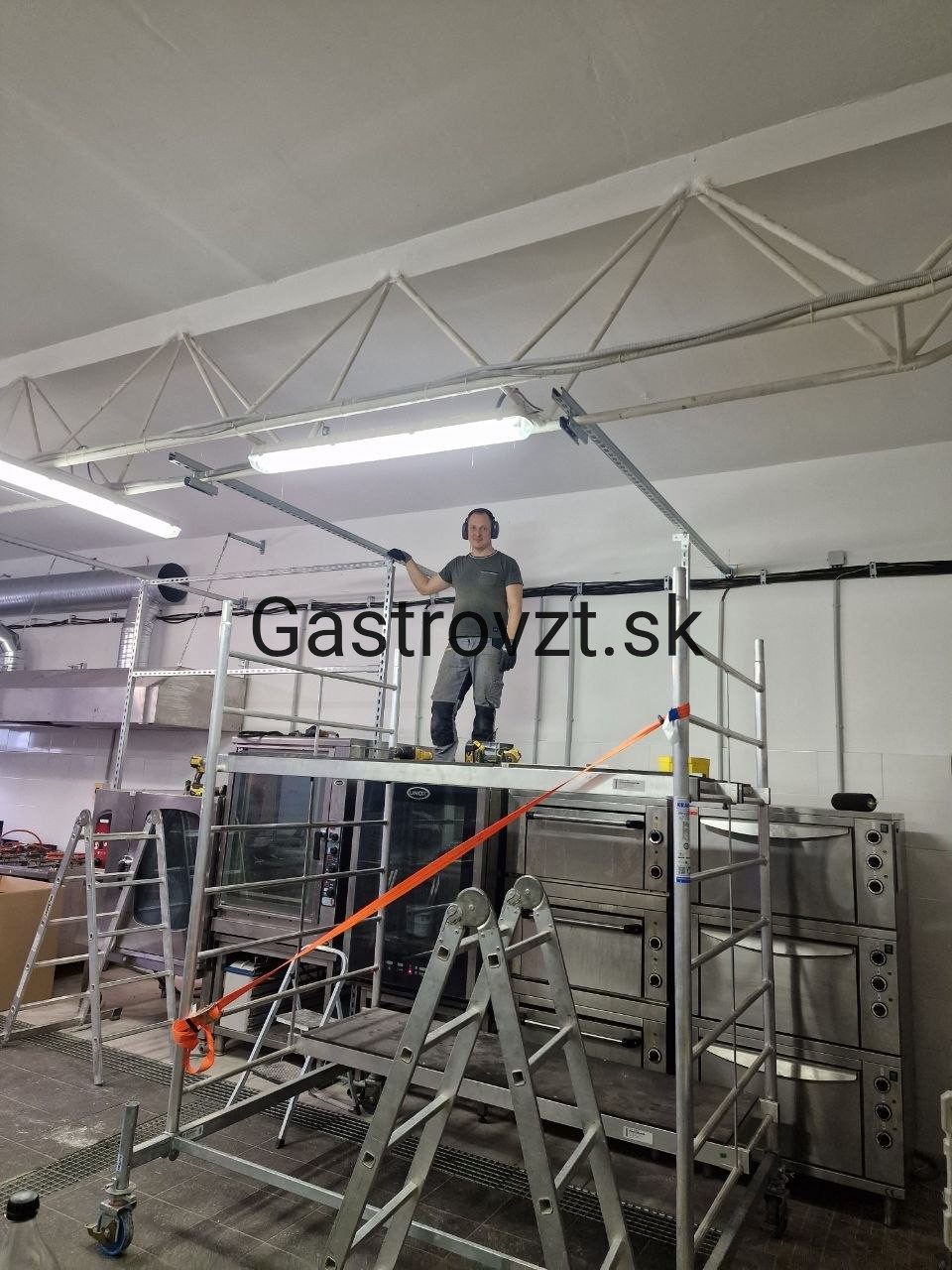

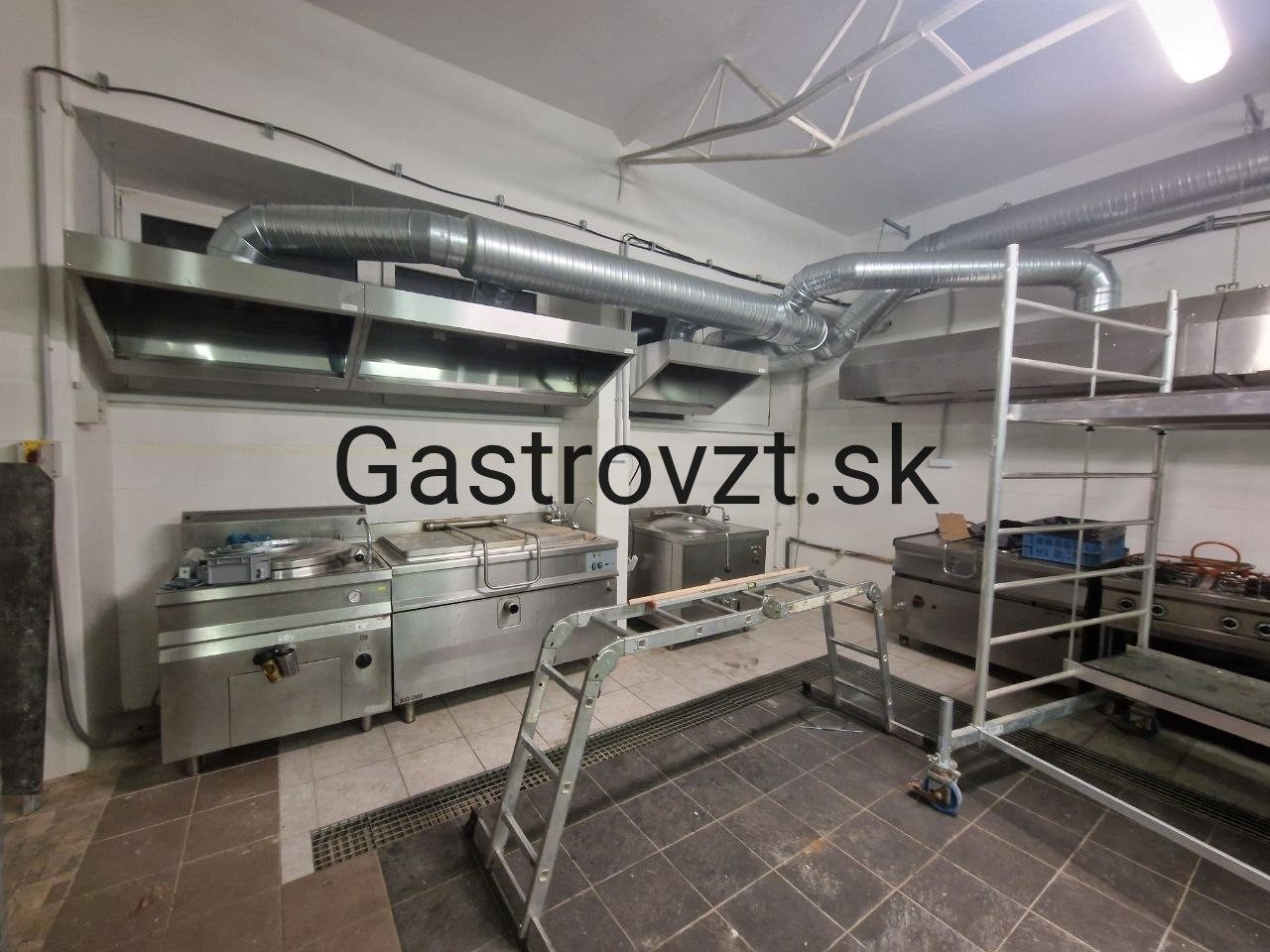

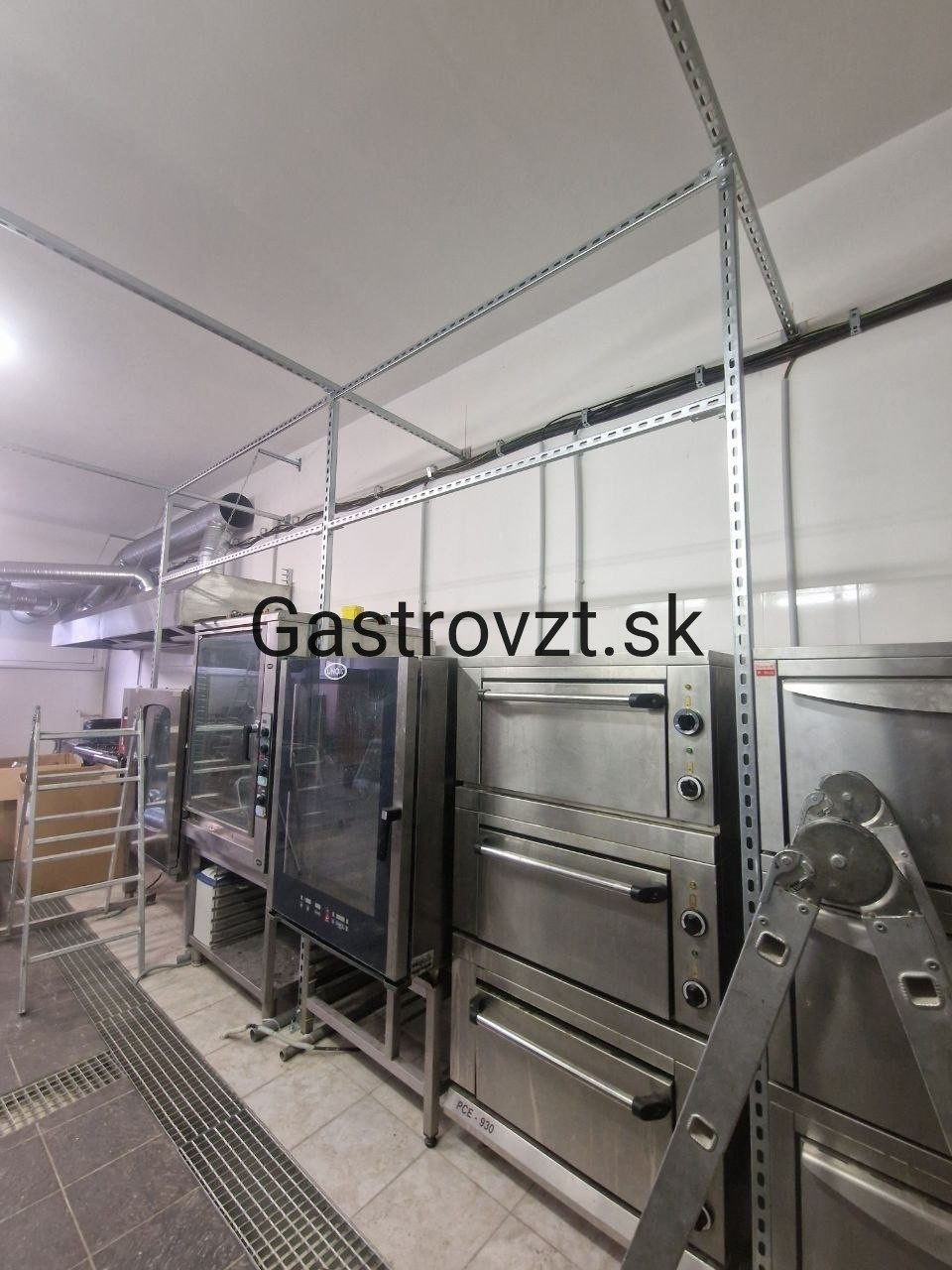

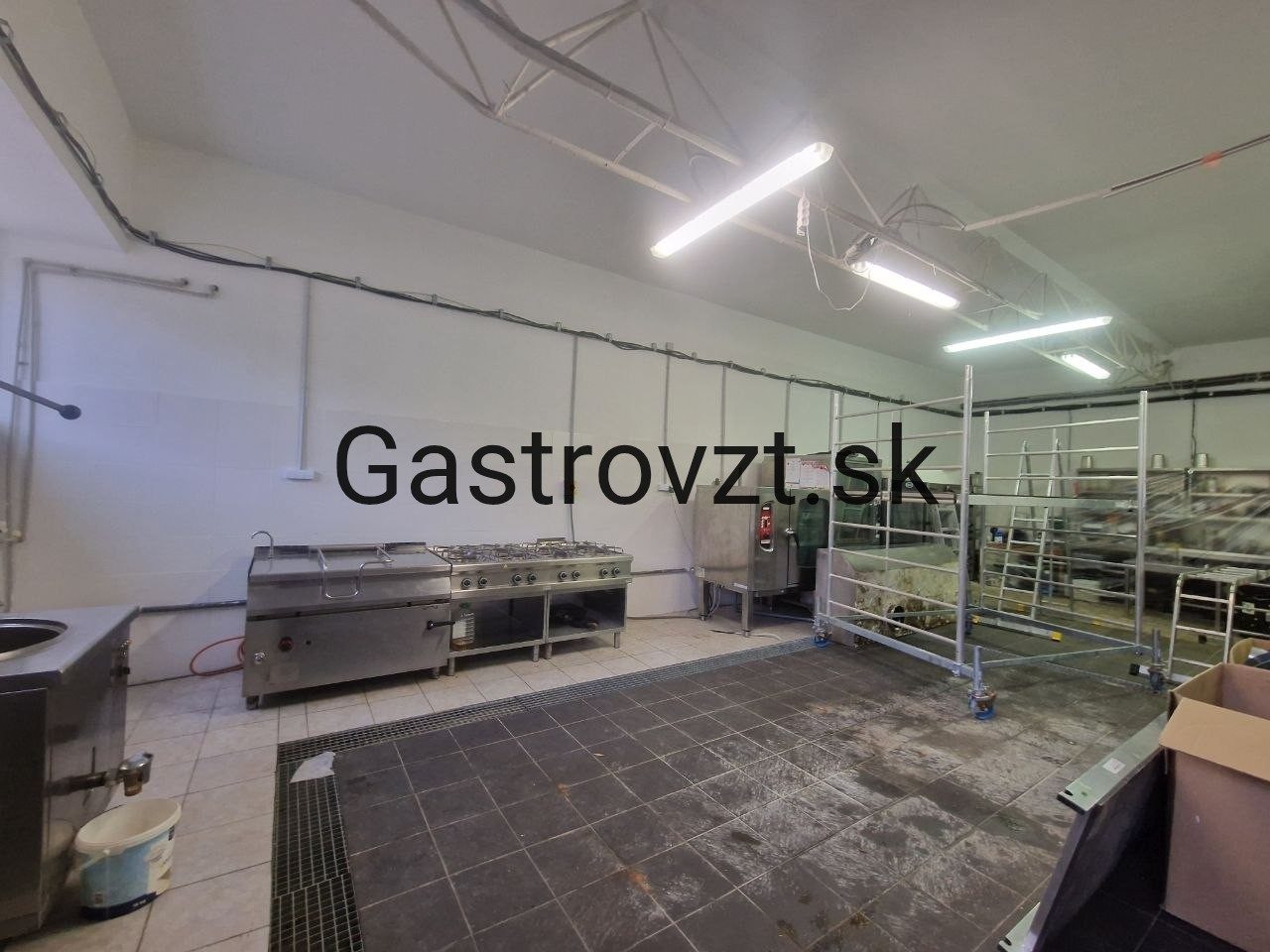

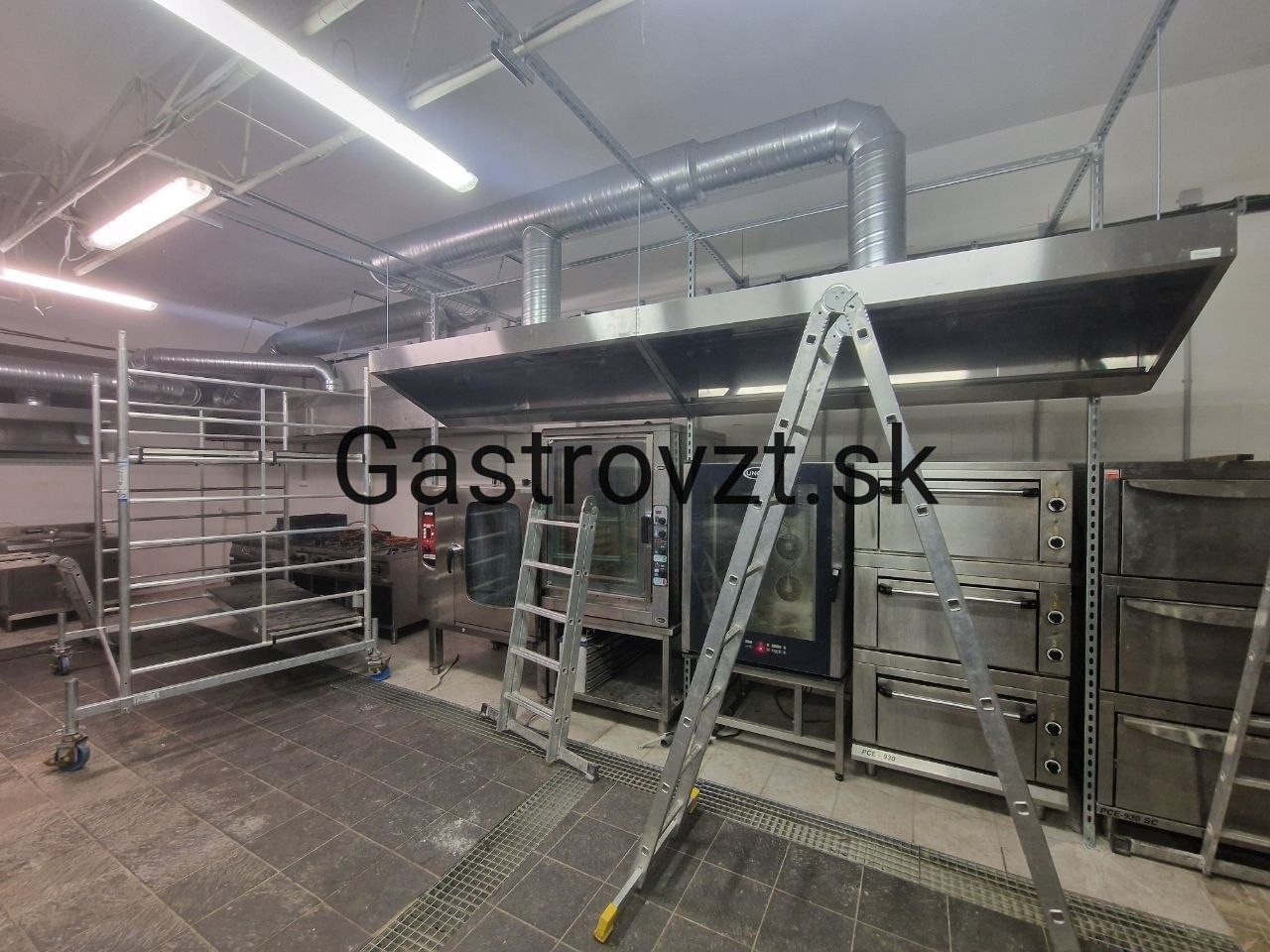

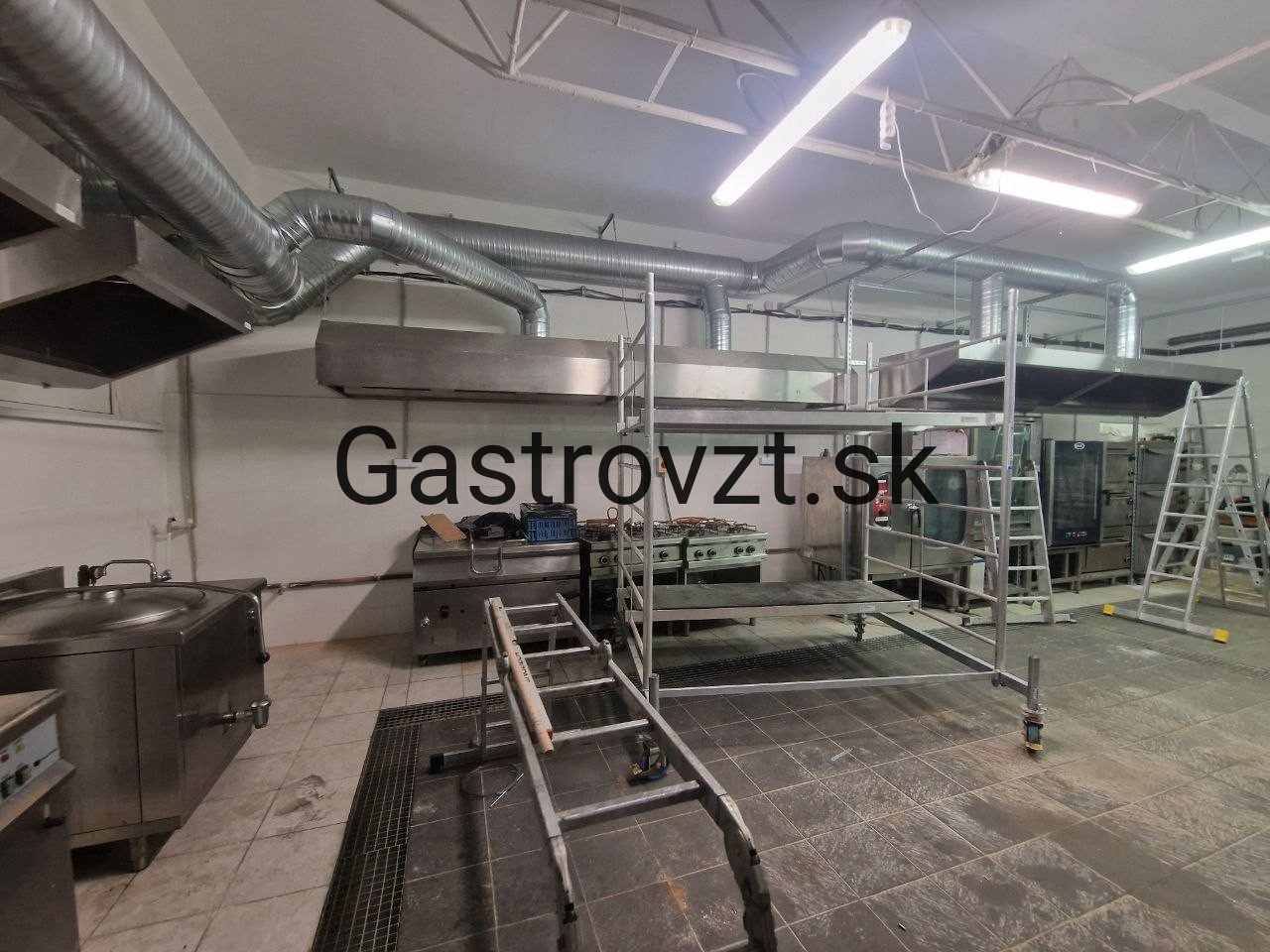

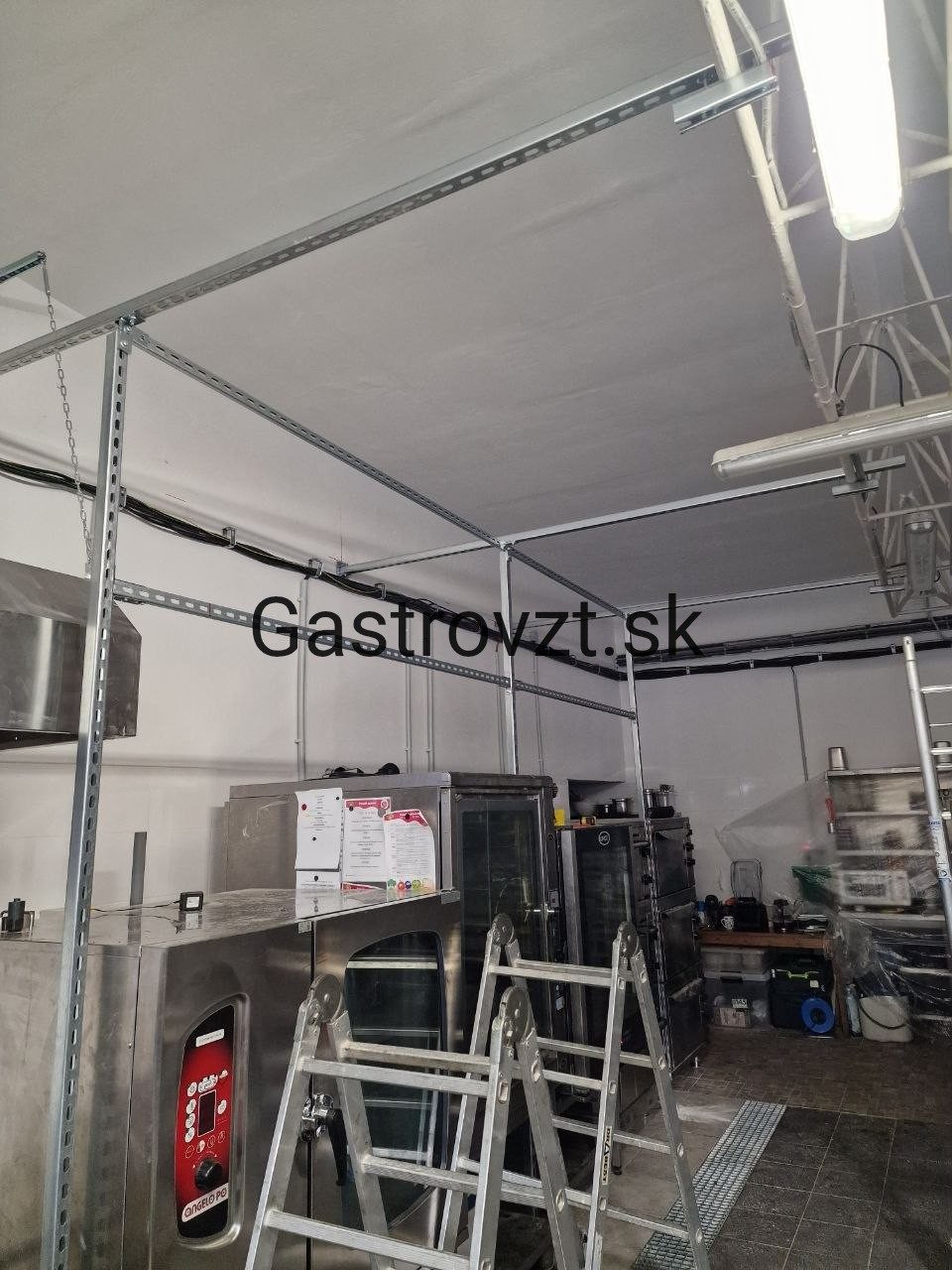

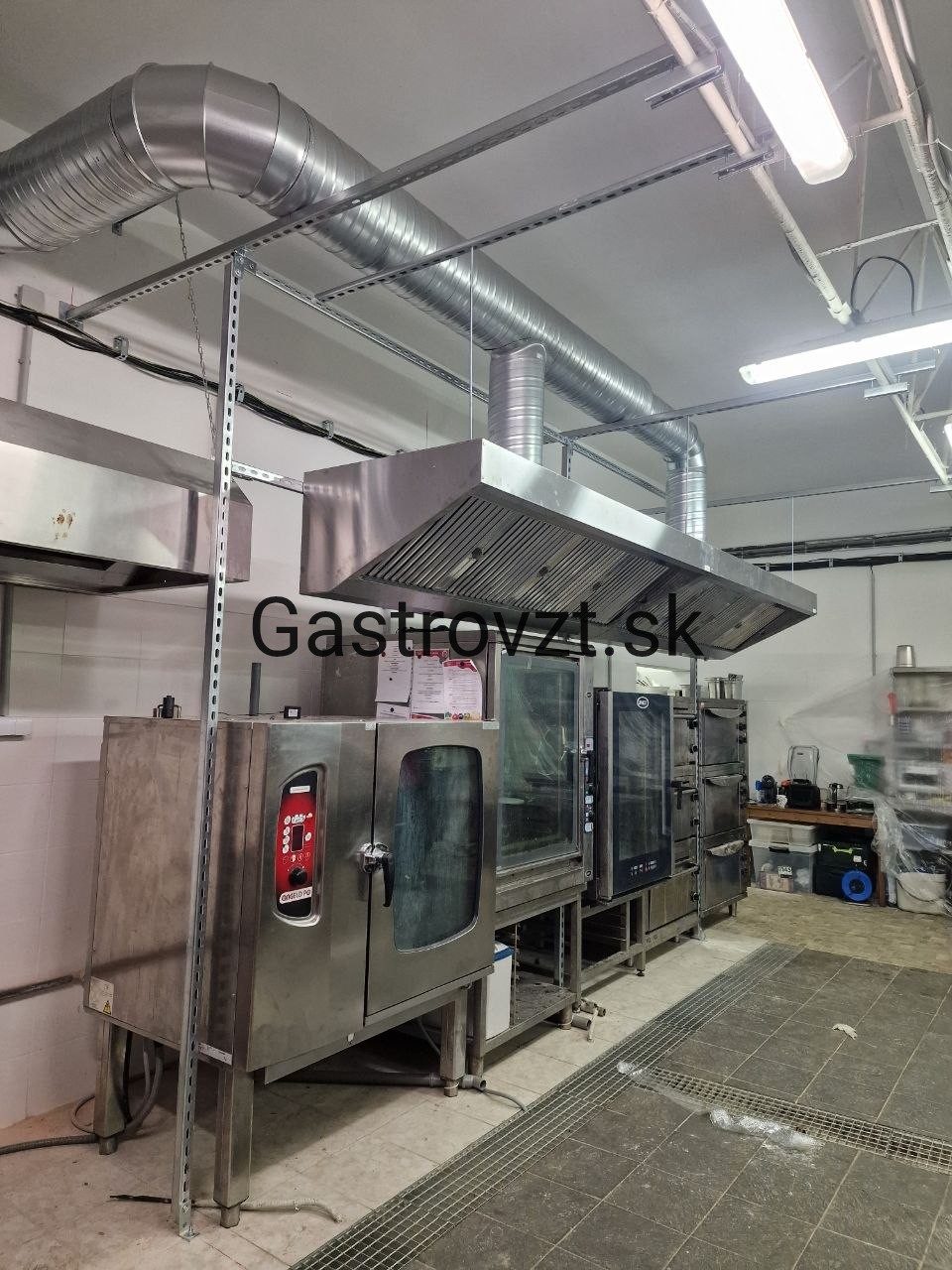

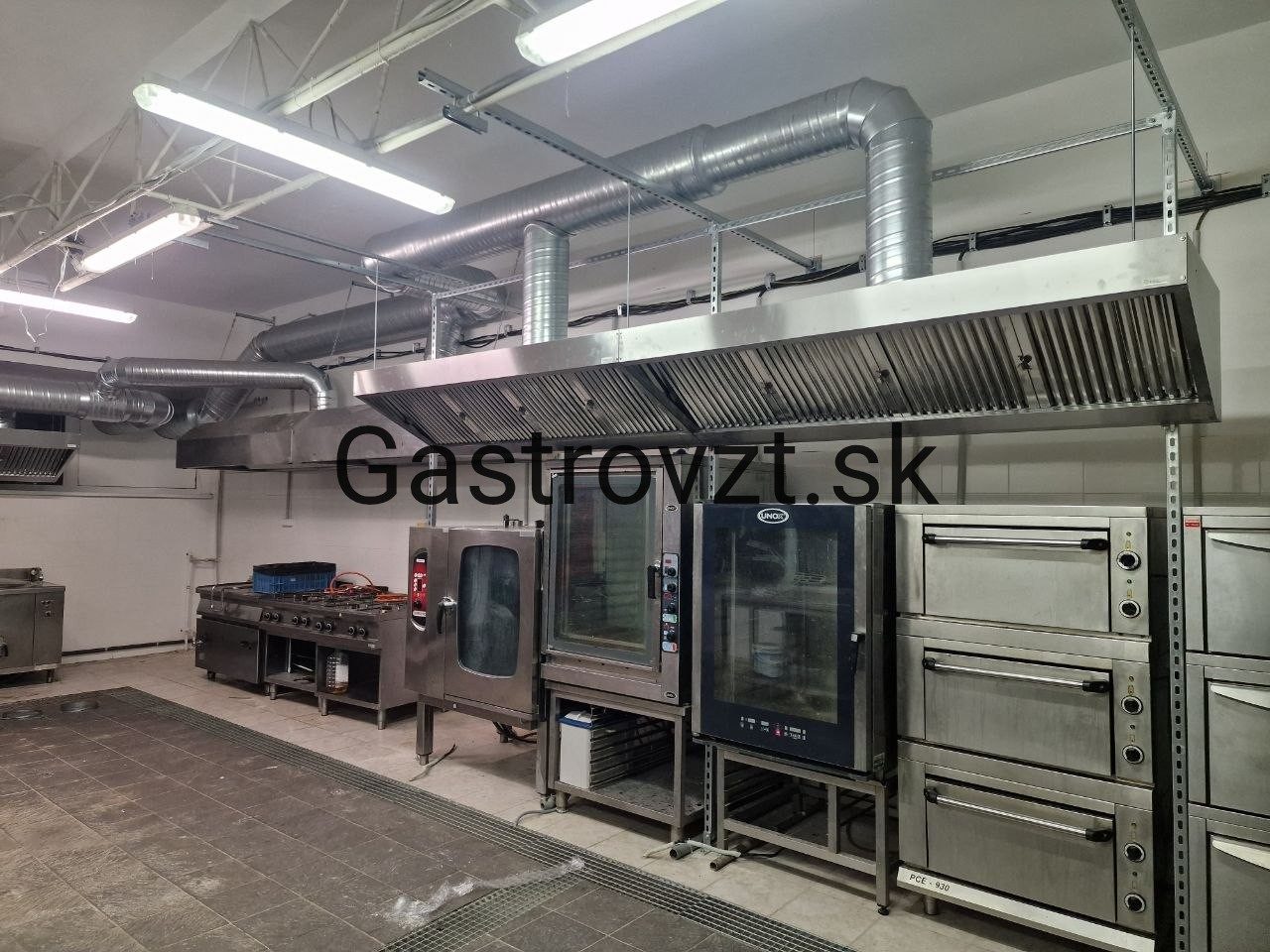

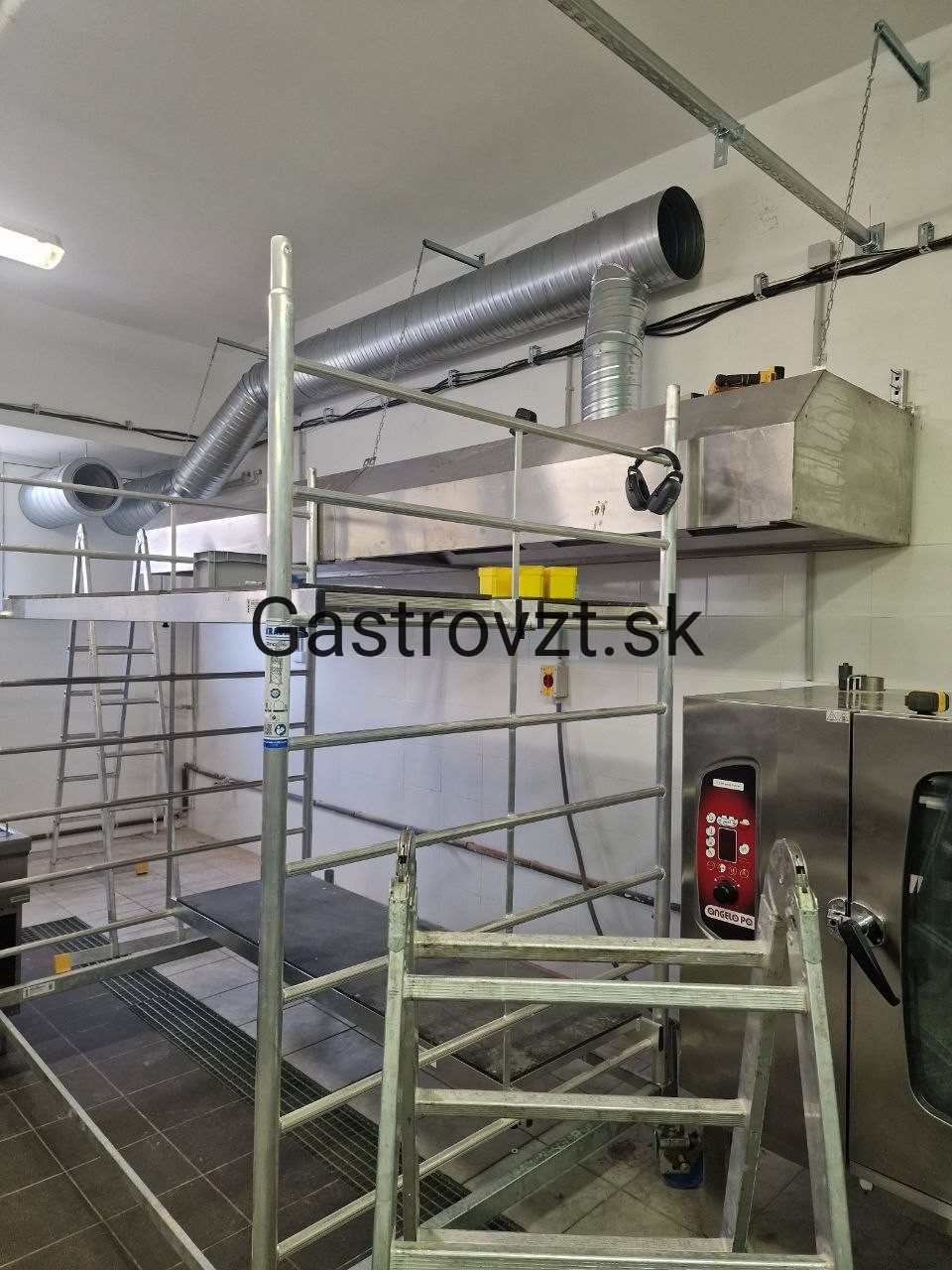

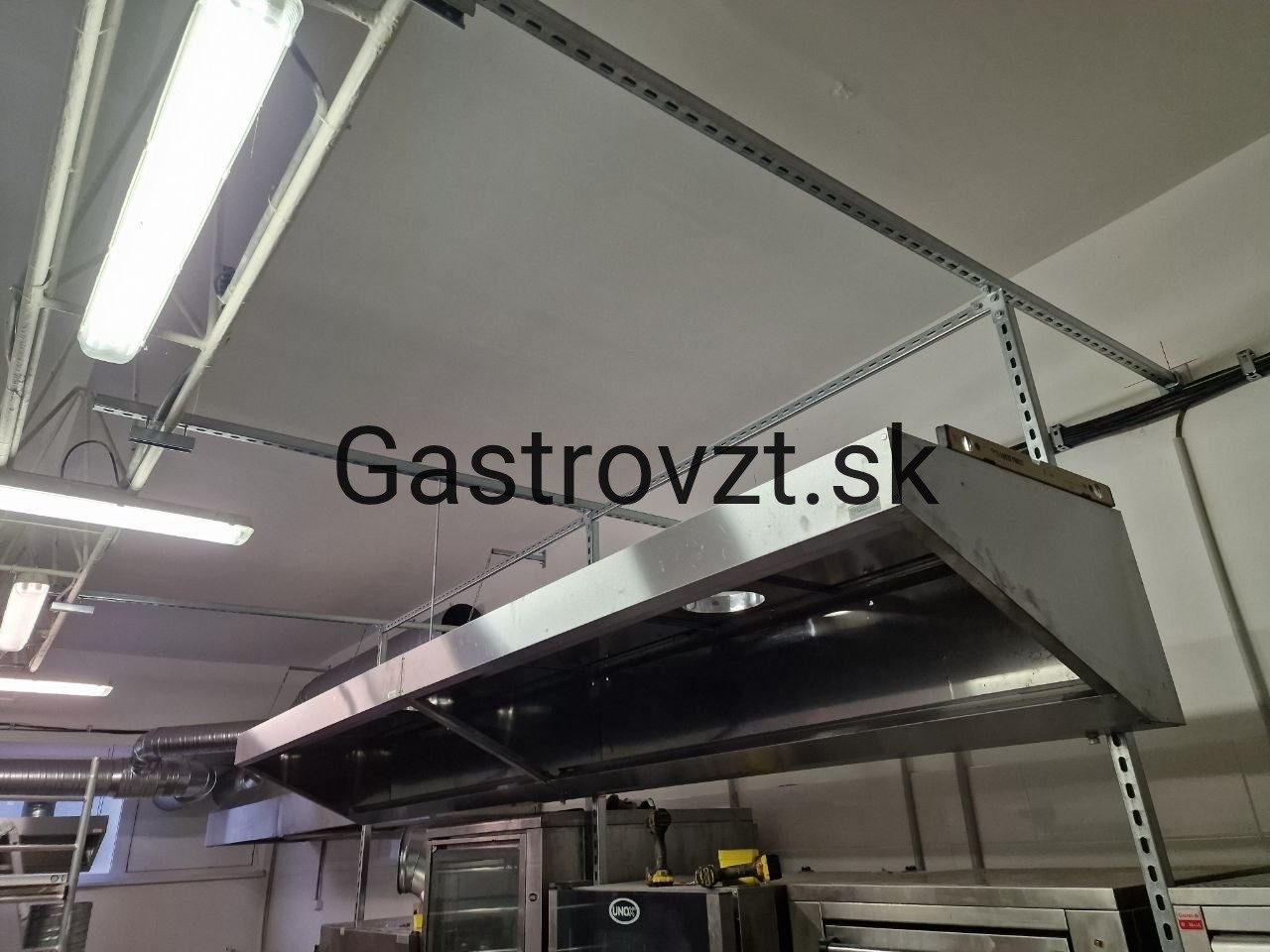

Problém so stropom. Strop aj steny boli veľmi krehké — nedalo sa na ne nič pripevniť ani zavesiť. Musel som preto vymyslieť a namontovať samostatnú oceľovú konštrukciu z profilov, na ktorú sa odsávacie digestory upevnili nezávisle od stropu.

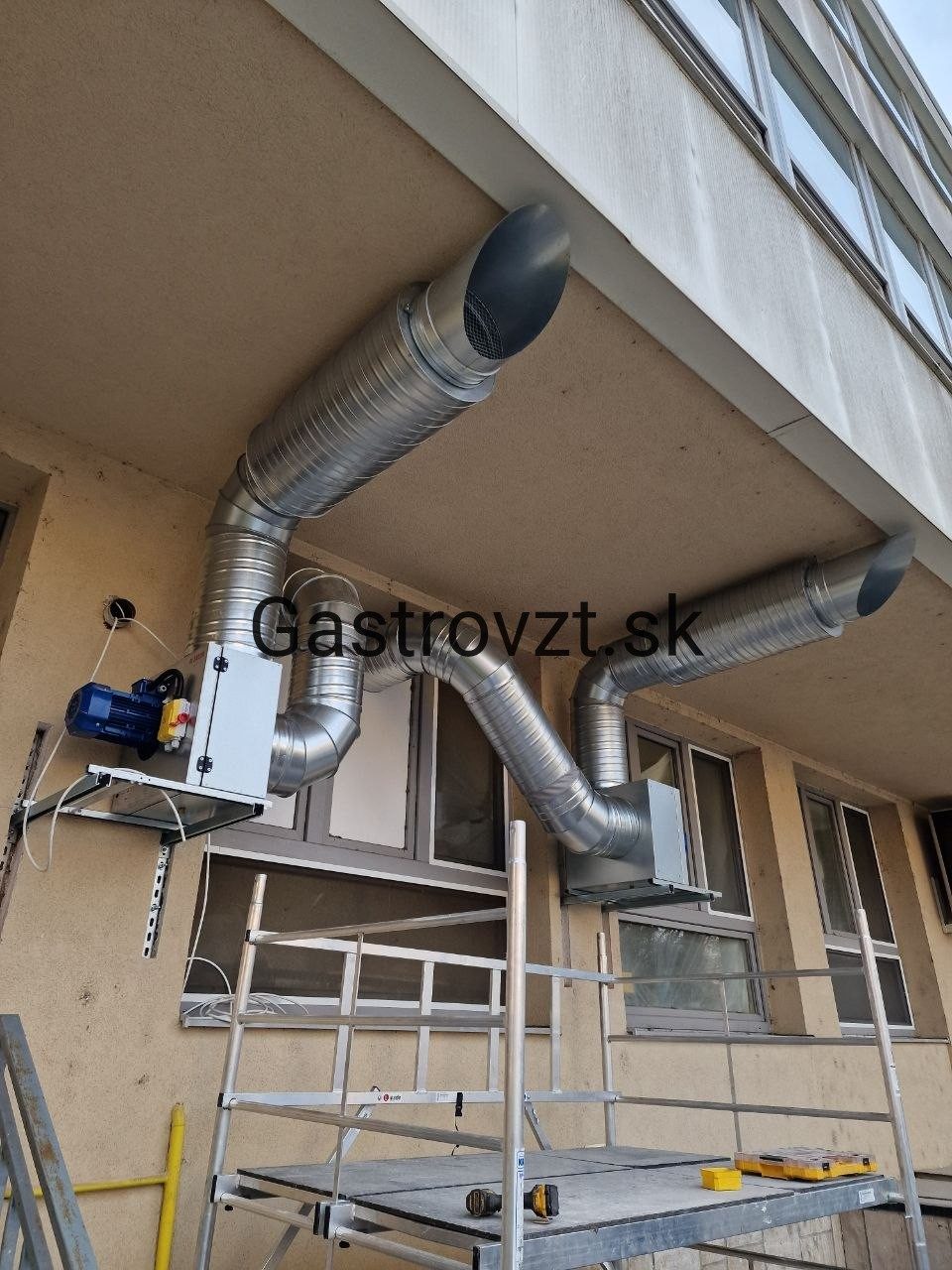

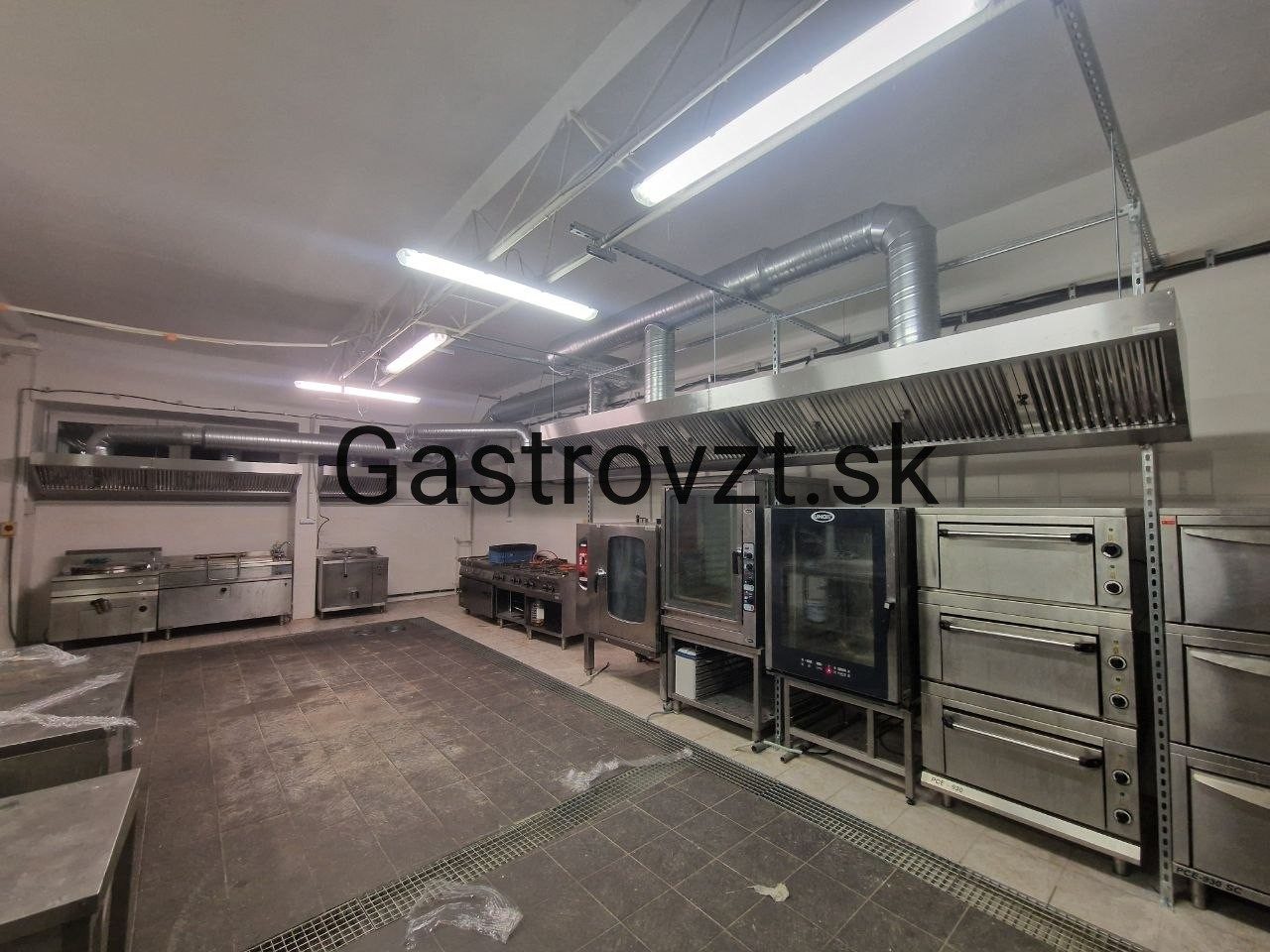

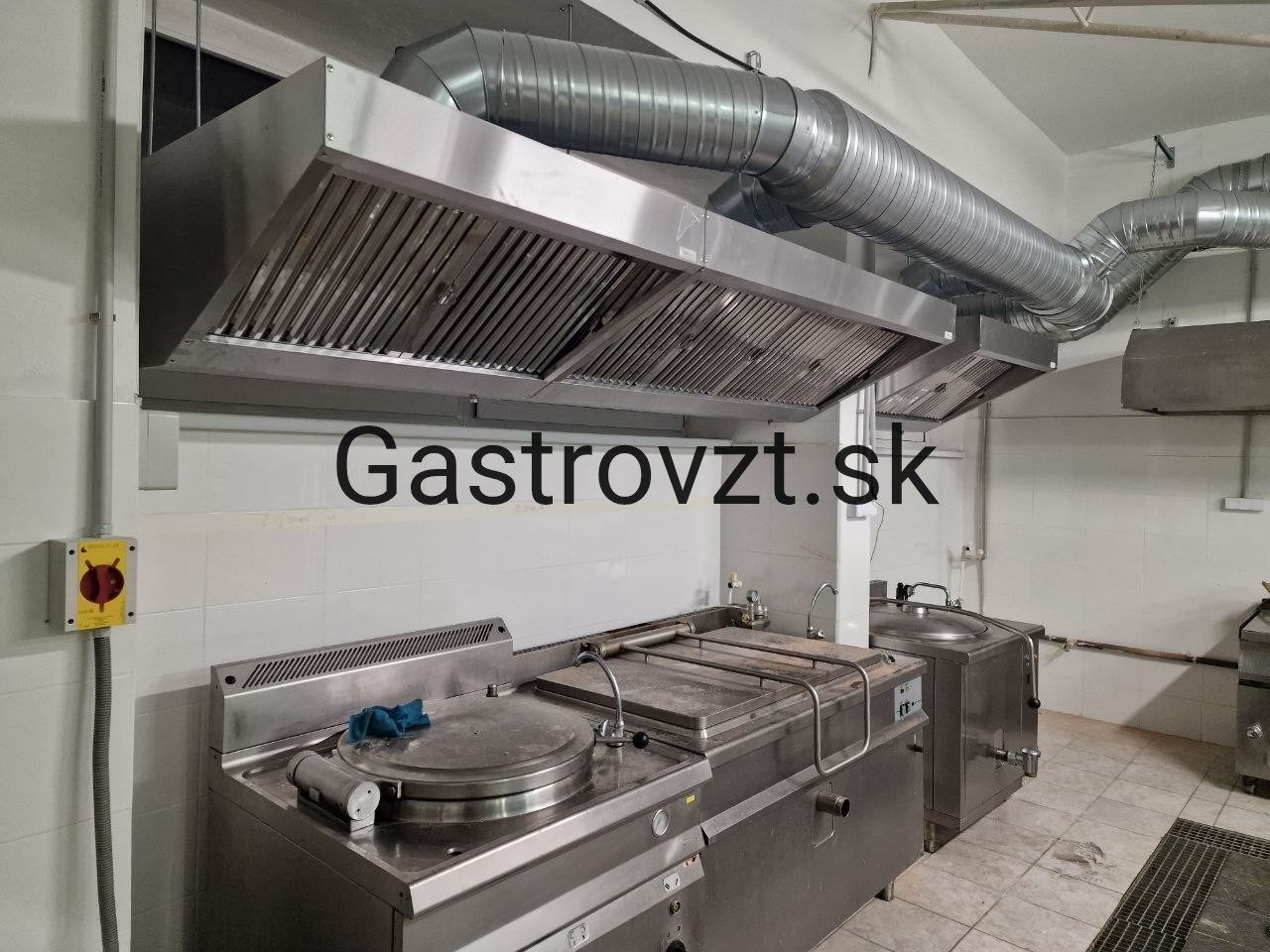

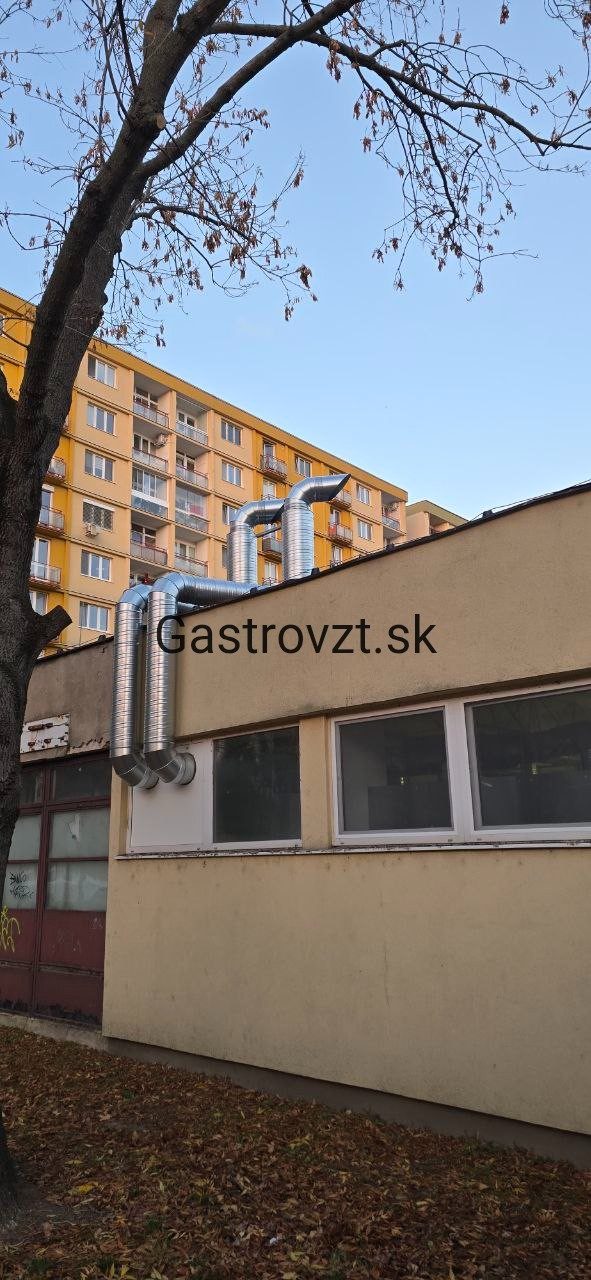

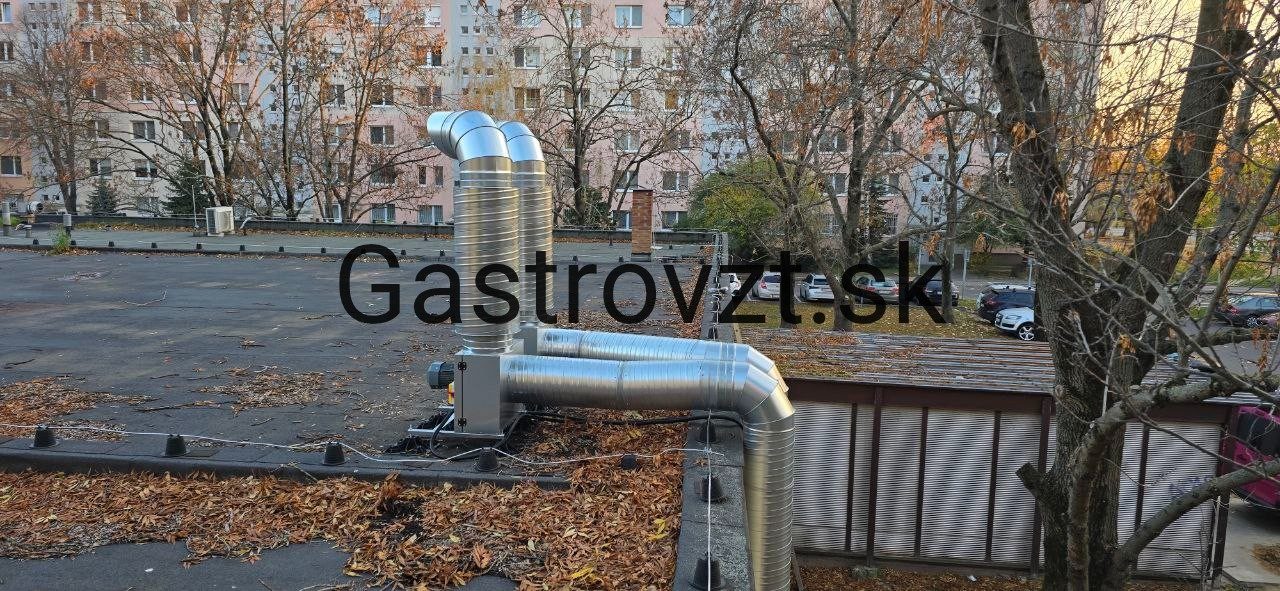

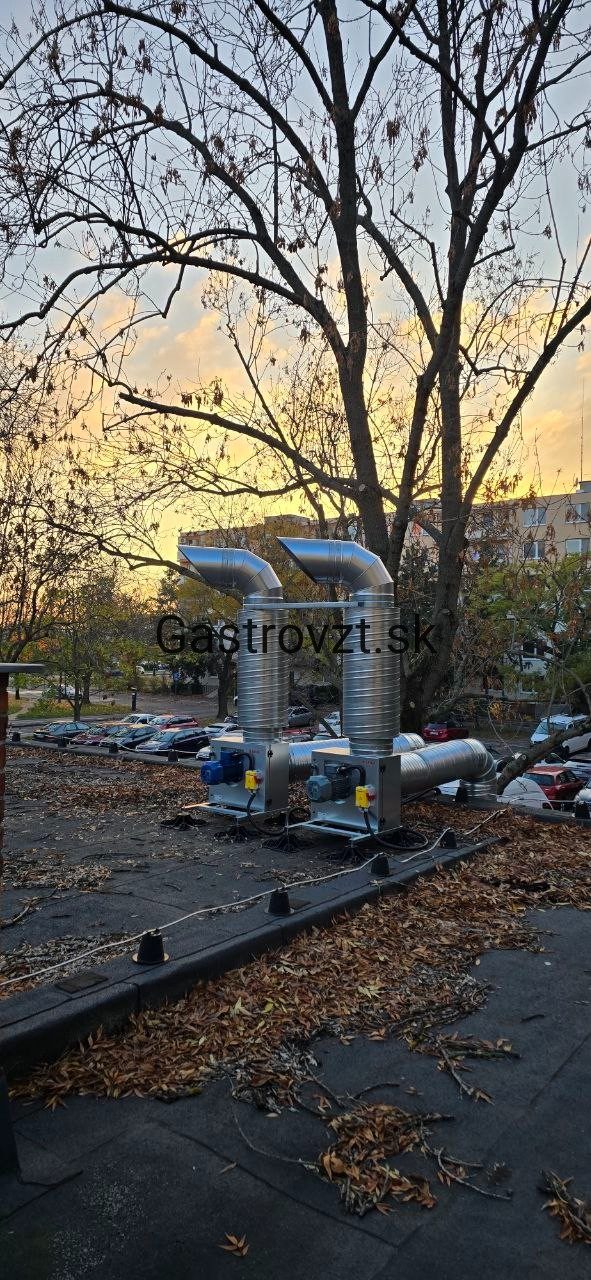

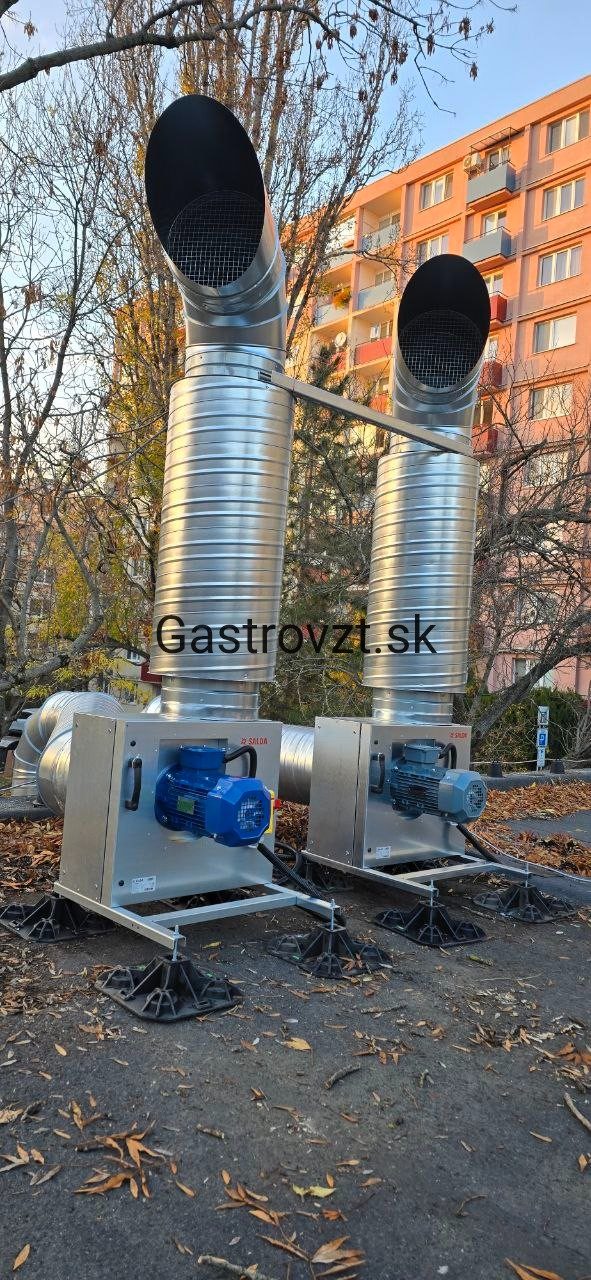

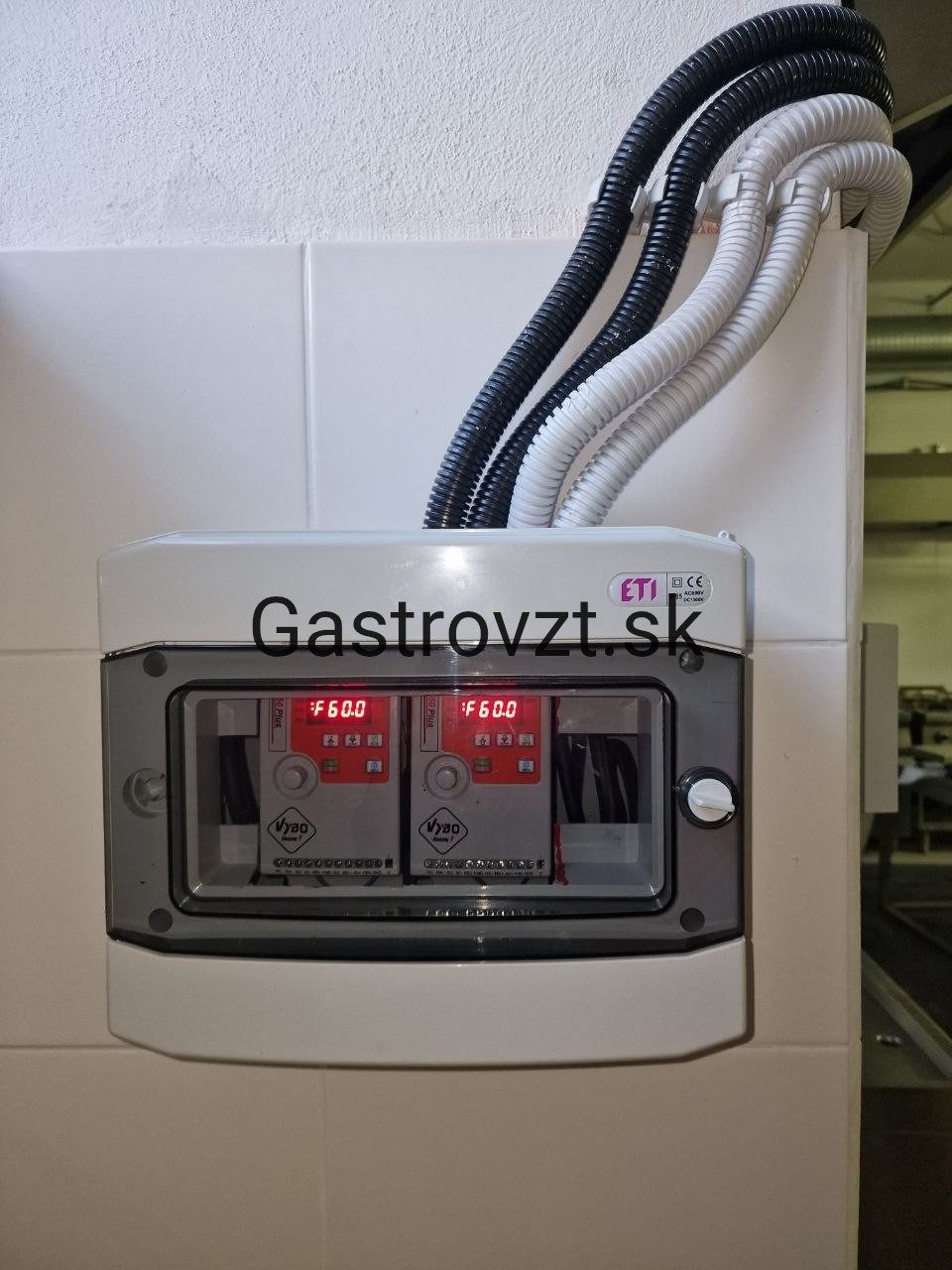

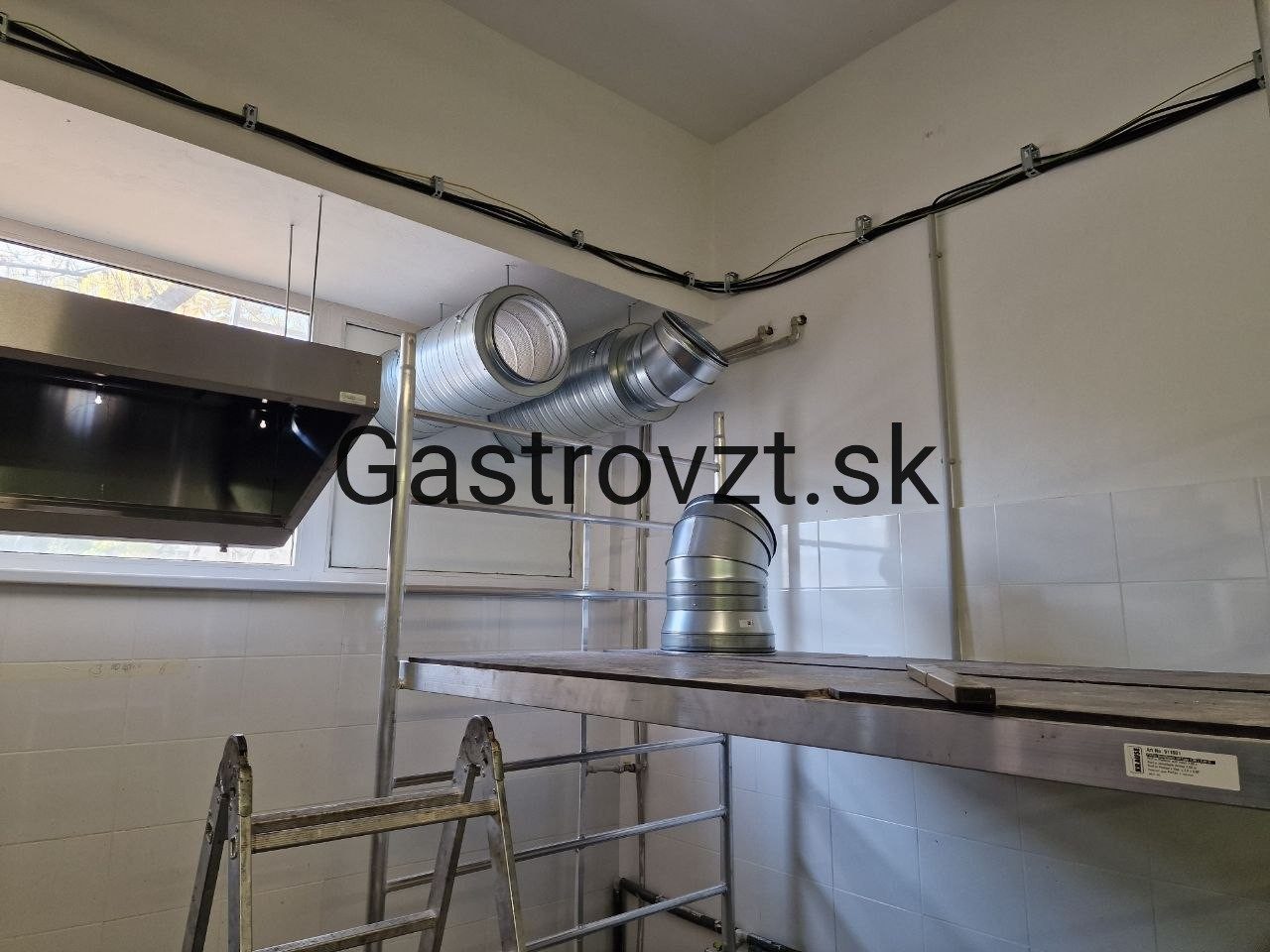

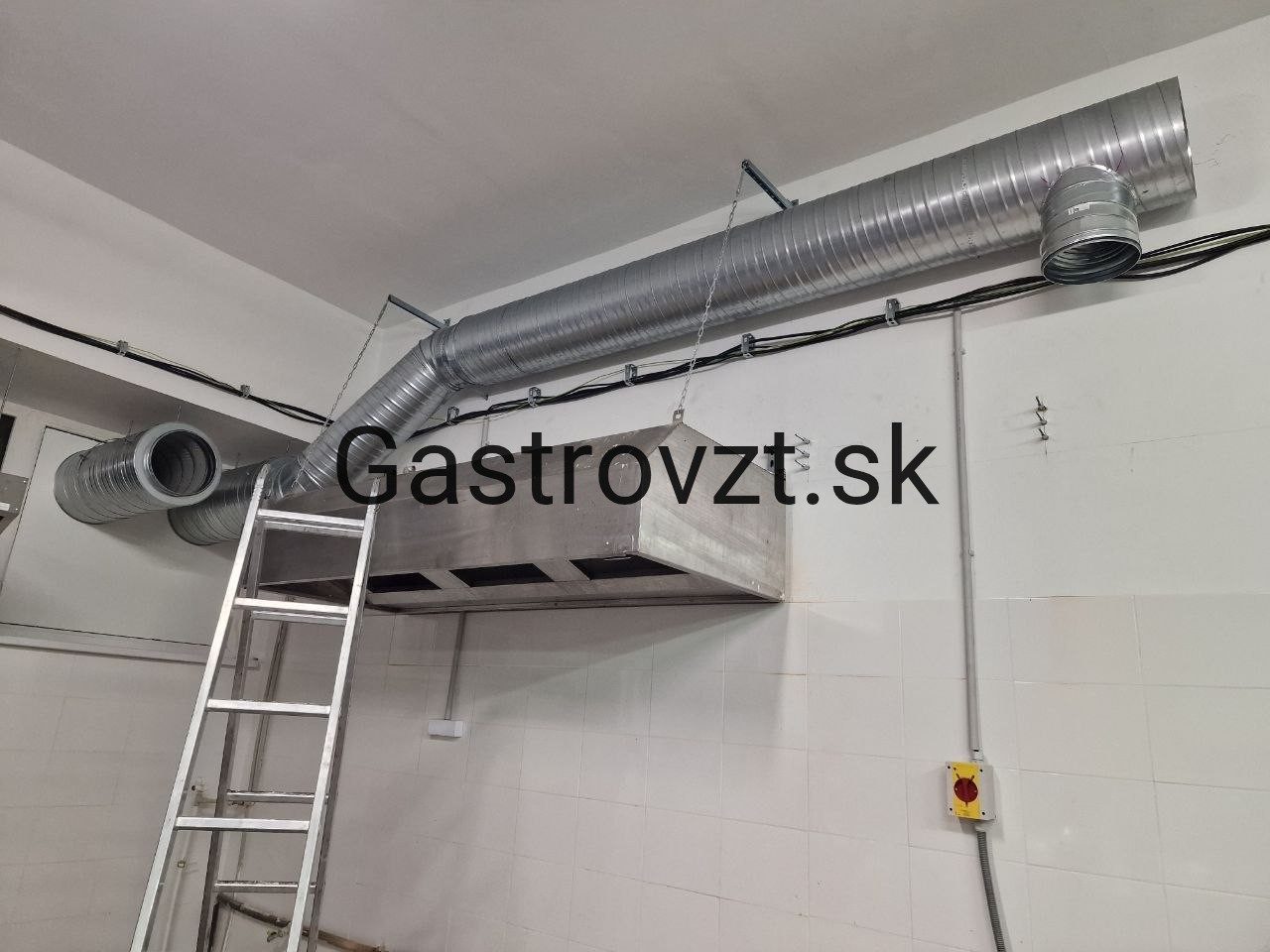

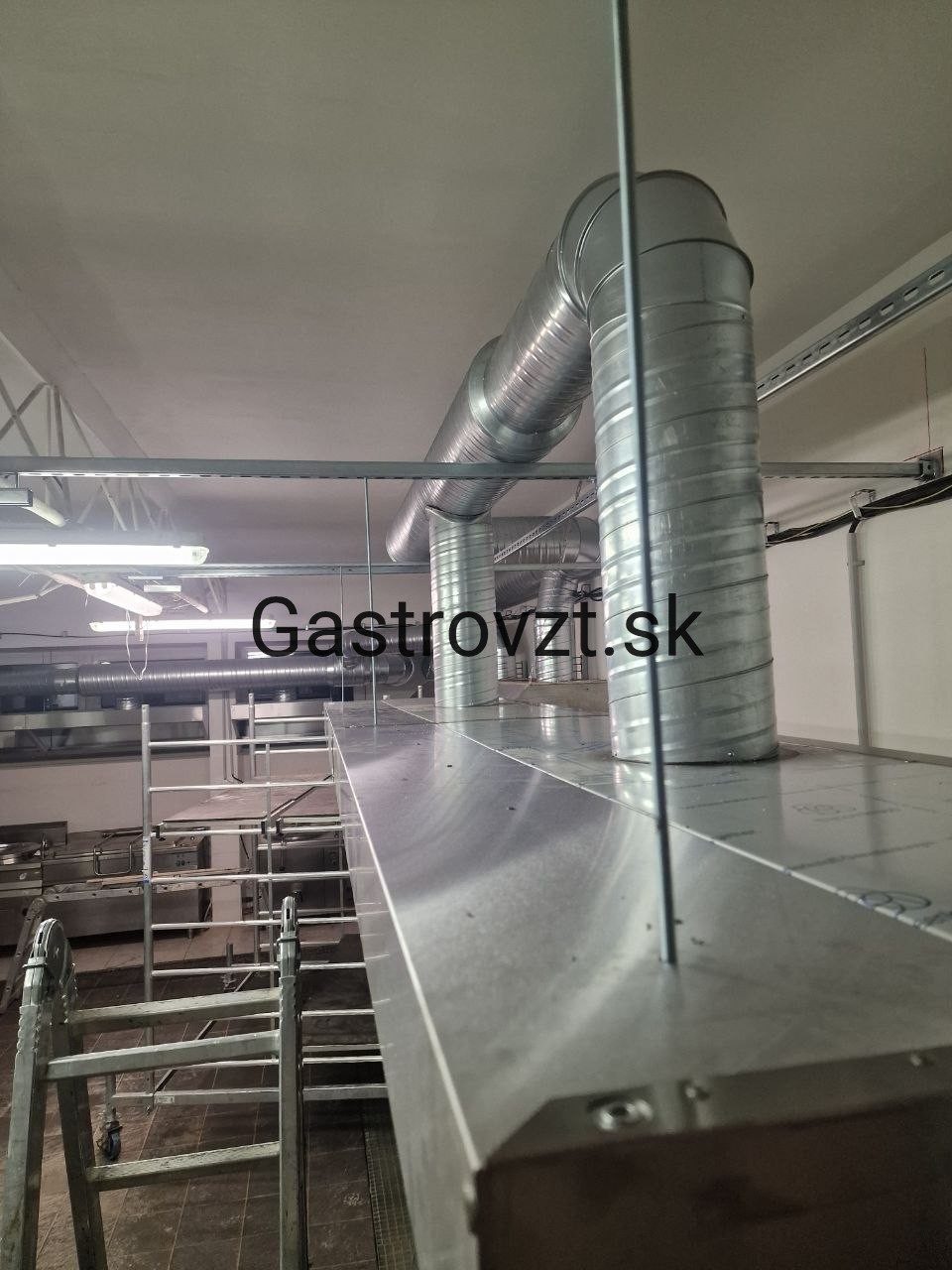

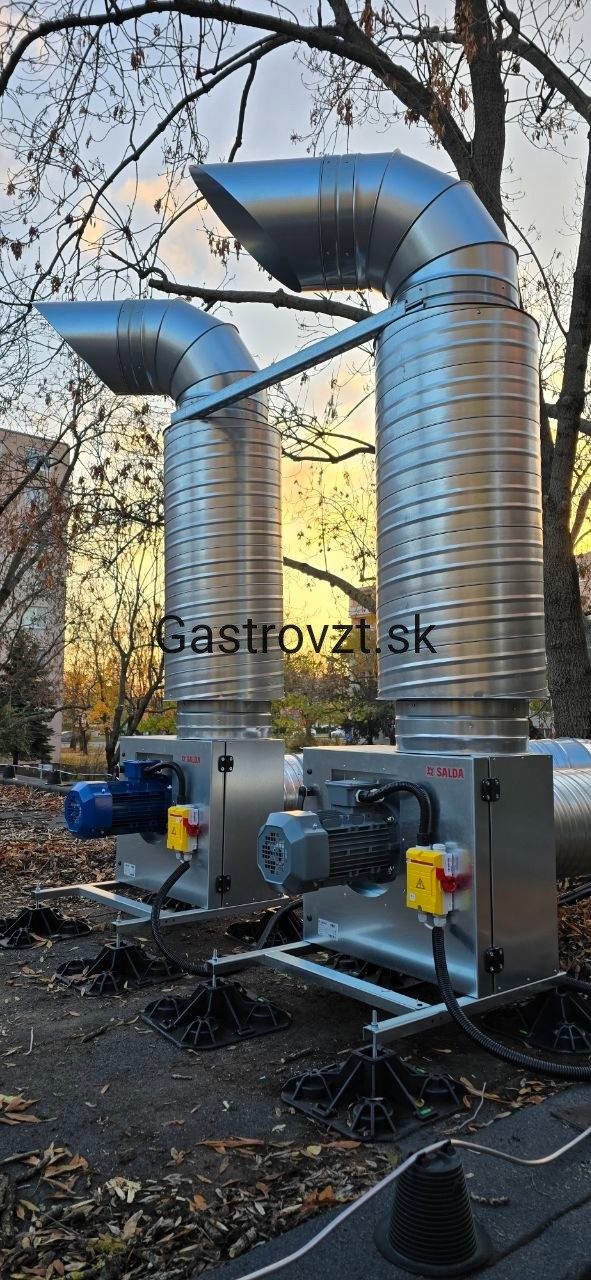

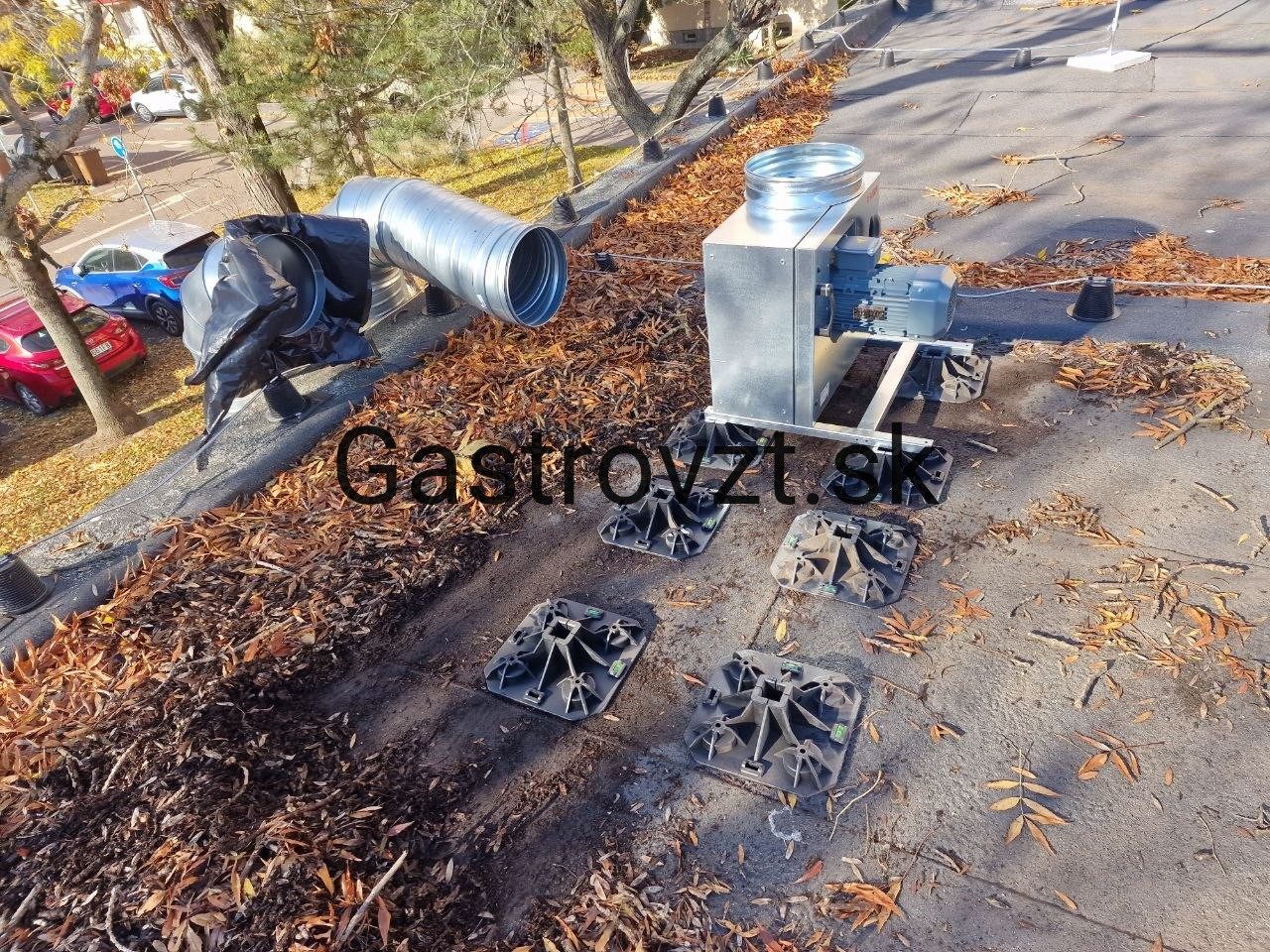

Odsávanie. Namontoval som dva kuchynské odsávacie ventilátory — výkon odsávača musel byť vyšší, než aký dokáže poskytnúť jeden ventilátor. K tomu samostatný kanálový ventilátor pre odsávanie z umývačky riadu, kde ide para bez tuku.

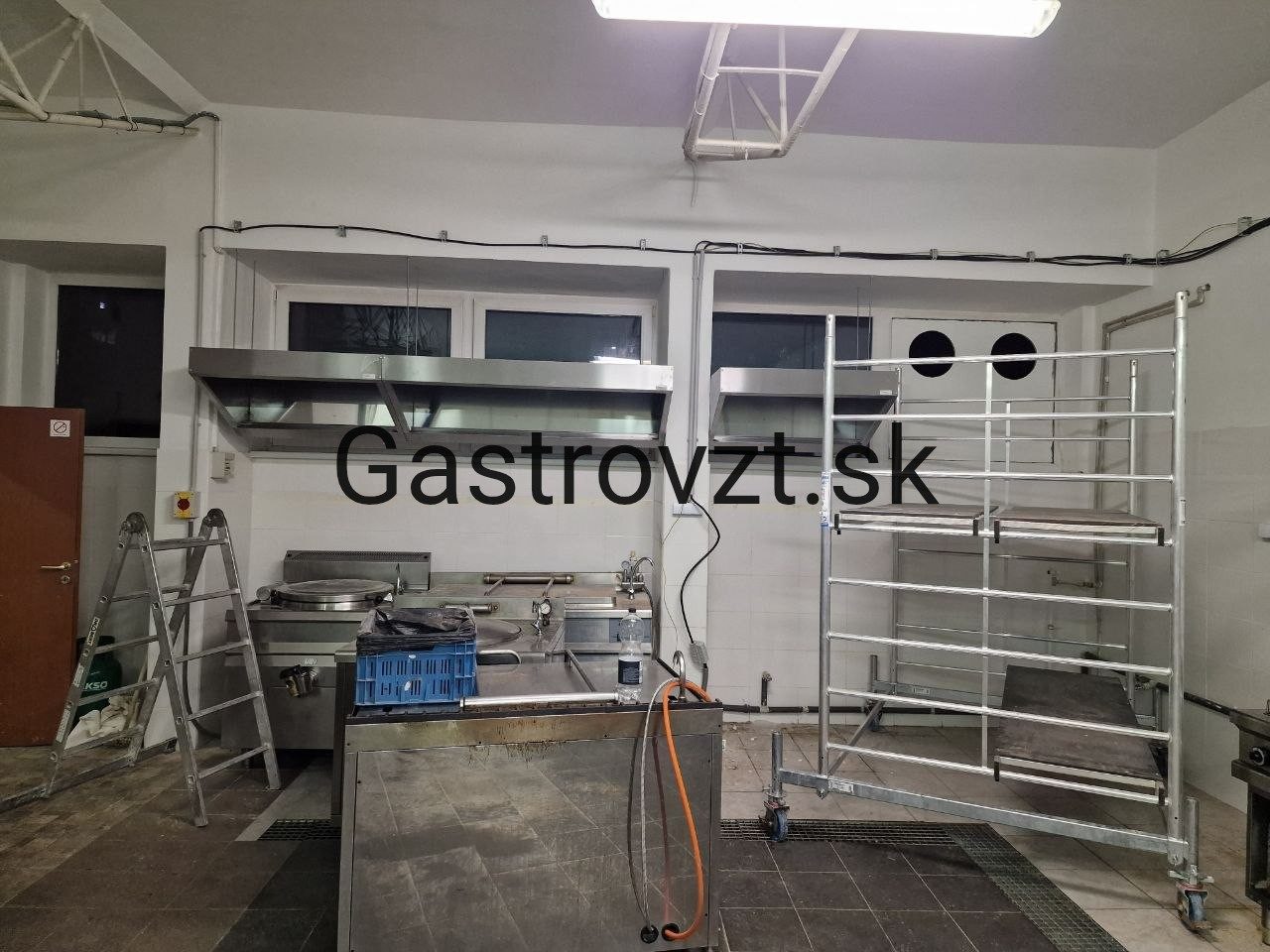

Prívod. Prívodný systém s ohrievačom vzduchu privádza do kuchyne čerstvý, temperovaný vzduch. Na prívod som vyrezal otvor s priemerom 330 mm; na odsávanie som využil existujúce otvory, aby som do krehkých stien nezasahoval viac, než bolo nutné.

Priebeh. Počas montáže som sa snažil nerobiť hluk a držať sa ich harmonogramu. Riešenie som zrealizoval prakticky bez marže, za veľmi nízku cenu — pre takúto prevádzku to dávalo zmysel.

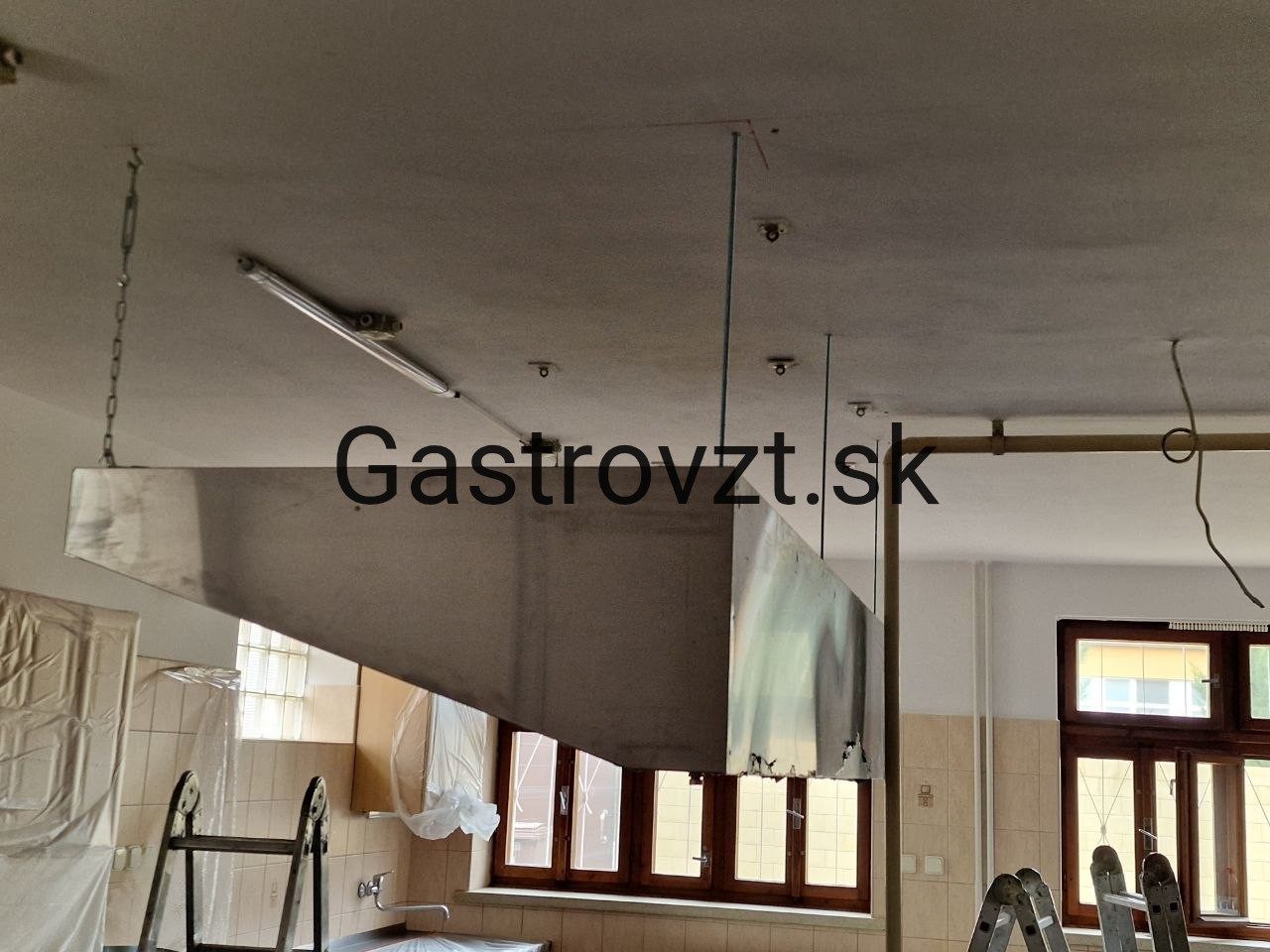

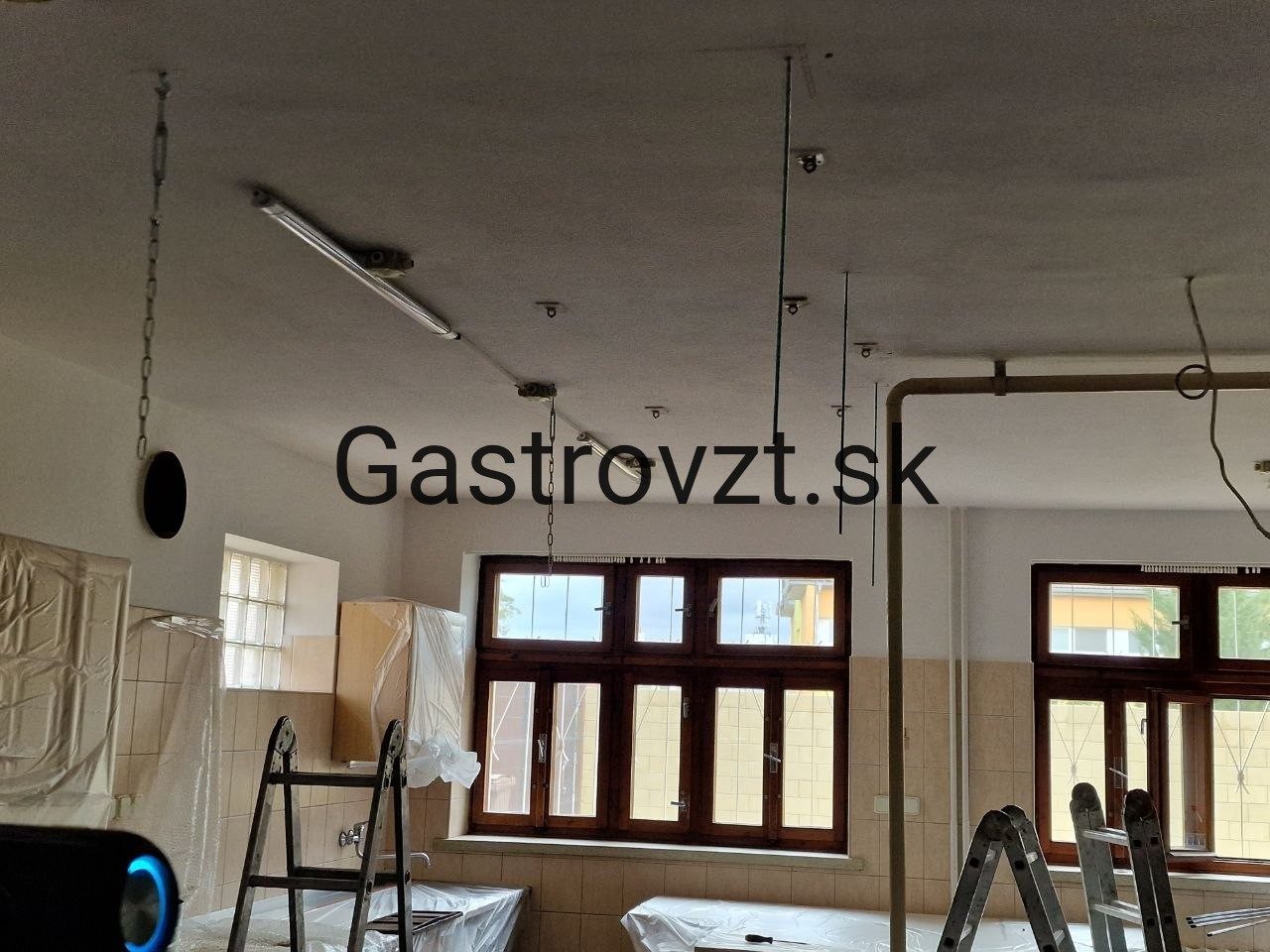

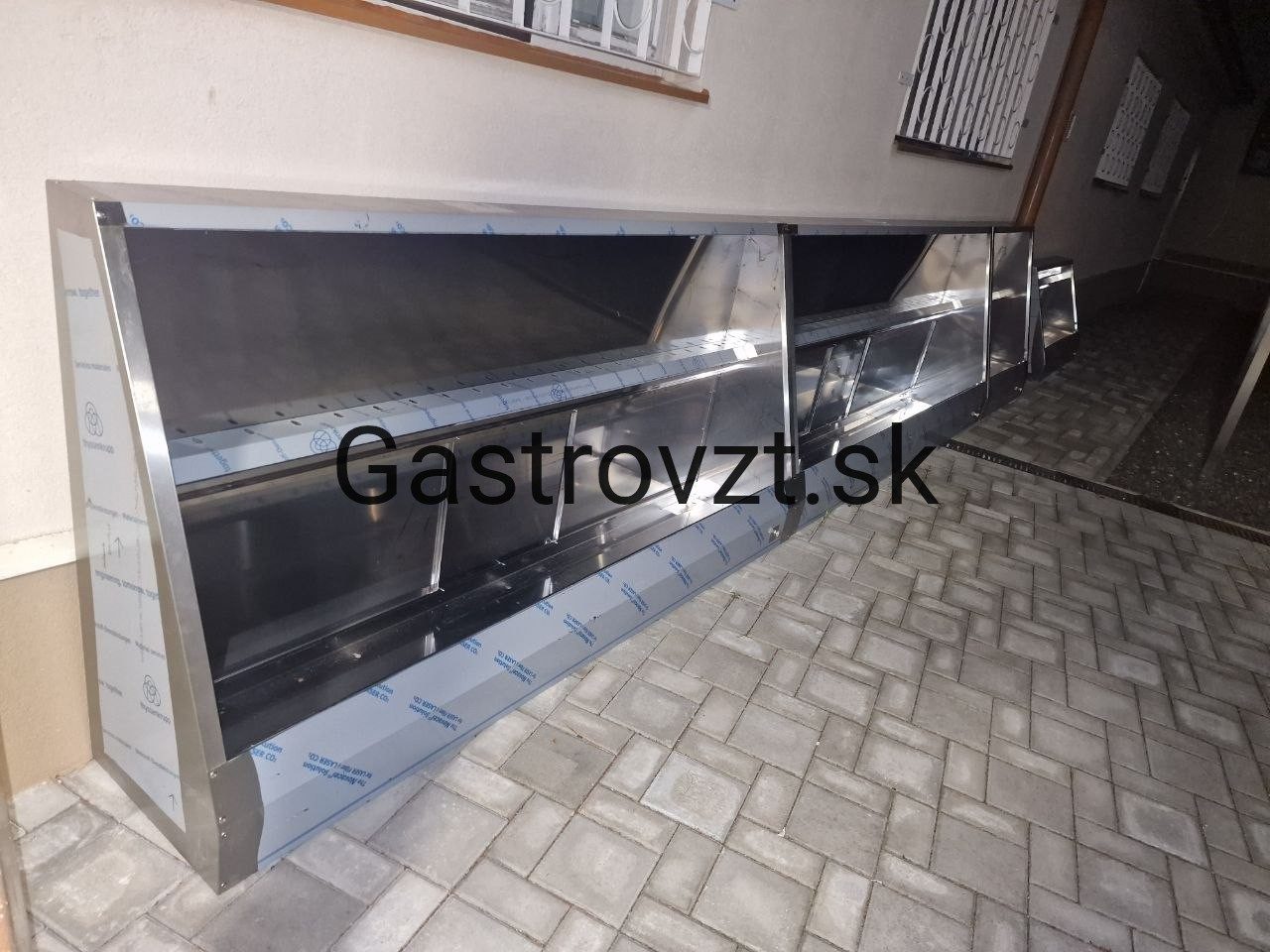

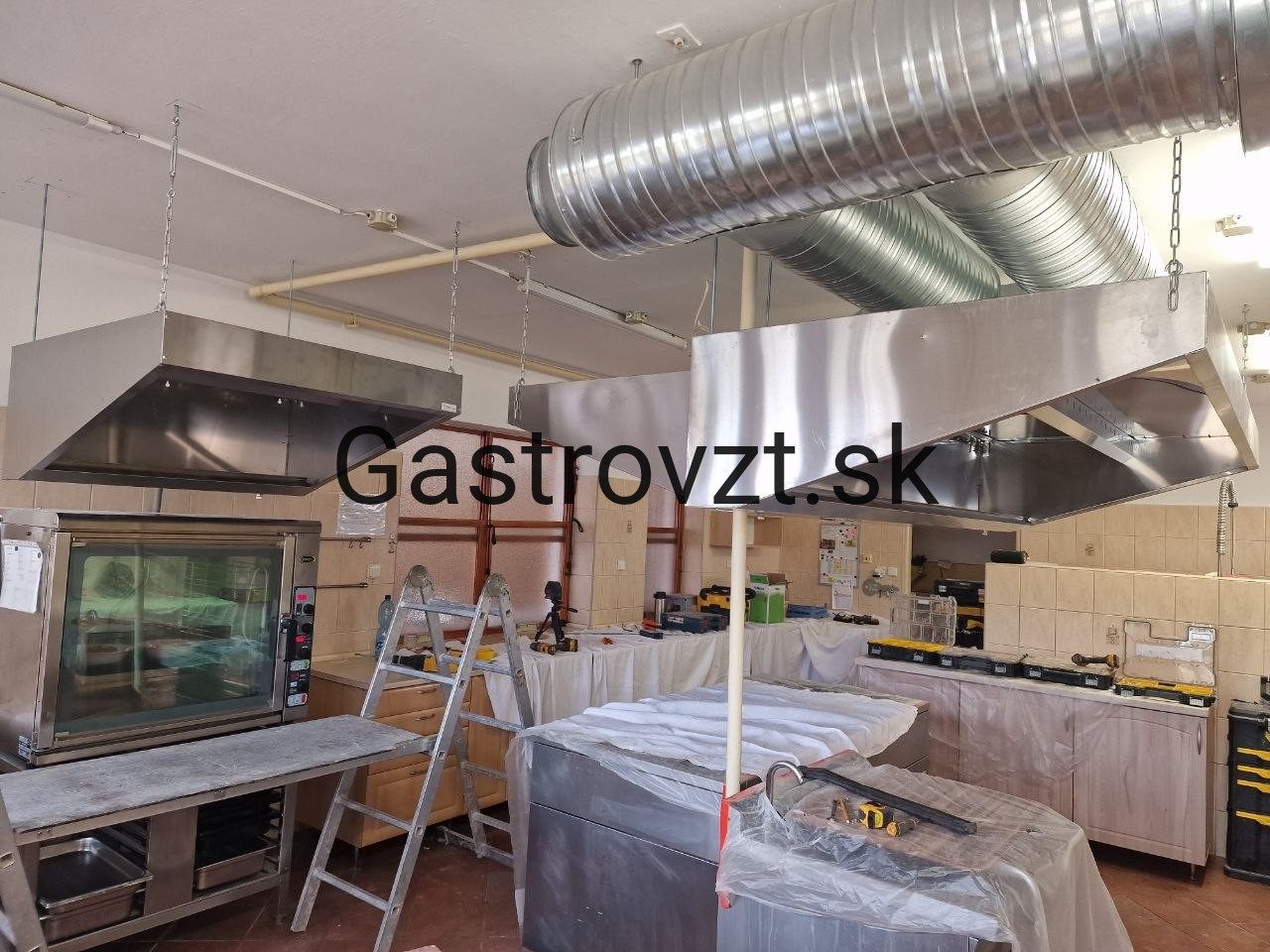

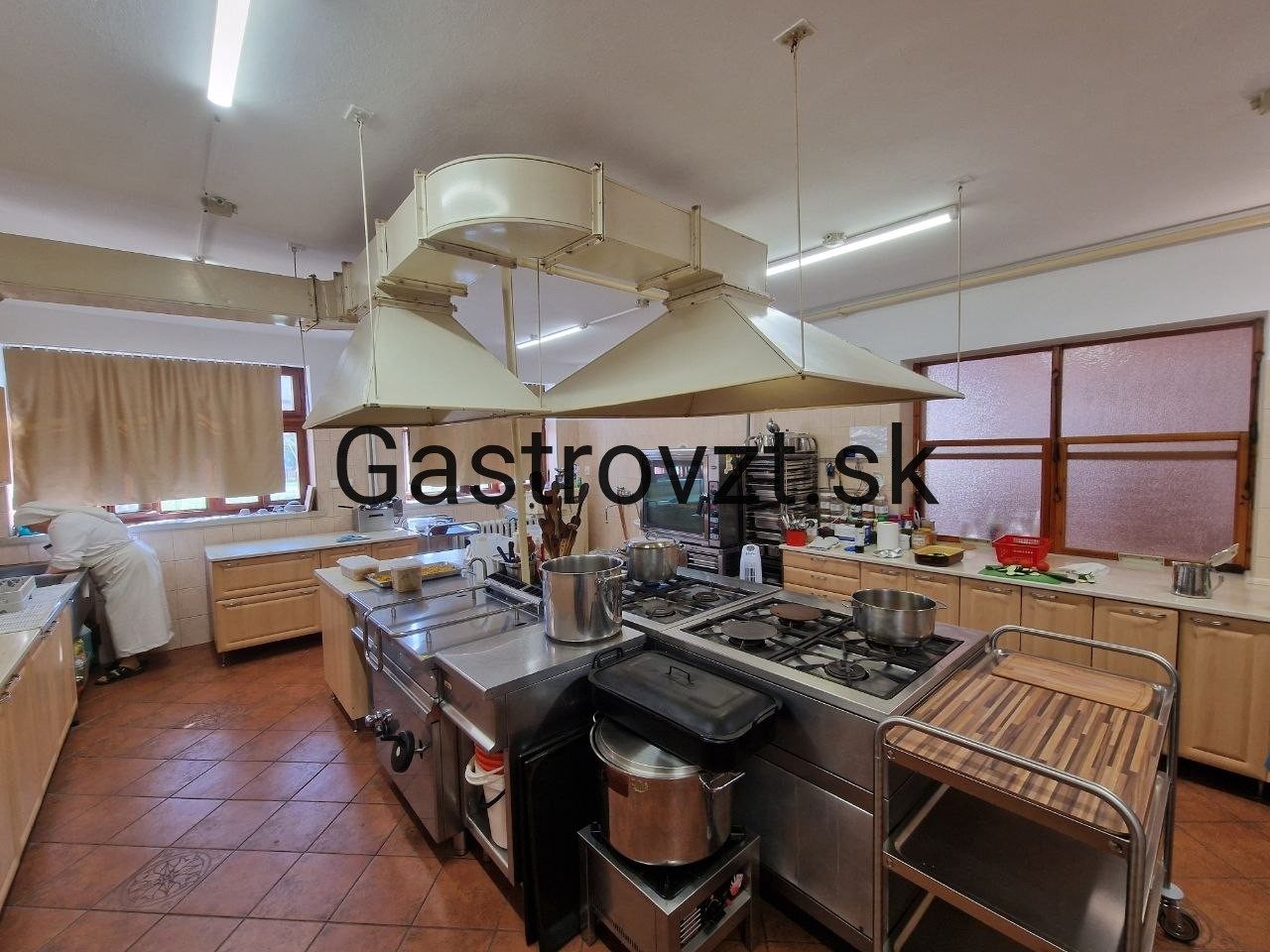

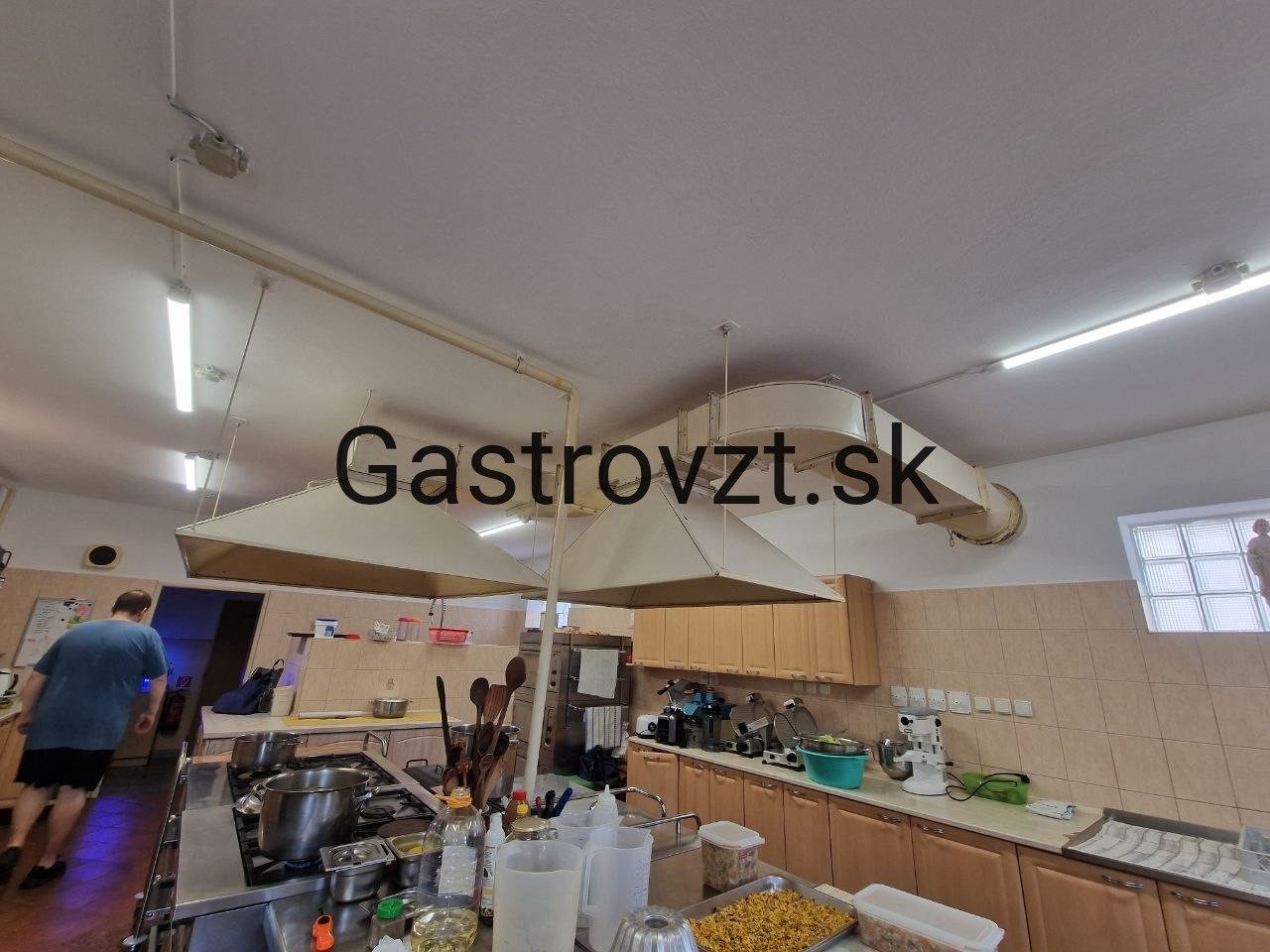

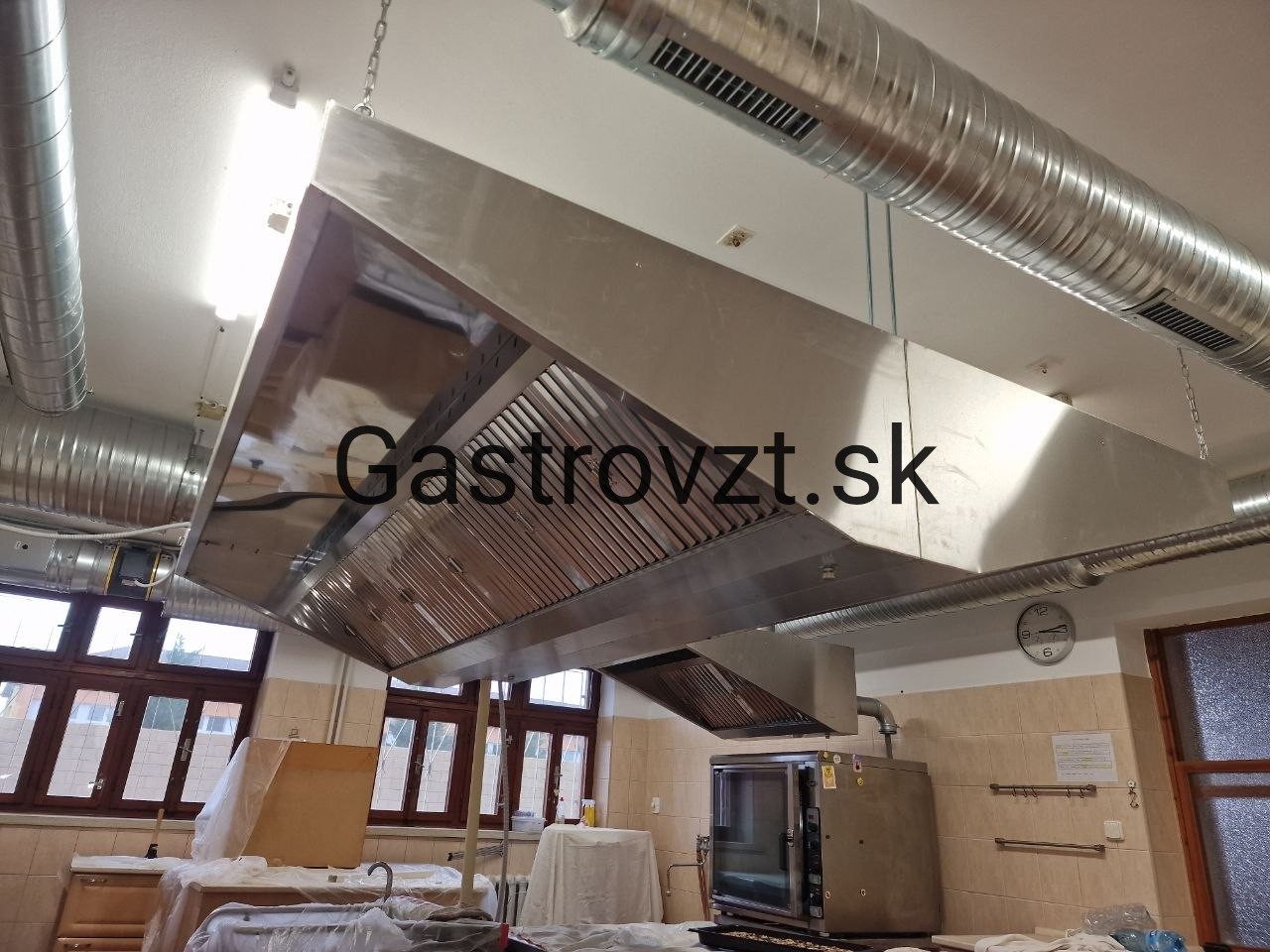

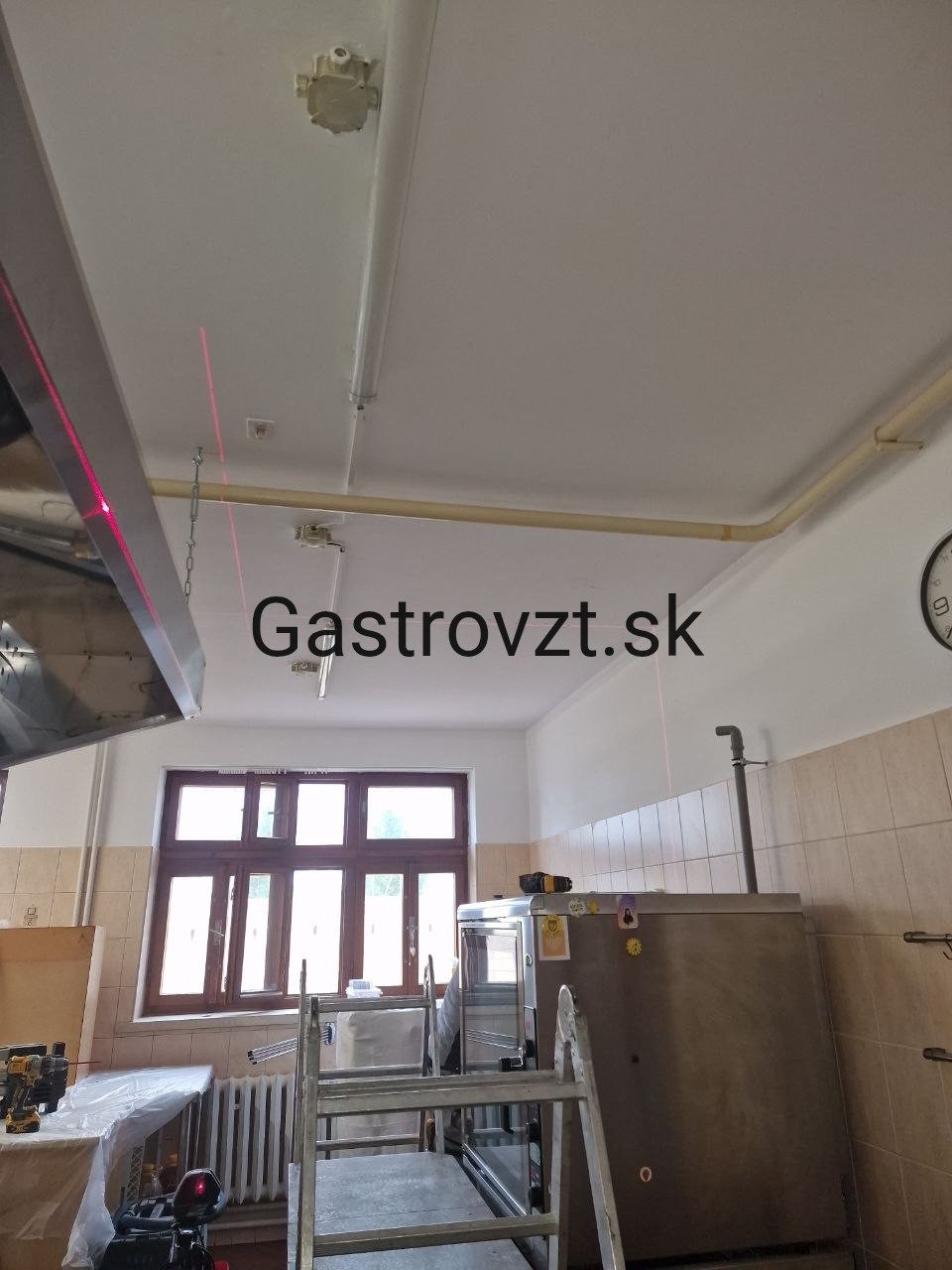

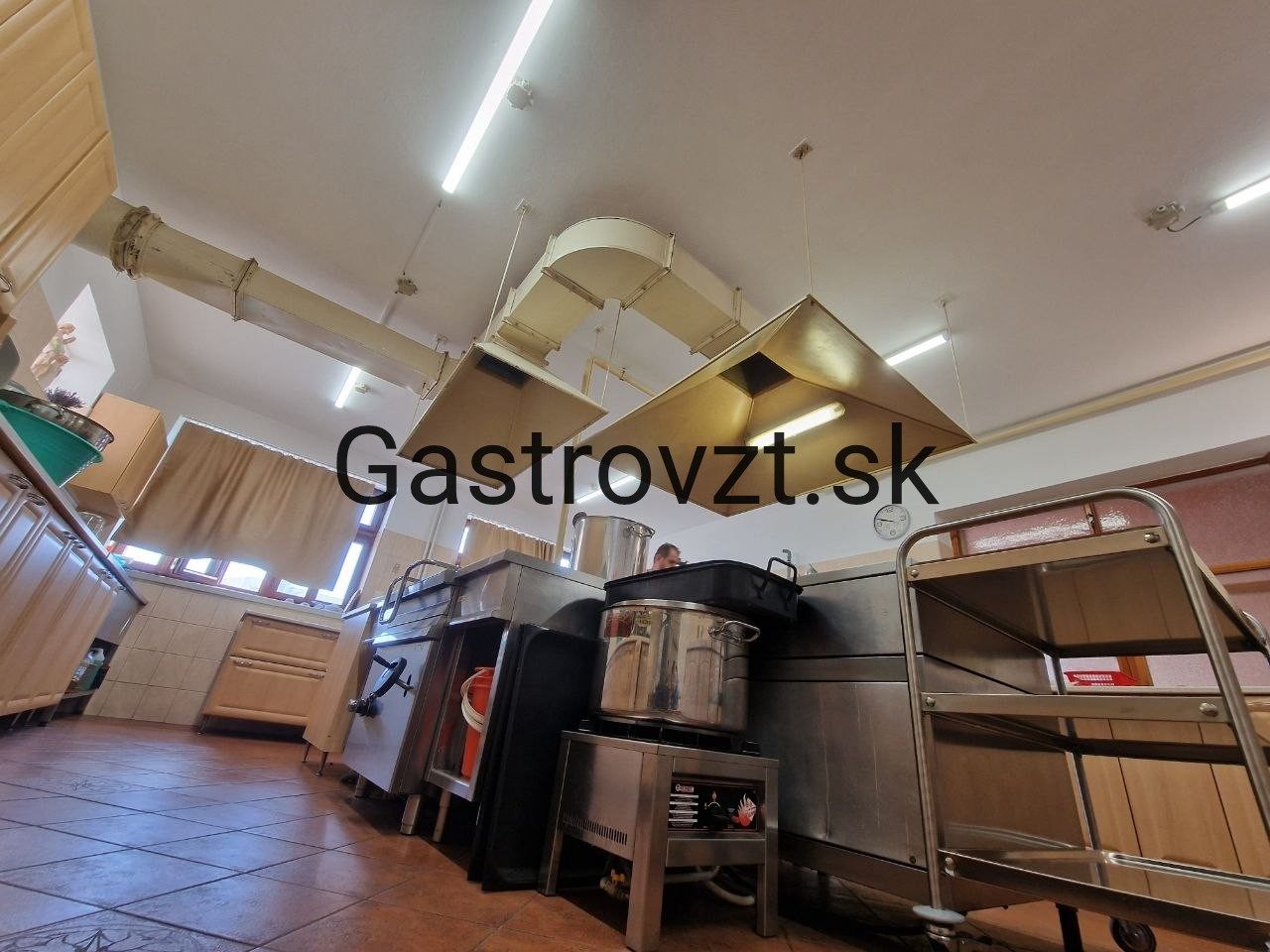

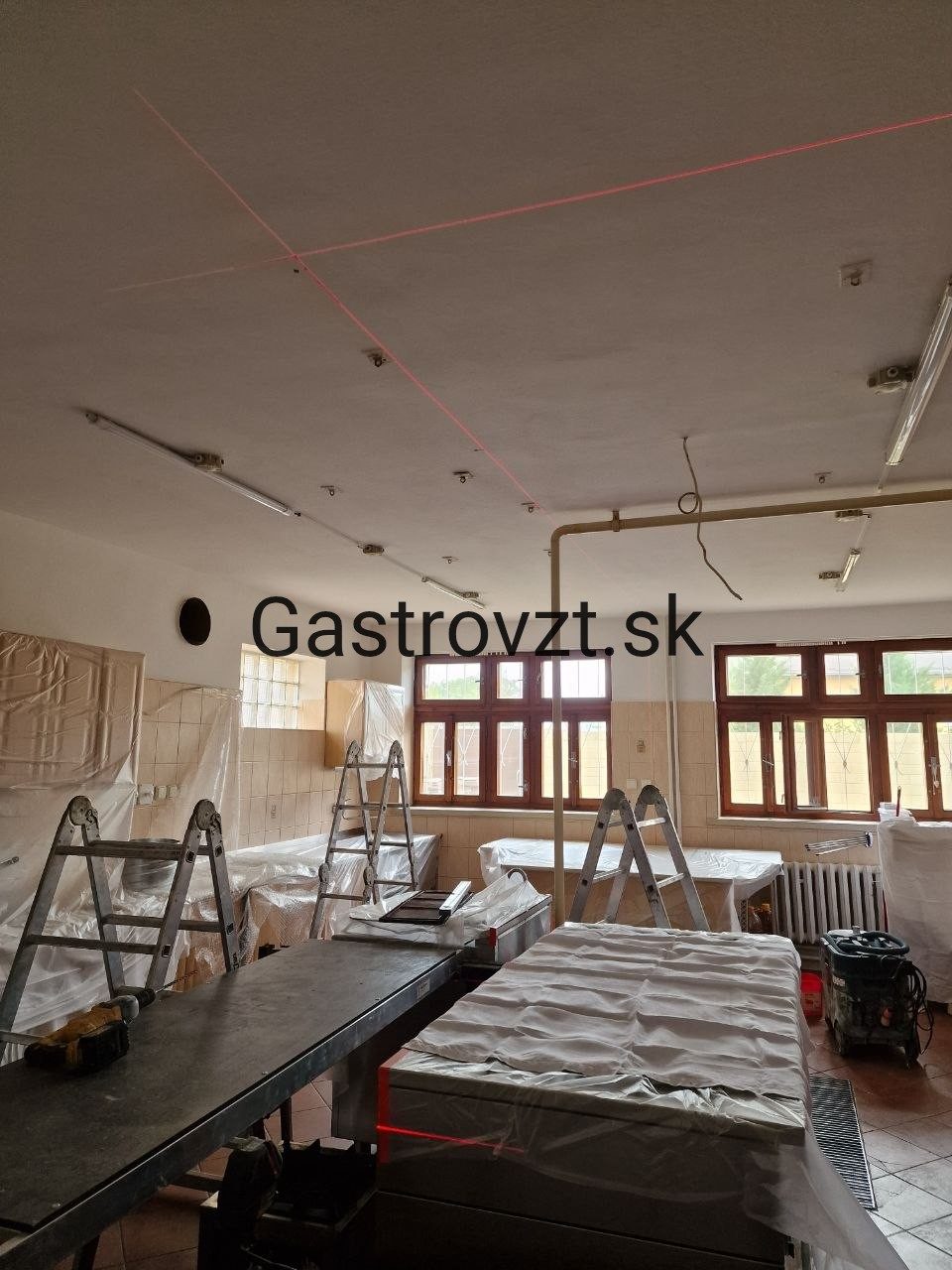

Zadanie. Rehoľná jedáleň s dennou prevádzkou. Pôvodné vetranie dosluhovalo a kuchár chcel modernú, spoľahlivú výmenu. Riešenie som navrhol na mieru prevádzke, nie ako najdrahšiu možnú zostavu.

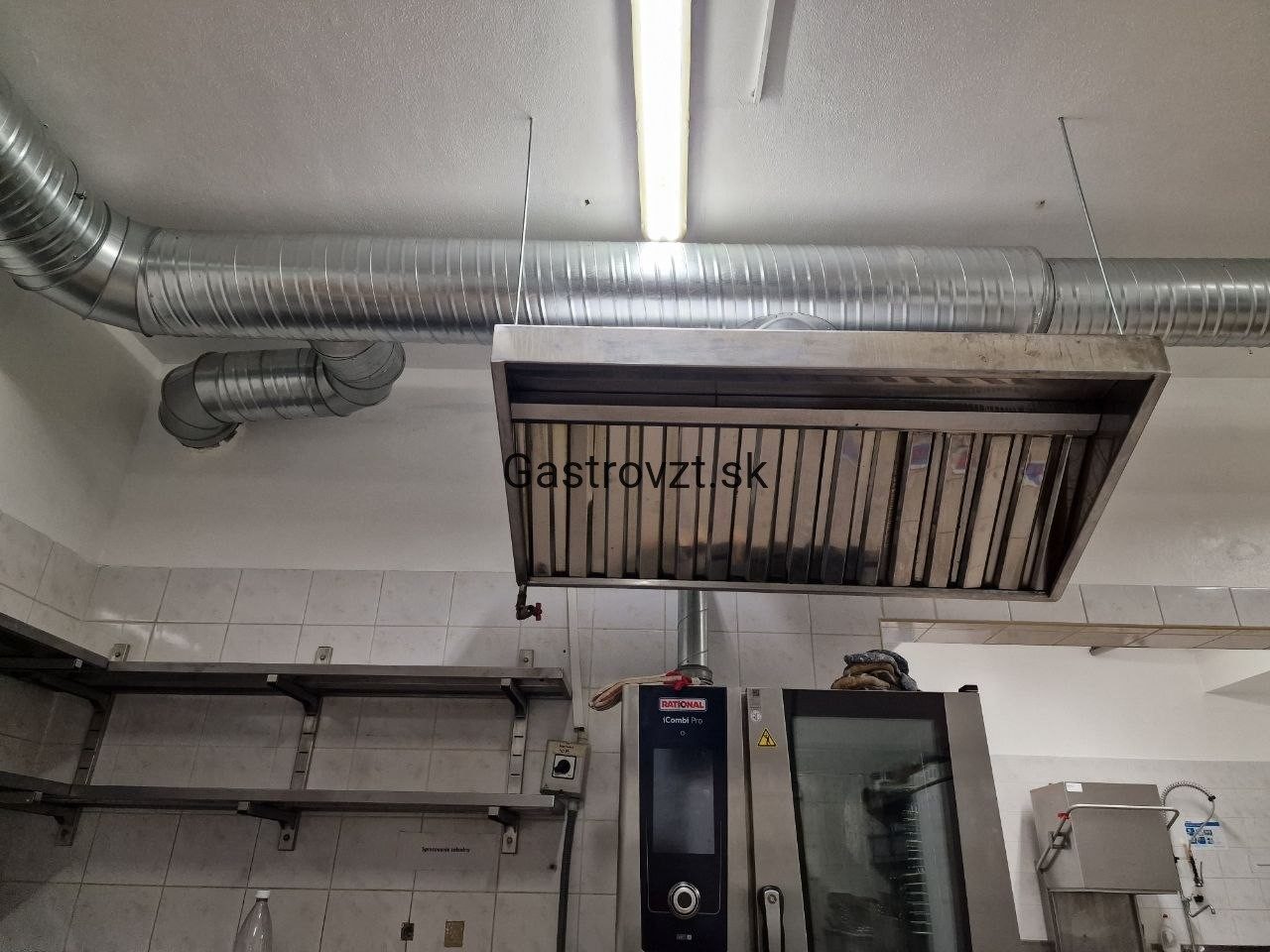

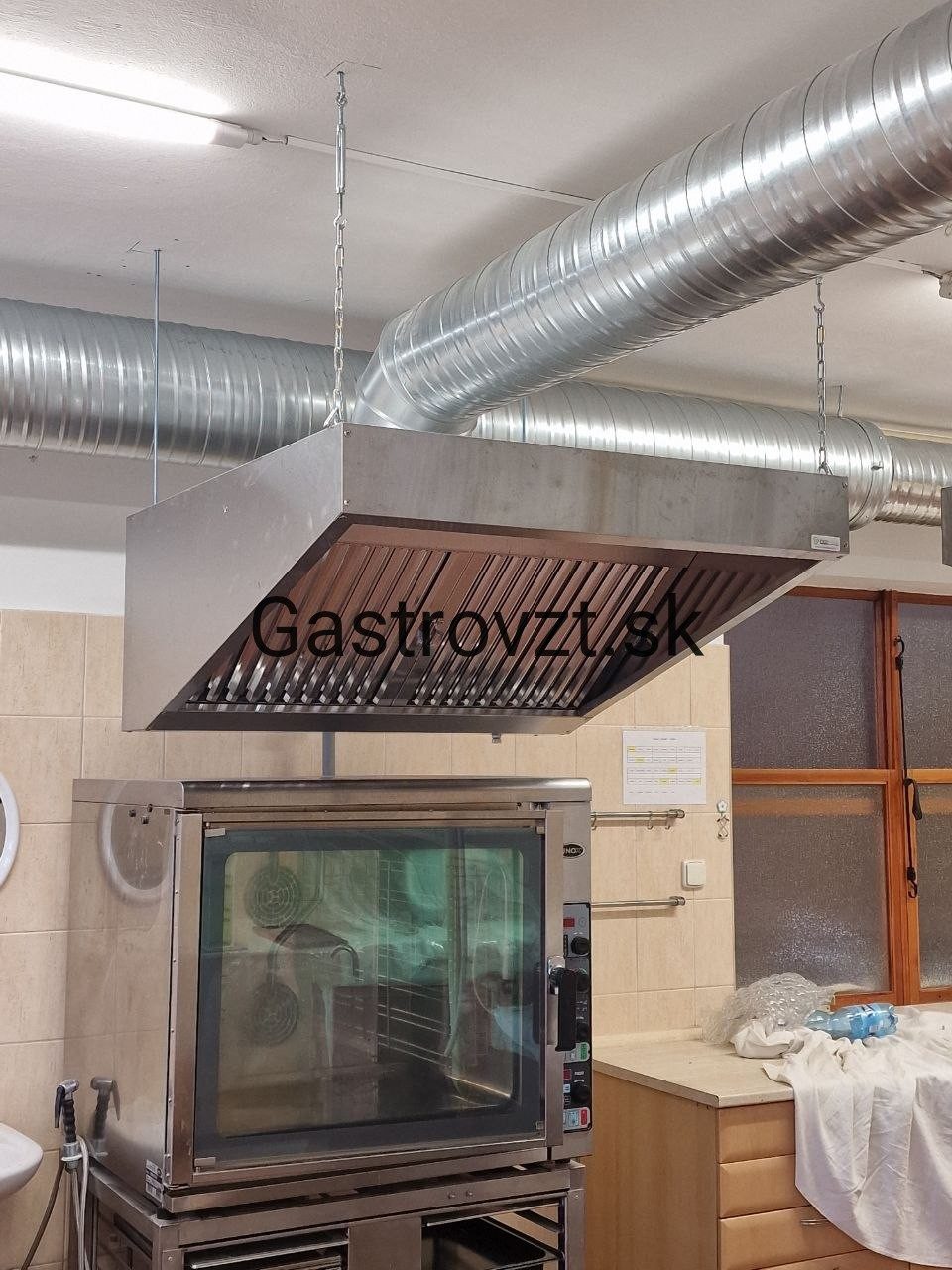

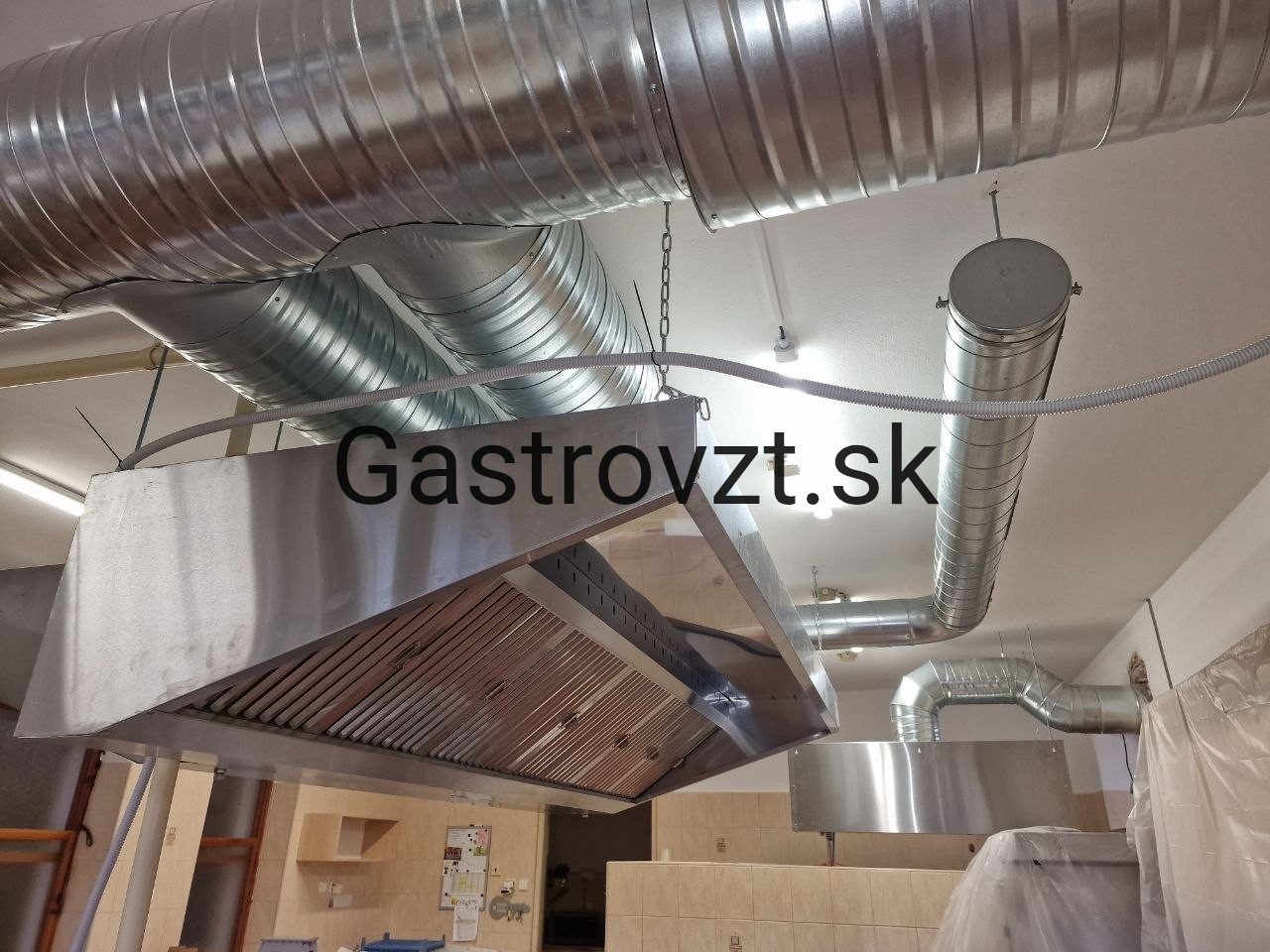

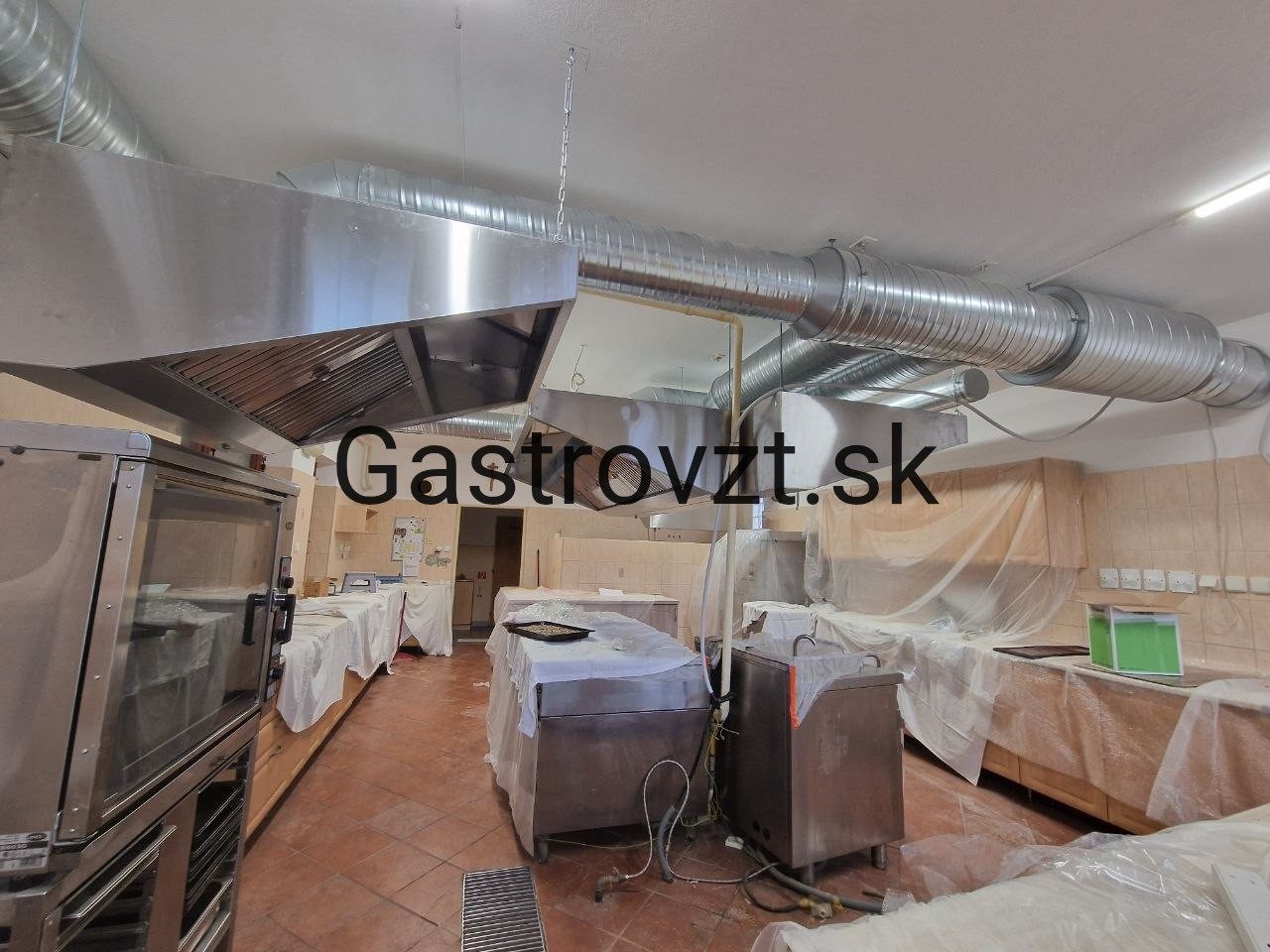

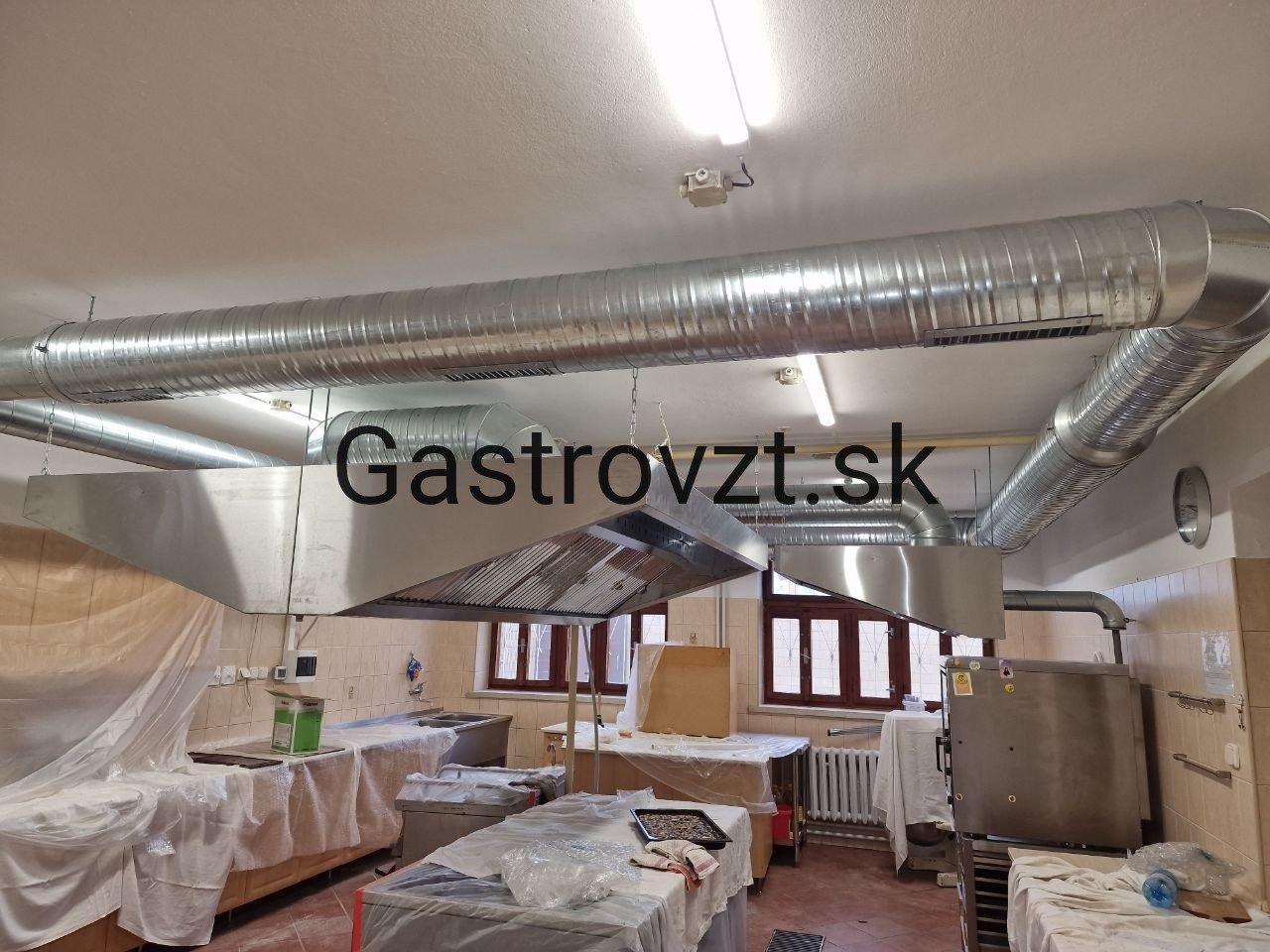

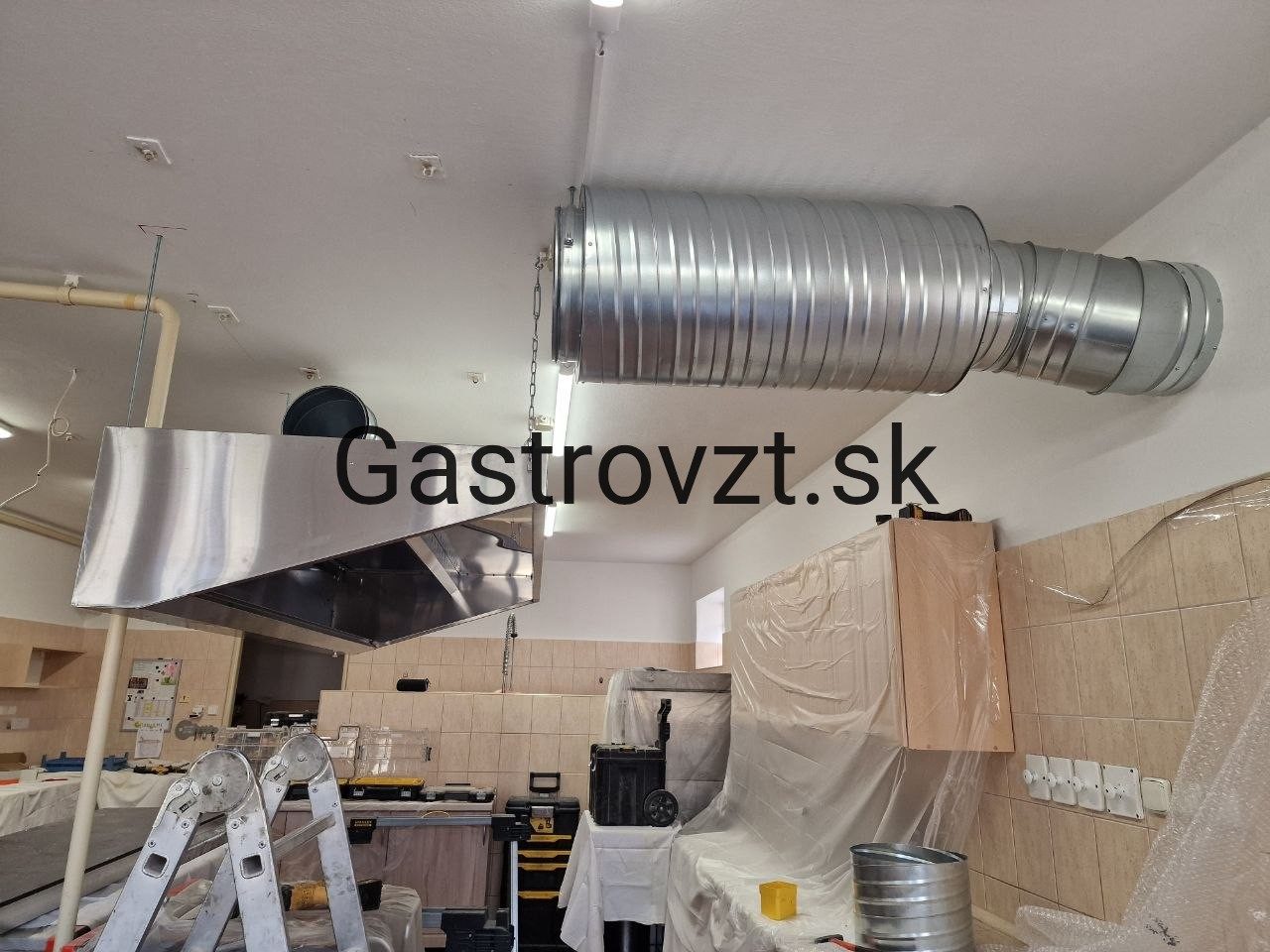

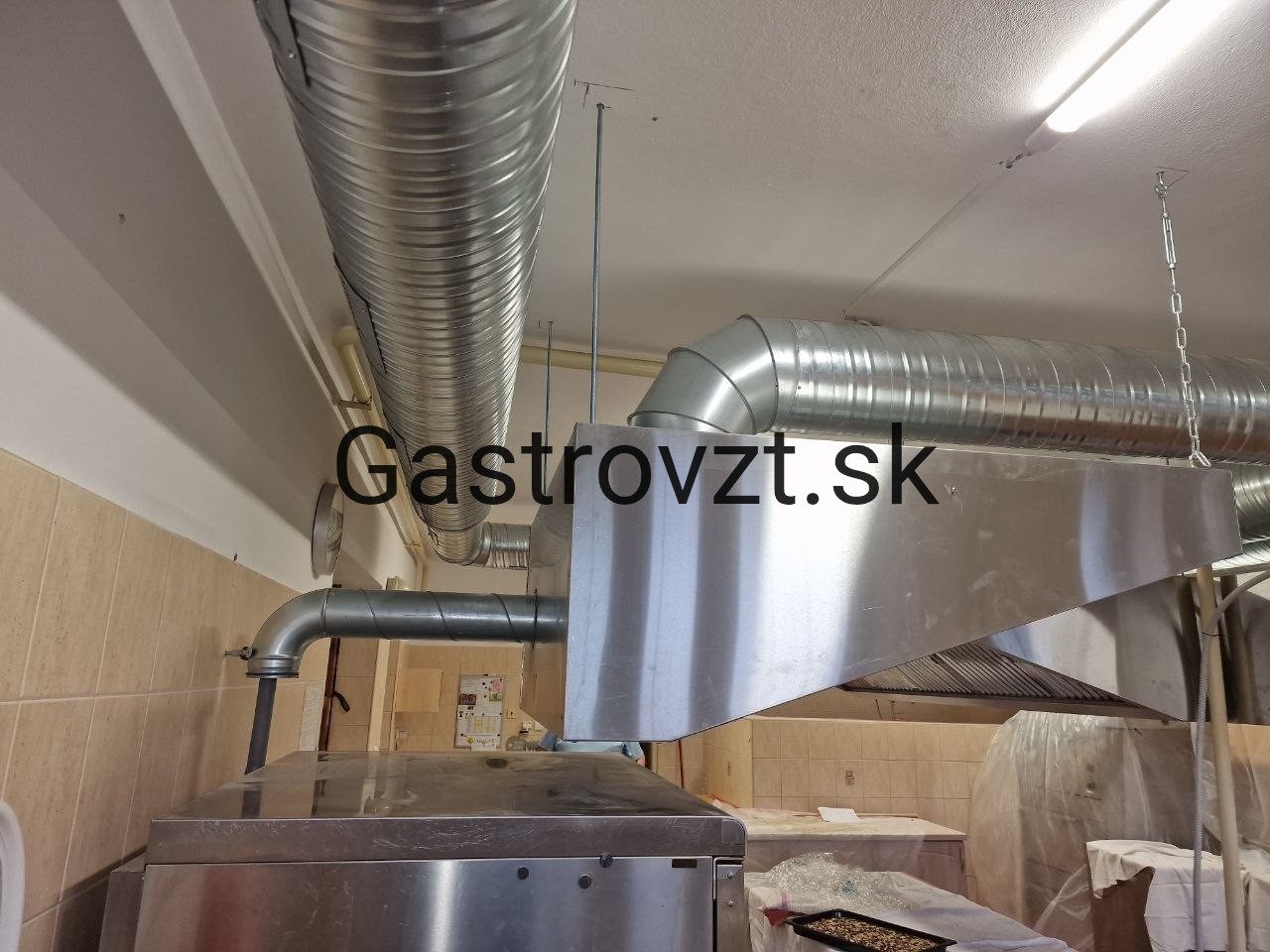

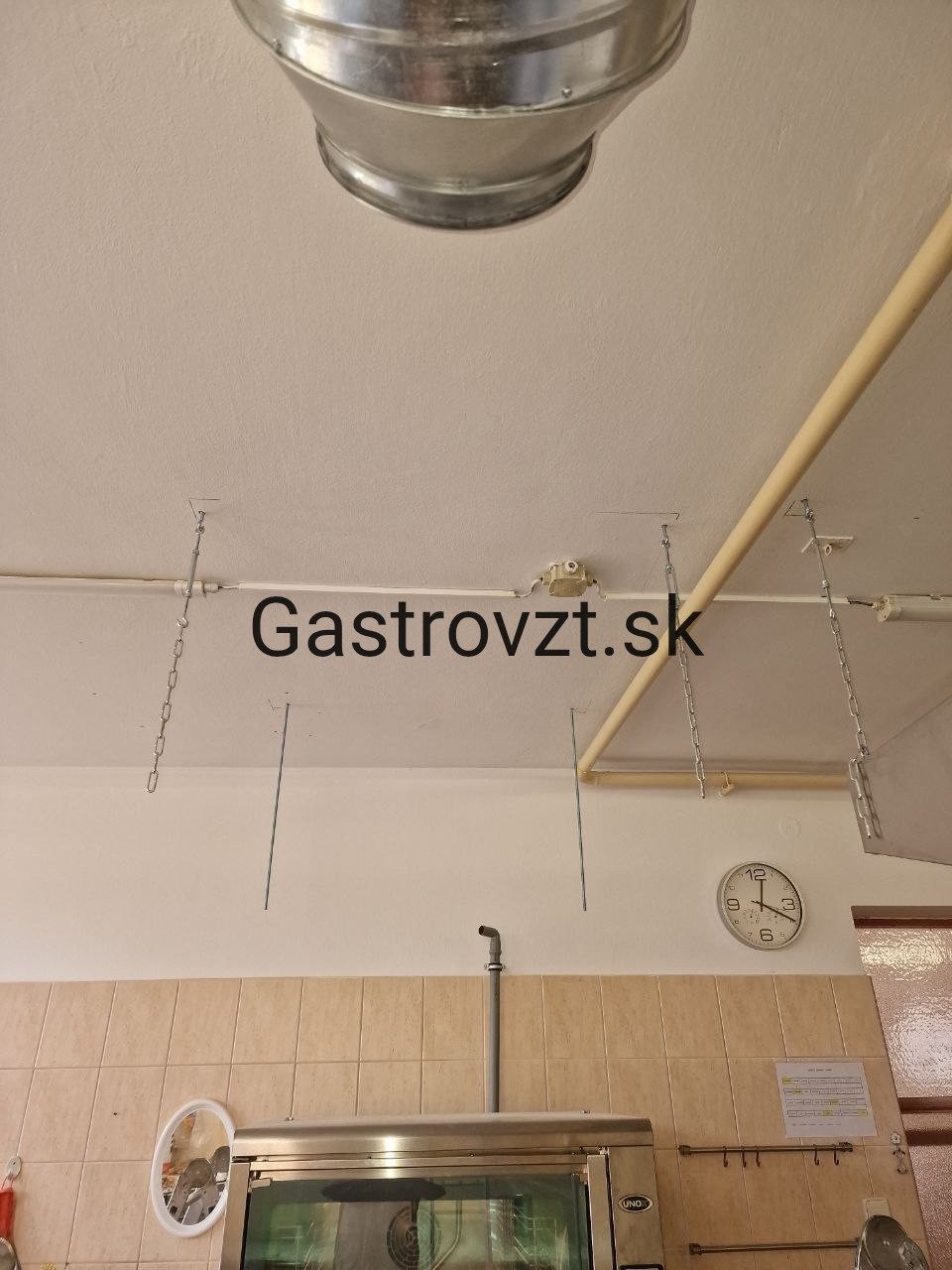

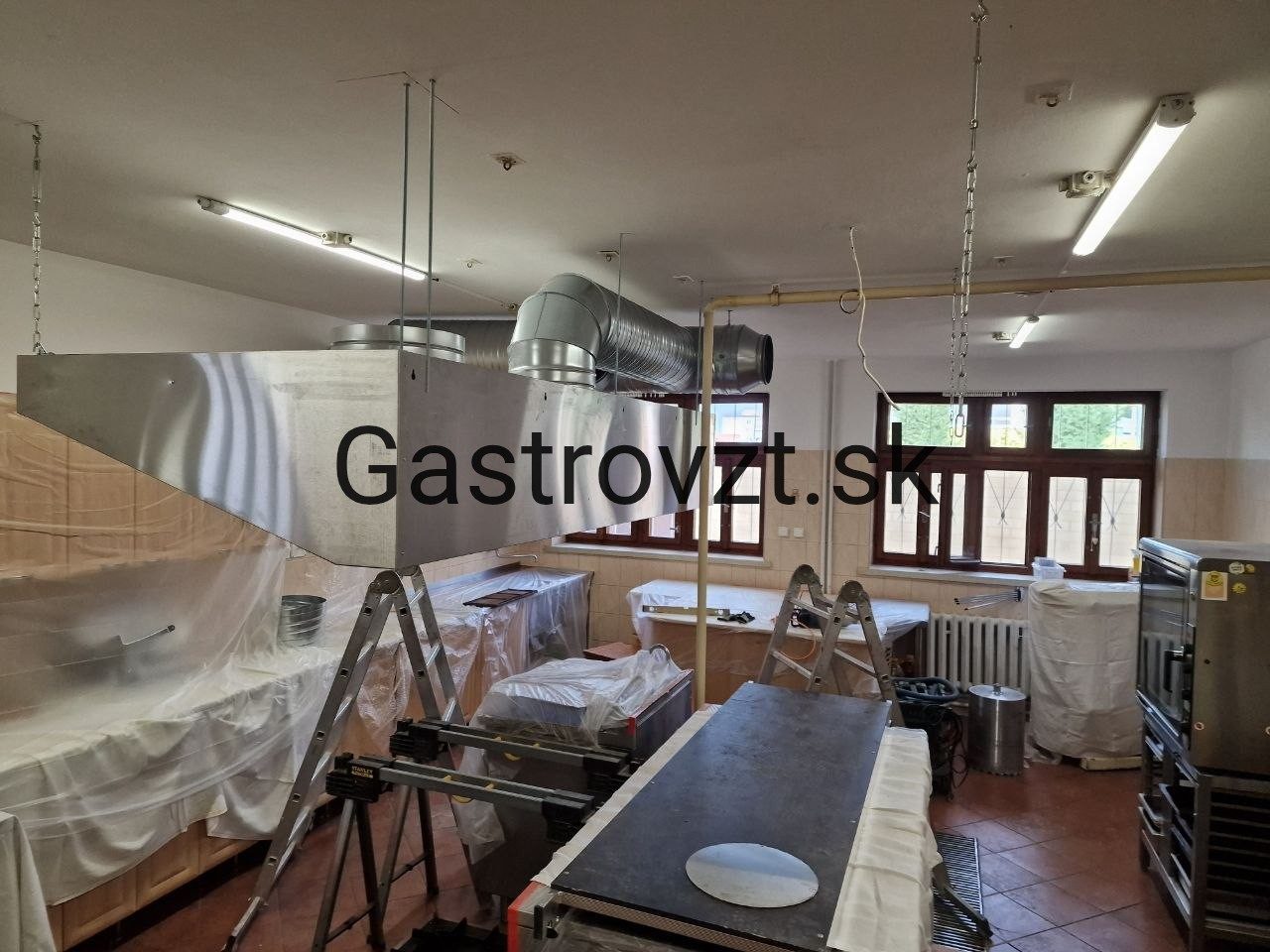

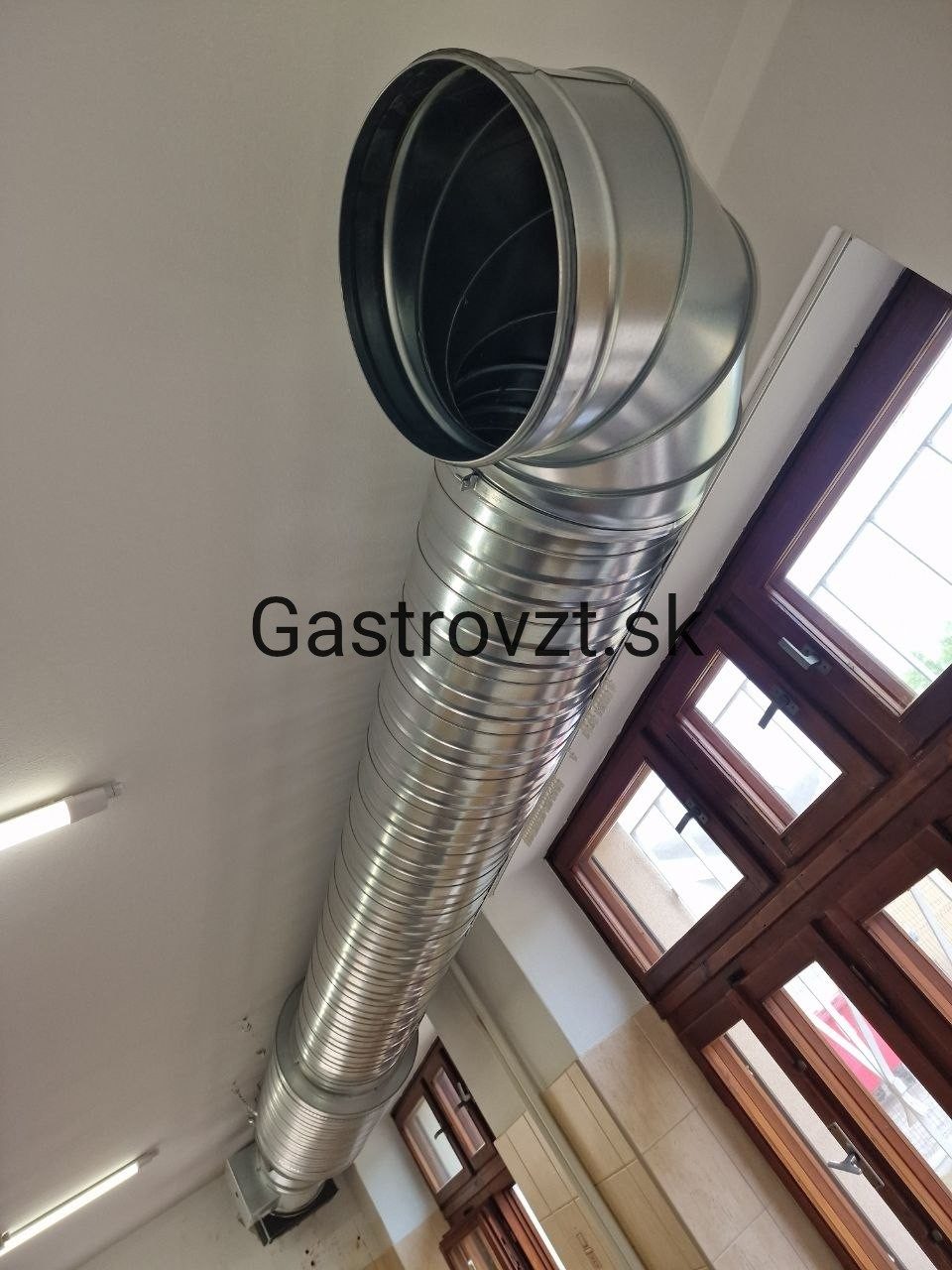

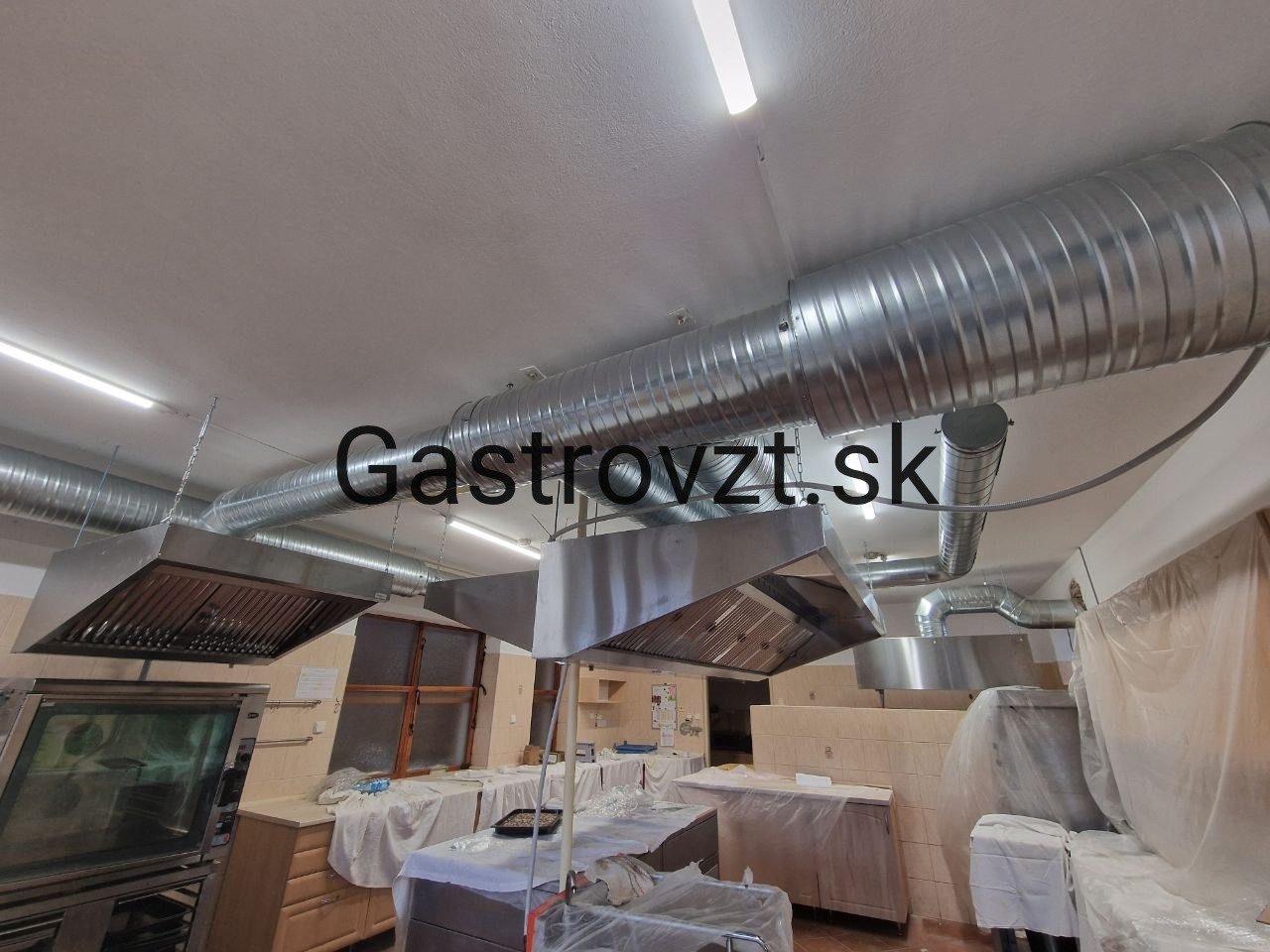

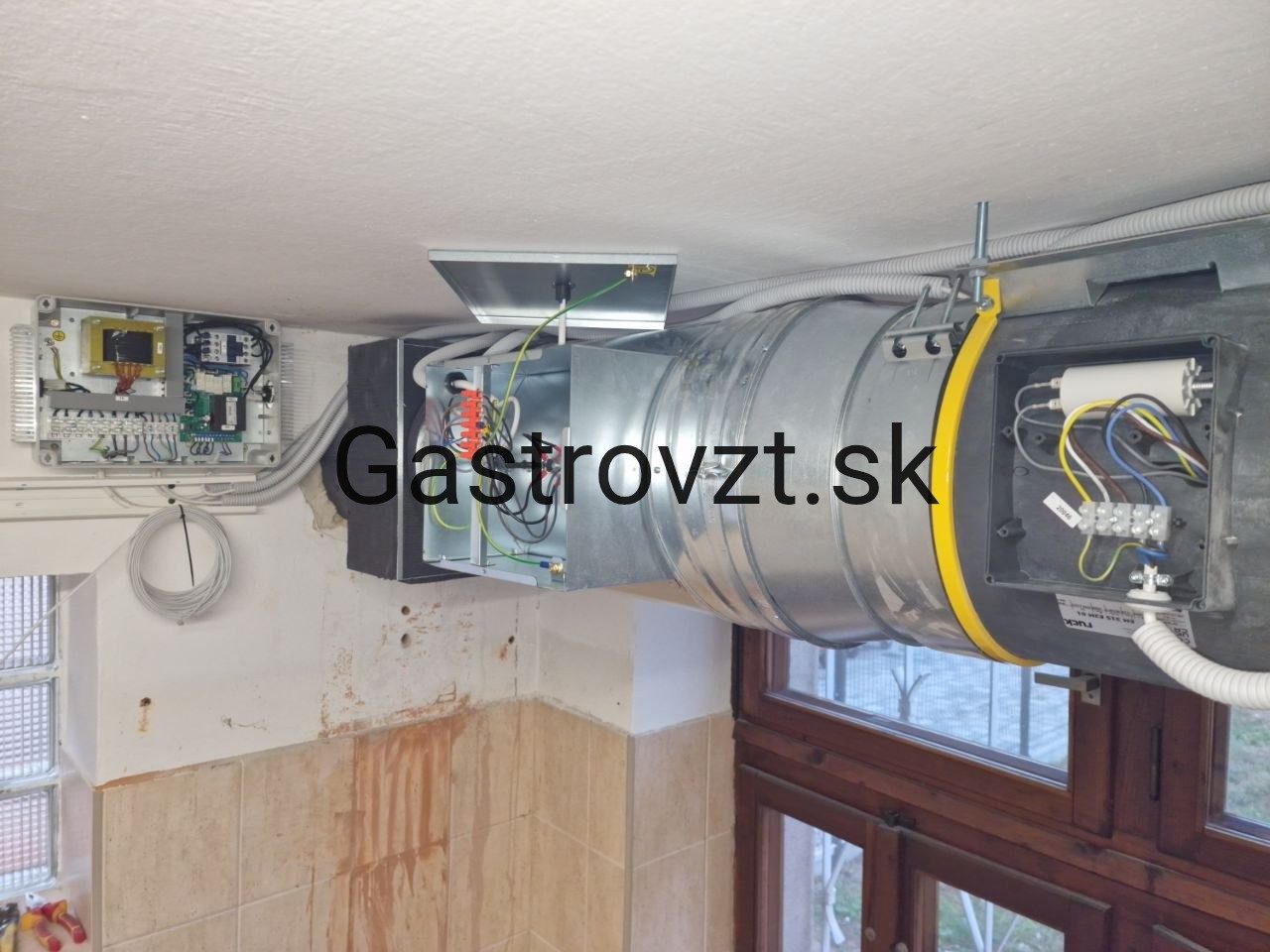

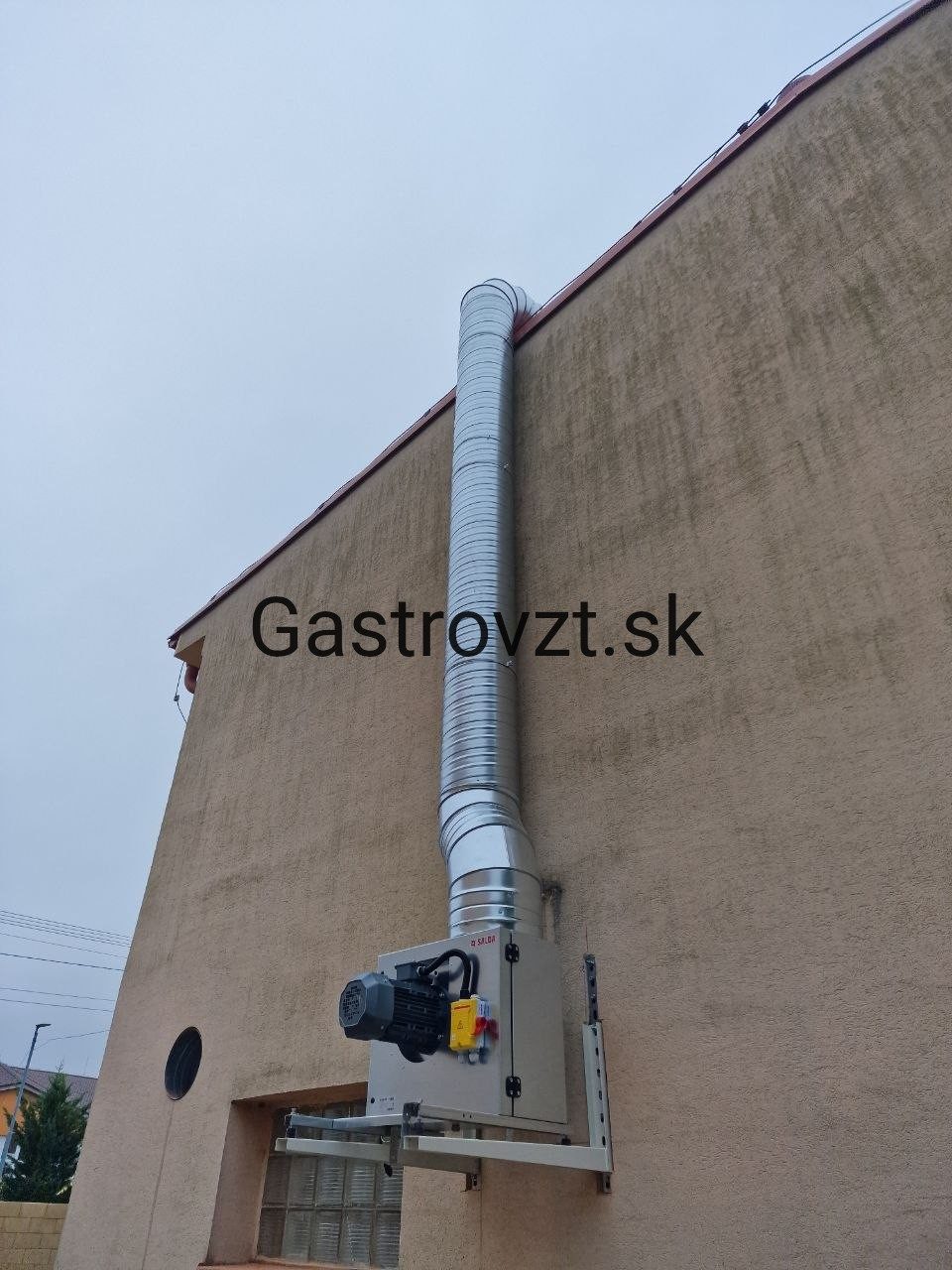

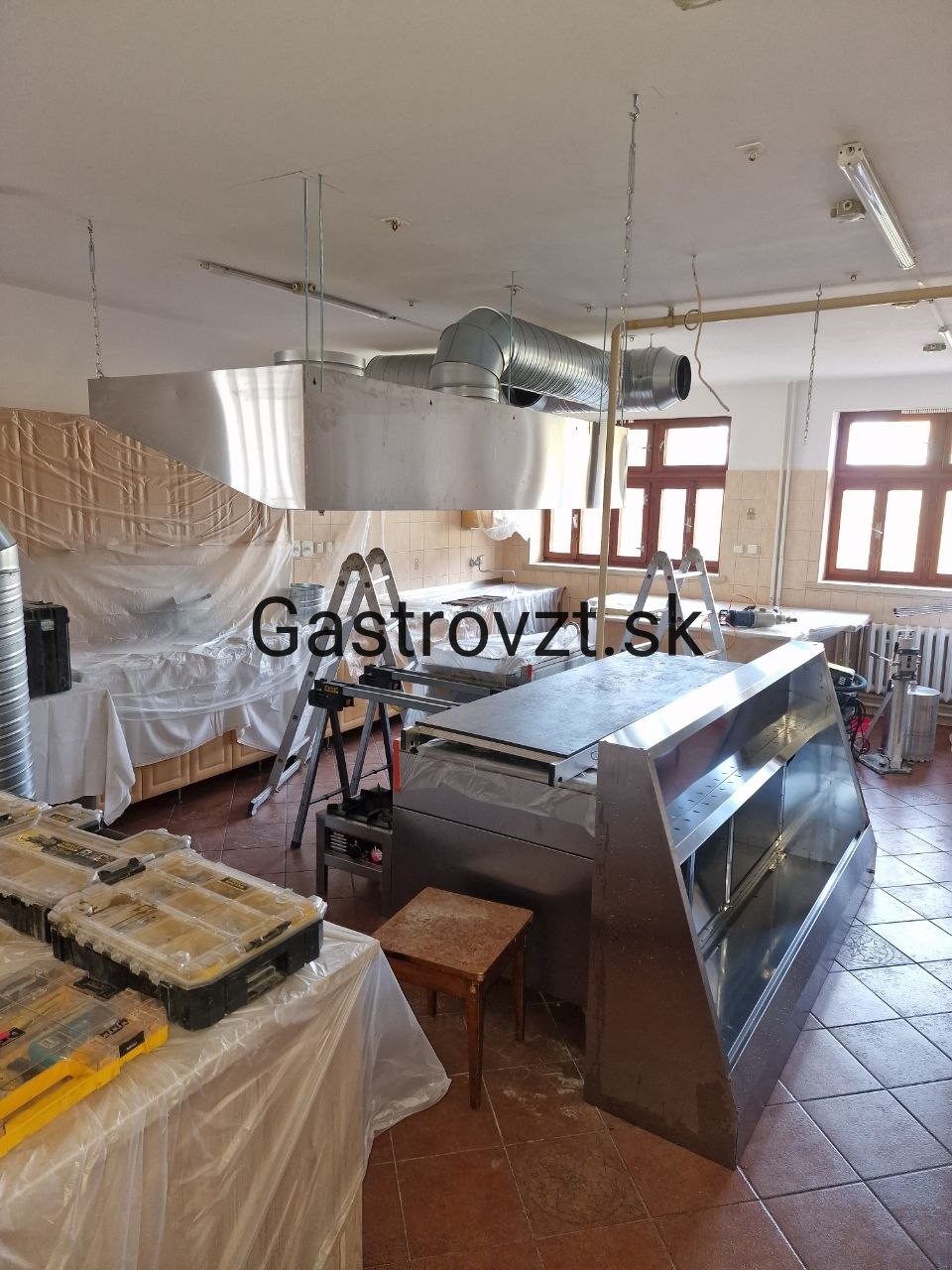

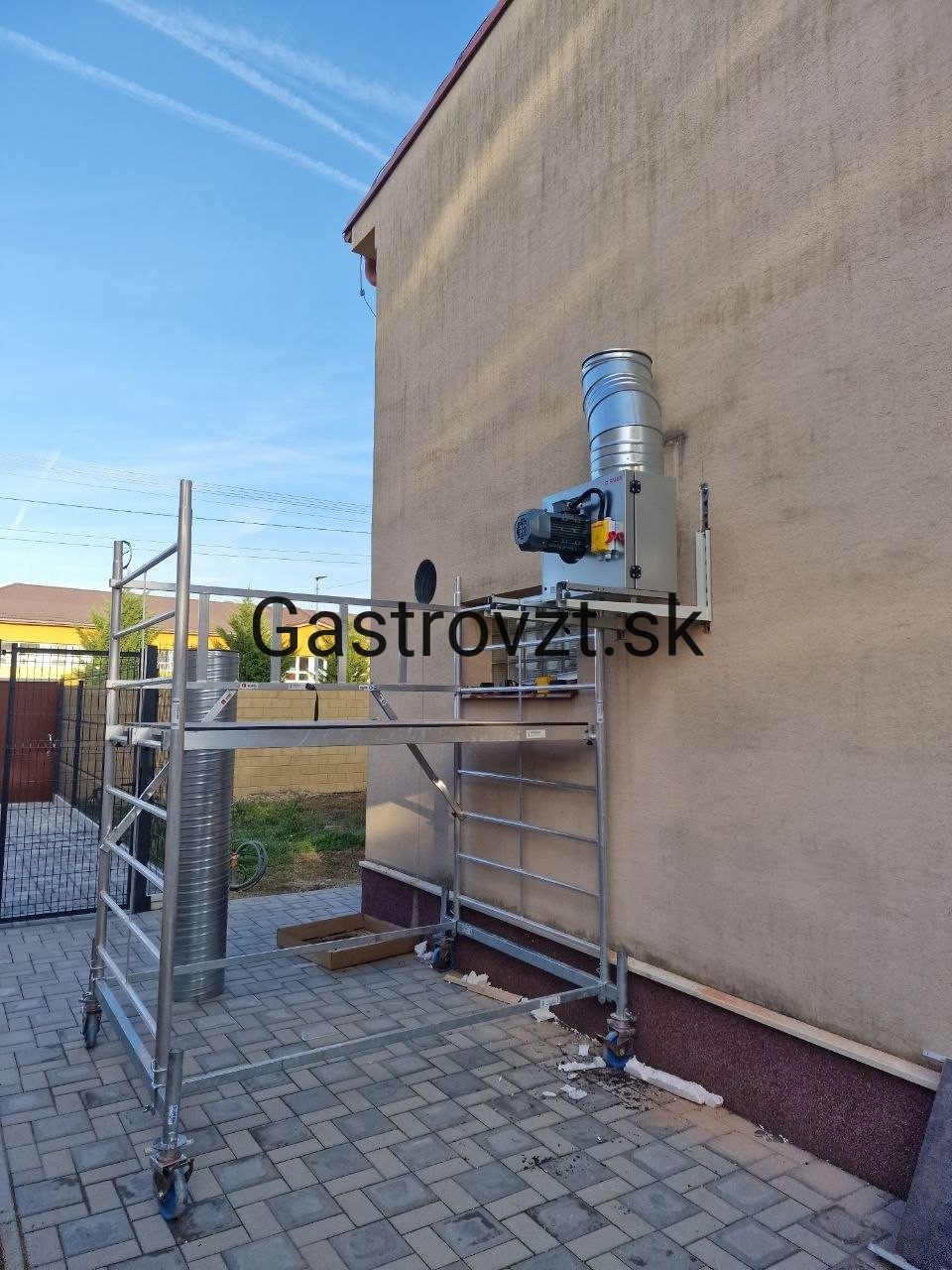

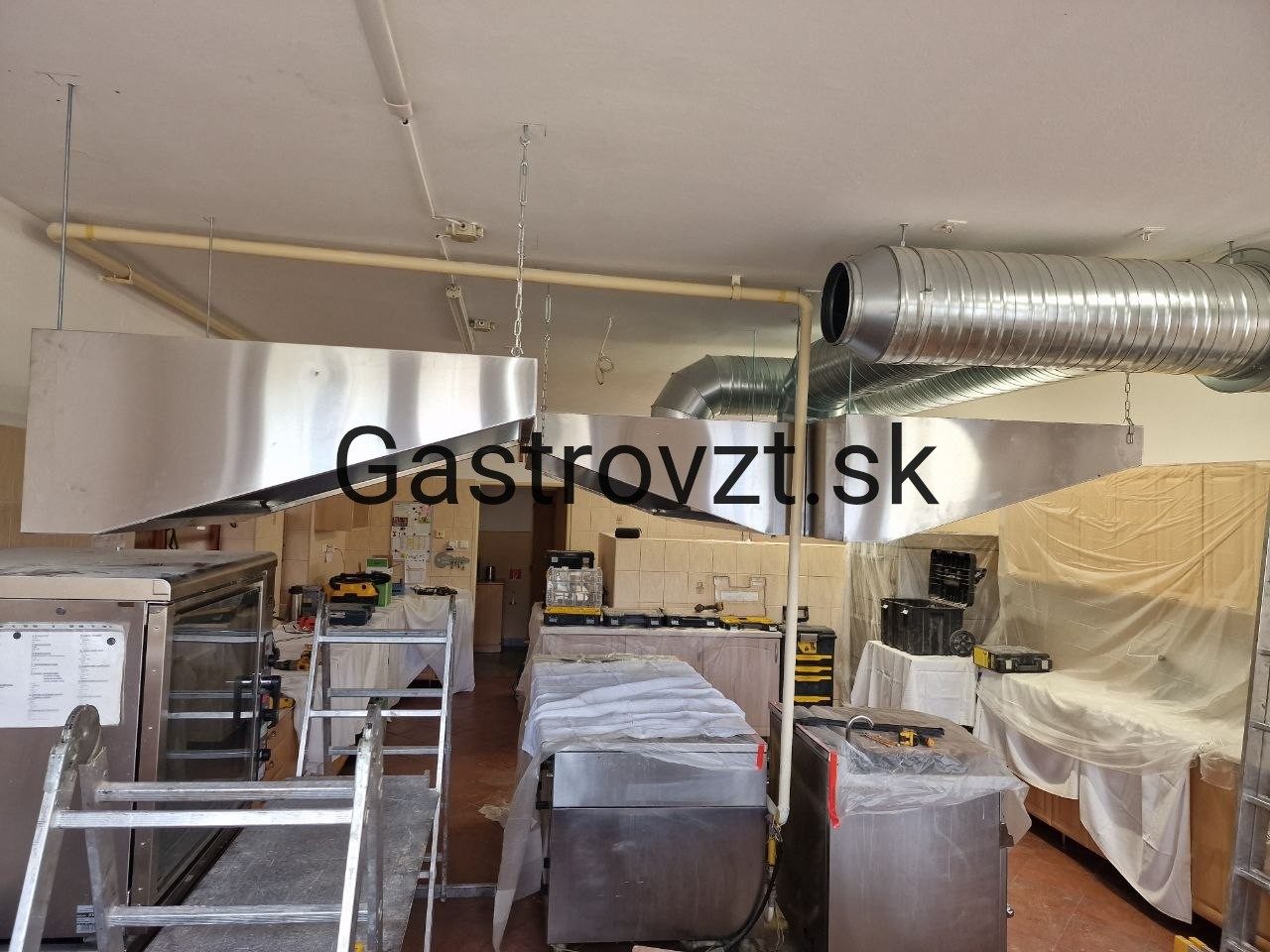

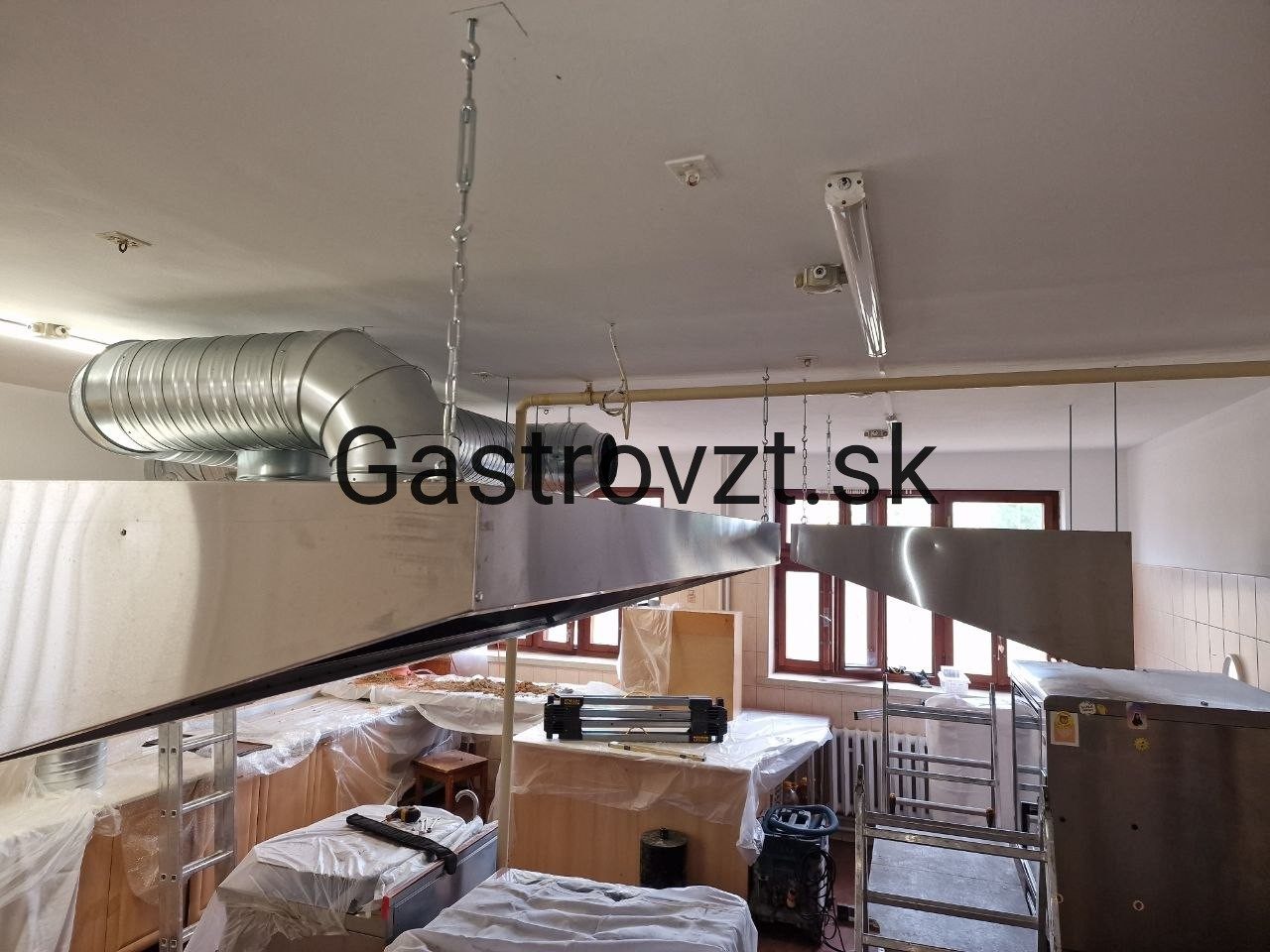

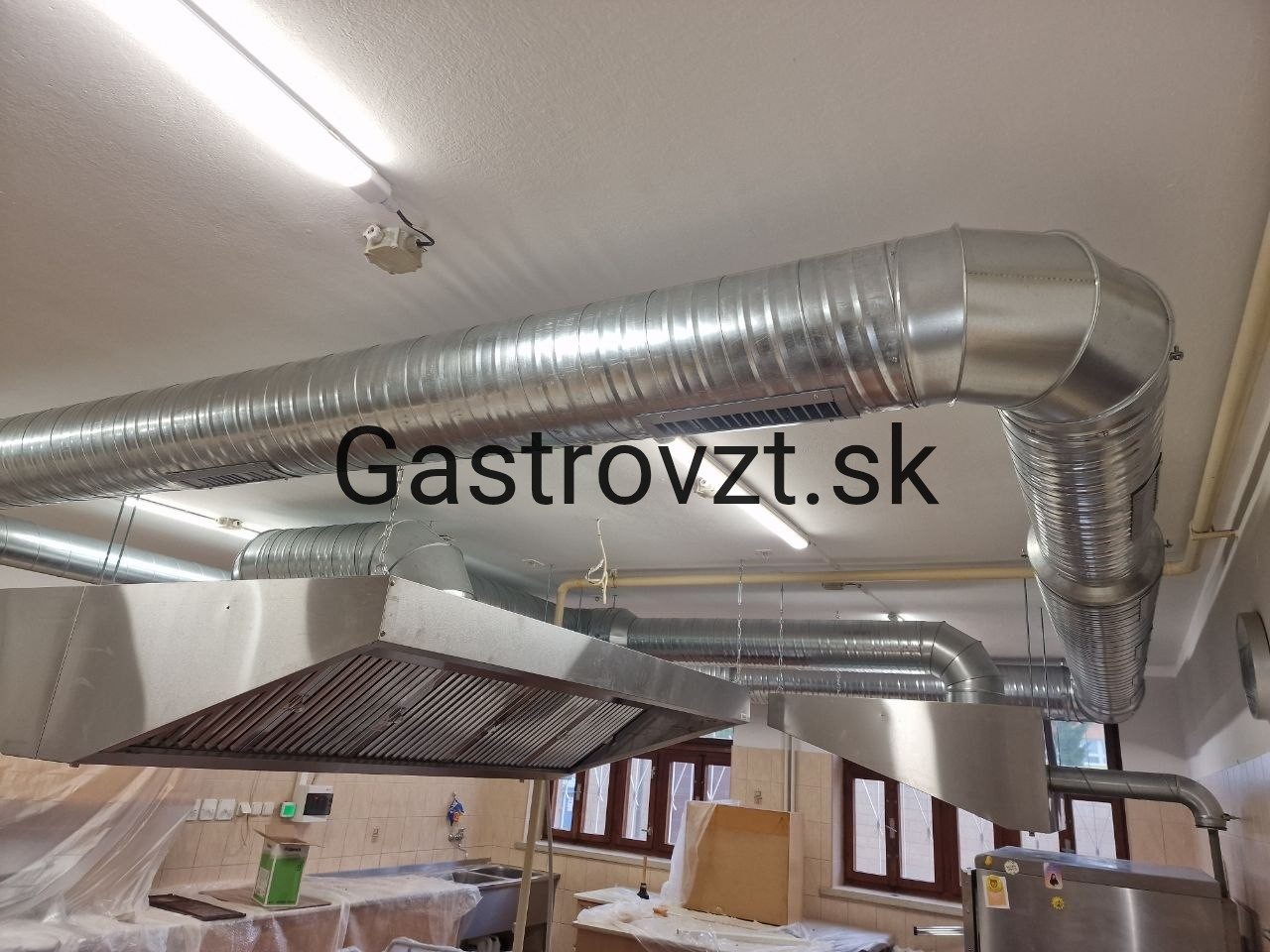

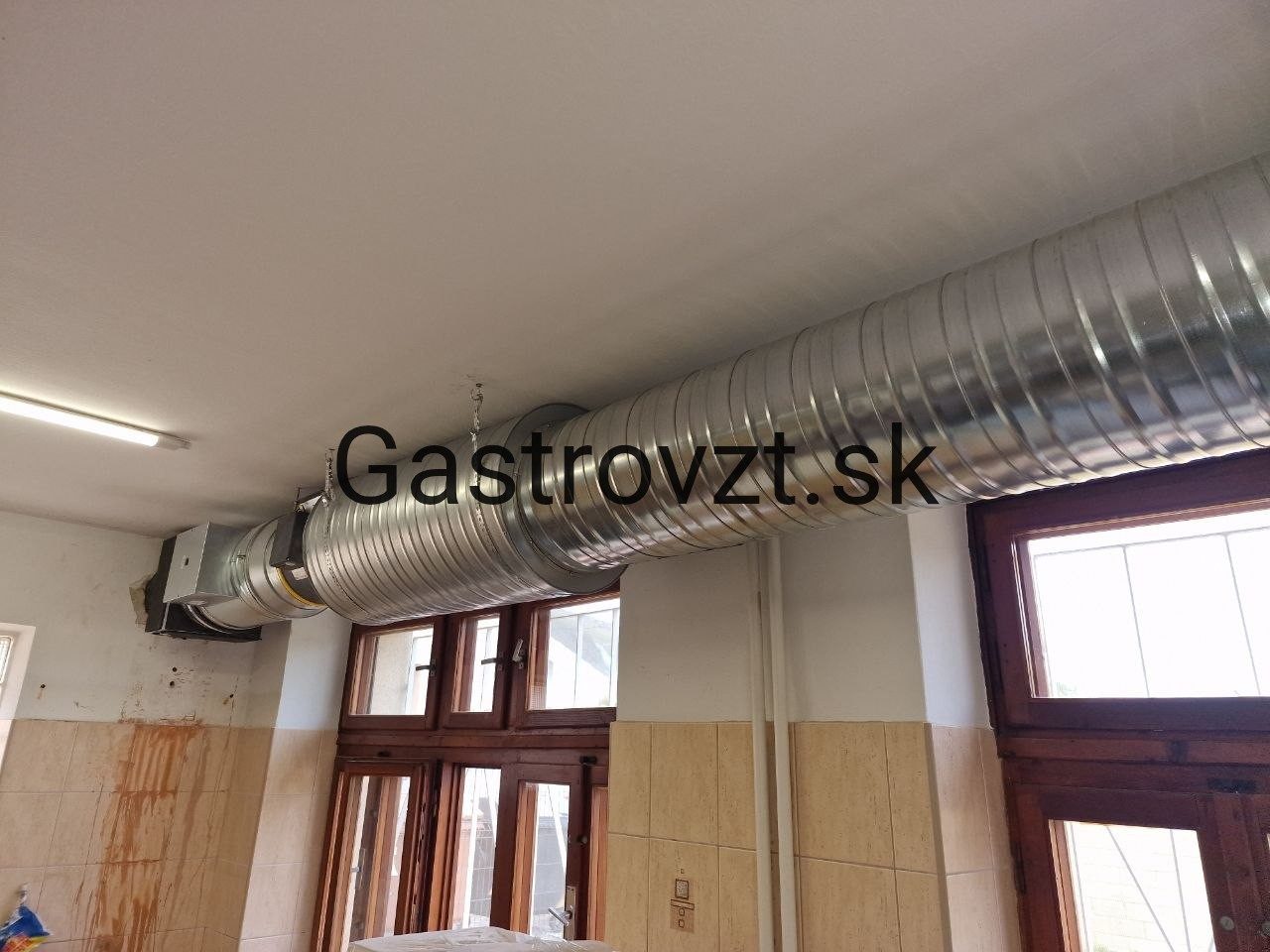

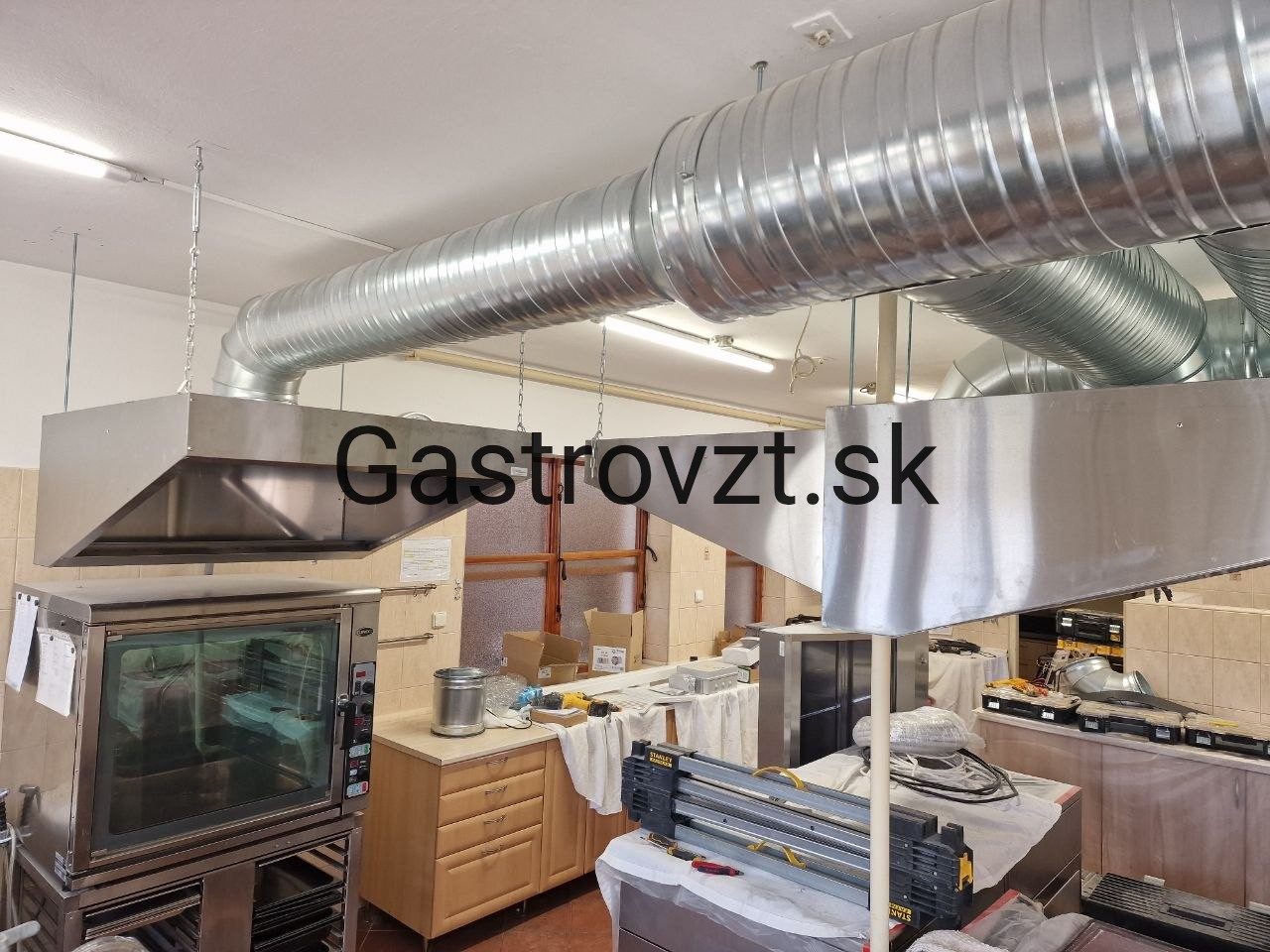

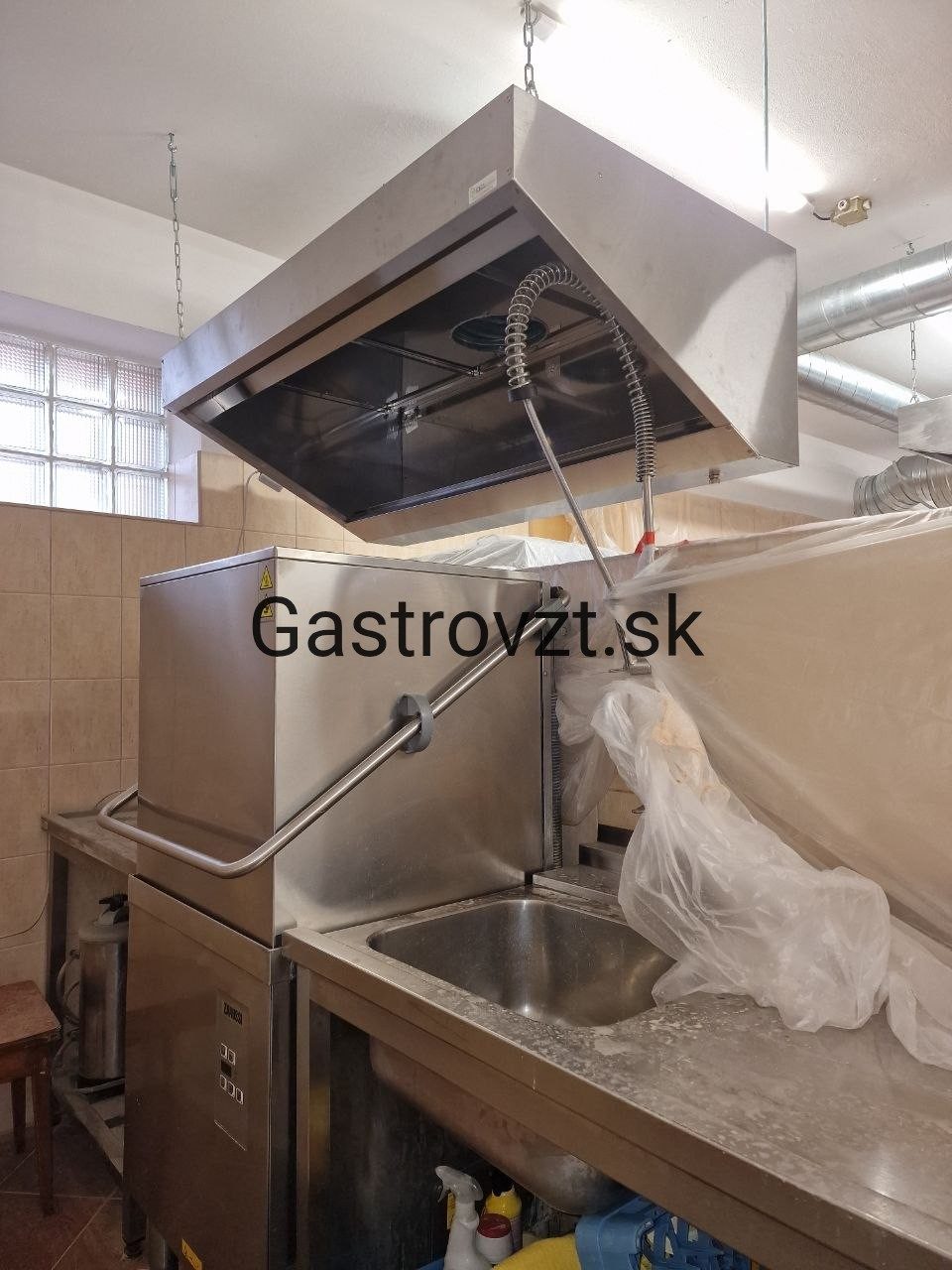

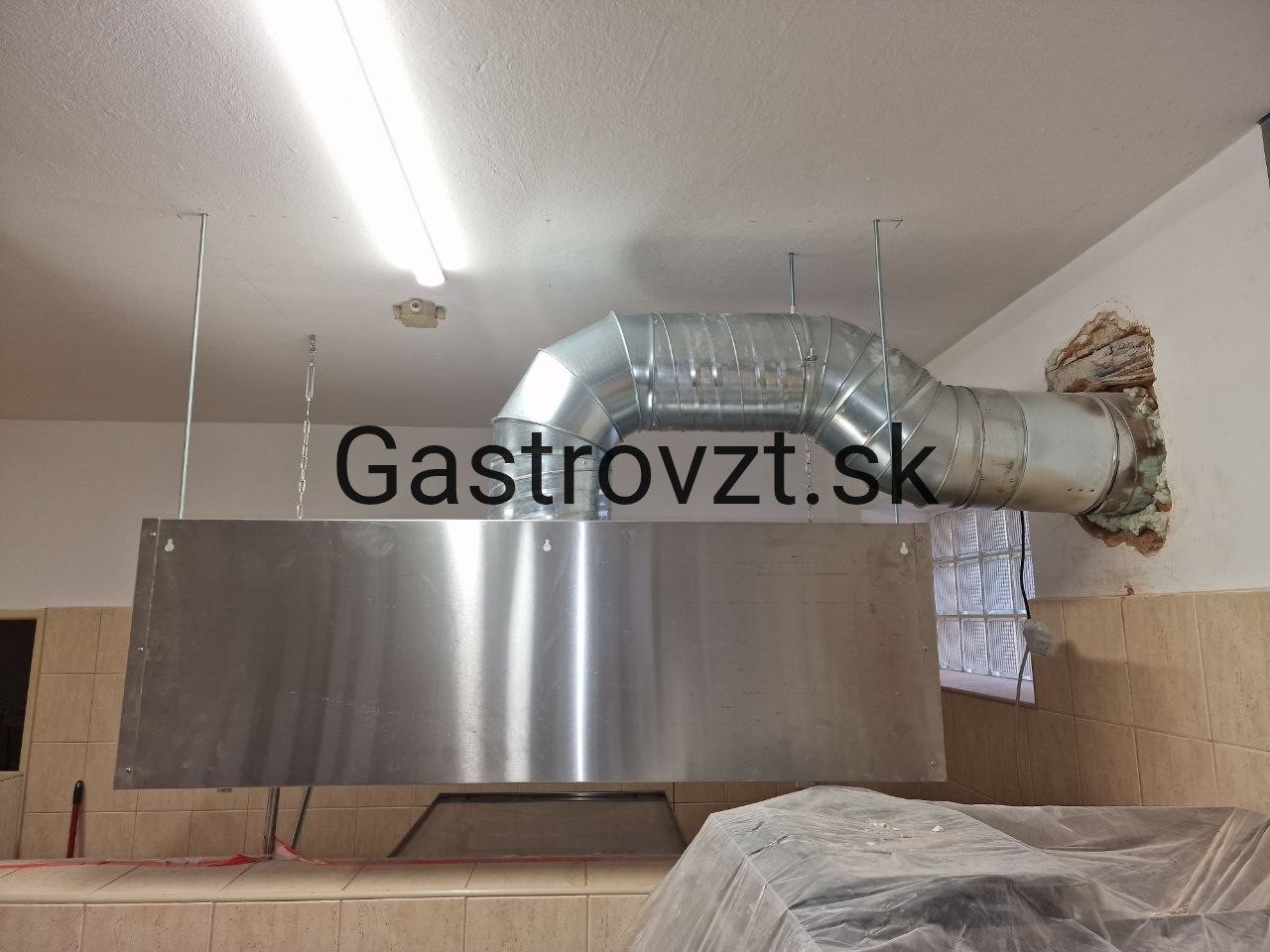

Odsávanie. Namontoval som kuchynský odsávací ventilátor a k nemu samostatný kanálový ventilátor pre odsávanie z umývačky riadu — para z umývačky je bez tuku, takže si vystačí s jednoduchším ventilátorom vo vlastnej vetve.

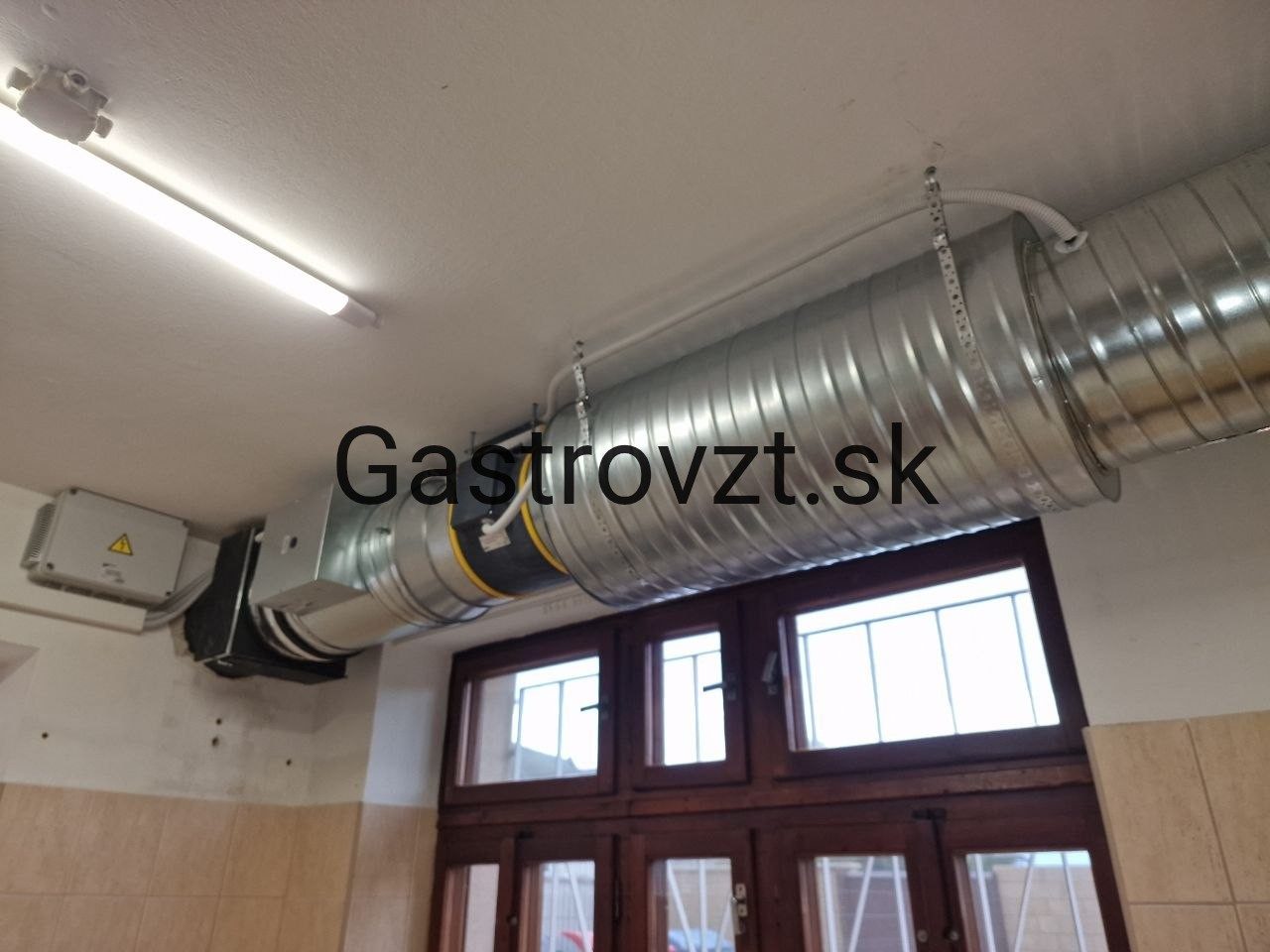

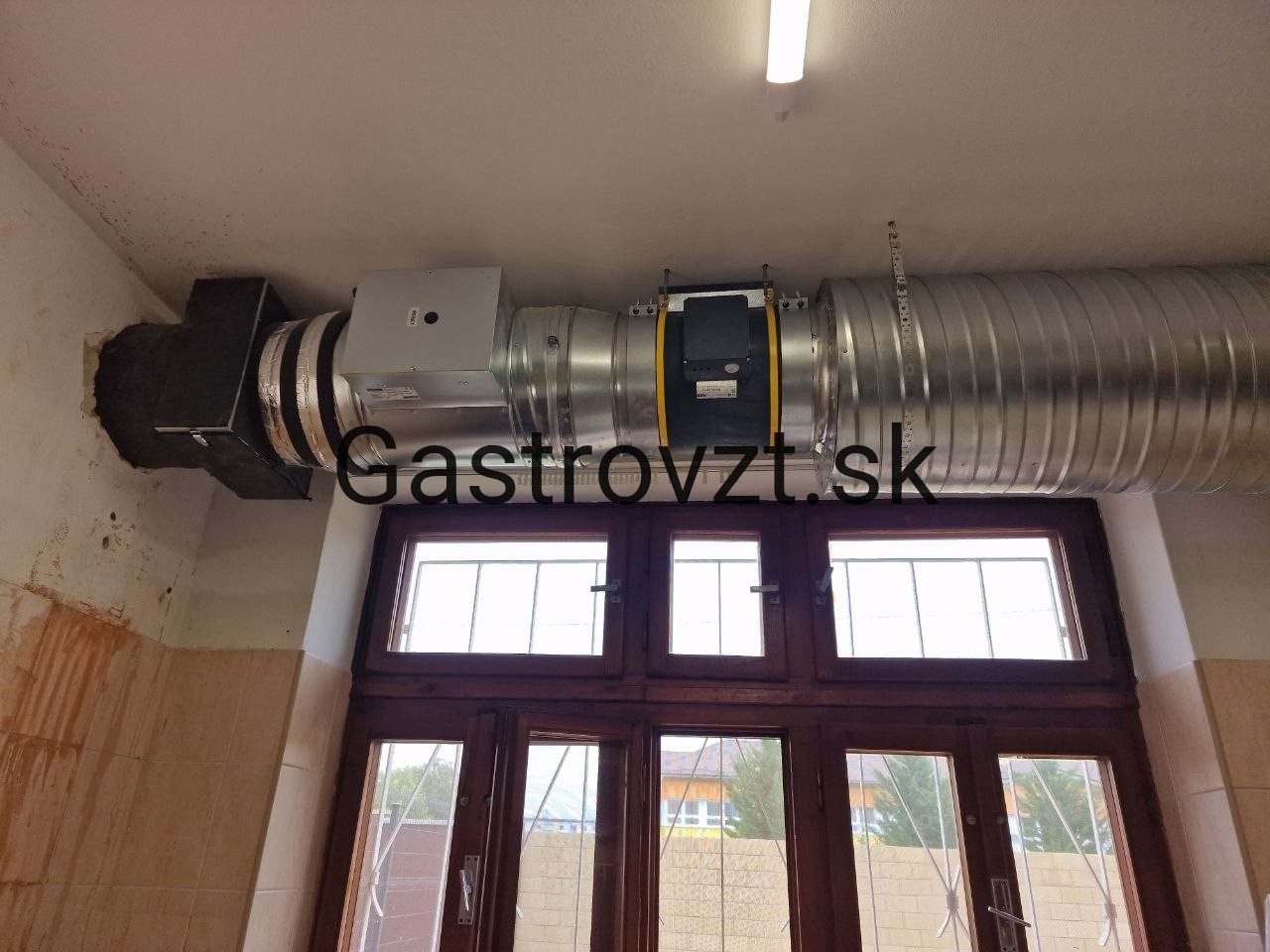

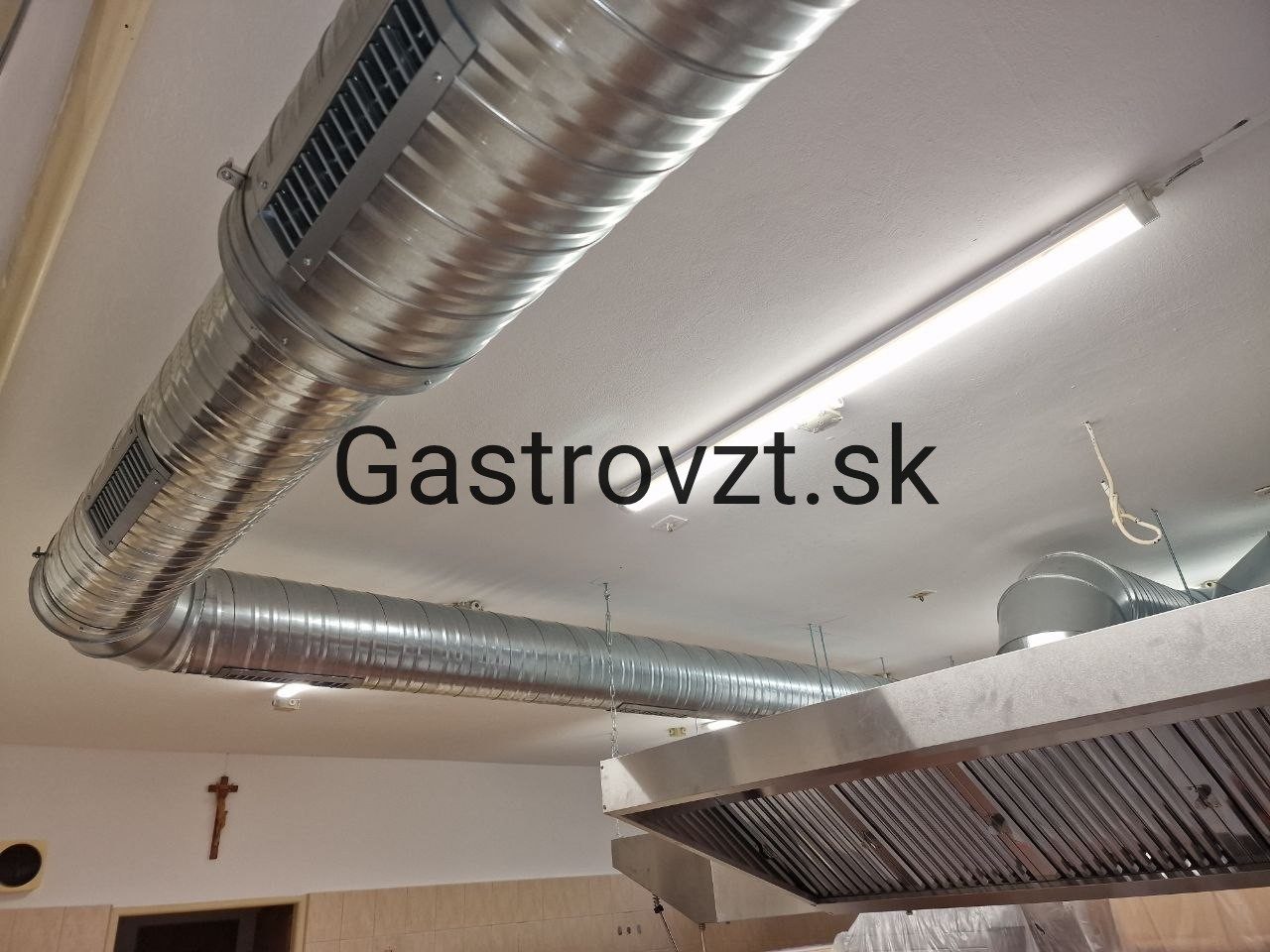

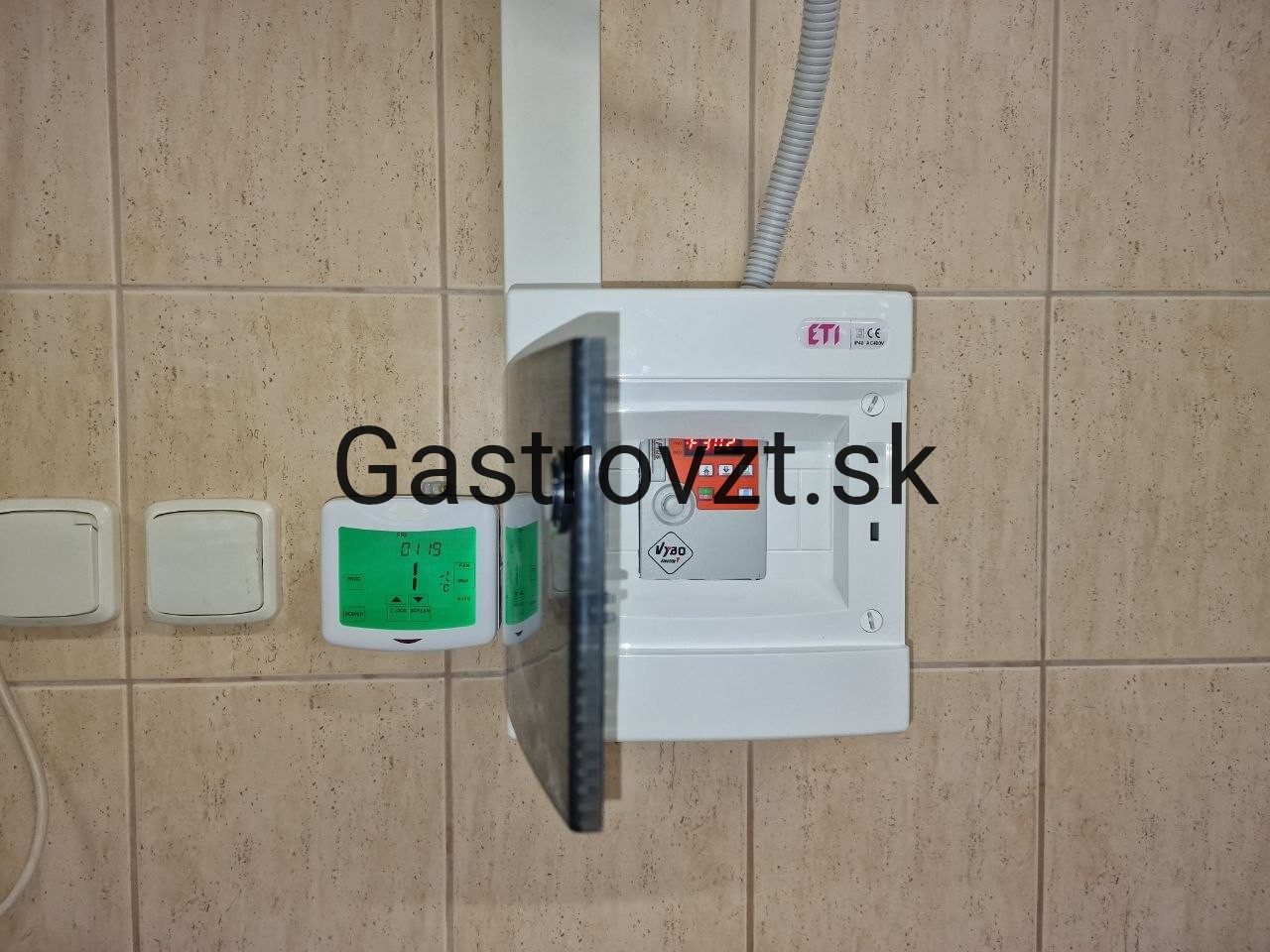

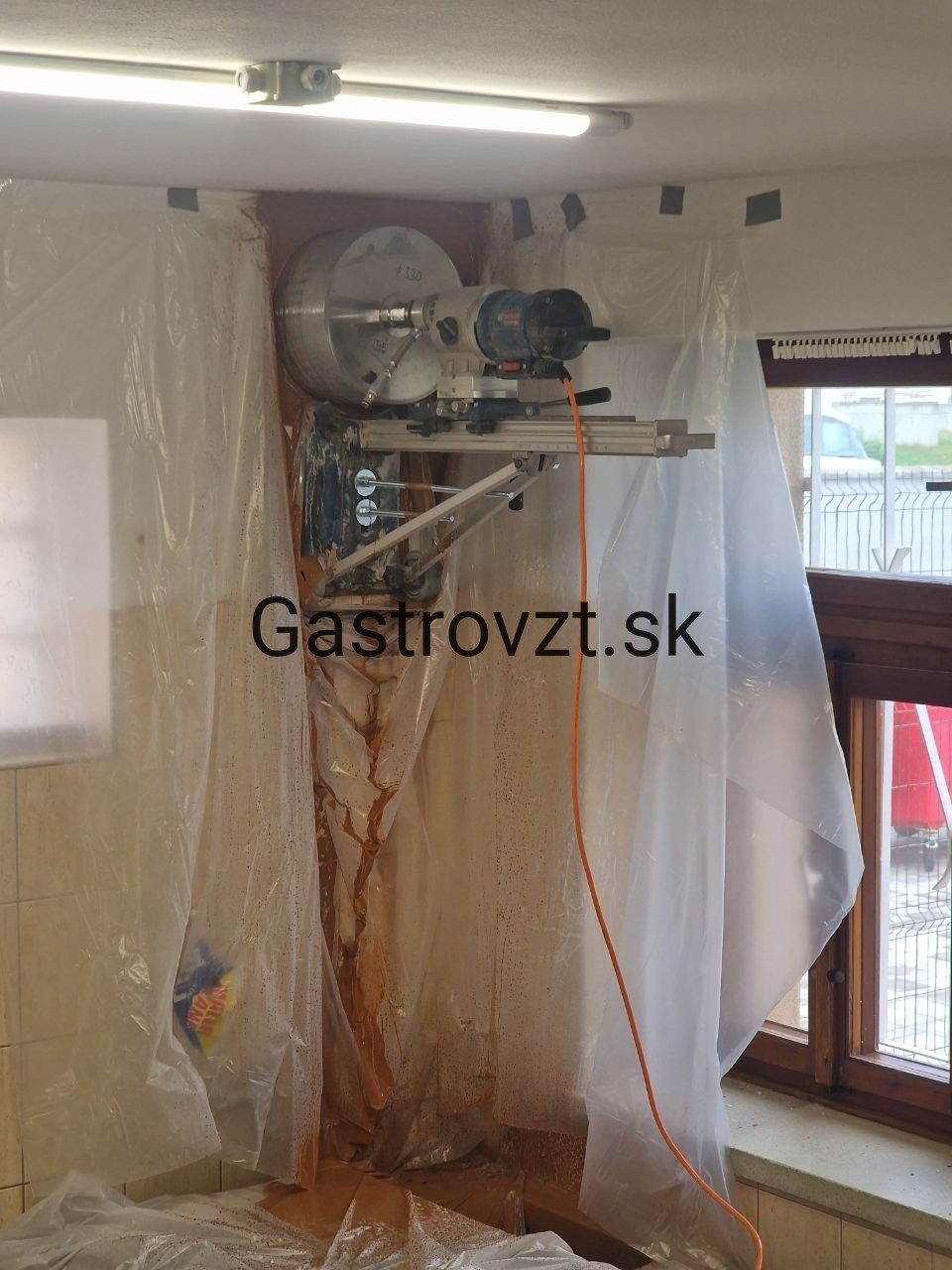

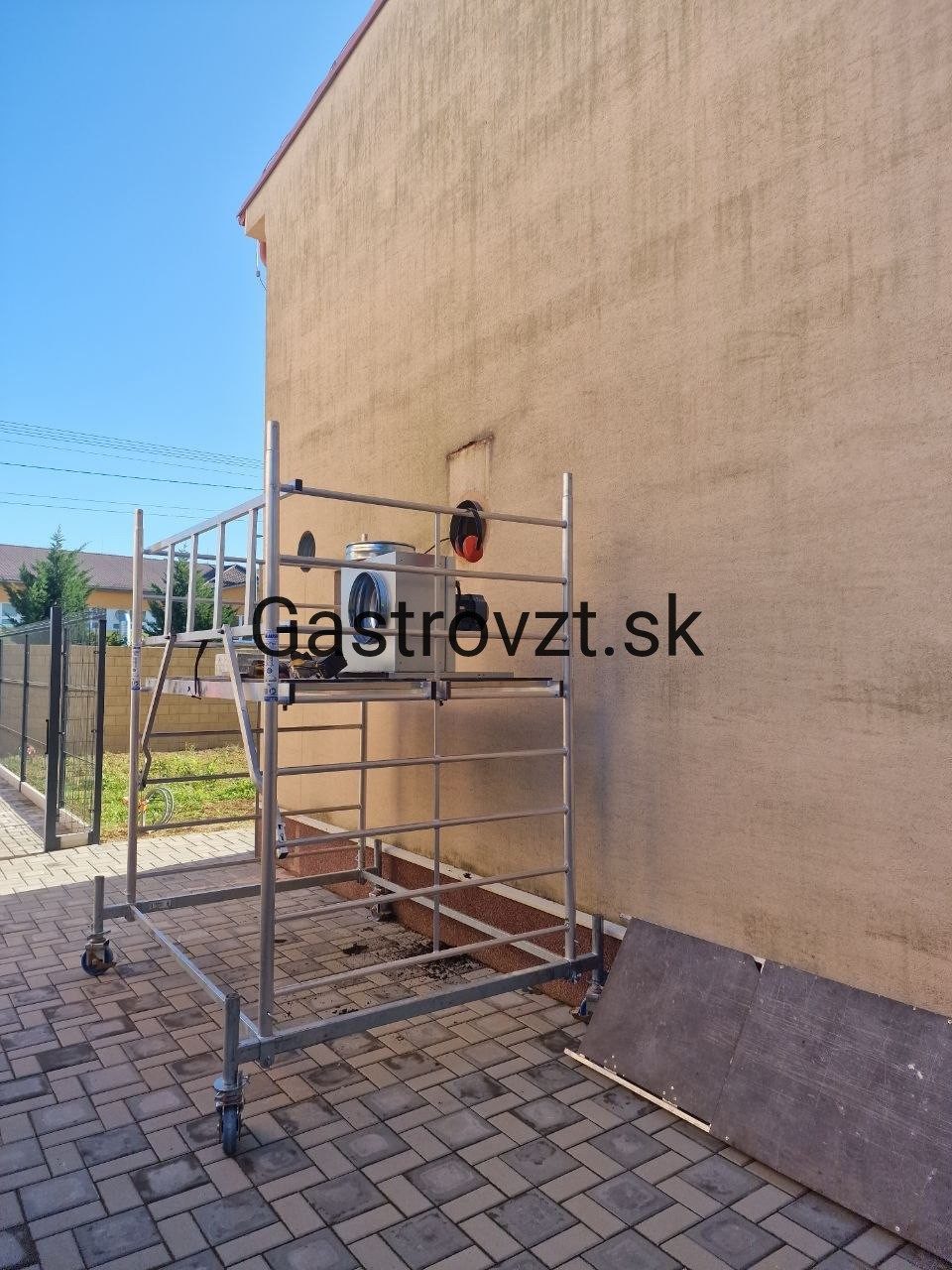

Prívod. Prívodný systém s ohrievačom vzduchu privádza do kuchyne čerstvý, temperovaný vzduch. Na prívod sme vyrezali otvor s priemerom 330 mm; na odsávanie sme využili existujúce otvory a zbytočne nezasahovali do stien.

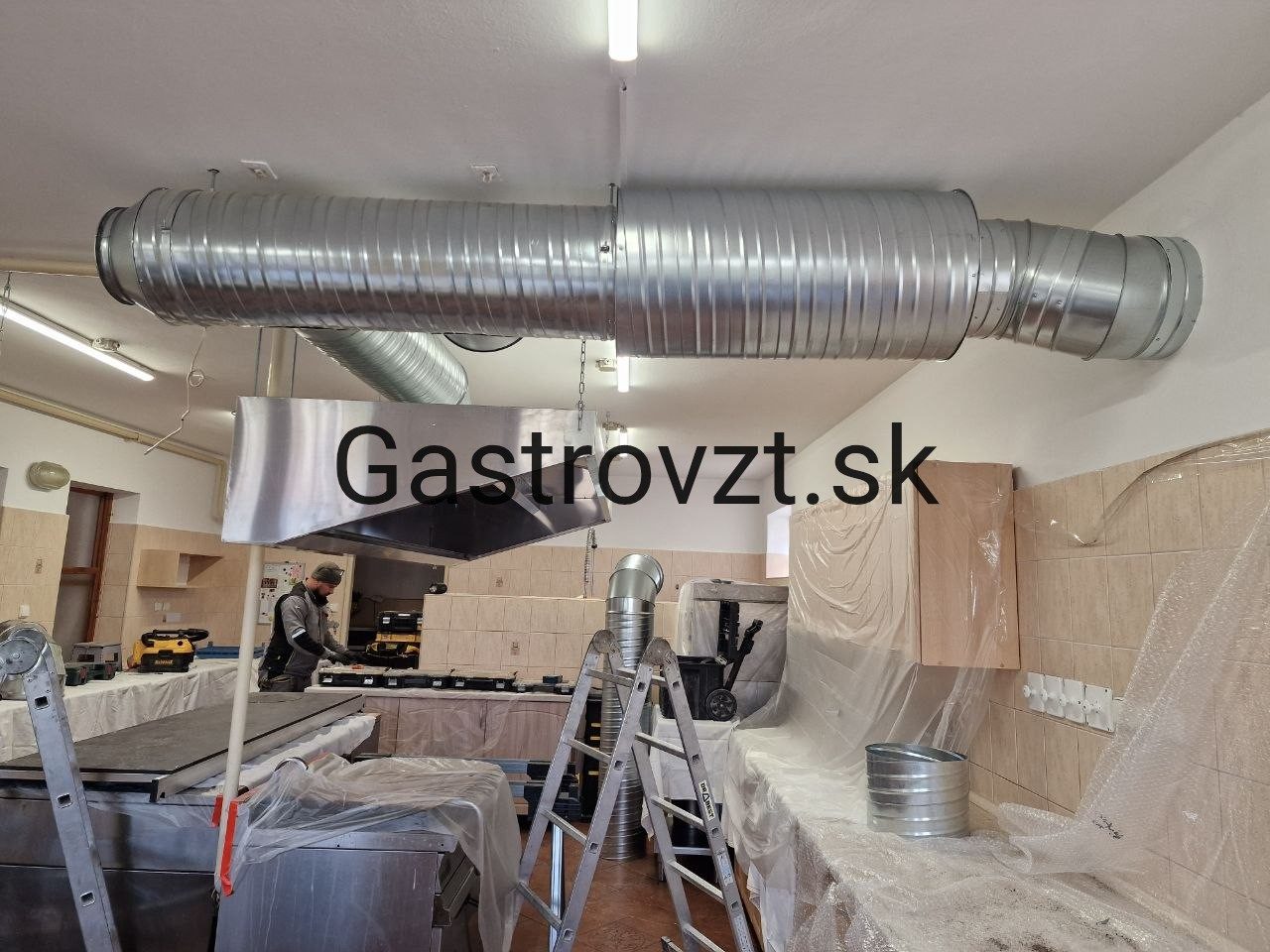

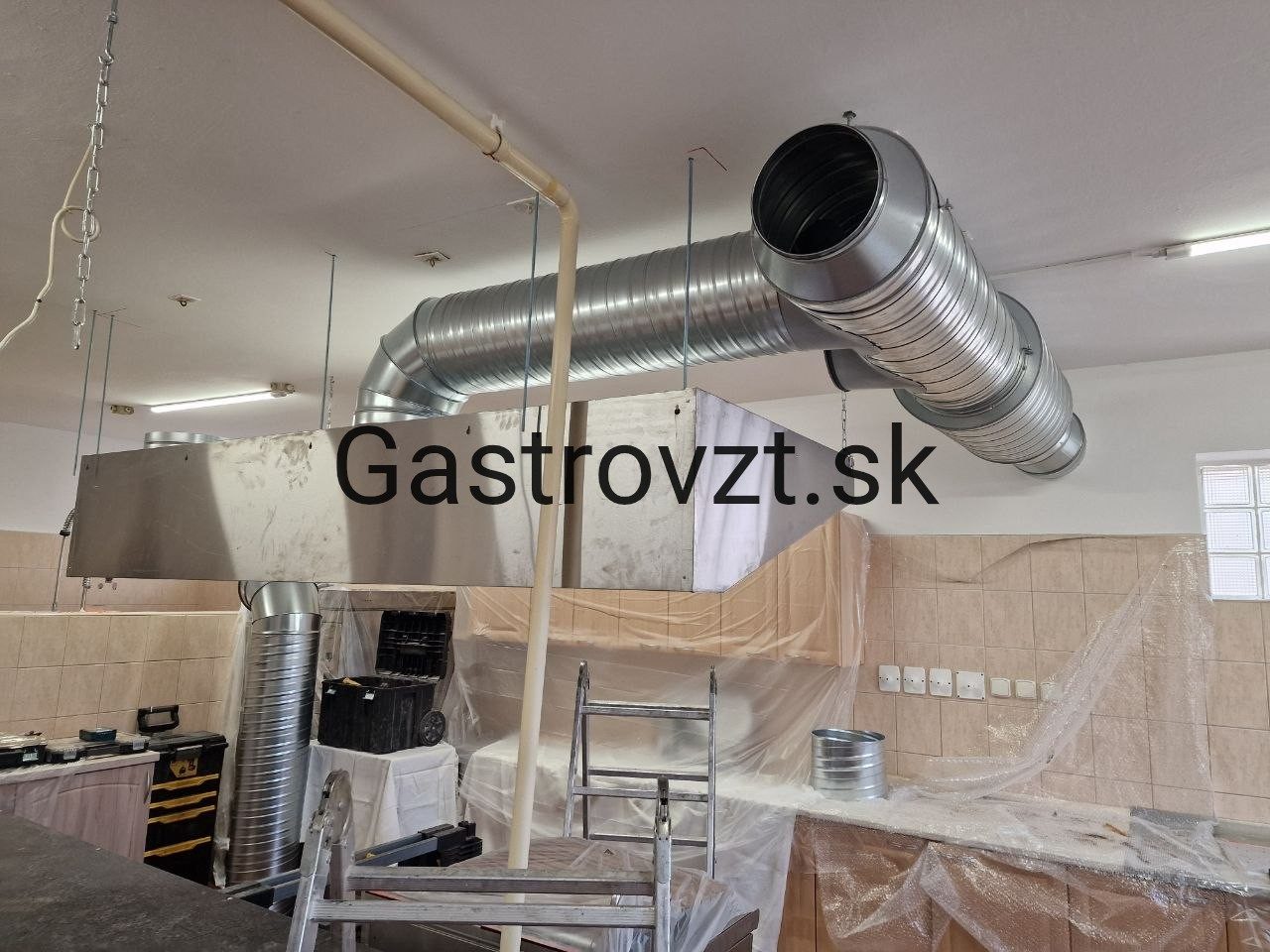

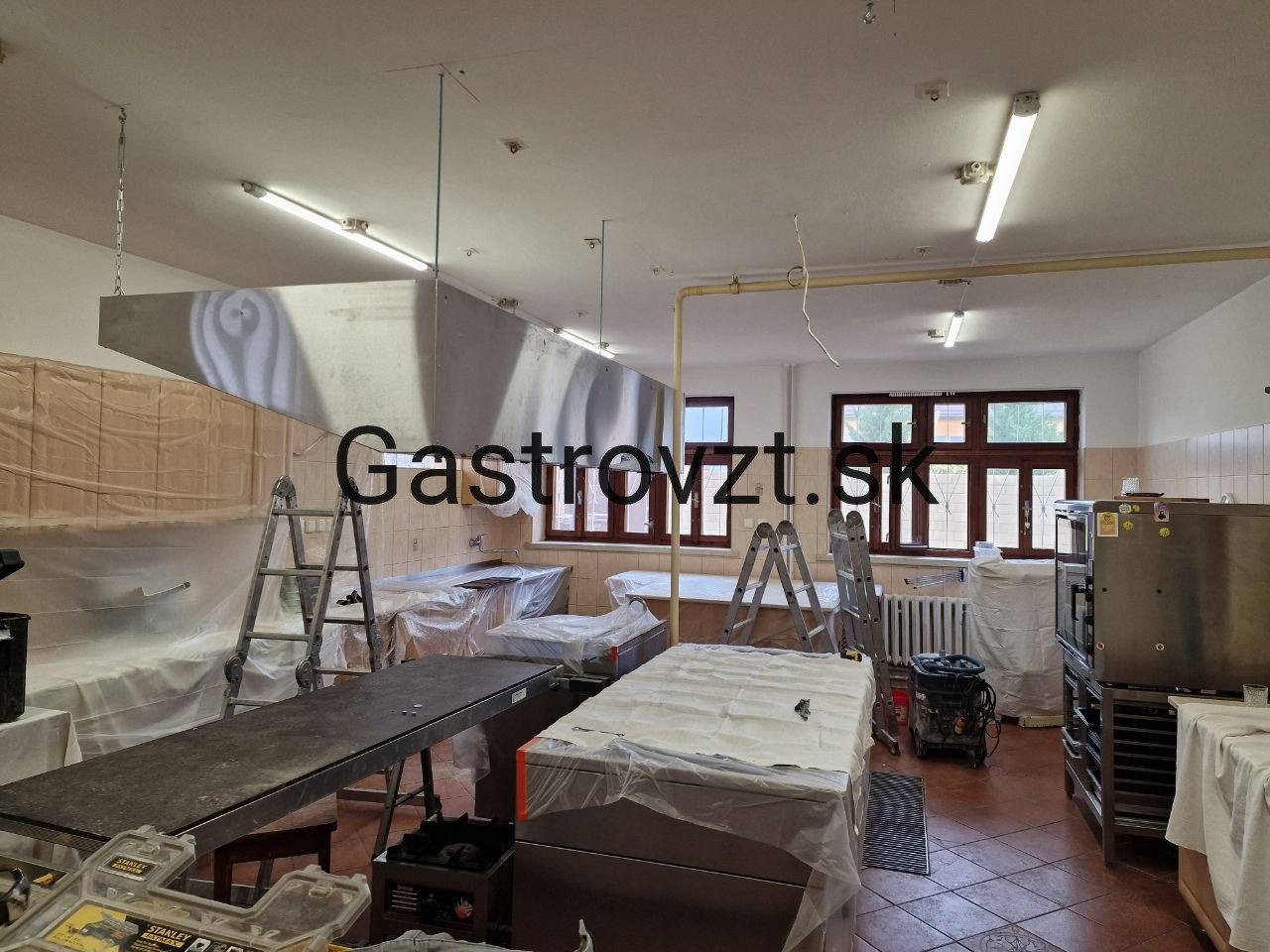

Priebeh. Celú výmenu som zvládol tak, aby kuchyňa stála len jeden jediný deň. Počas montáže som dbal na to, aby som nerobil hluk a neprekážal chodu domu.
